Produkttyp	Bandschleifer (Bandschleifmaschine)
Marke	Fein
Modell	GRIT GKS 75
Verwendung	Schleifen von Metallen (außer Magnesium) im Freien (witterungsgeschützt)
Stromversorgung	Drehstrom (geschätzt 400 V, 50 Hz)
Drehzahl	3000 U/min (Standard); für GKS752H: 2-stufig einstellbar
Bandbreite	75 mm (geschätzt anhand des Modells)
Funkenabweiser	Ja, einstellbar
Not-Aus	Ja, roter Taster
Staubabsaugung	Ja, Anschlussstutzen
Schalldruckpegel	80,5 dB(A) im Leerlauf, 94 dB(A) unter Last
Leistungsaufnahme	1,5 bis 4 kW je nach Version
Tägliche Wartung	Schmierung, Reinigung der Lüftungsschlitze, Leeren der Spankiste
Garantie	Gesetzliche Garantie und Herstellergarantie FEIN
Ersatzteile	Erhältlich über den FEIN-Kundendienst (Schleifband, Schutzscheibe usw.)
Konformitätsnormen	CE, UKCA

Häufig gestellte Fragen - GRIT GKS 75 Fein

Wie stelle ich den Funkenabweiser am GRIT GKS 75 ein?

Lösen Sie die Flügelschraube (2) und stellen Sie den Funkenabweiser (1) so ein, dass er das Schleifband so weit wie möglich abdeckt. Ziehen Sie die Flügelschraube wieder fest an. Dieser Schutz verhindert das Wegfliegen von Funken beim Schleifen von Metallen.

Wie zentriere ich das Schleifband?

Schalten Sie das Gerät kurz ein und prüfen Sie, ob das Band zentriert ist. Mit der Sternschraube (8) können Sie den Bandlauf nach rechts oder links korrigieren. Falls die Zentrierung nicht gelingt, reinigen Sie die Räder mit Druckluft und prüfen Sie auf Verschleiß.

Wie wechsle ich das Schleifband?

Ziehen Sie den Netzstecker. Lösen Sie die Schraube (14) und öffnen Sie die Seitenklappe (15). Drücken Sie das Pedal (6) nach unten, um die Spannvorrichtung zu entspannen. Entfernen Sie das alte Band. Legen Sie das neue Band unter Beachtung der Laufrichtung auf der Rückseite ein. Drücken Sie das Pedal nach oben, um das Band zu spannen. Schließen Sie die Klappe und ziehen Sie die Schraube fest. Schalten Sie ein und zentrieren Sie das Band.

Was tun, wenn das Schleifband nicht zentriert?

Reinigen Sie die Antriebsrolle (13) und die Kontaktrolle (12) mit Druckluft. Prüfen Sie auf Verschleiß oder Verformung. Bei Beschädigung sofort durch einen Fachmann austauschen lassen.

Wie verwende ich den Not-Aus?

Im Gefahrenfall drücken Sie den roten Not-Aus-Taster (7), um das Gerät sofort zu stoppen. Die Maschine stoppt nach ca. 50 Sekunden. Zum Neustart entriegeln Sie den Not-Aus-Taster und ziehen ihn hoch, dann drücken Sie den Startknopf.

Wie ändere ich die Drehzahl am Modell GKS752H?

Die Drehzahl kann nur im Stillstand mit dem Schalter (18) geändert werden. Stellung 1: niedrige Drehzahl, Stellung 2: hohe Drehzahl. Niemals während des Betriebs umschalten.

Welche tägliche Wartung ist erforderlich?

Blasen Sie Druckluft durch die Lüftungsschlitze (10) und an den markierten Stellen (siehe Warnhinweisschild). Schmieren Sie das Gerät täglich an den markierten Stellen (Anleitungsschild). Leeren Sie die Spankiste (4) nach dem Abkühlen und reinigen Sie die Außenseite.

Wie leere ich die Spankiste sicher?

Warten Sie vor dem Leeren der Spankiste, bis ihr Inhalt ausreichend abgekühlt ist, da glühende Partikel vorhanden sein können. Öffnen Sie die Seitenklappe (15), entnehmen Sie die Spankiste (4) und entfernen Sie den Metallstaub. Entsorgen Sie den Inhalt in geeigneten feuerfesten Behältern.

Welches Zubehör ist mit dem GRIT GKS 75 kompatibel?

Verwenden Sie nur von Fein entwickelte oder freigegebene Schleifbänder und Zubehör. Verwenden Sie keine abgenutzten, gerissenen oder verschmutzten Bänder. Das Modell ermöglicht den Anschluss einer Absaugung über den Stutzen (16). Ersatzteile wie die Schutzscheibe (1) sind erhältlich.

Wo finde ich Ersatzteile und Kundendienst?

Die aktuelle Ersatzteilliste finden Sie auf der Website www.fein.com. Für Reparaturen wenden Sie sich an den FEIN-Kundendienst, eine autorisierte FEIN-Werkstatt oder einen FEIN-Vertreter. Reparaturen dürfen nur von qualifiziertem Fachpersonal durchgeführt werden.

BEDIENUNGSANLEITUNG GRIT GKS 75 Fein

Bestimmungsgemäße Verwendung.

Die Bedienung der Maschine darf nur durch Fachpersonal oder unterwiesene Personen erfolgen.

Intended use.

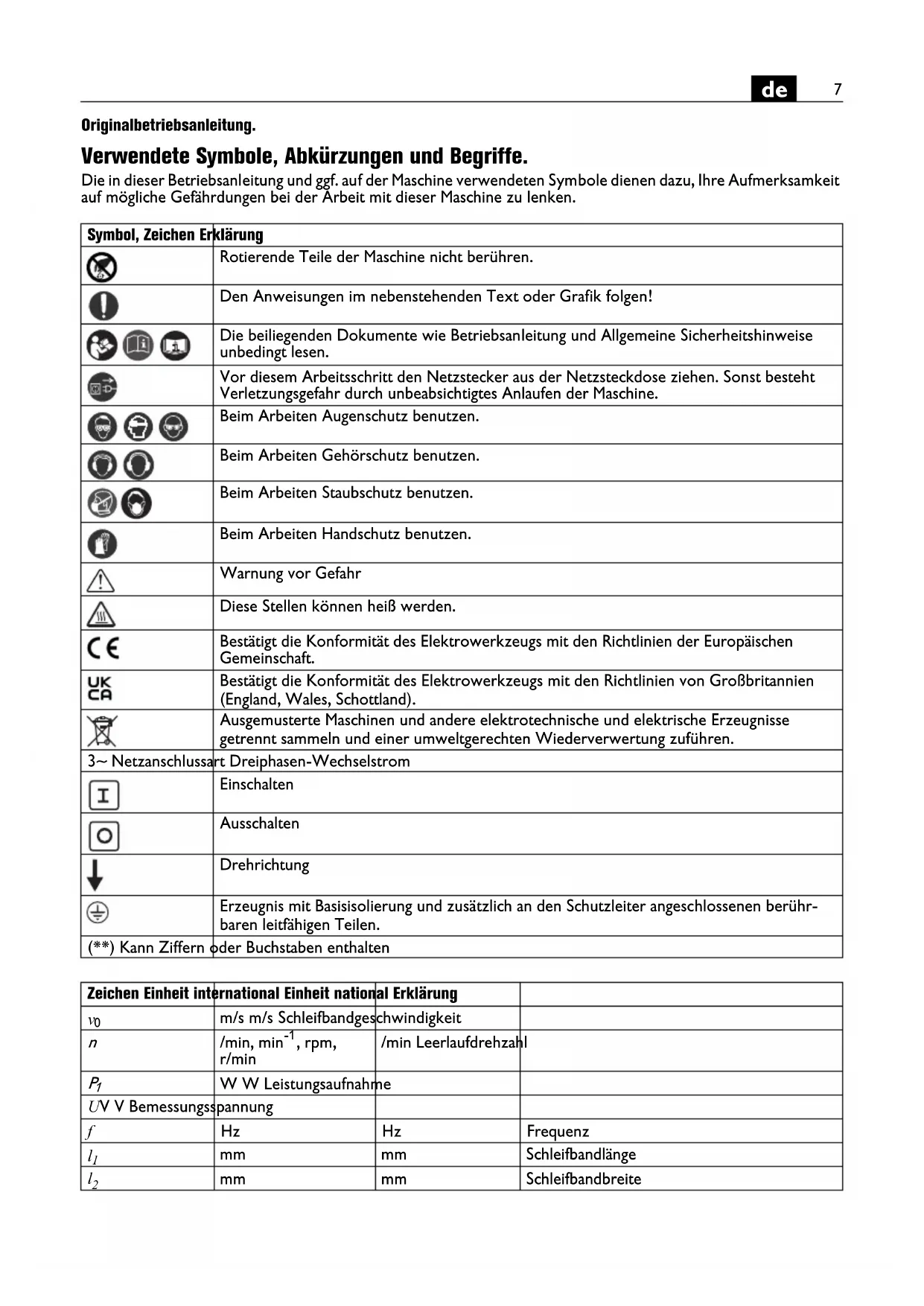

Originalbetriebsanleitung.

Verwendete Symbole, Abkürzungen und Begriffe.

Die in dieser Betriebsanleitung und ggf. auf der Maschine verwendeten Symbole dienen dazu, Ihre Aufmerksamkeit auf mögliche Gefährdungen bei der Arbeit mit dieser Maschine zu lenken.

Symbol, Zeichen Erklärung
	Rotierende Teile der Maschine nicht berühren.
	Den Anweisungen im nebenstehenden Text oder Grafik folgen!
	Die beiliegenden Dokumente wie Betriebsanleitung und Allgemeine Sicherheitshinweise unbedingt lesen.
	Vor diesem Arbeitsschritt den Netzstecker aus der Netzsteckdose ziehen. Sonst besteht Verletzungsgefahr durch unbeabsichtigtes Anlaufen der Maschine.
	Beim Arbeiten Augenschutz benutzen.
	Beim Arbeiten Gehörschutz benutzen.
	Beim Arbeiten Staubschutz benutzen.
	Beim Arbeiten Handschutz benutzen.
	Warnung vor Gefahr
	Diese Stellen können heiß werden.
CE	Bestätigt die Konformität des Elektrowerkzeugs mit den Richtlinien der Europäischen Gemeinschaft.
UKCA	Bestätigt die Konformität des Elektrowerkzeugs mit den Richtlinien von Großbritannien (England, Wales, Schottland).
	Ausgemusterte Maschinen und andere elektrotechnische und elektrische Erzeugnisse getrennt sammeln und einer umweltgerechten Wiederverwertung zuführen.
3~ Netzanschlussart Dreiphasen-Wechselstrom
	Einschalten
	Ausschalten
	Drehrichtung
	Erzeugnis mit Basisolierung und zusätzlich an den Schutzleiter angeschlossenen berührbaren leitfähigen Teilen.
(**) Kann Ziffern oder Buchstaben enthalten

Zeichen Einheit international Einheit national Erklärung
v_0	m/s m/s Schleifbandgeschwindigkeit
n	/min, min^-1 , rpm,r/min	/min Leerlaufdrehzahl
P_1	W W Leistungsaufnahme
UV V Bemessungsspannung
f	Hz	Hz	Frequenz
l_1	mm	mm	Schleifbandlänge
l_2	mm	mm	Schleifbandbreite

Zeichen Einheit international Einheit national Erklärung
	kg kg Gewicht entsprechend EPTA-Procedure 01
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s^2 Basis- und abgeleitete Einheiten aus dem Internationalen Einheitensystem SI.

Zu Ihrer Sicherheit.

Verwenden Sie diese Maschine nicht, bevor Sie diese Betriebsanleitung gründlich gelesen und vollständig verstanden haben, einschließlich der Abbildungen, Spezifikationen und Sicherheitsregeln.

Beachten Sie ebenso die einschlägigen nationalen Bestimmungen für elektrische Sicherheit und Arbeits-schutz (in Deutschland: BGV A2, BGR 500).

Die Nichtbeachtung der Sicherheitshinweise in der genannten Dokumentation kann zum elektrischen Schlag, Brand und/oder einer ernsten Verletzung führen.

Diese Betriebsanleitung zum späteren Gebrauch aufbewahren und bei einer Weitergabe oder Veräußerung der Maschine überreichen.

Bestimmung der Maschine.

Maschine zum Schleifen von Metallwerkstoffen (außer Magnesium) mit dem von Fein zugelassenen Schleifbändern in wettergeschützter Umgebung.

Spezielle Sicherheitshinweise.

Tragen Sie persönliche Schutzausrüstung. Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augenschutz oder Schutzbrille. Soweit angemessen, tragen Sie Staubmaske, Gehörschutz, Schutzhandschuhe oder Spezialschürze, die kleine Schleif- und Materialpartikel von Ihnen fernhält. Die Augen sollen vor herumfliegenden Fremdkörpern geschützt werden, die bei verschiedenen Anwendungen entstehen. Staub- oder Atemschutzmaske müssen den bei der Anwendung entstehenden Staub filtern. Wenn Sie lange lautem Lärm ausgesetzt sind, können Sie einen Hörverlust erleiden.

Tragen Sie beim Arbeiten keine lose Kleidung, Schmuck oder offene, lange Haare. Lose Gegenstände können trotz Schutzvorrichtungen von sich bewegenden Teilen erfasst werden und zu Verletzungen führen.

Verwenden Sie keine verschlissenen, eingerissenen oder stark zugesetzten Schleifbänder. Handhaben Sie Schleifbänder sorgsam und bewahren Sie diese nach den Anweisungen des Herstellers auf. Schleifbänder nicht knicken! Beschädigte Schleifbänder können zerreißen, weggeschleudert werden und jemanden verletzen.

Verwenden Sie keine Schleifbänder oder sonstiges Zubehör, das nicht speziell vom Hersteller entwickelt oder freigegeben wurde. Sicherer Betrieb ist nicht alleine dadurch gegeben, dass ein Schleifband oder Zubehör auf Ihre Maschine passt.

Verwenden Sie immer die an der Maschine befindlichen Schutzvorrichtungen. Die Schutzvorrichtungen müssen sicher an der Maschine montiert sein, so dass ein Höchstmaß an Sicherheit erreicht wird. Die Schutzvorrichtungen sollen den Bediener vor umherfliegenden Schleifpartikeln und unbeabsichtigter Berührung mit dem Schleifband schützen.

Achtung Brand- und Explosionsgefahr! Beim Schleifen von Metallen (z. B. Aluminium) entsteht Staub, der brennbar oder explosiv sein kann. Betreiben Sie die Maschine nicht in der Nähe brennbarer Materialien. Funken können diese Materialien entzünden.

Achtung Brandgefahr! Beim Schleifen von Metallen entstehen glühende Metall- und Schleifbandpartikel, die im Spänekasten gesammelt werden. Der Inhalt des Spänekasten muss vor dem Entleeren ausreichend abgekühlt sein und darf nur über geeignete Behälter entsorgt werden.

Achten Sie darauf, dass keine Personen durch Funkenflug gefährdet werden. Entfernen Sie brennbare Materialienaus der Nähe. Beim Schleifen von Metallen entsteht Funkenflug.

Achten Sie bei anderen Personen auf sicheren Abstand zu Ihrem Arbeitsbereich. Jeder, der den Arbeitsbereich betritt, muss persönliche Schutzausrüstung tragen.

Bruchstücke des Werkstücks oder gebrochener Einsatzwerkzeuge können wegfliegen und Verletzungen auch außerhalb des direkten Arbeitsbereichs verursachen.

Das Werkstück muss immer sicher auf der Schleifaufage und dem Anschlag aufliegen. Zu kleine oder dünne Werkstücke dürfen nicht bearbeitet werden. Es besteht Verletzungsgefahr durch das weggeschleuderte Werkstück.

Die bearbeitete Fläche kann sehr heiß werden. Berühren Sie diese nicht mit der Hand.

Berühren Sie niemals das laufende Schleifband. Es besteht Verletzungsgefahr.

Drücken Sie in Gefahrensituationen sofort die Sicherheits-Aus-Taste. Die Maschine läuft bis zu 50 Sekunden nach.

Reinigen Sie regelmäßig die Lüftungsöffnungen der Maschine. Das Motorgebläse zieht Staub in das Gehäuse. Dies kann bei übermäßiger Ansammlung von Metallstaub elektrische Gefährdungen verursachen.

Achten Sie auf den sicheren Stand und waagerechte Aufstellung der Maschine. Kippt die Maschine während der Arbeit kann dies schwere Verletzungen verursachen.

Der Stecker der Maschine darf nur von einem Elektrofachmann montiert werden. Der Schutzleiter in der Netzsteckdose muss mit der Schutzerdung des Stromnetzes verbunden sein.

Bei Wartung und Instandsetzung den Netzstecker ziehen! Wird die Maschine unbeabsichtigt eingeschaltet, kann dies zu schweren Verletzungen führen.

Lassen Sie die elektrische Sicherheit der Maschine den gesetzlichen Bestimmungen entsprechend regelmäßig überprüfen. Bei nicht geprüften Maschinen besteht die Gefahr eines elektrischen Schlags!

Prüfen Sie vor der ersten Inbetriebnahme die Drehrichtung des Motors. Bei falscher Drehrichtung kann das Werkstück weggeschleudert werden und Unfälle verursachen. Die Drehrichtung darf nur von einem Elektrofachmann umgestellt werden.

Stehen Sie oder andere Personen beim Einschalten der Maschine niemals direkt neben dem Schleifband. Das Schleifband kann reißen und schwere Verletzungen verursachen.

Umgang mit gefährdenden Stäuben

Bei Werkstoff abtragenden Arbeitsvorgängen mit diesem Werkzeug entstehen Stäube, die gefährlich sein können. Berühren oder Einatmen von einigen Stäuben z. B. von Asbest und asbesthaltigen Materialien, bleihaltigem Anstrich, Metall, einigen Holzarten, Mineralien, Silikatpartikeln von gesteinshaltigen Werkstoffen, Farblösemitteln, Holzschutzmitteln, Antifouling für Wasserfahrzeuge kann bei Personen allergische Reaktionen und/oder Atemwegserkrankungen, Krebs, Fortpflanzungsschäden auslösen. Das Risiko durch das Einatmen von Stäuben hängt von der Exposition ab. Verwenden Sie eine auf den entstehenden Staub abgestimmte Absaugung sowie persönliche Schutzausrüstungen und sorgen Sie für eine gute Belüftung des Arbeitsplatzes. Überlassen Sie das Bearbeiten von asbesthaltigen Material nur den Fachleuten. Holzstaub und Leichtmetallstaub, heiße Mischungen aus Schleifstaub und chemischen Stoffen können sich unter ungünstigen Bedingungen selbst entzünden oder eine Explosion verursachen. Vermeiden Sie Funkenflug in Richtung Staubbehälter sowie Überhitzung des Elektrowerkzeugs und des Schleifguts, leeren Sie rechtzeitig den Staubbehälter, beachten Sie die Bearbeitungshinweise des Werkstoffherstellers sowie die in Ihrem Land gültigen Vorschriften für die zu bearbeitenden Materialien.

Auf einen Blick.

1 Funkenschutz
2 Flügelschraube für Funkenschutz
3 Schleifauflage
4 Spänekasten
11 Sterndrehschraube für Schleifauflage
6 Pedal
7 Sicherheits-Aus-Taste
8 Sterndrehschraube, Bandlaufjustierung
9 Stecker
10 Lüftungsschlitze
11 Ein-/Ausschalter

12 Kontaktscheibe
13 Antriebsscheibe
14 Schraube für Seitendeckel
15 Seitendeckel
16 Stutzen für Staubabsaugung
17 Hinweisschild
18 Drehzahlumschalter
19 Befestigungsschrauben Untergestell, Arbeitstisch

Montageanweisungen (Bild 5)

Befestigen Sie die Maschine mit geeigneten Dübel-/Schraubverbindungen am Boden.

Alle Befestigungen müssen den bei der Arbeit auftretenden Kräften genügen.

Eine fehlerhafte Montage kann dazu führen, dass die Maschine während des Arbeitsvorganges kippt und schwere Unfälle verursacht.

Elektroanschluss.

Der bauseitige Elektroanschluss muss von einem Elektrofachmann vorgenommen werden.

Netzspannung beachten: Die Netzspannung und Frequenz der Spannungsquelle muss mit den Angaben auf dem Typenschild der Maschine übereinstimmen. Überprüfen Sie vor der ersten Inbetriebnahme die Drehrichtung des Motors. Die Drehrichtung darf nur von einem Elektrofachmann umgestellt werden.

Einstellungen.

Ziehen Sie vor allen Arbeiten an der Maschine den Netzstecker aus der Steckdose.

Funkenschutz (1) einstellen.

Lösen Sie die Flügelschraube (2) und stellen Sie den Funkenschutz (1) so ein, dass das Schleifband so weit wie möglich abgedeckt wird.

Ziehen Sie die Flügelschraube wieder fest.

Schleifauflage (3) einstellen (Bild 2).

Lösen Sie die Sterndrehschraube (11) und stellen Sie das Spaltmaß von max. 2 mm ein.

Ziehen Sie die Sterndrehschraube wieder fest.

Bandlauf justieren.

Schalten Sie die Maschine nur kurz ein und überprüfen Sie den Bandlauf.

Justieren Sie den Bandlauf mit der Sterndrehschraube (8) mittig, wenn sich das Schleifband nach rechts

oder links bewegt.

Falls sich der Bandlauf nicht mittig einstellen lässt:

Reinigen Sie die Antriebsscheibe (13) und die Kontaktscheibe (12) mit Druckluft.

Überprüfen Sie die Antriebsscheibe und die Kontaktscheibe auf Verschleiß, Verformung und Abnutzung.

Lassen Sie beschädigte Teile sofort ersetzen!

Schleifblatt wechseln.

Ziehen Sie vor allen Arbeiten an der Maschine den Netzstecker aus der Steckdose.

Lösen Sie die Schraube (14) und öffnen Sie den Seitendeckel (15).

Betätigen Sie das Pedal (6) nach unten um die Spannvorrichtung zu entlasten.

Entfernen Sie das alte Schleifband. Beachten Sie vor dem Auflegen des neuen Schleifbandes die Laufrich-

tungsangabe auf der Schleifbandrückseite! Sie muss mit der Drehrichtung der Antriebsscheibe übereinstimmen. Legen Sie das Schleifband gleichzeitig auf die Antriebsscheibe (13) und die Kontaktscheibe (12).

Betätigen Sie das Pedal (6) nach oben um das Schleifband zu spannen.

Schließen Sie den Seitendeckel (15) und ziehen Sie die Schraube (14) wieder fest.

Schalten Sie die Maschine ein und justieren Sie den Bandlauf.

Betriebsanweisungen.

Ein- und Ausschalten.

Einschalten:

Sicherheits-Aus-Taste (7) entriegeln und aufklappen. Taste „I“ (11) drücken.

Ausschalten:

Sicherheits-Aus-Taste (7) aufklappen. Taste „0“ (11) drücken.

Die Maschine läuft nach dem Ausschalten ca. 50 sek. nach.

Sicherheits-Aus-Taste:

Drücken Sie in Gefahrensituationen die rote Sicherheits-Aus-Taste um die Maschine auszuschalten.

Drehzahl umschalten GKS752H.

Schalterposition 1: Niedrige Drehzahl

Schalterposition 2: Hohe Drehzahl

Die Drehzahl darf nur bei stillstehender Maschine mit dem Schalter (18) umgeschalteten.

Überlastsicherung.

Bei einer anhaltend hohen Belastung über einen längeren Zeitraum wird die Maschine abgeschaltet. Nach einer Abkühlzeit von ca. 15 Minuten ist die Maschine wieder einsatzbereit.

Kontaktschleifen (Bilder 3+4).

Vergewissern Sie sich, dass die Sterndrehschraube (11) festgezogen ist.

Prüfen Sie das Spaltmaß der Schleifauflage.

Prüfen Sie, ob der Funkenschutz (1) richtig eingestellt und festgezogen ist.

Schalten Sie die Maschine ein und prüfen Sie den Bandlauf.

Legen Sie das Werkstück fest auf die Schleifauflage auf.

Das Werkstück mit beiden Händen führen oder in einer Vorrichtung fixieren.

Absaugvorichtung

Wir empfehlen die Verwendung der Absaugvorrichtung.

Die Maschine kann über den Stutzen (16) an eine Absaugvorrichtung angeschlossen werden.

Geräusch-Emissionswerte.

Schallemission Leerlauf Schleifen

Gemessener A-bewerteter

Emissions-Schalldruckpegel am

Arbeitsplatz L_pA (re 20 μPa), in Dezibel 80,5 94

Unsicherheit K_pA , in Dezibel 4 4

Gemessener A-bewerteter

Schallleistungspegel L_wA

(re 1 pW), in Dezibel 90 100,5

Unsicherheit K_wA , in Dezibel 2,5 2,5

Betriebsbedingungen

Drehzahl (/min) 3000 3000

Material - ST 37

Abmessung - 8 x 40

Schleifband Grit by

- FEIN 36R

ANMERKUNG: Die Summe aus gemessenem Emissionswert und zugehöriger Unsicherheit stellt die obere Grenze der Werte dar, die bei Messungen auftreten können.

Gehörschutz benutzen!

Messwerte ermittelt nach zutreffender Produktnorm.

Instandhaltung und Kundendienst.

Eine Instandsetzung darf nur durch eine Fachkraft nach den gültigen Vorschriften durchgeführt werden.

Zur Instandsetzung empfehlen wir den FEIN-Kunden-dienst, die FEIN-Vertragswerkstätte und die FEIN-Ver-tretungen.

Wenn die Anschlussleitung der Maschine beschädigt ist, muss sie durch eine speziell vorgerichtete Anschlussleitung ersetzt werden, die über den FEIN-Kundendienst erhältlich ist.

Die aktuelle Ersatzteilliste dieser Maschine finden Sie im Internet unter www.fein.com.

Tägliche Wartungsarbeiten

Blasen Sie die Kühlluftöffnungen (10) am Motorgehäuse und die gekennzeichneten Stellen mit Druckluft aus (siehe Hinweisschild (17)).

Ölen Sie die Maschine täglich an den gekennzeichneten Stellen mit Maschinenöl (siehe Hinweisschild (17)).

Überprüfen Sie die Antriebsscheibe (13) und die Kontaktscheibe (12) bei jedem Schleifbandwechsel auf Verschleiß und Beschädigungen. Lassen Sie beschädigte Teile ersetzen.

Öffnen Sie den Seitendeckel (15).

Entnehmen Sie den Spänekasten (4) und entsorgen Sie den Metallstaub.

Der Inhalt des Spänekastens muss vor dem Entleeren ausreichend abgekühlt sein und darf nur über geeignete Behälter entsorgt werden.

Reinigen Sie die Maschine außen mit Druckluft.

Folgende Teile können Sie bei Bedarf selbst austauschen: Schleifband, Funkenschutz (1)

Gewährleistung und Garantie.

Die Gewährleistung auf das Erzeugnis gilt gemäß den gesetzlichen Regelungen im Lande des Inverkehrbringens. Darüber hinaus leistet FEIN Garantie entsprechend der FEIN-Hersteller-Garantieerklärung.

Im Lieferumfang Ihrer Maschine kann auch nur ein Teil des in dieser Betriebsanleitung beschriebenen oder abgebildeten Zubehörs enthalten sein.

Konformitätserklärung.

Die CE-Erklärung gilt nur für Länder der Europäischen Union und der EFTA (European Free Trade Association) und nur für Produkte, die für den EU- oder EFTA-Markt bestimmt sind. Nach dem Inverkehrbringen des Produktes auf dem EU-Markt, verliert das UKCA Zeichen seine Gültigkeit.

Die UKCA-Erklärung gilt nur für den britischen Markt (England, Wales und Schottland) und nur für Produkte, die für den britischen Markt bestimmt sind. Nach dem Inverkehrbringen des Produkts auf dem britischen Markt verliert das CE-Zeichen seine Gültigkeit.

Die Firma FEIN erklärt in alleiniger Verantwortung, dass dieses Produkt den auf der letzten Seite dieser Betriebsanleitung angegebenen einschlägigen Bestimmungen entspricht.

Technische Unterlagen bei: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd

Umweltschutz, Entsorgung.

Verpackungen, ausgemusterte Maschinen und Zubehör einer umweltgerechten Wiederverwertung zuführen.

Anschlussschaltbilder.

Typ GKS75-4KW Seite 89

Typ GKS752H Seite 90

Typ GKS75-3KW Seite 91

Typ GKS75-1,5KW Seite 92

Typ GKS75-EF Seite 93

Typ GKS75-EF sida 93

Typ GKS75-EF strana 93

Typ GKS75-3KW Strana 91

Typ GKS75-1,5KW Strana 92

Typ GKS75-EF Strana 93

Typ GKS75-EF Strona 93

Die CE-Erklärung gilt nur für Länder der Europäischen Union und der EFTA (European Free Trade Association) und nur für Produkte, die für den EU- oder EFTA-Markt bestimmt sind. Nach dem Inverkehrbringen des Produkts auf dem EU-Markt, verliert das UKCA-Zeichen seine Gültigkeit.

Schwäbisch Gmünd-Bargau, 18.03.2022

C. & E. Fein GmbH

Hans-Fein-Straße 81

73529 Schwäbisch Gmünd-Bargau, Germany

www.fein.com

[e-mail]

Die UKCA-Erklärung gilt nur für den britischen Markt (England, Wales und Schottland) und nur für Produkte, die für den britischen Markt bestimmt sind. Nach dem Inverkehrbringen des Produkts auf dem britischen Markt verliert das CE-Zeichen seine Gültigkeit.

Schwäbisch Gmünd-Bargau, 18.03.2022
