GRIT GKS 75 - Drtič Fein - Bezplatný návod k obsluze

Typ produktu	Pásová bruska (pásová bruska)
Značka	Fein
Model	GRIT GKS 75
Použití	Broušení kovů (kromě hořčíku) chráněné před povětrnostními vlivy
Elektrické napájení	Třífázový střídavý proud (odhad 400 V, 50 Hz)
Rychlost otáčení	3000 ot/min (standard); pro GKS752H: nastavitelná 2 rychlosti
Šířka pásu	75 mm (odhad podle modelu)
Ochrana proti jiskrám	Ano, nastavitelná
Nouzové zastavení	Ano, červené tlačítko
Odsávání prachu	Ano, připojovací hadice
Hladina akustického tlaku	80,5 dB(A) naprázdno, 94 dB(A) při zatížení
Příkon	1,5 až 4 kW podle verze
Denní údržba	Mazání, čištění ventilačních otvorů, vyprazdňování sběrné nádoby na třísky
Záruka	Zákonná záruka a záruka výrobce FEIN
Náhradní díly	K dispozici prostřednictvím poprodejního servisu FEIN (brusný pás, ochranný kryt atd.)
Normy shody	CE, UKCA

Často kladené otázky - GRIT GKS 75 Fein

Jak nastavit ochranu proti jiskrám na GRIT GKS 75?

Povolte křídlový šroub (2) a nastavte ochranu proti jiskrám (1) tak, aby co nejvíce zakrývala brusný pás. Křídlový šroub dobře utáhněte. Tato ochrana zabraňuje vystřelování jisker během broušení kovů.

Jak vycentrovat brusný pás?

Stručně zapněte zařízení a zkontrolujte, zda je pás správně vycentrován. Pomocí hvězdicového šroubu (8) upravte chod pásu do středu, pokud se pohybuje doprava nebo doleva. Pokud centrování selže, očistěte kola stlačeným vzduchem a zkontrolujte jejich opotřebení.

Jak vyměnit brusný pás?

Vytáhněte zástrčku ze zásuvky. Povolte šroub (14) a otevřete boční kryt (15). Stiskněte pedál (6) dolů pro uvolnění upínacího zařízení. Sejměte starý pás. Nasaďte nový pás v souladu se směrem otáčení uvedeným na zadní straně. Stiskněte pedál nahoru pro napnutí pásu. Zavřete kryt a utáhněte šroub. Zapněte a upravte centrování.

Co dělat, když se brusný pás necentruje?

Očistěte hnací kolo (13) a kontaktní kolo (12) stlačeným vzduchem. Zkontrolujte, zda nevykazují známky opotřebení nebo deformace. Pokud jsou poškozená, nechte je ihned vyměnit odborníkem.

Jak použít nouzové zastavení?

V případě nebezpečí stiskněte červené tlačítko nouzového zastavení (7) pro okamžité zastavení zařízení. Stroj se zastaví přibližně za 50 sekund. Pro opětovné spuštění odemkněte tlačítko nouzového zastavení a zvedněte ho, poté stiskněte tlačítko Start.

Jak změnit rychlost otáčení u modelu GKS752H?

Rychlost otáčení se mění pouze při zastavení pomocí přepínače (18). Poloha 1: nízká rychlost, poloha 2: vysoká rychlost. Nikdy neměňte rychlost během provozu stroje.

Jaká denní údržba je nutná?

Foukněte stlačený vzduch do ventilačních otvorů (10) a na označená místa (viz výstražný štítek). Denně mažte zařízení na označených místech (instrukční štítek). Po vychladnutí vyprázdněte sběrnou nádobu na třísky (4) a očistěte vnější části.

Jak bezpečně vyprázdnit sběrnou nádobu na třísky?

Před vyprázdněním sběrné nádoby na třísky počkejte, až její obsah dostatečně vychladne, protože mohou být přítomny žhavé částice. Otevřete boční kryt (15), vyjměte sběrnou nádobu na třísky (4) a odstraňte kovový prach. Obsah zlikvidujte do vhodných ohnivzdorných nádob.

Jaké příslušenství je kompatibilní s GRIT GKS 75?

Používejte pouze brusné pásy a příslušenství navržené nebo schválené společností Fein. Nepoužívejte opotřebené, roztržené nebo znečištěné pásy. Model umožňuje připojení k odsávacímu zařízení pomocí hadice (16). K dispozici jsou náhradní díly, jako je ochranný kryt (1).

Kde najít náhradní díly a poprodejní servis?

Aktuální seznam náhradních dílů je k dispozici na internetových stránkách www.fein.com. Pro opravy kontaktujte poprodejní servis FEIN, autorizovaný servis FEIN nebo zástupce FEIN. Opravy musí provádět kvalifikovaný odborník.

NÁVOD K OBSLUZE GRIT GKS 75 Fein

Stroj smí obsluhovat pouze kvalifikovaný personal nebo poučené osoby.

Predvidena uporaba.

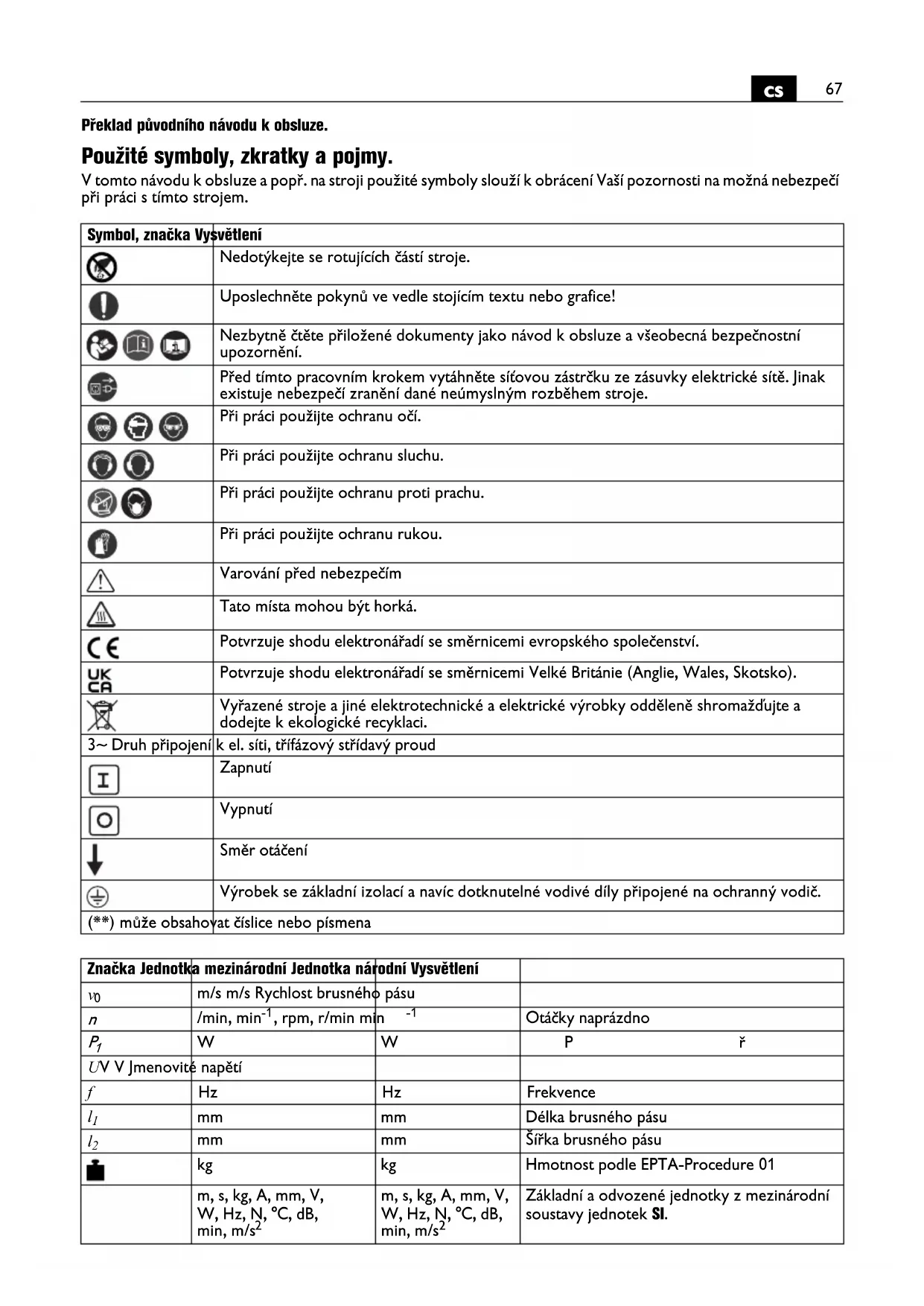

Překlad původního návodu k obsluze.

Použité symboly, zkratky a pojmy.

V tomto návodu k obsluze a popř. na stroji použité symboly slouží k obrácení Vaší pozornosti na možná nebezpečí při práci s tímto strojem.

Symbol, značka Vysvětlení
		Nedotýkejte se rotujících částí stroje.
		Uposlechněte pokynů ve vedle stojícím textu nebo grafice!
		Nezbytně čtěte přiložené dokumenty jako návod k obsluze a všeobecná bezpečnostní upozornění.
		Před tímto pracovním krokem vytáhněte síťovou zástrčku ze zásuvky elektrické sítě. Jinak existuje nebezpečí zranění dané neúmyslným rozběhem stroje.
		Při práci použijte ochranu očí.
		Při práci použijte ochranu sluchu.
		Při práci použijte ochranu proti prachu.
		Při práci použijte ochranu rukou.
		Varování před nebezpečím
		Tato místa mohou být horká.
		Potvrzuje shodu elektronářadí se směrnicemi evropského společenství.
		Potvrzuje shodu elektronářadí se směrnicemi Velké Británie (Anglie, Wales, Skotsko).
		Vyřazené stroje a jiné elektrotechnické a elektrické výrobky odděleně shromažďujte a dodejte k ekologické recyklaci.
	Druh připojení	k el. síti, třífázový střídavý proud
		Zapnutí
		Vypnutí
		Směr otáčení
		Výrobek se základní izolací a navíc dotknutelné vodivé díly připojené na ochranný vodič.
	může obsahovat číslice nebo písmena

Značka Jednotka	mezinárodní Jednotka národní Vysvětlení
v_0	m/s m/s Rychlost brusného pásu
n	/min, min ^-1 , rpm, r/min min ^-1		Otáčky naprázdno
P_1	W	W	P
UV V Jmenovité napětí
f	Hz	Hz	Frekvence
l_1	mm	mm	Délka brusného pásu
l_2	mm	mm	Šířka brusného pásu
	kg	kg	Hmotnost podle EPTA-Procedure 01
	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2	Základní a odvozené jednotky z mezinárodní soustavy jednotek SI.

Pro Vaši bezpečnost.

Tento stroj nepoužívejte, dokud jste si důkladně nepřečetli a zcela nepochopili tento návod k obsluze včetně vyobrazení, specifikací a bezpečnostních předpisů.

Dbejte rovněž příslušných národních ustanovení pro elektrickou bezpečnost a bezpečnost práce (v Německu: BGV A2, BGR 500).

Nedbání bezpečnostních upozornění v uvedené dokumentaci může vést k zásahu elektrickým proudem, k požáru a/nebo k vážným zraněním.

Tento návod k obsluze uschovejte pro pozdější použití a při poskytnutí či prodeji stroje jej přiložte.

Určení stroje.

Stroj k broušení kovových materiálů (kromě hořčíku) pomocí firmou FEIN schválených brusných pásů v prostředí chráněném před povětrnostními vlivy.

Speciální bezpečnostní předpisy.

Noste osobní ochranné vybavení. Podle aplikace použijte ochranu celého obličeje, ochranu oči nebo ochranné brýle. Taktéž adekvátně noste ochrannou masku proti prachu, ochranu sluchu, ochranné rukavice nebo speciální zástěru, jež Vás ochráni před malými částicemi brusiva a materiálu. Oči mají být chráněny před odletujícími cizími tělísky, jež vznikají při různých aplikacích. Protiprachová maska či respirátor musejí při používání vznikající prach odfiltrovat. Pokud jste dlouho vystaveni silnému hluku, můžete utrpět ztrátu sluchu.

Při práci nenoste žádný volný oděv, šperky nebo volné, dlouhé vlasy. Volné předměty mohou být i přes ochranné přípravky zachyceny pohybujícími se díly a vést k poraněním.

Nepoužívejte žádné opotřebované, zatržené nebo silně zanesené brusné pásy. Zacházejte s brusnymi pásy pečlivě a uskladňujte je podle pokynů výrobce. Brusné pásy nelámejte! Poškozené brusné pásy se mohou roztrhnout, odmrštit a někoho zranit.

Nepoužívejte žádné brusné pásy nebo jiné příslušenství, které není speciálně výrobcem vyvinuto či schváleno. Bezpečný provoz není samotný dán tím, že se brusný pás nebo příslušenství hodí k Vašemu stroji.

Vždy používejte na stroji se nacházející ochranná zařízení. Ochranná zařízení musejí být na stroji spolehlivě namontována tak, aby se dosáhlo nejvyšší míry bezpečnosti. Ochranná zařízení mají chránit obsluhu před odletujícími brusnými částicemi a neúmyslným dotykem s brusným pásem.

Pozor, nebezpečí požáru a výbuchu! Při broušení kovů (např. hliníku) vzniká prach, který může být hořlavý nebo výbušný. Stroj neprovozujte v blízkosti hořlavých materiálů. Jiskry mohou tyto materiály zapálit.

Pozor, nebezpečí požáru! Při broušení kovů vznikají rozžhavené částice kovu a brusného pásu, jež se shromaždují v nádobce na piliny. Obsah nádobky na piliny musí být před vyprázdněním dostatečně ochlazený a smí být likvidován pouze ve vhodných nádobách.

Dbejte na to, aby žádné osoby nebyly ohroženy odletem jisker. Odstraňte z blízkosti hořlavé materiály. Při broušení kovů vzniká odlet jisker.

Dbejte u ostatních osob na bezpečnou vzdálenost k Vaší pracovní oblasti. Každý, kdo vstoupí do této pracovní oblasti, musí nosit osobní ochranné vybavení. Úlomky obrobku nebo ulomených nasazovacích nástrojů mohou odlétnout a způsobit poranění i mimo přímou pracovní oblast.

Obrobek musí vždy bezpečně přiléhat k opěrce při broušení a k dorazu. Přiliš malé nebo tenké obrobky se nesmějí opracovávat. Existuje nebezpečí poranění odmrštěným obrobkem.

Opracovávaná plocha může být velmi horká. Nedotýkejte se jí rukou.

Nikdy se nedotýkejte běžícího brusného pásu. Existuje nebezpečí zranění.

V nebezpečné situaci ihned stiskněte bezpečnostní vypínací tlačítko. Stroj dobíhá až 50 sekund.

Pravidelně čistěte větrací otvory stroje. Ventilátor motoru vtahuje do tělesa prach. To může při nadměrném nahromadění kovového prachu způsobit elektrické ohrožení.

Dbejte na bezpečné umístění a vodorovné ustavení stroje. Překlopí-li se stroj během práce, může to způsobit těžká zranění.

Zástrčku stroje smí namontovat pouze odborník v oboru elektro. Ochranný vodič v síťové zásuvce musí být spojen s ochranným uzemněním elektrické sítě.

Při údržbě a opravě vytáhněte síťovou zástrčku! Zapne-li se neúmyslně stroj, pak to může vést k těžkým zraněním.

Elektrickou bezpečnost stroje nechte pravidelně zkontrolovat podle zákonných ustanovení. U neprověřených strojů existuje nebezpečí zásahu elektrickým proudem!

Pred prvním uvedením do provozu zkontrolujte směr otáčení motoru. Při nesprávném směru otáčení může být obrobek odmrštěn a způsobit úrazy. Směr otáčení smí být změněn pouze odborníkem v oboru elektro.

Nikdy nestůjte Vy ani jiné osoby při zapnutí stroje přímo proti brusnému pásu. Brusný pás se může roztrhnout a způsobit těžká zranění.

Zacházení s nebezpečným prachem

Při pracovních procesech s úběrem materiálu pomocí tohoto nářadí vzniká prach, který může být škodlivý. Dotyk nebo vdechnutí některého prachu jako např. azbestu a materiálů s obsahem azbestu, olovnatých nátěrů, kovu, některých druhů dřeva, minerálů, částeček křemičitanů z materiálů s obsahem kamene, rozpouštědel barev, prostředků na ochranu dřeva, antivegetativních nátěrů plavidel, může u osob vyvolat alergické reakce a/nebo onemocnění dýchacích cest, rakovinu, poruchy reprodukce. Riziko dané vdechnutím prachu závisí na expozici. Použijte odsávání určené na vznikající prach a též osobní ochranné pomůcky a postarejte se o dobré větrání pracovního místa. Opracovávání materiálů s obsahem azbestu přenechte pouze odborníkům.

Dřevěný prach a prach lehkých kovů, horké směsi z brusného prachu a chemických látek se mohou za nepříznivých podmínek samy vznítit nebo způsobit výbuch. Zabraňte odletu jisker ve směru zásobníku prachu a též přehřátí elektronářadí a broušeného materiálu, nádobu na prach včas vyprazdňujte, dbejte upozornění výrobce materiálů k opracovávání a též ve Vaší zemi platných předpisů pro opracovávané materiály.

Na první pohled.

1 Ochrana proti jiskrám
2 Křídlový šroub ochrany proti jiskrám
3 Opěrka při broušení
4 Nádobká na piliny
5 Hvězdicový šroub opěrky při broušení
6 Pedál
7 Bezpečnostní vypínací tlačítko
8 Hvězdicový šroub, seřízení běhu pásu
9 Zástrčka
10 Větrací otvory
11 Spínač
12 Kontaktní kotouč
13 Hnací kotouč
14 Šroub bočního krytu
15 Boční kryt
16 Hrdlo odsávání prachu
17 Štítek s upozorněními
18 Přepínač počtu otáček
19 Upevňovací šrouby podstavce, pracovního stolu

Pokyny k montáži (obrázek 5)

Upevněte stroj pomocí vhodných hmoždinek a šroubových spojů na podlahu.

Všechna upevnění musejí vyhovovat silám vyskytujícím se při práci.

Chybná montáž může vést k tomu, že se stroj během pracovního procesu převrhne a způsobí těžké úrazy.

Elektrické připojení.

Elektrické připojení na straně stavby musí být provedeno odborníkem v oboru elektro.

Dbejte síťového napětí: Sítové napětí a frekvence zdroje napětí musí souhlasit s údaji na typovém štítku stroje. Před prvním uvedením do provozu zkontrolujte směr otáčení motoru. Směr otáčení smí být změněn pouze odborníkem v oboru elektro.

Nastavení.

Před každou prací na stroji vytáhněte síťovou zástrčku ze zásuvky.

Nastavení ochrany proti jiskrám (1).

Povolte křídlový šroub (2) a ochranu proti jiskrám (1) nastavte tak, aby byl brusný pás co možná nejvíce zakryt.

Křídlový šroub opět utáhněte.

Nastavení opěrky při broušení (3) (obrázek 2).

Povolte hvězdicový šroub (5) a nastavte rozměr štěrbiny na max. 2 mm.

Hvězdicový šroub opět utáhněte.

Seřízení běhu pásu.

Stroj pouze krátce zapněte a zkontrolujte běh pásu.

Pokud se pás pohybuje vpravo nebo vlevo, seřiďte běh pásu pomocí hvězdicového šroubu (8) na střed.

Jestliže nelze seřídit běh pásu na střed:

Očistěte hnací kotouč (13) a kontaktní kotouč (12) tlakovým vzduchem.

Zkontrolujte obrus, deformaci a opotřebení hnacího a kontaktního kotouče. Poškozené díly nechte ihned vyměnit!

Výměna brusného pásu.

Před každou prací na stroji vytáhněte sítovou zástrčku ze zásuvky.

Uvolněte šroub (14) a otevřete boční kryt (15).

Stlačte pedál (6) směrem dolů, aby se odlehčilo napínací zařízení.

Odstraňte starý brusný pás.

Před nasazením nového brusného pásu si všimněte údaje o směru běhu na zadní straně brusného pásu! Musí

souhlasit se směrem otáčení hnacího kotouče.

Přiložte brusný pás současně na hnací kotouč (13) a kontaktní kotouč (12).

Manipulujte pedálem (6) směrem nahoru, aby se brusný pás napnul. Zavřete boční kryt (15) a šroub (14) opět utáhněte.

Zapněte stroj a seřidte běh pásu.

Pokyny k provozu.

Zapnutí a vypnutí.

Zapnutí:

Odjistěte a odklopte bezpečnostní vypínací tlačitko (7). Stlačte tlačitko „I“ (11).

Vypnutí:

Odklopte bezpečnostní vypínací tlačitko (7). Stlačte tlačitko „0“ (11).

Stroj po vypnutí ca. 50 sekund dobíhá.

Bezpečnostní vypínací tlačitko:

V nebezpečných situacích stlačte pro vypnutí stroje červené bezpečnostní vypínací tlačitko.

Přepínání počtu otáček GKS752H.

Poloha spínače 1: nízký počet otáček

Poloha spínače 2: vysoký počet otáček

Počet otáček se smí přepnout pouze za klidu stroje pomocí přepínače (18).

Ochrana proti přetížení.

Při delší dobu trvajícím vysokém zatížení se stroj vypne. Po ochlazení za ca. 15 minut je stroj opět připraven k použití.

Kontaktní broušení (obrázky 3+4).

Ujistěte se, že je hvězdicový šroub (5) pevně utažený.

Zkontrolujte rozměr štěrbiny opěrky při broušení.

Zkontrolujte, zda je ochrana proti jiskrám (1) správně nastavená a utažená.

Zapněte stroj a zkontrolujte běh pásu.

Položte obrobek pevně na opěrku při broušení.

Obrobek vedte oběma rukama nebo jej zafixujte v přípravku.

Odsávací zařízení

Doporučujeme používání odsávacího zařízení.

Stroj lze přes hrdlo (16) připojit na odsávací zařízení.

Hodnoty emisí hluku.

Akustická emise Běh

Broušení

naprázdno

Naměřená hodnocená hladina emise akustického tlaku A na pracovišti L_pA (re 20 Pa), v decibelech 80,5 94

Nepřesnost K_pA , v decibelech 4 4

Naměřená hodnocená hladina akustického výkonu A L_wA (re 1 pW), v decibelech 90 100,5

Nepřesnost K_wA , v decibelech 2,5 2,5

Provozní podmínky

Počet otáček (/min) 3000 3000

Materiál - ST 37

Rozměr - 8 x 40

Brusný pás Grit by

- FEIN 36R

POZNÁMKA: součet z naměřené hodnoty emise a příslušné nepřesnosti představuje horní hranici hodnot, jež se mohou při měřeních vyskytnout.

Používejte ochranu sluchu!

Naměřené hodnoty zjištěny podle odpovídající výrobkové normy.

Údržba a servis.

Opravu smí provádět pouze kvalifikovaný odborník podle platných předpisů.

Pro opravu doporučujeme servis FEIN, smluvní opravny FEIN a zastoupení FEIN.

Pokud je poškozené napájecí elektrické vedení, musí být nahrazeno speciálně připraveným napájecím vedením, jež je dostupné přes zákaznický servis FEIN.

Aktuální seznam náhradních dílů tohoto stroje naleznete na internetu na www.fein.com.

Denní údržba

Pomocí tlakového vzduchu vyfukujte chladící větrací otvory (10) na motorové skříni a označená místa (viz štítek s upozorněními (17)).

Stroj každý den olejujte na označených místech strojním olejem (viz štítek s upozorněními (17)).

Při každé výměně brusného pásu zkontrolujte opotřebení a poškození hnacího (13) a kontaktního kotouče (12). Poškozené díly nechte vyměnit.

Otevřete boční kryt (15).

Odstraňte nádobku na piliny (4) a zlikvidujte kovový prach.

Obsah nádobky na piliny musí být před vyprázdněním dostatečně vychladnutý a smí se zlikvidovat pouze pomocí vhodných nádob.

Stroj zvnějšku očistěte tlakovým vzduchem.

Následující díly můžete, je-li třeba, vyměnit sami: brusný pás, ochranu proti jiskrám (1)

Záruka a ručení.

Záruka na výrobek platí podle zákonných ustanovení země uvedení do provozu. Nad to navíc poskytuje firma FEIN záruku podle prohlášení o záruce výrobce FEIN.

V obsahu dodávky Vašeho stroje může být obsažen i jen jeden díl příslušenství popsaného nebo zobrazeného v návodu k obsluze.

Prohlášení o shodě.

CE prohlášení platí pouze pro země Evropské unie a EFTA (European Free Trade Association) a pouze pro výrobky, které jsou určené pro trh EU nebo EFTA. Po uvedení výrobku do oběhu na trhu EU ztrácí označení UKCA svou platnost.

UKCA prohlášení platí pouze pro britský trh (Anglie, Wales a Skotsko) a pouze pro výrobky, které jsou určené pro britský trh. Po uvedení výrobku do oběhu na britském trhu ztrácí označení CE svou platnost. Firma FEIN prohlašuje ve výhradní zodpovědnosti, že tento výrobek odpovídá příslušným ustanovením uvedeným na poslední straně tohoto návodu k obsluze.

Ochrana životního prostředí, likvidace.

Obaly, vyřazené stroje a příslušenství dodejte k opětovnému zhodnocení nepoškozující životní prostředí.

Schémata elektrického zapojení.

Typ GKS75-4KW strana 89

Typ GKS752H strana 90

Typ GKS75-3KW strana 91

Typ GKS75-1,5KW strana 92

Pre Vašu bezpečnost.

Pri údržbe a oprave vždy vytiahnite zástrčku zo zásuvky! Ak by sa stroj neúmyselne zapol, mohlo by to viest k vážnym poraneniam.

Pred každou prácou na stroji vytiahnite zástrčku sietovej šnúry zo zásuvky.

Pred každou prácou na stroji vytiahnite zástrčku sietovej šnúry zo zásuvky.

Tlačidlo bezpečnostného vypínača (7) uvoľnite a odklopte. Tlačidlo „I“ (11) stlačte.

Vypnutie:

Tlačidlo bezpečnostného vypínača (7) vyklopte. Tlačidlo,,0" (11) stlačte.

Tlačidlo bezpečnostného vypínača:

V nebezpečnej situácii stlačte červené tlačidlo bezpečnostného vypínača, aby ste stroj zastavili.

Poloha prepínača 1: Nízky počet otáčok

Poloha prepínača 2: Vysoký počet otáčok

Založte obrobok pevne na brúsnu podložku.

Stroj sa dá cez odsávací nátrubok (16) pripojit na nejaké odsávacie zariadenie.

Hodnoty emisie hluku.

Emisia hluku Volnobeh Brúsenie

Nameraná hodnota emisie hladiny akustického tlaku A na pracovisku L_pA (re 20 Pa), vdecibeloch 80,5 94

Nepresnost merania K_pA , Technické údaje 4 4

Nameraná hodnota A hladiny akustického tlaku L_wA (re 1 pW), v decibeloch 90 100,5

Nepresnost merania K_WA , v decibeloch 2,5 2,5

Počet obrátok (/min) 3000 3000

Materiál – ST 37

Rozmery - 8 x 40

Používajte chrániče sluchu!

Údržba a autorizované servisné stredisko.

Demontujte nádobu na triesky (4) a odstráňte kovový prach.

Obsah nádoby na triesky treba nechat pred vyprázdnéním dostatočne vychladnút a možno ho dat na likvidáciu len vysypaním do vhodnej nádoby.

Vyčistite stroj zvonku tlakovým vzduchom.

Zákonná záruka a záruka výrobcu.
