BRUKSANVISNING KAC 14021 WLAN Koenic

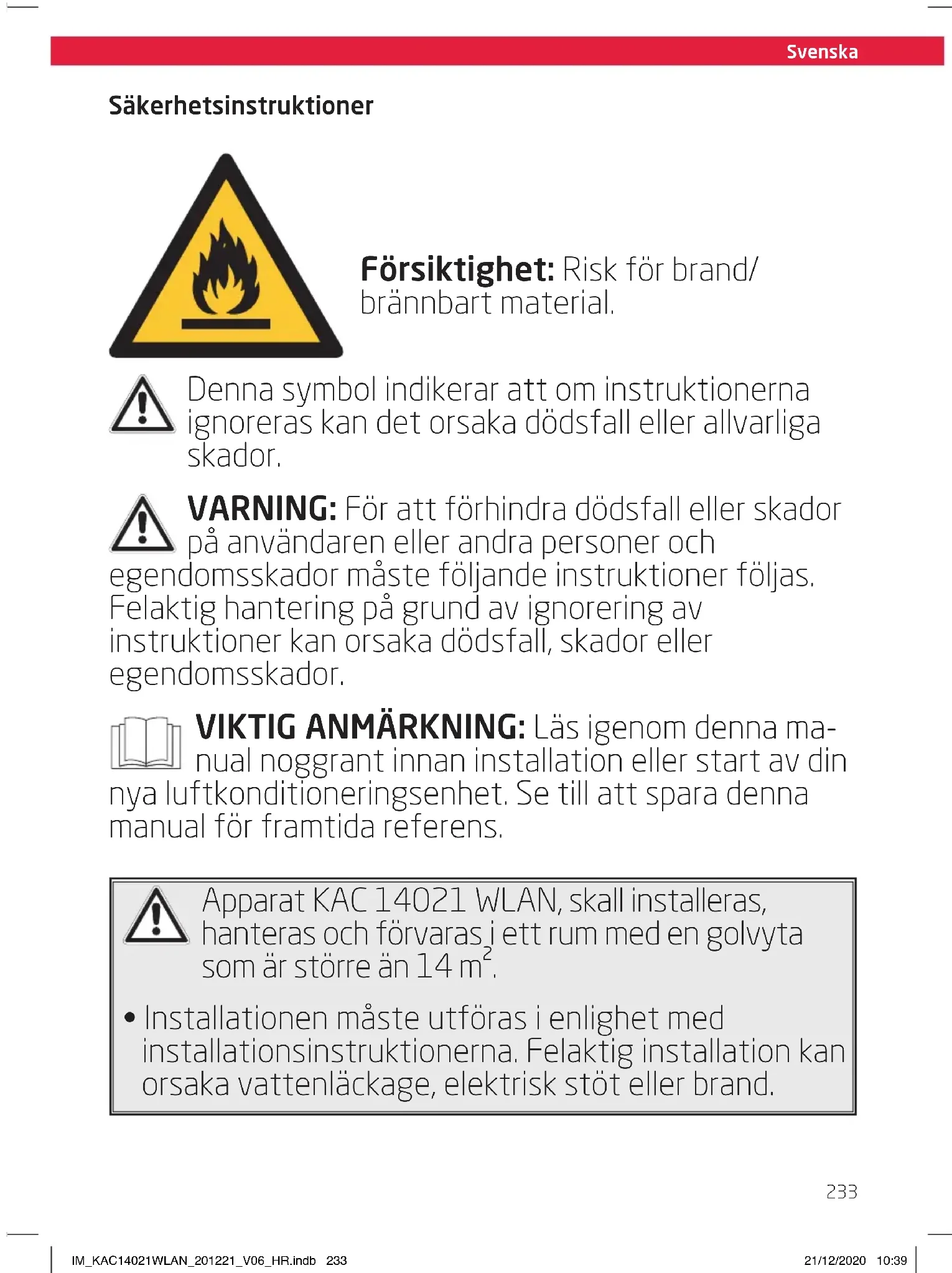

Säkerhetsinstruktioner Försiktighet: Risk för brand/ brännbart material. Denna symbol indikerar att om instruktionerna ignoreras kan det orsaka dödsfall eller allvarliga skador. VARNING: För att förhindra dödsfall eller skador på användaren eller andra personer och egendomsskador måste följande instruktioner följas. Felaktig hantering på grund av ignorering av instruktioner kan orsaka dödsfall, skador eller egendomsskador. VIKTIG ANMÄRKNING: Läs igenom denna ma- nual noggrant innan installation eller start av din nya luftkonditioneringsenhet. Se till att spara denna manual för framtida referens. Apparat KAC 14021 WLAN, skall installeras, hanteras och förvaras i ett rum med en golvyta som är större än 14m².

• Installationen måste utföras i enlighet med installationsinstruktionerna. Felaktig installation kan orsaka vattenläckage, elektrisk stöt eller brand. IM_KAC14021WLAN_201221_V06_HR.indb 233IM_KAC14021WLAN_201221_V06_HR.indb 233 21/12/2020 10:3921/12/2020 10:39Svenska

• Använd endast de tillbehör och delar som medföljer och de specificerade verktygen för installationen. Användning av icke-standarddelar kan orsaka vattenläckage, elektriska störar, brand och person- eller egendomsskador.

• Se till att det uttag som används är jordat och har lämplig spänning. Elkabeln har en jordad kontakt som skyddar mot stötar. Spänningsinformation kan hittas på namnplattan på enheten.

• Enheten måste användas i ett korrekt jordat vägguttag. Om vägguttaget som du avser att använda inte är korrekt jordat eller skyddat av en tidsfördröjd säkring eller kretsbrytare (säkringen eller kretsbrytaren behöver avgöra maximala strömmen till enheten. Den maximala strömmen som indikeras på namnplattan som är placerad på enheten), låt en kvalificerad elektriker installera ett korrekt uttag.

• Installera enheten på en plan och stadig yta. Om inte så görs kan de resultera in skador eller högt buller och vibrationer.

• Enheten måste hållas undan från hinder för att garantera korrekt funktion och för att minska säkerhetsriskerna.

• Modifiera INTE elsladdens längd eller använd en förlängningssladd för att strömförsörja enheten.

• Installera INTE din luftkonditionering i ett vått rum såsom ett badrum eller en tvättstuga. Alltför mycket exponering för vatten kan göra att elektriska komponenter kortsluts.

• Installera INTE enheten på en plats som kan utsättas för brännbara gaser då den kan orsaka brand.

• Enheten har hjul för att underlätta förflyttning. Använd inte hjulen på tjocka mattor eller rulla över föremål eftersom det kan göra att enheten tippar.

• Använd INTE en enhet som har tappats eller skadats.

• Apparaten med elektrisk värmare skall stå minst en meters utrymme från brännbara material.

• Vidrör inte enheten med våta eller fuktiga händer eller när du står barfota på ett vått golv.

• Om luftkonditioneringen välter under användning, stäng av enheten och koppla bort den från strömförsörjningen omedelbart. Inspektera enheten visuellt för att se om den skadats. Om du misstänker att enheten har skadats, kontakta en tekniker eller kundtjänst för hjälp.

• Vid åska måste strömmen stängas av för att undvika skador på maskinen på grund av blixtnedslag.

• Luftkonditioneringen skall användas på ett sådant sätt att den skyddas från fukt, d.v.s kondens, skvättande vatten etc. Placera inte eller förvara luftkonditioneringen där den kan falla eller dras ned i vatten eller annan vätska. Koppla ifrån omedelbart om detta skulle ske. IM_KAC14021WLAN_201221_V06_HR.indb 235IM_KAC14021WLAN_201221_V06_HR.indb 235 21/12/2020 10:3921/12/2020 10:39Svenska

• All ledningsdragning måste utföras strikt i enlighet med ledningsdiagrammet som är placerat på insidan av enheten.

• Enhetens kretskort (PCB) är utrustad med en säkring för att ge skydd mot överspänning. Specifikationerna för säkringen är tryck på kretskortet.

• Utrustningen kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap om de övervakas eller har fått instruktioner angående användning av utrustningen på ett säkert sätt och förstår riskerna. Barn ska inte leka med apparaten. Rengöring och underhåll ska inte utföras av barn om de inte övervakas.

• Barn ska övervakas så att de inte leker med utrustningen. Barn måste hela tiden övervakas när de är runt enheten.

• Om nätkabeln är skadad måste den bytas ut av tillverkaren, dess servicerepresentant eller liknande kvalificerade personer, för att undvika faror.

• Innan rengöring eller underhåll måste apparaten kopplas ifrån från elnätet.

• Ta inte bort några fasta höljen. Använd aldrig apparaten om den inte fungerar korrekt eller om den har tappats eller skadats.

• Lägg inte strömsladden under en matta. Täck inte över med en filt, löpare eller liknande täckmaterial. Dra inte sladden under möbler eller apparater. Håll sladden borta från områden där många går och se till att igen snubblar över sladden. IM_KAC14021WLAN_201221_V06_HR.indb 236IM_KAC14021WLAN_201221_V06_HR.indb 236 21/12/2020 10:3921/12/2020 10:39Svenska

• Använd inte enheten med en skadad sladd, kontakt, strömsäkring eller kretsbrytare. Kasta enheten eller returnera den till en auktoriserad serviceverkstad för undersökning och/eller reparation.

• För att minska risken för brand eller elektrisk stöt använd inte enheten med någon enhet för fast hastighetskontroll.

• Apparaten skall installeras i enlighet med nationella elinstallationsbestämmelser.

• Kontakta en auktoriserad servicetekniker för reparation eller underhåll av denna enhet.

• Täck inte över eller hindra gallren för in- och utblås.

• Använd inte produkten för annat än vad som beskrivs in denna bruksanvisning.

• Innan rengöring, stäng av strömmen och koppla ifrån enheten.

• Koppla ifrån strömmen om konstiga ljud, lukt eller rök uppstår.

• Tryck inte på några knappar på kontrollpanelen med något annat än dina fingrar.

• Ta inte bort några fasta höljen. Använd aldrig apparaten om den inte fungerar korrekt eller om den har tappats eller skadats.

• Använd inte eller stoppa enheten genom att sätta i eller dra ut strömsladdens kontakt. IM_KAC14021WLAN_201221_V06_HR.indb 237IM_KAC14021WLAN_201221_V06_HR.indb 237 21/12/2020 10:3921/12/2020 10:39Svenska

• Använd inte farliga kemikalier för rengöring eller låta dem komma i kontakt med enheten. Använd inte enheten i närheten av brännbara substanser eller ångor såsom alkohol, insektsmedel, bensin etc.

• Transportera alltid luftkonditioneringen i vertikal position och placera den på en stabil och jämn yta under användning.

• Kontakta alltid en kvalificerad person för att utföra reparationer. Om strömsladden skadas måste den bytas mot en ny strömsladd som måste erhållas från produkttillverkaren och den skadade får inte repareras.

• Koppla alltid ifrån från eluttaget genom att dra i själva kontakten. Dra inte i sladden.

• Stäng av produkten när den inte används.

• Håll alltid batterier utom räckhåll för barn.

• Sök omedelbart medicinsk rådgivning om batterier har svalts.

• Hantera läckande batterier med korrekt skydd och kasta dem på korrekt sätt. Förhindra att batterisyra kommer i kontakt med huden och ögonen. Om du får batterisyra i ögonen eller i munnen, skölj noga med massor av vatten och sök medicinsk hjälp omedelbart. Om batterisyra kommer i kontakt med huden, skölj det påverkade området med massor av vatten och tvål.

• Rengör kontakterna på batterierna och produkten innan isättning.

• Använd inte gamla och nya batterier, batterier av olika typ eller olika tillverkare tillsammans. IM_KAC14021WLAN_201221_V06_HR.indb 238IM_KAC14021WLAN_201221_V06_HR.indb 238 21/12/2020 10:3921/12/2020 10:39Svenska

• Använd endast batterier som rekommenderas för denna produkt; se tekniska data.

• Notera polariteten (+ och -) vid isättning av batterier. Uppmärksamma markeringarna på produkten och batteriet.

• Ta bort batterier från utrustningen om den inte skall användas under en längre period.

• Ta bort urladdade batterier omedelbart från produkten.

• Ladda inte ej laddningsbara batterier.

• Utsätt inte batterier för extrema miljöer såsom hetta, kyla eller fukt.

• Demontera inte, öppna eller strimla batterier. Kortslut inte batteripolerna. Förvara den inte tillfälligt på en plats där den kan kortsluta varandra eller kortslutas av andra metallobjekt. Varningar (beträande R290 kylmedel)

• Använd inga hjälpmedel för att snabba på avfrostningen eller för rengöring annan än de som rekommenderas av tillverkaren.

• Apparaten skall förvaras i ett rum antändningskällor som är i kontinuerlig drift (exempelvis: öppna lågor, gasapparat i drift eller en elektrisk värmare i drift).

• Stick inte hål eller utsätt för brand.

• Se till att ventilationsöppningarna är fria.

• Apparaten skall förvaras så att mekaniska skador förhindras att uppstå.

• Apparaten skall förvaras i ett välventilerat område där rummets storlek motsvarar storleken på de rum som specificerats för drift.

• Alla personer som är involverade i arbete på eller tar sig in i en kylmedelskrets skall ha ett aktuellt giltigt certifikat från en industriackrediterad bedömmande myndighet som auktoriserar deras kompetens att hantera kylmedel på ett säkert sätt i enlighet med en specificerad industrierkänd bedömning.

• Service skall endast utföras såsom rekommenderas av utrustningens tillverkare. Underhåll och reparationer som kräver assistans av annan kunnig personal skall utföras under övervakning av personen som är kompetent att använda lättantändliga kylmedel.

• Transport av utrustning som innehåller lättantändligt kylmedel. Se transportbestämmelser

• Märkning av utrustning med skyltar. Se lokalabestämmelser

• Avyttring av utrustning som innehåller lättantändligt kylmedel. Se nationella bestämmelser.

• Förvaring av utrustning/apparater. Förvaringen av utrustningen skall vara i enlighet med tillverkarens instruktioner. IM_KAC14021WLAN_201221_V06_HR.indb 240IM_KAC14021WLAN_201221_V06_HR.indb 240 21/12/2020 10:3921/12/2020 10:39Svenska

• Kablage Kontrollera att kablaget inte är utsatta för slitage, frätning, överdrivet tryck, vibrationer, vassa kanter eller annan skadliga miljöeekter. Kontrollen skall också ta med i beräkningen eekterna av åldrande eller kontinuerliga vibrationer från källor såsom kompressorer eller fläktar.

• Detektering av antändbara kylmedel Under inga omständigheter skall potentiella källor för antändning användas under sökningen för eller detektering av kylmedelsläckor. En läckagesökningslampa (eller någon annan detektor som använder en öppen låga) skall inte användas. Notering om icke-flourerande gaser

• Icke-fluoriderade växthusgaser är inneslutna i hermetiskt försluten utrustning. För specifik information om typen, mängden och C0

likvärdig i ton av icke-flourerande växthusgaser (på vissa modeller), se relevant etikett på själva enheten.

• Installation, service, underhåll och reparation av denna enhet måste utföras av en certifierad tekniker.

• Avinstallation av produkten och återvinning måste utföras av en certifierad tekniker. IM_KAC14021WLAN_201221_V06_HR.indb 241IM_KAC14021WLAN_201221_V06_HR.indb 241 21/12/2020 10:3921/12/2020 10:39Svenska

• Läs igenom denna bruksanvisning innan första användning. Den innehåller viktig information om din säkerhet samt instruktioner om användning och skötsel av enheten. Spara guiden för senare referens och låt den följa med enheten när den överförs till en tredjepart.

• För att undvika farliga situationer, använd inte produkten för andra syften än de som beskrivs i the instruktionerna. Felaktig användning är farlig och kan göra garantin ogiltig.

• Läs igenom denna instruktionsmanual noga innan du använder produkten. Bekanta dig med drift, justeringar och funktioner hos omkopplare. Internalisera och följ säkerhets- och driftinstruktionerna för att undvika eventuella risker och faror.

• Använd och montera endast produkten såsom beskrivs i denna manual.

• Undersök väggen där du vill installera luftutblåset innan du påbörjar installationen. Se till att det inte finns några dolda strömkablar, vatten- eller gasrör eller andra dolda objekt i väggen som kan träas av borren.

• Hål barn och husdjur undan under installationen. De kan svälja bitar och delar - risk för kvävning.

• Använd endast lämpliga verktyg för att installera denna produkt.

• Se till att dra åt skruvarna noga men överdra dem inte. Förklaring av symboler som visas på enheten VARNING Denna symbol visar att denna produkt använda ett lättantändligt kylmedel. Om kylmedlet läcker ut och exponeras för en extern antändningskälla finns risk att brand uppstår. FÖRSIK- TIGHET Denna symbol visar att bruksanvisningen skall läsas noga. FÖRSIK- TIGHET Denna symbol visar att en servicepersonal skall hantera denna utrustning och referera till installationsmanualen. FÖRSIK- TIGHET Denna symbol visar att information finns tillgänglig såsom bruksanvisningen eller installationsmanualen. IM_KAC14021WLAN_201221_V06_HR.indb 242IM_KAC14021WLAN_201221_V06_HR.indb 242 21/12/2020 10:3921/12/2020 10:39243 Svenska Grattis! Tack för ditt köp av en KOENIC produkt. Läs denna bruksanvisning noggrant och spara den för framtida referens. Avsedd användning Denna luftkonditionering är designad för att kyla eller avfukta rum inomhus. Produkten är inte avsedd för någon kommersiell eller industriell användning. Använd inte den för andra syften. Annan användning än den avsedda kan leda till skador på produkten eller personskador. Imtron GmbH tar inget ansvar för skador på produkten, för skador på egendom eller personskador på grund av vårdslös eller felaktig användning av produkten eller användning av produkten som inte uppfyller tillverkarens angivna ändamål. Före första användningen Ta försiktigt bort produkten och tillbehören från originalförpackningen. Det rekommenderas att spara originalförpackningen för förvaring. Om du önskar kasta originalförpackningen följ tillämpliga juridiska bestämmelser. Om du har några frågor beträande korrekt avyttring, kontakta de lokala återvinningsstationerna. Inspektera leveransen att den är komplett och utan skador. Om leveransens innehåll är inkomplett eller skadad, kontakta din säljare omedelbart. Efter uppackning, se kapitel Rengöring och skötsel. Avyttring Kasta inte bort den här apparaten i hushållssoporna. Lämna in den på en återvinningsstation för återvinning av elektrisk och elektronisk utrustning. Kontakta din återförsäljare eller lokala myndigheter för ytterligare information. Kylmedel måste tömmas och tas om hand an en kvalificerad specialist i enlighet med nationella och lokala bestämmelser innan apparaten blir skrot. Avyttring av avfall i skogen och i naturen riskerar din hälsa när farliga substanser kommer ut och hamnar i grundvatten samt så småningom i livsmedlen. Gör dig av med batterierna på ett miljövänligt sätt. Släng inte batterier i hushållssoporna. Använd återvinnings och uppsamlingssystemet i din kommun eller kontakta den återförsäljare där du köpte produkten. Innehåll 1 x Portabel luftkonditionering 1 x Fjärrkontroll 1 x Väggkanal med lock 1 x Dräneringsslang 1 x Utblåsadapter 1 x Utblåsslang 1 x Platt adapter 1 x Väggadapter 4 x Väggpluggar 4 x Skruvar 2 x Batterier (Typ R03/AAA) 1 x Bruksanvisning 1 x Warranty Card Tekniska data Strömförsörjning : 220 - 240 V~ 50 Hz Nominell ingångseekt : 1610 W/ 7,0 A Skyddsklass : I Säkring : 250 V T3.15AL Kylkapacitet : 14000 BTU/h Kylmedel : R290/ 280 g Frekvensområde : 2412 - 2472 MHz Max RF eekt : 20 dbm Överensstämmelsedeklaration Härmed deklarerar, Imtron GmbH, att radioutrustning typ KAC 14021 WLAN överensstämmer med direktiv 2014/53/EU. Hela texten för EU överrensstämmelsedeklaration finns att tillgå på föjande internetadress: http://www.koenic-online.com/nc/suche.html IM_KAC14021WLAN_201221_V06_HR.indb 243IM_KAC14021WLAN_201221_V06_HR.indb 243 21/12/2020 10:3921/12/2020 10:39244 Svenska Size - A5 Impedansinformation: För att överensstämma med EN 61000-3- 11, skall produkten KAC 14021 WLAN vara ansluten till ett försörjningssystem med en impedans: | Zsys|=0.362 ohms eller mindre. Innan produkten ansluts till elnätet, ber vi att du konsulterar din lokala elleverantör för att säkerställa att det elnätet uppfyller kraven ovan. Kontroller och komponenter

5. Knappen Luftutlopp med svängning

6. Knappen för nattläge

7. Batterifack med lock

8. Knapp för temperaturenhet °C / °F

9. Knapp för Fan speed

10. Knappen lägesväljare

Nedsänkt handtag (på båda sidor)

Strömsladd och kontakt (visas inte)

Indikatorlampa för fläkthastighet

Indikatorlampa för läge

Väggplugg (x4) IM_KAC14021WLAN_201221_V06_HR.indb 244IM_KAC14021WLAN_201221_V06_HR.indb 244 21/12/2020 10:3921/12/2020 10:39245 Svenska Installation Placering Vid val av installationsplats, tänk på följande punkter:

• Observera alla säkerhetsvarningar!

• Se till att omgivande minimiavstånd i varje riktning är 30 cm och 100 cm till andra elektriska produkter.

• Håll ett omgivande avstånd på minst 50 cm runt utsidan av utblåsuttaget på väggen och skydda den från att objekt kommer in i den samt mot fukt.

• Se till att väggen bakom produkten är en yttervägg och inte en avdelare och att borrhålen kan göras på ett säkert sätt och att det inte finns några hinder såsom dolda objekt i väggen.

• Se till att det finns ett lämpligt eluttag inom räckhåll för platsen och att det är åtkomligt efter installationen.

• Tänk på att under avfuktningen samlas vatten inuti produkten vilket måste tömmas kontinuerligt genom en ansluten dräneringsslang till enlämplig behållare eller en dränering i närheten.

• Se till att inget hindrar luftflödet. Obs: Om produkten har transporteras i en horisontell position, får den inte kopplas in under 24 timmar för att undvika skador på kylsystemet. Luftutblås Utblåsslangen och adaptern måste vara installerade eller borttagen i beroende på användningsläget:

• COOL läge: installera utblåsslangen

• FAN, DEHUMIDFY läge: installera utblås slangen Väggmontering (Del: N, O, P) Fig.

Skruva fast väggadaptern och utblåsadaptern på varsin sida om utblåsslangen. Anslut utblåsadaptern till luftutblåset för produkten. Fig.

Använd väggkanalen som mall för att markera hålavstånden på väggen. Borra hålen med ett lämpligt elverktyg. Rensa hålen från damm och montera väggkanalen med den medföljande skruvarna och pluggarna. Anslut väggkontakten till väggadaptern. Obs:

• Utblåsslangen kan förlängas och komprimeras men för optimal prestanda bör utblåsslangen hållas till ett minimum.

• Förläng inte utblåsslangen.

• Observera instruktionerna för nedstängning i respektive sektion om produkten inte kommer att användas under en längre period. Window installation (Del: N, O, Q) Fig.

Utmatningsslang kan appliceras på alternativt ett öppet eller ett tippbart fönster. Fäst adaptern för fönsterutlopp i luftslangens öppna ände. Dräneringsslang Dräneringsslangen används för att tömma vatten från det över dräneringsutloppet. Fig.

Ta bort gummipluggen från det övre dräneringsutloppet och skjut dräneringsslagen så långt som möjligt på utloppet. Led den andra änden på dräneringsslagen till en lämplig behållare eller en dränering i närheten. IM_KAC14021WLAN_201221_V06_HR.indb 245IM_KAC14021WLAN_201221_V06_HR.indb 245 21/12/2020 10:3921/12/2020 10:39246 Svenska Size - A5 Obs:

• Tryck på någon knapp på ärrkontrollen och produkten antar nuvarande inställning från ärrkontrollen.

• Signalerna från ärrkontrollen kommer att sändas med en kort fördröjning efter att knappen tryckts sin. Denna process indikerar av symbolen som visas

ärrkontrollens display. Kontrollpa- nel Fjärrkon- troll Funktion Slå på eller växla till standby Öka värdet, t.ex. temperatur eller timer Minska värdet, t.ex. temperatur eller timer Lägesvalsknapp Valknapp för fläkthastighet Insomningsläge på/

Fläktens oscillering på/av

°C °F Ställ in temperaturenheten Ställ in timern Obs: Enheten är utrustad med ett självavdunstande system. Kondensvatten avdunstar själv och släpps ut genom luftutsläppet. Vänligen observera, att även om, beroende på inställt läge, kommer vatten att samlas upp i den inre tanken eller dräneras genom slangen. Obs:

• Beroende på inställd metod dräneras antingen vattnet direkt eller samlas i en intern tank. Dränera vattnet på respektive sätt.

• Fäst den öppna änden av dräneringsslagen på hållaren för dräneringsslangen när den inte används.

• Täck alltid dräneringsutloppet när det inte används.

• Observera instruktionerna för avstängning i respektive sektion om produkten inte kommer att användas under en längre period. Användning Fig.

Slå på/stänga av Produkten kan endast slås på eller växla till Standby-läge. Koppla ifrån för att koppla ifrån elnätet. Tryck på strömbrytaren eller POWER knappen för att slå på produkten eller växla till standby. Obs:

• Efter ett strömavbrott eller när produkten växlas till standby och sedan slås på igen under en kort tidsperiod kommer kylkompressorn att återuppta arbetet efter 3 minuter (fördröjd start). Detta förhindrar att kylkretsen skadas.

• Om produkten tippas, växla den till standby och koppla ifrån omedelbart. Vänta mist 2 timmar innan produkten tas i drift igen för att undvika skador på kylkretsen.

• Växla alltid till standby innan den kopplas ur. Fjärrkontroll Fig.

Ta bort batterifackets lucka. Sätt i 2 batterier (typ R03/ AAA), uppmärksamma korrekt polaritet. Stäng batterifacket. Användning av kontrollpanelen och ärrkontrollen alternerande kan leda till felaktig inställning hos produkten och informationen som visas på ärrkontrollen. IM_KAC14021WLAN_201221_V06_HR.indb 246IM_KAC14021WLAN_201221_V06_HR.indb 246 21/12/2020 10:3921/12/2020 10:39247 Svenska Läge Läge Bes. Applikation Cool Kylnings- läge

• Kyler ned rumstemperaturen

• Kompressorns körs och stoppas för att bibehålla inställd temperatur

• Fläkt hastigheten och inställd temperatur kan justeras Dry Avfukt- ningsläge

• Avfuktar rummet med fläkten

• Fläkt hastigheten och inställd temperatur kan inte justeras Fan Fläktläge • Endast fläkt

• Fläkthastigheten kan justeras

• Temperaturen kan inte justeras Timer Timerläge • Växlar produkten mellan på och/eller standby efter en av användaren definierad tid Komfort- läge

• Den inställda temperaturen ökar med 1°C efter 30 minuter och igen med en 1 °C efter ytterligare 30 minuter och displayen kommer inte att tändas.

• Inte tillgänglig under fläkt- eller avfuktningsläge Produkten är avsedd för följande omgivande temperaturer: Läge Temperatur COOL 17 °C (62 °F) - 35 °C (95 °F) DRY 17 °C (55 °F) - 35 °C (95 °F) Indikatorer Kontroll- panel Fjärrkontroll Funktion — TIMER OFF Automatiskt av aktiverad DRY Dry Arbetar i avfukt- ningsläge FAN Fan Arbetar i fläktläge COOL Cool Arbetar i kylningsläge °C Enhetsindikator °F Enhetsindikator LOW Låg fläkthastighet MID Medium fläkthastighet HIGH Hög fläkthastighet — Swing Luftutlopp med svängning Sleep Komfortläge på/

• Varje tryckning på en knapp på kontrollpanelen och varje lyckad överförd signal från ärrkontrollen bekräftas med en ljudsignal.

• Alla funktioner hos produkten kan kontrolleras via kontrollpanelen eller ärrkontrollen med undantag för temperaturenhetens knapp som exklusivt finns på ärrkontrollen. IM_KAC14021WLAN_201221_V06_HR.indb 247IM_KAC14021WLAN_201221_V06_HR.indb 247 21/12/2020 10:3921/12/2020 10:39248 Svenska Size - A5

• Tryck på + / – knapparna eller timmerknappen på ärrkontrollen så ofta som behövs för att ställa in en tid från 1 till 24 timmar.

• Inställningen kommer att sparas i produkten efter 5 sekunder utan inmatning. Obs:

• Växling av produkten till på eller till standby manuellt kommer att avbryta timerinställningen.

• Timerinställningen kommer att förloras när respektive handling genomförs och tiden behöver ställas in igen. Timerinställningen kommer att förloras om ett fel uppstår (se skydd och felkoder). Fig.

Vattendränering Vatten samlas endast under kylning COOL och avfuktningsläge DRY. Under avfuktningsläge DRY töms vatten omedelbart genom det övre dräneringsutloppet och dräneringsslangen måste vara kontinuerligt ansluten. Vattnet måste dräneras genom slangen in i en lämplig behållare eller en dränering i närheten med det övre dräneringsutloppet. Varning Risk för översvämning! Lämna inte produkten utan uppsikt vid dränering till en extern behållare! Töm behållaren regelbundet för att undvika att det rinner över och orsakar vattenskador. Obs: Om vatten inte dräneras till en extern behållare och det övre dräneringsutloppet är stängt under kylningsläge COOL och avfuktningsläge DRY samlas vatten upp i en intern tank, som ska tömmas när den är full. I detta fall kommer produkten att avge en ljudsignal, medan indikatorn FULL lyser. Kylningsprocessen stoppas tills vattnet har tömts och produkten startats om. Varning Alla andra förhållanden och platser än de som nämns ovan kan resultera i reducerad prestanda hos produkten, skador och skador på egendom. Fig.

Inställning av temperaturen Tryck på / + eller / – knappen för att välja en temperatur mellan 16 °C och 31 °C. Fig.

Inställning av fläkthastigheten

• Tryck på knappen fläkthastighet SPEED / för att växla mellan hastighetsinställningarna.

• Respektive indikator på kontrollpanelen och på ärrkontrollen visas nuvarande inställning. Obs: Det finns ingen indikator för automatisk hastighetsinställning. Fig.

Justering luftutlopp Luftutloppet kan justeras i flera lägen för att passa behoven som behövs.

• Tryck på oscilleringsknappen SWING upprepade gånger för att slå på eller stänga av oscillering. Luftklaen kommer att oscillera kontinuerligt.

• För att stoppa luftklaen i önskad position tryck på knappen SWING igen. Obs: Flytta inte, öppna eller stäng luftklaen manuellt. Fig.

Inställning av timern Timern växlar produkten mellan på eller standby när en användardefinierad tid har förflutit. När slår på, kommer det senaste läget och inställning att användas. Den inställda varaktigheten kommer att räkna ned omedelbart.

• Tryck på knappen TIMER för timerprogrammet till på eller vänteläge för att ange inställningen för timern för antingen auto-på/av timer. Lampan respektive indikator för varje inställning kommer att tändas. IM_KAC14021WLAN_201221_V06_HR.indb 248IM_KAC14021WLAN_201221_V06_HR.indb 248 21/12/2020 10:3921/12/2020 10:39249 Svenska Fig.

Ta bort luftfiltren. Rengör luftfiltren i varmt vatten (under 40 °C) och neutralt rengöringsmedel. Fig.

Låt dem torka ordentligt innan de sätts tillbaka.

• Öppna inte höljet på produkten och för inte in något verktyg i någon luftventil.

• Denna produkt innehåller inga delar som repareras eller få service av användaren. Kontakta en kvalificerad specialist för att kontrollera den och reparera om så behövs. Nedmontering Fig.

Töm ut allt vatten från produkten och torka den med fläktläget Fan under en halv dag i ett torrt och varmt rum för att förhindra mögel. Växla produkten till standby. Koppla ifrån och fäst strömkabeln med kabelbandet på baksidan av produkten. Ta bort utblåsslangens montage från produkten. Täck alla utloppsuttag. Ta bort i batterierna från ärrkontrollen. Stäng luckan på väggadaptern. Transport Fig.

Vänta minst 2 timmar efter att enheten flyttas innan produkten tas i drift för att undvika skador på kylkretsen. Obs: Produkten är tung. Flytta därför produkten när så är möjligt genom att skjuta eller dra den, rulla den på hjulen. När lyft är oundvikligt, använd den infällda handtagen och lyft med två personer. Flytta inte produkten under drift. Tömma den interna tanken

• Koppla ifrån produkten från strömförsörjningen.

• Placera produkten med det nedre utloppsuttaget ovanför en lämplig behållare eller en dränering.

• Ta bort locket på det nedre dräneringsutloppet.

• Sätt tillbaka locket på utloppet igen när allt vatten tömts ut.

• Anslut kontakten till ett lämpligt uttag.

• Produkten är klar att slås på. Under vissa förhålladen (t.ex. hög fuktighet) kanske inte det självavdunstande systemet är tillräckligt för att hantera vattnet och överskottsvatten samlas i den interna behållaren, vilken måste tömmas såsom beskrivs ovan när den är full. Aktivering, installation och användning av WLAN/IoT funktioner Se för aktivering, installation och användning av WLAN/IoT funktioner, separata instruktioner med motsvarande rubrik. Rengöring och skötsel Fig.

Växla produkten till Standby och dra ur kontakten för att koppla ifrån den från elnätet. Obs: Rengör produkten varannan vecka. Rengör utsidan på produkten med en fuktig trasa med lite neutralt rengöringsmedel. Torka den med en luddfri trasa. Använd inte kemikalier, alkaliska, slipande eller andra aggressiva rengöringsmedel då de kan vara skadliga för ytan. IM_KAC14021WLAN_201221_V06_HR.indb 249IM_KAC14021WLAN_201221_V06_HR.indb 249 21/12/2020 10:3921/12/2020 10:39250 Svenska Size - A5 Felsökning Om problem uppstår under användningen, se följande tabell. Om problem inte kan lösas såsom anges under Lösning, kontakta tillverkaren. Varning Utför endast de steg som beskrivs in denna bruksanvisning! Alla ytterligare inspektioner, underhåll och reparation måste utföras av ett auktoriserat servicecenter eller liknande kvalificerad specialist. Problem Möjlig orsak Lösning Produkten startar inte Inte ansluten till elnätet Anslut till elnätet Strömsladden eller kontakten är defekt Fråga en specialist Andra elektriska defekter på produkten Fråga en specialist Fel uppstod Se skydd och felkoder Fjärrkontrollsfel Se nedan Fjärrkontrollen fungerar inte Batterierna är förbrukade Byt batterier Produkten är utanför området eller så hindras signalen Flytta ärrkontrollen närmare och ta bort hinder Andra elektriska defekter på ärrkontrollen Fråga en specialist Timern fungerar inte Osannolikt, motstridig eller fel tidsinställning Kontrollera timerinställningen Otillfredsställande kylning Närhet till värmekällor hindrar kylningsprocessen Flytta produkten eller ta bort värmekällan Ventilationen otillräcklig Se till att omgivning är tomt Öppet fönster eller dörr i rummet Stäng fönster /dörrar Utloppsslangen är inte ansluten eller är blockerad Anslut korrekt eller kontrollera och det finns blockering och ta bort den Luftfilter är blockerat Rensa luftfilter Temperatur inställd för högt Reglera temperaturkontrollen Buller Produkten står inte plant Ställ produkten plant Produktkontakter hindrade Ta bort hinder IM_KAC14021WLAN_201221_V06_HR.indb 250IM_KAC14021WLAN_201221_V06_HR.indb 250 21/12/2020 10:3921/12/2020 10:39251 Svenska Informationskrav Informationsblad Lokal luftkonditionering 626/2011 KAC 14021 WLAN 4,2 2,6 1,6

Obs: Brus från vatten hörs när produkten arbetar. De tär ett normalt ljud för kylmedlet som cirkulera i systemet. Skydd och felkoder Kod Orsak Lösning

Fel på rummets temperaturgivare Växla produkten till standby och koppla in kontakten igen

Fel på tempera- tursensorn för avdunstning Växla produkten till standby och koppla in kontakten igen

Kommunikations- fel på kontrollpa- nelen Växla produkten till standby och koppla in kontakten igen Obs: Kontakta servicecenter om felet uppstår regelbundet. IM_KAC14021WLAN_201221_V06_HR.indb 251IM_KAC14021WLAN_201221_V06_HR.indb 251 21/12/2020 10:3921/12/2020 10:39252 Svenska Size - A5 EU Informationsblad KAC 14021 WLAN 1/1 Denna produktinformation ges i enlighet med bilaga I sekt. 3 (d) av Kommissionsförordning (EU) Nr 206/2012 implementerat direktiv 2009/125/EC av europeiska parlamentet och av rådet beträande ecodesignkrav för luftkonditionering och komfortfläktar. Modellidentifierare KAC 14021 WLAN Symbol Värde Enhet Märkkapacitet för kylning P rated för kylning

Märkkapacitet för kylning P rated för uppvärmning inte tillämpligt

Beräknad eektinmatning för kylning P EER 1,6 kW Beräknad eektinmatning för uppvärmning

COP inte tillämpligt

Beräknad energieektivitetsförhållade EER

2,6 --- Beräknad koecient för prestanda COP

Energiförbrukning i avstängt termostatläge

Energiförbrukning i standbyläge P

2 W Elförbrukning för apparater med dubbla kanaler (för kylning)

för kylning inte tillämpligt kWh/a Elförbrukning för apparater med dubbla kanaler (för uppvärmning)

för uppvärmning inte tillämpligt kWh/a Elförbrukning för apparater med enstaka kanaler (för kylning)

för kylning 1,6 kWh/h Elförbrukning för apparater med enstaka kanaler (för uppvärmning)

för uppvärmning inte tillämpligt kWh/h Ljudeektinivå L

65 dB(A) Potential för global uppvärmning GWP 3 kg CO

likv. Kontaktinformation för att få ytterligare information Imtron GmbH Wankelstraße 5 85046 Ingolstadt, Germany IM_KAC14021WLAN_201221_V06_HR.indb 252IM_KAC14021WLAN_201221_V06_HR.indb 252 21/12/2020 10:3921/12/2020 10:39253 Svenska Den beräknade kylkapaciteten testades under följande förhållanden: Kylning Inomhus 35 °C (DB) 24 °C (WB) Obs:

• Denna produkt innehåller icke- fluoriderade växthusgaser hermetiskt förslutna) vilka är farliga för miljön och bidrar till den globala uppvärmningen om den släppts ut i atmosfären.

• Potential för global uppvärmning: GWP: 3

• Kylmedelsläckage bidrar till klimatförändringar. Kylmedel med lägre global uppvärmningspotential global warming potential(GWP) kan bidra till mindre global uppvärmning är ett kylmedel med högre GWP, om den läcker ut i atmosfären.

• Denna produkt innehåller en kylmedelsvätska med ett GWP likvärdig med 3. Det betyder att om 1 kg av denna kylmedelsvätska läcker ut i atmosfären kommer påverkan för den globala uppvärmningen att vara 3 gånger högre än 1 kg CO

, över en period på 100 år. Försök aldrig att själv försöka att påverka kylmedelskretsen eller demontera själva produkten utan fråga alltid en expert.

• Energiförbrukningen 1,610 kWh KAC 14021 WLAN per 60 minuter baserat på standard testresultat. Verklig förbrukning beror på hur produkten används och var den är placerad. Kopplingsschema Se bilaga. IM_KAC14021WLAN_201221_V06_HR.indb 253IM_KAC14021WLAN_201221_V06_HR.indb 253 21/12/2020 10:3921/12/2020 10:39Türkçe
