HASZNÁLATI ÚTMUTATÓ KAC 14021 WLAN Koenic

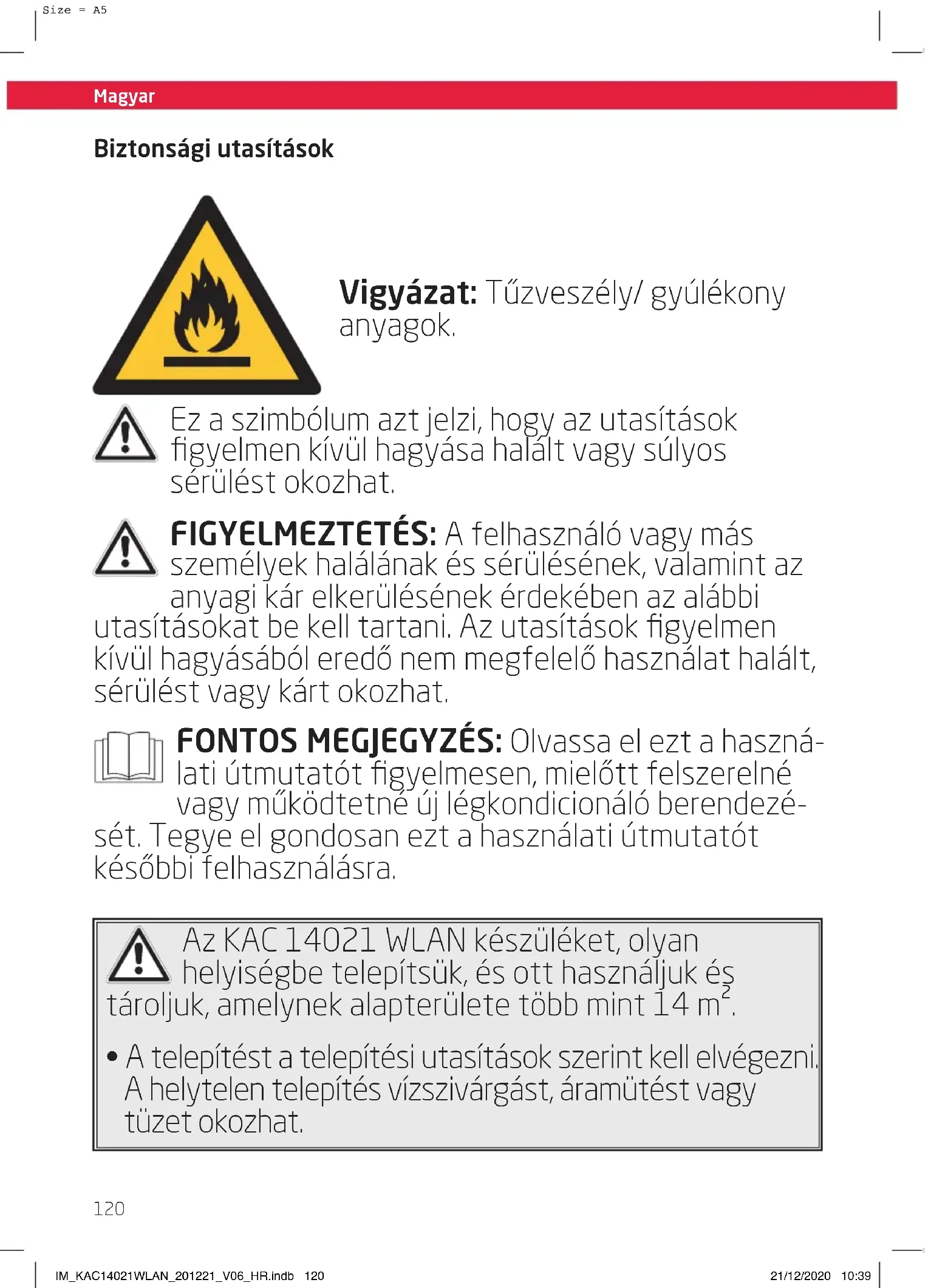

Size = A5 Biztonsági utasítások Vigyázat: Tűzveszély/ gyúlékony anyagok. Ez a szimbólum azt jelzi, hogy az utasítások figyelmen kívül hagyása halált vagy súlyos sérülést okozhat. FIGYELMEZTETÉS: A felhasználó vagy más személyek halálának és sérülésének, valamint az anyagi kár elkerülésének érdekében az alábbi utasításokat be kell tartani. Az utasítások figyelmen kívül hagyásából eredő nem megfelelő használat halált, sérülést vagy kárt okozhat. FONTOS MEGJEGYZÉS: Olvassa el ezt a haszná- lati útmutatót figyelmesen, mielőtt felszerelné vagy működtetné új légkondicionáló berendezé- sét. Tegye el gondosan ezt a használati útmutatót későbbi felhasználásra. Az KAC 14021 WLAN készüléket, olyan helyiségbe telepítsük, és ott használjuk és tároljuk, amelynek alapterülete több mint 14 m².

• A telepítést a telepítési utasítások szerint kell elvégezni. A helytelen telepítés vízszivárgást, áramütést vagy tüzet okozhat. IM_KAC14021WLAN_201221_V06_HR.indb 120IM_KAC14021WLAN_201221_V06_HR.indb 120 21/12/2020 10:3921/12/2020 10:39Magyar

Biztonsági utasítások

• Csak a mellékelt kiegészítőket és alkatrészeket és célszerszámokat használja a telepítéshez. A nem szabványos alkatrészek használata vízszivárgást, áramütést, tüzet és sérülést vagy anyagi kárt okozhat.

• Győződjön meg róla, hogy a használt konnektor földelt, és megfelelő feszültségű. Az áramkábel három érintkezős, földelt dugasszal van ellátva, hogy óvjon az áramütéstől. A feszültségadatok az egység típustábláján találhatók.

• Az egységet megfelelően földelt fali konnektorral kell használni. Ha a használni kívánt fali konnektor földelése vagy lomha biztosítékos vagy megszakítós védelme nem megfelelő (a szükséges biztosíték vagy megszakító az egység maximális áramerősségétől függ. A maximális áramerősség adat az egység típustábláján található), szereltessen fel képzett villanyszerelővel megfelelő konnektort.

• Az egységet sík, szilárd felületre telepítse. Ha nem ezt teszi, az kárt vagy túlzott zajt és vibrációt okozhat.

• Az egység közelében nem lehetnek akadályok, hogy az megfelelően működhessen, és csökkentsük a biztonsági kockázatokat.

• NE módosítsa az áramkábel hosszát, és ne használjon hosszabbítót az egység áramellátásához. IM_KAC14021WLAN_201221_V06_HR.indb 121IM_KAC14021WLAN_201221_V06_HR.indb 121 21/12/2020 10:3921/12/2020 10:39Magyar

Size = A5 Biztonsági utasítások

• NE ossza meg a konnektort más elektromos készülékekkel. A nem megfelelő áramellátás tüzet vagy áramütést okozhat.

• NE telepítse a légkondicionáló berendezést nedves helyiségbe, például fürdőszobába vagy mosóhelyiségbe. Ha túl sok víznek van kitéve, az elektromos alkatrészeknél rövidzárlat keletkezhet.

• NE telepítse az egységet olyan helyre, ahol éghető gázok fordulhatnak elő, mivel ez tüzet okozhat.

• Az egységen kerekek vannak a mozgatásához. Ne használja a kerekeket vastag szőnyegen vagy akadályokon át, mivel ez felbillenést okozhat.

• NE használjon olyan egységet, amelyet leejtettek, vagy amely megsérült.

• Az elektromos fűtéssel rendelkező készüléket legalább 1 méter távolságra kell elhelyezni éghető anyagoktól.

• Ne érjen az egységhez, ha a keze vizes vagy nedves, vagy ha mezítláb áll vizes padlón.

• Ha a légkondicionálót használat közben fellökték, kapcsolja ki az egységet, és azonnal áramtalanítsa. Szemrevételezéssel vizsgálja meg az egységet, hogy az nem károsodott-e. Ha arra gyanakszik, hogy az egység megsérült, forduljon segítségért szerelőhöz vagy az ügyfélszolgálathoz.

• Zivatarkor áramtalanítani kell, hogy elkerüljük a gép károsodását villámcsapás által. IM_KAC14021WLAN_201221_V06_HR.indb 122IM_KAC14021WLAN_201221_V06_HR.indb 122 21/12/2020 10:3921/12/2020 10:39Magyar

Biztonsági utasítások

• A légkondicionálót oly módon kell használni, hogy az védve legyen nedvességtől, pl. kondenzáció, fröccsenő víz, stb. Ne helyezze a légkondicionálót olyan helyre, és ne tárolja olyan helyen, ahol beleeshet vagy behúzhatják vízbe vagy bármely más folyadékba. Azonnal áramtalanítsa, ha ez megtörténik.

• Minden elektromos bekötést szigorúan az egység belsejében lévő kapcsolási rajz szerint kell elvégezni.

• Az egység áramköri lapja (PCB) biztosítékkal van ellátva túlfeszültség elleni védelemként. A biztosíték jellemzői az áramköri lapon találhatók.

• A készüléket 8 évesnél idősebb gyermekek és csökkent testi, érzékszervi vagy értelmi képességű vagy tapasztalatlan és tudatlan személyek felügyelet mellett használhatják, vagy ha tájékoztatást kaptak a készülék biztonságos használatáról, és megértették a fennálló kockázatokat. A készülékkel nem játszhatnak gyermekek. Gyermekek nem tisztíthatják vagy tarthatják karban a készüléket felügyelet nélkül (az európai országokra vonatkozik).

• A gyermekeket felügyelet alatt kell tartani, hogy ne játsszanak a készülékkel. A gyermekeket folyamatos felügyelet alatt kell tartani a készülék körül.

• Ha az áramkábel megsérül, azt a gyártónak, szerviz megbízottjának vagy hasonlóan képzett személynek kell kicserélnie, hogy elkerüljük a kockázatokat. IM_KAC14021WLAN_201221_V06_HR.indb 123IM_KAC14021WLAN_201221_V06_HR.indb 123 21/12/2020 10:3921/12/2020 10:39Magyar

Size = A5 Biztonsági utasítások

• Tisztítás vagy egyéb karbantartás előtt a készülék áramdugaszát ki kell húzni a konnektorból.

• Ne távolítson el semmilyen rögzített burkolatot. Sose használja a készüléket, ha az nem működik megfelelően, vagy ha leejtették vagy megsérült.

• Ne vezesse az áramkábelt szőnyeg alatt. Ne fedje le ágyelővel, futóval vagy hasonló burkolattal. Ne vezesse bútorok vagy készülékek alatt. Tartsa távol olyan területektől, amelyeken gyakran járnak, és biztosítsa, hogy ne borítsák fel.

• Ne használja a készüléket, ha megsérült az áramkábel, a dugasz, a biztosíték vagy a megszakító. Selejtezze ki az egységet, vagy vigye vissza egy felhatalmazott szervizbe, hogy megvizsgálják és/ vagy megjavítsák.

• A tűzesetek vagy áramütés kockázatának csökkentése érdekében ne használja az eszközt telepített, sebességszabályzó eszközzel.

• A készüléket az országos bekötési szabályok szerint kell telepíteni.

• Forduljon a felhatalmazott szervizszerelőhöz az egység javítása vagy karbantartása céljából.

Biztonsági utasítások

• A terméket csak a használati útmutatóban megadott funkciókra használja.

• Tisztítás előtt kapcsolja ki a készüléket, és húzza ki az áramdugaszt.

• Áramtalanítsa az egységet, ha szokatlan hangokat, szagot vagy füstöt észlel.

• A kezelőtábla gombjait csak az ujjaival nyomja le.

• Ne távolítson el semmilyen rögzített burkolatot. Sose használja a készüléket, ha az nem megfelelően működik, vagy ha leejtették vagy megsérült.

• Ne kapcsolja be vagy állítsa le az egységet az áramkábel bedugásával vagy kihúzásával.

• Ne használjon veszélyes vegyszereket a tisztításhoz, és ezek ne érintkezzenek az egységgel. Ne használja az egységet gyúlékony anyagok vagy gőzök jelenlétében, mint például alkohol, rovarirtó, benzin, stb.

• A légkondicionálót mindig függőleges helyzetben szállítsa, és állítsa szilárd, sík felületre használat közben.

• Mindig forduljon képzett személyhez javítások elvégeztetéséhez. Ha a sérült áramkábelt ki kell cserélni, csak a termék gyártójától beszerzett, új áramkábelt szabad használni, javítani nem.

• A dugaszt a fejénél fogva húzza ki.

• Kapcsolja ki a terméket, ha nem használja.

• Az elemeket gyermekektől mindig elzárva tartsa. IM_KAC14021WLAN_201221_V06_HR.indb 125IM_KAC14021WLAN_201221_V06_HR.indb 125 21/12/2020 10:3921/12/2020 10:39Magyar

Size = A5 Biztonsági utasítások

• Ha lenyelték az elemeket, azonnal kérjen orvosi segítséget.

• A kifolyt elemekhez csak megfelelő védőeszközzel nyúljon és azonnal gondoskodjon az ártalmatlanításukról. Ha sav szivárog az elemből, ügyeljen arra, hogy ne kerüljön a bőrre vagy a szembe. Ha a szembe vagy szájba elemsav kerülne, azonnal öblítse ki alaposan bő vízzel és kérjen orvosi segítséget. Ha az elemsav bőrrel kerülne érintkezésbe, mossa le az érintett bőrfelületet bő vízzel és szappannal.

• Mielőtt az elemeket beteszi a termékbe, tisztítsa meg az elem és a termék érintkezőit.

• Ne használjon együtt régi és új elemeket, különböző típusú vagy különböző gyártótól származó elemeket.

• Mindig egyszerre az összes elemet cserélje ki.

• Csak a javasolt elemeket használja a termékhez; lásd műszaki adatok.

• Ügyeljen a polaritásra (+ és -) amikor beteszi az elemeket. Vegye figyelembe a terméken és az elemen található jelöléseket.

• Vegye ki az elemeket a termékből, ha hosszabb ideig nem használja.

Biztonsági utasítások

• Ne próbálja meg feltölteni a nem újratölthető elemeket.

• Soha ne tegye ki az elemeket olyan szélsőséges környezeti hatásoknak, mint meleg, hideg vagy nedvesség.

• Ne zárja rövidre az elemek pólusait. Soha ne tárolja úgy az elemeket, hogy azok kölcsönösen rövidre zárják egymást vagy más fémtárgyak rövidre zárhassák őket. Figyelmeztetések (az R290 hűtőanyagra vonatkozik)

• Csak a gyártó által javasolt eszközöket használjon a fagymentesítő folyamat felgyorsításához vagy tisztításhoz.

• A készüléket olyan helyiségben tárolja, ahol nincs folyamatosan működő gyújtóforrás (például: nyílt láng, működő gázkészülék vagy működő elektromos hősugárzó).

• Ne lyukassza ki, és ne égesse meg.

• Az országos gázszabályokat be kell tartani.

• A szellőzőnyílásokat tartsa szabadon.

• A készüléket úgy kell tárolni, hogy az ne sérülhessen mechanikusan. IM_KAC14021WLAN_201221_V06_HR.indb 127IM_KAC14021WLAN_201221_V06_HR.indb 127 21/12/2020 10:3921/12/2020 10:39Magyar

Size = A5 Biztonsági utasítások

• A készüléket jól szellőzött helyen kell tárolni, ahol a helyiség mérete megfelel a használathoz meghatározott helyiségméretnek.

• Minden személynek, aki hűtőanyag körrel dolgozik, vagy behatol abba, rendelkeznie kell aktuálisan érvényes igazolással egy iparilag akkreditált minősítő hatóságtól, amely igazolja szakértelmét, hogy biztonságosan kezelhet hűtőanyagokat, összhangban az iparilag elismert minősítő specifikációval.

• A szervizelést csak a berendezés gyártója által javasolt módon szabad végrehajtani. Az olyan karbantartást és javítást, amelyhez további képzett személyzet segítségére van szükség, a gyúlékony hűtőanyagokkal való bánásmódban jártas személy felügyelete alatt kell elvégezni.

• Gyúlékony hűtőanyagokat tartalmazó berendezések szállítása. Lásd a szállítási szabályokat.

• Berendezések jelölése jelek használatával. Lásd a helyi szabályokat.

• Gyúlékony hűtőanyagokat használó berendezések ártalmatlanítása. Lásd az országos szabályokat.

• Berendezések/készülékek tárolása. A berendezést a gyártó utasításai szerint kell tárolni. IM_KAC14021WLAN_201221_V06_HR.indb 128IM_KAC14021WLAN_201221_V06_HR.indb 128 21/12/2020 10:3921/12/2020 10:39Magyar

Biztonsági utasítások

• Kábelezés Ellenőrizze, hogy a kábelezés ne legyen kitéve kopásnak, korróziónak, túlzott nyomásnak, vibrációnak, éles peremeknek vagy bármely más káros környezeti hatásnak. Az ellenőrzés során tartsa szem előtt az öregedés vagy kompresszoroktól vagy ventilátoroktól származó folyamatos vibráció hatásait.

• Gyúlékony hűtőanyagok észlelése Semmilyen körülmények között ne használjon potenciális gyújtóforrásokat a hűtőanyag szivárgásának keresése vagy észlelése során. Halogén zseblámpát (vagy bármely más, nyílt lángot használó érzékelőt) nem szabad használni. Megjegyzés fluort nem gázokról

• A hermetikusan szigetelt berendezés fluort nem, üvegházhatású gázokat tartalmaz. A fluort nem, üvegházhatású gázok típusára, mennyiségére és tonnákban kifejezett C0

ekvivalensére vonatkozó speciális információk (egyes típusoknál) a magán az egységen lévő, megfelelő címkén találhatók.

• Az egység telepítését, szervizelését, karbantartását és javítását képzett szerelőnek kell végeznie.

• Az egység leszerelését és újrahasznosítását képzett szerelőnek kell végeznie. IM_KAC14021WLAN_201221_V06_HR.indb 129IM_KAC14021WLAN_201221_V06_HR.indb 129 21/12/2020 10:3921/12/2020 10:39Magyar

Size = A5 Biztonsági utasítások

• Az első használat előtt körültekintően olvassa el ezt az útmutatót. A biztonsági információk, valamint előírások fontos információkat tartalmaznak az Ön biztonsága, valamint a készülék használata és ápolása vonatkozásában. Őrizze meg az útmutatót és adja oda a készülékkel együtt, ha harmadik személynek továbbadja.

• A veszélyes helyzetek megelőzése érdekében ne használja a készüléket más célra, mint a jelen utasításban leírtak. A helytelen használat veszélyes és a garancia elvesztésével jár.

• A termék használata előtt figyelmesen olvassa el a használati útmutatót. Ismerkedjen meg a kapcsolók működtetésével, beállításával és funkcióival. Sajátítsa el a biztonsági és használati utasításokat és tartsa be azokat, hogy elkerülje a kockázatokat és veszélyeket.

• Csak a használati útmutatónak megfelelően használja és szerelje össze a terméket.

• A beszerelés megkezdése előtt vizsgálja meg a falat, amelyre kimenő levegő csövét akarja felszerelni. Ellenőrizze, hogy nincsenek a falba rejtett hálózati vezetékek, víz vagy gázcsövek vagy más tárgyak, melyeket a fúrógéppel eltalálhat.

• A beszerelés közben tartsa távol a gyerekeket és a háziállatokat. Lenyelhetik a kisebb darabokat - fulladásveszély.

• Csak megfelelő szerszámokat használjon a termék felszereléséhez.

• Ügyeljen rá, hogy jól meghúzza a csavarokat, de ne húzza túl azokat. Az egységen megjelenő szimbólumok magyarázata FIGYELMEZTETÉS A szimbólum azt jelzi, hogy a termék gyúlékony hűtőanyaggal működik. Ha a hűtőanyag kiszivárog, és külső gyújtóforrással érintkezik, tűzveszély áll fenn. VIGYÁZAT A szimbólum azt jelzi, hogy a kezelési útmutatót gondosan el kell olvasni. VIGYÁZAT A szimbólum azt jelzi, hogy a berendezést szervizsze- mélyzetnek kell kezelnie a telepítési útmutató szerint. VIGYÁZAT A szimbólum azt jelzi, hogy tájékoztatás áll rendelkezésre, mint például a kezelési útmutató vagy a telepítési útmutató. IM_KAC14021WLAN_201221_V06_HR.indb 130IM_KAC14021WLAN_201221_V06_HR.indb 130 21/12/2020 10:3921/12/2020 10:39131 Magyar Gratulálunk! Köszönjük, hogy KOENIC terméket vásárolt. Kérjük, fi gyelmesen olvassa el ezt a használati útmutatót és tartsa meg későbbi használatra. Rendeltetésszerű használat Ez a légkondicionálót beltéri helyiségek lehűtésére vagy párátlanítására tervezték. Csak az alábbi útmutatónak megfelelően használja. Ettől eltérő használata a termék károsodását vagy személyi sérülést okozhat. Az Imtron GmbH nem vállal felelősséget a termék nem körültekintő, illetve helytelen használatából, valamint a gyártó által meghatározott rendeltetéstől eltérő használatból eredő, a készülékben vagy az Ön értékeiben bekövetkezett károkért, vagy személyi sérülésekért. Az első használat előtt Óvatosan vegye ki a terméket és az alkatrészeket az eredeti csomagolából. Ajánlatos az eredeti csomagolást megőrizni, hogy abban tárolhassa a készüléket. Ha kidobja az eredeti csomagolást, legyen tekintettel a hatályos jogszabályokra. Ha bármilyen kérdése van a hulladékkezeléssel kapcsolatban, lépjen kapcsolatba a helyi hulladékkezelési központtal. Ellenőrizze, hogy a szállított alkatrészek hiánytalanul és épen megvannak-e. Ha a szállított termékek hiányosak vagy sérültek, azonnal lépjen kapcsolatba a viszonteladóval. A kicsomagolás után a Tisztítás és karbantartás fejeztben leírtak szerint járjon el. Ártalmatlanítás Ne tegye ezt a készüléket a válogatás nélküli kommunális hulladékba. Vigye el a villamos és elektronikus készülékek számára kijelölt WEEE gyűjtőpontba. Ha így tesz, segít megőrizni a természeti erőforráso- kat és védi a környezetet. További információért vegye fel a kapcsolatot az értékesítőjével vagy a helyi hatósággal. A készülék leszerelése előtt a hűtőközeget szakképzett szakembernek kell az állami és helyi előírásoknak megfelelően kinyernie és a megsemmisítenie. Hulladékok illegális ártalmatlanítása erdőkben és a természetben veszélyezteti az egészségünket, mivel veszélyes anyagok szabadulhatnak ki, bekerülhetnek a talajvízbe, és ez által a táplálékláncba. Az elemek megsemmisítését végezze környezetbarát módon. Ne dobja az elemeket a háztartási hulladékok közé. Használja a helyi ártalmatlanító-begyűjtő rendszert, vagy kérje ki kereskedőjének tanácsát. Tartalom 1 x Hordozható légkondicionáló 1 x Távirányító 1 x Fali vízcső kupakkal 1 x Lefolyótömlő 1 x Kifúvó adapter 1 x Kifúvó tömlő 1 x Ablak kimeneti adapter 1 x Fali adapter 4 x Fali tipli 4 x Csavar 2 x Telepek (R03/AAA típus) 1 x Használati útmutató 1 x Warranty Card Műszaki adatok Áramellátás : 220 - 240 V~ 50 Hz Névleges bemeneti teljesítmény : 1610 W/ 7,0 A Védelmi osztály : I Biztosíték : 250 V T3.15AL Legfeljebb a következő méretű szobákhoz való : 14000 BTU/h Hűtőközeg : R290/ 280 g Frekvenciatartomány : 2412 - 2472 MHz Maximális RF teljesítmény : 20 dbm Megfelelőségi nyilatkozat Az Imtron GmbH ezennel kijelenti, hogy a KAC 14021 WLAN típusú rádióberendezés megfelel a 2014/53/EU irányelvnek. Az EU- megfelelőségi nyilatkozat teljes szövege a következő internetes címen érhető el: http://www.koenic-online.com/nc/suche.html IM_KAC14021WLAN_201221_V06_HR.indb 131IM_KAC14021WLAN_201221_V06_HR.indb 131 21/12/2020 10:3921/12/2020 10:39132 Magyar Size - A5 Impedancia információ: Az EN 61000-3-11 szabványnak való megfelelés érdekében a KAC 14021 WLAN terméket csak| Zsys | = 0,362 ohm vagy annál alacsonyabb impedanciával ellátott tápellátó rendszerhez lehet csatlakoztatni. Mielőtt a terméket csatlakoztatná a nyilvános energiahálózathoz, kérjük, forduljon a helyi energiaellátó hatósághoz, hogy megbizonyosodjon arról, hogy az energiahálózat megfelel-e a fenti követelményeknek. Kezelés és alkatrészek

1. Távirányító jeladó

3. Be-/kikapcsoló gomb

5. Levegőkimenet oszcilláció gomb

6. Éjszakai üzemmód gomb

7. Elemtartó rekesz fedéllel

8. Hőmérséklet mértékegység gomb °C / °F

9. Ventilátor speed gomb

10. Módválasztó gomb

Süllyesztett fogantyú (mindkét oldalon)

Hálózati kábel és csatlakozó (nem látható)

Alsó lefolyó kimenet

Felső lefolyó kimenet

Ventilátor-fordulatszám jelzőlámpa

Módválasztó jelzőlámpa

POWER be-/kikapcsoló gomb

SWING levegőkimenet oszcilláció gomb

Fali csatorna sapkával

Fali tipli (x4) IM_KAC14021WLAN_201221_V06_HR.indb 132IM_KAC14021WLAN_201221_V06_HR.indb 132 21/12/2020 10:3921/12/2020 10:39133 Magyar Üzembe helyezés Elhelyezés Az üzembe helyezés helyének kiválasztásakor vegye figyelembe a következő pontokat:

• Figyeljen az összes biztonsági utasításra!

• Biztosítsa a minimális környező távolságot: minden irányba 30 cm-t és 100 cm-t minden más elektromos terméktől.

• Tartsa a minimális 50 cm környező távolságot a kimeneti fali aljzat körül, és óvja tárgyaktól és a nedvességtől.

• Győződjön meg róla, hogy a termék mögött lévő fal egy külső fal, nem pedig elválasztó, és a furatok biztonságos módon elkészíthetők, nem akadályozzák azokat rejtett tárgyak a falban.

• Győződjön meg róla, hogy van elérhető megfelelő fali aljzat a kívánt helyen, és az a telepítés után is elérhető marad.

• Vegye figyelembe, hogy a párátlanítás során a termék belsejébe víz gyülemlik fel, amelyet a csatlakoztatott lefolyótömlőn folyamatosan el kell vezetni egy megfelelő tartályba vagy egy közeli lefolyóba.

• Győződjön meg róla, hogy semmi nem akadályozza a légáramlást. Megjegyzés: Ha a terméket vízszintes helyzetben szállították, nem szabad áram alá helyezni 24 óráig, hogy elkerüljük a hűtőrendszer károsodását. Levegőkimenet A kimeneti csövet és az adaptert a használati mód szerint kell felszerelni vagy eltávolítani:

• COOL üzemmód: szerelje fel a kimeneti csövet

• FAN, DEHUMIDFY üzemmód: szerelje fel a kimeneti csövet Falra szerelés (Részek: N, O, P)

. ábra Csavarja be a fali adaptert és a kimeneti adaptert a kimeneti cső mindkét oldalára. Csatlakoztassa a kimeneti adaptert a termék légkimenetéhez.

. ábra A fali csatornát mintaként használva jelölje meg a falon a furatok távolságát. Fúrja ki a furatokat egy megfelelő szerszámgéppel. Tisztítsa ki a furatokat, és a mellékelt csavarok és tiplik segítségével szerelje fel a fali csatornát. Csatlakoztassa a fali csatlakozót a fali adapterbe. Megjegyzés:

• A kimeneti cső bővíthető és zsugorítható, de az optimális teljesítmény érdekében tartsa minimálisan a kimeneti cső hosszát.

• Ne hosszabbítsa meg a kimeneti csövet.

• Kerülje a túlhajlítást.

• Kövesse a megfelelő részben megadott leszerelési utasításokat, ha a terméket hosszabb ideig nem fogja használni. Ablakba szerelés (Részek: N, O, Q)

. ábra A kimeneti cső rögzíthető nyitott vagy döntött ablakba egyaránt. Csavarozza az ablak kimeneti adaptert a kimeneti cső nyitott végére. Csatlakoztassa az ablakkimeneti adaptert a kimeneti cső nyitott végére. Lefolyótömlő A lefolyótömlő használatos a víznek a felső lefolyókimenetből való leeresztéséhez.

. ábra Távolítsa el a gumi dugót a felső lefolyó kimenetből, és a lehető legtovább tolja be a lefolyótömlőt. A lefolyótömlő másik végét vezesse el egy megfelelő tartályba vagy a közeli lefolyóba. Megjegyzés:

• A beállított módtól függően a víz vagy közvetlenül van elvezetve vagy egy belső tartályba kerül összegyűjtésre. Ennek megfelelően ürítse ki a vizet.

• Használaton kívül csatlakoztassa a lefolyó- tömlő nyitott végét a lefolyótömlő tartóhoz.

• Használaton kívül mindig zárja le a lefolyó kimeneteket.

• Kövesse a megfelelő részben megadott leszerelési utasításokat, ha a terméket hosszabb ideig nem fogja használni. IM_KAC14021WLAN_201221_V06_HR.indb 133IM_KAC14021WLAN_201221_V06_HR.indb 133 21/12/2020 10:3921/12/2020 10:39134 Magyar Size - A5 Vezérlőpult Távirá- nyító Funkció Bekapcsolás vagy készenlét. Érték növelése, pl. hőmérséklet vagy időzítő Érték csökkentése, pl. hőmérséklet vagy időzítő Módválasztó gomb Ventilátor-fordulat- szám választógomb Alvás mód be/ki Ventilátor kimenet oszcilláció be/ki

°C °F Hőmérséklet mértékegység beállítása Időzítő beállítása Megjegyzés: A készülék önpárologtató rendszerrel van felszerelve. A kondenzvíz önmagától elpárolog, és a légnyíláson keresztül távozik. Felhívjuk figyelmét, hogy a beállított üzemmódtól függően a víz a belső tartályban gyűlik össze, vagy a tömlőn keresztül kiürül. Használat

. ábra Be-/Kikapcsolás A termék csak Készenléti üzemmódba kapcsolható be. Húzza ki a hálózati csatlakozót az elektromos hálózatról való leválasztáshoz. Nyomja meg a be/ki gombot vagy az POWER gombot a termék bekapcsolásához vagy készenlét üzemmódba kapcsolásához. Megjegyzés:

• Áramszünet után vagy amikor a termék rövid időn belül kerül készenléti, majd újra bekapcsolt állapotba, a hűtőkompresszor 3 perc után fog újraindulni (késleltetett indítás). Ez a hűtőkör károsodás elkerülése végett van.

• Ha a termék meg van döntve, kapcsolja készenléti üzemmódba, és azonnal húzza ki a hálózati aljzatból. Várjon legalább 2 órát a termék ismételt működtetése előtt, hogy elkerülje a hűtőkör károsodását.

• A hálózatból való kihúzás előtt mindig kapcsolja készenléti üzemmódba a terméket. Távirányító

. ábra Távolítsa el az elemtartó fedelét. Helyezzen be 2 darab (R03/AAA típusú) elemet, hogy közben ügyel a megfelelő polaritásra. Zárja vissza az elemtartót. A vezérlőpult és a távirányító egy- szerre történő használata a termék és a távirányítón megjelenő információ eltérését okozhatja. Megjegyzés:

• Nyomja meg a távirányító bármelyik gombját, és a készülék fogadja a távirányító aktuális beállításait.

• A távirányító jelei a gomb megnyomását követően rövid késleltetéssel kerülnek átvitelre. Ezt a folyamatot egy szimbólum megjelenése jelzi a távirányító kijelzőjén. IM_KAC14021WLAN_201221_V06_HR.indb 134IM_KAC14021WLAN_201221_V06_HR.indb 134 21/12/2020 10:3921/12/2020 10:39135 Magyar Üzemmód Üzem- mód Leírás Alkalmazás Cool Hűtés üzemmód

• lehűti a szoba hőmér- sékletét

• a kompresszor működik és leáll a beállított hőmérséklet fenntartá- sának érdekében

• a ventilátor fordulat- száma és a beállított hőmérséklet módosít- ható Dry Párátlanítás üzemmód

• párátlanítja a szobát a ventilátor segítségével

• a ventilátor fordulat- száma és a beállított hőmérséklet nem módosítható Fan Ventilátor üzemmód

• a ventilátor fordulatszá- ma módosítható

• a hőmérséklet nem módosítható Timer Időzítő üzemmód

• felhasználó által meghatározott időben be és/vagy készenléti módba kapcsolja a terméket Kényelmi mód

• A beállított hőmér- séklet 30 perc után 1°C-kal, további 30 perc után ismét 1 ° C-kal növekszik, és a ki- jelző nem fog világítani.

• Ventilátor vagy párát- lanítás módban nem elérhető Jelzőlámpák Vezérlő- pult Távirányí-

TIMER OFF Automatikus kikapcsolás aktiválva DRY Dry Párátlanítási módban működik FAN Fan Ventilátor módban működik COOL Cool Hűtés módban működik °C Egység jelzőlámpa °F Egység jelzőlámpa LOW Low (alacsony) ven- tilátor-fordulatszám MID Közepes ventilátor- fordulatszám HIGH High (magas) ventilátor- fordulatszám — Swing Levegő kimenet oszcilláció Sleep Kényelmi mód be/ki

Készülék bekapcsolva/ készenlét

Jelátvitel Megjegyzés:

• A távirányító minden gombnyomását és a távirányítóról végrehajtott minden sikeres jelátvitelt hangjelzés erősít meg.

• A termék minden funkciója vezérelhető a vezérlőpultról vagy a távirányítóról, a hőmérsékleti egység gomb kivételével, amely kizárólag a távirányítón található. IM_KAC14021WLAN_201221_V06_HR.indb 135IM_KAC14021WLAN_201221_V06_HR.indb 135 21/12/2020 10:3921/12/2020 10:39136 Magyar Size - A5

. ábra Az időzítő beállítása Az időzítő be vagy készenléti módba kapcsolja a terméket a felhasználó által beállított idő leteltekor. Bekapcsoláskor az utolsó üzemmód és beállítás lesz használatban. A beállított időtartamok visszaszámlálása azonnal elkezdődik

• Nyomja meg az időzítő beállító gombját TIMER bekapcsoláskor vagy készenléti állapotban az időzítő beállításának megadásához az automatikus be- vagy kikapcsolási időzítőhöz. Az egyes beállítások megfelelő jelzőlámpái fognak kigyulladni.

• Nyomja meg a + / – gombokat vagy az adott TIMER gombot a távirányítón, ahogy szükséges az idő 1-24 óra közötti beállításához.

• A beállítás tárolódik a termékben, ha 5 másodpercig semmilyen bevitelre nem kerül sor. Megjegyzés:

• A termék manuális be- vagy készenléti üzemmódba kapcsolása törli az időzítő beállítását.

• Az időzítő beállítások a megfelelő műveletek végrehajtása után elvesznek, és újra be kell állítani az időt. Az időzítő beállítás hiba esetén el fog veszni (lásd a védelem és hibakódok).

. ábra Vízlefolyó A víz csak a hűtés COOL és párátlanítás módban DRY kerül összegyűjtésre. Párátlanítási üzemmódban DRY a víz közvetlenül a felső lefolyó kimeneten keresztül kerül leeresztésre, és a lefolyótömlőnek csatlakoztatva kell lennie. A vizet a tömlőn keresztül kell leereszteni egy megfelelő tartályba vagy egy közeli lefolyóba a felső lefolyó kimenet segítségével. Figyelmeztetés Kifolyásveszély! Ne hagyja a terméket felügyelet nélkül, ha egy külső tartályba ereszti le a vizet. Ürítse ki gyakran a tartályt, hogy elkerülje a túlfolyást és a víz okozta károsodást. A termék a következő környezeti hőmérsékletben használható: Üzemmód Hőmérséklet COOL 17 °C (62 °F) - 35 °C (95 °F) DRY 17 °C (55 °F) - 35 °C (95 °F) Figyelmeztetés A fent említett bármely más feltétel és helyszín a termék teljesítményének csökkenését, sérülését és anyagi károkat eredményezhet.

. ábra A hőmérséklet beállítása Nyomja meg többször egymás után a / + vagy / – gombot a 16 °C és 31 °C közötti hőmérséklet-beállítás kiválasztásához.

. ábra A ventilátor-fordulatszám beállítása

• Nyomja meg a ventilátor-fordulatszám SPEED / gombot a fordulatszám- beállítások közötti váltáshoz.

• A vezérlőpult és a távirányító megfelelő jelzőlámpája mutatja az aktuális beállítást. Megjegyzés: Az automatikus fordulatszám-beállításnak nincs jelzőlámpája.

. ábra Levegőkimenet beállítás A levegőkimenet bármilyen üzemmódban beállítható a kívánt igények kielégítésére.

• Nyomja meg többször az oszcilláció gombot SWING az oszcilláció be vagy kikapcsolásához. A légterelő folyamatosan oszcillálni fog.

• A légterelő egy adott pontban való leállításához nyomja meg újra a SWING gombot. Megjegyzés: Ne mozgassa, nyissa ki vagy zárja el a légterelőt manuálisan. IM_KAC14021WLAN_201221_V06_HR.indb 136IM_KAC14021WLAN_201221_V06_HR.indb 136 21/12/2020 10:3921/12/2020 10:39137 Magyar

. ábra Távolítsa el a légszűrőket. Meleg vízben (40 °C alatt) semleges tisztítószerrel tisztítsa meg a légszűrőket.

. ábra Felhelyezés előtt hagyja alaposan megszáradni.

• Ne nyissa fel a termékházat, és ne helyezzen semmilyen eszközt a szellőzőnyílásokba.

• A termék nem tartalmaz semmilyen a fogyasztó által javítható vagy szervizelhető alkatrészt. Lépjen kapcsolatba egy képzett szakemberrel az átvizsgáláshoz és a szükség szerinti javításhoz. Leselejtezés

. ábra Eresszen le minden vizet a termékből és ventilátor üzemmód Fan segítségével egy száraz, meleg szobában a penészesedés elkerülése érdekében fél napon át szárítsa ki. Kapcsolja a terméket készenléti módba. Húzza ki a terméket a hálózatból, és tekerje a hálózati kábelt a kábeltartó köré. Távolítsa el a kimeneti cső szerelvényt a termékről és a fali csatornából. Zárja be a fali csatornát a dugóval. Takarja le az összes lefolyó kimenetet. Vegyek ki az elemeket a távirányítóból. Zárja be a fali adapter fedelét. Szállítás

. ábra A mozgatás után várjon legalább 2 órát a termék működtetésével, hogy elkerülje a hűtőkör károsodását. Megjegyzés: A termék nehéz. Ezért amikor csak lehetséges, tolja vagy húzza a terméket a görgőkön. Amikor az emelés elkerülhetetlen, a süllyesztett fogantyúkat használja, és két ember emelje fel a terméket. Működés közben ne mozgassa a készüléket. Megjegyzés: Ha a víz nincs leeresztve egy külső tartályba és a felső lefolyó kimenet zárva van COOL hűtés üzemmódban és DRY párátlanító üzemmódban, a víz egy belső tartályba kerül összegyűjtésre, amit megteltekor ki kell üríteni. Ebben az esetben a termék hangjelzést ad, miközben a FULL jelzőlámpa világít. A hűtési folyamat addig áll le, amíg a vizet le nem engedik és a terméket újra nem indítják. Belső tartály kiürítése

• Válassza le a terméket az áramforrásról.

• Helyezze el a terméket, hogy az alsó lefolyó kimenet egy megfelelő tartály vagy lefolyó felé kerüljön.

• Vegye le az alsó lefolyó kimenet fedelét.

• Helyezze fel újra a kimenet fedelét, amikor az összes víz elfolyt.

• Csatlakoztassa a tápkábelt egy megfelelő aljzatba.

• A gép bekapcsolásra kész. Bizonyos körülmények között (pl. magas páratartalom) lehetséges, hogy az önpárologtató rendszer nem képes a víz kezelésére, és túl sok víz gyűlik össze a belső tartályban, amit, ha megtelt, a fent leírtak szerint le kell ereszteni. A WLAN / IoT funkciók aktiválása, telepítése és használata A WLAN / IoT funkciók aktiválásáról, telepítéséről és használatáról lásd a megfelelő címet a külön elérhető utasítások között. Tisztítás és karbantartás

. ábra Kapcsolja a terméket készenlét módba, és húzza ki a hálózatból való leválasztáshoz. Megjegyzés: Kéthetente tisztítsa meg a terméket. Tisztítsa meg a termék külső burkolatát semleges tisztítószerbe mártott nedves ruhával. A szárításhoz használjon nem szálasodó törlőkendőt. Ne használjon vegyi, lúgos, súroló vagy egyéb agresszív tisztítószereket, mert káros lehet a felületekre. IM_KAC14021WLAN_201221_V06_HR.indb 137IM_KAC14021WLAN_201221_V06_HR.indb 137 21/12/2020 10:3921/12/2020 10:39138 Magyar Size - A5 Hibaelhárítás Amennyiben üzemeltetés közben bármilyen rendellenességet tapasztal, tekintse át a következő táblázatot. Amennyiben a probléma nem oldódik meg a Megoldás, részben foglaltak elvégzését követően, vegye fel a kapcsolatot a forgalmazóval. Figyelmeztetés Csak a használati utasításban leírt lépéseket hajtsa végre! Minden további vizsgálatot, karbantartást és javítást hivatalos szervizközponttal vagy hasonlóan képzett szakemberrel kell elvégeztetni. Hiba Lehetséges okok Megoldás A termék nem indul be Nincs csatlakoztatva az elektromos hálózathoz Csatlakoztassa az elektromos hálózathoz A tápkábel vagy dugasz hibás Ellenőriztesse egy szakemberrel Más elektromos meghibásodás a terméken Ellenőriztesse egy szakemberrel Hiba történt Lásd a védelmi és hibakódokat Távirányító meghibásodás Lásd lent A távirányító nem működik Az elemek lemerültek Cserélje ki az elemeket A termék működési tartományon kívül van vagy a jeleket egy akadály megzavarja Vigye közelebb a távirányítót, és távolítsa el az akadályokat Más elektromos meghibásodás a távirányítón Ellenőriztesse egy szakemberrel Az időzítő nem működik Valószínűtlen, ellentmondásos vagy rossz időbeállítás Ellenőrizze az időzítő beállítását Nem kielégítő hűtés A közeli hőforrás akadályozza a hűtési folyamatot Helyezze át a terméket vagy távolítsa el a hőforrást A szellőzés elégtelen Biztosítsa a termék körüli hézagot Nyitott ablak(ok) vagy ajtó(k) a szobában Zárja be az ablako (ka)t/ajtó (ka)t A kimeneti cső nem megfelelően van csatlakoztatva vagy eltömődött Csatlakoztassa megfelelően vagy ellenőrizze és szüntesse meg az eltömődést Légszűrő(k) eltömődött Tisztítsa ki a légszűrő(ke)t A hőmérséklet túl magasra van állítva Állítsa be a hőmérséklet-szabályozót Zaj A termék nincs vízszintben Állítsa vízszintbe a terméket A termék akadállyal érintkezik Távolítsa el az akadályt IM_KAC14021WLAN_201221_V06_HR.indb 138IM_KAC14021WLAN_201221_V06_HR.indb 138 21/12/2020 10:3921/12/2020 10:39139 Magyar Információs követelmények Termékleírás Helyi légkondicionálók 626/2011 KAC 14021 WLAN 4,2 2,6 1,6

Megjegyzés: A termék működése közben vízmorajlás hallható. Ez a hűtőközeg áramlásának normális hangja. Védelmi és hibakódok Kód Ok Megoldás

Helyiség hőmérséklet- érzékelő hiba Kapcsolja a terméket készenléti módba, húzza ki, majd csatlakoztassa újra

Párologtató hőmérséklet- érzékelő hiba Kapcsolja a terméket készenléti módba, húzza ki, majd csatlakoztassa újra

Vezérlőtábla kommunikációs hiba Kapcsolja a terméket készenléti módba, húzza ki, majd csatlakoztassa újra Megjegyzés: Forduljon a szervizhez, ha a hibák újra előfordulnak. IM_KAC14021WLAN_201221_V06_HR.indb 139IM_KAC14021WLAN_201221_V06_HR.indb 139 21/12/2020 10:3921/12/2020 10:39140 Magyar Size - A5 EU terméklap KAC 14021 WLAN 1/1 Ez a termékinformáció a légkondicionálók és kényelmi célú ventilátorok környezetbarát kialakításával kapcsolatban az Európai Parlament és a Tanács 2009/125/EK számú irányelvének bevezetéséről szóló (EU) 206/2012 számú Bizottsági rendelet I. függelékének 3 (d) pontjában foglaltakkal összhangban készült. Model azonosító KAC 14021 WLAN Szimbólum Érték Egység Mért hűtőteljesítmény P rated (hűtés) 4.2 kW Mért fűtőteljesítmény P rated (fűtés) n/a kW Hűtéshez tartozó mért bemeneti elektromos teljesítmény

EER 1,6 kW Fűtéshez tartozó mért bemeneti elektromos teljesítmény

COP n/a kW Mért hűtési jóságfok EER

2,6 --- Mért fűtési jóságfok COP

n/a --- Energiafogyasztás kikapcsolt termosztátú üzemmódban

n/a W Energiafogyasztás készenléti üzemmódban P

2 W Az kétcsöves készülékek villamosenergia fogyasztása (hűtés)

(hűtés) n/a kWh/a Az kétcsöves készülékek villamosenergia fogyasztása (fűtés)

(fűtés) n/a kWh/a Az egycsöves készülékek villamosenergia fogyasztása (hűtés)

(hűtés) 1,6 kWh/h Az egycsöves készülékek villamosenergia fogyasztása (fűtés)

(fűtés) n/a kWh/h Hangteljesítményszint L

65 dB(A) Globális felmelegedési potenciál GWP 3 kg CO

eq. Kapcsolatfelvételi adatok a további információkért Imtron GmbH Wankelstraße 5 85046 Ingolstadt, Germany IM_KAC14021WLAN_201221_V06_HR.indb 140IM_KAC14021WLAN_201221_V06_HR.indb 140 21/12/2020 10:3921/12/2020 10:39141 Magyar A névleges hűtési kapacitás a következő feltételek mellet volt mérve: Hűtés Beltér 35 °C (DB) 24 °C (WB) Megjegyzés:

• Ez a termék fluort nem tartalmazó, üvegház-hatású gázt tartalmaz (légmentesen lezárva), ami veszélyes a környezetre, és a légkörbe kerülve hozzájárul a globális felmelegedéshez.

• Hűtőközeg típusa: R290

• Globális felmelegedési potenciál (GWP): 3

• A hűtőközeg szivárgása hozzájárul az éghajlatváltozáshoz. Az alacsonyabb globális felmelegedési potenciállal (GWP) rendelkező hűtőközeg kevésbé járul hozzá a globális felmelegedéshez, mint a magasabb GWP-jű hűtőközeg, ha a légkörbe szivárog.

• Ez a termék 3 GWP-nek megfelelő hűtőfolyadékot tartalmaz. Ez azt jelenti, hogy ha 1 kg ilyen hűtőközeg szivárogna a légkörbe, akkor a globális felmelegedésre való hatása 3-szor nagyobb, mint 1 kg CO

hatása 100 év alatt. Soha ne próbálkozzon beavatkozni a hűtőközeg-körbe, vagy szétszerelni a terméket egyedül, és mindig kérjen fel egy szakembert.

• Standard teszteredmények alapján energiafogyasztás 60 percenként 1,610kWh KAC 14021 WLAN. Az aktuális energiafogyasztás a készülék használati módjától és az elhelyezésétől függ. Kapcsolási rajz Lásd a mellékletet. IM_KAC14021WLAN_201221_V06_HR.indb 141IM_KAC14021WLAN_201221_V06_HR.indb 141 21/12/2020 10:3921/12/2020 10:39Italiano
