MANUAL DE UTILIZADOR KAC 14021 WLAN Koenic

Manual de utilização

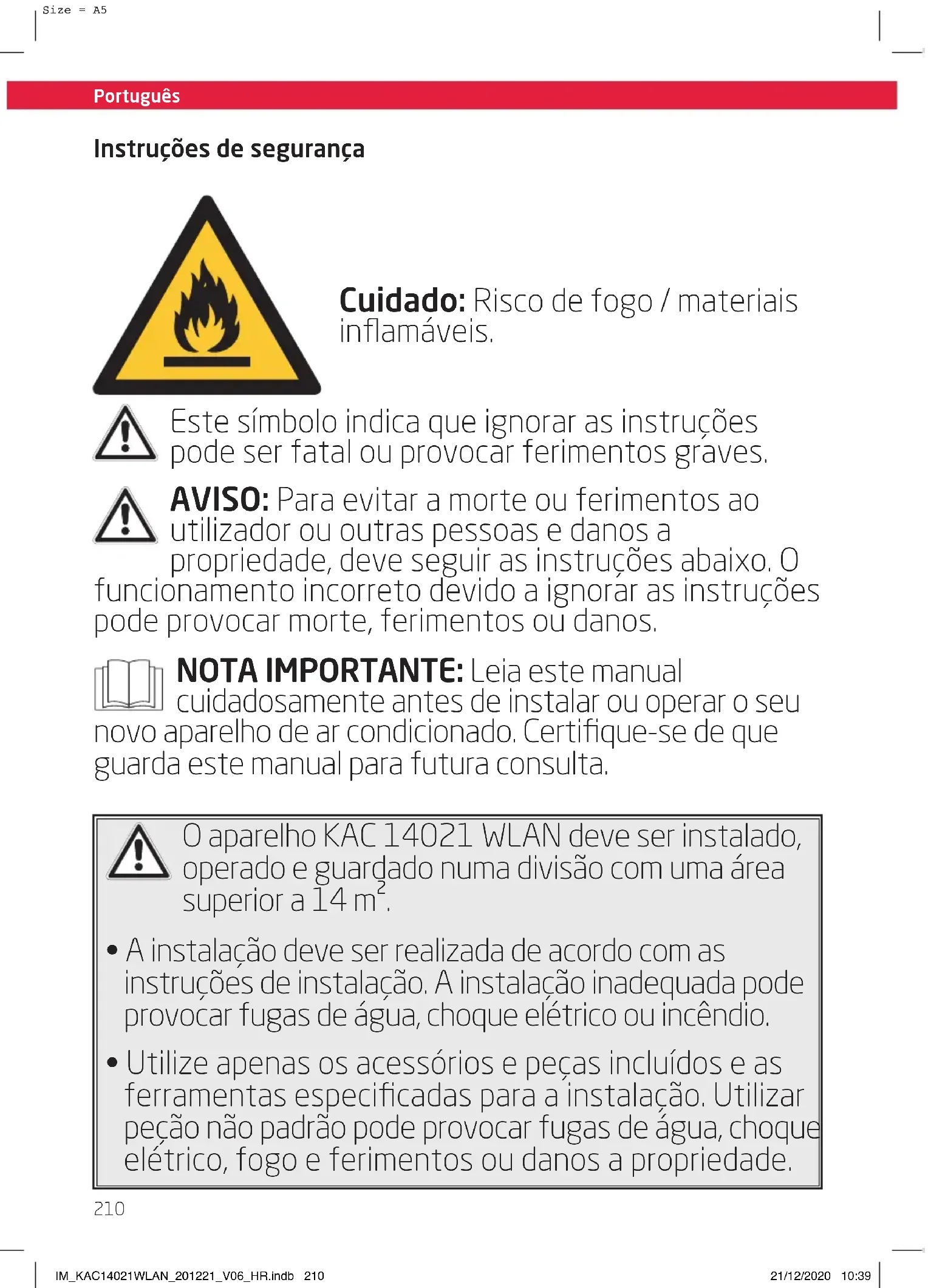

Size = A5 Instruções de segurança Cuidado: Risco de fogo / materiais inflamáveis. Este símbolo indica que ignorar as instruções pode ser fatal ou provocar ferimentos graves. AVISO: Para evitar a morte ou ferimentos ao utilizador ou outras pessoas e danos a propriedade, deve seguir as instruções abaixo. O funcionamento incorreto devido a ignorar as instruções pode provocar morte, ferimentos ou danos. NOTA IMPORTANTE: Leia este manual cuidadosamente antes de instalar ou operar o seu novo aparelho de ar condicionado. Certifique-se de que guarda este manual para futura consulta. O aparelho KAC 14021 WLAN deve ser instalado, operado e guardado numa divisão com uma área superior a 14m².

• A instalação deve ser realizada de acordo com as instruções de instalação. A instalação inadequada pode provocar fugas de água, choque elétrico ou incêndio.

• Utilize apenas os acessórios e peças incluídos e as ferramentas especificadas para a instalação. Utilizar peção não padrão pode provocar fugas de água, choque elétrico, fogo e ferimentos ou danos a propriedade. IM_KAC14021WLAN_201221_V06_HR.indb 210IM_KAC14021WLAN_201221_V06_HR.indb 210 21/12/2020 10:3921/12/2020 10:39Português

Instruções de segurança

• Certifique-se de que a tomada que está a utilizar está ligada a terra e tem a tensão apropriada. O cabo elétrico é facultado com uma ficha terra de três pinos para proteger contra choque elétrico. A informação de tensão pode ser encontrada na placa informativa do aparelho.

• O seu aparelho deve ser utilizado num recetáculo de parede devidamente ligado a terra. Se o recetáculo de parede que pretende utilizar não estiver devidamente ligado a terra ou protegido por um fusível de atraso diferido ou disjuntor (o fusível ou disjuntor necessário é determinado pela corrente máxima do aparelho. A corrente máxima está indicada na placa informativa localizada no aparelho), peça a um eletricista qualificado que instale o recetáculo apropriado.

• Instale o aparelho numa superfície plana e resistente. Caso não o faça pode resultar em danos ou ruído e vibração excessivos.

• O aparelho deve ser mantido livre de obstruções para garantir o funcionamento devido e evitar perigos de segurança.

• NÃO modifique o comprimento do cabo elétrico nem utilize um cabo de extensão para alimentar o aparelho.

• NÃO partilhe uma tomada única com outros aparelhos elétricos. A fonte de alimentação inapropriada pode provocar incêndio ou choque elétrico. IM_KAC14021WLAN_201221_V06_HR.indb 211IM_KAC14021WLAN_201221_V06_HR.indb 211 21/12/2020 10:3921/12/2020 10:39Português

Size = A5 Instruções de segurança

• NÃO instale o seu ar condicionado numa divisão húmida, como casa de banho ou lavandaria. Demasiada exposição a água pode provocar curto- circuito nos componentes elétricos.

• NÃO instale o aparelho num local que possa ficar exposto a gás combustível, uma vez que pode provocar um incêndio.

• O aparelho tem rodas para facilitar movimentar. Certifique-se de que não utiliza as rodas em carpetes altas nem para passar por cima de objetos, pois podem causar queda do aparelho.

• NÃO opere um aparelho que tenha caído ou esteja danificado.

• O aparelho com aquecedor elétrico deve ter pelo menos 1metro de espaço para materiais combustíveis.

• Não toque no aparelho com as mãos molhadas ou húmidas ou em pé, descalço, sobre um chão molhado.

• Se o ar condicionado tombar durante o uso, desligue do interruptor e da corrente imediatamente. Inspecione visualmente o aparelho para garantir que não existem danos. Se suspeitar que o aparelho sofreu danos, contacte um técnico ou o serviço ao cliente para obter assistência.

Instruções de segurança

• O seu ar condicionado deve ser utilizado de forma a ficar protegido da humidade, por ex., condensação, salpicos de água, etc. Não coloque nem guarde o seu ar condicionado pode possa cair ou ser puxado para água ou qualquer outro liquido. Desligue de imediato, caso isso ocorra.

• Toda a ligação elétrica deve ser realizada estritamente de acordo com o diagrama elétrico situado no interior do aparelho.

• O painel de circuitos do aparelho (PCB) está concebido com um fusível para facultar proteção contra corrente excessiva. As especificações do fusível estão impressas no painel de circuitos.

• Este aparelho pode ser utilizado por crianças com idade igual ou superior a 8 anos e por pessoas com capacidade física, sensorial ou mental reduzida ou sem experiência, se previamente estiveram sob supervisão ou foram instruídas no que se refere à utilização segura do aparelho e compreendem os perigos envolvidos. As crianças não devem brincar com o aparelho. A limpeza e manutenção do utilizador não devem ser feitas por crianças sem supervisão (aplicável aos países europeus).

• As crianças devem ser vigiadas para assegurar que elas não brincam com o aparelho. As crianças devem ser sempre supervisionadas quando se encontrarem perto do aparelho. IM_KAC14021WLAN_201221_V06_HR.indb 213IM_KAC14021WLAN_201221_V06_HR.indb 213 21/12/2020 10:3921/12/2020 10:39Português

Size = A5 Instruções de segurança

• Se o cabo de alimentação ficar danificado, terá de ser substituído pelo fabricante, respetivo agente de reparação ou pessoas de qualificação semelhante, para evitar um perigo.

• Antes de limpar ou de outro tipo de manutenção, o aparelho deve ser desligado da corrente elétrica.

• Não remova quaisquer coberturas fixas. Nunca utilize o aparelho se não estiver a funcionar devidamente ou se tiver tombado ou estiver danificado.

• Não passe o cabo elétrico por baixo de carpetes. Não tape com tapetes, esteiras ou coberturas semelhantes. Não oriente por baixo de mobiliário ou eletrodomésticos. Mantenha afastado de áreas que sejam frequentemente utilizadas como entrada e certifique-se de que não pode tropeçar no cabo.

• Não opere o aparelho com um cabo, ficha, fusível elétrico ou disjuntor danificado. Elimine o aparelho ou entregue numa instalação de reparação autorizada para ser verificado e/ou reparado.

• Para reduzir o risco de incêndio ou de choque elétrico, não utilize este aparelho com nenhum dispositivo de controlo de velocidade de estado sólido.

• O aparelho deve ser instalado de acordo com os regulamentos de cablagem nacionais. IM_KAC14021WLAN_201221_V06_HR.indb 214IM_KAC14021WLAN_201221_V06_HR.indb 214 21/12/2020 10:3921/12/2020 10:39Português

Instruções de segurança

• Contacte o técnico de reparação autorizado para reparar ou realizar manutenção deste aparelho.

• Não tape nem obstrua as grelhas de entrada ou saída.

• Não utilize este produto para funções diferentes daquelas descritas neste manual de instruções.

• Antes de limpar, desligue o aparelho no interruptor e da tomada.

• Desligue da corrente se notar sons estranhos, cheiros ou fumo.

• Não prima os botões no painel de controlo com nada além dos seus dedos.

• Não remova quaisquer coberturas fixas. Nunca utilize o aparelho se não estiver a funcionar devidamente ou se tiver tombado ou estiver danificado.

• Não opere nem pare o aparelho ao inserir ou desligar a ficha da tomada.

• Não utilize produtos químicos perigosos para limpar ou que entrem em contacto com o aparelho. Não utilize o aparelho na presença de substâncias inflamáveis ou de vapores, como álcool, inseticidas, petróleo, etc.

• Transporte sempre o seu ar condicionado na vertical e coloque numa superfície estável e nivelada durante a utilização. IM_KAC14021WLAN_201221_V06_HR.indb 215IM_KAC14021WLAN_201221_V06_HR.indb 215 21/12/2020 10:3921/12/2020 10:39Português

Size = A5 Instruções de segurança

• Contacte sempre uma pessoa qualificada para realizar as reparações. Se o cabo elétrico danificado tiver de ser trocado por um novo cabo elétrico, deve ser obtido no fabricante do produto e não reparado.

• Segue a ficha pela cabeça da ficha quando remove.

• Desligue o produto quando não está a utilizar.

• Mantenha as pilhas fora do alcance das crianças em todos os momentos.

• Se as pilhas forem engolidas, procure imediatamente um médico.

• Se ocorrer fuga nas pilhas, remova-as com um pano e elimine-as em conformidade. Evite que o ácido das pilhas entre em contacto com a pele e os olhos. Se o ácido entrar em contacto com os olhos, lave-os com muita água e consulte imediatamente um médico. Se o ácido das pilhas entrar em contacto com a pele, lave a área afectada com muita água e sabão.

• Limpe os contatos nas baterias e no produto antes de inseri-lo.

• Não use baterias antigas e novas, baterias de diferentes tipos ou fabricantes diferentes. Substitua sempre todas as pilhas de um conjunto ao mesmo tempo.

• Utilize apenas baterias recomendadas para este produto; consulte os dados técnicos. IM_KAC14021WLAN_201221_V06_HR.indb 216IM_KAC14021WLAN_201221_V06_HR.indb 216 21/12/2020 10:3921/12/2020 10:39Português

Instruções de segurança

• Certifique-se de que as pilhas estão correctamente inseridas. Respeite a polaridade (+) positivo / (-) negativo na pilha e compartimento. A inserção incorrect das pilhas poderá originar fuga ou, em casos extremos, explosão ou incêndio.

• Remova as pilhas se souber que não irá usar o dispositivo durante muito tempo. Caso contrário, poderá ocorrer fuga ou danos nas pilhas.

• Remova as pilhas usadas.

• Não tente carregar baterias não recarregáveis.

• Nunca exponha as pilhas ao calor excessive (por ex. sol ou fogo) e nunca as attire para o fogo.

• Não desmonte, abra ou triture baterias.

• As ligações não devem estar em curto-circuito. Não os armazene a esmo em um local onde possam entrar em curto-circuito ou entrar em curto-circuito com outros objetos metálicos. Advertências (referentes ao refrigerante R290)

• Não utilize meios para acelerar o processo de descongelar ou para limpeza, além dos meios recomendados pelo fabricante.

• O aparelho deve ser guardado numa divisão sem operação contínua de fontes de ignição (por ex.: chamas vivas, um aparelho a gás ou um aquecedor elétrico). IM_KAC14021WLAN_201221_V06_HR.indb 217IM_KAC14021WLAN_201221_V06_HR.indb 217 21/12/2020 10:3921/12/2020 10:39Português

Size = A5 Instruções de segurança

• Não furar nem queimar.

• Deve seguir a conformidade com os regulamentos nacionais de gás.

• Mantenha as aberturas de ventilação livres de obstruções.

• O aparelho deve ser guardado de modo a evitar a ocorrência de danos mecânicos.

• O aparelho deve ser guardado numa área bem ventilada, onde o tamanho da divisão corresponda à área da divisão, conforme especificado para o funcionamento.

• Qualquer pessoa que esteja envolvida no trabalho ou quebra de um circuito refrigerante deve possuir um certificado válido e atualizado de uma autoridade de avaliação acreditada na indústria, que autorize a sua competência para manusear refrigerantes em segurança, de acordo com uma especificação de avaliação reconhecida pela indústria.

• A reparação só deve ser realizada conforme recomendado pelo fabricante do equipamento. A manutenção e reparação que exijam assistência de outra pessoa qualificada deve ser realizada sob a supervisão da pessoa competente no uso de refrigerantes inflamáveis. IM_KAC14021WLAN_201221_V06_HR.indb 218IM_KAC14021WLAN_201221_V06_HR.indb 218 21/12/2020 10:3921/12/2020 10:39Português

Instruções de segurança

• Transporte de equipamento que contenha refrigerantes inflamáveis. Consultar regulamentos de transporte

• Marcação dos sinais de utilização do equipamento. Consultar regulamentos locais

• Eliminação do equipamento utilizando refrigerantes inflamáveis. Consultar regulamentos nacionais.

• Armazenamento de equipamento/aparelhos. O armazenamento do equipamento deve ser de acordo com as instruções do fabricante.

• Cablagem Verifique se a cablagem não será sujeita a desgaste, corrosão, pressão excessiva, vibração, extremidades afiadas ou quaisquer outros efeitos ambientais adversos. A verificação deve também ter em conta os efeitos de envelhecimento ou vibração contínua derivada de fontes como compressores ou ventoinhas.

• Deteção de refrigerantes inflamáveis Sob nenhumas circunstâncias devem potenciais fontes de ignição ser utilizadas na busca de ou deteção de fugas de refrigerante. Não deve utilizar uma tocha de halogeneto (ou qualquer outro detetor que utilize chama viva). IM_KAC14021WLAN_201221_V06_HR.indb 219IM_KAC14021WLAN_201221_V06_HR.indb 219 21/12/2020 10:3921/12/2020 10:39Português

Size = A5 Instruções de segurança Nota sobre gases não fluorados

• Os gases de estufa não fluorados estão presentes em equipamento hermeticamente selado. Para informação específica sobre o tipo, quantidade e

equivalente em toneladas de gás de estufa não fluorados (em alguns modelos), consulte a etiqueta relevante no próprio aparelho.

• A instalação, serviço, manutenção e reparação deste aparelho deve ser realizado por um técnico certificado.

• A desinstalação e reciclagem do aparelho devem ser realizadas por um técnico certificado. IM_KAC14021WLAN_201221_V06_HR.indb 220IM_KAC14021WLAN_201221_V06_HR.indb 220 21/12/2020 10:3921/12/2020 10:39Português

Instruções de segurança

• Leia este guia do utilizador com atenção antes da primeira utilização. Ele contém importantes regras de segurança assim como instruções sobre a utilização e os cuidados a ter com o aparelho. Guarde o guia para futura referência e anexe-o ao aparelho se o entregar a outra pessoa.

• Para evitar situações perigosas, use o aparelho apenas para a finalidade descrita nas instruções. O uso desadequado é perigoso e anula a garantia.

• Leia este guia do utilizador com atenção antes da primeira utilização. Familiarize-se com a operação, ajustes e funções dos switches. Internalize e siga as instruções de segurança e operação para evitar possíveis riscos e perigos.

• Use e monte o produto somente conforme descrito neste manual.

• Examine a parede onde pretende instalar o escape de ar antes de iniciar a instalação. Certifique-se de que não existem cabos elétricos ocultos, tubos de água ou de gás ou outros objetos ocultos na parede que possam ser atingidos ao perfurar.

• Mantenha crianças e animais de estimação afastados durante a instalação. Estes podem ingerir peças pequenas - perigo de asfixia.

• Utilize apenas as ferramentas apropriadas para instalar este aparelho.

• Certifique-se de que aperta devidamente os parafusos, mas não aperte em excesso. Explicação dos símbolos exibidos no aparelho AVISO Este símbolo mostra que este produto utiliza um refrigerante inflamável. Se o refrigerante derramar e for exposto a uma fonte de ignição externa, existe risco de incêndio. CUIDADO Este símbolo mostra que o manual de instruções deve ser lido cuidadosamente. CUIDADO Este símbolo mostra que este equipamento deve ser manuseado por pessoal reparador tendo em conta o manual de instalação. CUIDADO Este símbolo mostra que está disponível informação no manual de instruções ou no manual de instalação. IM_KAC14021WLAN_201221_V06_HR.indb 221IM_KAC14021WLAN_201221_V06_HR.indb 221 21/12/2020 10:3921/12/2020 10:39222 Português Size - A5 Parabéns! Agradecemos a aquisição de um aparelho KOENIC. Leia este manual cuidadosamente e guarde-o para consultas futuras. Finalidade de utilização Este ar condicionado está concebido para arrefecer ou desumidificar divisões interiores. Qualquer outro tipo de utilização poderá danificar o dispositivo ou causar ferimentos. Este produto foi concebido apenas para uso doméstico e não se destina a uso comercial. A Imtron GmbH não se responsabiliza por danos ao produto, danos a propriedade ou ferimentos pessoais devido a negligência ou utilização indevida do produto, ou utilização do produto fora da finalidade especificada pelo fabricante. Antes de utilizar pela primeira vez Remova o produto e os acessórios com cuidado da embalagem original. Recomenda-se que guarde a embalagem original para armazenamento. Se pretender eliminar a embalagem original, cumpra os regulamentos legais aplicáveis. Se tiver qualquer questão relativamente à eliminação correcta, contacte o seu centro de gestão de resíduos local. Inspeccione o conteúdo fornecido e verifique se está completo e sem danos. Se o conteúdo fornecido estiver incompleto ou com danos, contacte imediatamente o seu ponto de venda. Depois de desembalar, consulte o capítulo Limpeza e cuidado. Eliminação Não elimine o aparelho no lixo doméstico não separado. Retorne-o a um ponto de recolha destinado à reciclagem de lixo electrónico (WEEE). Dessa forma, estará ajudando a preservar recursos e proteger o meio ambiente. Para mais informações, entre em contacto com o seu revendedor ou asautoridades locais. Os fluidos refrigerantes devem ser evacuados e eliminados por um especialista qualificado, de acordo com os regulamentos federais e locais, antes do aparelho ser eliminado. A eliminação desordenada de resíduos nas florestas e no meio ambiente colocam em perigo a sua saúde, quando substâncias perigosas escapam e são absorvidas pelos lençóis freáticos, entrando assim na cadeia alimentar. Elimine as pilhas de forma ecológica. Não as jogue no lixo doméstico. Utilize os sistemas de devolução e recolha da sua zona ou contacte o vendedor onde comprou o produto. Conteúdo 1 x Ar condicionado portátil 1 x Controlo remoto 1 x Conduta de parede com tampa 1 x Mangueira de drenagem 1 x Adaptador de escape 1 x Mangueira de escape 1 x Adaptador plano 1 x Adaptador de parede 4 x Tomadas de parede 4 x Parafusos 2 x Pilhas (Tipo R03/AAA) 1 x Manual de utilizador 1 x Warranty Card Dados técnicos Fonte de alimentação : 220 - 240 V~ 50 Hz Potência nominal de entrada : 1610 W/ 7,0 A Classe de proteção : I Fusível : 250 V T3.15AL Capacidade de arrefecimento : 14000 BTU/h Refrigerante : R290/ 280 g Gama de frequências : 2412 - 2472 MHz Potência RF máx : 20 dbm Declaração de conformidade A Imtron GmbH declara desta forma que o equipamento de rádio do tipo KAC 14021 WLAN está em conformidade com a Diretiva 2014/53/UE. O texto completo da declaração de conformidade da UE está disponível no seguinte endereço de internet: http://www.koenic-online.com/nc/suche.html IM_KAC14021WLAN_201221_V06_HR.indb 222IM_KAC14021WLAN_201221_V06_HR.indb 222 21/12/2020 10:3921/12/2020 10:39223 Português Informação de impedância: Para estar em conformidade com a EN 61000-3-11, o produto KAC 14021 WLAN ser apenas ligado a uma fonte de alimentação com uma impedância: | Zsys|=0.362 ohms ou inferior. Antes de ligar à rede de alimentação elétrica pública, consulte por favor as autoridades locais de abastecimento elétrico para assegurar que a rede elétrica está em conformidade com o requisito acima referido. Controlos e componentes

3. Botão Ligar/Desligar

5. Botão oscilação da saída de ar

7. Compartimento das pilhas com tampa

8. Botão unidade de temperatura °C / °F

9. Botão speed da ventoinha

10. Botão seleção de modo

Cabo e ficha de alimentação (não mostrado)

Saída de drenagem inferior

Saída de drenagem superior

1. Luz indicadora da velocidade da

Botão SPEED da ventoinha

Botão de oscilação de saída de ar SWING

Abertura da ventoinha

Mangueira de drenagem

Bujão para parede (x4) IM_KAC14021WLAN_201221_V06_HR.indb 223IM_KAC14021WLAN_201221_V06_HR.indb 223 21/12/2020 10:3921/12/2020 10:39224 Português Size - A5 Instalação Localização Ao escolher um local para instalação, considere os seguintes pontos:

• Observe todas as advertências de segurança!

• Garanta a distância circundante mínima em cada direção de 30 cm e 100 cm em relação a outros aparelhos elétricos.

• Mantenha uma distância circundante livre mínima de 50 cm em redor da saída de escape na parede exterior e proteja-a contra a entrada de objetos estranhos e humidade.

• Garanta que a parede por trás do aparelho é uma parede exterior e não uma divisora e que as furações podem ser realizadas em segurança e que não são obstruídas por objetos ocultos na parede.

• Garanta que está próximo uma tomada elétrica apropriada, no local pretendido e que permanece acessível após a instalação.

• Considere que, durante a operação de desumidificar, a água é recolhida no interior do aparelho e que deve ser continuamente drenada através de uma mangueira de drenagem ligada a um recipiente apropriado ou a um dreno.

• Certifique-se de que não existem obstáculos a obstruir o fluxo de ar. Nota: Se o aparelho tiver sido transportado na horizontal, não deve ser ligado durante 24 horas, para evitar danos no sistema de refrigeração. Escape de ar A mangueira e adaptador de escape devem ser instalados ou removidos de acordo com o modo de utilização:

Utilize a conduta para a parede como padrão para marcar o espaçamento dos furos na parede. Faça os furos com uma ferramenta elétrica apropriada. Remova a poeira dos furos e monte a conduta através da parede com os parafusos e buchas fornecidos. Ligue o conector de parede ao adaptador de parede. Nota:

• A mangueira de escape pode ser expandida e comprimida, mas para um desempenho ideal, mantenha o comprimento do escape no mínimo.

• Não estique a mangueira de escape.

• Evite dobrar em demasia.

• Observe as instruções para remoção de serviço na secção respetiva, se o aparelho não for utilizado durante um longo período de tempo. Instalação de Janelas (Peça: N, O, Q) Fig.

A mangueira de escape pode ser fixada a uma janela aberta ou inclinada alternativamente. Fixe o adaptador de saída da janela à extremidade aberta da mangueira de escape. Mangueira de drenagem A mangueira de drenagem é utilizada para drenar água da saída de drenagem superior. Fig.

Remova o bujão de borracha da saída de drenagem superior e deslize a mangueira de drenagem o mais possível para o interior da saída. Oriente a outra ponta da mangueira de drenagem para um recipiente adequado ou para um dreno próximo. Nota:

• Dependendo do modo definido, a água é drenada diretamente ou recolhida num depósito interno. Drene a água respetivamente.

• Prenda a extremidade aberta da mangueira de drenagem ao suporte da mangueira de drenagem, quando não estiver a ser utilizada.

• Tape sempre as saídas de drenagem quando não estiverem a ser utilizadas. IM_KAC14021WLAN_201221_V06_HR.indb 224IM_KAC14021WLAN_201221_V06_HR.indb 224 21/12/2020 10:3921/12/2020 10:39225 Português Painel de controlo Controlo remoto Função Ligar ou colocar em standby Aumentar o valor, por ex. da temperatura ou temporizador Reduzir o valor da temperatura ou do temporizador Botão de seleção de modo Botão de seleção da velocidade da ventoinha Ligar/desligar o modo Hibernar Ligar/desligar a oscilação da descarga da ventoinha

°C °F Defina a unidade de temperatura Defina o temporizador Nota: O dispositivo está equipado com um sistema de auto evaporação. A água condensada é automaticamente evaporada e libertada pela saída de ar. Note por favor que, apesar de tudo, dependendo do modo definido, a água será recolhida no tanque interno ou drenada pela mangueira.

• Observe as instruções para remoção de serviço na secção respetiva, se o aparelho não for utilizado durante um longo período de tempo. Operação Fig.

Ligar/Desligar O aparelho só pode ser ligado ou colocado em Standby. Desligue a ficha de modo a desligar da corrente elétrica. Prima o botão para ligar/desligar ou o botão POWER para ligar ou colocar o aparelho em Standby. Nota:

• Depois de uma falha de eletricidade ou quando o aparelho é colocado em Standby e novamente ligado num curto intervalo, o compressor do refrigerante recomeça a funcionar após 3 minutos (início diferido). Isso protege o circuito de arrefecimento contra danos.

• Se o aparelho tombar, coloque-o em Standby e desligue de imediato da ficha. Aguarde pelo menos 2 horas antes de voltar a ligar o aparelho, para evitar danos ao circuito do refrigerante.

• Coloque sempre o aparelho em standby antes de desligar a ficha. Controlo remoto Fig.

Remova a tampa do compartimento das pilhas. Insira 2 pilhas (tipo R03/ AAA) tendo em atenção a polaridade correta. Feche o compartimento das pilhas. A utilização do painel de controlo e do controlo remoto alternadamente pode provocar um desalinhamento do aparelho e da informação apresentada no controlo remoto. Nota:

• Prima qualquer tecla no controlo remoto e o aparelho adota a configuração atual a partir do controlo remoto.

• Os sinais do controlo remoto serão transmitidos com um curto atraso após premir uma tecla. Este processo é indicado pelo símbolo que surge no visor do controlo remoto. IM_KAC14021WLAN_201221_V06_HR.indb 225IM_KAC14021WLAN_201221_V06_HR.indb 225 21/12/2020 10:3921/12/2020 10:39226 Português Size - A5 Modo Modo Descrição Aplicação Cool Modo de arrefeci- mento

• Arrefece até à temperatura ambiente

• O compressor funciona e para de modo a manter a temperatura definida

• A velocidade da ventoinha e temperatura definida podem ser ajustadas Dry Modo desu- midificar

• Desumidifica o ambiente com a ventoinha

• A velocidade da ventoinha e temperatura definida não podem ser ajustadas Fan Modo ven- toinha

• A velocidade da ventoinha pode ser ajustada

• A temperatura não pode ser ajustada Timer Modo tem- porizador

• Liga o aparelho e/ou coloca-o em Standby a uma hora definida pelo utilizador Modo Conforto

• A temperatura definida aumenta até 1 °C após 30 minutos e novamente 1 °C após outros 30 minutos e o ecrã não se ilumina.

• Não disponível durante o modo ventoinha ou desumidificar O aparelho destina-se a ser utilizado nas seguintes temperaturas ambiente: Modo Temperatura COOL 17 °C (62 °F) - 35 °C (95 °F) DRY 17 °C (55 °F) - 35 °C (95 °F) Indicadores Painel

controlo Controlo remoto Função

TIMER OFF Desligamento automático desativado DRY Dry Operação em modo de desumidificação FAN Fan Funcionamento em modo ventoinha COOL Cool Funcionamento em modo de arrefecimento °C Indicador da unidade °F Indicador da unidade LOW Velocidade Low da ventoinha MID Velocidade média da ventoinha HIGH Velocidade Hight da ventoinha — Swing Oscilação da saída de ar Sleep Ligar/desligar o modo Conforto

Aparelho ligado/ standby

Sinal de transmissão Nota:

• Sempre que prime uma tecla no painel de controlo, cada sinal transmitido com êxito a partir do controlo remoto é confirmado por um sinal audível.

• Todas as funções do aparelho podem ser controladas através do painel de controlo ou com o controlo remoto, com exceção do botão da unidade de temperatura que se encontra exclusivamente no controle remoto. IM_KAC14021WLAN_201221_V06_HR.indb 226IM_KAC14021WLAN_201221_V06_HR.indb 226 21/12/2020 10:3921/12/2020 10:39227 Português

• Prima os botões + / - ou o botão temporizador no controlo remoto as vezes necessárias para definir o tempo entre 1 e 24 horas.

• A definição será guardada no aparelho após 5 segundos sem qualquer introdução. Nota:

• Ligar ou colocar o aparelho em standby manualmente cancela a definição do temporizador.

• As definições do temporizador serão perdidas assim que as respetivas ações são realizadas e o tempo precisar de ser novamente definido. A definição do temporizador será perdida no caso de ocorrer um erro (veja proteção e códigos de erro). Fig.

Drenagem da água A água só é recolhida durante o modo de arrefecimento COOL e de desumidificação DRY. Durante o modo desumidificar DRY, a água é drenada imediatamente através da saída de drenagem superior e a mangueira de drenagem deve estar ligada de forma contínua. A água tem de ser drenada pela mangueira para um recipiente adequado ou para um dreno próximo. Advertência Perigo de inundação! Não deixe o aparelho sem supervisão quando drena para um recipiente externo! Esvazie o recipiente com frequência para evitar derramar e danos devidos à água. Nota: Se a água não for drenada para um recipiente externo e a saída de drenagem superior for fechada durante o modo de arrefecimento COOL e o modo de desumidificação DRY a água é recolhida num depósito interno que deve ser esvaziado quando estiver cheio. Neste caso, o produto irá emitir um sinal audível, enquanto a luz indicadora FULL estiver ligada. O processo de arrefecimento irá parar até a água ter sido esvaziada e o produto reiniciado. Advertência Quaisquer outras condições e locais como mencionado acima, podem resultar em desempenho reduzido do aparelho, ferimentos e danos à propriedade. Fig.

Definir a velocidade da ventoinha

• Prima o botão velocidade da ventoinha SPEED / para alternar entre as definições de velocidade.

• O indicador respetivo no painel de controlo e o controlo remoto mostram a definição atual. Nota: Não há nenhum indicador para a definição da velocidade automática. Fig.

Ajuste da saída de ar A saída de ar pode ser ajustada em qualquer modo para se adequarem às necessidades.

• Prima o botão de oscilação SWING repetidamente para ativar ou desativar a oscilação. A aba de saída do ar oscilará continuamente.

• Para parar a aba de saída de ar na posição desejada, prima novamente o botão SWING. Nota: Não mova, abra ou feche a tampa de ar manualmente. Fig.

Definir o temporizador O temporizador liga o aparelho ou coloca-o em standby depois de decorrido um período definido pelo utilizador. Ao ligar, será selecionado o último modo e definição utilizados. As durações definidas serão colocadas em contagem decrescente de imediato.

• Prima o botão programa temporizador TIMER ligado ou no modo standby para aceder à definição de temporizador para temporizador de ligar automático ou desligar automático. O respetivo indicador para cada definição acende-se. IM_KAC14021WLAN_201221_V06_HR.indb 227IM_KAC14021WLAN_201221_V06_HR.indb 227 21/12/2020 10:3921/12/2020 10:39228 Português Size - A5 Fig.

Remova os filtros de ar. Limpe os filtros de ar com água morna (inferior a 40 °C) e detergente neutro. Fig.

Deixe secar bem antes de voltar a instalar.

• Não abra o compartimento do aparelho e não insira nenhuns objetos nas ventilações de ar.

• Este aparelho não contém peças que possam ser reparadas ou trocadas pelo consumidor. Contacte um especialista qualificado para verificar e reparar o aparelho conforme necessário. Retirar de funcionamento Fig.

Drene toda a água do aparelho e seque com o modo ventoinha Fan durante meio dia numa divisão seca e amena, para evitar a criação de fungos. Coloque o aparelho em standby. Desligue e prenda o cabo elétrico com a tira do cabo, na traseira do aparelho. Remova o conjunto da mangueira de escape do aparelho. Tape todas as saídas de drenagem. Remova as pilhas do controlo remoto. Feche a tampa do adaptador de parede. Transporte Fig.

Aguarde pelo menos 2 horas depois de deslocar o aparelho antes de o voltar a ligar, para evitar danos ao circuito do refrigerante. Nota: O aparelho é pesado. Portanto, mova sempre que possível ao empurrar ou puxar, rolando sobre os rodízios. Quando é inevitável levantar o aparelho, utilize as pegas embutidas e levante com a ajuda de outra pessoa. Não mova o aparelho durante o funcionamento. Esvaziar o depósito interno

• Desligue o aparelho da corrente elétrica.

• Coloque o aparelho com a saída de drenagem inferior por cima de um recipiente apropriado ou de um dreno.

• Remova a tampa da saída de drenagem inferior.

• Fixe novamente a tampa quando toda a água tiver sido drenada.

• Ligue a ficha a uma tomada elétrica adequada.

• O aparelho está pronto para ser ligado. Nalgumas circunstâncias (por exemplo, humidade elevada) o sistema de auto- evaporação pode não ser suficiente para lidar com a água e a água em excesso é coletada no tanque interno, que deve ser drenado como descrito acima quando cheio. Ativação, instalação e utilização das funções WLAN/IoT Para ativar, instalar e usar as funções WLAN/ IoT, consulte por favor as instruções em separado com o título correspondente. Limpeza e cuidado Fig.

Coloque o aparelho no modo de Standby e desligue a ficha de modo a desligar a corrente elétrica. Nota: Limpe o aparelho a cada duas semanas. Limpe as superfícies exterior do aparelho com um pano húmido, humedecido em detergente neutro. Seque com um pano sem felpas. Não utilize detergentes químicos, alcalinos, abrasivos ou agressivos, pois pode danificar as superfícies. IM_KAC14021WLAN_201221_V06_HR.indb 228IM_KAC14021WLAN_201221_V06_HR.indb 228 21/12/2020 10:3921/12/2020 10:39229 Português Resolução de problemas Se houver algum problema durante o funcionamento, consulte a tabela seguinte. Se os problemas não forem solucionados conforme indicado em Solução, contacte o seu fabricante. Advertência Execute apenas os passos descritos neste manual de instruções! Todos os trabalhos adicionais de inspeção, manutenção e reparação devem ser executados por um centro de serviço autorizado ou por um especialista com qualificações semelhantes. Problema Causas possíveis Solução O aparelho não liga Não está ligado à corrente elétrica Ligue à corrente elétrica Cabo elétrico ou ficha com defeito Peça a um especialista para verificar Outro defeito elétrico do aparelho Peça a um especialista para verificar Ocorreu um erro Consulte os códigos de erro e de proteção Controlo remoto avariado Ver abaixo O controlo remoto não funciona Pilhas gastas Troque as pilhas Aparelho fora do alcance ou sinais com interferência por obstáculos Mova o controlo remoto para mais próximo e remova as obstruções Outro defeito elétrico do controlo remoto Peça a um especialista para verificar O temporizador não funciona Período implausível, contraditório ou errado definido Verifique a definição do temporizador Arrefecimento insuficiente Uma fonte de calor próxima prejudica o processo de arrefecimento Relocalize o aparelho ou remova a fonte de calor Ventilação insuficiente Garanta espaço livre circundante Abra janela(s) ou porta(s) na divisão Feche a(s) janela(s) / porta(s) Mangueira de escape não ligada devidamente ou bloqueada Ligue devidamente ou procure e remova o bloqueio Filtro(s) de ar bloqueado(s) Limpe o(s) filtro(s) de ar Temperatura definida demasiado alta Regule o controlador de temperatura Ruído O aparelho não está nivelado Nivele o aparelho O aparelho está em contacto com obstáculos Remova os obstáculos IM_KAC14021WLAN_201221_V06_HR.indb 229IM_KAC14021WLAN_201221_V06_HR.indb 229 21/12/2020 10:3921/12/2020 10:39230 Português Size - A5 Requisitos de informação Ficha do produto Ar condicionado local 626/2011 KAC 14021 WLAN 4,2 2,6 1,6

Nota: Ouve murmúrio da água quando o aparelho está a funcionar. É um som normal do circuito de arrefecimento no sistema. Códigos de erro e de proteção Código Causa Solução

Erro do sensor de temperatura ambiente Coloque o aparelho em standby, desligue da ficha e volte a ligar

Erro do sensor de temperatura do evaporador Coloque o aparelho em standby, desligue da ficha e volte a ligar

Erro de comunicação do painel de controlo Coloque o aparelho em standby, desligue da ficha e volte a ligar Nota: Contacte o centro de serviços se os erros ocorrerem regularmente. IM_KAC14021WLAN_201221_V06_HR.indb 230IM_KAC14021WLAN_201221_V06_HR.indb 230 21/12/2020 10:3921/12/2020 10:39231 Português Ficha de produto da UE KAC 14021 WLAN 1/1 Esta informação do produto é fornecida de acordo com o Anexo I sec. 3 (d) da Regulação da Comissão (UE) Nº 206/2012, implementando a Diretiva 2009/125/CE do Parlamento Europeu e do Conselho, relativamente aos requisitos de design ecológico para ares condicionados e ventiladores. Identificador do modelo KAC 14021 WLAN Símbolo Valor Unidade Capacidade indicada para arrefecimento P rated para arrefecimento

Capacidade indicada para aquecimento P rated para aquecimento n/a kW Entrada de potência indicada para arrefecimento P EER 1,6 kW Entrada de potência indicada para aquecimento P COP n/a kW Taxa de eficiência energética indicada EER

2 W Consumo elétrico de produtos de conduta dupla (indicado para arrefecimento em separado)

para arrefecimento n/a kWh/a Consumo elétrico de produtos de conduta dupla (indicado para aquecimento em separado)

para aquecimento n/a kWh/a Consumo elétrico de produtos de conduta única (indicado para arrefecimento em separado)

para arrefecimento 1,6 kWh/h Consumo elétrico de produtos de conduta única (indicado para aquecimento em separado)

para aquecimento n/a kWh/h Nível de ruído L

eq. Detalhes de contacto para obter mais informações Imtron GmbH Wankelstraße 5 85046 Ingolstadt, Germany IM_KAC14021WLAN_201221_V06_HR.indb 231IM_KAC14021WLAN_201221_V06_HR.indb 231 21/12/2020 10:3921/12/2020 10:39232 Português Size - A5 A capacidade de arrefecimento indicada foi testada sob as seguintes condições: Funcionamento do arrefecimento Interior 35 °C (DB) 24 °C (WB) Nota:

• Este produto contém gás de estufa não fluorado (hermeticamente selado) que é perigoso para o ambiente e contribui para o aquecimento global se libertado para a atmosfera.

• O derrame de refrigerante contribui para alterações climáticas. O refrigerante com potencial de aquecimento global (GWP) menor irá contribuir menos para o aquecimento global que um refrigerante com GWP superior, se derramado par a atmosfera.

• Este produto contém um fluido refrigerante com um GWP igual a 3. Isto significa que, se 1 kg deste fluido refrigerante derramar para a atmosfera, o impacto no aquecimento global será 3 vezes superior a 1 kg de CO

, num período de 100 anos. Nunca tente interferir com o circuito refrigerante você mesmo nem desmontar você mesmo o aparelho - peça sempre a um profissional.

• Consumo energético 1,610 kWh KAC 14021 WLAN por 60 minutos, com base em resultados de teste padrão. O consumo energético real irá depender de como o aparelho é utilizado e onde se situa. Esquema elétrico Ver anexo. IM_KAC14021WLAN_201221_V06_HR.indb 232IM_KAC14021WLAN_201221_V06_HR.indb 232 21/12/2020 10:3921/12/2020 10:39Svenska
