BEDIENUNGSANLEITUNG KAC 14021 WLAN Koenic

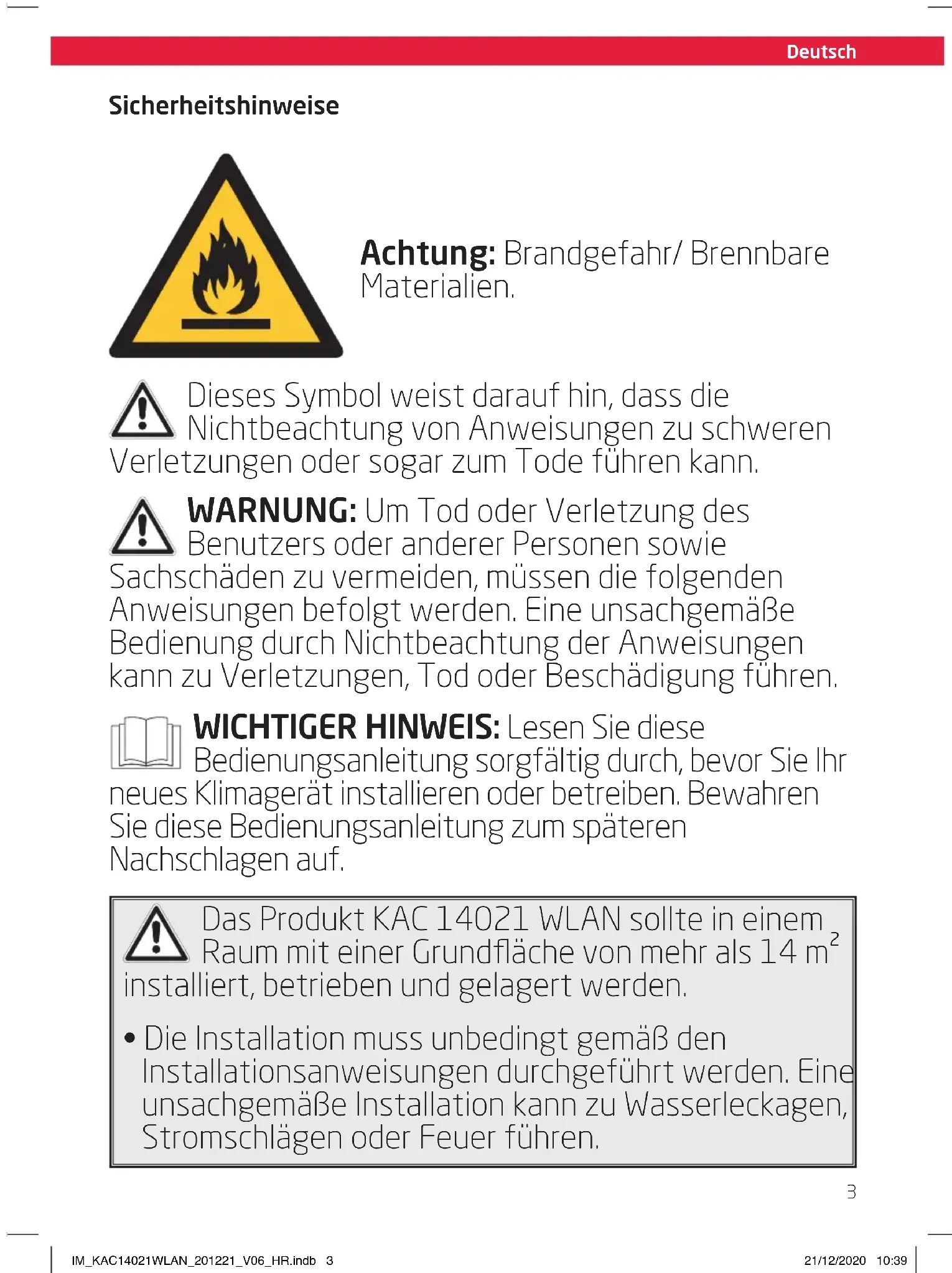

Sicherheitshinweise Achtung: Brandgefahr/ Brennbare Materialien. Dieses Symbol weist darauf hin, dass die Nichtbeachtung von Anweisungen zu schweren Verletzungen oder sogar zum Tode führen kann. WARNUNG: Um Tod oder Verletzung des Benutzers oder anderer Personen sowie Sachschäden zu vermeiden, müssen die folgenden Anweisungen befolgt werden. Eine unsachgemäße Bedienung durch Nichtbeachtung der Anweisungen kann zu Verletzungen, Tod oder Beschädigung führen. WICHTIGER HINWEIS: Lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie Ihr neues Klimagerät installieren oder betreiben. Bewahren Sie diese Bedienungsanleitung zum späteren Nachschlagen auf. Das Produkt KAC 14021 WLAN sollte in einem Raum mit einer Grundfläche von mehr als 14 m² installiert, betrieben und gelagert werden.

• Die Installation muss unbedingt gemäß den Installationsanweisungen durchgeführt werden. Eine unsachgemäße Installation kann zu Wasserleckagen, Stromschlägen oder Feuer führen. IM_KAC14021WLAN_201221_V06_HR.indb 3IM_KAC14021WLAN_201221_V06_HR.indb 3 21/12/2020 10:3921/12/2020 10:39Deutsch

• Verwenden Sie nur das beiliegende Zubehör und Teile sowie die für die Installation spezifizierten Werkzeuge. Die Verwendung von nicht genormten Teilen kann zu Wasserleckagen, Stromschlägen, Feuer und Verletzungen oder zu Sachschäden führen.

• Achten Sie darauf, dass die von Ihnen gewählte Steckdose über die korrekte Netzspannung verfügt. Das Netzkabel ist mit einem dreipoligen Erdungsstecker zum Schutz vor Stromschlag ausgestattet. Die Spannungsangaben sind auf dem Typenschild des Produktes zu finden.

• Das Produkt darf nur an eine ordnungsgemäß geerdete Wandsteckdose angeschlossen werden. Wenn die Wandsteckdose, die Sie verwenden möchten, nicht ausreichend geerdet oder durch eine zeitverzögerte Sicherung oder einen Trennschalter geschützt ist, lassen Sie einen qualifizierten Elektriker die richtige Steckdose installieren (die benötigte Sicherung oder den erforderlichen Trennschalter wird durch den maximalen Strom des Produktes bestimmt. Der maximale Strom ist auf dem Typenschild am Produkt angegeben).

• Installieren Sie das Produkt auf einer ebenen, stabilen Unterlage. Andernfalls kann es zu Schäden oder zu übermäßigem Lärm und Erschütterungen kommen. IM_KAC14021WLAN_201221_V06_HR.indb 4IM_KAC14021WLAN_201221_V06_HR.indb 4 21/12/2020 10:3921/12/2020 10:39Deutsch

• Achten Sie darauf, dass die direkte Umgebung des Produktes frei von Hindernissen ist, um eine einwandfreie Funktion zu gewährleisten und Sicherheitsrisiken zu minimieren.

• Modifizieren Sie NICHT die Länge des Netzkabels und verwenden Sie auch kein Verlängerungskabel, um das Produkt mit Strom zu versorgen.

• Teilen Sie NICHT eine einzige Steckdose mit anderen Elektrogeräten, um eine Überlastung zu vermeiden. Eine unsachgemäße Stromversorgung kann zu Feuer oder Stromschlägen führen.

• Installieren Sie Ihr Klimagerät NICHT in einem nassen Raum, wie beispielsweise einem Badezimmer oder einer Waschküche. Eine zu starke Belastung durch Wasser, bspw. durch Wasserdampf oder sehr hohe Luftfeuchtigkeit, kann dazu führen, dass elektrische Komponenten kurzgeschlossen werden.

• Installieren Sie das Produkt NICHT an einem Ort, der brennbaren Gasen ausgesetzt sein könnte, da dies zu Bränden führen kann.

• Das Produkt hat Räder, um die Bewegung zu erleichtern. Stellen Sie das Produkt nicht auf dicke Teppiche und rollen Sie es nicht über Gegenstände, ansonsten könnte das Produkt umkippen. IM_KAC14021WLAN_201221_V06_HR.indb 5IM_KAC14021WLAN_201221_V06_HR.indb 5 21/12/2020 10:3921/12/2020 10:39Deutsch

• Verwenden Sie das Produkt NICHT, wenn es heruntergefallen ist oder beschädigt wurde.

• Das Produkt mit elektrischer Heizung muss mindestens 1Meter Abstand zu brennbaren Materialien haben.

• Berühren Sie das Produkt nicht mit nassen oder feuchten Händen oder wenn Sie barfuß auf nassem Untergrund stehen.

• Wird das Klimagerät während der Benutzung umgestoßen, schalten Sie das Produkt aus und trennen Sie es sofort vom Stromnetz. Überprüfen Sie das Produkt sofort, um sicherzustellen, dass es keine Schäden aufweist. Wenn Sie vermuten, dass das Produkt beschädigt wurde, wenden Sie sich an einen Techniker oder den Kundendienst.

• Bei Gewitter muss das Produkt vom Stromnetz getrennt werden, um Schäden am Produkt durch Blitzeinschlag zu vermeiden.

• Ihr Klimagerät sollte so verwendet werden, dass es vor Feuchtigkeit geschützt ist, z.B. Kondenswasser, Spritzwasser, etc. Stellen oder lagern Sie Ihr Klimagerät nicht so, dass es herunterfallen oder in Wasser oder eine andere Flüssigkeit gezogen werden kann. Passiert es doch, ziehen Sie sofort den Netzstecker. IM_KAC14021WLAN_201221_V06_HR.indb 6IM_KAC14021WLAN_201221_V06_HR.indb 6 21/12/2020 10:3921/12/2020 10:39Deutsch

• Alle Verkabelungen müssen strikt gemäß dem Schaltplan im Inneren des Produktes durchgeführt werden.

• Die Leiterplatte (PCB) des Produktes ist mit einer Sicherung zum Schutz vor Überstrom ausgestattet. Die Spezifikationen der Sicherung sind auf der Leiterplatte gedruckt.

• Dieses Produkt kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnden Erfahrungen und Kenntnissen benutzt werden, wenn sie beaufsichtigt werden oder ihnen der sichere Gebrauch des Produktes erklärt wurde und sie die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Produkt spielen. Die Reinigung und Pflege darf nicht von Kindern ohne Aufsicht durchgeführt werden.

• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Produkt spielen. Kinder müssen immer beaufsichtigt werden, wenn sie sich in der Nähe des Produktes befinden.

• Ist das Netzkabel beschädigt, muss es vom Hersteller, seinem Servicepartner oder ähnlich qualifizierten Personen ausgetauscht werden, um eine Gefährdung zu vermeiden. IM_KAC14021WLAN_201221_V06_HR.indb 7IM_KAC14021WLAN_201221_V06_HR.indb 7 21/12/2020 10:3921/12/2020 10:39Deutsch

• Vor der Reinigung oder anderen Pflegearbeiten muss das Produkt vom Stromnetz getrennt werden.

• Entfernen Sie keine festen Abdeckungen. Verwenden Sie dieses Produkt niemals, wenn es nicht ordnungsgemäß funktioniert, fallen gelassen oder beschädigt wurde.

• Verlegen Sie das Kabel nicht unter Teppichböden. Decken Sie das Kabel nicht mit Wurfteppichen, Läufern oder ähnlichen Abdeckungen ab, um verdeckte Stolperfallen zu vermeiden. Verlegen Sie das Kabel nicht unter Möbeln oder anderen Produkten bzw. Gerätschaften. Verlegen Sie das Kabel dort, wo sich möglichst wenige Personen bewegen und keine Gefahr besteht, dass das Produkt unbeabsichtigt umgestoßen wird, bspw. durch ein Stolpern über das Kabel.

• Betreiben Sie das Produkt nicht, wenn das Kabel, der Stecker, die Netzsicherung oder der Trennschalter beschädigt ist. Entsorgen Sie in diesem Fall das Produkt oder schicken Sie es zur Überprüfung und/ oder Reparatur an einen autorisierten Kundendienst.

• Um die Gefahr von Feuer oder Stromschlägen zu verringern, verwenden Sie dieses Produkt nicht mit einem kontaktlosen Geschwindigkeitsregler.

• Das Produkt ist gemäß den nationalen Verdrahtungsvorschriften zu installieren.

• Wenden Sie sich zur Reparatur oder Wartung dieses Produktes an den autorisierten Kundendienst. IM_KAC14021WLAN_201221_V06_HR.indb 8IM_KAC14021WLAN_201221_V06_HR.indb 8 21/12/2020 10:3921/12/2020 10:39Deutsch

• Die Ein- und Auslassgitter dürfen nicht abgedeckt oder blockiert werden.

• Verwenden Sie dieses Produkt nicht für andere als die in dieser Bedienungsanleitung beschriebenen Funktionen.

• Schalten Sie vor der Reinigung das Produkt aus und ziehen Sie den Netzstecker.

• Trennen Sie das Produkt vom Stromnetz, wenn seltsame Geräusche, Gerüche oder Rauch auftreten.

• Drücken Sie die Tasten auf dem Bedienfeld nicht mit anderen Gegenständen als Ihren Fingern.

• Entfernen Sie keine festen Abdeckungen. Verwenden Sie dieses Produkt niemals, wenn es nicht ordnungsgemäß funktioniert, fallen gelassen oder beschädigt wurde.

• Starten oder stoppen Sie das Produkt nicht, indem Sie den Netzstecker einstecken oder herausziehen, sondern nur indem Sie die dafür vorgesehene Taste verwenden.

• Verwenden Sie keine gefährlichen Chemikalien zur Reinigung des Produktes und lassen Sie das Produkt nicht mit diesen in Kontakt kommen. Verwenden Sie das Produkt nicht in Gegenwart von brennbaren Substanzen oder Dämpfen wie Alkohol, Insektiziden, Benzin usw. IM_KAC14021WLAN_201221_V06_HR.indb 9IM_KAC14021WLAN_201221_V06_HR.indb 9 21/12/2020 10:3921/12/2020 10:39Deutsch

• Transportieren Sie Ihr Klimagerät immer in vertikaler Position und stellen Sie sicher, dass es während der Benutzung auf einer stabilen, ebenen Fläche steht.

• Wenden Sie sich immer an einen Fachmann, um Reparaturen durchführen zu lassen. Wenn das Netzkabel beschädigt ist und durch ein neues Netzkabel ersetzt werden muss, muss dieses Kabel vom Hersteller des Produkts bezogen werden und das beschädigte Kabel darf nicht repariert werden.

• Ziehen Sie den Netzstecker nur am Netzstecker selbst aus der Steckdose. Ziehen Sie nicht am Kabel.

• Halten Sie die Batterien der Fernbedienung zu jeder Zeit außer Reichweite von Kindern.

• Suchen Sie umgehend ärztliche Hilfe auf, wenn Batterien verschluckt wurden.

• Fassen Sie ausgelaufene Batterien nur mit entsprechendem Schutz an und entsorgen Sie diese umgehend und entsprechend geltender Vorschriften und Gesetzen. Vermeiden Sie den Kontakt mit Batterieflüssigkeit, insbesondere mit Haut und Augen. Spülen Sie die betroenen Stellen bei Kontakt mit Augen oder Mund sofort unter fließendem Wasser ab und suchen Sie umgehend ärztliche Hilfe auf. Waschen Sie betroenen Hautstellen mit reichlich Wasser und Seife. IM_KAC14021WLAN_201221_V06_HR.indb 10IM_KAC14021WLAN_201221_V06_HR.indb 10 21/12/2020 10:3921/12/2020 10:39Deutsch

• Reinigen Sie die Kontakte an Batterien und in dem Produkt, bevor Sie diese einsetzen.

• Verwenden Sie niemals alte mit neuen Batterien, Batterien unterschiedlichen Typs oder von verschiedenen Herstellern. Wechseln Sie alle Batterien eines Satzes gleichzeitig aus.

• Benutzen Sie nur für dieses Produkt empfohlene Batterien. Siehe technische Daten.

• Beachten Sie beim Einsetzen von Batterien die Polarität (+ und -). Achten Sie auf entsprechende Markierungen auf dem Produkt und der Batterie.

• Nehmen Sie Batterien aus dem Produkt, wenn dieses für längere Zeit nicht benutzt wird.

• Entfernen Sie leere Batterien umgehend aus dem Produkt.

• Versuchen Sie niemals, nicht wieder aufladbare Batterien aufzuladen.

• Setzen Sie Batterien niemals extremen Bedingungen wie Hitze, Kälte oder Feuchtigkeit aus.

• Zerlegen, önen oder zerkleinern Sie Batterien nicht.

• Schließen Sie Batterien nicht kurz. Bewahren Sie diese niemals so auf, dass sie sich gegenseitig kurzschließen oder durch metallische Objekte kurzgeschlossen werden können. IM_KAC14021WLAN_201221_V06_HR.indb 11IM_KAC14021WLAN_201221_V06_HR.indb 11 21/12/2020 10:3921/12/2020 10:39Deutsch

Size = A5 Sicherheitshinweise Warnungen (betreend dem Kühlmittel R290)

• Verwenden Sie keine anderen als die vom Hersteller empfohlenen Mittel, um den Abtauprozess zu beschleunigen bzw. das Produkt reinigen.

• Das Produkt ist in einem Raum ohne ständig betriebene Zündquellen (z.B. oene Flammen, ein laufendes Gasgerät oder eine elektrische Heizung) zu lagern.

• Das Produkt nicht durchbohren oder verbrennen.

• Die Einhaltung der nationalen Gasvorschriften ist zu beachten.

• Halten Sie die Lüftungsönungen frei von Hindernissen.

• Das Produkt ist so zu lagern, dass keine mechanischen Schäden auftreten.

• Beachten Sie, dass das Produkt in einem gut belüfteten Bereich gelagert werden muss, in dem die Raumgröße der für den Betrieb festgelegten Raumfläche entspricht.

• Jede Person, die an Arbeiten an oder dem Önen eines Kältemittelkreislaufs beteiligt ist, muss über ein aktuell gültiges Zertifikat einer von der Industrie akkreditierten Bewertungsstelle verfügen, die ihre Kompetenz zum sicheren Umgang mit Kältemitteln gemäß einer von der Industrie anerkannten Bewertungsspezifikation autorisiert. IM_KAC14021WLAN_201221_V06_HR.indb 12IM_KAC14021WLAN_201221_V06_HR.indb 12 21/12/2020 10:3921/12/2020 10:39Deutsch

• Die Wartung darf nur auf Empfehlung des Geräteherstellers durchgeführt werden. Die Pflege und Reparatur, die die Hilfe von anderem Fachpersonal erfordert, ist unter der Aufsicht der für den Umgang mit brennbaren Kältemitteln zuständigen Person durchzuführen.

• Beachten Sie bzgl. der Kennzeichnung von Produkten mit Schildern die anzuwendenden örtlichen Vorschriften.

• Beachten Sie bzgl. der Entsorgung von Produkten mit brennbaren Kältemitteln die anzuwendenden nationalen Vorschriften.

• Lagerung von Produkten/Ausrüstung Die Lagerung des Produktes muss in Übereinstimmung mit den Anweisungen des Herstellers erfolgen.

• Verkabelung Überprüfen Sie, ob die Verkabelung Verschleiß, Korrosion, übermäßigen Druck, Vibrationen, scharfen Kanten oder anderen schädlichen Umwelteinflüssen ausgesetzt ist. Bei der Prüfung sind auch die Auswirkungen der Alterung oder der ständigen Schwingungen von Quellen wie Kompressoren oder Ventilatoren zu berücksichtigen. IM_KAC14021WLAN_201221_V06_HR.indb 13IM_KAC14021WLAN_201221_V06_HR.indb 13 21/12/2020 10:3921/12/2020 10:39Deutsch

• Erkennung von brennbaren Kältemitteln Bei der Suche nach Kältemittelleckagen oder der Erkennung von Kältemittelleckagen dürfen unter keinen Umständen potenzielle Zündquellen genutzt werden. Ein Halogenidbrenner (oder ein anderer Detektor mit oener Flamme) darf nicht verwendet werden. Hinweis zu nicht fluorierten Gasen

• Nicht fluorierte Treibhausgase sind in hermetisch abgeschlossenen Anlagen enthalten. Spezifische Informationen über die Art, die Menge und das CO

Äquivalent des nicht fluorierten Treibhausgases in Tonnen finden Sie auf dem entsprechenden Etikett auf dem Produkt selbst.

• Installation, Wartung, Pflege und Reparatur dieses Produktes dürfen nur von einem zugelassenen Techniker durchgeführt werden.

• Die Deinstallation und das Recycling des Produkts muss von einem zertifizierten Techniker durchgeführt werden. IM_KAC14021WLAN_201221_V06_HR.indb 14IM_KAC14021WLAN_201221_V06_HR.indb 14 21/12/2020 10:3921/12/2020 10:39Deutsch

• Lesen Sie diese Bedienungsanleitung vor dem ersten Gebrauch gründlich durch. Sie enthält wichtige Informationen für Ihre Sicherheit sowie zum Gebrauch und zur Pflege des Gerätes. Heben Sie die Anleitung zum späteren Nachschlagen auf und geben Sie sie mit dem Gerät weiter.

• Um gefährliche Situationen zu vermeiden, das Produkt nicht für andere als die in dieser Anleitung beschriebenen Zwecke verwenden. Unsachgemäße Verwendung ist gefährlich und führt zum Verlust der Garantie.

• Lesen Sie diese Bedienungsanleitung vor dem ersten Gebrauch des Produktes aufmerksam durch. Machen Sie sich mit der Nutzung, den Einstellmöglichkeiten und den Funktionen der Bedienelemente vertraut. Verinnerlichen Sie Sicherheitshinweise und Anweisungen und befolgen Sie diese, um mögliche Risiken und Gefahren zu vermeiden.

• Montieren und verwenden Sie das Produkt ausschließlich wie in dieser Anleitung beschrieben.

• Untersuchen Sie die Wand, an der Sie den Abluftschlauch montieren wollen, bevor Sie mit der Montage beginnen. Stellen Sie sicher, dass sich keine versteckten Objekte wie z. B. Strom, Wasser oder Gas führende Leitungen an der Montagestelle befinden, die vom Bohrer getroen werden könnten.

• Halten Sie Kinder und Haustiere währen der Montage fern. Diese könnten Kleinteile verschlucken – Erstickungsgefahr.

• Verwenden Sie nur geeignete Werkzeuge zur Montage des Produktes.

• Ziehen Sie alle Schrauben und andere Verbindungen stets gut fest, überdrehen Sie diese aber nicht. IM_KAC14021WLAN_201221_V06_HR.indb 15IM_KAC14021WLAN_201221_V06_HR.indb 15 21/12/2020 10:3921/12/2020 10:39Deutsch

Size = A5 Sicherheitshinweise Erklärung der auf dem Produkt angezeigten Symbole WARNUNG Dieses Symbol zeigt an, dass dieses Produkt ein brennbares Kältemittel verwendet. Wenn das Kältemittel austritt und einer externen Zündquelle ausgesetzt ist, besteht Feuergefahr. WARNUNG Dieses Symbol zeigt an, dass die Bedienungsanleitung sorgfältig gelesen werden muss. ACHTUNG Dieses Symbol zeigt an, dass ein(e) KundendienstmitarbeiterIn dieses Produkt gemäß der Installationsanleitung bedienen sollten. ACHTUNG Dieses Symbol zeigt an, dass Informationen wie die Betriebsanleitung oder die Installationsanleitung verfügbar sind. IM_KAC14021WLAN_201221_V06_HR.indb 16IM_KAC14021WLAN_201221_V06_HR.indb 16 21/12/2020 10:3921/12/2020 10:3917 Deutsch Herzlichen Glückwunsch! Vielen Dank, dass Sie sich für ein KOENIC- Produkt entschieden haben. Bitte lesen Sie die Bedienungsanleitung aufmerksam durch und bewahren Sie sie für späteres Nachschlagen auf. Bestimmungsgemässe Verwendung Dieses Klimagerät dient zum Herunterkühlen oder Entfeuchten von Innenräumen. Jede andere Verwendung kann zu Schäden am Produkt oder zu Verletzungen führen. Die Imtron GmbH übernimmt keine Haftung für Schäden am Produkt, Sachschaden, oder Verletzung von Personen aufgrund von unachtsamer, unsachgemäßer, falscher oder nicht dem vom Hersteller angegebenen Zweck entsprechender Verwendung des Produktes. Vor dem ersten Gebrauch Entfernen Sie das Produkt und Zubehör vorsichtig aus der Originalverpackung. Möchten Sie die Originalverpackung entsorgen, so tun Sie dies nach den geltenden gesetzlichen Bestimmungen. Haben Sie Fragen zur richtigen Entsorgung, fragen Sie bei Ihrer örtlichen Behörde nach. Überprüfen Sie den Verpackungsinhalt auf Vollständigkeit und Beschädigungen. Sollte der Verpackungsinhalt unvollständig oder sollten Beschädigungen feststellbar sein, kontaktieren Sie umgehend Ihre Verkaufsstelle. Reinigen Sie das Produkt nach dem Auspacken; siehe Abschnitt Reinigung und Pflege. Entsorgung Das Produkt nicht im Hausmüll entsorgen. Das Produkt ist an den ausgewiesenen Sammelstellen für elektrische und elektronische Geräte zu entsorgen. Für weitere Informationen wenden Sie sich bitte an Ihren Händler oder die zuständige Behörde am Ort. Kältemittel müssen vor der Verschrottung von einem qualifizierten Spezialisten entnommen und gemäß nationalen und lokalen Bestimmungen entsorgt werden. Die wilde Entsorgung von Abfällen in Wäldern und Landschaften gefährdet Ihre Gesundheit, wenn gefährliche Stoe austreten und in das Grundwasser gelangen und damit ihren Weg in die Nahrungskette finden. Bitte entsorgen Sie die Batterien umweltgerecht. Werfen Sie Batterien nicht in den Hausmüll. Benutzen Sie bitte die Rückgabe und Sammelsysteme in Ihrer Gemeinde oder wenden Sie sich an den Händler, bei dem das Produkt gekauft wurde. Lieferumfang 1 x Klimaanlage 1 x Fernbedienung 1 x Wandauslassanschluss mit Verschlusskappe 1 x Entwässerungsschlauch 1 x Abluftschlauchadapter 1 x Abluftschlauch 1 x Fensterauslassadapter 1 x Wandadapter 4 x Dübel 4 x Schrauben 2 x Batterien (Typ R03/AAA) 1 x Bedienungsanleitung 1 x Garantiekarte Technische Daten Stromversorgung : 220 - 240 V~ 50 Hz Nenneingangsleistung : 1610 W/ 7,0 A Schutzklasse : I Sicherung : 250 V T3,15AL Kühlleistung : 14000 BTU/h Kühlmittel : R290/ 280 g Frequenzbereich : 2412 - 2472 MHz Maximale Sendeleistung : 20 dbm Konformitätserklärung Hiermit erklärt die Imtron GmbH, dass der Funkanlagentyp KAC 14021WLAN der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU- Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://www.koenic-online.com/nc/suche.html IM_KAC14021WLAN_201221_V06_HR.indb 17IM_KAC14021WLAN_201221_V06_HR.indb 17 21/12/2020 10:3921/12/2020 10:3918 Deutsch Size - A5 Impedanzinformationen: Gemäß EN 61000-3-11 darf das Produkt KAC 14021 WLAN nur an ein Versorgungssystem mit folgender Impedanz angeschlossen werden: | Zsys|=0.362 Ohm oder weniger. Bevor Sie das Produkt ans öentliche Stromnetz anschließen, wenden Sie sich bitte an das zuständige Energieversorgungsunternehmen, um sicherzustellen, dass das Stromnetz die oben genannten Anforderungen erfüllt. Bedienelemente und Komponenten

1. Fernbedienungssender

7. Batteriefach mit Deckel

8. Temperatureinheittaste °C/ °F

9. Lüftergeschwindigkeitstaste

Grimulde auf beiden Seiten

Netzkabel mit Netzstecker

Kontrollleuchte POWER

Kontrollleuchte FULL

Kontrollleuchte POWER

Lüftergeschwindigkeitstaste SPEED

Wandauslassanschluss mit Verschlusskappe

Entwässerungsschlauch

Dübel (x4) IM_KAC14021WLAN_201221_V06_HR.indb 18IM_KAC14021WLAN_201221_V06_HR.indb 18 21/12/2020 10:3921/12/2020 10:3919 Deutsch Installation Aufstellort Beachten Sie folgende Punkte bei der Wahl des Installationsorts:

• Beachten Sie alle Sicherheitshinweise!

• Halten Sie einen Umgebungsabstand in jede Richtung von 30 cm und 100 cm zu anderen Elektroprodukten ein.

• Stellen Sie einen Umgebungsabstand von 50 cm rund um den äußeren Abluftwandauslass sicher und schützen Sie diesen vor eintretenden Objekten oder Feuchtigkeit.

• Stellen Sie sicher, dass die Wand hinter dem Produkt eine Außenwand und keine Trennwand ist und dass die Bohrungen sicher und ungehindert von versteckten Objekten in der Wand ausgeführt werden können.

• Stellen Sie sicher, dass eine geeignete Steckdose in Reichweite ist und diese auch nach der Installation erreichbar bleibt.

• Seien Sie sich bewusst, dass sich während des Entfeuchtungsvorgangs Wasser im Produkt ansammelt, welches durchgehend mit dem mitgelieferten Entwässerungsschlauch in einen geeigneten Behälter oder einen Ablauf abgeführt werden muss.

• Versichern Sie sich, dass keine Hindernisse den Luftstrom blockieren. Hinweis: Sollte das Produkt während dem Transport gekippt oder gelegt worden sein, so warten Sie nach dem Aufrichten mindestens 24Stunden bevor Sie das Gerät in Betrieb nehmen, um eine mögliche Beschädigung des Kühlsystems zu vermeiden. Abluftschlauch Je nach Modus-Einstellung muss der Abluftschlauch montiert bzw. demontiert werden:

• Kühlmodus: mit Abluftschlauch

• Lüftermodus, Entfeuchtungsmodus: mit Abluftschlauch Wand (Teil: N, O, P) Abb.

Verbinden Sie den Wandadapter und Abluftschlauchadapter jeweils mit einer Seite des Abluftschlauchs. Verbinden Sie den Abluftschlauchadapter mit dem Luftauslass des Produktes. Abb.

Verwenden Sie den Wandauslassanschluss als Schablone, um das Bohrmuster auf die Wand zu übertragen. Bohren Sie Löcher mit einem geeigneten Elektrowerkzeug. Befreien Sie die Löcher von Bohrstaub und befestigen Sie den Wandauslassanschluss mit den beiliegenden Schrauben und Dübeln. Verbinden Sie den Wandadapter mit dem Wandauslassanschluss. Hinweise:

• Der Abluftschlauch kann auseinandergezogen oder zusammengeschoben werden; halten Sie die Schlauchlänge für eine optimale Leistung jedoch so kurz wie möglich.

• Verlängern Sie den Abluftschlauch nicht.

• Vermeiden Sie ein Überbiegen.

• Beachten Sie die Hinweise zur Außerbetriebnahme im entsprechenden Abschnitt, falls Sie das Produkt über einen längeren Zeitraum nicht verwenden. Fenster (Teil: N, O, Q) Abb.

Alternativ kann der Abluftschlauch auch an einem geöneten bzw. angekippten Fenster angebracht werden. Verbinden Sie dazu den Fensterauslassadapter mit dem oenem Schlauchende. Entwässerungsschlauch Der Entwässerungsschlauch wird benötigt, um Wasser aus dem oberen Ablauf abzuleiten. Abb.

Schieben Sie den Entwässerungsschlauch so weit wie möglich auf den oberen Ablauf. Führen Sie das andere Ende des Entwässerungsschlauches in einen geeigneten Behälter oder einen nahegelegenen Ablauf. IM_KAC14021WLAN_201221_V06_HR.indb 19IM_KAC14021WLAN_201221_V06_HR.indb 19 21/12/2020 10:3921/12/2020 10:3920 Deutsch Size - A5 Fernbedienung Abb.

Den Deckel des Batteriefaches önen. Legen Sie zwei Batterien des Typs R03/ AAA ein. Achten Sie dabei auf die korrekte Polarität Schließen Sie das Batteriefach. Die abwechselnde Verwendung des Bedienfeldes und der Fernbedienung kann zu einer Abwei- chung des Produktes und der darge- stellten Information auf der Fernbedie- nung führen. Hinweis:

• Betätigen Sie eine Taste Ihrer Wahl auf der Fernbedienung und das Produkt übernimmt die momentane Einstellung der Fernbedienung.

• Die Signale der Fernbedienung werden mit einer kurzen Verzögerung übertragen. Dieser Vorgang wird mit dem Erscheinen des Symbols auf der Anzeige der Fernbedienung angezeigt. Hinweise:

• Abhängig von dem eingestellten Betriebsmodus wird das Wasser direkt nach außen abgeleitet oder in einem internen Tank gesammelt. Entwässern Sie das Produkt entsprechend.

• Befestigen Sie das oene Ende des Entwässerungsschlauchs an der Halterung, wenn dieser nicht gebraucht wird.

• Decken Sie die Abläufe am Gerät stets ab, wenn diese nicht gebraucht werden.

• Beachten Sie die Hinweise zur Außerbetriebnahme im entsprechenden Abschnitt, falls Sie das Produkt über einen längeren Zeitraum nicht verwenden. Bedienung Abb.

Ein-/Ausschalten Das Produkt kann nur ein oder in Standby geschaltet werden. Ziehen Sie den Stecker, um das Produkt auszuschalten. Betätigen Sie die Ein-/Standby-Taste oder die Taste POWER, um das Produkt ein oder in Standby zu schalten. Hinweise:

• Nach einem Stromausfall oder wenn das Produkt in Standby und kurz darauf wieder eingeschaltet wird, startet der Kühl-Kompressor erst nach 3 Minuten (Einschaltverzögerung). Auf diese Weise werden Beschädigungen am Kältemittelkreislauf verhindert.

• Falls das Produkt umgestoßen wird, schalten Sie es sofort in Standby und ziehen Sie den Stecker. Warten Sie mindestens 2 Stunden, bevor Sie das Produkt wieder in Betrieb nehmen, um Schäden am Kältemittelkreislauf zu verhindern.

• Schalten Sie das Produkt vor dem Ausstecken stets in Standby. IM_KAC14021WLAN_201221_V06_HR.indb 20IM_KAC14021WLAN_201221_V06_HR.indb 20 21/12/2020 10:3921/12/2020 10:3921 Deutsch Kontrollleuchten Bedien- feld Fernbedie- nung Funktion — TIMER OFF Automatische Aktivierung DRY Dry Entfeuchtungs- modus FAN Fan Lüftermodus COOL Cool Kühlmodus °C Temperaturanzeige °F Temperaturanzeige LOW Lüftergeschwin- digkeit niedrig MID Lüftergeschwin- digkeit mittel HIGH Lüftergeschwin- digkeit hoch — Swing Lüfterauslassoszil- lation Sleep Komfortmodus ein/ aus

Signal wird übertragen Hinweise:

• Jede Betätigung einer Taste auf dem Bedienfeld und jede erfolgreiche Übertragung der Fernbedienung wird mit einem akustischen Signal bestätigt.

• Alle Funktionen des Produktes können mit dem Bedienfeld oder der Fernbedienung gesteuert werden, mit Ausnahme der Temperatureinheiten-Taste. Bedienfeld Fernbe- dienung Funktion Ein-/Aus Taste Temperatur erhöhen Temperatur verringern Moduswahltaste Wahltaste Lüfterge- schwindigkeit Komfortmodus Ein/Aus Ozillation Ein/Aus

°C °F Temperatureinheiten umschalten Timer einstellen Hinweis: Das Klimagerät ist mit einem Selbstverdampfungssystem ausgestattet. Das Kondenswasser verdampft selbstständig und wird durch den Luftauslass abgeblasen. Bachten Sie, dass es dennoch nötig ist, je nach gewähltem Modus, den internen Wassertank regelmäßig zu leeren, bzw. den Ablaufschlauch anzuschließen. IM_KAC14021WLAN_201221_V06_HR.indb 21IM_KAC14021WLAN_201221_V06_HR.indb 21 21/12/2020 10:3921/12/2020 10:3922 Deutsch Size - A5 Das Produkt ist für folgende Umgebungstemperaturen geeignet: Modus Temperatur COOL 17 °C (62 °F) - 35 °C (95 °F) DRY 17 °C (55 °F) - 35 °C (95 °F) Warnung Jegliche andere Bedingungen oder ungeeignete Installationsorte können zu verminderter Leistung des Produktes, Verletzungen oder Sachschäden führen. Abb.

Temperatur einstellen Drücken Sie die Tasten / + oder / – einzeln, um die Temperatur zwischen 16 °C bis 31 °C einzustellen. Abb.

Lüftergeschwindigkeit einstellen

• Betätigen Sie die Wahltaste für die Lüftergeschwindigkeit SPEED / , um zwischen den Geschwindigkeiten zu wählen.

• Die jeweilige Kontrollleuchte auf dem Bedienfeld und der Fernbedienung zeigen die momentane Einstellung an. Abb.

Lamellen einstellen Die Lamellen können in jedem Modus so eingestellt werden, dass der Luftstrom in eine beliebige Richtung geleitet wird.

• Betätigen Sie wiederholt die Oszillations- Taste SWING, um die Lamellen zu bewegen.

• Drücken Sie die Ozillations-Taste, um die Ozillation auszuschalten. Hinweis: Bewegen, önen oder schließen Sie die Lamellen nicht manuell. Modi Modus Beschrei- bung Anwendung Cool Kühl- modus

• Kühlt die Raumtempera- tur herunter

• Der Kühlkompressor star- tet und stoppt in Inter- vallen um die eingestellte Temperatur zu halten

• Die Lüftergeschwindig- keit und die Temperatur können eingestellt werden Dry Entfeuch- tungsmo- dus

• Entfeuchtet den Raum mit dem Lüfter

• Die Lüftergeschwindig- keit und die Temperatur sind voreingestellt und können nicht eingestellt werden Fan Lüftermo- dus

• Die Lüftergeschwin- digkeit kann eingestellt werden

• Temperatureinstellung ist nicht möglich Timer Zeit- schaltuhr- modus

• Das Produkt schaltet sich zu eingestellten Zeitpunkten ein oder in Standby Komfort- modus

• Die eingestellte Tempe- ratur wird nach 1 Stunde um 1 °C und nach einer weiteren Stunde wiede- rum um 1 °C erhöht und die Anzeige wird nicht beleuchtet

• Die Funktion ist nicht verfügbar während Lüfter- und Entfeuch- tungsmodus IM_KAC14021WLAN_201221_V06_HR.indb 22IM_KAC14021WLAN_201221_V06_HR.indb 22 21/12/2020 10:3921/12/2020 10:3923 Deutsch Warnung Überschwemmungsgefahr! Lassen Sie das Produkt während des Entwässerns in einen externen Behälter niemals unbeaufsichtigt. Leeren Sie den Behälter regelmäßig, um ein Überlaufen und Wasserschäden zu vermeiden. Hinweis: Während des Kühlmodus COOL und Entfeuchtungsmodus DRY wird das Wasser in einem internen Tank angesammelt, welcher entleert werden muss, wenn er voll ist. In diesem Fall ertönt ein akustisches Signal und die Kontrollleuchte FULL leuchtet. Der Kühlprozess wird gestoppt, bis das Wasser entleert und das Produkt neu gestartet wurde. Der Lüfter arbeitet während dieser Zeit weiter. Entleeren des internen Tanks

• Trennen Sie das Produkt von der Stromver- sorgung.

• Platzieren Sie das Produkt mit dem unteren Ablauf über einem geeigneten Behälter oder Ablauf.

• Entfernen Sie die Abdeckung des unteren Ablaufs.

• Bringen Sie die Abdeckung wieder an, nach- dem das Wasser vollständig abgelaufen ist.

• Stecken Sie den Netzstecker in eine geeignete Steckdose.

• Das Produkt ist bereit zum Einschalten. Unter Umständen (z. B. hohe Luftfeuchtigkeit) kann das Selbstverdampfungssystem nicht ausreichen, um das Wasser zu verarbeiten. Dann wird das überschüssige Wasser in einem internen Tank angesammelt, welcher wie oben erklärt entleert werden muss, sobald er voll ist. Abb.

Zeitschaltuhr einstellen Die Zeitschaltuhr schaltet das Produkt ein oder in Standby, nachdem eine wählbare Zeit verstrichen ist. Beim Einschalten verwendet das Produkt den / die letzten verwendeten Modus und Einstellung. Die eingestellte Dauer wird umgehend nach der Eingabe heruntergezählt.

• Betätigen Sie die Zeitschaltuhr-Einstelltaste TIMER im Standby- oder eingeschalteten Zustand um jeweils einen Zeitpunkt für Auto-Ein oder Auto-Aus festzulegen.

• Betätigen Sie die Taste +/- oder die Timer- Taste der Fernbedienung so oft wie nötig, um eine Zeit zwischen 1 bis 24 Stunden festzulegen.

• Die Einstellung wird nach 5 Sekunden ohne Eingabe im Produkt gespeichert. Hinweise:

• Die Einstellungen werden gelöscht, wenn das Produkt vor Ablauf der Zeit manuell ein- oder in Standby geschaltet wurde.

• Nach Ausführung des Auto-Ein-/Aus- Befehls wird die Einstellung gelöscht und das Produkt muss erneut eingestellt werden. Die Einstellungen werden gelöscht, wenn es zu einem Fehler kommt (siehe Schutz- und Fehlercodes). Abb.

Entfeuchten Wasser wird ausschließlich während des Kühl- COOL und Entfeuchtungsmodus DRY angesammelt. Während des Entfeuchtungsmodus DRY wird Wasser unverzüglich durch den oberen Ablauf abgeleitet und der Entwässerungsschlauch muss dauerhaft angeschlossen sein. Das Wasser muss durch den Schlauch in einen geeigneten Behälter oder einen nahegelegenen Ablauf geleitet werden. IM_KAC14021WLAN_201221_V06_HR.indb 23IM_KAC14021WLAN_201221_V06_HR.indb 23 21/12/2020 10:3921/12/2020 10:3924 Deutsch Size - A5 Aktivierung, Installation und Benutzung von WLAN / IoT-Funktionen Zur Aktivierung, Installation und Benutzung von WLAN / IoT-Funktionen beachten Sie die gesonderte Anleitung mit dem gleichnamigen Titel. Reinigung und Pflege Abb.

Schalten Sie das Produkt in Standby und ziehen Sie den Netzstecker, um es von der Stromversorgung zu trennen. Hinweis: Reinigen Sie das Produkt alle zwei Wochen. Reinigen Sie die äußeren Oberflächen des Produktes mit einem feuchten Lappen und neutralem Reinigungsmittel. Trocknen Sie das Produkt mit einem fusselfreien Tuch sorgfältig ab.. Verwenden Sie keine chemischen, alkaliscahen, schmirgelnde oder andere aggressive Reinigungsmittel, da diese die Oberflächen beschädigen können. Abb.

Entfernen Sie die Luftfilter. Reinigen Sie die Luftfilter in warmem Wasser (unter 40 °C) und mit neutralem Reinigungsmittel. Abb.

Lassen Sie die Filter vor dem Einbau vollständig trocknen.

• Önen Sie nicht das Gehäuse des Produktes und führen Sie keine Gegenstände durch die Lüftungsönungen.

• Im Innern dieses Produktes befinden sich keine Teile, die vom Benutzer repariert oder gewartet werden können. Wenden Sie sich an eine qualifizierte Fachkraft, um das Produkt überprüfen und gegebenenfalls instand setzen zu lassen. Außerbetriebnahme Abb.

Entleeren Sie jegliches Wasser aus dem Produkt und trocknen Sie dieses mindestens einen halben Tag lang im Lüftermodus Fan in einem trockenen, warmen Raum, um der Bildung von Schimmel vorzubeugen. Schalten Sie das Produkt in Standby. Ziehen Sie den Netzstecker und befestigen Sie das Netzkabel in der Netzkabelschlaufe. Entfernen Sie die Abluftschlauch- Baugruppe von dem Produkt. Schließen Sie die Abdeckung des Wandadapters. Decken Sie die Abläufe ab. Entnehmen Sie die Batterien aus der Fernbedienung. Transport Abb.

Warten Sie nach dem Bewegen mindestens zwei Stunden, bevor Sie das Produkt in Betrieb nehmen, um Schäden am Kältemittelkreislauf zu vermeiden. Hinweis: Das Produkt ist schwer. Bewegen Sie das Produkt deshalb nach Möglichkeit durch Schieben oder Ziehen auf den Rollen. Wenn ein Anheben unvermeidlich ist, verwenden Sie die Grimulden und tragen Sie das Produkt zu zweit. Bewegen Sie das Produkt nicht während des Betriebs. IM_KAC14021WLAN_201221_V06_HR.indb 24IM_KAC14021WLAN_201221_V06_HR.indb 24 21/12/2020 10:3921/12/2020 10:3925 Deutsch Fehlerbehebung Sollte es während des Betriebs zu Störungen kommen, beachten Sie nachfolgende Tabelle. Sollten die Probleme wie unter Behebung angegeben nicht abgestellt werden können, wenden Sie sich an Ihren Händler. Warnung Führen Sie nur solche Arbeiten durch, die in dieser Bedienungsanleitung erklärt sind! Alle weiteren Inspektions-, Wartungs- und Reparaturarbeiten müssen von einer autorisierten Kundendienststelle oder einer ähnlich qualifizierten Fachkraft durchgeführt werden! Problem Mögliche Ursache Behebung Produkt startet nicht Nicht an die Stromversorgung angeschlossen An die Stromversorgung anschließen Netzkabel oder Stecker defekt Kundendienst kontaktieren Sonstiger elektrischer Defekt des Produktes Kundendienst kontaktieren Fehler aufgetreten Siehe Schutz- Und Fehlercodes Fernbedienung fehlerhaft Siehe Unten Fernbedienung funktioniert nicht Batterien erschöpft Batterien auswechseln Produkt außerhalb der Reichweite oder Signale von Hindernis unterbrochen Fernbedienung annähern und Hindernisse entfernen Sonstiger Elektrischer Defekt Der Fernbedienung Kundendienst kontaktieren Zeitschaltuhr funktioniert nicht Unplausible, Gegensätzliche Oder Falsche Zeit Eingestellt Zeiteinstellung prüfen Unzureichende Kühlung Nahegelegene Hitzequelle Behindert Den Kühlprozess Produkt umplatzieren oder Hitzequelle beseitigen Unzureichende Belüftung Umgebungsabstand sicherstellen Oene(S) Fenster Oder Tür(En) Im Raum Fenster / Tür(en) schließen Abluftschlauch nicht ordnungsgemäß verbunden oder verstopft Ordnungsgemäß verbinden oder Blockaden beseitigen Luftfilter verstopft Luftfilter reinigen Temperatur zu hoch eingestellt Temperatursteuerung einstellen Ungewöhnliche Geräusche Produkt ist nicht nivelliert Produkt nivellieren Produkt berührt Gegenstand Gegenstand entfernen IM_KAC14021WLAN_201221_V06_HR.indb 25IM_KAC14021WLAN_201221_V06_HR.indb 25 21/12/2020 10:3921/12/2020 10:3926 Deutsch Size - A5 Hinweis: Während des Betriebs ist ein Murmeln von Wasser zu hören. Dieses Geräusch ist normal für Kältemittel, das im Kältemittelkreislauf zirkuliert. Schutz- und Fehlercodes Code Ursache Lösungsansatz

Fehler des Raumtem- peratur- Sensors Produkt in Standby schalten, Netzstecker ziehen und wieder einstecken

Fehler des Verdampfer- Temperatur- Sensors Produkt in Standby schalten, Netzstecker ziehen und wieder einstecken

Fehler der Bedienfeld- Kommunika- tion Produkt in Standby schalten, Netzstecker ziehen und wieder einstecken Hinweis: Wenden Sie sich bei wiederholtem Auftreten eines Fehlers an den Kundendienst. Informationsanforderungen Produktdatenblatt Lokale Klimaanlagen 626/2011 KAC 14021 WLAN 4,2 2,6 1,6

IM_KAC14021WLAN_201221_V06_HR.indb 26IM_KAC14021WLAN_201221_V06_HR.indb 26 21/12/2020 10:3921/12/2020 10:3927 Deutsch EU Produktdatenblatt KAC 14021 WLAN 1/1 Die Angaben in diesem Produktdatenblatt erfolgen nach Anhang I Abs. 3 (d) der Verordnung (EU) Nr. 206/2012 zur Durchführung der Richtlinie 2009/125/EG des Europäischen Parlaments und des Rates im Hinblick auf die Festlegung von Anforderungen an die umweltgerechte Gestaltung von Raumklimageräten und Komfortventilatoren. Modellbezeichnung KAC 14021 WLAN Symbol Wert Einheit Nenn-Leistung im Kühlbetrieb P rated

Kühlbetrieb 4,2 kW Nenn-Leistung im Heizbetrieb P rated

Heizbetrieb n/a kW Nenn-Leistungsaufnahme im Kühlbetrieb P EER 1,6 kW Nenn-Leistungsaufnahme im Heizbetrieb P COP n/a kW Nenn-Leistungszahl im Kühlbetrieb EER

2,6 --- Nenn-Leistungszahl im Heizbetrieb COP

n/a --- Leistungsaufnahme im Betriebszustand Temperaturregler aus

n/a W Leistungsaufnahme im Bereitschaftszustand P

2 W Stromverbrauch von Zweikanal-Raumklimageräten (Kühlbetrieb)

Kühlbetrieb n/a kWh/a Stromverbrauch von Zweikanal-Raumklimageräten (Heizbetrieb)

Heizbetrieb n/a kWh/a Stromverbrauch von Einkanal-Raumklimageräten (Kühlbetrieb)

Kühlbetrieb 1,6 kWh/h Stromverbrauch von Einkanal-Raumklimageräten (Heizbetrieb)

Heizbetrieb n/a kWh/h Schallleistungspegel L

Äq. Kontaktadresse für weitere Informationen Imtron GmbH Wankelstraße 5 85046 Ingolstadt, Germany IM_KAC14021WLAN_201221_V06_HR.indb 27IM_KAC14021WLAN_201221_V06_HR.indb 27 21/12/2020 10:3921/12/2020 10:3928 Deutsch Size - A5 Die Bemessungs-Kühlleistung ist unter den nachfolgenden Bedingungen geprüft: Kühlbetrieb Innenraum 35 °C (DB) 24 °C (WB) Hinweis:

• Dieses Produkt enthält nicht fluoriertes Treibhausgas (Luftdicht versiegelt), welches der Umwelt schadet und zum Treibhauseekt beiträgt, wenn es in die Atmosphäre gelangt.

• Kältemittel-Typ: R290

• Treibhauspotential (GWP): 3

• Der Austritt von Kältemittel trägt zum Klimawandel bei. Kältemittel mit geringerem Treibhauspotenzial tragen im Fall eines Austretens weniger zur Erderwärmung bei als solche mit höherem Treibhauspotenzial.

• Dieses Produkt enthält Kältemittel mit einem Treibhauspotenzial von 3. Somit hätte ein Austreten von 1 kg dieses Kältemittels 3 Mal größere Auswirkungen auf die Erderwärmung als 1 kg CO

bezogen auf hundert Jahre. Keine Arbeiten am Kältekreislauf vornehmen oder das Gerät zerlegen – stets Fachpersonal hinzuziehen.

• Der Energieverbrauch von 1,610 kWh KAC 14021 WLAN pro 60 Minuten basiert auf Standard- Testergebnissen. Der tatsächliche Energieverbrauch hängt davon ab, wie das Gerät verwendet und wo es aufgestellt wird. Schaltplan Siehe Anhang. IM_KAC14021WLAN_201221_V06_HR.indb 28IM_KAC14021WLAN_201221_V06_HR.indb 28 21/12/2020 10:3921/12/2020 10:39English

• De betreende indicators op het bedieningspaneel en de afstandsbediening tonen de huidige instelling. Let op: Es gibt keine Kontrollleuchte für die automatische Geschwindigkeitseinstellung. Fig.
