BRUKSANVISNING FXRM4346 Fuxtec

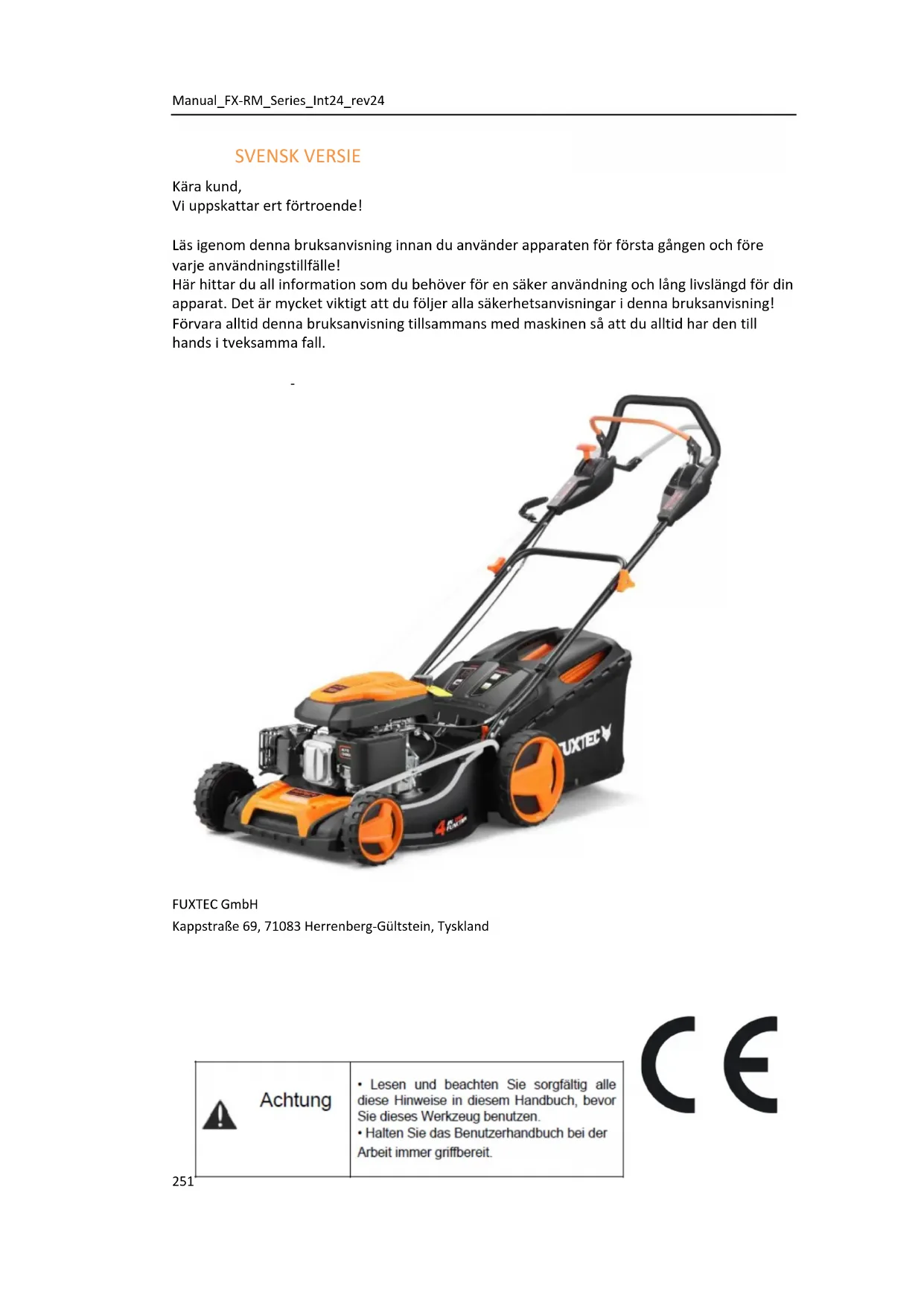

SVENSK VERSIE Kära kund, Vi uppskattar ert förtroende! Läs igenom denna bruksanvisning innan du använder apparaten för första gången och före varje användningstillfälle! Här hittar du all information som du behöver för en säker användning och lång livslängd för din apparat. Det är mycket viktigt att du följer alla säkerhetsanvisningar i denna bruksanvisning! Förvara alltid denna bruksanvisning tillsammans med maskinen så att du alltid har den till hands i tveksamma fall.

112. Avsedd användning

Den avsedda användningen av denna maskin omfattar Klippning av gräsmattor Maskinen får inte Apparaten får inte användas på något annat sätt än vad som beskrivs i denna bruksanvisning. för kommersiellt bruk. med andra tillbehör än de som specificerats av tillverkaren. ändras, modifieras eller användas på annat sätt än i enlighet med tillverkarens anvisningar. För säker montering och användning är det viktigt att denna bruksanvisning följs. Denna maskin är uteslutande avsedd för användning i privata hushåll i enlighet med den angivna avsedda användningen. Alla andra användningsområden är uteslutna. Vibrations- och bullerreducering För att minimera effekterna av vibrationer och buller ska du begränsa arbetstiden, använda inställningar för lägre vibrations- och bulleremissioner och använda personlig skyddsutrustning. Beakta följande punkter för att minimera vibrations- och bullerexponering: Använd endast produkten på avsett sätt i enlighet med konstruktionen och instruktionerna. Se till att produkten är i perfekt skick och väl underhållen. Använd rätt tillbehör och se till att de är i gott skick. Håll produkten stadigt men inte spänt i de medföljande handtagen. Underhåll produkten i enlighet med dessa instruktioner och se till att den är välsmord. Planera din arbetstid enligt dessa instruktioner för att fördela en högre arbetsbelastning över en längre tidsperiod.Manual_FX-RM_Series_Int24_rev24

Nödläge Bekanta dig med produktens användning genom att läsa igenom bruksanvisningen i sin helhet. Lägg säkerhetsanvisningarna på minnet och följ dem exakt. Detta hjälper dig att undvika risker och faror. Var alltid uppmärksam när du använder produkten så att du kan upptäcka och reagera på faror i ett tidigt skede. Ett snabbt ingripande kan förhindra allvarliga personskador och materiella skador. Stäng av produkten och, beroende på modell, koppla bort batteriet. Låt vid behov en kvalificerad fackman reparera produkten innan du använder den igen. Kvarstående risker Även om du använder gräsklipparen i enlighet med anvisningarna finns det alltid kvarstående risker. Följande faror kan uppstå i samband med konstruktionen och tillverkningen av denna gräsklippare: Personskador och materiella skador orsakade av flygande delar. Hörselskador om du inte bär lämpligt hörselskydd eller använder gräsklipparen under en längre tid. Hälsoskador på grund av hand-arm-vibrationer om gräsklipparen används under lång tid eller inte styrs och underhålls på rätt sätt.Manual_FX-RM_Series_Int24_rev24

Justerbar klipphöjd (mm)

Kapacitet för uppsamling av flis (liter)

Apparatens effekt (KW) vid nominellt varvtal

Utskjutning på sidan

Justerbar klipphöjd (mm)

Kapacitet för uppsamling av flis (liter)

Utskjutning på sidan

114. En överblick över din enhet

115. Förord och förberedelser

Förord a) Läs bruksanvisningen noggrant. Bekanta dig med reglagen och med hur apparaten ska användas på rätt sätt. b) Låt aldrig barn eller andra personer som inte är förtrogna med användningen av apparaten använda gräsklipparen. Lokala bestämmelser kan begränsa åldern på föraren. c) Klipp aldrig när människor, särskilt barn eller husdjur, befinner sig i närheten. d) Kom ihåg att användaren är ansvarig för olyckor och skador som drabbar andra personer eller egendom.

Förberedelser a) Använd alltid stadiga skor och långbyxor vid gräsklippning. Använd inte apparaten om du är barfota eller har sandaler på dig. b) Kontrollera noggrant de områden där apparaten ska användas och ta bort alla föremål som eventuellt kan blåsa upp av apparaten c) VARNING - Bränslet är mycket brandfarligt - Förvara oljan i lämpliga behållare som är avsedda för detta ändamål - Fyll endast på tanken utomhus och rök aldrig när du fyller på apparaten - Fyll på bränsle innan du startar maskinen. Ta aldrig av locket från bränsletanken eller fyll på bränsle när motorn fortfarande är igång. - Om bränsle har läckt ut, försök inte under några omständigheter att starta motorn, utan flytta apparaten bort från denna plats. Starta inte motorn förrän bränsleångorna har skingrats. - Stäng alla lock till bensintankar och behållare ordentligt. d) Byt ut defekta ljuddämpare. e) Inspektera apparaten visuellt före användning för att kontrollera att knivarna, bultarna och knivhållarna inte är slitna eller skadade. Byt ut slitna eller skadade bultar och blad i omgångar.Manual_FX-RM_Series_Int24_rev24

Säkerhetsinstruktioner Använd inte apparaten i ett slutet rum där farlig kolmonoxid kan ansamlas. Klipp endast i dagsljus eller under god artificiell belysning. Undvik om möjligt att använda apparaten i fuktiga miljöer. Se till att du har bra fotfäste i sluttningar. Spring aldrig med apparaten, gå istället. Klipp alltid tvärs över sluttningar med enheten och inte upp och ner. Var särskilt försiktig när du byter riktning. Klipp inte alltför branta sluttningar. Var särskilt försiktig när du klipper bakåt eller i din riktning. Stäng av motorn om gräsklipparen måste lutas under transport för att flytta den till ett annat klippområde. Använd aldrig maskinen med defekta skyddssköldar eller utan skyddsanordningar, t.ex. utkastare eller uppsamlare för klipprester. Ändra inte motorinställningarna och öka inte hastigheten. Koppla ur knivarna och dra lätt i startsnöret innan motorn startas. Starta eller starta motorn försiktigt enligt anvisningarna. Håll fötterna på avstånd från knivarna. Luta inte gräsklipparen när motorn startas, såvida inte maskinen måste lutas för att starta. I så fall ska du inte luta maskinen mer än nödvändigt och endast lyfta den del av maskinen som är vänd bort från användaren.Manual_FX-RM_Series_Int24_rev24

Starta inte motorn om någon står framför avgasrörets öppning. Placera inte händer eller fötter i närheten av de roterande delarna. Håll dig alltid på avstånd från utloppsöppningarna. Lyft eller transportera aldrig gräsklipparen när den fortfarande är i drift. Stäng av motorn och ta bort tändstiftslocket från tändstiftet: - Innan du rensar ett stopp eller igensatta rör - Innan du kontrollerar, rengör eller arbetar på apparaten. - Efter att du har kolliderat med ett främmande föremål. Kontrollera apparaten för skador och reparera den innan du börjar använda den ta apparaten i drift igen. - Om gräsklipparen vibrerar för mycket, kontrollera detta omedelbart. t) Stäng av motorn: - När du lämnar gräsklipparen/innan du fyller på den. Underhåll och skötsel a) Se till att alla muttrar, skruvar och bultar är åtdragna så att apparaten kan användas på ett säkert sätt b) Förvara aldrig apparaten med bränsle i tanken i byggnader där ångorna kan orsaka öppen eld eller gnistor c) Låt motorn svalna helt innan du förvarar apparaten i ett slutet rum. d) Håll motorn, ljuddämparen, batterifacket och bensintanken fria från gräsklipp, löv och fett för att minska risken för brand e) Kontrollera regelbundet gräsuppsamlaren med avseende på slitage eller funktionsförlust f) Av säkerhetsskäl ska du alltid byta ut slitna eller skadade delar. g) Om bensintanken behöver tömmas ska detta göras utomhusManual_FX-RM_Series_Int24_rev24

116. Beskrivning av säkerhetssymboler

Följande symboler finns på apparaten för att påminna dig om den försiktighet och de varningar som krävs. Betydelsen av symbolerna: Denna apparat kan amputera händer och fötter och kasta föremål. Om följande säkerhetsanvisningar inte följs kan det leda till allvarliga skador eller till och med dödsfall. Koppla alltid bort tändstiftshatten från tändstiftet för att förhindra att apparaten startas oavsiktligt när du justerar, transporterar eller reparerar den. Motoravgaser och vissa av dess komponenter innehåller eller avger cancerframkallande och skadliga kemikalier. Avgasljuddämparen och andra delar av motorn blir mycket varma under användningen av apparaten och förblir varma en stund efter att apparaten har stängts av. Håll dig borta från de heta delarna för att undvika brännskador vid kontakt med delarna.Manual_FX-RM_Series_Int24_rev24

117. Allmänna drifts- och säkerhetsanvisningar

- Läs bruksanvisningen noggrant. Bekanta dig med manöverorganen och med hur apparaten ska användas på rätt sätt. - Placera aldrig händer eller fötter i närheten av apparatens roterande delar. Håll dig alltid på avstånd från utloppsöppningen - Låt endast ansvarsfulla användare som är förtrogna med apparatens funktion använda den. - Kontrollera noggrant det område där maskinen ska användas och ta bort alla föremål som kan slungas runt av maskinen. - Använd aldrig apparaten när människor, särskilt barn eller husdjur, befinner sig i närheten. - Bär alltid stadiga skor och långbyxor när du använder apparaten. Använd inte apparaten om du är barfota eller bär öppna sandaler. - Dra inte maskinen bakåt om det inte är absolut nödvändigt. Titta alltid nedåt och bakåt innan och medan du flyttar maskinen bakåt. - Använd aldrig gräsklipparen med defekta skydd eller utan skydd - t.ex. felaktigt monterade deflektorer och/eller uppsamlare. - Använd endast tillbehör som rekommenderas av tillverkaren - Stoppa knivarna när du korsar grusade uppfarter, stigar eller vägar. - Stäng av motorn och lossa tändstiftshatten från tändstiftet, - innan du avlägsnar blockeringar och rensar skärkanalen. - innan du kontrollerar, rengör eller arbetar på apparaten. - efter att du har upptäckt ett främmande föremål. Kontrollera om det finns skador på apparaten och reparera dem innan du använder gräsklipparen igen. - Om gräsklipparen vibrerar ovanligt kraftigt bör du genast kontrollera den. - Stäng av motorn och vänta tills knivarna har stannat helt innan du tar bort klippresteruppsamlaren. - Använd endast apparaten i dagsljus eller i områden som är väl upplysta med artificiellt ljus. - Använd inte maskinen om du är påverkad av alkohol eller droger. - Använd aldrig maskinen på fuktigt gräs. Ett instabilt stativ kan leda till att man halkar. Håll stadigt i handtagen under klippningen. Kör aldrig när du använder apparaten. - Frigör den självgående mekanismen innan motorn startas - Byt ut defekta ljuddämpare. - Använd alltid skyddsglasögon eller skyddsglasögon med sidoskydd när du använder gräsklipparen - Avlägsna hinder som stenar, trädrester etc. - Håll utkik efter gropar, fåror eller kullar. Högt gräs kan dölja främmande föremål. - Klipp inte längs höjdskillnader, diken eller vallar. Användaren av enheten kan förlora fotfästet och balansen - Klipp inte i alltför branta sluttningar. - Observera att användaren av apparaten är ansvarig för olyckor eller skador på andra personer eller egendom - Var försiktig och stäng av maskinen om barn kommer in i arbetsområdet. - Med roterande maskiner bör du klippa horisontellt och inte vertikalt över sluttningen. - Låt aldrig barn eller personer som inte är bekanta med gräsklipparens funktion använda den. Lokala bestämmelser kan begränsa användarens ålder. - VARNING - Bensin är mycket brandfarligt. - Förvara bensinen i behållare som är avsedda för detta ändamål. - Fyll endast på tanken utomhus. Rök aldrig när du fyller på tanken. - Fyll på bensin innan du startar motorn. Ta aldrig av tanklocket eller fyll på bensin när motorn är igång eller fortfarande är varm.Manual_FX-RM_Series_Int24_rev24

- Starta aldrig motorn om olja har spillts ut. Flytta maskinen till en annan plats. Undvik all form av antändning och gnistor tills bensinångorna har skingrats helt. - Sätt försiktigt tillbaka alla lock till bensintank och behållare - Inspektera knivar, bultar och skärenheter för synligt slitage och skador innan du använder apparaten. Byt ut slitna eller skadade knivar och bultar i uppsättningar för att undvika obalans. - Modifiera aldrig säkerhetsanordningarna. Kontrollera regelbundet att de fungerar korrekt. - Håll maskinen fri från gräs, löv och annat skräp. Avlägsna eventuella olje- eller bränslerester. Låt maskinen svalna innan du ställer undan den för förvaring. - Var särskilt uppmärksam när du ändrar klippriktningen till nedförsbacke. - Försök aldrig att justera klipphöjden när motorn är igång. - Stickspånsuppsamlare och deras enskilda delar utsätts för slitage, skador och nötning, vilket kan exponera roterande delar. Detta kan leda till att föremål kastas ut. Kontrollera de enskilda delarna regelbundet och byt vid behov ut dem mot originalreservdelar som rekommenderas av tillverkaren. - Bladen är vassa och skär exakt. Var försiktig när du underhåller knivarna. Linda in bladen i en trasa eller använd skyddshandskar. - Ändra aldrig motorvarvtalsregulatorn och överbelasta inte motorn - Var särskilt försiktig när du flyttar gräsklipparen bakåt eller mot dig. - Stoppa knivarna om klipparen måste lutas för transport, särskilt vid körning över andra ytor än gräs. - Koppla ur alla knivar och manöverkopplingar innan du startar motorn. - Starta motorn försiktigt enligt anvisningarna och håll fötterna på avstånd från knivarna. - Luta inte gräsklipparen när du startar motorn, såvida inte gräsklipparen måste lutas för att starta. I så fall ska du inte luta den mer än nödvändigt. Lyft endast den del som är vänd bort från användaren. - Starta inte motorn om du står framför utloppskanalen - Transportera eller bär aldrig en gräsklippare om motorn fortfarande är igång. - Minska bromspådraget när du stänger av motorn och om motorn är utrustad med en avstängningsventil. Stäng av bensintillförseln efter avslutad klippning. Sakta ner när du använder en transportanordning.Manual_FX-RM_Series_Int24_rev24

118. Montering / Förinställningar

Läs igenom denna bruksanvisning fullständigt och noggrant innan du monterar och använder gräsklipparen. Gräsklipparen säljs UTAN OLJA ELLER BRÄNSLESTOFF. Din nya gräsklippare har monterats och testats på fabriken. TA BORT ALLA KARTONGDELAR FRÅN GRÄSKLIPPAREN Ta ut apparaten ur kartongen och kontrollera hela förpackningen noggrant med avseende på lösa delar. Beroende på modell levereras din gräsklippare helt förmonterad (monteringsvariant 1) eller i två paket (monteringsvariant 2) för monteringssteg 1-3. Vi ber dig därför att ta hänsyn till två monteringsvarianter i det följande. Monteringssteg 4 är detsamma för båda varianterna.

Karosserivariant 1 (46 modeller) Ta ut gräsklipparen ur förpackningen För in den nedre stången (A) i karossen och montera den på höger och vänster sida med en skruv. Sätt i den övre stången (B) och dra åt med den orange vingmuttern, dra sedan åt skruvarna + muttrarna på båda sidor.

Ta ut gräsklipparen ur förpackningen Ta bort den nedre stången (B) från tillbehörspaketet (eller huvudpaketet) och skruva fast den på huvudapparaten (övre hålet) med skruvar + muttrar (2) Skruva fast den övre skenan (A) på den monterade nedre skenan (B) med de orange vingmuttrarna + skruvarna (1).

VIKTIGT: På vissa modeller är framhjulen borttagna för att undvika skador på axeln under transporten. Hjulen skruvas enkelt fast på axeln med hjälp av de medföljande muttrarna.

Höj hjulen för en låg klipphöjd och sänk hjulen för en hög klipphöjd. Justera klipphöjden centralt efter dina behov med hjälp av höjdjusteringshandtaget (se bild på sidan 2). Mittläget är det lämpligaste läget för de flesta gräsmattor. FYLL PÅ OLJA INNAN DU STARTAR MOTORN Före varje användningstillfälle ska oljenivån kontrolleras och vid behov fyllas på med motorolja SAE30. Påfyllningsmängden framgår av tabellen i kapitel 1 Produktspecifikation.

Din gräsklippare kommer att levereras till dig utan 4-taktsolja.

OBSERVERA: Fyll INTE på för mycket olja i motorn. Det kan leda till rökutveckling i ljuddämparen vid start.

1. Se till att gräsklipparen är i vågrät position.

2. Ta bort oljemätstickan från oljepåfyllningsröret.

3. För in oljestickan och dra långsamt ut den igen för att kontrollera oljenivån.

VIKTIGT: - Kontrollera oljenivån före varje användningstillfälle. Fyll på olja vid behov. Fyll på upp till oljenivåindikatorn på oljemätstickan. - Byt olja var 25:e arbetstimme eller varje säsong. Det är mycket troligt att du behöver byta olja oftare under dammiga och smutsiga förhållanden. Se kapitel 10 "Byte av olja". Tankning med SUPER BENZIN 95 oktan (ingen blandning) Fyll bensintanken till botten av tankens påfyllningsstuds. Överfyll inte tanken. Använd färsk, ren, blyfri bensin. Blanda aldrig olja med bensin. Köp bränsle i kvantiteter som kan användas inom 30 dagar för att garantera bränslets färskhet. Om gräsklipparen förvaras under en längre tid förändras den kemiska sammansättningen i bensinen, vilket kan leda till startsvårigheter och ojämn gång i motorn. FÖRSIKTIGHET: Avlägsna eventuella olje- eller bensinrester. Förvara inte, spill inte och använd inte bensin i närheten av öppen eld.Manual_FX-RM_Series_Int24_rev24

OBSERVERA: Bränslen som blandas med alkohol (kallas gasohol) eller användning av etanol eller metan kan dra till sig fukt, vilket leder till separation och syrabildning under förvaringen. Sura gaser kan skada motorns tanksystem under förvaringen. Töm tanksystemet om du förvarar apparaten längre än 30 dagar för att förhindra skador på motorn. Töm bensintanken, starta motorn och låt den gå tills bränsleledningen och förgasaren är tomma. Använd ny bensin nästa gång du använder apparaten. Använd aldrig rengöringsmedel för motorn eller förgasaren i bensintanken. Detta kan leda till permanenta skador.Manual_FX-RM_Series_Int24_rev24

1 Fyll på bränsle och olja efter att maskinen har monterats. Se till att bromsspaken och spaken för självdrivning är lossade. (Fig. 1)

2. Öppna batteriluckan och kontrollera att batteriet är

korrekt isatt. (Fig. 2)

3. Tryck på batteriknappen för att visa strömstatus.

Kontrollera om den återstående strömmen är tillräcklig (minst 2 lampor ska vara tända). (Bild 3)

4. Håll i bromshandtaget med vänster hand. (Bild 4)

5. Tryck på startknappen med höger hand. (Fig. 5)

Varning: Kontakta FUXTEC:s kundtjänst om batteriet inte längre fungerar som det ska eller om det finns uppenbara skador. Status för strömförsörjningen: LED-displayManual_FX-RM_Series_Int24_rev24

1 bar: Rött LED-ljus - batteriet indikerar lågspänningslarm 2 staplar: rött och orange LED-ljus - batteriet visar tillräcklig spänning 3 staplar: röd, orange och grön LED-lampa - batteriet visar full spänning

Viktigt: Det löstagbara batteriet betraktas som en löstagbar nyckel eller enhet och är märkt i enlighet med detta

Startbatteriet ska förvaras i ett torrt utrymme vid minst 10° Celsius och högst 25° Celsius när det inte används under längre perioder. Om batteriet ska förvaras i flera månader bör det laddas fullt var 6:e månad (se följande anvisningar om laddningsprocessen).Manual_FX-RM_Series_Int24_rev24

Ta bort batteriet från konsolen om den återstående elen inte längre räcker till. Anslut batteriet till laddaren och anslut laddaren till elnätet. Försiktighet! Innan du tar ut batteriet måste du se till att bromsspaken är lossad och att maskinen står stilla.

- LED-indikator på laddaren: Permanent grönt LED-ljus: Batteriet är fulladdat och kan tas ut Röd LED lyser konstant: Batteriet laddas.Manual_FX-RM_Series_Int24_rev24

Start (utom FX-RM5196eS, FX-RM5196eSPRO, FX-RM5396PeSPRO se föregående sidor) Se till att motorn är fylld med tillräckligt med olja och bensin innan du startar den. Dra bromsspaken (övre spaken) mot handtaget och dra lite i startkabeln tills du känner ett motstånd. Dra sedan jämnt i startkabeln tills motorn startar. På modellen 4646eco ska du trycka 3-5 gånger på primerpumpen innan du drar i startkabeln så att förgasaren fylls med bensin. OBS! Använd inte spaken för hjuldrivning samtidigt. Manövrera den nedre spaken först när motorn har startat och du vill använda självdrivningen. På grund av ett skyddande skikt på motorn kan det uppstå en lätt rökutveckling när du använder apparaten för första gången. Detta är en normal process. Dra bromsspaken till tryckhandtaget. Låt inte startsnöret snäppa tillbaka. Stopp Släpp bromsspaken för att stoppa motorn. VARNING: Kniven fortsätter att rotera under några sekunder efter att motorn har stängts av. Koppla ur tändstiftskontakten om du lämnar gräsklipparen utan uppsikt.

INSTRUKTIONER FÖR MÄRKNING

- Under vissa omständigheter, t.ex. vid högt gräs, kan det vara nödvändigt att höja klipphöjden för att minska dragkraften och motorbelastningen, vilket också kan leda till gräsrester. Det kan också vara nödvändigt att minska bashastigheten och/eller skjuta gräsklipparen två gånger över detta område - Minska skärbredden genom att täcka över det föregående snittet en gång till för att kunna utföra tunga skärarbeten - Porerna i gräsuppsamlaren kan bli igensatta av smuts och damm, vilket minskar uppsamlarens förmåga att fånga upp gräsklipp. För att undvika detta bör du regelbundet tvätta ur uppsamlaren med en vattenslang och låta den torka helt innan du använder den igen - Håll den övre delen av motorn runt startmotorn fri från gräs och agnar. Detta förbättrar motorns luftflöde och förlänger motorns livslängd.Manual_FX-RM_Series_Int24_rev24

120. Bruksanvisning för gräsklipparen

OBSERVERA: Bromsspaken måste vara åtdragen när du startar motorn. Släpp den för att stänga av motorn. Hjuldrivningsspak - För att koppla in den drivna framåtrörelsen för apparaten.

Motorvarvtalet har förinställts av tillverkaren så att apparaten levererar maximal effekt. På vissa modeller har du möjlighet att ställa in en variabel hastighet med hjälp av en spak på styret. Använd endast denna spak under körning. Tryck på handtaget Växelspak hjuldrivning BromsspakManual_FX-RM_Series_Int24_rev24

FlexSpeed-enhet (endast RM5196PRO, FX-RM5196eSPRO, FX-RM5396eSPRO) Varvtalsregleringen för FlexSpeed-växellådan sitter på det övre fästet. Detta alternativ gör att du kan reglera hastigheten på bakhjulsdriften på olika sätt. Om du skjuter spaken framåt i motorns riktning blir framdrivningen långsammare. Detta är särskilt lämpligt i ojämn terräng. Om du drar spaken mot din kropp ökar hastigheten och gräsklipparen rör sig snabbare framåt. Använd endast detta alternativ för stora plana ytor utan hinder i klippområdet.

Viktigt: Varvtalet på FlexSpeed-växellådan får endast justeras när motorn är igång! I annat fall kan växellådan skadas.

Användning av gräsuppsamlaren Öppna och håll den bakre klaffen (A), ta sedan gräsuppsamlaren (B) och haka fast den (C)

Använda sidoutmatningen Öppna och håll fast sidoutkastluckan (A). Ta sidoutkastaren (B) och haka fast den i

Använda mulchningssatsen Öppna och håll den bakre klaffen (A) och för sedan in mulchningssatsen (B) i den avsedda öppningen. Stäng den bakre klaffen (A) - Klar Obs: Ett mulchblad är redan monterat och behöver

121. Underhåll och rengöring (EASY CLEAN)

VIKTIGT - regelbundet och noggrant underhåll är nödvändigt för att garantera att apparatens säkerhetsnivå och prestanda förblir oförändrade.

1) Håll alla muttrar, skruvar och bultar åtdragna för att säkerställa att apparaten är i perfekt

funktionsskick. Regelbundet. Underhåll är nödvändigt för apparatens säkerhet och prestanda.

2) Förvara aldrig apparaten med full tank i en byggnad där utströmmande ångor kan nå en

flamma, gnistor eller värmekälla.

3) Låt motorn svalna helt innan du förvarar apparaten i ett slutet rum.

4) Håll motorn, ljuddämparen och bensintanken fria från gräs, löv och överflödigt fett. Lämna

aldrig behållare med gräsklipp i rummen. De mulchinsatser (även kallade mulchkit) som visas här beror på modell och kan skilja sig från illustrationerna.Manual_FX-RM_Series_Int24_rev24

5) Av säkerhetsskäl får du inte använda apparaten om delar är slitna eller skadade. Delarna ska

bytas ut. Det räcker inte att reparera skadade delar. Använd originalreservdelar. Delar som inte är av samma kvalitet kan skada apparaten och äventyra din säkerhet.

6) Om bensintanken behöver tömmas bör du göra det utomhus och när motorn har svalnat.

7) Använd rejäla arbetshandskar när du tar bort eller sätter tillbaka klingan.

8) Kontrollera att knivarna är spända och balanserade efter slipningen.

9) Kontrollera regelbundet den självstängande skyddsskärmen och gräsuppsamlaren med

avseende på slitage och nötning.

10) Vid användning, transport eller lutning av apparaten ska följande beaktas:

- Använd rejäla arbetshandskar; - Håll apparaten på platser som ger ett stadigt grepp. Var uppmärksam på viktfördelningen. RENGÖRING (EASY CLEAN-funktion) Rengör maskinen noggrant med vatten efter varje klippning. Ta bort gräs och lera som har samlats inuti chassit. Detta förhindrar torkning och eventuella svårigheter när motorn ska startas igen. Du kan använda EASY CLEAN-anslutningen för att rengöra det inre höljet (klippenheten). Anslut helt enkelt en vattenslang till anslutningen på ovansidan av höljet och sätt långsamt på vattnet medan skärenheten är igång. Klippaggregatets rotation fördelar vattnet jämnt i innerhöljet och kan på så sätt skölja bort smutsrester.

Lacken på insidan av underredet kan flagna av med tiden på grund av aggressiva arbetsprocesser. I så fall bör du måla över lacken med rostskyddsfärg för att skydda underredet från korrosion av metallen.

Kontrollera kilremmen 1-2 gånger per år och ta bort klipprester från den. Insidan av drivhjulen bör rengöras en gång per år. Ta bort båda hjulen. Använd en borste eller tryckluft för att avlägsna gräs och smuts från kugghjul och kedjehjul. Enkel anslutning för rengöringManual_FX-RM_Series_Int24_rev24

122. Skötsel, underhåll och förvaring

Ta bort skruven för att byta ut bladet. Töm bensintanken innan du tar bort bladet.

Sätt tillbaka allt enligt bilden. Dra åt skruven ordentligt. Fästmomentet är 45 Nm. Byt även ut bladskruven när du byter ut bladet. OLJEBYTE

1 Stäng av motorn och låt den stå helt stilla.

2. Koppla bort tändstiftskabeln och håll den borta från tändstiftet.

3 Töm oljan i en lämplig behållare. Luta gräsklipparen 45 grader och använd en FUXTEC- sugpump för att suga ut oljan via påfyllningsöppningen. Alternativt kan du luta gräsklipparen mer för att tömma oljan via påfyllningsöppningen.

4. Håll motorn balanserad. Ta bort oljemätstickan. Fyll långsamt på ca 0,5 liter ny

rekommenderad olja (FUXTEC 4MAX 4-taktsolja) i behållaren upp till den övre indikatorn på oljestickan. Överfyll inte behållaren.

Tändstift Ta bort tändstiftet och rengör det med en stålborste när motorn har svalnat tillräckligt. Ställ in gapet på 0,6 mm med hjälp av en fingertoppskänsla. Sätt tillbaka tändstiftet och se till att det inte dras åt för hårt.

Luftfilter Ta bort luftfilterlocket. Byt ut luftfiltret om det är smutsigt för att förhindra att föremål kommer in i luftintaget.Manual_FX-RM_Series_Int24_rev24

Tömning av bensintank och förgasare Alternativ A (rekommenderas): Använd en FUXTEC-sugpump för att suga bensinen ur tanken eller låt gräsklipparen gå tom. Alternativ B:

1. Placera en bensindunk som rekommenderas av tillverkaren under förgasaren och använd en

tratt för att förhindra spill. Luta gräsklipparen framåt.

2. Lossa avtappningspluggen (GRÖN på bilden) och tappa ur bensinen genom en tratt.

3. Dra åt avtappningspluggen igen när all bensin har runnit ut i behållaren. Sätt fast

avtappningspluggen ordentligt.

Obs: Vi erbjuder också olika sugpumpar för att pumpa bränslet direkt från tanken och till och med med den elektriska pumpen som du kan tanka med. Se vidare på www.fuxtec.deManual_FX-RM_Series_Int24_rev24

Felsökning Motorn startar inte Möjliga orsaker Felsökning

bensinnivån Inget mer bränsle i tanken fylla upp Oren bensin: Motorn har förvarats utan omsorg, utan att tanken har tömts ordentligt eller fyllts med förorenad bensin Töm tanken och förgasaren. Fyll på nytt bränsle (blyfri super)

kontrollera tändstiftet Tändstiftet defekt, smutsigt eller felaktigt monterat Byte av tändstift Tändstiftet översvämmat av bensin Torka och återmontera korrekt

glömmer att aktivera bromshandtaget när du startar medan startmotorn dras måste den övre spaken dras till handtaget

Bränslefilter eller förgasare förorenad Byt ut eller rengör komponenterna

5. Elektrisk kontakt

när motorbromsspaken är ansatt stängs inte kontaktplattan i slutet av bowdenkabeln Böj tillbaka hållaren för att skapa den elektriska kontaktenManual_FX-RM_Series_Int24_rev24

Service Element Specifikation Underhåll Tändstiftsmätare 0,6 mm Se sidan 33 Ventilspel (kallt) INSIDE: 0,06 mm +/- 0,02

Kontakta FUXTEC:s kundtjänst

FÖRVARING Bensinen bör inte ligga kvar i tanken längre än en månad. Rengör gräsklipparen noggrant och förvara den inomhus på en torr plats. MILJÖN För att skydda vår miljö rekommenderar vi att du följer följande punkter och anvisningar: - Använd alltid blyfri bensin - Använd alltid en tratt och/eller en bensindunk med nivåindikator för att undvika att spilla bränsle under påfyllningen - Fyll inte tanken helt och hållet - Fyll inte på för mycket motorolja i apparaten - När du byter olja, se till att den använda oljan samlas upp helt och hållet. Undvik att spilla den. Lämna den använda oljan till en återvinningscentral - Byt ut ljuddämparen om den är defekt. Använd endast originalreservdelar vid reparationer - Sök professionell hjälp om förgasaren behöver korrigeras - Rengör luftfiltret enligt anvisningarna KUNDSERVICE Originalreservdelar tillhandahålls av FUXTEC. Vi rekommenderar att du lämnar in apparaten till en auktoriserad serviceverkstad för årligt underhåll och kontroll av säkerhetsanordningarna. För mer information om service och reservdelar, vänligen kontakta FUXTEC kundtjänst.Manual_FX-RM_Series_Int24_rev24

Garantitiden är 24 månader från inköpsdatumet. Förvara inköpsbeviset på ett säkert ställe. Garantin omfattar inte slitdelar och skador som orsakats av felaktig användning, våld, tekniska ändringar, användning av felaktiga tillbehör eller reservdelar som inte är originaldelar samt reparationsförsök av okvalificerad personal. Reparationer får endast utföras av auktoriserade fackhandlare.

124. Instruktioner för avfallshantering

Apparaten är förpackad för att förhindra skador under transport. Förpackningen är en råvara och kan därför återanvändas eller återföras till råvarukretsloppet. Apparaten och dess tillbehör är tillverkade av olika material, t.ex. metall och plast. Defekta komponenter ska kasseras som farligt avfall. Fråga i en fackhandel eller hos lokala myndigheter.Manual_FX-RM_Series_Int24_rev24

EAN Förgasare / Förgasare

FX-RM5196/FX-RM5196eS (till och med tillverkningsåret 2022)

FX-RM5196/FX-RM5196eS (från tillverkningsår 2023) n.N n.N FX-RM5196PRO/5196eSPRO/FX- RM5396

126. EU-försäkran om överensstämmelse

Vi förklarar härmed följande FUXTEC GmbH Kappstrasse69, 71083 Herrenberg-Gültstein - Tyskland att den maskin som anges nedan Motoriserad gräsklippare, FX-RM5196, FX-RM5196PRO, FX-RM5196eS, FX-RM5396P, FX- RM5396PeSPRO,FX-RM4646, FX-RM4646ECO, RM4346ECO, RM4346, RM4646, RM5196eSPRO som denna försäkran avser uppfyller de relevanta grundläggande hälso- och säkerhetskraven i de relevanta EG-direktiven 2006/42/EG. Denna försäkran gäller endast maskinen i det skick den släpptes ut på marknaden; delar som monterats senare av slutanvändaren och/eller ingrepp som utförts senare beaktas inte. Relevanta EG-direktiv: Maskindirektivet 2006/42/EG (bilaga I) Tillämpade harmoniserade standarder: EN ISO 5395-1:2013+A1

EN ISO 5395-2:2013+A1+A2

EG-direktiv tillämpas också: Utsläpp av gasformiga föroreningar och luftförorenande partiklar från förbränningsmotorer för mobila maskiner och utrustning EMC-direktiv 2014/30/EU Bullerdirektiv 2000/14/EG för apparater och maskiner avsedda för användning utomhus

Leonhard Zirkler (Verkställande direktör) Tillverkare: FUXTEC GmbH KAPPSTRASSE 69 71083 HERRENBERG-GÜLTSTEIN TYSKLAND Förvaring av tekniska dokument: FUXTEC GmbH ● Kappstrasse 69 ● 71083 Herrenberg-Gültstein ● Tyskland Leonhard Zirkler, verkställande direktörManual_FX-RM_Series_Int24_rev24
