Caractéristiques techniques	Moteur 4 temps, cylindrée 140 cm³, puissance 2,5 kW
Largeur de coupe	46 cm
Hauteur de coupe	Réglable de 25 à 75 mm
Capacité du bac de ramassage	60 litres
Poids	32 kg
Utilisation	Idéale pour les jardins de taille moyenne à grande
Maintenance	Vérification régulière de l'huile, nettoyage du filtre à air
Sécurité	Équipement de protection recommandé, ne pas utiliser sous la pluie
Informations générales	Garantie de 2 ans, pièces de rechange disponibles

FOIRE AUX QUESTIONS - FXRM4346 Fuxtec

Comment démarrer la tondeuse Fuxtec FXRM4346 ?

Assurez-vous que le réservoir d'essence est plein et que l'huile est au bon niveau. Tirez sur le câble de démarrage tout en maintenant le bouton de sécurité enfoncé.

Que faire si la tondeuse ne démarre pas ?

Vérifiez le niveau d'essence et d'huile. Assurez-vous que le câble de démarrage n'est pas endommagé et que le bouton de sécurité est correctement enfoncé.

Comment régler la hauteur de coupe ?

Utilisez le levier de réglage de la hauteur de coupe situé sur les roues pour régler la hauteur à votre convenance.

Quelle est la largeur de coupe de la tondeuse ?

La largeur de coupe de la Fuxtec FXRM4346 est de 46 cm.

Comment entretenir la lame de la tondeuse ?

Vérifiez régulièrement la lame pour vous assurer qu'elle est bien affûtée. Il est recommandé de la faire affûter ou de la remplacer si elle est endommagée.

Que faire si la tondeuse ne coupe pas l'herbe correctement ?

Vérifiez que la lame est affûtée et qu'il n'y a pas de débris coincés. Assurez-vous également que la hauteur de coupe est appropriée pour la longueur de l'herbe.

Comment nettoyer la tondeuse après utilisation ?

Débranchez la bougie d'allumage, puis utilisez un râteau ou une brosse pour enlever l'herbe et les débris de la lame et du châssis.

Où trouver les pièces de rechange pour la tondeuse Fuxtec FXRM4346 ?

Les pièces de rechange peuvent être trouvées sur le site officiel de Fuxtec ou chez des revendeurs agréés.

Quelle est la garantie de la tondeuse Fuxtec FXRM4346 ?

La tondeuse Fuxtec FXRM4346 est généralement couverte par une garantie de 2 ans, selon les conditions de vente.

Comment stocker la tondeuse en hiver ?

Videz le réservoir d'essence, nettoyez la tondeuse et rangez-la dans un endroit sec et à l'abri du gel.

MODE D'EMPLOI FXRM4346 Fuxtec

0,5 0,5 0,6 0,6 0,6 Hubraum (cm³)

0,8 0,8 0,8 0,8 0,8 Oil capacity (l)

0,5 0,5 0,6 0,6 0,6 Displacement (cm³)

2,2 2,2 3,9 3,9 3,9 max. engine power (KW)

Tank (l) 0,8 0,8 0,8

Oil capacity (l) 0,6 0,6 0,6

max. engine power (KW) 4,4 4,4 4,4

Chère cliente, cher client, Nous vous remercions pour votre confiance ! Veuillez lire ce mode d'emploi avant la première utilisation et avant chaque utilisation ! Votre nouvel appareil a été développé et conçu de manière à répondre au cahier des charges strict de FUXTEC, afin de garantir la facilité d'utilisation et la sécurité de l'utilisateur. S'il est correctement entretenu, cet appareil vous sera utile pendant de nombreuses années. Il est impératif que vous respectiez toutes les consignes de sécurité figurant dans ce manuel ! Veuillez toujours conserver ce manuel d'instructions avec l'appareil afin de l'avoir toujours à portée de main en cas de doute.

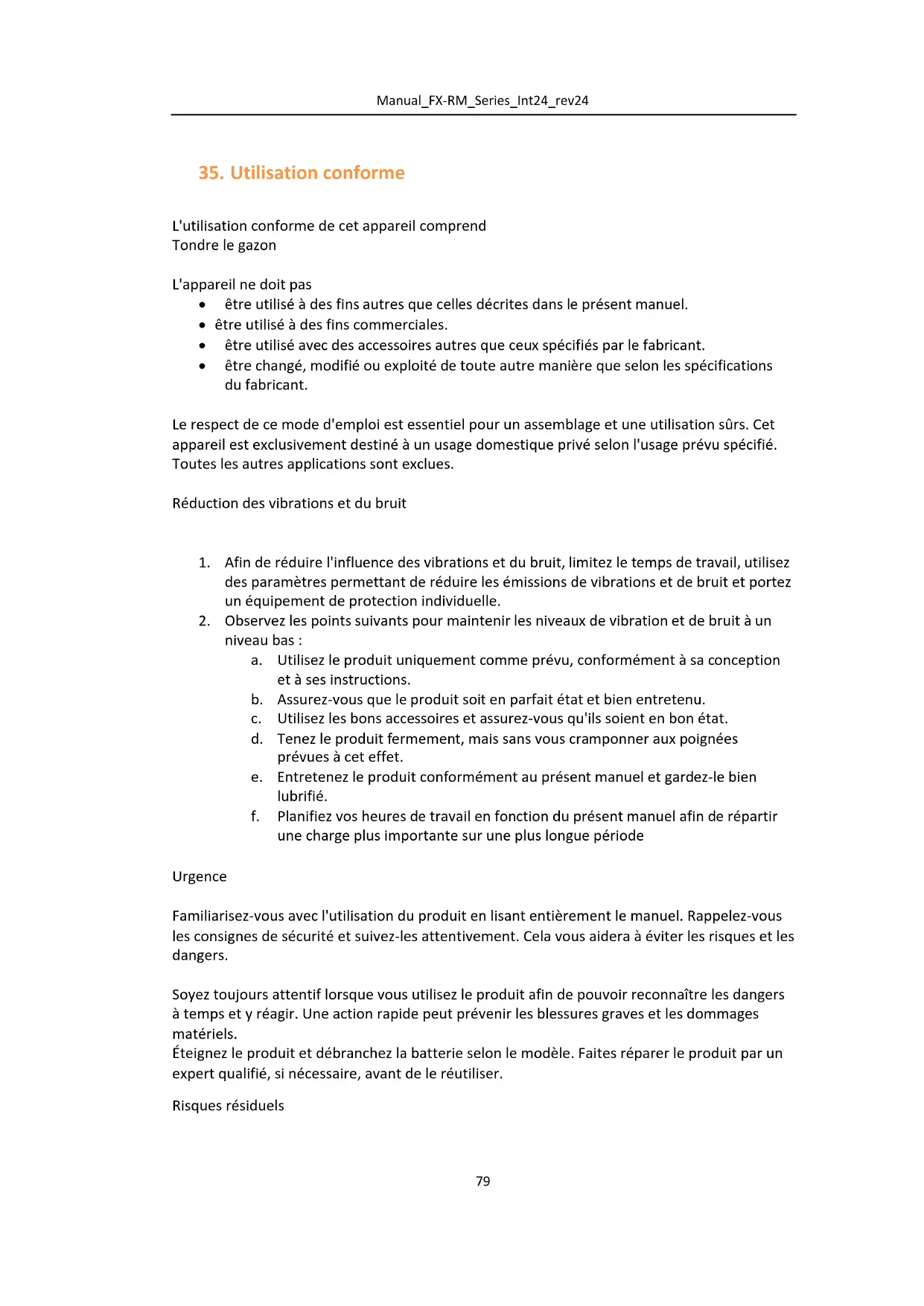

35. Utilisation conforme

L'utilisation conforme de cet appareil comprend Tondre le gazon L'appareil ne doit pas

• être utilisé à des fins autres que celles décrites dans le présent manuel.

• être utilisé à des fins commerciales.

• être utilisé avec des accessoires autres que ceux spécifiés par le fabricant.

• être changé, modifié ou exploité de toute autre manière que selon les spécifications du fabricant. Le respect de ce mode d'emploi est essentiel pour un assemblage et une utilisation sûrs. Cet appareil est exclusivement destiné à un usage domestique privé selon l'usage prévu spécifié. Toutes les autres applications sont exclues. Réduction des vibrations et du bruit

1. Afin de réduire l'influence des vibrations et du bruit, limitez le temps de travail, utilisez

des paramètres permettant de réduire les émissions de vibrations et de bruit et portez un équipement de protection individuelle.

2. Observez les points suivants pour maintenir les niveaux de vibration et de bruit à un

niveau bas : a. Utilisez le produit uniquement comme prévu, conformément à sa conception et à ses instructions. b. Assurez-vous que le produit soit en parfait état et bien entretenu. c. Utilisez les bons accessoires et assurez-vous qu'ils soient en bon état. d. Tenez le produit fermement, mais sans vous cramponner aux poignées prévues à cet effet. e. Entretenez le produit conformément au présent manuel et gardez-le bien lubrifié. f. Planifiez vos heures de travail en fonction du présent manuel afin de répartir une charge plus importante sur une plus longue période Urgence Familiarisez-vous avec l'utilisation du produit en lisant entièrement le manuel. Rappelez-vous les consignes de sécurité et suivez-les attentivement. Cela vous aidera à éviter les risques et les dangers. Soyez toujours attentif lorsque vous utilisez le produit afin de pouvoir reconnaître les dangers à temps et y réagir. Une action rapide peut prévenir les blessures graves et les dommages matériels. Éteignez le produit et débranchez la batterie selon le modèle. Faites réparer le produit par un expert qualifié, si nécessaire, avant de le réutiliser. Risques résiduelsManual_FX-RM_Series_Int24_rev24

Même si vous utilisez cette tondeuse à gazon conformément aux instructions, il y aura toujours des risques résiduels. Les risques suivants peuvent survenir en rapport avec la méthode de construction et la mise en œuvre de cette tondeuse à gazon

• Blessures et dommages matériels causés par des pièces projetées en l'air

• Dommages auditifs si vous ne portez pas de protection auditive appropriée ou si vous utilisez la tondeuse pendant une période prolongée.

• Les dommages pour la santé résultant des vibrations des mains et des bras si la tondeuse est utilisée pendant une période prolongée ou si elle n'est pas correctement gérée et entretenueManual_FX-RM_Series_Int24_rev24

36. Spécifications produit

Hauteur de coupe ajustable (mm)

Capacité de collecte d’herbe (l)

0,8 0,8 0,8 0,8 0,8 Capacité de carburant (l)

0,5 0,5 0,6 0,6 0,6 Cylindrée (cm³)

Puissance de l‘appareil (KW) à vitesse nominale

2,2 2,2 3,9 3,9 3,9 Puissance max. moteur (KW)

2,6 2,6 4,4 4,4 4,4 Type de carburant Essence sans plomb SP98 Essence sans plomb SP98 Essence sans plomb SP98 Essence sans plomb SP98 Essence sans plomb SP98 Essence sans plomb SP98 Essence sans plomb SP98 Spectre de pression acoustique (dB(A))

(k=2.5) Spectre de puissance acoustique (dB(A))

(k=0.61) Spectre de puissance acoustique garantie (dB(A))

Ejection par l'arrière

Fonction de mulching

Démarrage électrique

Modèle RM5396 RM5396esPRO RM5196eSPRO Type de moteur OHV Moteur à 4 temps OHV Moteur à 4 temps OHV Moteur à 4 temps Largeur de coupe (mm)

Hauteur de coupe ajustable (mm) 25 – 75

Capacité de collecte d’herbe (l)

Réservoir (l) 0,8 0,8 0,8 Capacité de carburant (l) 0,6 0,6 0,6 Cylindrée (cm³)

Puissance de l‘appareil (KW) à vitesse nominale 3,9 3,9 3,9 Puissance max. moteur (KW) 4,4 4,4 4,4 Type de carburant Essence sans plomb SP98 Essence sans plomb SP98 Essence sans plomb SP98 Spectre de pression acoustique (dB(A)) 84.8(k=2.5) 84.8(k=2.5) 83.2(k=2.5) Spectre de puissance acoustique (dB(A)) 96.12(k=0.47) 96.12(k=0.47)

Spectre de puissance acoustique garantie (dB(A))

Ejection par l'arrière

Fonction de mulching

Démarrage électrique

37. Vue d’ensemble de votre appareil

Sauf pour FX-RM5196eS (voir page suivante)Manual_FX-RM_Series_Int24_rev24

38. Avant-propos et préparation

Avant-propos a) Lisez attentivement les instructions. Familiarisez-vous avec les commandes et l'utilisation correcte de l'appareil. b) Ne permettez jamais aux enfants ou à d'autres personnes qui ne sont pas familiarisées avec l'utilisation de l'appareil d'utiliser la tondeuse. La réglementation locale peut limiter l'âge de l'opérateur. c) Ne tondez jamais lorsque des personnes, en particulier des enfants ou des animaux domestiques, se trouvent à proximité. d) Rappelez-vous que l'utilisateur est responsable des accidents et des dommages causés aux autres personnes ou aux biens

Préparation a) Portez toujours des chaussures robustes et des pantalons longs lorsque vous tondez la pelouse. Ne faites pas fonctionner la machine si vous êtes pieds nus ou si vous portez des sandales b) Vérifiez soigneusement les zones où l'appareil doit être utilisé et retirez les objets qui pourraient éventuellement être projetés par celui-ci. c) AVERTISSEMENT - Le carburant est hautement inflammable - Stockez l'huile dans des récipients appropriés et conçus à cet effet - Ne remplissez le réservoir qu'à l'extérieur et ne fumez jamais lorsque vous remplissez l'appareil - Faites le plein de carburant avant de démarrer l'appareil. Ne retirez ou ne remplissez jamais le bouchon du réservoir de carburant lorsque le moteur est encore en marche - Si du carburant est renversé, ne tentez en aucun cas de démarrer le moteur, mais éloignez l'appareil de cet endroit. Ne démarrez pas le moteur avant que les vapeurs de carburant ne se soient évaporées. - Fermez bien tous les bouchons des réservoirs et des conteneurs de carburant. d) Remplacez les silencieux défectueux. e) Inspectez visuellement l'appareil avant utilisation pour vérifier que les lames, les boulons et les porte-lames ne soient pas usés ou endommagés. Remplacez les boulons et les lames usés ou endommagés par lots.Manual_FX-RM_Series_Int24_rev24

39. Instructions de sécurité

a) N'utilisez pas l'appareil dans un espace clos où du monoxyde de carbone dangereux peut s'accumuler. b) Ne tondez qu'à la lumière du jour ou sous une bonne lumière artificielle. c) Si possible, évitez d'utiliser l'appareil dans des conditions humides. d) Assurez-vous d'adopter une position stable dans les pentes. e) Ne courez jamais avec l'appareil, mais marchez. f) Tondez toujours en travers dans les pentes, et non pas de haut en bas. g) Soyez particulièrement prudent lorsque vous changez de direction. h) Ne tondez pas dans les pentes trop raides.

i) Soyez particulièrement prudent lorsque vous tondez à l'envers ou dans votre direction.

j) Arrêtez le moteur si la tondeuse doit être inclinée en raison du transport pour être déplacée vers une autre zone de tonte. k) N'utilisez jamais l'appareil avec des carters défectueux ou sans dispositifs de protection, tels que des conduits d’évacuation ou un sac de ramassage décalés. l) Ne modifiez pas les réglages du moteur et n'augmentez pas la vitesse. m) Déconnectez les lames et serrez légèrement le câble du démarreur avant de démarrer le moteur. n) Démarrez ou faites démarrer le moteur avec précaution en suivant les instructions. Gardez vos pieds loin des lames. o) N'inclinez pas la tondeuse au démarrage du moteur, sauf si l’appareil doit être incliné pour démarrer. Dans ce cas, n'inclinez pas l’appareil plus que nécessaire et ne soulevez que la partie de l’appareil qui est éloignée de l'utilisateur Ne démarrez pas le moteur si quelqu'un se tient devant l'orifice d'échappement. Ne placez pas vos mains ou vos pieds près des pièces en rotation. Restez toujours à l'écart des orifices d'échappement. Ne soulevez ou ne portez jamais la tondeuse à gazon lorsqu'elle est encore en service. Arrêtez le moteur et retirez le connecteur de la bougie d'allumage : Avant de réparer un blocage ou de nettoyer des tuyaux obstrués Avant de vérifier, de nettoyer ou d'effectuer tout travail sur l'appareil. Après avoir heurté un corps étranger. Vérifiez la présence de dégâts sur l'appareil et réparez-le avant de le remettre en service.Manual_FX-RM_Series_Int24_rev24

Si la tondeuse vibre excessivement, vérifiez-la immédiatement. Coupez le moteur : Lorsque vous quittez la tondeuse / Avant de la remplir à nouveau.

40. Maintenance et entretien

a) Assurez-vous que tous les écrous, vis et boulons soient serrés afin que l'appareil puisse fonctionner en toute sécurité b) Ne stockez jamais l'appareil avec du carburant dans le réservoir dans des bâtiments où des vapeurs, des flammes nues, ou des étincelles peuvent être produites c) Laissez le moteur refroidir complètement avant de ranger l'appareil dans des pièces fermées d) Veillez à ce que le moteur, le silencieux, le compartiment de la batterie et le réservoir de carburant soient exempts d'herbe coupée, de feuilles et de graisse afin de réduire les risques d'incendie e) Vérifiez régulièrement l'usure ou la perte de fonctionnalité du bac de ramassage d'herbe f) Remplacez toujours les pièces usées ou endommagées pour des raisons de sécurité g) Si le réservoir d'essence doit être vidé, il faut le faire à l'extérieurManual_FX-RM_Series_Int24_rev24

41. Description des symboles de sécurité

Les symboles suivants se trouvent sur l'appareil pour vous rappeler les précautions et les avertissements. La signification des symboles : IMPORTANT : Cet appareil pourrait amputer les mains, les pieds et projeter des objets. Le non-respect des consignes de sécurité suivantes peut entraîner des blessures graves, voire la mort.

AVERTISSEMENT : Retirez toujours le connecteur de la bougie d'allumage afin d'éviter tout

fonctionnement accidentel de l'appareil lors du réglage, du transport ou de la réparation.

AVERTISSEMENT : Les gaz d'échappement du moteur, certains de leurs composants contiennent ou

émettent des produits chimiques cancérigènes et nocifs.

AVERTISSEMENT : Le silencieux d'échappement et d'autres parties du moteur deviennent très chauds

pendant l'utilisation de l'appareil et restent chauds pendant un certain temps après l'arrêt de l'appareil. Restez à l'écart des parties chaudes de l'appareil pour éviter les brûlures dues au contact avec celles-ci. Lisez le mode d‘emplo

DANGER – lames rotatives. Tenez vos mains et vos pieds loin des ouvertures lorsque l’appareil fonctionne. Avertissement ! Tenez vos mains et vos pieds loin des carter de protection lorsque l’appareil fonctionne Tenez les personne s tierces à l’écart

l’appareil Retirez la clé de bougie avant de travailler sur les lames de coupe Avertissement ! Utilisation de la tondeuse interdite sur les pentes raides Éloignez les objets qui pourraient s’enrouler autour des lames Avertissement ! Tenez les personnes tierces à distance respectable lorsque l’appareil est en fonctionnementManual_FX-RM_Series_Int24_rev24

42. Instructions générales de service et de sécurité

• Lisez attentivement le mode d'emploi. Familiarisez-vous avec les commandes et le bon usage de l'appareil.

• Ne placez jamais vos mains et vos pieds près des pièces rotatives de l'appareil. Restez à l'écart de l'ouverture de sortie à tout moment

• N'autorisez que les utilisateurs responsables qui connaissent bien le fonctionnement de l'appareil à utiliser ce dernier.

• Vérifiez soigneusement la zone où l'appareil doit être utilisé et retirez tous les objets qui pourraient être projetés par celui-ci. N'utilisez jamais l'appareil lorsque des personnes, en particulier des enfants ou des animaux domestiques, se trouvent à proximité.

• Portez toujours des chaussures robustes et des pantalons longs lorsque vous utilisez l'appareil. Ne faites pas fonctionner l'appareil si vous êtes pieds nus ou si vous portez des sandales ouvertes.

• Ne tirez pas l'appareil vers l'arrière, sauf en cas d'absolue nécessité. Regardez toujours en bas et derrière vous avant et pendant que vous déplacez l'appareil à l'envers.

• N'utilisez jamais la tondeuse avec un équipement défectueux ou non protégé, comme des déflecteurs et/ou des dispositifs de ramassage des débris mal positionnés.

• N'utilisez que les accessoires recommandés par le fabricant

• Arrêtez les lames lorsque vous traversez des allées, des chemins ou des routes en gravier.

• Arrêtez le moteur et débranchez le connecteur de la bougie d'allumage : - avant de remédier aux blocages et de dégager le canal de coupe. - avant de vérifier, de nettoyer ou d'effectuer des travaux sur l'appareil. - après avoir détecté un objet étranger. Inspectez l'appareil pour voir s'il est endommagé et réparez-le avant de remettre la tondeuse en service. - si la tondeuse à gazon vibre anormalement fort, vous devez la vérifier immédiatement.

• Éteignez le moteur et attendez que les lames s'arrêtent complètement avant d'enlever l'herbe coupée.

• N'utilisez l'appareil qu'à la lumière du jour ou dans des endroits bien éclairés par de la lumière artificielle.

• N'utilisez pas l'appareil si vous êtes sous l'influence de l'alcool ou de la drogue.

• N'utilisez jamais l'appareil sur de l'herbe mouillée. Un support instable peut le faire glisser. Tenez fermement les poignées pendant la tonte. Ne courez jamais en utilisant l'appareil.

• Libérez le mécanisme d'auto-traction avant de démarrer le moteur

• Remplacez les silencieux défectueux.

• Portez toujours des lunettes de sécurité ou des lunettes de protection avec des écrans latéraux lorsque vous utilisez la tondeuse

• Supprimez les obstacles tels que les pierres, les restes d'arbres, etc.

• Attention aux fosses, aux sillons ou aux crêtes. Les herbes hautes peuvent cacher des corps étrangers.

• Ne tondez pas à différentes hauteurs, dans les fossés ou les remblais. L'utilisateur de l'appareil peut perdre sa prise et son équilibre

• Ne tondez pas sur des pentes trop raides. - Notez que l'utilisateur de la machine est responsable des accidents ou des blessures d'autres personnes ou de biens

• Soyez vigilant et éteignez la machine lorsque des enfants pénètrent dans la zone de travail.

• Avec les appareils rotatifs, vous devez tondre horizontalement et non verticalement sur la pente.

• Ne laissez jamais les enfants, ou les personnes qui ne sont pas familiarisées avec le fonctionnement de cette tondeuse, se servir de celle-ci. La réglementation locale peut limiter l'âge de l'utilisateur.Manual_FX-RM_Series_Int24_rev24

• AVERTISSEMENT - L'essence est hautement inflammable.

• Stockez le carburant dans des conteneurs prévus à cet effet.

• Remplissez le réservoir uniquement à l'extérieur. Ne fumez jamais pendant le remplissage du réservoir.

• Ajoutez de l'essence avant de démarrer le moteur. Ne retirez jamais le bouchon de remplissage et ne remplissez jamais le réservoir d'essence lorsque le moteur est en marche ou encore chaud.

• Ne démarrez jamais le moteur si de l'huile est renversée. Déplacez l'appareil à un autre endroit. Évitez tout type d'allumage et d'étincelles jusqu'à ce que les vapeurs de carburant soient complètement éliminées.

• Remplacez soigneusement tous les bouchons de conteneurs et de réservoir de carburant

• Avant d'utiliser l'appareil, inspectez les lames, les boulons et les dispositifs de coupe pour détecter toute usure ou dommage visible. Remplacez les lames et les goupilles usées ou endommagées par lots pour éviter tout déséquilibre.

• Ne modifiez jamais les dispositifs de sécurité. Vérifiez régulièrement leur bon fonctionnement.

• Gardez l'appareil exempt d'herbe, de feuilles et d'autres résidus. Eliminez les résidus d'huile ou de carburant. Laissez l'appareil refroidir avant de le ranger.

• Soyez particulièrement prudent lorsque vous changez de sens de tonte sur les pentes.

• N'essayez jamais de régler la hauteur de coupe lorsque le moteur est en marche.

• Le bac de ramassage et ses composants sont sujets à l'usure, aux dommages et à l'abrasion, ce qui pourrait exposer les pièces en rotation. Cela peut conduire à la projection d'objets. Vérifiez régulièrement les différentes pièces et, si nécessaire, remplacez-les par des pièces de rechange d'origine recommandées par le fabricant.

• Les lames sont aiguisées et coupées avec précision. Faites attention lors de l'entretien des lames. Enveloppez les lames dans un tissu ou portez des gants de protection.

• Ne changez jamais le régulateur de vitesse du moteur et ne surchargez pas le moteur

• Faites particulièrement attention lorsque vous déplacez la tondeuse vers l'arrière ou vers vous.

• Arrêtez les lames lorsque la tondeuse doit être inclinée pour le transport, en particulier lorsque vous traversez des surfaces autres que l'herbe.

• Désaccouplez toutes les lames et contrôlez les embrayages avant de démarrer le moteur.

• Démarrez le moteur avec précaution comme indiqué dans les instructions, en gardant les pieds éloignés des lames.

• N'inclinez pas la tondeuse lorsque vous allumez le moteur, sauf s'il faut l'incliner pour la faire démarrer. Dans ce cas, vous ne devez pas l'incliner plus que nécessaire. Ne soulevez que la partie qui est éloignée de l'utilisateur.

• Ne démarrez pas le moteur si vous vous trouvez devant l'éjecteur

• Ne transportez jamais une tondeuse à gazon lorsque le moteur est encore en marche.

• Réduisez le réglage du frein en arrêtant le moteur et lorsque le moteur est équipé d'une commande d'arrêt. Coupez l'alimentation en carburant à la fin de la tonte. Ralentissez lorsque vous utilisez un appareil de transport.Manual_FX-RM_Series_Int24_rev24

43. Montage / Réglages par défaut

Lisez ce manuel entièrement et attentivement avant d'installer et d'utiliser votre tondeuse à gazon. IMPORTANT : La tondeuse à gazon est vendue SANS HUILE NI CARBURANT. Votre nouvelle tondeuse à gazon a été assemblée et testée en usine. RETIREZ TOUTES LES PIÈCES EN CARTON DE LA TONDEUSE Retirez l'appareil du carton et vérifiez soigneusement que l'ensemble de l'emballage ne contienne pas de pièces détachées. Carburant recommandé Pour garantir des performances optimales et prolonger la durée de vie de votre appareil, utilisez exclusivement de l’essence sans plomb SP98.

IMPORTANT : Pour les étapes d'installation 1 à 3, selon le modèle, votre tondeuse à gazon est livrée complètement prémontée (variante d'installation 1) ou en deux paquets (variante d'installation 2). Nous vous suggérons donc deux variantes de montage dans ce qui suit. L'étape d'assemblage 4 est la même pour les deux variantes.

Variante 1 (Modèle 46)

1. Retirez la tondeuse de l'emballage

2. Insérez le montant inférieur (A) dans le corps et fixez-le latéralement à droite et à gauche à

3. Insérez le montant supérieur (B) et serrez avec l'écrou papillon orange, puis serrez les vis +

écrous des deux côtés.

Variante 2 (Modèle 51+53)

Retirez la tondeuse de l'emballage Retirez le montant inférieur (B) du paquet d'accessoires (ou du paquet principal) et vissez-le à l'unité principale (trou supérieur) à l'aide de vis et d'écrous (2) Vissez le montant supérieur (A) au montant inférieur monté (B) avec les écrous papillon orange + les vis (1).

IMPORTANT : sur certains modèles, les roues avant sont retirées pour éviter d'endommager l'essieu pendant le transport. Les roues sont simplement vissées sur l'essieu avec les écrous fournis.

RÉGLAGE DE LA HAUTEUR DE TONTE Levez les roues pour une faible hauteur de travail et abaissez les roues pour une hauteur de tonte élevée. Réglez la hauteur de tonte en fonction de vos besoins, au centre, à l'aide de la poignée de réglage de la hauteur (voir illustration page 2). La position intermédiaire est la plus adaptée à la plupart des pelouses. FAITES LE PLEIN D'HUILE AVANT DE DÉMARRER LE MOTEUR Avant chaque utilisation successive, le niveau d'huile doit être vérifié et, si nécessaire, complété avec de l'huile moteur SAE30. Consultez le tableau du chapitre 1 concernant les spécifications du produit pour connaître la quantité de remplissage.

Votre tondeuse vous est livrée sans huile 4 temps.

ATTENTION : Ne remplissez pas trop le moteur avec de l'huile. Il pourrait provoquer la formation de fumée dans le silencieux lors du démarrage.

1. Assurez-vous que la tondeuse à gazon soit à niveau

2. Retirez la jauge du tube de remplissage d'huile

3. Insérez la jauge et tirez-la lentement pour vérifier le niveau d'huile

IMPORTANT : - Vérifiez le niveau d'huile avant chaque utilisation. Ajoutez de l'huile si nécessaire. Remplissez jusqu'à l'indicateur de niveau de la jauge. - Changez l'huile toutes les 25 heures de travail ou à chaque saison. Il est très probable que vous deviez changer l'huile plus souvent dans des conditions poussiéreuses et sales. Voir le

chapitre 10 "Changer le carburant".

Faites le plein avec du SUPER SANS PLOMB 98 (pas de mélange) Remplissez le réservoir de carburant jusqu'au niveau inférieur du goulot de remplissage du réservoir. Ne remplissez pas trop le réservoir. Utilisez du carburant sans plomb frais et propre. Ne mélangez jamais l'huile avec le carburant. Achetez du carburant en quantités utilisables dans les 30 jours afin de garantir la fraîcheur du carburant. Le stockage prolongé de la tondeuse modifie la composition chimique du carburant, ce qui peut entraîner des difficultés de démarrage et un fonctionnement irrégulier du moteur.Manual_FX-RM_Series_Int24_rev24

ATTENTION : Enlevez tous les résidus d'huile ou de carburant. Ne stockez pas, ne renversez pas et n'utilisez pas de carburant à proximité de flammes nues.

ATTENTION : Les carburants mélangés à de l'alcool (appelé gazohol) ou l'utilisation d'éthanol ou de méthane peuvent attirer l'humidité, ce qui entraîne la séparation et la formation d'acides pendant le stockage. Les gaz acides peuvent endommager le réservoir du moteur lorsque l'appareil est stocké. Videz le réservoir lorsque vous stockez l'appareil pendant plus de 30 jours pour éviter d'endommager le moteur. Videz le réservoir de carburant, démarrez le moteur et laissez-le tourner jusqu'à ce que la conduite de carburant et le carburateur soient vides. Utilisez du carburant frais la prochaine fois que vous utiliserez l'appareil. N'utilisez jamais de produits de nettoyage pour le moteur ou le carburateur à l'intérieur du réservoir de carburant. Cela peut causer des dommages permanents.Manual_FX-RM_Series_Int24_rev24

Montage du cadre Montage du bac de ramassage d’herbeManual_FX-RM_Series_Int24_rev24

Montage de la batterie modèle FX-RM5196eS + 5396eSPRO

1. Après le remontage de la machine, faites le plein de

carburant et d'huile. Assurez-vous que le levier de frein et le levier d'autopropulsion sont desserrés. (fig.1)

2. Ouvrez le couvercle de la batterie et vérifiez si la batterie

est correctement insérée. (fig.2)

3. Appuie sur le bouton de la batterie pour afficher l'état de

l'énergie. Vérifie si le courant restant est suffisant (au moins 2 lumières doivent être allumées). (fig.3)

4. Tenez le levier de frein avec votre main gauche. (fig.4)

5. Appuyez sur le bouton de démarrage avec la main droite. (fig.5)

Avertissement : contactez le service client FUXTEC si la batterie ne fonctionne plus

correctement ou si des dommages apparents sont visibles. État de l'alimentation électrique : Indicateur LEDManual_FX-RM_Series_Int24_rev24

Le voyant LED indique l'état de fonctionnement (sous-tension / suffisant / plein)

1 barre : lumière LED rouge - la batterie indique une alarme de sous-tension 2 barres : Lumière LED rouge et orange - la batterie indique une tension suffisante 3 barres : Lumière LED rouge, orange et verte - la batterie indique une tension complète

Important : La batterie amovible est considérée comme une clé ou un appareil amovible et est identifiée en conséquence.

En cas de non-utilisation prolongée, la batterie de démarrage doit être stockée dans un local sec à une température minimale de 10° Celsius et maximale de 25° Celsius. Si la batterie est stockée pendant plusieurs mois, il est conseillé de la recharger complètement tous les 6 mois (voir les instructions suivantes pour le processus de charge).Manual_FX-RM_Series_Int24_rev24

Veuillez retirer la batterie de la console lorsque l'électricité restante n'est plus suffisante. Connectez la batterie au chargeur et branchez le chargeur sur le secteur. Attention ! Avant de retirer la batterie, assurez-vous que le levier de frein est desserré et que la machine est arrêtée. - Témoin LED sur le chargeur : LED verte fixe : la batterie est entièrement chargée et peut être retirée. LED rouge allumée en continu : la batterie est en cours de chargement.Manual_FX-RM_Series_Int24_rev24

44. Démarrage / arrêt du moteur

Démarrage (sauf FX-RM5196eS voir page précédente) Assurez-vous que le moteur soit rempli d'une quantité suffisante d'huile et d'essence avant de le démarrer. Tirez le levier de frein (levier supérieur) contre la poignée et tirez légèrement sur le câble du démarreur jusqu'à ce que vous sentiez une résistance. Ensuite, tirez doucement sur le câble du démarreur jusqu'à ce que le moteur démarre. Sur le modèle 4646eco, veuillez appuyer 3 à 5 fois sur la pompe d'amorçage avant de tirer sur le câble de démarrage pour remplir le carburateur d'essence. REMARQUE : N'actionnez pas en même temps le levier d'entraînement des roues. Ce n'est que lorsque le moteur a démarré et que vous voulez utiliser l'auto-traction que vous devez actionner le levier inférieur. En raison d'une couche protectrice sur le moteur, une légère fumée peut être produite lorsque vous utilisez l'appareil pour la première fois. Il s'agit d'une procédure normale. Tirez le levier de frein vers le guidon. Ne laissez pas le câble de démarrage revenir brutalement. Arrêt Relâchez le levier de frein pour arrêter le moteur.

AVERTISSEMENT : La lame continuera à tourner pendant quelques secondes après l'arrêt du

moteur. Débranchez le connecteur de la bougie d'allumage lorsque vous laissez la tondeuse sans surveillance.

• Dans certaines circonstances, par exemple en cas d'herbe haute, il peut être nécessaire d'augmenter la hauteur de tonte pour réduire la poussée et la charge du moteur, ce qui peut également entraîner des résidus d'herbe. Il peut également être nécessaire de réduire la vitesse de déplacement et/ou de pousser la tondeuse deux fois sur cette zone.

• Réduisez la largeur de tonte en repassant à nouveau sur la tonte précédente pour effectuer des tontes aussi conséquentes.

• Les perforations du sac de ramassage d'herbe peuvent se boucher avec la crasse et la poussière, ce qui signifie que le ramasseur peut ramasser moins de déchets de coupe. Pour éviter cela, vous devez régulièrement laver le bac de ramassage avec un tuyau d'arrosage et le laisser sécher complètement avant de le réutiliser.

• Maintenez la partie supérieure du moteur autour du démarreur exempte d'herbe et de débris d'herbe coupée. Cela permettra d'améliorer le flux d'air du moteur et de prolonger sa durée de vie.Manual_FX-RM_Series_Int24_rev24

45. Conseils d’utilisation de la tondeuse

ATTENTION : Le levier de frein doit être tiré lors du démarrage du moteur. Relâchez-le pour arrêter le moteur. Levier d'embrayage des roues motrices - Pour engager la marche avant motorisée de l'unité.

UTILISATION DU RÉGIME MOTEUR DE LA TONDEUSE À GAZON La vitesse du moteur a été préréglée par le fabricant pour garantir des performances maximales. Sur certains modèles, vous avez la possibilité de régler une vitesse variable à l'aide d'un levier sur le guidon. Veuillez n'actionner ce levier que lorsque l'appareil est en mode conduite. Guidon Levier d’embrayage traction Levier de freinManual_FX-RM_Series_Int24_rev24

Embrayage FlexSpeed (seulement sur RM5196PRO+5396eSPRO) Le régulateur de vitesse de la boîte de vitesses FlexSpeed est situé sur le montant supérieur. Cette option vous permet de régler différemment la vitesse de la roue arrière. Si vous poussez le levier vers l'avant dans le sens du moteur, la traction ralentit. Cela est particulièrement recommandé sur les terrains accidentés. Si vous tirez le levier vers votre corps, la vitesse augmente et la tondeuse avance plus vite. N'utilisez cette option que sur de grandes surfaces planes et sans obstacles dans votre zone de tonte.

Important : La vitesse de la boîte de vitesses FlexSpeed ne peut être contrôlée que lorsque le moteur est en marche ! Dans le cas contraire, l'embrayage peut être endommagé.

Utilisation du bac de ramassage d’herbe Ouvrez et tenez le clapet arrière (A), puis prenez le sac de ramassage d'herbe (B) et accrochez- le (C)

Utilisation de l'éjecteur latéral Ouvrez et maintenez le volet d'éjection latéral (A). Prenez l'éjecteur latéral (B) et accrochez-le

Utilisation du kit de Mulching Ouvrez et tenez le volet arrière (A), puis insérez le kit de mulching (B) dans l'ouverture prévue à cet effet. Fermer le volet arrière (A) - C'est prêt Note : Une lame de mulching est déjà montée et n'a pas besoin d'être montée en sus.

IMPORTANT - un entretien régulier et soigneux est nécessaire pour maintenir le niveau de sécurité et les performances de l'appareil inchangés.

1) Maintenez tous les écrous, boulons et vis serrés pour vous assurer que l'appareil est en

parfait état de fonctionnement. Régulièrement. La maintenance est nécessaire pour la sécurité et les performances de l'appareil

2) Ne stockez jamais l'appareil avec le réservoir encore plein dans un bâtiment où les vapeurs

qui s'échappent peuvent atteindre une flamme nue, une étincelle ou une source de chaleur.

3) Laissez le moteur refroidir complètement avant de le stocker dans des pièces fermées.

4) Veillez à ce que le moteur, le silencieux d'échappement et le réservoir de carburant soient

exempts d'herbe, de feuilles ou de graisse en excès. Ne laissez jamais de récipients contenant des débris de coupe à l'intérieur.

5) Pour des raisons de sécurité, n'utilisez pas l'appareil si des pièces sont usées ou

endommagées. Les pièces doivent être remplacées. La réparation des pièces endommagées ne suffit pas. Utilisez des pièces de rechange d'origine. Des pièces qui ne sont pas de la même qualité peuvent endommager l'instrument et mettre en danger votre sécurité.

6) S'il est nécessaire de vider le réservoir de carburant, faites-le à l'extérieur et avec le moteur

7) Portez des gants de travail résistants lorsque vous retirez ou rattachez la lame.

8) Vérifiez la solidité et l'équilibre des lames après leur affûtage.

9) Vérifiez régulièrement l'usure du carter de protection à fermeture automatique et du sac de

10) Lors de l'utilisation, du transport ou du basculement de l'appareil, observez les points

suivants : - Portez des gants de sécurité résistants ; - Tenez l'appareil dans des positions qui permettent une bonne prise en main. Faites attention à la répartition du poids. NETTOYAGE (Fonction EASY CLEAN) Les éléments de mulching (également appelés kit de mulching) présentés ici dépendent du modèle et peuvent différer des illustrations.Manual_FX-RM_Series_Int24_rev24

Nettoyez soigneusement l'appareil à l'eau après chaque opération de tonte. Enlevez les dépôts d'herbe et de boue qui se sont accumulés à l'intérieur du train de roulement. Cela permettra d'éviter le dessèchement et d'éventuelles difficultés lors du prochain démarrage du moteur. Vous pouvez utiliser le connecteur EASY CLEAN pour nettoyer le boîtier intérieur (dispositif de coupe). Il suffit de brancher un tuyau d'eau au raccord situé sur le dessus du boîtier et de faire couler l'eau lentement pendant que le mécanisme de coupe fonctionne. La rotation du mécanisme de coupe répartit l'eau de manière uniforme dans le boîtier intérieur et peut ainsi évacuer les résidus de saleté.

La peinture sur la face intérieure du châssis peut s'écailler avec le temps du fait de travaux importants. Dans ce cas, vous devez appliquer une peinture antirouille pour protéger le chassis contre la corrosion du métal.

Vérifiez la courroie de distribution 1 à 2 fois par an et enlevez les débris qui s'y trouvent. Une fois par an, les roues motrices doivent être nettoyées à l'intérieur. Enlever les deux roues. Utilisez une brosse ou de l'air comprimé pour enlever l'herbe et les salissures de la roue dentée et de la jante. Raccord Easy CleanManual_FX-RM_Series_Int24_rev24

47. Entretien, maintenance et stockage

REMPLACEMENT DES LAMES DE COUPE

Retirez la vis pour remplacer la lame. Videz le réservoir de carburant avant de retirer la lame.

Remettez tout en place comme indiqué. Fixez la vis correctement. Le couple de serrage est de 45 Nm. Remplacez également la vis de la lame lors du remplacement de cette dernière.

AVERTISSEMENT : Évitez tout

contact de l’huile avec la peau. Lavez soigneusement vos mains avec du savons et de l’eau après avoir remplacé l’huile.

AVERTISSEMENT : L’huile usagée est

un déchet dangereux. Nous vous conseillons de ramener votre huile usagée à votre centre de traitement des déchets local pour un recyclage en bonne et due formeManual_FX-RM_Series_Int24_rev24

1. Éteignez le moteur et laissez-le s'arrêter complètement

2. Débranchez le fil de la bougie et tenez-le éloigné de la bougie.

3. Vidangez l'huile dans un récipient approprié. Pour ce faire, inclinez la tondeuse à 45 degrés

et utilisez une pompe d'aspiration FUXTEC pour aspirer l'huile par le goulot de remplissage. Vous pouvez aussi incliner davantage la tondeuse pour déverser l'huile par le goulot de remplissage.

4. Maintenez le moteur en équilibre. Retirez la jauge. Ajoutez lentement environ 0,5L de la

nouvelle huile recommandée (huile FUXTEC 4MAX 4 temps) dans le réservoir jusqu'au sommet de la jauge. Ne remplissez pas trop le conteneur.

5. Vérifiez le niveau à l'aide de la jauge

Bougie d’allumage Retirez la bougie d'allumage et nettoyez-la avec une brosse métallique une fois que le moteur a suffisamment refroidi. À l'aide d'une jauge d'épaisseur, réglez l'écart à 0,6 mm. Remplacez la bougie d'allumage en prenant soin de ne pas la serrer trop fort.

Filtre à air Retirez le couvercle du filtre à air. Remplacer le filtre à air lorsqu'il est sale pour éviter que des objets ne pénètrent dans l'entrée d'air.Manual_FX-RM_Series_Int24_rev24

Vider le réservoir d'essence et le carburateur Option A (recommandée) : Utilisez une pompe d'aspiration FUXTEC pour aspirer le carburant du réservoir ou laissez la tondeuse fonctionner à vide. Option B :

1. Placez un bidon d'essence recommandé par le fabricant sous le carburateur et utilisez un

entonnoir pour éviter les débordements. Inclinez la tondeuse vers l'avant pour éviter les débordements.

2. Desserrez le bouchon de vidange (en VERT sur l'illustration) et vidangez le carburant par un

3. Serrez le bouchon de vidange une fois que tout le carburant s'est écoulé dans le bidon. Fixer

solidement le bouchon de vidange

Remarque : nous proposons également différentes pompes d'aspiration pour pomper le carburant directement du réservoir et même avec la pompe électrique avec laquelle vous pouvez faire le plein.Manual_FX-RM_Series_Int24_rev24

Planning de maintenance PHASES DE MAINTENANCE RÉCURRENTES Avant chaque utilisation Premier mois ou

heures Tous les 3 mois ou 25 heures Tous les 6 mois ou 50 heures Tous les ans

heures Tous les 2 ans ou

heures Page Composants Effectuez la maintenance telle que décrit ci- dessous, mensuellement ou selon heures de fonctionnement, selon ce qui advient en premier Huile moteur Contrôler

Filtre à air Contrôler

Bougie d’allumage Contrôler Ajuster

carburant et filtre Nettoyer

Service Jeu de soupape Contrôler - Ajuster

Service Chambre de combustion Nettoyer Toutes les 200 heures de fonctionnement Service

Gestion des pannes Le moteur ne démarre pas Causes possibles Réparation des défauts

1. Vérifiez niveau de

carburant Plus de carburant dans le réservoir Faire le plein Carburant impur : moteur entreposé sans précaution, Vidange correcte du réservoir ou remplissage avec du carburant contaminé Videz le réservoir et le carburateur. Faites le plein avec du nouveau carburant (super sans plomb)

2. Retirez et contrôlez

la bougie d’allumage Bougie d'allumage défectueuse, encrassée ou mal fixée Remplacez la bougie d’allumage Bougie d'allumage inondée de carburant Séchez et réinstallez correctement

3. Erreur d’application

Actionnement du levier de frein oublié au départ En tirant sur le démarreur, le levier supérieur doit être tiré vers la poignée

Filtre à carburant ou carburateur contaminé Remplacez ou nettoyez les composants

5. Contact électrique

Lorsque le levier du frein moteur est serré, la plaque de contact à l'extrémité du câble Bowden ne se ferme pas Courber le support pour établir le contact électriqueManual_FX-RM_Series_Int24_rev24

Service Composant Spécification Maintenance Jauge à bougie 0,6mm Voir page 95 Jeu de soupape (froid) INTERIEUR : 0,06 +/- 0,02

Recherchez un centre de service agréé. EXTERIEUR : 0,08 +/- 0,02

Autres spécifications Pas d’autres réglages nécessaires

CONSERVATION Le carburant ne doit pas rester dans le réservoir pendant plus d'un mois. Nettoyez soigneusement la tondeuse et rangez-la dans un endroit sec de la maison. ENVIRONNEMENT Afin de protéger notre environnement, nous vous recommandons de respecter les points et instructions suivants :

• Utilisez toujours du carburant sans plomb

• Utilisez toujours un entonnoir et/ou un bidon d'essence avec un indicateur de niveau de liquide pour éviter de renverser du carburant lors du remplissage

• Ne remplissez pas complètement le réservoir

• Ne remplissez pas trop l'appareil d'huile moteur

• Lorsque vous changez l'huile, assurez-vous que l'huile usagée est entièrement récupérée. Évitez les débordements. Amenez l'huile usagée à une station de recyclage

• Remplacez le silencieux s'il est défectueux. N'utilisez que des pièces de rechange d'origine lors des réparations

• Demandez l'aide d'un professionnel si le carburateur nécessite des réparations.

• Nettoyez le filtre à air selon les instructions

Les pièces de rechange d'origine sont fournies par FUXTEC. Nous vous recommandons de vous rendre dans un centre de service agréé pour l'entretien annuel et l'inspection des dispositifs de protection. Pour plus d'informations sur le service et les pièces détachées, veuillez contacter le service clientèle FUXTEC.Manual_FX-RM_Series_Int24_rev24

La période de garantie est de 24 mois à compter de la date d'achat. Veuillez conserver votre preuve d'achat dans un endroit sûr. Sont exclus de la garantie les pièces d'usure et les dommages causés par une utilisation inappropriée, l'usage de la force, les modifications techniques, l'utilisation d'accessoires incorrects ou de pièces de rechange non originales et les tentatives de réparation par du personnel non qualifié. Les réparations ne peuvent être effectuées que par des revendeurs spécialisés agréés.

49. Conseils de recyclage

L'appareil est dans un emballage pour éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ou réintégré dans le cycle des matières premières. L'appareil et ses accessoires sont fabriqués en divers matériaux, tels que le métal et le plastique. Éliminez les composants défectueux dans un centre d'élimination des déchets spéciaux. Demandez à votre magasin spécialisé ou à vos autorités locales. Conseil Veuillez-vous renseigner auprès de votre commune/ville sur les possibilités de traitement des déchets. Le 1er janvier 2015, est entré en application le décret 2014-1577 du 23 décembre 2014 relatif à la signalétique commune des produits recyclables qui relèvent d'une consigne de tri. Ce décret entérine utilisation du logo TRIMAN qui s'applique aux produits recyclables. Le TRIMAN est une signalétique qui répond à une obligation réglementaire et fait l'objet d'une diffusion auprès des consommateurs. Conformément au décret d'application relatif à la signalétique commune des produits recyclables qui relèvent d'une consigne de tri précise, tout metteur sur le marché de produits recyclables soumis à un dispositif de responsabilité élargie des producteurs doit apposer une signalétique commune sur ses produits, ou à défaut sur l'emballage, la notice ou tout autre support y compris dématérialisé, informant le consommateur que ceux-ci relèvent d'une consigne de tri.Manual_FX-RM_Series_Int24_rev24

50. Pièces de rechange

Carburateur / Carburator 4839P Année de construction 2018

RM5196eS/5396P à partir de l'année de construction 2021,2022,FX- RM5196eSPRO,FX-RM5396eSPRO /5396

Cordon de démarrage / recoil starter tous les modèles

Bougie d’allumage spark plug tous les modèles

Courroie d’entraîneme nt / driving belt FX-RM4346

FX-RM5196/FX-RM5196eS (Jusqu'en 2022)

51. Déclaration de conformité UE

Nous déclarons par la présente, FUXTEC GmbH Kappstrasse69, 71083 Herrenberg-Gültstein - Germany Que l’appareil ci-après dénommé Tondeuse à gason motorisée, FX-RM5196, FX-RM5196PRO, FX-RM5196eS, FX-RM5396P, FX- 5396PeSPRO,FX-RM4646, FX-RM4646ECO, RM4346ECO, RM4346, RM4646, RM5196eSPRO auquel la présente déclaration se réfère, est conforme aux exigences essentielles de santé et de sécurité des directives CE 2006/42/CE correspondantes. Cette déclaration ne concerne que l'appareil dans l'état dans lequel il a été mis sur le marché, les pièces montées ultérieurement par l'utilisateur final et/ou les interventions ultérieures ne sont pas prises en compte. Directives CE pertinentes : Directive Machines 2006/42/EG (Annexe I) Normes harmonisées appliquées : EN ISO 5395-1:2013+A1

EN ISO 5395-2:2013+A1+A2

Autres Directives CE appliquées : Émission de gaz et de particules polluants par les moteurs à combustion interne des engins mobiles non routiers EMC Directive 2014/30/EU Directive sur le bruit 2000/14/EG pour les équipements et machines destinés à être utilisés à l'extérieur Herrenberg, le 12.06.2023

0,8 0,8 0,8 0,8 0,8 Capacità olio (l)

0,5 0,5 0,6 0,6 0,6 Spostamento (cm³)

0,8 0,8 0,8 0,8 0,8 0,8 Capacidad aceite (l)

0,5 0,5 0,6 0,6 0,6 0,6 Desplazamiento (cm³)

0,5 0,5 0,6 0,6 0,6 Deslocamento (cm³)

0,8 0,8 0,8 0,8 0,8 Olie-inhoud (liter)

0,8 0,8 0,8 0,8 0,8 Oljekapacitet (liter)

0,5 0,5 0,6 0,6 0,6 Förskjutning (cm³)
