BRUKSANVISNING OSC 18 FESTOOL

Innehållsförteckning

1 Symboler.... 46
2 Säkerhetsanvisningar.... 46
3 Avsedd användning.... 47
4 Tekniska data.... 48
5 Delar....48
6 Driftstart....48
7 Batteri....48
8 Inställningar....48
9 Arbeta med maskinen....49
10 Akustiska varningssignaler.... 49
11 Tillbehör.... 49
12 Underhåll och skötsel....50
13 Miljö....51
14 Allmänna anvisningar.... 51

1 Symboler

Varning för allmän risk

Varning för elstötar

Läs bruksanvisningen och säkerhetsanvisningarna!

Använd skyddsglasögon!

Använd hörselskydd!

Använd andningsskydd!

Använd skyddshandskar!

Risk att klämma fingrar och händer!

Riskområde! Akta händerna!

Isättning av batteri

Lossa batteriet

Kasta den inte i hushållssoporna.

CE-märkning: Bekräftar att elverktyget uppfyller kraven i Europeiska gemenskapens direktiv.

Tips, information

Bruksanvisning

2.1 Allmänna säkerhetsanvisningar för elverktyg

WARNING! Läs alla säkerhetsanvisningar och andra anvisningar. Följs inte säker-

hetsanvisningarna och andra anvisningar kan det leda till elstötar, brand och/eller allvarliga personskador.

Spara alla säkerhetsanvisningar och andra anvisningar för framtida bruk.

Med begreppet "Elverktyg" som används i säkerhetsanvisningarna menas nätdrivna elverktyg (med nätkabel) och batteridrivna elverktyg (utan nätkabel).

Observera bruksanvisningen för batteriet och laddaren.

2.2 Maskinspecifika säkerhetsanvisningar

• Håll händerna på elverktygets isolerade handtagsytor när du arbetar på ställen där insatsverktyget kan stöta på dolda elledningar. Om insatsverktyget kommer i kontakt med en strömförande ledning kan även metalldelarna på verktyget bli strömförande och riskera att ge användaren en stöt.
• Montera och säkra arbetsobjektet på ett stabilt underlag med tvingar eller på annat sätt. Håll aldrig arbetsstycket med handen eller mot kroppen. Då blir det inte stabilt och det är lätt att förlora kontrollen.
• Använd lämpliga sökapparater för att lokalisera dolda försörjningsledningar, eller kontakta den lokala distributören. Om verktyget kommer i kontakt med en strömförande ledning kan det leda till brand och livsfarliga strömstötar. En skadad gasledning kan leda till explosion. En trasig vattenledning kan leda till omfattande materiella skador.
• Under arbetet kan skadligt/giftigt damm uppstå (t.ex. av blyhaltig färg, vissa trämaterial och metall). Asbesthaltiga material får endast bearbetas av sakkunniga personer. Att vidröra eller andas in detta damm kan vara farligt för användaren eller personer i närheten. Följ säkerhetsföreskrifterna för resp. land.

Använd en P2-andningsmask som för hälsan.

Använd lämplig personlig skyddsutrustning: hörselskydd, skyddsglasögon, andningsskydd vid dammalstrande arbeten, arbetshandskar vid bearbetning av skrovligt material och vid verktygsbyte.

• Håll alltid elverktyget säkert så att du inte kommer i kontakt med insatsverktyget, i synnerhet vid arbete med insatsverktyg som är riktade mot greppområdet, till exempel sågblad eller skärverktyg. Kontakt med vassa skär eller kanter kan leda till personskador.
• Efter bearbetning av material som innehåller gips: Rengör maskinens ventilationshål och strömbrytaren med torr, oljefri tryckluft. Annars kan gipsdammet an-samlas inne i huset och på strömbrytaren och hårdna när det kommer i kontakt med luftfuktigheten. Det kan försämra kopp-lingsmekanismen.
• Vänta tills elverktyget stannat innan du lägger ner det. Insatsverktyget kan fastna och du kan förlora kontrollen över elverktyget.
• Inga nätadaptrar eller batterier av annat fabrikat får användas till det batteridrivna elverktyget. Inga batteriladdare av annat fabrikat får användas för att ladda batteriet. Om man använder tillbehör av annat fabrikat finns risk för elstötar och/eller risk för svåra olyckor.
• Använd inte elverktyget i regn eller fuktig miljö. Fukt i elverktyget kan leda till kortslutning och brand.

2.3 Metallbearbetning

Vid bearbetning av metall ska följande sä- etsåtgärder vidtas:

• Anslut maskinen till ett lämpligt utsug.
  – Rengör regelbundet maskinen från dam- mavlagringar i motorhuset genom att blåsa ur den med tryckluft.

Använd skyddsglasögon!

2.4 Emissionsvärden

De enligt EN 62841 fastställda värdena uppgår vanligtvis till:

Ljudtrycksnivå L

$$ _ {\mathrm{PA}} = 8 3 \mathrm{dB(A)} $$

Ljudeffektnivå L

$$ _ {W A} = 9 3 \mathrm{dB(A)} $$

Toppljudtrycksnivå L

$$ _ {p} C _ {\text { peak }} = 9 7 \mathrm{dB(C)} $$

Osäkerhet K = 3 dB

OBS!

Buller vid arbetet Hörselskador

▶ Använd hörselskydd.

Vibrationsemissionsvärde a_h (vektorsumma för tre riktningar) och osäkerhet K fastställs enligt EN 62841:

Festools insatsverktyg indelade efter vibrationsklass. Vilken vibrationsklass VK insatsverktygen ingår i visas i tabellen på bilden [13] De angivna emissionsvärdena (vibration, oljud)

• används för maskinjämförelse,
• kan även användas för preliminär uppskattning av vibrations- och bullernivån under arbetet,
• representerar elverktygets huvudsakliga användningsområden.

OBS!

Emissionsvärdena kan avvika från de angivna värdena. Det beror på hur verktyget används och typen av arbetsobjekt.

▶ Man måste bedöma den faktiska belastningen under hela driftcykeln.
▶ Beroende på den faktiska belastningen måste lämpliga säkerhetsåtgärder vidtas för att skydda användarna.

3 Avsedd användning

Manuellt styrt, batteridrivet multiverktyg avsett för

• Sågning av trä, plast, glasfiberförstärkt plast (GFK), gipsskivor och plåtar (max. 1 mm),
• borttagning av kakelfogar och fönsterkitt,
• Skrapa mattrester samt skära elastiska tätningsmaterial,
• i väderskyddad omgivning,
• med de insatsverktyg och tillbehör som erbjuds av Festool.
• för användning med Festool-batterier i modellserien BP med samma spänningsklass.

Ej avsedd för utskärning av glasrutor i personbilar, lastbilar och bussar samt för sanering av betongfogar.

Vid felaktig användning ligger ansvaret på användaren.

4 Tekniska data

Batteridrivet multiverktyg OSC 18
Motorspänning 18 V
Varvtal 10000-19500 v/min
Svängvinkel 2 x 2,0°
VerktygsfästeKompatibelt med	StarlockMaxStarlockMax/StarlockPlus/Starlock
Fungerar med batterierna i modellserien	BP 18
Vikt enligt EPTA-procedur 01:2014:	1,6 kg

5 Delar

[1-1]	Spännarm för verktygsbyte
[1-2]	Strömbrytare
[1-3]	Handtagsyta
[1-4]	Kylluftsöppningar
[1-5]	Batteriindikator
[1-6]	Knapp för batteriindikator på batteri
[1-7]	Knapp för att lossa batteriet
[1-8]	Batteri
[1-9]	Varvtalsreglering
[1-10]	Insatsverktyg
[1-11]	Adapter*
[1-12]	Djupanslag med styrguide*
[1-13]	Vridbart djupanslag*
[1-14]	Utsugsanordning*
[1-15]	Stabiliseringsbord*

* Det avbildade eller beskrivna tillbehöret ingår ibland inte i leveransen.
De angivna bilderna finns i början och slutet av bruksanvisningen.

6 Driftstart

6.1 Start/avstängning

i Strömbrytaren ska omedelbart ställas i Från-läge när batteriet är tomt, vid strömavbrott eller när nätkontakten dras ur. På detta sätt förhindrar man en okontrollerad återstart.

7 Batteri

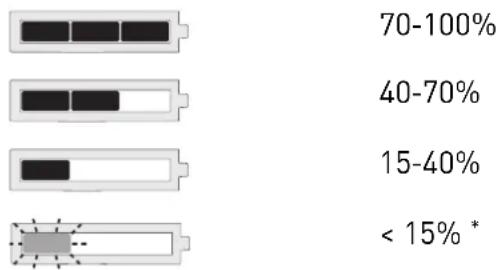

Batteriindikatorn [1-5] visar batteriets laddningsstatus i ca 2 sekunder när man trycker på knappen [1-6]:

* Rekommendation: ladda batteriet innan det används igen.

① Mer information om batteriet och laddaren med batteriindikator finns i deras respektive bruksanvisningar.

8 Inställningar

WARNING!

Risk för personskador

- Före alla arbeten på elverktyget ska man ta ut batteriet.

8.1 Varvtalsreglering

Varvtalet kan ställas in steglöst med ratten inom varvtalsområdet (se kapitlet Tekniska data). På så sätt kan man anpassa hastigheten optimalt till materialet. Beakta även uppgifterna på insatsverktygen för detta

Om ett insatsverktyg endast är lämpligt upp till ett maxvarvtal så är insatsverktyget märkt med detta maxvarvtal [14-1] (se bild [14]).

8.2 Byta insatsverktyg

OBS!

Varmt och vasst verktyg Risk för personskador

▶ Använd inte slöa eller defekta verktyg.
▶ Använd skyddshandskar.
▶ Ta försiktigt bort skyddsskiktet på skären på nya insatsverktyg!

OBS!

Hälsorisker och risk för personskador vid användning av insatsverktyg som inte är avsedda för och inte har rekommenderats av Festool.

Skador på maskinen på grund av vibrationer

- Använd endast originalinsatsverktyg från Festool.

OBS!

Risk att klämma händer och fingrar Om man kopplar till elverktyget när spännarmen är öppen stängs spännarmen med fjäderkraft. Öppnade spännbackar spänns av en fjäder.

• Koppla aldrig till elverktyget med öppen spännarm.
• Håll aldrig i händerna i spännbackarnas område.

Ta av insatsverktyget [3a]

▶ Öppna spännarmen [3-1].
Insatsverktyget fälls nedåt.
▶ Stäng spännarmen tills den hakar fast.

① Om man kopplar till elverktyget utan in-satsverktyg kan det hända att spännback-arna [3-2] öppnas. Det orsakar en skräll.

Använda insatsverktyg [3b]

Om spännbackarna [3-2] är öppnade, öppna spännarmen [3-1] en gång och stäng den igen.

▶ Stäng spännarmen tills den hakar fast.
- Tryck verktyget mot insatsverktyget tills det hakar fast.

i Insatsverktyget kan justeras i 30°-steg och fästas i ett lämpligt arbetsläge.
① Beröringsskyddet på sågklingan kan vridas när det har blivit nött, se bilden. [4]

9 Arbeta med maskinen

Observera följande:

• Elverktyget måste vara tillkopplat när det förs mot arbetsobjektet.
• Ett tecken på slitna skär är att det krävs mycket högre matningskraft samtidigt som arbetstempot sjunker.
• Håll elverktyget med båda händerna på handtagsytan för att kunna styra det säkert [1-3]. Täck inte kylluftöppningarna med handen [1-4]. Då kan maskinen överhettas.
• Håll inte elverktyget i batteriet.
• Sätt alltid fast arbetsobjektet så att det inte kan röra sig under arbetet.

10 Akustiska varningssignaler

Om elverktyget kopplas från på grund av något av nedanstående drifttillständ och man startar det igen så hörs en varningssignal och elverktyget kopplas från på nytt.

Batteriet accepteras inte

- Lägg i rätt batterimodell.

Batteriet tomt

• Byt batteriet.
• Ladda batteriet.

Batteriet defekt

• Byt batteriet.
• Kontrollera funktionen med en laddare när batteriet svalnat.

Batteriet överhettat

- Låt batteriet svalna.

Elverktyget är överhettat

- När elverktyget har svalnat kan det användas igen.

Elverktyget defekt

- Kontakta Festools serviceverkstad eller återförsäljare.

Elverktyget blockerat

- Ta bort blockeringen.

① Om elverktyget kopplas från på grund av en blockering hörs en varningssignal.

11 Tillbehör

WARNING!

Risk för personskador

- Före alla arbeten på elverktyget ska man ta ut batteriet.

Använd endast originalinsatsverktyg och tillbehör från Festool. Användning av undermåli-

Svenska

ga insatsverktyg och tillbehör från andra tillverkare kan leda till ökad risk för personskador och kraftig obalans som försämrar kvaliteten på arbetsresultaten och ökar slitaget på elverktyget.

Beställningsnumren för tillbehör och verktyg hittar du i din Festool-katalog eller på internet under www.festool.se.

11.1 Montera adaptern[5]

På adaptern kan man montera djupanslag, utsugsanordning och stabiliseringsbord. Med spärrknappen [5-1] kan de förskjutas för insatsverktyget i steg om 30°.

11.2 Utsugsanordning [6]

▶ Montera adaptern [5].
▶ Montera utsugsanordningen.
▶ Anslut sugslangen.

11.3 Djupanslag [7+8]

▶ Montera adaptern [5].
▶ Montera djupanslaget - [7a] eller [7b].
▶ Ställ in sågdjupet med inställningsspacken [8-1].

i Välj ett djupanslag som passar till insatsverktyget och byt ut det vid behov:

Runda insats-verktyg Styrguide [8-2]

Kniv Vridbart djupanslag [8-3]

11.4 Stabiliseringsbord [9+10+11+12]

WARNING!

Vassa insatsverktyg

Klämningar och skärskador

▶ Håll fingrarna endast på de avsedda handtagsytorna [11-3].
- Använd endast de sågblad som visas på bilden [11]! Använd inga korta sågblad!

WARNING!

Olycksrisk, elstötar

Om insatsverktyget kommer i kontakt med strömförande ledningar kan även verktygsdelar av metall bli strömförande och orsaka elstötar.

- Håll händerna på elverktygets isolerade handtagsytor när du arbetar på ställen där insatsverktyget kan stöta på dolda elledningar.

Använda stabiliseringsbordet

▶ Montera adaptern [5].
- Montera stabiliseringsbordet – [9a] eller [9b].
- Lägg först insatsverktyget på sågbladsstyrningen [10-1], och tryck sedan ned det i fästet [10-2] tills det hakar i. Detta krävs för att insatsverktyget ska ligga korrekt i sågstyrningen.
▶ Ställ in sågdjupet [11-1]. Dra alltid åt sågdjupsinställningen [11-1].

Efterjustera sågbladsstyrningen

Kontrollera först att insatsverktyget har satts in i rätt ordning (se bild [10]). Om sågbladet ändå inte ligger an mot styrningen, så:

▶ Ställ in sågdjupet [11-1] på max. Dra åt sågdjupsinställningen [11-1].
▶ Lossa skruven [12-1] på sågbladsstyrningen [12-2].
▶ För sågbladsstyrningen till sågbladet.
▶ Dra åt skruven [12-1] på sågbladsstyrningen.

12 Underhåll och skötsel

WARNING!

Risk för personskador, elstötar

• Ta alltid bort batteriet från elverktyget före underhålls- och servicearbete.
• Allt underhålls- och reparationsarbete som kräver att motorns hölje öppnas får endast utföras av behöriga serviceverkstäder.

Service och reparation får endast utföras av tillverkaren eller serviceverkstäder. Hitta närmaste adress på: www.festool.se/service

Använd bara Festools originalreservdelar! Art.nr på: www.festool.se/service

För att luftcirkulationen ska kunna garanteras, måste kylluftöppningarna i motorns hölje alltid hållas öppna och rena.

Håll anslutningskontakterna på elverktyget, laddaren och batterierna rena.

Vid bearbetning av material som innehåller gips kan damm komma in i elverktyget, sätta igen strömbrytaren och härdas i kombination med luftfuktigheten. Det kan försämra kopplingsmekanismen. Blås alltid ur elverktyget invändigt via ventilationshålen och rengör strömbrytaren

med torr och oljefri tryckluft när det har använts.

12.1 Anvisningar för stabiliseringsbord

Rengör styrningarna [11-2] och arbetsytorna från dammavlagringar! Smörj regelbundet in styrningarna lätt med hartsfri olja (t.ex. syma-skinsolja).

13 Miljö

Släng inte maskinen i hushållssoporna!

Se till att verktyg, tillbehör och förpackningar lämnas till miljövänlig återvinning. Följ den nationella föreskrifterna.

Endast EU: Enligt EU-direktivet om uttjänt el- och elektronikutrustning och omsättning till nationell lagstiftning måste förbrukade elverk- tyg källsorteras och återvinnas på ett miljövän- ligt sätt.

Information om REACH: www.festool.com/reach

14 Allmänna anvisningar

14.1 Bluetooth®

Varumärkesnamnet Bluetooth® och logotyperna är registrerade märken som tillhör Bluetooth SIG, Inc. och används under licens av Tooltechnic Systems AG & Co. KG och därmed av Festool.
