KÄYTTÖOHJE OSC 18 FESTOOL

1 Tunnukset....52
2 Turvallisuusohjeet....52
3 Määräystenmukainen käyttö....53
4 Tekniset tiedot....54
5 Laitteen osat....54
6 Käyttöönotto.... 54
7 Akku....54
8 Asetukset....54
9 Työskentely koneella....55
10 Varoitusäänimerkit....55
11 Lisävarusteet ja tarvikkeet....56
12 Huolto ja hoito.... 56
13 Ympäristö.... 57
14 Yleisiä ohjeita.... 57

1 Tunnukset

Varoitus yleisestä vaarasta

Sähköiskuvaara

Lue käyttöopas, turvallisuusohjeet!

Käytä suojalaseja!

Käytä kuulosuojaimia!

Käytä hengityssuojainta!

Käytä työkäsineitä!

Sormien ja käsien puristumisvaara!

Vaarallinen alue! Pidä kädet etäällä!

Akun asennus

Akun irrotus

Älä hävitä kotitalousjätteiden mukana.

CE-tunnus: vahvistaa, että sähkötyöka-lu täyttää Euroopan yhteisön direktiivien määräykset.

Ohje, vihje

Käsittelyohje

2 Turvallisuusohjeet

2.1 Sähkötyökaluja koskevat yleiset turvallisuusohjeet

VAROITUS! Lue kaikki turvallisuus- ja käyttöohjeet. Turvallisuusohjeiden ja

käyttöohjeiden noudattamisen laiminlyönti voi aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja.

Säilytä kaikki turvallisuusohjeet ja käyttöohjeet myöhempää tarvetta varten.

Turvallisuusohjeissa käytetty termi "sähkötyökalu" tarkoittaa verkkokäyttöisiä sähkötyökaluja (verkkojohdon kanssa) tai akkukäyttöisiä sähkötyökaluja (ilman verkkojohtoa).

Noudata laturin ja akun käyttöohjetta.

2.2 Konekohtaiset turvallisuusohjeet

– Pidä sähkötyökalusta kiinni vain sen eristetyistä kahvapinnoista, kun teet töitä, joissa käyttötarvike saattaa koskettaa piilossa olevia sähköjohtoja. Kosketus jännitettä johtavaan johtoon voi tehdä myös metalliset koneenosat jännitteen alaisiksi ja aiheuttaa sähköiskun.
- Kiinnitä työkappale puristimilla tai muilla apuvälineillä tukevalle alustalle. Jos pidät työkappaleesta kiinni vain kädellä tai tuet sitä omaa kehoasi vasten, se ei pysy va- kaasti paikallaan, jolloin on vaara menettää koneen hallinta.
- Käytä soveltuvia rakenneilmaisimia piilossa olevien johtojen etsimiseen, tai kysy neuvoa paikalliselta energia-/vesijohtolaitokselta. Sähkötyökalun kosketus jännitettä johtavaan johtoon voi aiheuttaa tulipalon ja sähköiskun. Kaasujohdon vaurioituminen voi aiheuttaa räjähdyksen. Vesijohdon rikkoutuminen aiheuttaa esinevahinkoja.

- Työstön yhteydessä saattaa syntyä terveydelle haitallista / myrkyllistä pölyä (esim. lyijypitoisten maalien, tiettyjen puulaatujen ja metallien yhteydessä). Asbestipitoisia materiaalilajeja saavat työstää vain asiantuntevat henkilöt. Näiden pölylaatujen koskettaminen tai hengittäminen voi aiheuttaa vaaraa laitteen käyttäjälle tai lähellä oleville ihmisille. Noudata oman maasi voimassaolevia turvallisuusmääräyksiä.

Käytä terveytesi suojelemiseksi P2-tyssuojainta.

Käytä soveltuvia henkilönsuojavarusteita: Kuulosuojaimia, suojalaseja, hengityssuojainta pölyä aiheuttavissa töissä, suojakäsineitä karkeita materiaaleja käsiteltäessä ja terän vaihdossa.

– Pidä sähkötyökalua niin tukevassa otteessa, ettei kehosi voi missään tapauksessa koskettaa käyttötarviketta, varsinkin kun työskentelet kädensijan suunnassa olevilla käyttötarvikkeilla, kuten sahanterillä tai leikkuuterillä. Terävien terien tai reunojen koskettaminen voi aiheuttaa vammoja.
- Kipsipitoisten materiaalien työstön jälkeen: Puhdista sähkötyökalun ja käynnistys-/sammutuskytkimen tuuletusaukot kuivalla ja öljyttömällä paineilmalla. Muuten sähkötyökalun rungon sisään ja käynnistys-/sammutuskytkimeen voi kertyä kipsipitoista pölyä, joka kovettuu ilmankostuden vaikutuksesta. Tämä saattaa johtaa kytkentämekanismin häiriöihin
- Odota, kunnes sähkötyökalu on pysähtynyt kokonaan, ennen kuin laitat koneen syrjään. Muuten käyttötarvike voi pureutua alustan pintaan ja aiheuttaa sähkötyökalun hallinnan menettämisen.
- Älä käytä akkusähkötyökalua verkkolaitteilla tai vieraila akuilla. Älä käytä vieraita latureita akkujen lataukseen. Jos käytät muita kuin valmistajan suosittelemia lisä-tarvikkeita, tämä voi johtaa sähköiskuun ja/tai vakaviin tapaturmiin.
- Älä käytä sähkötyökalua sateessa tai kosteassa ympäristössä. Kosteus voi aiheuttaa sähkötyökalussa oikosulun tai tulipalon.

2.3 Metallintyöstö

Metallia työstettäessä on noudatettava llisuussyistä seuraavia varotoimenpiteitä:

• Kytke kone sopivaan imuriin.
• Poista moottorin rungon pölykertymät paineilmalla säännöllisin väliajoin.

Käytä suojalaseja!

2.4 Päästöarvot

EN 62841 mukaan määritetyt arvot ovat tyypillisesti:

Äänenpainetaso L

$$ _ {\mathrm{PA}} = 8 3 \mathrm{dB(A)} $$

Äänentehotaso L

$$ _ {W A} = 9 3 \mathrm{dB(A)} $$

Äänenpaineen huipputaso L

$$ _ {p} C _ {\text { peak }} = 9 7 \mathrm{dB(C)} $$

Epävarmuus K = 3 dB

HUOMIO

Työskenneltäessä syntyy melua Kuulovaurioiden vaara

▶ Käytä kuulosuojaimia.

Tärinäarvo a_h (kolmen suunnan vektorisumma) ja epävarmuus K standardin mukaan määritet- tynä EN 62841:

Festool-käyttötarvikkeiden luokitus tärinäluokkien mukaan. Katso kyseiselle käyttötarvikkeelle kohdennettu tärinäluokka (VK) taulukosta, joka on kuvassa [13]

Ilmoitetut päästöarvot (tärinä, melu)

• ovat koneiden keskinäiseen vertailuun,
• soveltuvat myös käytön yhteydessä syntyvän tärinä- ja melukuormituksen alustavaan arviointiin,
• edustavat sähkötyökalun pääasiallisia käyttösovelluksia.

HUOMIO

Päästöarvot saattavat poiketa ilmoitetuista arvoista. Ne riippuvat työkalun käyttötavasta ja työkappaleen laadusta.

• Todellinen kuormitus täytyy arvioida koko käyttöjakson puitteissa.
• Todellisesta kuormituksesta riippuen täytyy määrittää asiaankuuluvat varotoimenpiteet käyttöturvallisuuden takaamiseksi.

3 Määräystenmukainen käyttö

Manuaalisesti ohjattava akkumonitoimityökalu on tarkoitettu

• Puun, muovin, lasikuitumuovin, kipsikar-tongin ja peltilevyjen (maks. 1 mm) sahaus,
• Laattasaumojen ja ikkunakitin poistaminen,
• kokolattiajäänteiden kaavintaan sekä elastisten tiivisteiden leikkaamiseen,
• säältä suojatuissa tiloissa,
• Festoolin toimittamilla käyttötarvikkeilla ja lisävarusteilla.
• Festoolin saman jänniteluokan BP-mallisarjan akkujen kanssa käyttöön.
  Ei tarkoitettu henkilöautojen, kuorma-autojen ja linja-autojen ikkunoiden irrotukseen eikä betonisaumojen saneeraukseen.

Laitteen käyttäjä vastaa määräystenvastaisesta käytöstä aiheutuneista vahin-

goista.

4 Tekniset tiedot

Akkumonitoimityökalu OSC 18
Moottorin jännite 18 V
Kierrosluku	10000 - 19500 min ^-1
Värähtelykulma 2 x 2,0°
IstukkaYhteensopiva järjestelmä		Starlock-MaxStarlock-Max/Star-lockPlus/Starlock
Yhteensopiva akkujen kanssa,jotka kuuluvat sarjaan		BP 18
Paino EPTA-Procedure 01:2014-ohjeen mukaan:		1,6 kg

5 Laitteen osat

[1-1]	Kiristysvipu käyttötarvikkeen vaihtoon
[1-2]	Käynnistys-/sammutuskytkin
[1-3]	Kädensija
[1-4]	Jäähdytysilma-aukot
[1-5]	Kapasiteettinäyttö
[1-6]	Kapasiteettinäytön painike akussa
[1-7]	Akun vapautuspainike
[1-8]	Akku
[1-9]	Kierrosluvun säätö
[1-10]	Käyttötarvike
[1-11]	Adapteri*
[1-12]	Syvyysvaste ja liukukenkä*
[1-13]	Käännettävä syvyysvaste*
[1-14]	Imulaite*
[1-15]	Pöytäteline*

* Kuvassa oleva tai tekstissä mainittu tarvike ei kuulu kaikilta osiltaan vakiovarustukseen. Ilmoitetut kuvat ovat käyttöoppaan alussa ja lopussa.

6 Käyttöönotto

6.1 Kytkeminen päälle / pois päältä

Kytkin [1-2] toimii käynnistys-/sammutuskytkimenä (I = PÄÄLLE, 0 = POIS PÄÄLTÄ).

Siirrä käynnistys-/sammutuskytkin välittö- mästi pois päältä -asentoon, jos akku on tyhjä, virtakatkoksen yhteydessä tai jos sähköpistoke on vedetty irti pistorasiasta. Tämä estää moottorin tahattoman uudelleen käynnistymisen.

7 Akku

▶ Akun asennus [2a]
▶ Akun irrotus [2b]

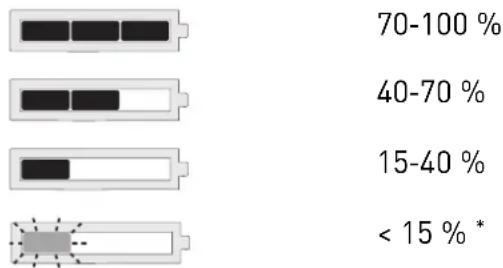

7.1 Kapasiteettinäyttö

Kapasiteettinäyttö [1-5] näyttää painiketta [1-6] painettaessa akun lataustilan n. 2 s ajan:

* Suositus: lataa akku ennen käytön jatkamista.

① Laturia ja kapasiteettinäytöllä varustettua akkua koskevia lisätietoja saat laturin ja akun käyttöohjeista.

8 Asetukset

VAROITUS

Loukkaantumisvaara

- Irrota akku sähkötyökalusta ennen kaikkia sähkötyökaluun kohdistuvia töitä.

8.1 Kierrosluvun säätö

Kierroslukua voi säätää portaattomasti säätöpyörällä kierroslukalueen rajoissa (katso luku Tekniset tiedot). Siten voit säätää nopeuden optimaalisesti kullekin materiaalille sopivaksi. Noudata tässä yhteydessä myös käyttötarvikkeissa annettuja tietoja.

Jos käyttötarvike soveltuu käytettäväksi vain tiettyyn enimmäiskierroslukuun saakka, suurin salllittu kierrosluku [14-1] on merkitty käyttö-tarvikkeeseen (katso kuva [14]).

8.2 Käyttötarvikkeen vaihto

HUOMIO

Kuumentunut ja terävä terä Loukkaantumisvaara

• Älä käytä tylsiä tai viallisia käyttötarvikkei- ta.
  ▶ Käytä työkäsineitä.
  ▶ Poista uusien sähkötyökalujen terissä oleva suojahartsi varovasti!

HUOMIO

Tapaturmien ja terveyshaittojen vaara, jos käytät sellaisia käyttötarvikkeita, joita Festool ei ole tarkoittanut tai suositellut kyseiseen tehtävään.

Koneen vaurioituminen normaalia suuremman tärinäkuormituksen takia

- Käytä vain alkuperäisiä Festool-käyttötarvikkeita.

HUOMIO

Käsien ja sormien puristumisvaara Jos käynnistät sähkötyökalun kiristysvivun ollessa auki, kiristysvipu sulkeutuu jousivoimalla. Avattua kiinnitysistukkaa kuormittaa jousivoima.

• Älä missään tapauksessa käynnistä sähkötyökalua, kun kiristysvipu on auki.
• Älä missään tapauksessa kosketa kiinnity-sistukan aluetta.

Käyttötarvikkeen irrotus [3a]

▶ Avaa kiristysvipu [3-1].
Käyttötarvike putoaa irti alasuuntaan.
▶ Sulje kiristysvipu, niin että se lukittuu pai-kalleen.

① Jos sähkötyökalu käynnistetään ilman käyttötarviketta, kiinnitysistukka [3-2] voi avautua. Tämä aiheuttaa pamahtavan äänen.

Käyttötarvikkeen asentaminen [3b]

Jos kiinnitysistukka [3-2] on auki, avaa siinä tapauksessa kiristysvipu [3-1] kerran ja sulje se tämän jälkeen.

▶ Sulje kiristysvipu, niin että se lukittuu pai-kalleen.
▶ Paina laite käyttötarvikkeeseen niin, että se lukittuu.

① Käyttötarvike on siirrettävissä 30° askelin ja voidaan kiinnittää sopivimpaan työsken- telyasentoon.
① Kun terä on kulunut, sahanterän kosketussuoja on mahdollista kääntää, katso kuva [4]

9 Työskentely koneella

Noudata seuraavia ohjeita:

• Ohjaa sähkötyökalu työkappaletta vasten vain, kun moottori on käynnissä.
• Terä alkaa olla loppuunkulunut, kun koneen käyttö muuttuu huomattavasti raskaammaksi ja työstönopeus hidastuu voimakkaasti.
• Pidä molemmilla käsillä kiinni sähkötyökalun kädensijasta [1-3], jotta voit ohjata konetta turvallisesti. Älä peitä kädelläsi jäähdytysilma-aukkoja [1-4]. Muuten kone voi ylikuumentua.
• Älä pidä sähkötyökalusta kiinni sen akun kohdalta.
• Kiinnitä työkappale aina niin, ettei se pääse liikkumaan työstön aikana.

10 Varoitusäänimerkit

Jos sähkötyökalu sammuu seuraavien käyttöti-lojen takia, käynnistyksen yhteydessä kuuluu varoitusääni ja sähkötyökalu kytkeytyy uudel-leen pois toiminnasta.

Akkua ei hyväksytä

- Asenna oikea akkumalli.

Akku tyhjä

- Vaihda akku.

- Lataa akku.

Akku on viallinen

• Vaihda akku.
• Tarkasta akun jäähdyttyä sen toimintakyky latauslaitteella.

Akku on ylikuumentunut

- Anna akun jäähtyä.

Sähkötyökalu on ylikuumentunut

– Sähkötyökalun jäähdyttyä sen voi ottaa uudelleen käyttöön.

Sähkötyökalu on viallinen

- Ota yhteys Festool-huoltoon tai jälleenmyyjään.

Sähkötyökalu on jumittunut

- Poista jumittuma.

① Jos sähkötyökalu sammuu jumittuman takia, siitä ei ilmoiteta varoitusäänellä.

11 Lisävarusteet ja tarvikkeet

VAROITUS

Loukkaantumisvaara

- Irrota akku sähkötyökalusta ennen kaikkia sähkötyökaluun kohdistuvia töitä.

Käytä vain alkuperäisiä Festoolin käyttötarvikkeita ja lisävarusteita. Heikkolaatuisten käyttötarvikkeiden ja muiden valmistamien tarvikkeiden käyttö saattaa lisätä loukkaantumisvaaraa ja aiheuttaa voimakasta epätasapainoa, mikä huonontaa työtuloksen laatua ja lisää sähkötyökalun kulumista.

Lisätarvikkeiden ja työkalujen tuotenumerot voit katsoa Festool-tuoteoppaasta tai Internetosoitteesta www.festool.fi.

11.1 Adapterin asennus [5]

Adapteriin voi asentaa syvyysvasteen, imulait-teen ja pöytätelineen. Niitä voidaan siirtää lukitusnupilla [5-1] käyttötarviketta vastaavasti 30° askelin.

11.2 Imulaite [6]

▶ Asenna adapteri [5].
▶ Asenna imulaite.
▶ Kytke imuletku paikalleen.

11.3 syvyysvaste [7+8]

▶ Asenna adapteri [5].
▶ Aseta syvyysvaste paikalleen - [7a] tai [7b].
▶ Lukitse leikkaussyvyys säätövivun [8-1] avulla.

① Valitse tai tarv. vaihda vastaava syvyysvaste kulloisenkin käyttötarvikkeen mukaan:

Pyöreat käyttö- Liukukenkä [8-2] tarvikkeet

Leikkuuveitsi Käännettävä sy- vyysvaste [8-3]

11.4 Pöytäteline [9+10+11+12]

VAROITUS

Terävät käyttötarvikkeet Puristumisen ja leikkautumisen vaara

• Pidä sormia vain määritetyillä kädensijoilla [11-3].
  Käytä vain kuvassa [11]ilmoitettuja sahanteriä! Älä käytä lyhyitä sahanteriä!

VAROITUS

Onnettomuusvaara, sähköisku Jos käyttötarvike osuu jännitteiseen johtoon, laitteen metalliosat saattavat tulla jännitteisiksi ja johtaa sähköiskuun.

- Pidä sähkötyökalusta kiinni vain sen eristetyistä kahvapinnoista, kun teet töitä, joissa käyttötarvike saattaa koskettaa piilossa olevia sähköjohtoja.

Pöytätelineen käyttäminen

▶ Asenna adapteri [5].
▶ Asenna pöytäteline paikalleen - [9a] tai [9b].
▶ Aseta ensin käyttötarvike sahanterän ohjainta [10-1] vasten ja paina käyttötarvike pitimeensä [10-2], kunnes se lukittuu paikalleen. Tämä on välttämätöntä, jotta saat käyttötarvikkeen oikein paikalleen sahanterän ohjainta vasten.

▶ Säädä sahaussyvyys [11-1]. Kiristä aina sahaussyvyyden säädin [11-1].

Sahanterän ohjauksen säätäminen

Tarkasta ensin, että käyttötarvike on asennettu oikeassa järjestyksessä (katso kuva [10]). Jos tästä huolimatta sahanterä ei ole sahanterän ohjainta vasten, menettele seuraavasti:

▶ Säädä sahaussyvyys [11-1] maksimisyvyy-delle. Kiristä sahaussyvyyden säädin [11-1].
- Avaa ruuvi [12-1] sahanterän ohjauksen [12-2] kohdalta.
▶ Ohjaa sahanterän ohjain sahanterään.
- Kiristä sahanterän ohjauksen ruuvi [12-1].

12 Huolto ja hoito

VAROITUS

Loukkaantumisvaara, sähköiskuvaara

• Irrota aina akku sähkötyökalusta, ennen kuin alat tehdä koneeseen liittyviä huolto- ja kunnossapitotöitä.
• Kaikki moottorin rungon avaamista edellyttävät huolto- ja korjaustyöt saa antaa vain valtuutetun huoltokorjaamon tehtäväksi.

Anna vain valmistajan tai valtuutetun huoltokorjaamon tehdä huolto- ja korjaustyöt. Lähimmän huoltopis- teen voit katsoa nettiosoitteesta: www.festool.fi/huolto

Käytä vain alkuperäisiä Festool-va-raosia! Tuotenumerot voit katsoa nettiosoitteesta: www.festool.fi/huolto

Ilmankierron varmistamiseksi moottorin kotelon jäähdytysilmarakojen täytyy olla aina vapaita ja puhtaita.

Pidä sähkötyökalun, latauslaitteen ja akun lii-täntäkoskettimet puhtaina.

Kipsipitoisia materiaaleja työstettäessä sähkötyökalun sisään ja käynnistys-/sammutuskytkimeen voi kertyä pölykerros, joka kovettuu ilmankosteuden vaikutuksesta. Tämä saattaa haitata kytkentämekanismin toimintaa. Kun työ on saatu valmiiksi, puhalla kuivalla ja öljyttömällä paineilmalla sähkötyökalun sisäosa tuuletusaukkojen kautta ja käynnistys-/sammutuskytkin puhtaiksi.

12.1 Pöytätelineeseen liittyviä ohjeita

Puhdista ohjaimet [11-2] ja alustan pinta pölystä! Voitele ohjaimet ohuelti säännöllisin välein hartsittomalla öljyllä (esim. ompelukoneöljyllä).

13 Ympäristö

Älä heitä käytöstä poistettua konetta talousjätteiden joukkoon! Toimita käytöstä poistetut laitteet, tarvikkeet ja pak-

kaukset ympäristöystävälliseen kierrätykseen. Noudata voimassaolevia kansallisia määräyksiä.

Vain EU: käytöstä poistettuja sähkö- ja elektronikkalaitteita koskevan eurooppalaisen direktiivin ja sitä vastaavan kansallisen lainsäädännön mukaan loppuun käytetyt sähkötyökalut täytyy kerätä erikseen talteen ja toimittaa ympäristöä säästävään kierrätykseen.

REACH:iin liittyvät tiedot: www.festool.com/reach

14 Yleisiä ohjeita

14.1 Bluetooth®

Tavaramerkki Bluetooth® ja logot ovat rekisteröityjä tavaramerkkejä, jotka omistaa Bluetooth SIG, Inc. ja joita TTS Tooltechnic Systems AG & Co. KG ja Festool käyttävät lisenssillä.
