BRUKSANVISNING Sirio Evo FALMEC

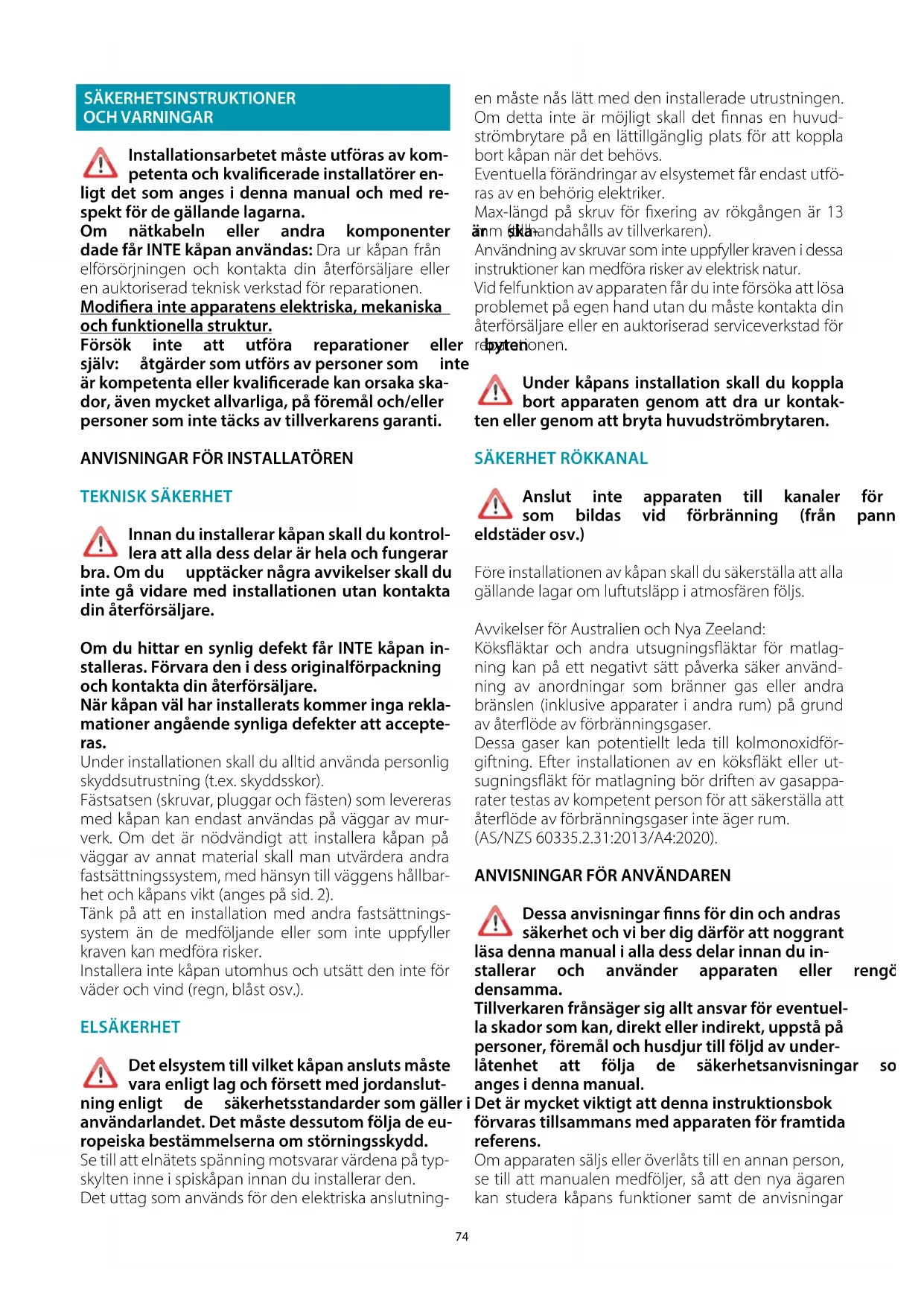

Innan du installerar kåpan skall du kontrol- leraattalladessdelarärhelaochfungerar bra.Omdu upptäckernågraavvikelserskalldu inte gå vidare med installationen utan kontakta dinåterförsäljare. Om du hittar en synlig defekt får INTE kåpan in- stalleras.Förvaradenidessoriginalförpackning ochkontaktadinåterförsäljare. Närkåpanvälharinstalleratskommeringarekla- mationer angående synliga defekter att accepte- ras. Under installationen skall du alltid använda personlig skyddsutrustning (t.ex. skyddsskor). Fästsatsen (skruvar, pluggar och fästen) som levereras med kåpan kan endast användas på väggar av mur- verk. Om det är nödvändigt att installera kåpan på väggar av annat material skall man utvärdera andra fastsättningssystem, med hänsyn till väggens hållbar- het och kåpans vikt (anges på sid. 2). Tänk på att en installation med andra fastsättnings- system än de medföljande eller som inte uppfyller kraven kan medföra risker. Installera inte kåpan utomhus och utsätt den inte för väder och vind (regn, blåst osv.). ELSÄKERHET Det elsystem till vilket kåpan ansluts måste varaenligtlagochförsettmedjordanslut- ningenligt de säkerhetsstandardersomgälleri användarlandet.Detmåstedessutomföljadeeu- ropeiskabestämmelsernaomstörningsskydd. Se till att elnätets spänning motsvarar värdena på typ- skylten inne i spiskåpan innan du installerar den. Det uttag som används för den elektriska anslutning- en måste nås lätt med den installerade utrustningen. Om detta inte är möjligt skall det nnas en huvud- strömbrytare på en lättillgänglig plats för att koppla bort kåpan när det behövs. Eventuella förändringar av elsystemet får endast utfö- ras av en behörig elektriker. Max-längd på skruv för xering av rökgången är 13 mm (tillhandahålls av tillverkaren). Användning av skruvar som inte uppfyller kraven i dessa instruktioner kan medföra risker av elektrisk natur. Vid felfunktion av apparaten får du inte försöka att lösa problemet på egen hand utan du måste kontakta din återförsäljare eller en auktoriserad serviceverkstad för reparationen. Under kåpans installation skall du koppla bort apparaten genom att dra ur kontak- tenellergenomattbrytahuvudströmbrytaren.

Anslut inte apparaten till kanaler för rök som bildas vid förbränning (från pannor, eldstäderosv.) Före installationen av kåpan skall du säkerställa att alla gällande lagar om luftutsläpp i atmosfären följs. Avvikelser för Australien och Nya Zeeland: Köksäktar och andra utsugningsäktar för matlag- ning kan på ett negativt sätt påverka säker använd- ning av anordningar som bränner gas eller andra bränslen (inklusive apparater i andra rum) på grund av återöde av förbränningsgaser. Dessa gaser kan potentiellt leda till kolmonoxidför- giftning. Efter installationen av en köksäkt eller ut- sugningsäkt för matlagning bör driften av gasappa- rater testas av kompetent person för att säkerställa att återöde av förbränningsgaser inte äger rum. (AS/NZS 60335.2.31:2013/A4:2020).

ANVISNINGAR FÖR ANVÄNDAREN

Dessaanvisningarnnsfördinochandras säkerhetochviberdigdärförattnoggrant läsadennamanualialladessdelarinnanduin- stallerar och använder apparaten eller rengör densamma. Tillverkarenfrånsägersigalltansvarföreventuel- la skador som kan, direkt eller indirekt, uppstå på personer,föremålochhusdjurtillföljdavunder- låtenhet att följa de säkerhetsanvisningar som anges i denna manual. Detärmycketviktigtattdennainstruktionsbok förvarastillsammansmedapparatenförframtida referens. Om apparaten säljs eller överlåts till en annan person, se till att manualen medföljer, så att den nya ägaren kan studera kåpans funktioner samt de anvisningar75 SVENSK som nns. Efter installation av kåpa i rostfritt stål måste du ren- göra denna för att avlägsna skyddets lim och eventu- ella fett- och oljeäckar som, om de inte tas bort, kan orsaka permanenta skador på kåpans yta. För att göra detta, rekommenderar tillverkaren användning av de medföljande servietterna, som även nns tillgängliga för inköp. Kräv originalreservdelar.

och befriar tillverkaren från allt ansvar. Apparaten kan användas av barn över 8 år samt av personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet eller kunskap, förut- satt att de är under uppsikt eller efter att ha fått in- struktioner angående en säker användning av appa- raten samt förståelse för de faror som är förknippade med denna. Barn får inte leka med apparaten. Rengöring och un- derhåll som är avsedd att utföras av användaren får inte göras av barn utan uppsikt.

got underhållsarbete, koppla bort appara-

Använd inte kåpan med blöta händer eller barfotad. Kontrollera alltid att alla elektriska delar (lampor, ut- sugningsanordning) är avstängda när enheten inte används. Den maximala totalvikten på eventuella föremål pla- cerade eller hängda (där detta förutses) på kåpan får inte överstiga 1,5 kg. Kontrollera friteringsmaskiner under användning: Överhettad olja kan vara brandfarlig. Tänd inte öppna lågor under kåpan. Förbered inte mat på öppen låga under kåpan. Använd aldrig kåpan utan metallfettltren. Fett och smuts avlagras i detta fall i apparaten och försämrar dess funktion. Åtkomliga delar i kåpan kan vara varma om de an- vänds tillsammans med matlagningsutrustning. Utför ingen rengöring så länge som delar av kåpan fortfarande är varma. Om rengöringen inte görs i enlighet med de förfaran- den och med de produkter som anges i denna ma- nual kan brand uppstå. Stäng av huvudströmbrytaren när apparaten inte an- vänds under längre tid.

TEKNISKA EGENSKAPER De tekniska data som gäller apparaten visas på typskyltarna placerade inuti spiskåpan. PLACERING

Vanligtvis, när en kökskåpa är monterad ovanför en gashäll, måste detta avstånd vara minst 65 cm (25,6"). Men på grundval av standarden SS-EN 60335-2-31, kan minimiavståndet mellan spishällen och den nedre delen av kåpan reduceras till det angivna måttet i monteringsanvisningarna. Om instruktionerna för gasspisen specicerar ett större avstånd måste dock dessa beaktas. Installera inte kåpan utomhus och utsätt den inte för väder och vind (regn, blåst osv.). ELEKTRISK ANSLUTNING

Innan du ansluter kåpan till elnätet, kontrollera att:

• Elnätets spänning motsvarar värdena på typskylten inne i spiskåpan.

• Elsystemet är enligt lag och klarar apparatens belastning (se typskylten med de tekniska egenskaperna placerad inuti kåpan).

• Stickkontakt och nätkabel inte kommer i kontakt med temperaturer över 70°C.

• Nätaggregatet är utrustat med en eektiv och korrekt jordanslutning enligt gällande lagar.

• Uttaget som används för anslutning är lättåtkomligt efter kåpans installation. I händelse av:

• Apparater försedda med kabel utan stickkontakt: använd en stickkontakt av "normaliserad" typ. Ledningarna måste anslutas enligt följande: gul-gröna ledningen måste användas för jordanslutningen, den blå ledningen för neu- tral och den bruna ledningen för fas. Kontakten måste anslutas till ett lämpligt säkerhetsuttag.

• Fast apparat som inte är utrustad med nätkabel och stickkontakt, eller an- nan anordning som garanterar bortkoppling från elnätet, med ett öppnings- avstånd på kontakterna som möjliggör total bortkoppling enligt villkoren i överspänningskategori III. Dessa anordningar för bortkoppling måste införlivas i strömförsörjningen i enlighet med reglerna för installation. Den gul/gröna jordkabeln får inte avbrytas av brytaren. Tillverkaren frånsäger sig allt ansvar om säkerhetsföreskrifterna inte följs. RÖKKANAL

I denna version förs rök och ånga från köket utomhus med hjälp av ett utloppsrör. För detta ändamål måste kåpans utloppskoppling anslutas medels ett rör till ett externt utlopp.76 Utloppsröret måste ha:

• En diameter som inte är mindre än kåpans anslutning.

• En lätt vinkling nedåt (fall) i de horisontella avsnitten för att undvika att kon- densen rinner tillbaks ned i kåpan.

• Lägsta möjliga antal kurvor.

• Minsta möjliga längd för att förhindra vibrationer som kan minska kåpans ut- sugningskapacitet. Det är nödvändigt att isolera röret om det passerar genom kalla lokaler. För att förhindra ett återöde av luft utifrån, sitter en backventil installerad på motorer med 800m3/h eller mer. Avvikelse för Tyskland: När köksäkten och apparater som matas med annan energi än elektricitet är i drift samtidigt får inte undertrycket i rummet överstiga 4 Pa (4 x 10-5 bar).

På den här versionen går luften igenom en takmonterad al- ternativ lterenhet för att renas och återvinnas i omgivningen. min. 1,5 m Version med "plug and play"-lter I denna version passerar luften genom kolltren (tillval) för att renas och återc- irkuleras i rummet. Det är obligatoriskt att installera eller skapa ett ventilationsgaller i undertaket, med en minsta rekommenderad storlek på 470x150 mm (tillvalsgaller 500x150 mm) eller motsvarande. Vi rekommenderar att du skapar en luftkanal från kåpans motor till ventilation- sgallret. min. 1,5 m För denna version ska backventilen inte installeras: avlägsna ventilen om den sitter på motorns luftutlopp. MONTERINGSANVISNINGAR

stallation. DRIFT NÄR SKALL DU SLÅ PÅ KÅPAN? Slå på kåpan minst en minut innan du börjar att laga mat: detta kommer att främja en luftström för att leda rök och ångor mot utsugningsytan. Vid avslutad matlagning skall du låta kåpan arbeta tills all ånga och alla lukter har sugits upp helt. Du kan ställa in automatisk avstängning av kåpan efter 15 minuters användning, med hjälp av Timerfunktionen.

bibehåller den rena luften med låg konsumtion av elenergi. Den andra hastigheten: normala driftsförhållanden. Den tredje hastigheten: i närvaro av starka lukter och ångor. snabb förbrukning av starka lukter och ångor. För att minska miljöpåverkan rekommenderas att du alltid ställer in den lägsta hastighet som är lämplig för den begärda utsugningsnivån. NÄR SKALL DU TVÄTTA ELLER BYTA FILTREN? Metallltren måste rengöras var 30:e användningstimme. För mer information se kap . ELEKTRONISK KONTROLLPANEL Motor ON/OFF Motor OFF Lång impuls: ändring av ljusstyrka från 2700K-5600K

till 4 Hastighet 4 är endast aktiv i några minuter, sen aktiveras hastighet 3. Hastigheterna indikeras med lysdio- der på tangenterna: Hastighet 1 Hastighet 2 Hastighet 3 Hastighet 4 (lysdiod "+" blinkande) Hastighetsminskning från 4 till 1

Kort impuls: tändning och släckning av ljuset Lång impuls: reglera intensiteten TIMER (röd blinkande lysdiod) Automatisk avstängning efter 15 min. Funktionen inaktiveras (röd lysdiod släckt) om: - Du trycker en gång till på TIMER-knappen ( ). - Du trycker på ON/OFF-knappen ( ). Om tryckknappspanelen är helt inaktiv ska du koppla bort strömför- sörjningen till den elektriska apparaten tillfälligt (cirka 5 sekunder), om möjligt med huvudströmbrytaren, för att återställa normal drift innan du kontaktar teknisk service. Om denna försiktighetsåtgärd inte är eektiv, kontakta teknisk service.

Motortändning och hastighetsökning från 1 till 4. Hastighet 4 är en- dast aktiv i några minuter.

Hastighetssänkning och avstängning av motor.

Kort impuls: tändning och släckning av ljuset Lång impuls: reglera intensiteten77 SVENSK TIMER ON: Automatisk avstängning av motorn efter 15 min. Funktionen inaktiveras automatiskt om du stänger av motorn (knapp

Kommandoöverföringaktiv BYTEAVFJÄRRKONTROLLSKOD Om det nns elektromagnetiska störningar eller er än en radiostyrning i närhe- ten, kan en ny kod genereras med hjälp av följande procedur: 1)-SKAPAENNYKOD Proceduren utförs på ärrkontrollen.

• Tryck på knapparna LJUS och TIMER samtidigt tills displayen börjar att blinka.

• Tryck på knappen DOWN på ärrkontrollen: lagringen av den nya koden bekräftas av 3 korta blinkningar av displayen. Den nya koden annullerar och ersätter föregående fabriksinställda kod. 2)-KOPPLINGAVRADIOSTYRNINGTILLKÅPANVIAHANDKONTROLL Tryck på knappen TIMER ( ) på kåpans kontrollpanel i 2 sekunder: den lysdioden tänds. Tryck på valfri knapp på ärrkontrollen inom 5 sekunder eller följ anvisningarna för associering av induktionshällen från Falmec.

ÅTERSTÄLLNING AV FABRIKSINSTÄLLD KOD

Denna procedur skall utföras vid avyttring av kåpan.

• Tryck på knapparna UP och DOWN på ärrkontrollen samtidigt i mer än 5 sekunder: genomförd återställning bekräftas av tre korta blinkningar på displayen.

• Gå vidare med associeringen mellan kåpa och ärrkontroll såsom beskrivits i punkt 2. UNDERHÅLL Innan du utförnågonrengöring eller någotunderhållsarbete, kopplabortapparatengenomattdraurkontaktenellerstänga avhuvudströmbrytaren. Dubörinteanvändarengöringsmedelsominnehållerslipmedel,syrorel- lerfrätandeämnensamttrasormedgrovaytor. Konstant underhåll säkerställer apparatens korrekta drift och en god eektivitet under lång tid. Särskild uppmärksamhet bör ägnas åt metallfettltren: regelbunden rengöring av ltren kommer att garantera att det inte ansamlas fett med åtföljande risk för brand.

RENGÖRING AV UTVÄNDIGA YTOR

Det rekommenderas att rengöra kåpans utvändiga ytor minst var 15:e dag för att undvika att oljiga eller feta substanser skall angripa dem. För rengöringen av kåpan, som är tillverkad av borstat, rostfritt stål, rekommenderar tillverkaren användning av servietterna "Magic Steel". Alternativt ochförallaövrigatyperavytor kan rengöringen göras genom att använda en mjuk trasa som fuktats lätt med ett neutralt rengöringsmedel eller med denaturerad sprit. Avsluta rengöringen med en noggrann sköljning och torkning med mjuka trasor. Användinteförmycketvatteninärhetenavkontrollpanelenoch avbelysningsanordningarnaförattundvikaattfuktennårelek- troniska delar. Rengöringen av glaspanelerna utförs endast med speciella rengöringsmedel som inte är frätande eller slipande med en mjuk trasa. Tillverkaren avsäger sig allt ansvar om dessa instruktioner inte följs.

RENGÖRING AV INRE DELAR

Detärförbjudetattrengöradeelektriskadelarnaellerdelarnai motornsomsitterinneikåpanmedvätskorellerlösningsmedel. För inre metalldelar se föregående paragraf. METALLFETTFILTER Det är lämpligt att tvätta metallltren ofta (minst en gång i månaden) genom att lägga dem i blöt i cirka 1 timme i kokande vatten och diskmedel utan att böja dem. Använd inga frätande, syrahaltiga eller alkaliska rengöringsmedel. Skölj dem noggrant och vänta tills de är ordentligt torra innan du monterar dem igen. Tvätt i diskmaskin är tillåten men kan orsaka brunfärgning av ltren: för att mins- ka detta problem skall du tvätta vid låga temperaturer (max 60 °C) utananvänd- ningavtvättmedel. Se monteringsanvisningarna för uttag och insättning av metallfettltren. KYLKALA FILTER (TILLVAL) När det gäller livslängd och regenerering av lter hänvisas till de särskilda anvisnin- gar som medföljer förpackningen. Vänta tills ltret svalnat innan det monteras på nytt. BELYSNING Kåpan är utrustad med belysning med LED-spot- lights med hög eektivitet, låg konsumtion och mycket lång hållbarhet vid normal användning. Ljusintensiteten är justerbar via dimmer. Om de skulle behöva bytas ut ska man vända sig till ett servicecentrum.
