BRUKSANVISNING Gruppo Incasso NoDrop FALMEC

Symbolet med den overstregede skraldespand er kun gyldigt i EU-medlemslan- de: Vi anbefaler vores kunder at tage kontakt til de lokale myndigheder, eller til forretningen hvor apparatet er købt, for nærmere oplysninger vedrørende den korrekte bortskaelse. PAS PÅ! Producenten forbeholder sig ret til at foretage ændringer på udstyret, til enhver tid og uden varsel. Genoptryk, oversættelse og reproduktion, også delvis, af den- ne vejledning er underlagt tilladelse fra fabrikanten. De tekniske informationer, de graske gengivelser og specikationerne i denne vejledning er vejledende og må ikke oentliggøres. Vejledningen er blevet udformet på italiensk og Fabrikanten fralægger sig ansva- ret for eventuel fejlagtig afskrivning eller oversættelse.58 SÄKERHETSINSTRUKTIONER OCH VARNINGAR Installationsarbetet måste utföras av kom- petenta och kvalicerade installatörer en- ligt det som anges i denna manual och med re- spekt för de gällande lagarna. Om nätkabeln eller andra komponenter är ska- dade får INTE kåpan användas: Dra ur kåpan från elförsörjningen och kontakta din återförsäljare eller en auktoriserad teknisk verkstad för reparationen. Modiera inte apparatens elektriska, mekaniska och funktionella struktur. Försök inte att utföra reparationer eller byten själv: åtgärder som utförs av personer som inte är kompetenta eller kvalicerade kan orsaka ska- dor, även mycket allvarliga, på föremål och/eller personer som inte täcks av tillverkarens garanti.

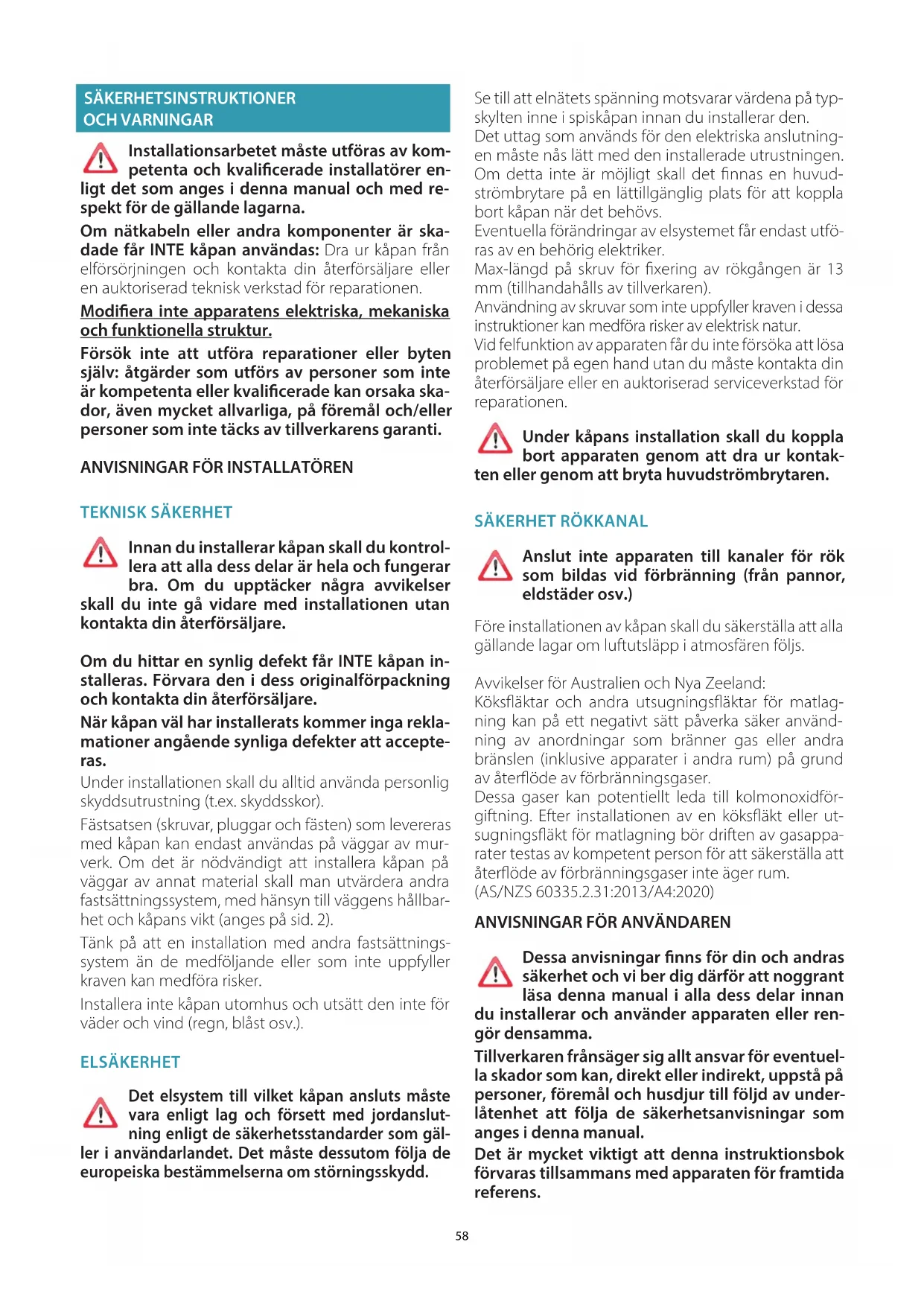

Innan du installerar kåpan skall du kontrol- lera att alla dess delar är hela och fungerar bra. Om du upptäcker några avvikelser skall du inte gå vidare med installationen utan kontakta din återförsäljare. Om du hittar en synlig defekt får INTE kåpan in- stalleras. Förvara den i dess originalförpackning och kontakta din återförsäljare. När kåpan väl har installerats kommer inga rekla- mationer angående synliga defekter att accepte- ras. Under installationen skall du alltid använda personlig skyddsutrustning (t.ex. skyddsskor). Fästsatsen (skruvar, pluggar och fästen) som levereras med kåpan kan endast användas på väggar av mur- verk. Om det är nödvändigt att installera kåpan på väggar av annat material skall man utvärdera andra fastsättningssystem, med hänsyn till väggens hållbar- het och kåpans vikt (anges på sid. 2). Tänk på att en installation med andra fastsättnings- system än de medföljande eller som inte uppfyller kraven kan medföra risker. Installera inte kåpan utomhus och utsätt den inte för väder och vind (regn, blåst osv.). ELSÄKERHET Det elsystem till vilket kåpan ansluts måste vara enligt lag och försett med jordanslut

ning enligt de säkerhetsstandarder som gäl- ler i användarlandet. Det måste dessutom följa de europeiska bestämmelserna om störningsskydd. Se till att elnätets spänning motsvarar värdena på typ- skylten inne i spiskåpan innan du installerar den. Det uttag som används för den elektriska anslutning- en måste nås lätt med den installerade utrustningen. Om detta inte är möjligt skall det nnas en huvud- strömbrytare på en lättillgänglig plats för att koppla bort kåpan när det behövs. Eventuella förändringar av elsystemet får endast utfö- ras av en behörig elektriker. Max-längd på skruv för xering av rökgången är 13 mm (tillhandahålls av tillverkaren). Användning av skruvar som inte uppfyller kraven i dessa instruktioner kan medföra risker av elektrisk natur. Vid felfunktion av apparaten får du inte försöka att lösa problemet på egen hand utan du måste kontakta din återförsäljare eller en auktoriserad serviceverkstad för reparationen. Under kåpans installation skall du koppla bort apparaten genom att dra ur kontak- ten eller genom att bryta huvudströmbrytaren.

Anslut inte apparaten till kanaler för rök som bildas vid förbränning (från pannor, eldstäder osv.) Före installationen av kåpan skall du säkerställa att alla gällande lagar om luftutsläpp i atmosfären följs. Avvikelser för Australien och Nya Zeeland: Köksäktar och andra utsugningsäktar för matlag- ning kan på ett negativt sätt påverka säker använd- ning av anordningar som bränner gas eller andra bränslen (inklusive apparater i andra rum) på grund av återöde av förbränningsgaser. Dessa gaser kan potentiellt leda till kolmonoxidför- giftning. Efter installationen av en köksäkt eller ut- sugningsäkt för matlagning bör driften av gasappa- rater testas av kompetent person för att säkerställa att återöde av förbränningsgaser inte äger rum. (AS/NZS 60335.2.31:2013/A4:2020)

ANVISNINGAR FÖR ANVÄNDAREN

Dessa anvisningar nns för din och andras säkerhet och vi ber dig därför att noggrant läsa denna manual i alla dess delar innan du installerar och använder apparaten eller ren- gör densamma. Tillverkaren frånsäger sig allt ansvar för eventuel- la skador som kan, direkt eller indirekt, uppstå på personer, föremål och husdjur till följd av under- låtenhet att följa de säkerhetsanvisningar som anges i denna manual. Det är mycket viktigt att denna instruktionsbok förvaras tillsammans med apparaten för framtida referens.59 SVENSK Om apparaten säljs eller överlåts till en annan person, se till att manualen medföljer, så att den nya ägaren kan studera kåpans funktioner samt de anvisningar som nns. Efter installation av kåpa i rostfritt stål måste du ren- göra denna för att avlägsna skyddets lim och eventu- ella fett- och oljeäckar som, om de inte tas bort, kan orsaka permanenta skador på kåpans yta. För att göra detta, rekommenderar tillverkaren användning av de medföljande servietterna, som även nns tillgängliga för inköp. Kräv originalreservdelar.

ANVÄNDNINGENS ÄNDAMÅL

Apparaten är endast avsedd för utsugning av den rök som skapas vid privat matlagning, inte pro- fessionell: all annan användning är felaktig, kan orsaka skador på personer, föremål och husdjur och befriar tillverkaren från allt ansvar. Apparaten kan användas av barn över 8 år samt av personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet eller kunskap, förut- satt att de är under uppsikt eller efter att ha fått in- struktioner angående en säker användning av appa- raten samt förståelse för de faror som är förknippade med denna. Barn får inte leka med apparaten. Rengöring och un- derhåll som är avsedd att utföras av användaren får inte göras av barn utan uppsikt.

ANVISNINGAR OM ANVÄNDNING OCH REN

GÖRING Innan du utför någon rengöring eller nå- got underhållsarbete, koppla bort appara- ten genom att dra ur kontakten eller stänga av huvudströmbrytaren. Använd inte kåpan med blöta händer eller barfotad. Kontrollera alltid att alla elektriska delar (lampor, ut- sugningsanordning) är avstängda när enheten inte används. Den maximala totalvikten på eventuella föremål pla- cerade eller hängda (där detta förutses) på kåpan får inte överstiga 1,5 kg. Kontrollera friteringsmaskiner under användning: Överhettad olja kan vara brandfarlig. Tänd inte öppna lågor under kåpan. Förbered inte mat på öppen låga under kåpan. Använd aldrig kåpan utan metallfettltren. Fett och smuts avlagras i detta fall i apparaten och försämrar dess funktion. Åtkomliga delar i kåpan kan vara varma om de an- vänds tillsammans med matlagningsutrustning. Utför ingen rengöring så länge som delar av kåpan fortfarande är varma. Om rengöringen inte görs i enlighet med de förfaran- den och med de produkter som anges i denna ma- nual kan brand uppstå. Stäng av huvudströmbrytaren när apparaten inte an- vänds under längre tid. Vid samtidig användning av andra appara- ter (värmepannor, kaminer, eldstäder osv.) som använder gas eller andra bränslen, se till att rummet där röken ska sugas ut är väl ventilerat, i enlighet med gällande lagar. INSTALLATION avsnitt reserverat för kvalicerad personal Innan du installerar kåpan, skall du noggrant läsa kap. "SÄ- KERHETSINSTRUKTIONER OCH VARNINGAR". TEKNISKA EGENSKAPER De tekniska data som gäller apparaten visas på typskyltarna placerade inuti spiskåpan. PLACERING Det minsta avståndet mellan den högsta delen på matlagningsutrustning- en och den låga delen av kökskåpan anges i monteringsanvisningarna. Vanligtvis, när en kökskåpa är monterad ovanför en gashäll, måste detta avstånd vara minst 65 cm (25,6"). Men på grundval av standarden SS-EN 60335-2-31, kan minimiavståndet mellan spishällen och den nedre delen av kåpan reduceras till det angivna måttet i monteringsanvisningarna. Om instruktionerna för gasspisen specicerar ett större avstånd måste dock dessa beaktas. Installera inte kåpan utomhus och utsätt den inte för väder och vind (regn, blåst osv.). ELEKTRISK ANSLUTNING (avsnitt reserverat för kvalicerad personal) Innan du utför något arbete på spiskåpan, koppla bort apparaten från elnätet. Se till att inga elledningar inuti kåpan kopplas bort eller skärs av: kontakta vid sådana fall närmaste servicecenter. De elektriska anslutningarna skall utföras av kvalicerad personal. Anslutningarna måste utföras i enlighet med den lagstiftning som gäller. Innan du ansluter kåpan till elnätet, kontrollera att:

• Elnätets spänning motsvarar värdena på typskylten inne i spiskåpan.

• Elsystemet är enligt lag och klarar apparatens belastning (se typskylten med de tekniska egenskaperna placerad inuti kåpan).

• Stickkontakt och nätkabel inte kommer i kontakt med temperaturer över 70°C.

• Nätaggregatet är utrustat med en eektiv och korrekt jordanslutning enligt gällande lagar.

• Uttaget som används för anslutning är lättåtkomligt efter kåpans installation. I händelse av:

• Apparater försedda med kabel utan stickkontakt: använd en stickkontakt av "normaliserad" typ. Ledningarna måste anslutas enligt följande: gul-gröna ledningen måste användas för jordanslutningen, den blå ledningen för neu- tral och den bruna ledningen för fas. Kontakten måste anslutas till ett lämpligt säkerhetsuttag.

• Fast apparat som inte är utrustad med nätkabel och stickkontakt, eller an- nan anordning som garanterar bortkoppling från elnätet, med ett öppnings- avstånd på kontakterna som möjliggör total bortkoppling enligt villkoren i överspänningskategori III. Dessa anordningar för bortkoppling måste införlivas i strömförsörjningen i enlighet med reglerna för installation. Den gul/gröna jordkabeln får inte avbrytas av brytaren. Tillverkaren frånsäger sig allt ansvar om säkerhetsföreskrifterna inte följs.60 RÖKKANAL KÅPA MED EXTERN EVAKUERING UTSUGANDE/FRÅNLUFT I denna version förs rök och ånga från köket utomhus med hjälp av ett utloppsrör. För detta ändamål måste kåpans utloppskoppling anslutas medels ett rör till ett externt utlopp. Utloppsröret måste ha:

• En diameter som inte är mindre än kåpans anslutning.

• En lätt vinkling nedåt (fall) i de horisontella avsnitten för att undvika att kon- densen rinner tillbaks ned i kåpan.

• Lägsta möjliga antal kurvor.

• Minsta möjliga längd för att förhindra vibrationer som kan minska kåpans ut- sugningskapacitet. Det är nödvändigt att isolera röret om det passerar genom kalla lokaler. För att förhindra ett återöde av luft utifrån, sitter en backventil installerad på motorer med 800m

/h eller mer. Avvikelse för Tyskland: När köksäkten och apparater som matas med annan energi än elektricitet är i drift samtidigt får inte undertrycket i rummet överstiga 4 Pa (4 x 10-5 bar).

KÅPA MED INTERN ÅTERCIRKULERING FILTRERANDE

I denna version passerar luften genom aktiva kolltren för re- ning och återcirkuleras sedan tillbaka till köket. Kontrollera att de aktiva kolltren är monterade på kåpan, om inte, installera dem som beskrivs i monteringsanvisningarna. För denna version ska backventilen inte installeras: avlägsna ventilen om den sitter på motorns luftutlopp. MONTERINGSANVISNINGAR avsnitt reserverat för kvalicerad personal Kåpan kan installeras i olika kongurationer. De allmänna monteringsfaserna gäller för alla installationer. Följ däremot, där det speciceras, de faser som motsvarar önskad in- stallation. DRIFT NÄR SKALL DU SLÅ PÅ KÅPAN? Slå på kåpan minst en minut innan du börjar att laga mat: detta kommer att främja en luftström för att leda rök och ångor mot utsugningsytan. Vid avslutad matlagning skall du låta kåpan arbeta tills all ånga och alla lukter har sugits upp helt. Du kan ställa in automatisk avstängning av kåpan efter 15 minuters användning, med hjälp av Timerfunktionen. VILKEN HASTIGHET SKALL DU VÄLJA? Den första hastigheten: bibehåller den rena luften med låg konsumtion av elenergi. Den andra hastigheten: normala driftsförhållanden. Den tredje hastigheten: i närvaro av starka lukter och ångor. Den ärde hastigheten: snabb förbrukning av starka lukter och ångor. NÄR SKALL DU TVÄTTA ELLER BYTA FILTREN? Metallltren måste rengöras var 30:e användningstimme. De aktiva kolltren skall bytas ut var 3:e till 4:e månad beroende på kåpans an- vändningsfrekvens. För mer information se kap “UNDERHÅLL”. ELEKTRONISK KONTROLLPANEL Motor ON/OFF Hastighetsökning från 1 till 4 Hastighet 4 är endast aktiv i några minuter, sen aktiveras hastighet 3. Hastigheterna indikeras med lysdio- der på tangenterna: Hastighet 1 Hastighet 2 Hastighet 3 Hastighet 4 (lysdiod "+" blinkande) Hastighetsminskning från 4 till 1 Sätt på /slå av ljuset Kort impuls: tändning och släckning av ljuset Lång impuls: ändring av ljusstyrka från 2700K-5600K TIMER (röd blinkande lysdiod) Automatisk avstängning efter 15 min. Funktionen inaktiveras (röd lysdiod släckt) om: - Du trycker en gång till på TIMER-knappen ( ). - Du trycker på ON/OFF-knappen ( ). Om tryckknappspanelen är helt inaktiv ska du koppla bort strömförsörjningen till den elektriska apparaten tillfälligt (cirka 5 sekunder), om möjligt med huvudströmbrytaren, för att återställa normal drift innan du kontaktar teknisk service. Om denna försiktighetsåtgärd inte är eektiv, kontakta teknisk service.61 SVENSK

ANVÄNDNING AV FJÄRRKONTROLL FRIVILLIG

VARNING!: Placera kåpan långt bort från källor till elektromagnetiska vågor (t.ex. mikrovågsugnar) som kan störa ärrkontrollen och med kå- pans elektronik. Maximal räckvidd är 5 meter som kan minska i händelse av elektromag- netiska störningar. Fjärrkontrollen arbetar på 433,92MHz. Fjärrkontrollen består av två delar: - Mottagaren som är integrerad i kåpan. - Sändaren som visas här i guren.

Motortändning och hastighetsökning från 1 till 4. Hastighet 4 är endast aktiv i några minuter. DOWN Hastighetssänkning och avstängning av motor. Ljus ON-OFF Kort impuls: tändning och släckning av ljuset Lång impuls: ändring av ljusstyrka från 2700K-5600K TIMER ON: Automatisk avstängning av motorn efter 15 min. Funktionen inaktiveras automatiskt om du stänger av motorn (knapp ). Kommandoöverföring aktiv Vid förvärv följ i sin helhet den procedur som beskrivs nedan. AKTIVERINGSPROCEDUR Innan du använder ärrkontrollen ska du utföra följande procedur på kåpans kontrollpanel:

• Tryck på knapparna LJUS ( ) och TIMER ( ) samtidigt tills båda lysdioder börjar att blinka.

• Släpp de två knapparna och tryck igen på knappen LJUS ( ) tills alla lysdio- der har tänts.

• Släpp knappen LJUS ( ): nu är mottagaren aktiv. Proceduren används även för att inaktivera mottagaren.

BYTE AV FJÄRRKONTROLLSKOD

Om det nns en enda ärrkontroll går du direkt till punkt 2. Om det nns era ärrkontroller i samma rum kan du skapa en ny kod med följande procedur. Ta bort strömmen till kåpan innan du utför proceduren.

Proceduren utförs på ärrkontrollen.

• Tryck på knapparna LJUS och TIMER samtidigt tills displayen börjar att blinka.

• Tryck på knappen DOWN på ärrkontrollen: lagringen av den nya koden bekräftas av 3 korta blinkningar av displayen. Den nya koden annullerar och ersätter föregående fabriksinställda kod. Återanslut kåpan till elnätet. Kontrollera att ljusen och motorn är avstängda. 2 ASSOCIERING AV FJÄRRKONTROLLEN TILL KÅPAN MED TOUCHKONTROLLPANEL Tryck på knappen TIMER ( ) på kåpans kontrollpanel i 2 sekunder: den röda lysdioden tänds. Tryck på vilken knapp som helst inom 10 sekunder.

ÅTERSTÄLLNING AV FABRIKSINSTÄLLD KOD

Denna procedur skall utföras vid avyttring av kåpan. Ta bort strömmen till kåpan innan du utför proceduren.

• Tryck på knapparna UP och DOWN på ärrkontrollen samtidigt i mer än 5 sekunder: genomförd återställning bekräftas av tre korta blinkningar på displayen.

• Återanslut kåpan till elnätet.

• Gå vidare med associeringen mellan kåpa och ärrkontroll såsom beskrivits i punkt 2.62 UNDERHÅLL Innan du utför någon rengöring eller något underhållsarbete, koppla bort apparaten genom att dra ur kontakten eller stänga av huvudströmbrytaren. Du bör inte använda rengöringsmedel som innehåller slipmedel, syror el- ler frätande ämnen samt trasor med grova ytor. Konstant underhåll säkerställer apparatens korrekta drift och en god eektivitet under lång tid. Särskild uppmärksamhet bör ägnas åt metallfettltren: regelbunden rengöring av ltren kommer att garantera att det inte ansamlas fett med åtföljande risk för brand.

RENGÖRING AV UTVÄNDIGA YTOR

Det rekommenderas att rengöra kåpans utvändiga ytor minst var 15:e dag för att undvika att oljiga eller feta substanser skall angripa dem. För rengöringen av kåpan, som är tillverkad av borstat, rostfritt stål, rekommenderar tillverkaren användning av servietterna "Magic Steel". Alternativt och för alla övriga typer av ytor kan rengöringen göras genom att använda en mjuk trasa som fuktats lätt med ett neutralt rengöringsmedel eller med denaturerad sprit. Avsluta rengöringen med en noggrann sköljning och torkning med mjuka tra- sor. Använd inte för mycket vatten i närheten av kontrollpanelen och av belysningsanordningarna för att undvika att fukten når elek- troniska delar. Rengöringen av glaspanelerna utförs endast med speciella rengöringsmedel som inte är frätande eller slipande med en mjuk trasa. Tillverkaren avsäger sig allt ansvar om dessa instruktioner inte följs.

RENGÖRING AV INRE DELAR

Det är förbjudet att rengöra de elektriska delarna eller delarna i motorn som sitter inne i kåpan med vätskor eller lösningsmedel. För inre metalldelar se föregående paragraf. FETTFILTER Det är lämpligt att tvätta fettltren ofta (minst en gång i månaden) genom att lägga dem i blöt i cirka 1 timme i kokande vatten och diskmedel utan att böja dem. Använd inga frätande, syrahaltiga eller alkaliska rengöringsmedel. Skölj dem noggrant och vänta tills de är ordentligt torra innan du monterar dem igen. Tvätt i diskmaskin är tillåten vid låga temperaturer (max 55°C). Se monteringsanvisningarna för uttag och insättning av metallfettltren. AKTIVA KOLFILTER Dessa lter håller kvar den lukt som nns i luftströmmen som passerar genom dem. Den renade luften skickas således tillbaka till köket. De aktiva kolltren skall ersättas i genomsnitt var 3-4 månad under normala driftsförhållanden. För ersättning av de aktiva kolltren se monteringsanvisningarna. BELYSNING Kåpan är utrustad med belysning med LED-spotlights med hög eektivitet, låg konsumtion och mycket lång hållbarhet vid normal användning. Om det skulle bli nödvändigt att byta ut spotlighten gör som i guren. 12V
