Produkttyp	Laddningsbar rakhyvel
Märke	Panasonic
Modell	ES-LS9A
Strömförsörjning	AC-adapter (RE7-87) och 3,6 V litiumjonbatteri
Laddningstid	Cirka 1 timme (snabbladdning 3 minuter för en rakning)
Drifttid	Cirka 2 veckor (baserat på 3 min torrrakning per dag)
Användning	Torr- eller våtrakning, kan användas i duschen
Raksystem	Systemskyddsgaller med integrerade innre blad
Huvudfunktioner	Skäggsensor, precisionsklippare, jämn rullning, intelligent låsning

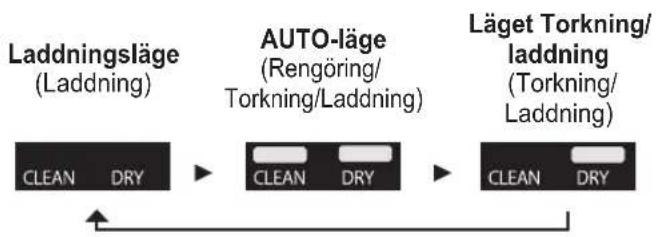

Rengöringslägen	Självrengörande laddare (lägen Auto, Torkning/Laddning), vattenrengöring med ljudvibrationer
Smörjolja	WES003P
Specialrengöringsmedel	WES4L03 (för självrengörande laddare)
Reservdelar	Systemskyddsgaller (WES9600)
Gallrets livslängd	Cirka 18 månader (3 min/dag)
Täthet	Kan användas i duschen, tvättbar med vatten
Säkerhet	Automatisk låsning av strömbrytare, överhettningsskydd, stopp vid fel
Laddningstemperatur	10 °C till 35 °C
Användningstemperatur	5 °C eller mer
Medföljande tillbehör	Transportfodral, borste, olja, rengöringsmedel, AC-adapter, självrengörande laddare (RC9-23)
Återvinning	Uttagbart litiumjonbatteri, följ lokala bestämmelser
Användning	Endast för hushållsbruk

Vanliga frågor - ESLS9A PANASONIC

Kräver denna rakhyvel innre blad?

Nej, skyddsgallren och innre bladen är integrerade i systemskyddsgallret.

Varför är läget Torkning/Laddning längre än Automatiskt-läget?

Torktiden är längre eftersom överskottsfukt kan finnas på andra delar av rakhyveln efter sköljning med vatten.

Kan jag fylla på vatten i den självrengörande laddaren om vätskenivån sjunker?

Nej, tillsätt inte vatten eftersom det försämrar rengöringsfunktionen. Du måste byta rengöringsvätska.

Kan den självrengörande laddaren användas till andra modeller?

Nej, det kan orsaka funktionsfel. Använd den endast med modell ES-LS9A.

Försämras batteriet om det inte används under lång tid?

Ja, om du inte använder rakhyveln på mer än 6 månader, ladda batteriet fullt minst en gång var sjätte månad för att undvika försämring.

Kan jag ladda rakhyveln efter varje användning?

Ja, litiumjonbatteriet kan laddas efter varje användning utan att påverka livslängden.

Varför koppla bort adaptern efter laddning?

Av säkerhetsskäl och för att spara energi. Laddning längre än en timme påverkar inte batteriet.

Vilka komponenter har oljan och rengöringsmedlet?

Oljan är flytande paraffin. Rengöringsmedlet innehåller ett icke-joniskt ytaktivt ämne, ett antimikrobiellt medel, ett smörjmedel och ett parfymeringsmedel.

Varför piper apparaten två gånger vid avstängning?

Ljudet anger att batterinivån är låg. Vänligen ladda apparaten.

Skäggsensorn svarar inte, vad ska jag göra?

Kontrollera skäggtjockleken, mängden hår i huvudet, rakgeltypen, batterinivån och applicera olja på skyddsgallret. Det är inte nödvändigtvis ett fel.

BRUKSANVISNING ESLS9A PANASONIC

Afbryderkontakten låses automatisk op, när der gribes fat om hoveddelen.

(Husholdningsbruk) Oppladbar barbermaskin

Modellnr. ES-LS9A

Innhold

Sikkerhetsforholdsregler......236

Ikke bruk systemets ytre folie direkte på skader eller sår hud.

- Det kan medføre skader på huden.

Adapteren skal tas ut av stikkontakten när den ikke lades.

Strømbryteren vil låses opp automatisk när du tar tak i hoveddelen.

2 Trykk på när du er ferdig.

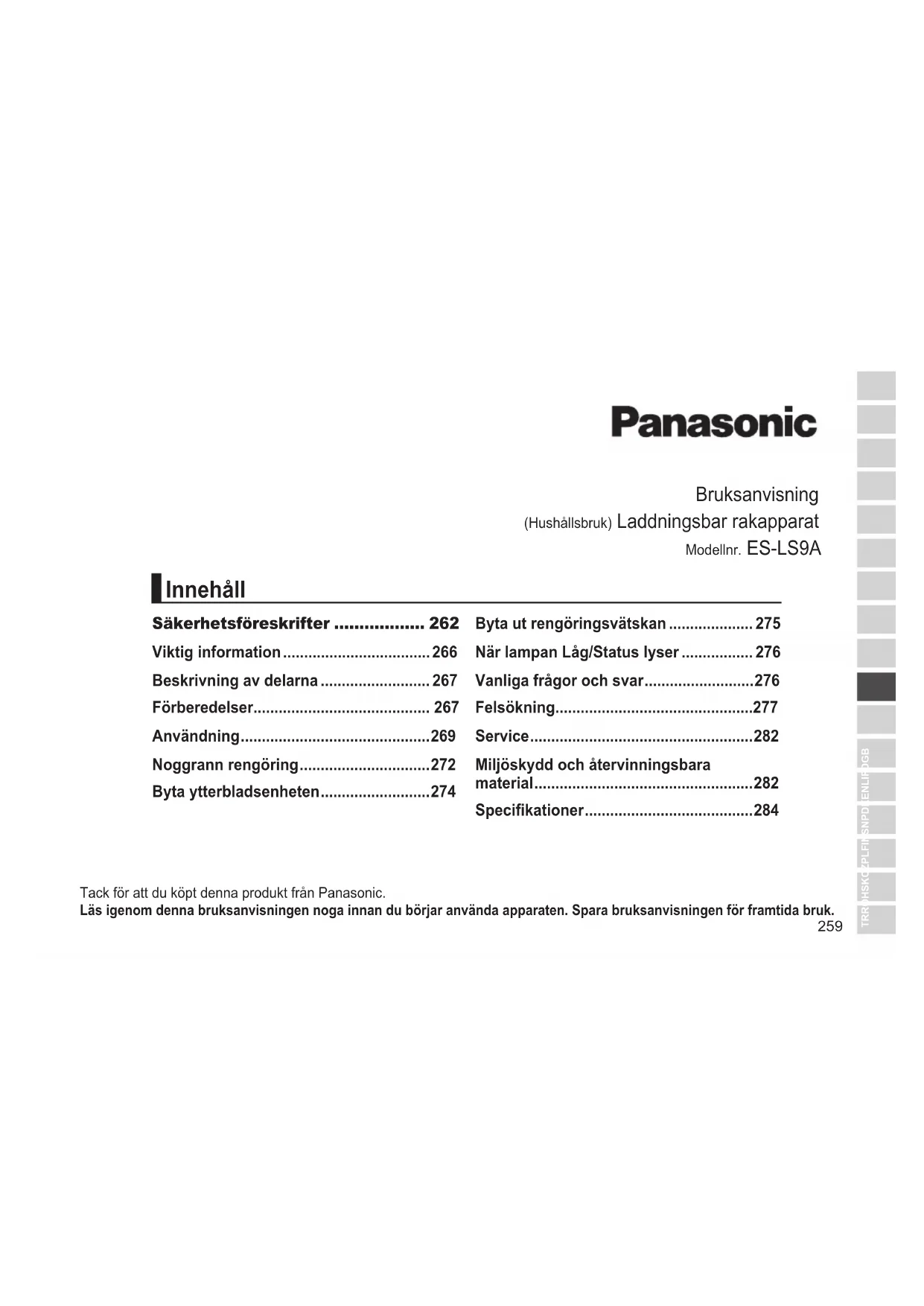

(Hushållsbruk) Laddningsbar rakapparat

Modellnr. ES-LS9A

Innehåll

Säkerhetsföreskrifter 262

Viktig information....266

Beskrivning av delarna 267

Förberedelser 267

Användning......269

Noggrann rengöring......272

Byta ut rengöringsvätskan 275

När lampan Låg/Status lyser 276

Vanliga frågor och svar....276

Felsökning....277

Service....282

Miljöskydd och återvinningsbara material....282

Specifikationer......284

Tack för att du köpt denna produkt från Panasonic.

Läs igenom denna bruksanvisningen noga innan du börjar använda apparaten. Spara bruksanvisningen för framtida bruk.

WARNING

• Denna apparat kan användas av barn från 8 års ålder och personer med fysiska, sensoriska eller mentala funktionsnedsättningar, eller brist på erfarenhet eller kunskap, om de fått instruktioner eller övervakning avseende säker användning av apparaten och förstår de därtill kopplade riskerna. Barn får inte leka med apparaten. Rengöring och underhåll får inte utföras av barn utan tillsyn av vuxen.
• Strömförsörjningskabeln kan inte bytas ut. Om kabeln är skadad, bör AC-adaptern kasseras.
• Denna Wet/Dry rakapparat kan användas för våt eller torr rakning, dvs med eller utan raklödder. Den är vattentät och kan alltså användas i duschen och rengöras i vatten. Den följande symbolen innebär att den kan användas i badet eller duschen.

• Använd aldrig något annat än den medföljande AC-adaptern och den självrengörande laddaren för annat syfte.
  Använd inte heller någon annan produkt med den medföljande AC-adaptern och den självrengörande laddaren. (Se sidan 267.)
• Följande symbol indikerar att en specifik löstagbar strömförsörjningsenhet krävs för att ansluta den elektriska apparaten till elförsörjningen. Typreferensen för strömförsörjningsenheten är markerad nära symbolen.

Säkerhetsföreskrifter

Se till att följa dessa instruktioner.

För att undvika olyckor, skador eller skador på egendom, följ instruktionerna nedan.

Följande tabell indikerar grad av skada orsakad av olämplig drift.

FARA

Indikerar en potentiell risk som kommer att resultera i allvarlig personskada eller dödsfall.

WARNING

Indikerar potentiell fara som kan resultera i allvarlig personskada eller dödsfall.

FÖRSIKTIGHET

Indikerar potentiell fara som kan resultera i en mindre personskada eller skada på egendom.

Symbolerna klassificeras och förklaras enligt följande.

Denna symbol indikerar förbud.

Denna symbol indikerar krav som måste följas.

⚠️ WARNING

Denna produkt

Denna apparat har ett inbyggt, laddningsbart batteri. Kasta inte in det i öppen eld och utsätt det inte för värme. Laddas, används och förvaras inte i en miljö med hög temperatur.

-Det kan i så fall orsaka överhettning, antändning eller explosion.

Modifiering eller reparation är inte tillåtet.

- Det kan orsaka brand, elstöt eller personskada. Kontakta ett auktoriserat servicecenter för reparation (batteribyte osv.).

Apparaten får inte plockas isär, med undantag för vid kassering.

- Det kan orsaka brand, elstöt eller personskada.

! WARNING

▶ Vid onormal eller felaktig funktion

Avbryt genast användningen och koppla bort AC-adaptern från vägguttaget vid onormal funktion eller fel.

- I annat fall kan det resultera i brand, elstöt eller personskada.

Onormal funktion eller fel innebär:

- Huvudenhet, självrengörande laddare, AC-adapter eller sladd är deformerad eller onormalt varm.

- Huvudenheten, den självrengörande laddaren, adaptern eller sladden luktar bränt.

- Det hörs konstiga ljud under användning eller laddning av huvudenheten eller den självrengörande laddaren.

-Begär genast en kontroll eller reparation hos ett auktoriserat servicecenter.

Strömförsörjning

Du får inte ansluta eller koppla bort adaptern till eller från ett vägguttag med fuktiga händer.

- Det kan det orsaka elstöt eller personskada.

Sänk inte ner AC-adaptern och den självrengörande laddaren i vatten och tvätta inte av dem med vatten.

Placera inte AC-adaptern och den självrengörande laddaren över eller nära ett vattenfyllt handfat eller badkar.

Använd aldrig apparaten om AC-adaptern är trasig eller om kontakten sitter alltför löst i vägguttaget. Skada inte sladden eller strömkontakten.

- Du får inte förstöra, modifiera, böja kraftigt eller dra i sladden eller strömkontakten. Placera inte heller några tunga föremål ovanpå strömsladden och se till att den inte vrids eller kommer i kläm.

- I annat fall kan det resultera i elstöt eller brand pga. kortslutning.

Använd inte apparaten på ett sätt som överskrider kapaciteten för nätströmmen eller sladdragningen.

-Att överskrida kapaciteten genom att ansluta alltför många kontakter till ett och samma vägguttag kan orsaka brand pga. överhettning.

Sätt i strömkontakten helt.

- I annat fall kan det resultera i brand eller elstöt.

Koppla loss AC-adaptern innan du rengör huvudenheten med vatten.

- I annat fall kan det resultera i elstöt eller personskada.

Rengör strömkontakten och apparatens kontakt regelbundet för att förhindra att damm ansamlas.

- I annat fall kan det uppstå brand på grund av isoleringsfel som orsakats av fukt.

⚠️ WARNING

▶ Förhindra olyckor

Personer med medicinsk elektronisk utrustning, som t.ex. en pacemaker, implanterad i kroppen, får inte låta denna enhet nudda huden där den medicinska elektroniska utrustningen sitter. - Det kan orsaka en olycka eller illamående.

Placera inte apparaten inom räckhåll för barn. Låt inte barn använda apparaten. - Om barnet stoppar delar eller tillbehör i munnen, kan detta resultera i personskada eller skada på apparaten

Använd eller förvara inte den självrengörande laddaren ovanpå andra elektroniska apparater. -I annat fall kan det resultera i elstöt pga. vätskespill eller brand pga. kortslutning.

Om rengöringsmedel eller olja sväljs av misstag, framkalla inte kräkning utan drick i stället massor av vatten och kontakta en läkare.

Om rengöringsmedel eller olja kommer i kontakt med ögonen, skölj omedelbart grundligt med rinnande vatten och kontakta en läkare.

- Underlåtelse att följa dessa instruktioner kan leda till fysiska problem.

Om rengöringsmedlet kommer i kontakt med huden, tvätta omedelbart och grundligt med tvål.

Om du upplever hudirritation någonstans på kroppen, avbryt genast användningen och kontakta en läkare.

- Underlåtelse att följa dessa instruktioner kan leda till fysisk skada eller hudskada.

⚠️FÖRSIKTIGHET

Skydda huden

Pressa inte ytterbladsenheten för hårt mot läppar eller andra delar av ansiktet.

Pressa inte ytterbladsenheten direkt mot födelsemärken eller skadad hud.

- Detta kan orsaka skador på huden.

Tryck inte hårt på ytterbladsenheten. Vidrör inte ytterbladsenheten med fingrar eller naglar under användning.

Använd inte produkten för att avlägsna här från huvudet eller annan del av kroppen.

-Att göra detta kan resultera i skada på huden eller att ytterbladsenhetens livslängd förkortas.

Ta inte bort rakapparaten från den självrengörande laddaren när du använder "AUTO"-läget eller läget "Torkning/laddning".

-Det kan orsaka brännskador på grund av den höga temperaturen runt ytterbladsenheten.

⚠ FÖRSIKTIGHET

Kontrollera att ytterbladsenheten inte är deformerad eller skadad före användning.

- I annat fall kan det orsaka hud skador.

▶ Observera följande försiktighetsåtgärder Låt inte metallföremål eller skräp fastna på strömkontakten eller apparatens kontakt.

- I annat fall kan det resultera i elstöt eller brand pga. kortslutning.

Dela inte rakapparat med din familj eller andra personer.

- Det kan leda till infektioner eller inflammationer.

Använd inte rengöringsmedel för något annat ändamål än att tvätta ytterbladsenheten.

-Att använda rengöringsmedlet tillsammans med andra produkter kan orsaka missfärgning eller sprickbildning.

Koppla bort adaptern från vägguttaget när rakapparaten inte laddas.

- Om du inte gör detta kan det resultera i elstöt eller brand pga. läckström orsakad av försämrad isolering.

Var försiktig när du öppnar rengöringsmedlet då det kan spruta ut.

-Om du inte är försiktig kan du skära dig.

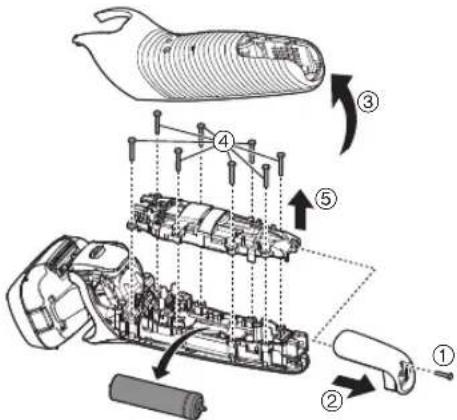

Hantering av urtaget batteri vid kassering

!FARA

• Det laddningsbara batteriet är endast till för användning i denna apparat. Använd inte batteriet med andra produkter.
• Ladda inte batteriet när det har tagits bort från produkten.
• Kasta inte i eld eller applicera värme.
• Slå inte på, ta isär, modifiera eller gör hål i batteriet.
• Låt inte batteriets positiva och negativa poler komma i kontakt med varandra genom något metallföremål.

- Bär inte eller förvara inte batteriet tillsammans med metallsmycken, såsom halsband och hårnålar.

• Använd inte eller lämna inte batteriet där det utsätts för höga temperaturer, som t.ex. i direkt solljus eller nära andra värmekällor.
  • Ta aldrig av höljet på batteriet.

-Det kan i så fall orsaka överhettning, antändning eller explosion.

! WARNING

Efter att du tagit bort batteriet, förvara det utom räckhåll för barn och spädbarn.

-Batteriet orsakar skador på kroppen om du råkar svälja det.

Om detta inträffar, kontakta läkare omedelbart.

⚠️ WARNING

Om batterivätska läcker ut och kommer i kontakt med ögonen, gnid inte ögonen och skölj ordentligt med rent vatten, som exempelvis kranvatten.

- I annat fall kan det resultera i ögonskada. Kontakta läkare omedelbart.

⚠ FÖRSIKTIGHET

Om batterivätska läcker ut och kommer i kontakt med hud eller kläder, skölj med rent vatten, som exempelvis kranvatten.

- I annat fall kan det orsaka inflammation.

Viktig information

• Pröva vätrakning med raklödder under minst tre veckor. Du kommer snart att märka skillnaden. Det kommer att ta lite tid tills du vänjer dig vid din Wet/Dry rakapparat, eftersom huden och skägget behöver c:a en månad för att anpassa sig till den nya rakningsmetoden.
• Använd aldrig saltvatten eller varmt vatten för att rengöra rakapparaten. Dränk inte rakapparaten i vatten under långa perioder.
• Ladda apparaten korrekt enligt dessa bruksanvisningar. (Se sidan 267 "Ladda rakapparaten".)
• Denna apparat innehåller batteri som endast kan bytas av en kvalificerad personal. Kontakta ett auktoriserat servicecenter för mer information om reparation.

Observera följande försiktighetsåtgärder

▶ Vid användning

• Se till att ytterbladsenheten inte kommer i kontakt med hårda föremål.
  Det kan skada ytterbladsenheten då den är mycket tunn och lätt kan deformeras.
• Apparaten får inte tappas eller stötas mot andra föremål. Detta kan orsaka personskada.

▶ Angående rengöringsmedel

• Lämna inte rengöringsmedlet där det förekommer höga temperaturer.
  Detta kan göra att medlets egenskaper försämras.
• Torka omedelbart upp rengöringsvätska om du råkar spilla ut den.
  Långvarig kontakt kan orsaka missfärgning av läderföremål och trägolv.

▶ Vid förvaring

• Förvara rakapparaten på en plats med låg luftfuktighet efter användning.
  I annat fall kan det resultera i felaktig funktion på grund av kondens eller rost.
• Se till att placera skyddshuven på rakapparaten när den transporteras eller förvaras.
  I annat fall kan det resultera i skada på huden eller att ytterbladsenhetens livslängd förkortas.

▶ Vid rengöring

- Torka inte huvudenheten med en hårtork eller varmluftspistol. Detta kan orsaka felaktig funktion eller deformering av delarna.

- Lämna inte rakapparaten med bladramen borttagen och utsatt för direkt solljus. Den vattentäta gummibussningen kan skadas och tätheten försämras, vilket kan orsaka felaktig funktion.

Beskrivning av delarna

A Huvudenhet

① Skyddshuv
② Ytterbladsenhet
③ Bladram
④ Mjuka rullar

- Dessa gör att apparaten glider över huden lättare.

⑤ Frigöringsknappar för bladram
⑥ Strömbrytare
⑦ Displayen

a. Batteriindikator
b. Rengör lampa ( 📋 )
c. Lampa för brytarlås (☐)
d. Laddningslampa (→)
e. Bladkontroll lampa (☐)

⑧ Apparatens uttag
⑨ Ytterbladsdel
⑩ Spärrknappar för ytterbladsenhet
⑪ Trimmer

⑫ Trimmerreglage
⑬ Bakre terminal huvudenhet

B Självrengörande laddare (RC9-23)

⑭ Laddningsuttag
⑮Knapp för att ta bort rengöringsvätskebehållare
⑯ Intagskanal
⑰Uttag för självrengörande laddare
⑱ Läsfrigöringsarm
⑲ Rengöringsvätskefilter
⑳Rengöringsvätskebehållare
②1 Status-lampa
②Låg lampa
②3 Rengör-lampa (rengöring)
⑳Dry-lampa (torklampa)
⑲ Select-knapp

Det kan finnas vattendroppar inne i den självrengörande laddaren vid köpet. Detta är i så fall rester från fabriksinspektionen och påverkar inte hygienen.

Förberedelser

Ladda rakapparaten

• Stäng av rakapparaten.
• Torka av eventuella vattendroppar på huvudenhetens bakre terminal.

1 Sätt i apparatens kontakt [C29] i den självrengörande laddaren [B].
2 Ta bort skyddshuven [A①] samtidigt som du trycker på sidan av huvén, och sätt i rakapparaten i den självrengörande laddaren.
- Sätt i rakapparaten i den självrengörande laddaren försiktigt så att du inte skadar ytterbladsenhet.
3 Sätt i adaptern [©26] i ett nätuttag.

• Kontrollera att laddningslampan ( ) lyser.
  • Laddningen tar cirka 1 timme.

4 Koppla bort adaptern när laddningen är klar.

Snabbladdning

Om batteriet skulle ta slut, räcker det med 3 minuters laddning för att du ska kunna raka dig en gång (beroende på användning). (beroende på användning).

Under pågående laddning

tänds.

Batteriindikatorn visar stigande nivå vartefter apparaten laddas.

När laddningen är klar

"100%" visas och släcks efter 5 sekunder.

OBS!

• När du laddar rakapparaten för första gången eller när den inte har använts på mer än 6 månader kan laddningstiden ändras eller laddningslampan (☐) kanske inte tänds förrän efter några minuter. Om rakapparaten förblir ansluten tänds lampan till slut.

• Rekommenderad omgivningstemperatur vid laddning är 10 °C – 35 °C. Laddningen kan ta längre tid, eller så blinkar laddningslampan (☐) snabbt och batteriet laddas eventuellt inte fullt vid extremt låga eller höga temperaturer.

• Rakapparaten kan användas under cirka 2 veckor med en full laddning (baserat på 3 minuter torr-rakning per dag i en omgivningstemperatur på 20 °C – 30 °C).
  Kapaciteten för hur många dagar apparaten går att använda varierar beroende på:
  -Hur kraftig skäggväxten är
  -Hur hårt apparaten trycks mot huden
  -Hur ofta ljudvibrationsläget används för rengöring

• Om det uppstår störningar på radiomottagning eller på andra apparater medan rakapparaten används eller laddas, flytta då rakapparaten och använd den på en annan plats.

Ladda utan den självrengörande laddaren

• Stäng av rakapparaten.
• Torka bort eventuella vattendroppar på apparatens uttag.

1 Sätt i apparatens kontakt [©29] i rakapparaten.

2 Sätt i adaptern [©②6] i ett nätuttag.
3 Koppla bort adaptern när laddningen är klar.

Du kan inte använda rakapparaten under laddning.

Förbereda rengöringsvätskan

Rengöringen kan påbörjas direkt efter användning genom att du förbereder den i förväg.

(Se sidan 271.)

• Ta bort AC-adaptern från den självrengörande laddaren.

1 Tryck på knappen för att ta bort rengöringsvätskebehållaren (①) och ta bort och ställ rengöringsvätskebehållaren (②) på en hård, plan yta.

- När den självrengörande laddaren lyfts, eller ligger på ett mjukt underlag som t.ex. mattor, så kommer låsfrigöringsarmen inte att passa i laddaren ordentligt. I detta fall kan den självrengörande laddaren inte tas bort.

2 Häll i kranvatten (①) och rengöringsmedel (②) i rengöringsvätskebehållaren.

- Låt inte vattennivån stiga över matarvattennivån (a).

- Häll ut hela förpackningen med rengöringsmedel.

3 För försiktigt in rengöringsvätskebehållaren [B20] i den självrengörande laddaren [B] tills det klickar.

• Information om byte av rengöringsvätska finns på sid. 275.
• Använd endast specialrengöringsmedel för självrengörande laddare till Panasonic-rakapparater.
  Om detta inte görs kan det orsaka fel eller skada på apparaten.
  • Luta inte den självrengörande laddaren.
  Detta kan orsaka spill eller minska antalet dagar som rengöringsvätskan kan användas.
• Rengöringsvätskan kan användas i ca 30 dagar om den används en gång om dagen.
  (Detta varierar beroende på skäggets tjocklek och omgivningens temperatur.)

Användning

Denna apparat har en smart läsfunktion, vilken automatiskt läser strömbrytaren för att förebygga oavsiktlig användning när rakning inte utförs.

Att låsa upp strömbrytaren

Strömbrytaren läses automatiskt upp när man tar tag i huvudenheten.

- Lampan tänds och släcks efter cirka 6 sekunder.

▶ Lås strömbrytaren

Alla lampor släcks när man släpper huvudenheten.

Lampan tänds och strömbrytaren läses automatiskt efter 1 minut.

- Lampan för brytarläs ( ) tänds i 6 sekunder och släcks sedan.

- Sensorn kanske reagerar och strömbrytaren kanske låses upp när en elektronisk apparat eller metallföremål finns i närheten. Detta är normalt.

Raka skäggstubb

1 Tryck på och påbörja rakningen.

- "Rakningssensorn" aktiveras och justerar effekten automatiskt beroende på skäggstubbens längd.

Den rakar med full effekt i områden med längre skäggstubb och minskar effekten i områden med kortare stubb för att spara batteri.

Tips för bättre rakning

Använd hela ytterbladsenheten vinkelrätt mot huden och raka genom att långsamt dra rakapparaten över ansiktet mot skäggstrånas riktning.

• Skäggstubben under hakan och runt halsen kan rakas bättre om huden sträcks så att skäggstråna står upprätt.
• Undvik att raka med endast en del av ytterbladsenheten för att undvika att skada den.

2 Tryck på när du är klar.

När rakapparaten används och

"5%" visas.

Apparaten piper två gånger efter att den slagits av.

- Efter att "5%" visas kan du raka dig 1 till 2 gånger. (Detta kan variera beroende på hur du använder apparaten.)

OBS!

• Apparaten kanske inte fungerar i en omgivningstemperatur lägre än cirka 5 °C.

• Beroende på typen eller kvantiteten av rakgel så reagerar eventuellt inte rakningssensorn. Detta är normalt.

• Beroende på skäggets tjocklek eller hur mycket skäggstubb som samlats i rakapparaten, kan rakningssensorn sluta reagera och ljudet från apparatens motor kommer då inte att förändras. Detta är inte onormalt.

• Placera fingrarna på fingerstödet när du använder rakapparaten för att förhindra felfunktion.
• Läget ljudvibrationsrengöring aktiveras när strömbrytaren hålls nedtryckt längre än 2 sekunder medan rakapparaten inte rakar. (Se sidan 273.) Du kan inte raka i detta läge.

▶ Använda trimmern

1. Skjut upp trimmerreglaget till "mm positionen så att trimmern står rakt ut.
2. Tryck på och påbörja rakningen.

Tryck och håll ned den övre knappen (a) och skjut trimmerreglaget nedåt för att fälla ner trimmern.

Tips för bättre användning

Raka nedåt sakta med trimsaxen varsamt vinkelrätt mot huden.

Trimma polisonger

Förrakning av långa skäggstrån

▶ Byt ut rakapparatens huvud

Du kan ändra svängrörelsen.

Rakhuvudet flexar för att inte missa några områden.

Du kan låsa rakhuvudet.

Det är rekommenderat att rengöra rakapparaten efter varje användning.

1 Sätt i rakapparaten i den självrengörande laddaren [B] och koppla in adaptern [C26] i ett vägguttag. (Se sidan 267.)

• Kontrollera att laddningslampan ( ) lyser.
• Se sid. 276 om endera Låg-lampan eller Status-lampan tänds.

1 2 1

2

Tryck på SELECT

Rengör-lampan och Dry-lampan tänds och läget "AUTO" aktiveras efter ca 6 sekunder.

- Det går inte att ändra läge efter det att läget "AUTO" har startats.

Rengör 10 min Torkning 80 min* Laddning 0 till 60 min CLEAN DRY CLEAN DRY CLEAN DRY

* Om den omgivande temperaturen runt den självrengörande laddaren är låg (ca 15 °C eller lägre), kommer torkningen ta upp till 170 min.

3 Ta bort adaptern när valt läge avslutats.

Rengör rakapparaten med vatten eller med rengöringsborsten en gång i månaden. (Se sidorna 272 till 274.)

Huvudenhetens ledsektion (a), trimmern, ytterbladsenhetens mellanrum osv. kan inte rengöras med den självrengörande laddaren.

Ändra läget för den självrengörande laddaren

Läget "Laddning" startar när du ansluter rakapparaten. Läget kan ändras genom att trycka på Select-knappen.

OBS!

• Tryck inte på knappen för att ta bort rengöringsvätskebehållaren under rengöring, då rengöringsvätska kan rinna ut och orsaka fel.
• Torktiden kan förlängas om den omgivande temperaturer är ca 15 °C eller lägre.

Rengörings- eller torkningsfunktionen kanske inte fungerar om den omgivande temperaturen är för låg (ca 0 °C eller lägre).

•Rengöringsmedlet är smörjande så olja behöver inte användas.

Noggrann rengöring

Rengöra med vatten

- Stäng av rakapparaten och koppla ifrån AC-adaptern.

1 Applicera lite tvål och vatten på ytterbladsenheten [A②].

2 Tryck in under mer än 2 sekunder för att växla till läget ljudvibrationsrengöring.

• Undviker att skummet skvätter.
  • Lamporna blinkar växelvis.
  • Efter cirka 20 sekunder

kommer den automatiskt att stängas av eller så kan du stänga av den genom att trycka in strömbrytaren.

3 Avlägsna ytterbladsdelen [A⑨] och rengör under rinnande vatten.

• Se sidan 274 för att ta bort ytterbladsdelen.
• Rengöring av rakapparaten i ljudvibrationsläget minskar risken för att det skvätter.
• Efter rengöring med vatten, skaka rakapparaten upp och ner några gånger för att ta bort överskottsfukt, och torka sedan bort eventuella vattendroppar med en torr duk.

4 Sätt fast ytterbladsdelen och torka med den självrengörande laddaren [B].

1. Sätt i rakapparaten i den självrengörande laddaren och koppla in adaptern i ett vägguttag.

- Kontrollera att laddningslampan

( ) lyser.

1 2 1 2

1. Tryck på två gånger. Dry-lampan tänds och läget "Torkning/laddning" aktiveras efter ca 6 sekunder.

- Det går att växla till läget "AUTO" även efter det att läget "Torkning/laddning" har aktiverats.

Torkning 180 min

Laddning 0 till 60 min

1. Ta bort adaptern när valt läge avslutats.

5 Smörj rakapparaten.

Det ser till att bladens rörelser är mjuka och ger en komfortabel rakning.

1. Applicera en droppe olja på varje ytterbladsenhet.
2. Skjut upp trimsaxen och placera en droppe olja.
3. Sätt på rakapparaten och låt den vara igång i fem sekunder.
4. Stäng av rakapparaten och torka av eventuell överbliven olja från ytterbladsenheten med en mjuk trasa.

▶ Torka rakapparaten utan den självrengörande laddaren

Torka i skugga och applicera olja.

- Använd inga andra köks- eller badrumsrengöringsmedel än vanlig tvål.

Detta kan orsaka fel på enheten.

• Var försiktig så att huvudenheten inte stöter emot tvättstället eller annat föremål när du tömmer ur vattnet. Detta kan orsaka skada på enheten.
• Torka inte av med thinner, bensin, alkohol eller liknande. Detta kan orsaka fel på enheten, eller sprickor eller missfärgning av delarna.
  Torka av med utspätt tvålvatten.
• Använd inte den självrengörande laddaren om det finns vattendroppar eller tvål kvar på rakapparaten. Detta kan ändra koncentrationen eller sammansättningen av rengöringsvätskan i rengöringsvätskebehållaren, vilket kan resultera i försämrad rengörings-, steriliserings-, smörjnings- och torkningsprestanda. Det kan också medföra att rengöringsvätska spills ut från den självrengörande laddaren.

Rengöring med borsten

Avlägsna ytterbladsdelen.

(Se denna sida.)

Rengör särskilt de markerade områdena på ytterbladsenheten varje gång du använder rakapparaten. Annars kan onormalt ljud uppstå.

▶ Rengöring med den långa borsten

Rengör bladramen [A③], ytterbladsenheten [A②], huvudenheten [A] och trimmern [A⑪] med den långa borsten.

visas på displayen en gång var 18:e månad (baserat på 3 minuters rakning per dag).

Vi rekommenderar att du kontrollerar ytterbladsenheten när den visas.

Tryck på strömbrytaren i mer än 30 sekunder för att stänga av 📄.

Även om inte stängs av direkt efter bytet, stängs den av automatiskt inom ca 7 användningar.

ytterbladsenhet en gång var 18:e månad

Avlägsna ytterbladsdelen

Tryck in frigöringsknapparna för bladram [A⑤] och lyft upp ytterbladsdelen [A⑨].

▶ Fästa ytterbladsdelen

Efter att du har vridit bladramens märke (✗) framåt fäster du ytterbladsdelen [A⑨] på rakapparaten tills ett klick hörs.

1. Tryck på spärrknapparna för ytterbladsenheten [A⑩] och dra ner ytterbladsenheten [A②].

- Se till att inte trycka för hårt på spärrknapparna för ytterbladsenheten. Det kan resultera i att ytterbladsenheten böjs och att bladramen inte går att sätta fast ordentligt.

1. Passa in bladramens märke ( ) och ytterbladsenhetens märke (△) mot varandra och tryck ihop dem tills det klickar.

Obs

Kasta inte bort bladramen.

Byta ut rengöringsvätskan

Om Status-lampan lyser i 5 sekunder när Select-knappen trycks ned måste rengöringsvätskan bytas.

- Även om Status-lampan inte tänds ska rengöringsvätskan bytas ut efter 6 månader.

1 Ta bort AC-adaptern [C] och rengöringsvätskebehållaren [B20]. (Se sidan 269.)

2 Skölj bort den gamla rengöringsvätskan.

- Den kan tömmas ut i slasken.

3 Skölj rengöringsvätskebehållaren.

- Häll vatten enligt vad som visas på bilden samtidigt som du lutar rengöringsvätskebehållaren och skakar den försiktigt.

- Du kan genomföra rengöringen utan att ta bort rengöringsvätskefiltret. Efter sköljning, se till att fästa rengöringsvätskefiltret.

4 Torka försiktigt bort eventuella skäggstrån som fastnat i rengöringsfacket (a) med en trasa eller mjukt papper fuktat med vatten.

- Rengör rengöringsfackets hörn och ojämna delar med en tops fuktad med vatten.

5 Förbered den nya rengöringsvätskan. (Se sidan 269.)

Symbolen till vänster betyder "Tvätta inte den självrengörande laddaren med vatten".

OBS!

- Rengöringsvätskan minskar varje gång den används, men tillsätt inte rengöringsmedel och vatten förutom när du byter rengöringsvätska.

Detta kan försämra rengöringsfunktionen.

- Skölj inte den självrengörande laddaren med vatten.

- Torka inte av med thinner, bensin, alkohol eller liknande. Detta kan orsaka fel på enheten, eller sprickor eller missfärgning av delarna.

Torka av med utspätt tvålvatten.

▶ När vattnet inte töms ur rengöringsfacket

- Häll inte ut vatten genom att luta den självrengörande laddaren. Detta kan orsaka att rengöringsvätskan i rengöringsvätskebehållaren spills ut eller leda till fel på den självrengörande laddaren.

• Det kan också hända att skäggstrån täpper till avloppsöppningen i botten på rengöringsfacket. I detta läge kan du inte rengöra eller torka rakapparaten.
• Tänk på att ta bort AC-adaptern från den självrengörande laddaren.
• Placera den självrengörande laddaren på en plan yta och tryck ner skäggstråna i avloppet (b) med en tandpetare eller liknande.

När lampan Låg/Status lyser

Meddelar att rengöringsvätskan ska bytas när Låg-lampan eller Status-lampan lyser i ca 5 sekunder när Select-knappen trycks ned.

Lampan på den självrengörande laddaren

Låg-lampan lyser.

Meddelandeinnehåll

Rengöringsvätskan måste bytas ut inom ca 7 dagar. Förbered rengöringsmedlet.

Lampan på den självrengörande laddaren

Status-lampan lyser.

Meddelandeinnehåll

Byt ut rengöringsvätskan. (Andra lägen än "AUTO" kan användas även om det inte byts ut).
Om du misstänker att det inte är dags att byta rengöringsvätskan ännu.
- År rengöringsvätskebehållaren ditsatt på rätt sätt?
- Står den självrengörande laddaren på en plan yta? - Används den självrengörande laddaren utanför rekommenderat temperaturområde för användning? (Endast läget "Laddning" kan användas).

Vanliga frågor och svar

Fråga Svar

Behöver denna produkt innerblad?

Ytterblad och innerblad är integrerade i ytterbladsenheten.

Fråga Svar

Varför tar läget "Torkning/laddning" längre än läget "AUTO"?

Kan jag fylla på den självrengörande laddaren med vatten när rengöringsvätskenivån har sjunkit?

Kan den självrengörande laddaren användas för att rengöra andra modeller?

Kommer batteriet att försämras om det inte används under en längre tid?

Kan jag ladda rakapparaten efter varje användning?

Det beror på att det är olika lång torkningstid. Torkningstiden i läget "Torkning/laddning" är längre eftersom det kan finnas kvar fukt på andra ställen än ytterbladsenheten efter att rakapparaten har rengjorts och sköljts med vatten.

Fyll inte på med vatten eftersom rengöringsegenskaperna försämras. Byt ut rengöringsvätskan.

Detta kan orsaka fel, så använd den inte med andra modeller.

Batteriet kommer att försämras om det inte används under 6 månader eller mer så se till att en full uppladdning görs åtminstone var 6:e månad. Batteriet som används är ett litiumjonbatteri, så laddning efter varje användning kommer inte att påverka batteriets livslängd.

Fråga Svar

Varför bör adaptern kopplas ifrån efter laddning?

Vad innehåller den avsedda oljan och rengöringsmedlet?

Varför piper apparaten två gånger efter att den slagits av?

Batteriprestandan påverkas inte om det laddas i mer än en timme, men adaptern bör kopplas ifrån av säkerhetsskäl och för att spara el.

Olja: Flytande paraffin Rengöringsmedel: Icke-joniserat ytrengöringsmedel, antibakteriellt medel, smörjmedel och doftämne.

Ljudet indikerar att ▶ batterikapaciteten håller på att bli låg. Ladda apparaten.

Felsökning

Utför följande åtgärder. Om problemet fortfarande inte kan avhjälpas eller om alla lampor på den självrengörande laddaren blinkar ska du kontakta butiken där du köpte produkten eller ett servicecenter som är auktoriserat av Panasonic för reparation.

▶ Självrengörande laddare

Problem Åtgärd
Ytterbladsenheten har inte blivit ordentligt rengjort.	Om rakapparaten inte rengjorts på mer än 2 veckor, rengör först med rengöringsborsten för att ta bort skäggstubb.(Se sidan 274.)
	Fyll inte på rengöringsmedel och vatten förutom när du byter rengöringsvätska.Detta kan försämra rengöringsfunktionen.(Se sidan 275.)
	Efter rengöring kan oljeliknande droppar finnas kvar på bladramen. Detta är den smörjande komponenten i rengöringsvätskan och innebär inte något problem. Du kan torka av det med en mjuk trasa.
Ytterbladsenheten är inte torr eller är klibbig.	Ytterbladsenheten torkar långsamt beroende på temperaturförhållanden.Kör läget “Torkning/Laddning” igen och torka av med en mjuk trasa innan rakning.

Problem Åtgård
Ytterbladsenheten spricker eller deformeras under rengöring.	För inte in några främmande föremål i laddaren.Avlägsna främmande föremål i rengöringsfacket. (Se sidan 275.)
	Byt ut ytterbladsenheten. (Se sidan 274.)
Rengöringsvätskan har bildat skum.	Om du blandar tvålvatten eller handtvål med rengöringsmedlet eller använder annat rengöringsmedel, så kommer rengöringsvätska att skumma.Använd den självrengörande laddaren efter det att rakapparaten har tvättats och torkats noggrant.
	Byt ut rengöringsvätskan. (Se sidan 275.)
Rengöringsvätska har samlats i rengöringsfacket.	Ta bort skräp etc. som har samlats i botten av rengöringsfacket. (Se sidan 275.)
	Om du använder den självrengörande laddaren när rakapparaten är blöt eller om det finns tvål eller rakgel på rakapparaten, så kan rengöringsvätska samlas i rengöring facket.
Problem Åtgärd
Rengöringsvätskan har läckt ut från rengöringsvätskebehållaren.	Tryck inte på knappen för att ta bortrengöringsvätskebehållaren när något av lägena är aktiva.
	Placera den självrengörande laddaren horisontellt.
	Om du använder den självrengörande laddaren när rakapparaten är blöt eller om det finns tvål eller rakgel på rakapparaten, så kan rengöringsvätska läcka ut.
Rengöringsvätskebehållaren kan inte tas bort.	Placera den självrengörande laddaren på en hård, plan yta. (Se sidan 269.)

Problem Åtgärd
Läget startar inte.	Kontrollera att AC-adaptern är ansluten till den självrengörande laddaren och till ett vägguttag. (Se sidan 271.)
	Försäkra dig om att rakapparaten är ordentligt fäst till den självrengörande laddaren. (Se sidan 271.)
	Rengörings- eller torkningsfunktionen kanske inte fungerar om den omgivande temperaturen är för låg (ca 0 °C eller lägre).
	Kontrollera om status-lampan lyser. (Se sidan 276.)
Rakapparaten laddas inte.	Torka försiktigt av bakre terminal huvudenhet och laddningsuttagen på den självrengörande laddaren med en trasa eller en pappersnäsduk fuktad med vatten.

Problem Åtgärd		Problem Åtgärd
Avger ett högt ljud.	Vid rengöring:Den självrengörande laddaren avger ett högt ljud på grund av rengöring av ytterbladsenheten.Efter rengöring:Den självrengörande laddaren avger ett högt ljud på grund av avlägsnandet av vattendroppar för att påskynda torkningen.Ljudet efter rengöring skiljer sig från ljudet vid rengöring.Vattennivån har sjunkit och det tar bort vattendroppar från ytterbladsenheten efter rengöring.Detta indikerar inte ett problem.	Rengör lampan ( [IMAGE] lyser.(Den släcks efter ca 1 minut).	► Rengör bladen med hjälp av den självrengörande laddaren eller genom att använda läget ljudvibrationsrengöring.Beroende på skäggets tjocklek eller hur mycket skäggstubb som samlats i rakapparaten, kan rakningssensorn sluta reagera och ljudet från apparatens motor kommer då inte att förändras.Detta är inte onormalt.Beroende på typen eller kvantiteten av rakgel så reagerar eventuellt inte rakningssensorn.Detta är normalt.Eventuellt så reagerar inte rakningssensorn om batterikapaciteten är låg. Om detta händer, ladda rakapparaten.Applicera olja. (Se sidan 273.) Rakningssensorn reagerar eventuellt inte om det inte finns tillräckligt med olja på ytterbladsenheten.
► Rakapparat
Problem Åtgärd
Strömbrytaren slås inte PÅ.	Apparaten kanske inte låses upp beroende på användaromständigheter.Placera apparaten på bordet och plocka sedan upp den igen. Om den inte fungerar, tryck och håll ned strömbrytaren i mer än 2 sekunder för att påtvinga upplåsning av apparaten.

Problem Åtgärd
Rakningssensorn reagerar trots att rakapparaten inte är i kontakt med huden.	Gör rent rakapparaten från rester av skäggstubb.Rengör ytterbladsenheten med borsten. (Se sidan 274.)► Om apparaten samlat på sig mycket stubb, plocka bort bladramen och skölj under rinnande vatten.(Se sidan 272.)
	Byt ut ytterbladsenheten.Förväntad livslängd för ytterbladsenhet:Cirka 18 månader
Kort användningstid även efter full laddning.	Även om rakapparaten kan användas cirka 2 veckor efter en full laddning (vid torr rakning i 3 minuter per dag), kan antalet dagar som den kan användas att minska beroende på hur rakapparaten används (till exempel, när den används för våt rakning).► Applicera olja.► Rengör rakapparaten.När antalet användningstillfällen per laddning börjar minska, håller batteriet på att bli uttjänt.

Problem Åtgärd
Rakapparaten fungerar inte efter laddning.	Använd apparaten i en omgivande temperatur på cirka 5 °C eller högre.Batteriet är uttjänt.Rakapparaten fungerar inte med AC-adaptern inkopplad.Rakapparaten kan användas efter tillräcklig laddning när AC-adaptern har kopplats bort.
Drivljudet förändras under rakning.	Rakningssensorn är igång.Ljudet förändras beroende på hur kraftig skäggväxten är.
Avger ett högt ljud.	Applicera olja.Bladen rör sig inte smidigt om det inte finns någon olja på ytterbladsenheten och kräver mer ström.Rakapparaten avger ett högt ljud pga. den linjära motorn.Detta indikerar inte ett problem.Kontrollera att ytterbladsenheten sitter fast ordentligt.Rengör ytterbladsenheten med borsten. (Se sidan 274.)Tvätta ytterbladsenheten med vatten. (Se sidan 272.)
Lukten blir starkare.	Rengör rakapparaten.

Problem Åtgärd

Ytterbladsenheten blir het.	► Applicera olja.
	► Byt ut ytterbladsenheten om den är skadad eller deformerad.(Se sidan 274.)
Rakresultatet blir inte lika hudnära som förut.	► Rengör rakapparaten.
	► Applicera olja.
	► Byt ut ytterbladsenheten.Förväntad livslängd för ytterbladsenhet:Cirka 18 månader

Service

Kontakt

Var god besök Panasonic hemsida http://www.panasonic.com eller kontakta en auktoriserad serviceverkstad (du hittar kontaktinformation på den paneuropeiska garantisedeln) om du behöver information eller om rakapparaten eller kabeln skadas.

Utbytbara delar

Utbytbara delar kan inhandlas hos din återförsäljare eller servicecenter.

Utbytbara delar för ES-LS9A	Ytterbladsenhet WES9600
Specialrengöringsmedel för rengörings & laddningssystem för rakapparat
Smörjolja WES003P

Batterilivstid

Batteriets livslängd är 3 år. Batteriet i rakapparaten får inte bytas av användaren. Byt ut batteriet hos en auktoriserad serviceverkstad.

Miljöskydd och återvinningsbara material

Denna rakapparat har ett litiumjonbatteri. Var noga med att avyttra batteriet på en för ändamålet avsedd plats, om sådan finns på orten där du bor.

Avfallshantering av produkter och batterier

Endast för Europeiska Unionen och länder med återvinningssystem

Dessa symboler på produkter, förpackningar och/eller medföljande dokument betyder att förbrukade elektriska och elektroniska produkter och batterier inte får blandas med vanliga hushållssopor.

För att gamla produkter och använda batterier ska hanteras och återvinnas på rätt sätt ska dom lämnas till passande uppsamlingsställe i enlighet med nationella bestämmelser.

Genom att sortera korrekt hjälper du till att spara värdefulla resurser och förhindrar eventuella negativa effekter på människors hälsa och på miljön.

För mer information om insamling och återvinning kontakta din kommun.

Olämplig avfallshantering kan beläggas med böter i enlighet med nationella bestämmelser.

Notering till batterisymbolen (nedanför)

Denna symbol kan användas i kombination med en kemisk symbol. I detta fall uppfyller den de krav som ställs i direktivet för den aktuella kemikalien.

Avfallshantering av det inbyggda laddbara batteriet

Ta ur det inbyggda laddbara batteriet innan du kastar rakapparaten.

Batteriet måste kasseras på ett säkert sätt.

Lämna in batteriet på en återvinningsstation för batterier om en sådan finns.

Bilden på nästa sida är endast avsedd för kassering av rakapparaten, inte för reparation. Om du själv plockar isär rakapparaten kommer den inte längre att vara vattentät, vilket kan orsaka funktionsfel.

• Avlägsna rakapparaten från AC-adaptern.
• Tryck på strömbrytaren för att slå på strömmen och låt sedan strömmen vara på till dess att batteriet är helt urladdat.
• Genomför steg ① till ⑤, lyft batteriet och avlägsna det.
• Var försiktig så att inte plus- och minuspolerna på borttagna batterier kortsluts och isolera polerna genom att sätta tejp på dem.

Driftspänning	Se AC-adapterns märkplåt.(automatisk spänningskonvertering)
Motorspänning	3,6 V---
Laddningstid Cirka	1 timme
Luftburetakustiskt buller	I rakningsläge: 64 (dB (A) re 1 pW)I trimmerläge: 65 (dB (A) re 1 pW)

Denna produkt är endast avsedd för användning i hemmet.

Mer information om produktens energieffektivitet finns på vår webbplats, www.panasonic.com, där man anger modellnumret i sökfunktionen.

Panasonic

Käyttöohjeet

Puhdista teräverkon kehys
