Tipo de producto	Maquinilla de afeitar recargable
Marca	Panasonic
Modelo	ES-LS9A
Alimentación	Adaptador CA (RE7-87) y batería de iones de litio 3,6 V
Tiempo de carga	Aprox. 1 hora (carga rápida de 3 minutos para un afeitado)
Autonomía	Aprox. 2 semanas (basado en 3 min de afeitado seco al día)
Uso	Afeitado seco o húmedo, utilizable en la ducha
Sistema de afeitado	Rejilla de protección del sistema con cuchillas internas integradas
Funciones principales	Sensor de barba, recortadora de precisión, rodillos suaves, bloqueo inteligente
Modos de limpieza	Cargador autolimpiante (modos Auto, Secado/Carga), limpieza con agua con modo de vibración sónica
Aceite de lubricación	WES003P
Detergente especial	WES4L03 (para cargador autolimpiante)
Piezas de repuesto	Rejilla de protección del sistema (WES9600)
Vida útil de la rejilla	Aprox. 18 meses (3 min/día)
Estanqueidad	Utilizable en la ducha, lavable con agua
Seguridad	Bloqueo automático del botón de encendido, protección contra sobrecalentamiento, parada en caso de anomalía
Temperatura de carga	10 °C a 35 °C
Temperatura de uso	5 °C o más
Accesorios incluidos	Estuche de transporte, cepillo, aceite, detergente, adaptador CA, cargador autolimpiante (RC9-23)
Reciclaje	Batería de iones de litio extraíble, respetar la normativa local
Uso	Solo doméstico

Preguntas frecuentes - ESLS9A PANASONIC

¿Esta maquinilla de afeitar requiere cuchillas internas?

No, las rejillas de protección y las cuchillas internas están integradas en la rejilla de protección del sistema.

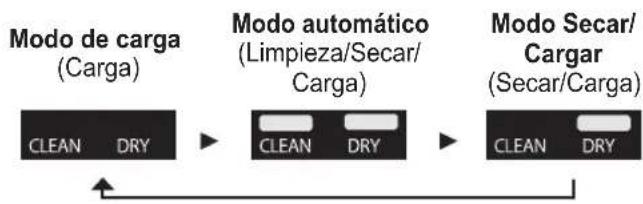

¿Por qué el modo Secado/Carga es más largo que el modo Automático?

El tiempo de secado se prolonga porque puede haber exceso de humedad en otras partes de la maquinilla después de un enjuague con agua.

¿Puedo llenar de agua el cargador autolimpiante si el nivel de líquido baja?

No, no agregue agua ya que deteriora la función de limpieza. Debe cambiar el líquido de limpieza.

¿Se puede usar el cargador autolimpiante para otros modelos?

No, puede provocar un mal funcionamiento. Úselo solo con el modelo ES-LS9A.

¿Se deteriora la batería si no se usa durante mucho tiempo?

Sí, si no usa la maquinilla durante más de 6 meses, cargue completamente la batería al menos una vez cada 6 meses para evitar el deterioro.

¿Puedo cargar la maquinilla después de cada uso?

Sí, la batería de iones de litio se puede cargar después de cada uso sin afectar su vida útil.

¿Por qué desconectar el adaptador después de la carga?

Por razones de seguridad y para ahorrar energía. Cargar más de una hora no afecta la batería.

¿Cuáles son los componentes del aceite y del detergente?

El aceite es parafina líquida. El detergente contiene un tensioactivo no iónico, un agente antimicrobiano, un lubricante y un agente perfumante.

¿Por qué el aparato suena dos veces al apagarse?

Este sonido indica que el nivel de batería es bajo. Por favor, cargue el aparato.

El sensor de barba no responde, ¿qué hacer?

Verifique el grosor de la barba, la cantidad de vellos en el cabezal, el tipo de gel de afeitar, el nivel de batería y aplique aceite en la rejilla de protección. No necesariamente es una falla.

MANUAL DE USUARIO ESLS9A PANASONIC

Instrucciones de funcionamiento

Precauciones de seguridad......152

Información importante .... 156

Identificación de las partes ..... 157

Preparación......158

Forma de uso....160

Limpieza completa 163

Sustitución de la lámina exterior ..... 165

Sustitución del líquido de limpieza.....166

Cuando la lámpara de estado o la lámpara inferior se iluminan.... 167

Preguntas frecuentes....168

Solución de problemas....169

Servicio.... 175

Para protección ambiental y reciclaje de materiales....175

Especificaciones .... 177

Gracias por comprar este producto Panasonic.

Antes de poner esta unidad en funcionamiento, lea las instrucciones en su totalidad y guárdelas para su uso en el futuro.

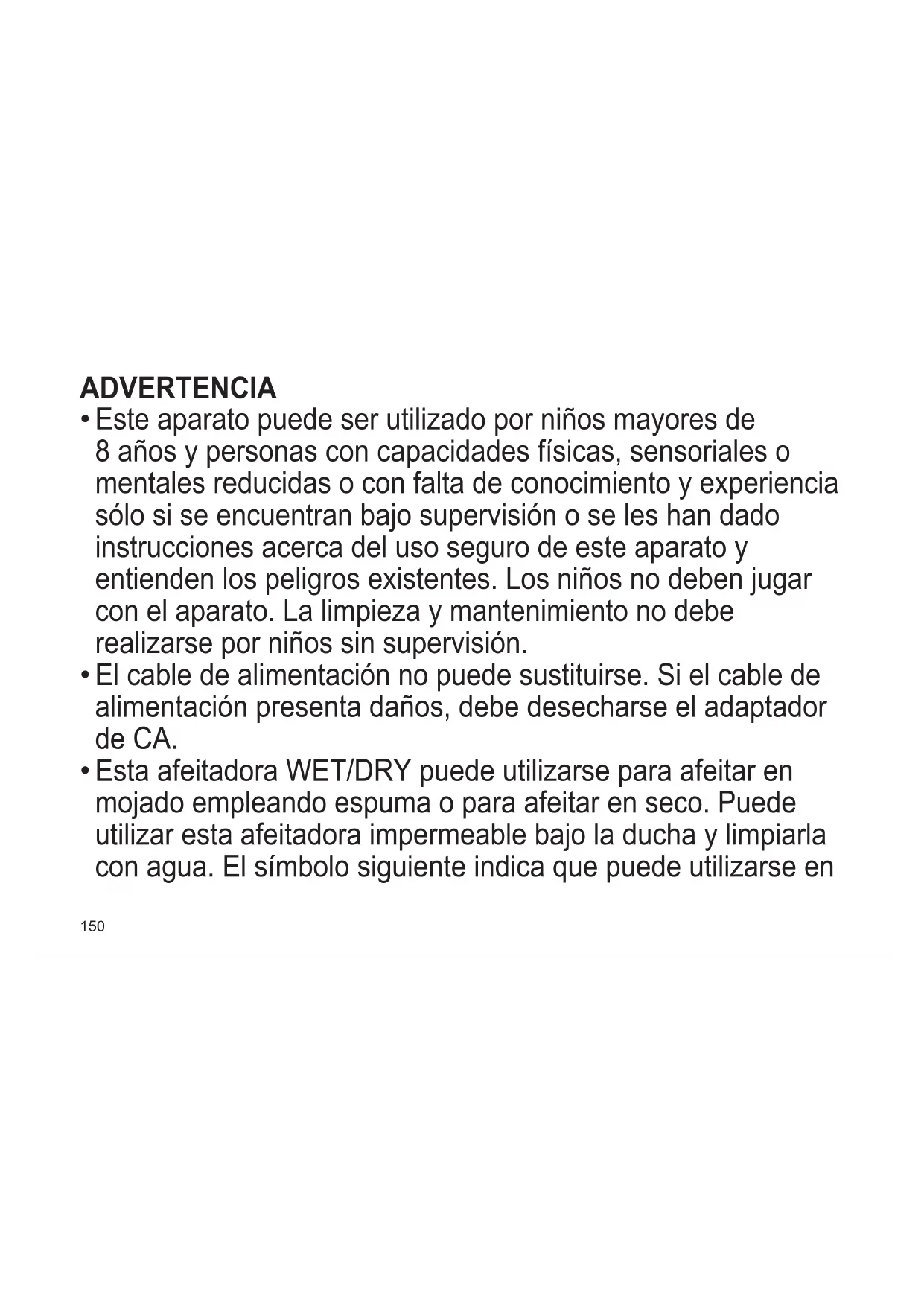

ADVERTENCIA

• Este aparato puede ser utilizado por niños mayores de 8 años y personas con capacidades físicas, sensoriales o mentales reducidas o con falta de conocimiento y experiencia sólo si se encuentran bajo supervisión o se les han dado instrucciones acerca del uso seguro de este aparato y entienden los peligros existentes. Los niños no deben jugar con el aparato. La limpieza y mantenimiento no debe realizarse por niños sin supervisión.
• El cable de alimentación no puede sustituirse. Si el cable de alimentación presenta daños, debe desecharse el adaptador de CA.
• Esta afeitadora WET/DRY puede utilizarse para afeitar en mojado empleando espuma o para afeitar en seco. Puede utilizar esta afeitadora impermeable bajo la ducha y limpiarla con agua. El símbolo siguiente indica que puede utilizarse en

una bañera o ducha.

- No utilice un adaptador de CA ni un recargador de limpieza automática distintos de los suministrados para ningún fin. Asimismo, no utilice otro producto con el adaptador de CA ni el recargador de limpieza automática suministrados.

(Consulte la página 157.)

- El siguiente símbolo indica que se necesita una unidad de alimentación para conectar el aparato eléctrico a la red de suministro. La referencia de tipo de unidad de alimentación está marcada cerca del símbolo.

Precauciones de seguridad

Asegúrese de seguir estas instrucciones.

Para evitar accidentes, lesiones o daños materiales, siga las instrucciones que se muestran a continuación.

la siguiente tabla indica el grado de daño causado por el funcionamiento incorrecto.

⚠ PELIGRO	Indica un peligro potencial que resultará en una lesión grave o la muerte.
⚠ ADVERTENCIA	Indica un peligro potencial que podría causar una lesión grave o la muerte.
⚠ PRECAUCIÓN	Indica un peligro potencial que podría causar una lesión leve o daños materiales.

los símbolos se clasifican y explican del modo siguiente.

○ Este símbolo indica prohibición.

! Este símbolo indica un requisito que se debe seguir.

ADVERTENCIA

▶ Este producto

Este producto incorpora una batería recargable.

No lo arroje al fuego ni lo exponga a altas

○ temperaturas. Asimismo, no lo cargue, utilice ni coloque en un entorno con temperaturas elevadas.

-De lo contrario, podría provocar un sobrecalentamiento, un incendio o una explosión.

No lo modifique ni lo repare.

- De lo contrario, podría provocar un incendio, una descarga eléctrica o sufrir lesiones.

Póngase en contacto con un centro de servicio autorizado para su reparación (cambio de batería, etc.).

Nunca lo desmonte, excepto cuando se deshaga del producto.

- De lo contrario, podría provocar un incendio, una descarga eléctrica o sufrir lesiones.

ADVERTENCIA

En caso de anomalía o fallo de funcionamiento Suspenda inmediatamente el uso y retire el adaptador de CA si hay una anomalía o avería.
- De lo contrario, podrían producirse un incendio, descargas eléctricas o lesiones.

- La unidad principal, el recargador de limpieza automática, el adaptador de CA o el cable están deformados o anormalmente calientes.
- La unidad principal, el recargador de limpieza automática, el adaptador o el cable huelen a quemado.
- Se escucha un ruido extraño durante el uso o al cargar la unidad principal o el recargador de limpieza automática.
- Solicite inmediatamente una revisión o reparación en un centro de servicio autorizado.

▶ Alimentación

No conecte ni desconecte el adaptador a una toma de corriente si tiene las manos mojadas.

- De lo contrario, podría sufrir descargas eléctricas o lesiones.

No sumerja el adaptador de CA ni el recargador de limpieza automática en agua ni los lave con agua. No coloque el adaptador de CA ni el recargador de limpieza automática cerca de un lavabo o una bañera llenos de agua.

No utilice el aparato si el adaptador de CA está estropeado o si la clavija del cable de alimentación queda floja al conectarla en una toma de corriente.

No dañe el cable ni la clavija del cable de alimentación.

- No altere, modifique, doble ni tire enérgicamente del cable o la clavija del cable de alimentación. Asimismo, no coloque objetos pesados encima del cable, ni retuerza o pellizque el mismo.

-De lo contrario, podría provocar una descarga eléctrica o un incendio debido a un cortocircuito.

No lo utilice de manera que supere la capacidad nominal de la toma de corriente o del cableado.

- Superar el valor nominal al conectar demasiados enchufes a una toma de corriente puede causar un incendio debido al sobrecalentamiento.

Introduzca por completo la clavija del cable de alimentación.

-De lo contrario, podría producirse un incendio o una descarga eléctrica.

Desconecte el adaptador de CA al limpiar con agua el cuerpo principal.

-De lo contrario, podría sufrir una descarga eléctrica o lesiones.

ADVERTENCIA

Limpie regularmente la clavija del cable de alimentación y la clavija del aparato para evitar la acumulación de polvo.

-De lo contrario, podría provocar un incendio debido a un fallo del aislamiento provocado por la humedad.

▶ Evitar accidentes

Las personas que utilizan un dispositivo electrónico médico implantado en su cuerpo como por ejemplo un marcapasos, no deben permitir que la unidad toque la piel donde se encuentra implantado el dispositivo.

- De lo contrario, podría producirse accidentes o enfermedades.

No la coloque al alcance de los niños o bebés. No les permita utilizarla.

- Introducir las piezas o accesorios en la boca puede provocar accidentes y lesiones.

No utilice ni almacene el recargador de limpieza automática encima de otros dispositivos eléctricos.

- De lo contrario, podrían producirse una descarga eléctrica provocada por un derrame de líquido o un incendio debido a un cortocircuito.

Si se ingiere el detergente o el aceite de forma accidental, no induzca el vómito; beba abundante agua y póngase en contacto con un médico.

Si el detergente o el aceite entra en contacto con los ojos, aclárelos inmediatamente y a fondo con agua corriente y póngase en contacto con un médico.

- El incumplimiento de estas instrucciones puede tener como consecuencia problemas físicos.

Si el detergente entra en contacto con la piel, lávela inmediatamente y a fondo con jabón.

Si siente la piel irritada en cualquier parte del cuerpo, deje de utilizar el producto inmediatamente y póngase en contacto con un médico.

- El incumplimiento de estas instrucciones puede tener como consecuencia lesiones físicas o heridas cutáneas.

PRECAUCIÓN

▶ Proteger la piel

No ejerza una presión excesiva al aplicar la lámina exterior sobre el labio o cualquier otra parte de la cara. No aplique la lámina exterior directamente sobre imperfecciones de la piel o heridas.

- Si lo hace, podría sufrir lesiones en la piel.

No presione con fuerza la lámina exterior. Evite, además, tocar la lámina exterior con los dedos o las uñas cuando utilice el aparato.

No utilice este producto para el pelo de la cabeza o cualquier otra parte del cuerpo.

-De lo contrario, podría provocar sufrir lesiones cutáneas o reducir la vida de la lámina exterior.

⚠️ PRECAUCIÓN

No retire la afeitadora del recargador de limpieza automática durante el uso el modo "Automático" o el modo "Secar/Cargar".

-Si lo hace, podría sufrir quemaduras producidas por la elevada temperatura alrededor de la lámina exterior.

Verifique que la lámina exterior no presente grietas ni esté deformada antes de usar.

- De lo contrario, podría sufrir heridas en la piel.

Tenga en cuenta las siguientes precauciones No permita que objetos metálicos o suciedad se introduzcan en la clavija del cable de alimentación o en la clavija del aparato.

- De lo contrario, podría provocar una descarga eléctrica o un incendio debido a un cortocircuito.

No comparta su afeitadora con sus familiares ni con otras personas.

- De lo contrario podría sufrir infecciones o inflamación.

No utilice el detergente para ningún otro fin que no sea lavar la lámina exterior.

- El uso con otros productos puede producir decoloración o agrietamiento.

Desconecte el adaptador de la toma de corriente cuando no esté cargando el aparato.

- De lo contrario, podría provocar descarga eléctrica o un incendio debido a una fuga eléctrica resultante de un deterioro del aislamiento.

Tenga cuidado al abrir el detergente, ya que la boquilla está afilada.

- De lo contrario, podría sufrir heridas.

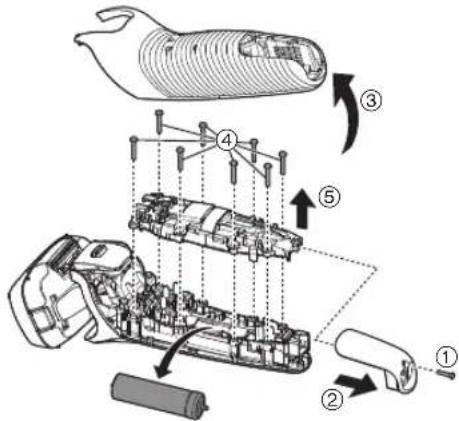

Manipulación de la batería extraída para la eliminación

⚠️ PELIGRO

• La batería recargable debe utilizarse exclusivamente con este aparato. No utilice la batería con otros productos.
• No cargue la batería una vez retirada del producto.
• No la arroje al fuego ni le aplique calor.
• No la golpee, desmonte, modifique o perfore con un clavo.
• No permita que los terminales positivo y negativo de la batería entren en contacto entre ellos a través de objetos metálicos.
• No transporte ni almacene la batería junto con joyas metálicas como por ejemplo collares u horquillas para el pelo.
• No utilice ni deje la batería allí donde quede expuesta a temperaturas elevadas, como por ejemplo bajo la luz solar directa o cerca de otras fuentes de calor.

- No pele el tubo.

-De lo contrario, podría provocar un sobrecalentamiento, un incendio o una explosión.

ADVERTENCIA

Tras retirar la batería recargable, manténgala fuera del alcance de los bebés y los niños.

-La batería produciría lesiones corporales si se ingiriera accidentalmente.

Si esto sucediera, consulte con un médico inmediatamente.

Si el líquido de la batería se filtra hacia fuera y entra en contacto con los ojos, no se frote y enjuague los ojos con abundante agua del grifo.

-De lo contrario, podría provocar lesiones oculares. Consulte con un médico inmediatamente.

PRECAUCIÓN

Si el líquido de la batería se filtra hacia fuera y entra en contacto con la piel o la ropa, enjuague con agua del grifo.

- De lo contrario, podría provocar inflamaciones.

Información importante

• Afeítese con espuma durante tres semanas y observe la diferencia. Su afeitadora Panasonic en Mojado/Seco requiere algo de tiempo para ajustarse debido a que su piel y barba necesitan alrededor de un mes para acostumbrarse a un nuevo método de afeitado.

• Si limpia la afeitadora con agua, no utilice agua salada ni agua caliente. No moje la afeitadora durante un largo periodo de tiempo.

• Cargue el aparato correctamente según estas instrucciones de funcionamiento. (Consulte la página 158 "Carga de la afeitadora".)

• Este aparato contiene una batería que solo puede ser sustituida por personas cualificadas. Póngase en contacto con un centro de servicio autorizado para conocer los detalles de la reparación.

Tenga en cuenta las siguientes precauciones

▶ Durante el uso

• No permita que la lámina exterior entre en contacto con un objeto duro.
  De lo contrario, la lámina exterior podría resultar dañada, ya que es muy delgada y se deforma fácilmente.
• No permita que el aparato sufra caídas o impactos contra otros objetos.
  De lo contrario, puede provocar lesiones.

• No deje el detergente en un lugar con temperaturas elevadas.
  De lo contrario, podría deteriorarse.
• Limpie inmediatamente cualquier resto de líquido de limpieza que haya podido derramarse. El contacto prolongado puede ocasionar decoloración de los productos de cuero o los suelos de madera.

▶ Durante el almacenamiento

- Después del uso, guarde la afeitadora en un lugar poco húmedo. De lo contrario, puede producirse un fallo de funcionamiento debido a la condensación o la oxidación.

- Asegúrese de colocar la afeitadora en su tapa protectora cuando deba transportarla o almacenarla.

De lo contrario, podría provocar lesiones cutáneas o reducir la vida de la lámina exterior.

- No seque la unidad principal con un secador o un calefactor.

De lo contrario, puede producirse un fallo de funcionamiento o las piezas pueden deformarse.

- No deje la afeitadora con el marco de la lámina extraído expuesta a la luz solar directa.

De lo contrario, la goma impermeable puede deteriorarse, degradando así la función impermeable y ocasionando un fallo en el funcionamiento.

Identificación de las partes

A Cuerpo principal

① Tapa protectora
②Lámina exterior
③ Marco de la lámina
④Rodillos lisos

- Sirven para deslizarse por la piel más fácilmente.

⑤ Botones de liberación del marco de la lámina
⑥ Interruptor de encendido
⑦ Pantalla de lámpara a. Luz indicadora de la capacidad de batería

b. Lámpara de limpieza (☐)
c. Indicador luminoso de bloqueo del interruptor (☐)
d. Lámpara de estado de carga (→)
e. Lámpara de revisión de lámina/cuchillas (☐)

⑧ Conexión del aparato

⑨ Sección de la lámina exterior

⑩ Botones de liberación de la lámina exterior
⑪ Cortapatillas
⑫ Mango del cortapatillas
⑬ Terminal posterior del cuerpo principal

B Recargador de limpieza automática (RC9-23)

⑭ Terminales de carga
⑮ Botón de extracción de la unidad del líquido de limpieza
⑯ Orificio de entrada
⑰ Toma del recargador de limpieza automática
⑱ Palanca de desbloqueo
⑲ Filtro del líquido de limpieza
⑳ Unidad del líquido de limpieza
②1 Lámpara de estado

②Lámpara inferior
②3 Lámpara de limpieza
⑳ Lámpara de secado
⑲ Botón de selección

© Adaptador de CA (RE7-87)

②6 Adaptador
⑳ Clavija del cable de alimentación
⑳ Cable
⑲ Clavija del aparato

Accesorios

D Estuche de viaje
E Escobilla de limpieza
F Aceite
G Detergente especial (Detergente)
H Instrucciones de funcionamiento
① Tarjeta de garantía

Puede haber gotas de agua en el recargador de limpieza automática en el momento de la compra, pero esto no supone ningún problema en relación con la higiene.

Quedan restos después de la inspección de fábrica.

Preparación

Carga de la afeitadora

• Apague la afeitadora.
• Limpie con un paño las gotas de agua del terminal posterior del cuerpo principal.

1 Inserte la clavija del aparato [C29] en el recargador de limpieza automática [B].

2 Retire la tapa protectora [A①] mientras presiona el lateral de la tapa e inserte la afeitadora en el recargador de limpieza automática.

1 2 3

- Introduzca lentamente la afeitadora en el recargador de limpieza automática, evitando dañar la lámina exterior.

3 Enchufe el adaptador [C②6] en una toma de corriente doméstica.

• Compruebe que la lámpara de estado de carga ( ) se ilumine.
• La carga está completa tras, aproximadamente, 1 hora.

4 Desconecte el adaptador una vez completada la carga.

Carga rápida

Aunque la batería se agote, puede afeitarse una vez después de una carga de 3 minutos. (Esto puede variar dependiendo del uso.)

Durante la carga

se ilumina.

El numero de la luz indicadora de la capacidad de batería aumentará a medida que avance la carga.

Cuando la carga se haya completado

Aparece "100%" y se apaga después de 5 segundos.

Notas

• Cuando cargue la afeitadora por primera vez o cuando no la haya utilizado durante más de 6 meses, el tiempo de carga puede variar o la luz de estado de carga (☐) podría no iluminarse durante unos minutos. Si mantiene la afeitadora conectada, finalmente se iluminará.

• La temperatura ambiente recomendada para la carga es de entre 10 °C y 35 °C. La lámpara de estado de carga (→) parpadeará rápidamente y la batería podría no cargarse correctamente en condiciones de temperatura extremadamente baja o alta.

• La afeitadora puede utilizarse durante 2 semanas aproximadamente con una carga completa.
  (En base a un afeitado diario en seco de 3 minutos, en un rango de temperatura ambiente de 20 °C a 30 °C).
  El número de días durante los que puede utilizarse varía en función de las condiciones que se indican a continuación:
  -Grosor de la barba

• Presión aplicada a la piel
• Frecuencia de uso del modo de limpieza por vibración sonora
• Si se producen ruidos desde un aparato de radio u otras fuentes mientras se esté utilizando o cargando el aparato, sitúese en otro lugar para utilizarlo.

Carga sin el recargador de limpieza automática

• Apague la afeitadora.
• Limpie con un paño las gotas de agua de la conexión del aparato.

1 Introduzca la clavija del aparato [C⑲29] en la afeitadora.
2 Enchufe el adaptador [C②6] en una toma de corriente doméstica.
3 Desconecte el adaptador una vez completada la carga.

No puede poner en funcionamiento la afeitadora mientras se está cargando.

Preparación del líquido de limpieza

La limpieza puede comenzar justo después del uso si se prepara previamente.
(Consulte la página 162.)
- Retire el adaptador de CA del recargador de limpieza automática.

1 Pulse el botón de extracción de la unidad del líquido de limpieza (①) y extraiga la unidad del líquido de limpieza (②) sobre una superficie dura y horizontal.

- Cuando se levante el recargador de limpieza automática o se coloque sobre una superficie blanda, como por ejemplo una alfombra, la palanca de desbloqueo no encajará correctamente en el recargador. En este caso, no podrá extraerse la unidad del líquido de limpieza.

2 Vierta agua corriente (①) y detergente (②) en la unidad del líquido de limpieza.

• Procure no dejar que el agua sobrepase el nivel marcado (a).
• Vierta el paquete entero de detergente.

3 Inserte lentamente la unidad del líquido de limpieza [B20] en el recargador de limpieza automática [B], hasta que oiga un clic.

• Para sustituir el líquido de limpieza, consulte la página 166.
• Utilice solamente el detergente especial para el recargador de limpieza automática para afeitadoras Panasonic. No hacerlo podría causar un funcionamiento incorrecto o un fallo.
• No incline el recargador de limpieza automática. Si lo hace, puede provocar un derrame o reducir el número de días que se puede usar el líquido de limpieza.
• Puede utilizar el líquido de limpieza durante aproximadamente 30 días si usa una vez al día. (Esto variará dependiendo del espesor de la barba y la temperatura ambiente.)

Forma de uso

Este aparato tiene una función de bloqueo automático, por lo que el interruptor de encendido se bloquea automáticamente, para evitar el funcionamiento accidental cuando no esté afeitando.

▶ Desbloquear el interruptor de encendido

El interruptor de encendido se desbloquea automáticamente cuando se agarra el cuerpo principal.

- Las luces indicadoras se encienden y se apagan después de aproximadamente 6 segundos.

▶ Bloquear el interruptor de encendido

Todas las luces indicadoras se apagan al soltar el cuerpo principal.

Las luces indicadoras se encienden y el interruptor de encendido se bloquea automáticamente después de 1 minuto.

- El indicador luminoso de bloqueo del interruptor (☐) se iluminará durante 6 segundos y se apagará.

- El sensor puede responder y el interruptor de encendido puede desbloquarse cuando se acerca un dispositivo eléctrico o un objeto metálico. Esto es normal.

Afeitado de la barba

1 Pulse y afeite.

- Se activará el "sensor de afeitado", que ajusta automáticamente la potencia según el espesor de la barba.

Afeitará con alta potencia cuando la barba sea espesa y reducirá la potencia en zonas en las que la barba es fina, para reducir la carga sobre la piel.

Consejos para un mejor afeitado

Aplique la lámina exterior perpendicularmente contra la piel y afeite deslizando lentamente la afeitadora sobre el rostro, en el sentido contrario al crecimiento de la barba.

- La barba bajo la barbilla y alrededor de la garganta se puede afeitar mejor si se estira la piel para que la barba sobresalga.

- Para evitar daños en la lámina exterior, no afeite solo con una parte de la lámina exterior.

2 Pulse cuando termine.

Cuando la capacidad de la batería es baja

Aparece "5%".

El aparato emite dos pitidos después de apagarlo.

- Puede afeitarse 1 o 2 veces después de que aparezca "5%". (Esto puede variar dependiendo de la utilización.)

Notas

• El aparato puede no funcionar cuando la temperatura ambiente sea de aproximadamente 5 °C o menos.
• Es posible que el sensor de afeitado no responda en función del tipo y la cantidad del gel de afeitado. Esto es normal.
• Dependiendo del grosor de la barba o de la cantidad de recortes de barba acumulados en el cabezal de la afeitadora, es posible que el sensor de afeitado no reacción y no cambie el sonido de funcionamiento. No se trata de un fallo.
• Para evitar un mal funcionamiento, coloque los dedos en el apoyo correspondiente mientras utiliza la afeitadora.
• El modo de limpieza por vibración sonora se activa cuando se pulsa el interruptor de encendido durante más de 2 segundos mientras la afeitadora no está funcionando. (Consulte la página 163.)
  No se puede afeitar en este modo.

▶ Utilización del cortapatillas

1. Deslice el mango del cortapatillas hacia arriba, hasta la posición "mm", de forma que el cortapatillas sobresalga.
2. Pulse y úsela.

Mantenga pulsado el botón superior (a) y deslice el mango del cortapatillas hacia abajo para hacer bajar el cortapatillas.

Consejos para un mejor uso

Aplique el borde del cortapatillas en perpendicular a la piel suavemente y muévalo hacia abajo lentamente.

Recortar las patillas

Afeitado previo de barbas largas

▶ Cambiar el cabezal de la afeitadora

Puede cambiar la acción del botón.

“

El cabezal de la afeitadora se mueve para evitar que queden zonas sin afeitar.

“”

Puede bloquear el cabezal de la afeitadora.

Limpieza, secado, carga

Recomendamos limpiar la afeitadora después de cada uso.

1 Inserte la afeitadora en el recargador de limpieza automática [B] y conecte el adaptador [C26] a una toma de corriente. (Consulte la página 158.)

1 2 1 2

• Compruebe que la lámpara de estado de carga (▶) se ilumine.
• Cuando la lámpara inferior o la lámpara de estado se iluminen, consulte la página 167.

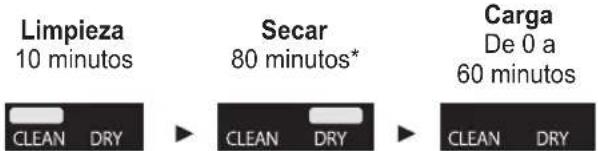

2 Pulse SELECT

La lámpara de limpieza y la lámpara de secado se iluminarán, y se iniciará el modo "Automático" después de aproximadamente 6 segundos.

- No es posible cambiar el modo una vez que se haya iniciado el modo "Automático".

Limpieza 10 minutos SECAR 80 minutos* Carga De 0 a 60 minutos CLEAN DRY CLEAN DRY CLEAN DRY

* Cuando la temperatura ambiente del recargador de limpieza automática sea baja (aprox. 15 °C o menos), el proceso de secado tardará hasta 170 minutos.

3 Retire el adaptador tras completar el modo seleccionado.

Limpie la afeitadora con agua o con la escobilla de limpieza una vez al mes.

(Consulte las páginas 163 a 165.)

La sección del cuello de la unidad principal

(a), el cortapatillas, los huecos de la lámina exterior, etc. no se pueden limpiar con el recargador de limpieza automática.

Cambio del modo del recargador de limpieza automática

El modo "Carga" se inicia cuando se conecta la afeitadora y el modo se puede cambiar al pulsar el botón de selección.

Notas

• No pulse el botón de extracción de la unidad del líquido de limpieza durante la limpieza, ya que el líquido de limpieza podría derramarse y provocar un funcionamiento incorrecto.
• El tiempo de secado puede aumentar en un entorno cuya temperatura ambiente sea de, aproximadamente, 15 °C o inferior.

La función Limpiar o Secar puede no funcionar con temperaturas bajas extremas (aprox. 0 °C o inferior).

- El detergente incluye un componente lubricante para mantener el afeitado suave sin aplicar aceite.

Limpieza completa

Limpieza con agua

- Apague la afeitadora y desconecte el adaptador de CA.

1 Aplique jabón de manos y un poco de agua en la lámina exterior [A②].

2 Pulse durante más de 2 segundos para activar el modo de limpieza por vibración sonora.

- Se suprimen las salpicaduras de espuma.

• Las luces indicadoras parpadean alternativamente.
• Después de aproximadamente 20 segundos, se apagará automáticamente, o puede apagarlo pulsando el interruptor de encendido.

3 Retire la sección de la lámina exterior [A⑨] y límpiela con agua corriente.

• Consulte la página 165 para extraer la sección de la lámina exterior.
• Las salpicaduras se reducen enjuagando la afeitadora en modo de limpieza por vibración sonora.
• Después de enjuagarla con agua, agite la afeitadora hacia arriba y abajo unas cuantas veces para eliminar el exceso de humedad y luego elimine las gotas de agua que queden con un paño seco.

4 Acople la sección de la lámina exterior y seque con el recargador de limpieza automática [B].

1 2 1 2

1. Inserte la afeitadora en el recargador de limpieza automática y conecte el adaptador a una toma de corriente.

- Compruebe que la lámpara de estado de carga (☐) se ilumine.

1. Pulse dos veces. La lámpara de secado se iluminará y se iniciará el modo "Secar/Cargar" después de aproximadamente 6 segundos.

- Es posible cambiar al modo "Automático" incluso si se ha iniciado el modo "Secar/Cargar".

Secar 180 minutos CNGAN DRY Carga De 0 a 60 minutos CLEAN DRY

5 Lubrique la afeitadora.

Suavizará el movimiento de la cuchilla y permitirá un afeitado agradable.

1. Aplique una gota de aceite en cada lámina exterior.
2. Levante el cortapatillas y aplique una gota de aceite.
3. Encienda la afeitadora y déjela funcionando por aproximadamente 5 segundos.
4. Apague la afeitadora y limpie el exceso de aceite de la lámina exterior con un paño suave.

▶ Secado de la afeitadora sin el recargador de limpieza automática

Séquelo a la sombra y aplique aceite.

• No utilice detergentes de cocina o baño distintos del jabón de manos. De lo contrario, podría provocar un funcionamiento incorrecto.
• Tenga cuidado de no golpear el cuerpo principal en el lavamanos o con cualquier otro objeto mientras está vaciando el agua. De lo contrario, podrían producirse problemas de funcionamiento.
• No utilice disolventes, bencina, alcohol, etc. De lo contrario, puede producirse un fallo de funcionamiento o las piezas pueden agrietarse o decolorarse. Limpie con agua jabonosa diluida.
• No utilice el recargador de limpieza automática mientras aún queden gotas de agua o restos de jabón en la afeitadora. Si lo hace, puede cambiar el nivel de concentración o la composición del líquido de limpieza en la unidad del líquido de limpieza, lo que puede degradar el rendimiento de la limpieza, esterilización, lubricación y secado. Esto podría causar también que el líquido de limpieza se derramase del recargador de limpieza automática.

Limpieza con la escobilla

Retire la sección de la lámina exterior. (Consulte esta página.)

Limpie la lámina exterior en las zonas indicadas por los círculos cada vez que utilice la afeitadora. De lo contrario, puede generarse un sonido anormal.

Utilice la escobilla larga para limpiar el marco de la lámina

[A③], la lámina exterior [A②], el cuerpo principal [A] y el cortapatillas [A⑪].

Sustitución de la lámina exterior

aparece en la pantalla de lámpara una vez cada 18 meses. (En base a un afeitado diario de 3 minutos) Le recomendamos verifique la lámina exterior cuando esta aparezca.

Pulse el interruptor de encendido durante más de 30 segundos para apagar.

Aunque no se apague justo después de la sustitución, se apagará automáticamente después de aproximadamente 7 usos.

lámina exterior

una vez cada 18 meses

▶ Cómo retirar la sección de la lámina exterior Pulse los botones de liberación del marco de la lámina [A⑤] y levante la sección de la lámina exterior [A⑨] hacia arriba.

▶ Cómo colocar la sección de la lámina exterior Después de girar la marca del marco de la lámina (✗) hacia la parte delantera, conecte con firmeza la sección de la lámina exterior [A⑨] a la afeitadora, hasta que se oiga un clic.

▶ Sustitución de la lámina exterior

1. Pulse los botones de liberación de la lámina exterior del sistema [A⑩] y tire de la lámina exterior del sistema hacia abajo [A②].

- No ejerza una presión excesiva sobre los botones de liberación de la lámina exterior.

De lo contrario, podría doblar la lámina exterior e impediría que el marco de la lámina se acoplara completamente.

1. Alinee la marca del marco de la lámina ( ) y la marca de la lámina exterior del sistema (△) y acóplelas con firmeza, hasta que se escuche un chasquido.

Nota

No tire el marco de la lámina.

Sustitución del líquido de limpieza

Si la lámpara de estado se ilumina durante 5 segundos cuando se pulsa el botón de selección, es necesario sustituir el líquido de limpieza.

- Aunque la lámpara de estado no se ilumine, sustituya el líquido de limpieza una vez transcurridos 6 meses.

1 Retire el adaptador de CA [©] y extraiga la unidad del líquido [B⑳]. (Consulte la página 159.)

2 Elimine el líquido de limpieza usado. - Se puede tirar por el desagüe.

3 Enjuague la unidad del líquido de limpieza.

• Vierta agua tal y como se muestra, mientras inclina la unidad del líquido de limpieza y la agita suavemente.
• Puede limpiar con el filtro del líquido de limpieza extraído.

Tras enjuagar, asegúrese de acoplar el filtro del líquido de limpieza.

4 Frote suavemente cualquier recorte de barba adherido al interior de la bandeja de limpieza (a) con un paño o pañuelo de papel humedecido con agua.

- Limpie las esquinas y las partes desniveladas de la bandeja de limpieza con un trozo de algodón humedecido con agua.

5 Prepare el nuevo líquido de limpieza. (Consulte la página 159.)

El símbolo de la izquierda significa "No lavar el recargador de limpieza automática con agua".

Notas

• El líquido de limpieza disminuirá cada vez que se use, pero no añada detergente ni agua excepto cuando sustituya el líquido de limpieza.
  De lo contrario, la función de limpieza podría deteriorarse.
• No limpie la unidad del recargador de limpieza automática con agua.
• No utilice disolventes, bencina, alcohol, etc. De lo contrario, puede producirse un fallo de funcionamiento o las piezas pueden agrietarse o decolorarse. Limpie con agua jabonosa diluida.

▶ Cuando el agua no se vacía de la bandeja de limpieza

- No vuelque el recargador de limpieza automática para vaciar el agua. De lo contrario vaciará también el líquido limpiador de la unidad del líquido de limpieza o provocará un mal funcionamiento del recargador de limpieza automática.

- Los recortes de barba pueden atascar la salida de agua de la parte inferior de la bandeja de limpieza. En este caso, no podrá limpiar ni secar la afeitadora.

1. Asegúrese de retirar el adaptador de CA del recargador de limpieza automática.

2. Coloque el recargador de limpieza automática sobre una superficie plana y empuje los recortes de la barba hacia el orificio de salida (b), utilizando un mondadientes, etc.

Cuando la lámpara de estado o la lámpara inferior se iluminan

Cuando la lámpara inferior o la lámpara de estado se iluminan durante aproximadamente 5 segundos al pulsar el botón de selección, notifica que el líquido de limpieza debe sustituirse.

Lámpara del recargador de limpieza automática

La lámpara inferior se ilumina.

Contenido de la notificación

Es necesario sustituir el líquido de limpieza en 7 días aproximadamente. Prepare el detergente.

Lámpara del recargador de limpieza automática

Contenido de la notificación

La lámpara de estado se ilumina.

Sustituya el líquido de limpieza.(Se pueden usar modos distintos del “Automático” aunque no se sustituya.)Si cree que todavía no es necesaria la sustitución.¿La unidad del líquido de limpieza está correctamente acoplada?¿El recargador de limpieza automática está colocado en una superficie nivelada?¿El recargador de limpieza automática se utiliza fuera del rango recomendado de temperatura de uso?(Solo puede utilizarse el modo “Carga”.)

Preguntas frecuentes

Pregunta Respuesta
¿Este producto requiere cuchillas internas?	Las láminas exteriores y las cuchillas internas están integradas en la lámina exterior del sistema.

Pregunta Respuesta
¿Por qué el modo “Secar/Cargar” tarda más que el modo “Automático”?	Esto se debe a la diferencia en el tiempo de secado.Se ajusta un tiempo de secado para el modo “Secar/Cargar” más prolongado debido a que puede quedar humedad en las zonas que no sean la lámina exterior una vez que se ha enjuagado y aclarado con agua la afeitadora.
¿Puedo rellenar el recargador de limpieza automática con agua cuando haya disminuido el nivel del líquido de limpieza?	No rellene con agua, ya que hacerlo podría deteriorar la función de limpieza.Sustituya el líquido de limpieza.
¿Se puede utilizar el recargador de limpieza automática para lavar otros modelos?	De lo contrario, pueden producirse problemas de funcionamiento; no lo utilice con otros modelos.
¿La batería se deteriorará si no se utiliza durante un periodo de tiempo prolongado?	La batería se deteriorará si no se utiliza durante más de 6 meses; asegúrese de realizar una carga completa una vez cada 6 meses, como mínimo.
¿Puedo cargar la afeitadora después de cada uso?	La batería es de iones de litio, por lo que cargarla después de cada uso no tendrá efecto en su duración.

Pregunta Respuesta

¿Por qué debe desconectarse el adaptador después de la carga?	Cargar la batería durante más de 1 hora no afectará al rendimiento de la batería, pero desconecte el adaptador por seguridad y para ahorrar energía.
¿Qué componentes contienen el aceite especial y el detergente?	Aceite: parafina líquidaDetergente: agente tensoactivo no iónico, agente antimicrobiano, lubricante y fragancia.
¿Por qué el aparato emite dos pitidos después de apagarlo?	El sonido indica que la capacidad de la batería es baja. Cargue el aparato.

Solución de problemas

Lleve a cabo las acciones que se indican a continuación. Si aún no se pueden resolver los problemas o parpadean todas las lámparas del recargador de limpieza automática, póngase en contacto con el establecimiento en la que compró la unidad o con un centro de servicio autorizado por Panasonic para realizar la reparación.

▶ Recargador de limpieza automática

Problema Acción
La lámina exterior no se ha lavado a fondo.	Si la afeitadora no se limpiadurante más de 2 semanas, primero deberá limpiarla con la escobilla de limpieza para eliminar los recortes de barba.(Consulte la página 165.)
	No añada detergente y agua excepto cuando cambie el líquido de limpieza.De lo contrario, la función delimpieza podría deteriorarse.(Consulte la página 167.)
	Tras la limpieza, pueden quedar gotitas de aceite en el exterior del marco de la lámina.Este es el componente lubricante del líquido delimpieza y esto no indica una problema. Puede eliminarlas con un paño suave.
La lámina exterior no está seca o está pegajosa.	Es posible que la lámina exterior no se sequerápidamente debido a las condiciones de temperatura.Efectúe de nuevo el modo “Secar/Cargar” o limpie con un pañosuave antes de realizar el afeitado.
La lámina exterior se agrieta o deforma durante la limpieza.	No introduzca objetos extraños en el recargador.Retire los objetos extraños de la bandeja de limpieza.(Consulte la página 166.)
	Sustituya la lámina exterior.(Consulte la página 165.)
El líquido de limpieza ha formado espuma.	Si mezcla agua jabonosa o jabón de manos con el detergente o utiliza otro detergente, el líquido de limpieza formará espuma.Utilice el recargador de limpieza automática tras lavar y secar minuciosamente la afeitadora.
	Sustituya el líquido de limpieza.(Consulte la página 166.)

Problema Acción
El líquido de limpieza se ha acumulado en la bandeja de limpieza.	Elimine cualquier resto de suciedad, etc. que se haya acumulado en la salida de la agua de la parte inferior de la bandeja de limpieza.(Consulte la página 167.)
	Si utiliza recargador de limpieza automática cuando la afeitadora esté mojada o cuando la afeitadora tenga jabón o gel de afeitar, es posible que se acumule líquido de limpieza en la bandeja de limpieza.
Se ha filtrado líquido de limpieza de la unidad del líquido de limpieza.	No pulse el botón de extracción de la unidad del líquido de limpieza durante cualquier modo.
	Coloque el recargador de limpieza automática de forma horizontal.
	Si utiliza recargador de limpieza automática cuando la afeitadora esté mojada o cuando la afeitadora tenga jabón o gel de afeitar, es posible que se filtre líquido de limpieza.
Problema Acción
La unidad del líquido de limpieza no puede extraerse.	Coloque el recargador de limpieza automática sobre una superficie dura y plana.(Consulte la página 159.)
El modo no se inicia.	Compruebe que el adaptador de CA esté conectado al recargador de limpieza automática y que el adaptador esté enchufado en una toma de corriente. (Consulte la página 162.)
	Confirme que la afeitadora esté correctamente acoplada en el recargador de limpieza automática.(Consulte la página 162.)
	La función Limpiar o Secar puede no funcionar con temperaturas bajas extremas (aprox. 0 °C o inferior).
	Compruebe si la lámpara de estado se ilumina. (Consulte la página 167.)

Problema Acción
No es posible cargar la afeitadora.	Limpie suavemente el terminal posterior del cuerpo principal y los terminales de carga del recargador de limpieza automática con un paño o un pañuelo de papel humedecidos con agua.
Emite un sonido fuerte.	Durante la limpieza:El recargador de limpieza automática emite un sonido agudo debido a la limpieza de la lámina exterior.Tras la limpieza:El recargador de limpieza automática emite un sonido agudo debido a la eliminación de gotas de agua que permite un secado rápido.El sonido emitido tras la limpieza es distinto del sonido que se emite durante la misma.El nivel de agua ha descendido y se están eliminando las gotas de agua de la lámina exterior tras la limpieza. Esto no representa un problema.

▶ Afeitadora

Problema Acción

El interruptor de encendido no se enciende.

La lámpara de limpieza (☎) reluce. (Se apaga en un minuto más o menos.)

Es posible que el aparato no se desbloquee en función de las condiciones de uso. Coloque el aparato en la mesa y vuelva a cogerlo. Si sigue sin funcionar, mantenga presionado el interruptor de encendido durante más de 2 segundos, para desbloquear por la fuerza el aparato.

Limpie las cuchillas con el recargador de limpieza automática o el modo de limpieza por vibración sonora.

Problema Acción

El sensor de afeitado no responde.

Dependiendo del grosor de la barba o de la cantidad de recortes de barba acumulados en el cabezal de la afeitadora, es posible que el sensor de afeitado no reacción y no cambie el sonido de funcionamiento. No se trata de un fallo.

Es posible que el sensor de afeitado no responda en función del tipo y la cantidad del gel de afeitado. Esto es normal.

El sensor de afeitado puede no responder cuando la capacidad de la batería es baja. Si esto sucediera, recargue la afeitadora.

Aplique aceite. (Consulte la página 164.)

El sensor de afeitado puede no responder si la lámina exterior no dispone de suficiente aceite.

Problema Acción

El sensor de afeitado responde incluso cuando la afeitadora no está en contacto con la piel.

Elimine los recortes de la barba de la afeitadora.
Limpie la lámina exterior con la escobilla. (Consulte la página 165.)
Cuando la afeitadora esté extremadamente sucia, retire el marco de la lámina yável con agua. (Consulte la página 163.)
Sustituya la lámina exterior. Vida útil estimada de la lámina exterior:
Aproximadamente 18 meses

Problema Acción

El tiempo de funcionamiento es corto incluso después de una carga completa.

A pesar de que la afeitadora se puede utilizar durante aproximadamente 2 semanas después de una carga completa (en caso de afeitados en seco
durante 3 minutos al día), el número de días de uso puede ser inferior dependiendo del uso que se haga de la misma (por ejemplo, cuando se utiliza para el afeitado con agua).
Aplique aceite.
▶ Limpie la afeitadora.
Cuando el número de operaciones por carga empiece
a disminuir, la batería estará aproximándose al final de su vida útil.

Problema Acción
La afeitadora no funciona después de cargarla.	Utilice el aparato con una temperatura ambiente de aproximadamente 5 °C o superior.
	La batería ha alcanzado el final de su vida útil.
	La afeitadora no funcionará con el adaptador de CA conectado.
	Utilice la afeitadora después de haberla cargado suficientemente y haber desconectado el adaptador de CA.
El sonido de funcionamiento varía durante el afeitado.	El sensor de afeitado funciona.
	El sonido varía en función del grosor de la barba.

Problema Acción
Emite un sonido fuerte.	Aplique aceite.Las cuchillas no se moverán suavemente si carecen deaceite en la lámina exterior, y necesitarán más energía.Es posible que la afeitadora emita un ruido fuerte debido al motor lineal. Esto no representa un problema.Confirme que la lámina exterior está bien acoplada.Limpie la lámina exterior con la escobilla. (Consulte la página 165.)Lave la lámina exterior con agua. (Consulte la página 163.)
El olor es cada vez más fuerte.	Limpie la afeitadora.
La lámina exterior se calienta.	Aplique aceite.Sustituya la lámina exterior si está dañada o deformada. (Consulte la página 165.)

Problema Acción

No obtiene un afeitado tan apurado como antes.

Sustituya la lámina exterior.

Vida útil estimada de la lámina exterior:

Visite el sitio Web de Panasonic, http://www.panasonic.com, o póngase en contacto con un centro de servicios autorizado (la dirección de contacto está en el folleto de garantía paneuropea) si necesita información o si la afeitadora o el cable de alimentación resultan dañados.

Piezas de repuesto

Las piezas de repuesto están disponibles en su distribuidor o en el Centro de Servicio.

Partes de repuesto para el modelo ES-LS9A	Lámina exterior WES9600
Detergente especial para el sistema de limpieza y carga de la afeitadora
Aceite lubricante WES003P

Vida de la batería

La vida útil de la batería es de 3 años. La batería de esta afeitadora no está diseñada para que los consumidores la sustituyan. Reemplace la batería en un centro de servicio técnico autorizado.

Para protección ambiental y reciclaje de materiales

Esta afeitadora contiene una batería de iones de litio. Por favor asegúrese de que la batería sea desechada en algún lugar oficialmente designado, si es que existe alguno en su país.

Eliminación de Aparatos Viejos y de Pilas y Baterías Solamente para la Unión Europea y países con sistemas de reciclado

Estos símbolos en los productos, su embalaje o en los documentos que los acompañen significan que los productos eléctricos y electrónicos y pilas y baterías usadas no deben mezclarse con los residuos domésticos. Para el adecuado tratamiento, recuperación y reciclaje de los productos viejos y pilas y baterías usadas llévelos a los puntos de recogida de acuerdo con su legislación nacional. En España, los usuarios están obligados a entregar las pilas en los correspondientes puntos de recogida. En cualquier caso, la entrega por los usuarios será sin coste alguno para éstos. El coste de la gestión medioambiental de los residuos de pilas y baterías está incluido en el precio de venta.

Si los elimina correctamente ayudará a preservar valiosos recursos y evitará potenciales efectos negativos sobre la salud de las personas y sobre el medio ambiente.

Para más información sobre la recogida o reciclaje, por favor contacte con su ayuntamiento.

Puede haber sanciones por una incorrecta eliminación de este residuo, de acuerdo con la legislación nacional.

Nota para el símbolo de pilas y baterías (símbolo debajo)

Este símbolo puede usarse en combinación con el símbolo químico. En este caso, cumple con los requisitos de la Directiva del producto químico indicado.

Eliminación de la batería recargable interna

Retire la batería recargable interna antes de deshacerse de la afeitadora.

La batería debe desecharse de forma segura.

Por favor asegúrese de que la batería sea desechada en un lugar oficialmente designado, si existe alguno.

Esta figura solo debe utilizarse al desechar la afeitadora, no para repararla. Si usted desmonta la afeitadora, dejará de ser resistente al agua, lo que puede ocasionar un funcionamiento incorrecto.

- Retire la afeitadora del adaptador de CA.

- Pulse el interruptor de encendido para encender el aparato y déjelo encendido hasta que la batería este completamente descargada.

• Lleve a cabo los pasos ① a ⑤ y levante la batería, después retírela.
• Evite que se produzca un cortocircuito en los terminales positivo y negativo de la batería extraída y aíslé los terminales colocando cinta adhesiva sobre los mismos.

Fuente de alimentación	Anote el número de placa que se encuentra en el adaptador de CA. (Conversión de voltaje automática)
Voltaje del motor	3,6 V---
Tiempo de carga Aproximadamente 1 hora
Ruido Acústico Aéreo	en el modo de afeitado: 64 (dB (A) ref 1 pW) en el modo de recortado: 65 (dB (A) ref 1 pW)

Este producto está destinado solamente para su uso doméstico.

Para más información sobre la eficiencia energética del producto, visite nuestra página web, www.panasonic.com, e introduzca el número de modelo en la máscara de búsqueda.

Panasonic

Brugsanvisning

Substituir o líquido de limpeza ...... 222

- Limpe imediatamente qualquer líquido de limpeza que tenha sido derramado.

Substituir o líquido de limpeza

1 Retire o transformador de CA [C] e retire a unidade de líquido de limpeza [B⑳]. (Veja a pág. 215.)

2 Retire o antigo líquido de limpeza.

- Pode ser despejado para o esgoto.

3 Enxague a unidade de líquido de limpeza.

5 Prepare o novo líquido de limpeza. (Veja a pág. 215.)

O líquido de limpeza formou espuma.

A luz de limpeza ( ) acende.
