BRUKSANVISNING GCCL 181 Li ESolo EINHELL

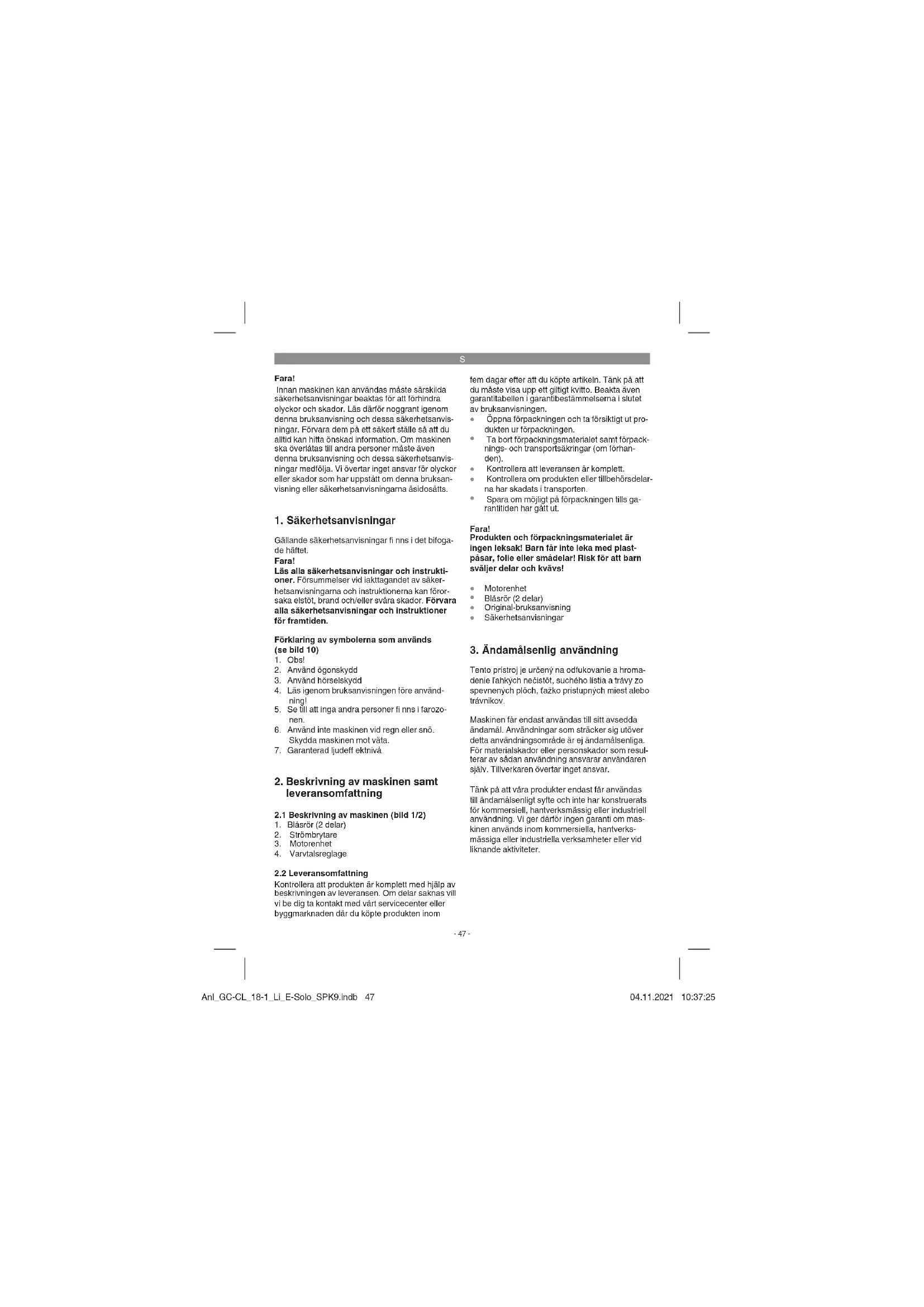

Innan maskinen kan användas måste särskilda säkerhetsanvisningar beaktas för att förhindra olyckor och skador. Läs därför noggrant igenom denna bruksanvisning och dessa säkerhetsanvisningar. Förvara dem på ett säkert ställe så att du alltid kan hitta önskad information. Om maskinen ska överlåtas till andra personer måste även denna bruksanvisning och dessa säkerhetsanvisningar medfölja. Vi övertar inget ansvar för olyckor eller skador som har uppstätt om denna bruksanvisning eller säkerhetsanvisningarna äsidosätts.

Läs alla säkerhetsanvisningar och instruktioner. Försummelser vid iakttagandet av säkerhetsanvisningama och instruktionema kan förorsaka elstöt, brand och/eller svåra skador. Förvara alla säkerhetsanvisningar och instruktioner för framtiden.

Förklaring av symbolerna som används

(se bild 10)

1. Obs!

2. Använd ögonskydd

3. Använd hörselskydd

4. Läs igenom bruksanvisningen före använd-

ning

1. Se till att inga andra personer fi nns i farozonen.

2. Använd inte maskinen vid regn eller snö.

Skydda maskinen mot väta.

1. Garanterad ljudeff ektnivå

2. Beskrivning av maskinen samt leveransomfattning

2.1 Beskrivning av maskinen (bild 1/2)

1. Blásrör (2 delar)

2. Strömbrytare

3. Motorenhet

4. Varvtalsreglage

2.2 Leveransomfattning

Kontrollera att produkten är komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta kontakt med vårt servicecenter eller byggmarknaden där du köpte produkten inom

fem dagar efter att du köpte artikeln. Tänk på att du måste visa upp ett giltigt kvitto. Beakta även garantitabellen i garantibestämmelserna i slutet av bruksanvisningen.

- Öppna förpackningen och ta försiktigt ut produkten ur förpackningen.

• Ta bort förpackningsmaterialet samt förpacknings- och transportsäkringar (om förhanden).
• Kontrollera att leveransen är komplett.
• Kontrollera om produkten eller tillbehörsdelarna har skadats i transporten.
• Spara om möjligt på förpackningen tills garantitiden har gått ut.

Fara!

Produkten och förpackningsmaterialet är ingen leksak! Barn får inte leka med plastpåsar, folle eller smådelar! Risk för att barn sväljer delar och kvävs!

• Motorenhet
• Blásrör (2 delar)
• Original-bruksanvisning
• Säkerhetsanvisningar

3. Ändamålsenlig användning

Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver detta användningsområde är ej ändamålsenliga. För materialskador eller personskador som resulterar av sådan användning ansvarar användaren själv. Tillverkaren övertar inget ansvar.

Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för kommersiell, hantverksmässig eller industriell användning. Vi ger därför ingen garanti om maskinen används inom kommersiella, hantverksmässiga eller industriella verksamheter eller vid liknande aktiviteter.

S

4. Tekniska data

Tomgångsvarvtal η _b ......12 000 min ^-1

Varvtal n 1 400 -12 000 varv/min

Lufthastighet max.: 210 km/h

Skyddsklass .......III

Ljudeff ektnivá L_WA 79,5 dB (A)

Ljudtrycksnivā L _p4 68,5 dB (A)

Osäkerhet K 3 dB (A)

Vibration a_w ≤ 2.5m / s^2

Osäkerhet K 1,5 m/s²

Vikt 1,5 kg

Obs!

Maskinen levereras utan batterier och utan lad-

dare. Tänk på att maskinen endast får användas med Li-jon-batterier från serien Power-X-Change!

Li-jon-batteriema i serien Power-X-Change får

endast laddas med Power-X-laddaren.

Bär hörselskydd.

Buller kan leda till att hörseln förstörs.

Vibrationsemissionsvärdet som anges har mätts upp med en standardiserad provningsmetod och kan variera beroende på vilket sätt som elverktyget används. I undantagsfall kan det faktiska värdet överstiga det angivna värdet.

Vibrationsemissionsvärdet som anges kan använd-

das om man vill jämföra olika elverktyg.

Vibrationsemissionsvärdet som anges kan även

användas för en första bedömning av inverkan

från maskinen.

Begränsa uppkomsten av buller och vibration

till ett minimum!

• Använd endast intakta maskiner.
• Underhåll och rengör maskinen regelbundet.
• Anpassa ditt arbetssätt till maskinen.
• Överbelasta inte maskinen.
• Lämna in maskinen för översyn vid behov.
• Šlå ifrån maskinen om den inte används.
• Bärhandskar.

Obs!

Kvarstående risker

Kvarstående risker föreligger alltid även om

detta elverktyg används enligt föreskrift. Följande risker kan uppstå på grund av elverktygets konstruktion och utförande:

1. Lungskador om ingen lämplig dammfi Itermask används.
2. Hörselskador om inget lämpligt hörselskydd används.
3. Hälsoskador som uppstår av hand- och armvibrationer om maskinen används under längre tid eller om det inte hanteras och underhålls enligt föreskrift.
4. Risk för ögonskador om inga lämpliga skyddsglasögon används.

Denna maskin genererar ett elektromagnetiskt fällt under drift. Under vissa omständigheter kan detta fällt påverka aktiva eller passiva medicinska implantat. För att reducera risken för allvarliga eller dödliga personskador, rekommenderar vi att personer med medicinska implantat kontaktar sin läkare och tillverkaren av det medicinska implantat innan maskinen används.

5. Före användning

Maskinen levereras utan batterier och utan laddare!

Varning!

Dra alltid ut batteriet innan du utför några arbeten på maskinen.

5.1 Montera blåsröret

Märk: I leveransskicket är blåsröret på motorsidan (bild 2/pos. 1a) och det böjda blåsröret (bild 2/pos. 1b) sammankopplade.

Beroende på vilket slags arbete som ska utföras kan maskinen användas med de 2-delade blåsröret (leveransskick) eller endast med det korta blåsröret på motorsidan (se kapitel 5.1.2).

5.1.1 Montera blåsröret på motorn (bild 3)

Skjut samman motorenheten (pos. 3) och blås- röret för motorsidan (pos. 1a).

5.1.2 Demontera det böjda blásröret (bild 4)

Vrid del böjda blåsröret (pos. 1b) ur ändanslaget och dra sedan av det från blåsröret på motorsidan (pos. 1a).

5.1.3 Montera det böjda blåsröret (bild 5)

Sätt det böjda blåsröret (pos. 1b) på blåsröret som redan har monterats på motorenheten (pos. 1a). Spärrarna (pos. A) på båda sidor måste skjutas in i stymingarna (pos. B). När det böjda blåsröret vrids runt fi xeras det i anslaget på blåsröret

S

på motorsidan.

Obs! Det böjda blåsröret ska vridas tills det tar emot för att garantera en säker förregling.

5.2 Montera batterlet (bild 6/7)

Tryck in spärrknappen på batteriet enligt beskrivningen i bild (bild 6/pos. C) och skjut sedan in batteriet i det härför avsedda batterifästet. När batteriet befi nner sig i läget som visas i bild 7 måste du se till att spärrknappen snäpper in. Ta ut batteriet i omvänd ordningsföljd.

5.3 Ladda batteriet (bild 8)

1. Dra ut batteriet ur maskinen. Tryck in spärrknappen på batteriets sida.

2. Kontrollera att nätspänningen som anges på märkskylten stämmer överens med nätspänningen i vägguttaget. Anslut laddarens stickkontakt till vägguttaget. Den gröna lysdioden börjar blinka.

3. Sätt batteriet på laddaren.

4. Under punkten „Lampor på laddaren“ fi nns en tabell som förklarar vad de olika lysdioderna på laddaren betyder.

Medan batteriet laddas värms det en aning. Detta är dock normalt.

Om batteriet inte kan laddas måste du kontrollera - att nätspänning finns i vägguttaget

- att det finns fullgod kontakt vid laddningskontakterna

Om batteriet fortfarande inte kan laddas måste du skicka in

- laddarenoch

- batteriet

till vår kundtjänstavdelning.

För en professionell returnering vill vi be dig att kontakta vår kundtjänst eller butiken där du köpte produkten.

När du returnerar eller avfallshanterar batterier eller batteridrivna produkter, måste du se till att dessa förpackas separat i plastpåsar för att undvika kortslutningar eller brand!

För att batteriets livslängd ska bli så lång som möjligt ska batteriet alltid laddas i god tid. Detta är alltid nödvändigt om du märker att maskinens prestanda börjar försvagas. Se till att batteriet aldrig laddas ur helt. Detta leder till att batteriet förstörs!

Kapacitetsindikering för batterlet (bild 9)

Tryck på knappen (D) för kapacitetsindikering för batteriet. Kapacitetsindikeringen (E) visar batteriets laddningsnivå med tre lysdioder.

Alla tre lysdioder är tända

Batteriet är fulladdat.

2 eller 1 lysdioder är tända

Batteriet har tillräcklig restkapacitet.

1 lysdiod blinkar

Batteriet är tomt och måste laddas.

Alla lysdioder blinkar

Batteriets temperatur har underskridits. Dra av batterlet från maskinen och låt det svalna i rumstemperatur i en dag. Om felet fortfarande indikeras har batteriet djupurladdats och är därmed defekt. Dra av batteriet från maskinen. Du får inte längre använda eller försöka ladda ett defekt batteri.

5.4 Varvtalsreglering (bild 1)

Maskinen är utrustad med en varvtalsreglering. Vrid runt varvtalsreglaget (bild 1 / pos. 4) till avsett läge. Använd endast maskinen med erforderligt varvtal och låt den inte varva upp i onödan.

6. Använda

- Tryck in strömbrytaren (2) och håll den intryckt för att slå på maskinen.

- Släpp strömbrytaren om du vill slå ifrån maskinen.

- Rikta luftstrålen framåt och gå långsamt framåt. Blås samman avfallet eller ta bort det från svårátkomliga ställen.

7. Rengöring, Underhåll och reservdelsbeställning

Slå ifrån maskinen och dra ut batteriet innan du ställer undan och rengör den.

7.1 Rengöra maskinen

- Håll skyddsanordningarna, ventilationsöppningarna och motorkåpan i så damm- och smutsfritt skick som möjligt. Torka av maskinen med en ren duk eller blås av den med tryckluft med svagt tryck.

• Vi rekommenderar all du rengör maskinen

-49-

S

efter varje användningstillfälle.

- Rengör maskinen med jämna mellanrum med en fuktig duk och en aning såpa. Använd inga rengörings- eller lösningsmedel. Dessa kan skada maskinens plastdelar. Se till att inga vätskor tränger in i maskinens inre. Om vatten tränger in i ett elverktyg höjs risken för elektriska slag.

7.2 Underhåll

- Vid eventuella störningar får apparaten endast kontrolleras av en behörig tekniker eller av en kundtjänstverkstad.

- I maskinens inre finns inga delar som kräver underhåll.

7.3 Reservdelsbeställning

Lämna följande uppgifter vid beställning av reservdelar:

- Maskintyp

• Maskinensartikel-nr.

• Maskinensident-nr.

- Reservdelsnummer för erforderlig reservdel Aktuella priser och ytterligare information finns på www.Einhell-Service.com

8. Störningar

Maskinen startar inte:

Kontrollera att batteriet är fulladdat och att laddaren fungerar. Om maskinen inte fungerar trots att spänning fi nns i nätet, ska den skickas in till kundtjänst (se adress).

9. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar som skydd mot transportskador. Denna förpackning består av olika material som kan återvinnas. Låmna in förpackningen till ett insamlingsställe för återvinning. Produkten och dess tillbehör består av olika material som t ex metaller och plaster. Defekta produkter får inte kastas i hushållssoporna. Låmna in produkten till ett insamlingsställe i din kommun för professionell avfallshantering. Hör efter med din kommun om du inte vet var närmsta insamlingsställe fi nns.

10. Förvaring

Dra ut batteriet.

Förvara produkten och dess tillbehör på en mörk, torr och frostfri plats samt otillgängligt för barn. Den bästa förvaringstemperaturen är mellan 5 och 30°C. Förvara elverktyget i originalförpackningen.

-50-

S

1. Lampor på laddaren

Indikeringsstatus		Betydelse och åtgärder
Rödlysdiod	Grönlysdiod
Från Blinkar	Driftberedd	Laddaren är ansluten till elnätet och driftberedd, inget batteri i laddaren.
Till Från Laddning		Laddaren snabbladdar batteriet. De olika laddningstiderna anges på laddaren.Märk! Beroende på befinitlig laddningsnivå i batteriet kan de verkliga laddningstiderna till viss del avvika från angivna laddningstider.
Från Till Batteriet har laddats och är klart för användning.Därefter kopplas laddaren om till skonladdning tills batteriet har laddats helt.Låt batteriet sitta kvar i laddaren i ytterligare ca 15 min.Åtgärd:Ta ut batteriet ur laddaren. Koppla loss laddaren från elnätet.
Blinkar Från Anpassningsladdning		Laddaren har ställts in på ett läge för skonsam laddning.Av säkerhetsskäl laddas batteriet upp långsammare och behöver mer tid.Detta kan ha följande orsaker:- Batteriet har inte laddats under mycket lång tid.- Batteriets temperatur är inte i idealområdet.Åtgärd:Vänta tills batteriet har laddats, batteriet kan ändå laddas vidare.
Blinkar Blinkar Störning		Batteriet kan inte längre laddas. Batteriet är defekt.Åtgärd:Ett defekt batteri får inte längre laddas.Ta ut batteriet ur laddaren.
Till Till Temperaturstörning		Batteriet är för varmt (t ex direkt solstrålning) eller för kallt (under 0^ )Åtgärd:Ta ut batteriet och förvara det i rumstemperatur i en dag (ca 20^ ).

-51-

S

-

Endast för EU-länder

Kasta inte elverktyg i hushållssoporna.

Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg källsorteras och lämnas in för miljövänlig återvinning.

Återvinnings-alternativ till begäran om återsändning: Som ett alternativ till returnering är ågaren av elutrustningen skyldig att bidraga till ändamålsenlig avfallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats in till en avfallstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvinning och avfallshantering. Detta gåller inte för tillbehörsdelar och hjälpmedel utan elektriska komponenter vars syfte har varit att komplettera den förbrukade utrustningen.

Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även utdrag, är endast tillåtet med uttryckligt tillstånd från Einhell Germany AG.

Med förbehåll för tekniska ändringar.

-52-

S

Serviceinformation

I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adressema till dessa partners finns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom reparation och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial.

Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att följande delar krävs som förbrukningsmaterial.

Kategori Exempel
Slitagedelar^ Batteri
Förbrukningsmaterial/förbrukningsdelar*
Delar som saknas

* ingår inte tvunget i leveransomfattningen!
Vid brister eller stömingar kan du anmäla detta på webbplatsen www.Einhell-Service.com. Ge en detaljerad beskrivning av felet som har uppstått och besvara alltid följande frågor:

- Fungerade produkten först eller var den defekt från början?

- Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?

- Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)?

vára produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikortet. Vi står även gåma till tjänst på telefon under servicenumret som anges nedan. Följande punkter gåller för att du ska kunna göra anspråk på garantin:

1. Dessa garantivillkor vänder sig enbart till konsumenter, dvs. naturliga personer som inte har för avsikt att använda denna produkt i kommersiellt syfte eller inom egen verksamhet. Dessa garantivillkor reglerar ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter. Dessa tjänster år en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt lag påverkas inte av denna garanti. Vära garantitjänster är gratis för dig.

2. Garantitjänsterna omlattar endast sådana brister som bevisligen kan härledas till material- eller tillverkningsfel. Produkten som du har köpt ska vara ny och härstamma från nedanstående tillverkare. Vi avgör om sådana brister i produkten ska åtgårdas eller om produkten ska bytas ut.

Tänk på att våra produkter endast får användas till ändamålsenligt syfle och inte har konstruerats för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts därlör ej om produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller har utsatts för liknande påkänning.

1. Garantin omfattar inte:

- Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av felaktig installation, åsidosatt bruksanvisning (t ex anslutning till felaktig nätspänning eller strömart), missaktade underhålls- och säkerhetsbestämmelser, om produkten utsätts för onormala miljöfaktorer eller bristfällig skötsel och underhåll.

- Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t ex överbelastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande partiklar som har trängt in i produkten (t ex sand, stlen eller damm, transportskador), yttre väld eller yttre påverkan (t ex skador efter att produkten fallit ned).

- Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för övrigt naturligt slitage.

1. Garantitiden uppgår till 24 mänader och gäller från datumet när produkten köptes. Medan garantitiden fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repareras eller byts ut, dessulom medför sådana arbelen inte att en ny garantitid börjar gålla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hembesök.

2. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin: www.Einhell-Service.com. Se till att du har sparat på kvittot eller ett annat köpebevis som påvisar att du har köpt denna produkt i nytt sklick. Produkter som sänds in utan köpebevis eller utan märkskylt täcks inte av våra garantiljänster ettersom de inte kan identifieras. Om defekten i produkten täcks av våra garantiljänster, får du genast en reparerad eller ny produkt av oss.

Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har uppslått efter garantitidens slut. Skicka in produkten till nedanstående serviceadress.

För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges i denna bruksanvisning.
