BRUKSANVISNING Aquaria S1 14 P OLIMPIA SPLENDID

1. Apparaten innehåller R290-gas (brännbarhetsklass A3).

2. Apparaten ska lagras i en väl ventilerad lokal vars mått motsvarar måtten som speciceras för apparatens använd-

ning. Apparaten måste installeras, användas och förvaras i ett rum vars yta överensstämmer med minimimåtten som anges i tabellen på sidan 6. Denna apparat innehåller en mängd R290 köldmediegas som är lika med den som anges på apparatens dataetikett.

3. Enheten kan användas av barn över 8 års ålder och av personer med nedsatt fysisk, sensorisk och mental förmåga

eller av personer utan nödvändig erfarenhet och kunskap förutsatt att de är under tillsyn eller efter att de har fått instruktioner om säker användning av enheten och har förstått de risker som enheten kan medföra. Barn får inte leka med apparaten. Rengöring och underhåll som ska utföras av användaren får inte utföras av barn utan tillsyn (tillämpligt i EU-länder).

4. Enheten kan användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga, eller

utan erfarenhet eller nödvändig kunskap, förutsatt att de är under tillsyn eller efter att de har fått instruktioner om säker användning av enheten av en person som ansvarar för deras säkerhet (gäller endast för länder utanför Europeiska unionen).

5. Om nätkabeln är skadad ska den bytas ut av tillverkaren eller av dennes tekniska service eller hur som helst av

en person med liknande kompetens för att förhindra alla typer av risker. 6. För att förhindra all risk för elchock är det absolut nödvändigt att dra ut kontakten ur eluttaget innan elanslutningar och någon typ av underhållsingrepp utförs på apparaten.

7. För att enheten ska fungera korrekt, ska minimiavstånden och indikationerna i denna handbok följas.

Vi vill framför allt tacka dig för att ha valt en av våra produkter.

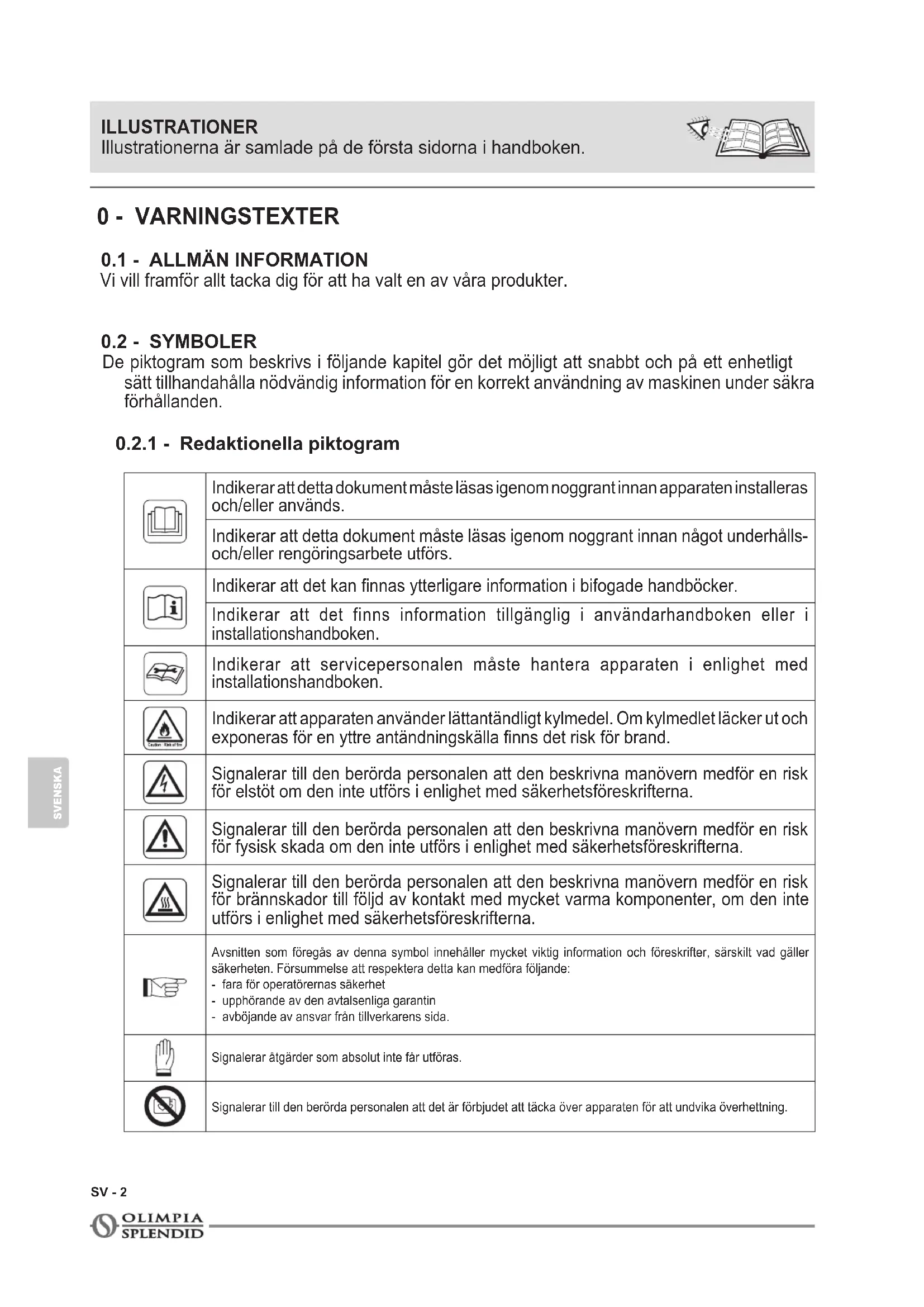

De piktogram som beskrivs i följande kapitel gör det möjligt att snabbt och på ett enhetligt sätt tillhandahålla nödvändig information för en korrekt användning av maskinen under säkra förhållanden.

0.2.1 - Redaktionella piktogram

Indikerar att detta dokument måste läsas igenom noggrant innan apparaten installeras och/eller används. Indikerar att detta dokument måste läsas igenom noggrant innan något underhålls- och/eller rengöringsarbete utförs. Indikerar att det kan nnas ytterligare information i bifogade handböcker. Indikerar att det finns information tillgänglig i användarhandboken eller i installationshandboken. Indikerar att servicepersonalen måste hantera apparaten i enlighet med installationshandboken. Indikerar att apparaten använder lättantändligt kylmedel. Om kylmedlet läcker ut och exponeras för en yttre antändningskälla nns det risk för brand. Signalerar till den berörda personalen att den beskrivna manövern medför en risk för elstöt om den inte utförs i enlighet med säkerhetsföreskrifterna. Signalerar till den berörda personalen att den beskrivna manövern medför en risk för fysisk skada om den inte utförs i enlighet med säkerhetsföreskrifterna. Signalerar till den berörda personalen att den beskrivna manövern medför en risk för brännskador till följd av kontakt med mycket varma komponenter, om den inte utförs i enlighet med säkerhetsföreskrifterna. Avsnitten som föregås av denna symbol innehåller mycket viktig information och föreskrifter, särskilt vad gäller säkerheten. Försummelse att respektera detta kan medföra följande:- fara för operatörernas säkerhet- upphörande av den avtalsenliga garantin- avböjande av ansvar från tillverkarens sida.Signalerar åtgärder som absolut inte får utföras.Signalerar till den berörda personalen att det är förbjudet att täcka över apparaten för att undvika överhettning. ILLUSTRATIONER Illustrationerna är samlade på de första sidorna i handboken.AQUARIA S1 10/12/14/16 P SV - 3 SVENSKA

0.3 - ALLMÄNNA VARNINGSTEXTER

1. Reserverat dokument i enlighet med tillämplig lag med förbud för reproduktion eller över-

föring till tredje part utan ett uttryckligt godkännande från företaget OLIMPIA SPLENDID. Maskinerna kan undergå uppdateringar och därmed ha andra detaljer än de som fram- ställs, utan att det därför äventyrar betydelsen av texterna i denna handbok.

2. Läs noga igenom denna handbok innan ni gpr vidare med någon typ av manöver (instal-

lation, underhåll, användning) och följ noggrant det som beskrivs i varje enskilt kapitel.

3. Förvara denna handbok och håll den i gott skick för all framtida konsultation.

4. Efter att ha avlägsnat emballaget ska ni försäkra er om att apparaten är i fullgott skick.

Förpackninfsmaterialet får inte lämnas inom räckhåll för barn eftersom de kan utgöra en fara för dem.

6. Tillverkaren förbehåller sig rätten att när som helst göra ändringar på modellerna, oaktat

de väsentliga egenskaper som beskrivs i denna handbok.

7. Underhållet av luftavfuktningsutrustning som denna kan vara farligt eftersom det nns

köldmediegas under tryck och strömförande elektriska komponenter inuti denna apparat. Därför får alla underhållsingrepp (med undantag för rengöring av ltren) endast utföras av auktoriserad, kvalicerad personal.

8. Installationer som inte utförs i linje med de varningar som anges i denna handbok och

användning utanför de föreskrivna temperaturgränserna gör att garantin ogiltigförklaras.

9. Löpande underhåll av lter och allmän utvändig rengöring kan även utföras av använda-

ren eftersom det inte innebär några svåra eller farliga moment.

10. Under montering och vid varje underhållsingrepp måste de säkerhetsförebyggande åt-

gärder som anges i denna handbok, och på de dekaler som anbringats inuti eller på ma- skinen, iakttas. Dessutom måste alla de skyddsåtgärder som ges av sunt förnuft och de säkerhetsbestämmelser som gäller på installationsplatsen följas.

11. Vid utbyte av komponenter får endast originalreservdelar från OLIMPIA SPLENDID an-

12. Om apparaten förblir oanvänd under en längre tid, eller ingen vistas i det luftkonditione-

rade rummet, för att undvika olyckor, är det lämpligt att koppla bort strömförsörjningen.

13. Använd inte ytande eller frätande rengöringsmedel för att rengöra apparaten, spreja inte

vatten eller andra vätskor på apparaten eftersom de kan skada plastkomponenterna eller till och med orsaka elektriska stötar.

14. Blöt inte ner enheten. Det kan leda till kortslutning eller brand.

Sänk inte ner apparaten i vatten eller andra vätskor.

elektrisk dispersion osv.) ska apparaten omedelbart stängas av och kontakten ska dras ut ur nätuttaget. För eventuell reparation ska ni endast vända er till tekniska servicecentrum som är god- kända av tillverkaren och begära att de använder originalreservdelar. Försummelse att iaktta det som indikerats ovan kan äventyra apparatens säkerhet.

16. Lämna inte apparaten på om det nns öppna dörrar eller fönster.

NÄR ELEKTRISK UTRUSTNING ANVÄNDS MÅSTE ALLTID DE GRUNDLÄGGANDE SÄKERHETSBESTÄMMELSERNA FÖLJAS FÖR ATT MINSKA RISKERNA FÖR BRAND, ELSTÖTAR OCH PERSONOLYCKOR, INKLUSIVE FÖLJANDE:SV - 4 SVENSKA

17. Dra inte ur strömkontakten medan enheten är i funktion. Det nns risk för brand eller

18. Ställ inte tunga eller varma objekt ovanpå apparaten.

Sitt eller klättra inte på apparaten.

19. Innan apparaten elansluts ska ni försäkra er om att uppgifterna på märkskylten motsva-

rar de som gäller för nätförsörjningen. Nätuttaget måste vara jordat Plattan (11) är place- rad på sidan av apparaten (Bild 2).

20. Installera apparaten enligt tillverkarens instruktioner. En felaktig installation kan orsaka

skador på personer, djur eller föremål men tillverkaren kan inte hållas ansvarig för dessa.

21. Använd inte apparaten i ett slutet utrymme, såsom inuti ett skåp, eftersom det kan ge

22. Om uttaget och apparatens kontakt inte är kompatibla ska uttaget bytas ut mot ett annat

lämpligt uttag av kvalicerad fackpersonal, som ska säkerställa att kablarnas tvärsnitt för uttaget är lämpliga för apparatens absorberade e󰀨ekt. I allmänhet avråder vi från att an- vända adaptrar och/eller förlängningssladdar. Om det skulle vara oundvikligt att använda dem ska de uppfylla säkerhetskraven och deras strömbelastningsförmåga (A) får inte vara lägre än apparatens maximala kapacitet.

23. Denna apparat är INTE avsedd att användas med hjälp av en extern timer eller med ett

separat fjärrkontrollsystem.

24. Använd alltid apparaten enbart i vertikalt läge.

25. Täpp inte till- och frånluftsgallren på något sätt.

26. För in inte främmande objekt i till- och frånluftsgallren eftersom det nns risk elstötar,

brand eller skada på apparaten.

27. Använd inte apparaten:

- med våta eller fuktiga händer, - barfota.

28. Dra inte i själva nätkabeln eller apparaten för att dra ut kontakten ur nätuttaget.

29. Använd inte apparaten under direkt solljus eller mycket nära en värmekälla som en ka-

min, värmeledning eller värmeelement (Fig. 3)

30. Använd inte enheten i närheten av gasapparater (Fig.3)

31. Använd inte apparaten nära gardiner, eftersom materialet kan sugas in i luftintagen (Bild

32. Placera alltid apparaten på ett stabilt, plant och jämnt underlag.

33. Lämna minst 20 cm fritt utrymme på sidorna och bakom apparaten och lämna minst 30

cm fritt utrymme ovanför apparaten (Bild 1).

34. Placera inte enheten i närheten av ett eluttag (Fig.4)

35. Nätuttaget ska vara lättåtkomligt för att enkelt kunna dra ut kontakten i ett nödläge.

36. Rör inte vid stickkontakten med våta händer.

37. Böj inte och trassla inte in, dra i eller skada nätkabeln.

38. Dra inte nätkabeln under mattor, täcken eller gångmattor. Placera ut kabeln i områden där

ingen passerar för att undvika att personer kan snubba över den.

39. Dra ut kabeln när enheten inte används under en längre tidsperiod och/eller när ingen är

40. Använd inte apparaten utomhus eller på blöta underlag. Undvik att hälla ut vätskor över

apparaten. Använd inte apparaten i närheten av tvättställ eller kranar.

41. Luta inte apparaten på någon sida eftersom vatten som rinner ut kan skada den.

41a. Töm ut vattnet som har återvunnits i tanken. Om det är installerat måste avlopps- röret vara nedåtriktat för att säkerställa att kondensvattnet släpps ut kontinuerligt.

42. Rengör apparaten med en fuktig trasa. Använd inte polermedel eller slipande material.

För rengöring av ltren, se det särskilda avsnittet.

43. Den vanligaste orsaken till överhettning är beläggningar av damm eller dun i apparaten.

Avlägsna denna typ av ansamlingar regelbundet genom att koppla från enheten och dra ut kontakten och därefter dammsuga gallren.

44. Använd inte apparaten i miljöer med betydande temperaturändringar eftersom det kan

bildas kondens inuti apparaten.AQUARIA S1 10/12/14/16 P SV - 5 SVENSKA

45. Installera apparaten minst 2 meter från andra elektroniska apparater (tv, radio, dator,

dvd-enhet osv.) för att undvika störningar (Fig.6).

46. Använd inte apparaten om det nyligen har sprutats insektsbekämpningmedel i lokalen

eller om det nns rökelse som är tänd, kemiska ångor eller oljerester.

47. Använd inte apparaten utan korrekt insatta lter.

48. Nedmontering, reparation eller rekonstruktion av en icke behörig person kan leda till all-

varliga skador och ogiltigförklara tillverkarens garanti.

49. Använd inte apparaten i händelse av fel eller felfunktion, om sladden eller kontakten är

skadad, eller om den har tappats eller skadats på något sätt. Stäng av apparaten, dra ut kontakten ur eluttaget och se till att den kontrolleras av kvalicerade fackmän.

50. Montera inte ned och utför inte heller ändringar på apparaten.

51. I närvaro av gasläckor från annan utrustning, ventilera omgivningen väl innan du använ-

52. Använd enheten i miljöer med temperaturer mellan 5 °C och 32 °C.

53. Det är oerhört farligt att reparera apparaten på egen hand.

54. Om ni bestämmer er för att inte längre använda denna typ av apparat, råder vi er att ta den

ur drift och klippa sönder nätkabeln efter att ha dragit ut kontakten ur nätuttaget. Vi råder er dessutom att oskadliggöra de delar av apparaten som skulle kunna utgöra en risk, särskilt för barn som kan tänkas leka med apparaten ur bruk.

55. Lämna inte enheten exponerad för atmosfäriska ämnen (regn, sol, etc.).

56. Använd inte apparaten i omedelbar närhet av ett badkar, dusch eller pool.

Säkringarnas typ och egenskaper: AT; 2 A

0.4 - FÖRUTSEDD ANVÄNDNING

• Apparaten får endast användas som äkt eller avfuktare med det enda syftet att göra miljön som du vistas i behaglig.

• Denna apparat är endast avsedd för hushållsbruk eller liknande.

• En felaktig användning av anläggningen med eventuella skador som förorsakas på personer, föremål eller djur fritar OLIMPIA SPLENDID från allt ansvar.

0.5 - OAVSIKTLIG OCH POTENTIELL FARLIG ANVÄNDNING

• Avfuktarna får inte installeras i miljöer med närvaro av brandfarliga gaser, explosiva gaser, i mycket fuktiga miljöer (tvättstugor, växthus etc.), eller i rum där det nns andra maskiner som genererar en stark värmekälla, nära en källa med saltvatten eller svavelhaltigt vatten.

• ANVÄND INTE gas, bensin eller andra brandfarliga vätskor nära apparaten.

Denna produkt ska endast användas i enlighet med de specikationer som indikeras i denna handbok. En annan användning än den som specicerats kan leda till allvarliga olyckor. TILLVERKAREN ÅTAR SIG INGET ANSVAR FÖR PERSONSKADOR ELLER SKADA PÅ FÖREMÅL TILL FÖLJD AV EN FÖRSUMMELSE ATT IAKTTA BESTÄMMELSERNA I DENNA HANDBOK.SV - 6 SVENSKA

RE GOLVYTA ÄN SE TABELLEN. Gasmängd R290 i kg (se apparatens dataetikett) 0,045 0,050 0,055 0,060 0,065 0,070 0,075 0,080 0,085 Minsta storlek på rummet för användning och magasinering (m

6. Ta inte hål i eller bränn enheten.

7. Tänk på att köldmedier kan vara luktfria.

8. R290 är en köldmediegas som uppfyller europeiska miljödirektiv. Borra inte i någon del av

9. Använd inga medel för att påskynda avfrostningsprocessen eller för rengöring, förutom de

som rekommenderas av tillverkaren.

10. Vid avfrostning och rengöring av apparaten, ska man inte använda andra verktyg än de som

rekommenderas av tillverkaren.

11. Om apparaten installeras, används eller förvaras i ett oventilerat utrymme, måste rummet ut-

formas för att förhindra ansamling av köldmedieläckor på grund av elektriska värmeelement, spisar eller andra antändningskällor.

12. Följ nationella gasföreskrifter.

13. Håll ventilationsöppningarna fria från hinder.

14. Enheten måste förvaras på ett sådant sätt att mekanisk skada undviks.

15. Varje person som arbetar på eller inom en köldmediekrets måste ha ett giltigt certikat som

styrker den personens kompetens att hantera köldmedier på ett säkert sätt, i enlighet med en bedömningsspecikation som erkänns av branschen.

16. Underhåll bör endast utföras enligt apparattillverkarens rekommendationer. Underhåll

och reparationer som kräver hjälp av annan specialiserad personal måste utföras un- der överinseende av en person som är kompetent i användningen av brandfarliga köld- medier.

Se lokala föreskrifter.

Förvaringen av utrustningen måste följa tillverkarens anvisningar.

21. FÖRVARING AV FÖRPACKAD (EJ SÅLD) UTRUSTNING

Förpackningen ska vara konstruerad så att mekanisk skada på utrustningen inuti den inte orsakar förlust av köldmediet. Det maximala antalet delar av utrustningen som kan lagras tillsammans beror på lokala bestämmel- ser.

22. UNDERHÅLLSINFORMATION

a) Områdeskontroller Innan man börjar arbeta på system som innehåller brandfarliga köldmedier ska säkerhetskon- troller utföras för att säkerställa att risken för antändning är minimal. Iaktta följande försiktig-AQUARIA S1 10/12/14/16 P SV - 7 SVENSKA hetsåtgärder för att utföra eventuella reparationer av köldmediesystemet innan du använder det. b) Arbetets utförande Arbetet ska utföras under kontroll för att minimera risken för närvaro av brandfarlig gas eller ånga under dess utförande. c) Allmänt arbetsområde All underhållspersonal och andra operatörer som nns i arbetsområdet ska instrueras i den typ av arbete som utförs. Undvik att arbeta i trånga utrymmen. Området kring arbetsområdet ska vara ett avgränsat område. Se till att området är säkert tack vare kontroll av brandfarligt material. d) Kontrollera om det nns köldmedium Området måste kontrolleras med en lämplig köldmediedetektor före och under arbetet för att säkerställa att operatören är medveten om närvaron av potentiellt brandfarlig atmosfär. Se till att läcksökningsutrustningen är lämplig för användning med brandfarliga köldmedier, det vill säga att den är gnistfri, ordentligt förseglad eller egensäker. e) Förekomst av brandsläckare I händelse av att något hett arbete måste utföras på kylutrustningen eller på någon del som hör till den, ska lämplig brandsläckningsutrustning nnas till hands. Förvara alltid en brandsläckare med torrt pulver eller CO2 nära laddningsområdet. f) Frånvaro av brandfarliga källor Ingen verksamhetsutövare som utför arbeten på kylsystemet som innebär exponering av rörled- ningar som innehåller eller har innehållit brandfarligt köldmedium får använda någon brandfarlig källa på ett sådant sätt att det kan orsaka brand eller explosion. Alla möjliga brandfarliga käl- lor, inklusive cigarettrökning, måste hållas tillräckligt långt borta från installations-, reparations-, borttagnings- och kasseringsplatsen, under vilken brandfarligt köldmedium kan släppas ut i det omgivande utrymmet. Innan arbetet påbörjas ska området kring utrustningen undersökas för att säkerställa att det inte nns några brandfarliga element eller risker för antändning. Använd sig- nalering mot rök. g) Ventilerat område Se till att installationsområdet är utomhus eller tillräckligt ventilerat innan du startar systemet eller utför något hett arbete. Ventilationsgraden ska nnas under hela den period som bearbetningen pågår. Ventilationen måste på ett säkert sätt kunna dispergera eventuellt utsläppt köldmedium och helst föra ut det externt i atmosfären. h) Kontroller på kylutrustningen När elektriska komponenter byts ut måste de vara lämpliga för användning och överensstämma med de angivna specikationerna. Tillverkarens riktlinjer för underhåll och assistans ska alltid re- spekteras. Om du är osäker, kontakta tillverkarens tekniska service för hjälp. Följande kontroller ska utföras på installationer som använder brandfarliga köldmedier: Kontrollera att storleken på lasten överensstämmer med dimensionerna i rummet där de delar som innehåller köldmediet är installerade; att systemet och ventilationsöppningarna fungerar korrekt och att de inte är blocke- rade; om du använder en köldmediekrets, kontrollera om det nns köldmedium i den sekundära kretsen; att märkningen på maskinen fortsätter att vara synlig och läsbar. Oläsbara markeringar och skyltar måste vara korrekta; att kylrör och -komponenter är installerade på en plats där det är osannolikt att de utsätts för något ämne som kan fräta på komponenter som innehåller köld- medium, såvida inte sådana komponenter är gjorda av i sig korrosionsbeständigt material eller är ordentligt skyddade mot korrosion.

i) Kontroller av elektriska apparater

Reparation och underhåll av elektriska komponenter måste innefatta initiala säkerhetskontrol- ler och komponentinspektioner. I händelse av ett fel som kan äventyra säkerheten, ska du inte strömsätta kretsen förrän den har åtgärdats på ett adekvat sätt. Använd en tillfällig passande lös- ning om felet inte kan lösas omedelbart men funktionen måste fortsätta. Denna situation måste rapporteras till ägaren av utrustningen så att alla parter är informerade. Inledande säkerhetskon- troller inkluderar: kontroll av att kondensatorerna är urladdade - denna kontroll måste utföras i säkert läge för att undvika gnistor-; kontroll av att spänningsförande elektriska komponenter och ledningar inte exponeras vid laddning, återställning eller tömning av systemet; kontroll av jordan- slutningens kontinuitet.SV - 8 SVENSKA

23. REPARATION AV FÖRSEGLADE KOMPONENTER

a) Under reparationen av förseglade komponenter måste all strömförsörjning kopplas bort från ut- rustningen som du måste arbeta med innan du tar bort eventuella förseglade kåpor etc. Om det är absolut nödvändigt att låta elströmmen vara på i utrustningen under reparationer, måste en permanent fungerande läcksökningsanordning placeras i den mest kritiska punkten för att varna operatören om en potentiellt farlig situation. b) Var särskilt uppmärksam på följande för att säkerställa att kåpan inte ändras på ett sätt som på- verkar säkerhetsnivån vid arbete på elektriska komponenter. Detta inkluderar skador på kablar, för stort antal anslutningar, uttagsplintar som inte överens- stämmer med originalspecikationerna, skador på packningar, felaktig montering av kabelför- skruvningar, etc. Se till att utrustningen är säkert monterad. Se till att packningarna eller tätnings- materialen inte har försämrats på ett sådant sätt att de inte längre kan förhindra att brandfarlig atmosfär tränger in. Reservdelarna måste överensstämma med tillverkarens specikationer. Användning av silikontätningsmedel kan hämma e󰀨ektiviteten hos vissa typer av läckagedetekte- ringssystem. Egensäkra komponenter behöver inte isoleras innan man arbetar på dem.

24. REPARATION AV EGENSÄKRA KOMPONENTER

Applicera inte någon induktiv belastning och permanent kapacitet på kretsen utan att se till att den inte överskrider den maximala spänning och ström som tillåts för den använda utrustningen. De egensäkra komponenterna är de enda som kan drivas under spänning i närvaro av en brandfarlig atmosfär. Testsystemet måste ha rätt strömstyrka. Byt endast ut komponenterna med de reservdelar som speciceras av tillverkaren. Andra delar än de som anges kan orsaka att köldmediet antänds i atmosfären efter en läcka.

Kontrollera ledningarna med avseende på slitage, korrosion, övertryck, vibrationer, vassa kanter eller andra negativa miljöe󰀨ekter. När du kontrollerar, tänk också på e󰀨ekterna av åldrande eller konstanta vibrationer som orsakas av element som kompressorer eller äktar.

26. DETEKTERING AV BRANDFARLIGA KÖLDMEDIER

Använd under inga omständigheter potentiella antändningskällor för att detektera köldmedieläckor. Använd inte hydroxylammor (eller något annat detektionssystem som använder öppen låga).

27. METODER FÖR DETEKTERING AV LÄCKAGE

Följande läckagedetekteringsmetoder anses vara acceptabla för system som innehåller brandfarli- ga köldmedier. Använd elektroniska läckagedetektorer för brandfarliga köldmedier, även om käns- ligheten kanske inte är tillräcklig eller om de kan behöva omkalibreras. (Detekteringsutrustningen måste kalibreras i ett område utan köldmedium.) Säkerställ att detektorn inte är en potentiell källa till förbränning och att den är lämplig för den kylvätska som används. Läckagedetektionsutrustningen måste ställas in på en procentandel av LFL av köldmediet och måste kalibreras med avseende på det använda köldmediet och lämplig procentandel gas (maximalt 25 %) bekräftas. Läcksökningsvätskor kan användas med de esta köldmedier, men användningen av rengöringsmedel som innehåller klor måste undvikas eftersom klor kan reagera med köldmediet och göra så att kopparrören korroderas. Vid misstanke om läckage ska alla öppna lågor avlägsnas/släckas. Om ett köldmedieläckage som kräver svetsning upptäcks, återvinn allt köldmedium från systemet eller isolera det (genom avstäng- ningsventiler) i en del av systemet på avstånd från läckan. Syrefritt kväve (OFN) måste därför släp- pas ut i systemet före och under svetsprocessen.

28. BORTTAGNING OCH TÖMNING

Använd konventionella procedurer när du arbetar på köldmediekretsen för reparationer eller av nå- gon annan anledning. Trots detta är det viktigt att bästa praxis respekteras eftersom brandfarlighet måste beaktas. Observera följande procedur:

• Avlufta åter med inert gas.

• Öppna kretsen genom att snitta eller via hårdlödning. Köldmedieladdningen måste återställas i lämpliga återvinningscylindrar. Rengör systemet med OFN för att göra enheten säker. Det kan vara nödvändigt att upprepa det här förfarandet era gånger.AQUARIA S1 10/12/14/16 P SV - 9 SVENSKA Använd inte tryckluft eller syre för denna åtgärd. Rengöringen måste slutföras genom att fylla vakuumet i systemet med OFN och fortsätta att fylla det tills arbetstrycket uppnås, sedan sprida OFN i atmosfären och slutligen återställa systemet till ett vakuumtillstånd. Upprepa processen tills det inte nns mer köldmedium kvar inuti systemet. När den sista OFN-laddningen används måste systemet bringas till atmosfärstryck för att kunna användas. Denna åtgärd är absolut nödvändig om svetsoperationer ska utföras på rören. Se till att vakuumpumpens utlopp inte är nära någon antändningskälla och att ventilation är tillgäng- lig.

29. LASTNINGSFÖRFARANDEN

Utöver konventionella lastningsprocedurer, följ följande krav. Se till att kontaminering av olika köldmedier inte uppstår när utrustningen laddas. Rören bör vara så korta som möjligt för att minimera mängden köldmedium inuti dem. Cylindrarna ska hållas i vertikall- äge. Se till att kylsystemet är jordat innan du fyller på med köldmedium. Märk systemet när det har laddats (om det inte har gjorts ännu). Var mycket noga med att inte överbelasta kylsystemet. Testa trycket med OFN innan du laddar om systemet. Utför läckagetestet på systemet vid slutet av lastningen men före driftsättning. Det är nöd- vändigt att utföra ett ytterligare läckagetest innan man lämnar installationsplatsen.

Innan denna procedur utförs är det viktigt att teknikern är bekant med utrustningen och alla dess komponenter. Det anses vara god praxis att återvinna alla köldmedier på ett säkert sätt. Innan du utför denna åtgärd, ta ett prov på oljan och kylmedlet om en analys är nödvändig innan det upp- samlade kylmedlet återanvänds. Det är viktigt att elektricitet nns tillgänglig innan denna procedur påbörjas. a) Bekanta dig med utrustningen och dess funktion. b) Isolera systemet elektriskt. c) Innan du utför denna procedur, se till att:

• Den mekaniska hanteringsutrustningen nns tillgänglig vid behov för att hantera köldmedie- cylindrarna.

• All personlig skyddsutrustning är tillgänglig och används på rätt sätt.

• Uppsamlingsförfarandet alltid övervakas av en behörig person

• Återvinningsutrustningen och cylindrarna uppfyller tillämpliga standarder. d) Töm kylsystemet om möjligt. e) Om vakuumtillstånd inte kan uppnås, använd ett grenrör så att köldmediet kan avlägsnas från de olika systemdelarna. f) Se till att cylindern är placerad på vågen innan återställningen utförs. g) Starta återställningsmaskinen och kör i enlighet med tillverkarens instruktioner. h) Överbelasta inte cylindrarna. (Högst 80 % av vätskeladdningsvolymen).

i) Överskrid inte cylinderns maximala arbetstryck, inte ens tillfälligt.

j) När cylindrarna har fyllts på rätt sätt och processen har slutförts, se till att cylindrarna och ut- rustningen omedelbart avlägsnas från installationsplatsen och att alla avstängningsventiler är stängda. k) det uppsamlade kylmedlet får inte fyllas på i ett annat kylsystem såvida den inte rengjorts och kontrollerats.

Utrustningen måste vara märkt för att indikera att den har tagits ur drift och tömts på köldmediet. Datummärk och signera etiketten. Se till att det nns etiketter på utrustningen som visar att den innehåller brandfarligt köldmedium.

När man tar bort köldmedium från ett system, oavsett om det är för underhåll eller drifturtagande, anses det vara god praxis att avlägsna alla köldmedier på ett säkert sätt. När köldmediet överförs till cylindrarna, se till att endast cylindrar som är lämpliga för återvinning av köldmedium används. Se till att rätt antal cylindrar nns tillgängliga för att lagra den totala systemladdningen. Alla cylindrar som ska användas är konstruerade för återvunnet köldmedium och märkta för det (d.v.s. specialcylindrar för återvinning av köldmedium). Cylindrarna måste vara utrustade med en övertrycksventil och de tillhörande avstängningsventilerna måste vara i perfekt skick. Tomma återvinningscylindrar bör sät- tas under vakuum och, om möjligt, kylas före återvinning. Återvinningsutrustningen måste vara fulltSV - 10SVENSKA fungerande och innehålla en uppsättning instruktioner angående densamma och lämplig för återvin- ning av brandfarliga köldmedier. Dessutom måste en uppsättning kalibrerade vågar vara tillgängli- ga och fullt fungerande. Rören ska vara försedda med hermetiska anslutningar med frånkoppling i perfekt skick. Innan du använder återvinningsmaskinen, kontrollera att den är i tillfredsställande funktionsskick, att den har underhållits på rätt sätt och att alla tillhörande elektriska komponenter är förseglade för att förhindra antändning om köldmediet släpps ut. Rådfråga tillverkaren om du är osä- ker. Det återvunna köldmediet måste returneras till sin leverantör i rätt återvinningscylinder och med relevant avfallsöverföringsanmärkning. Blanda inte köldmedier i återvinningsenheter och särskilt inte i cylindrar. Om kompressorerna eller kompressoroljorna behöver tas bort, se till att de har tömts till en acceptabel nivå för att säkerställa att det inte nns kvar brandfarligt köldmedium i smörjmedlet. Tömningsprocessen måste utföras innan kompressorn återlämnas till leverantörer. Använd endast elektriska kylsystem på kompressorstommen för att påskynda den här processen. Ta bort olja ur ett system på ett säkert sätt.

Apparaten förpackas enskilt i kartongemballage. Förvara förpackningen i upprätt läge. Avfuktaren tar kraftfullt bort fukt från luften, sänker luftfuktigheten i rummet och håller inomhusmiljön torr och behaglig. Du kan välja önskad luftfuktighetsnivå genom den digitala hygrostaten. Timern kan användas för att ställa in automatisk påslagning och avstängning av enheten.

13. Anslutning för kondensatavlopp

• Transportochföryttningavenhetenskaskeiupprättläge.

• Vid transport i liggande läge ska ni vänta minst en timme innan den startas om.

• Innanduyttarellertransporterarapparatenskadutömmakondensvattnethelt enligt beskrivningen i avsnitt 3.4.a VARNINGAR Transport av apparaten på ömtåliga golv (t.ex. trägolv):

• Töm ut allt kondensvatten helt.

• Var särskilt uppmärksam när du yttar apparaten eftersom hjulen kan göra märkenpågolvet.Ävenomhjulenäristyvtmaterialochrullar,kandeskadasvid användningellervarasmutsiga.Virekommenderarattnikontrolleraratthjulenär renaochlöperfrittvidföryttning.AQUARIA S1 10/12/14/16 P SV - 11 SVENSKA

2.2 - VARNINGSTEXTER

Försummelse att iaktta det som indikeras nedan kan leda till skada på appara- ten. a. Installera apparaten på plana, stabila ytor och på golvet. b. Anslut endast apparaten till jordade eluttag. c. Se till att gardiner eller andra föremål inte blockerar luftin- tagsltren (Bild 5). d. Säkerställ att det nns ett minimiavstånd på 20/30 cm mellan klimatanläggningen och objekten intill (Bild 1). e. När apparaten sätts igång ska ni alltid vara noga med att se till att det inte nns några hinder för luftintag eller luftutlopp. f. Apparaten får inte användas i lokaler avsedda som tvättstuga. g. Installera endast apparaten i torra lokaler. h. Apparaten får inte användas i närvaro av farliga material, ångor eller vätskor.

i. Rengör luftltren minst en gång i veckan.

2.3 - INSTALLATION AV APPARATEN

• När du har tagit bort förpackningen, se till att enheten är intakt; Om du är osäker, använd den inte utan kontakta professionellt kvalicerad personal.

• Installera apparaten på ett styvt och plant golv samtidigt som du håller rummet ventilerat.

• Placera enheten i en lämplig miljö. Se till att gardiner eller andra föremål inte hindrar luftödet (bild 5).

• Lämna minst 20 cm fritt utrymme på sidorna och bakom apparaten och lämna minst 30 cm fritt utrymme ovanför apparaten (bild 1).

• Ta bort tanken (7) och linda av strömkabeln (9).

• Sätt tillbaka tanken (7) korrekt i apparatens stomme.

• Sätt i kontakten i uttaget; enheten avger ett ”pip” och displayen visar den procentuella luftfuktigheten i rummet.

2.4 - ELEKTRISK ANSLUTNING

Apparaten är utrustad med en nätkabel med kontakt. Innan du ansluter apparaten, se till följande:

• Spännings- och frekvensförsörjningsvärdena följer det som speciceras i uppgifterna på märkskylten som nns på apparaten.

• Strömförsörjningsledningen är utrustad med en e󰀨ektiv jordanslutning och är rätt dimensionerad för maximal absorption av apparaten.

• Det ska nnas en lämplig omnipolär brytare kopplad till apparatens nätförsörjning i enlighet med de nationella installationsbestämmel- serna.

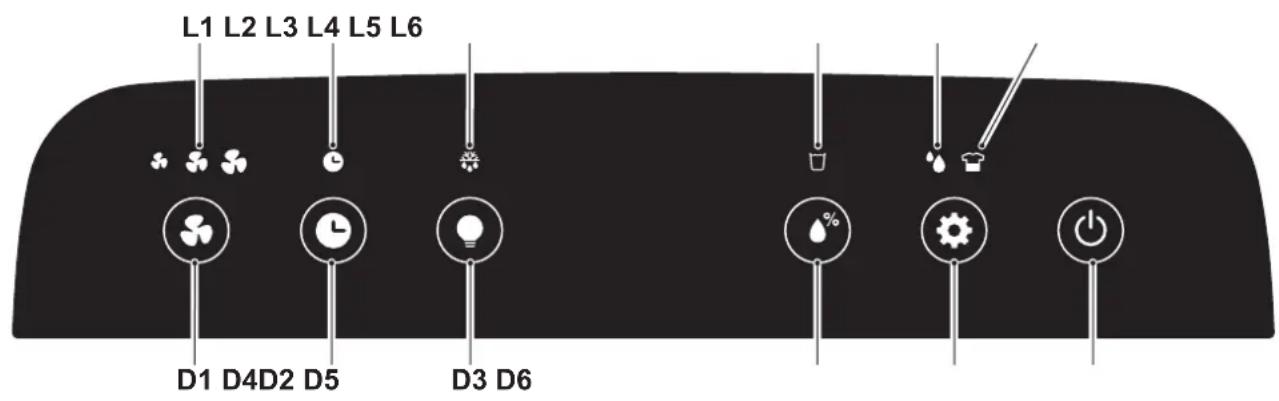

• Apparaten försörjs endast via ett uttag som är kompatibelt med den medföljande kontakten. VARNINGAR Etteventuelltbyteavnätkabelnskaendastutförasavbehörigtekniskservicefrån Olimpia Splendid eller av personal med liknande kompetens.B D1 D4D2 D5 L1 L2 L3 L4 L5 L6 D3 D6

• D1: ”Speed”-knapp.• D2: ”Timer”-knapp.• D3: ”Led”-knapp.
• D4: Knapp för ”Inställning av fuktighetsnivån”.
• D5: Knapp för lägesval: ”Laundry” - ”Avfuktning”;• D6: ”ON/OFF”-knapp.• L1: Lysdiod för äkthastighet.• L2: Lysdiod för ”Timer” aktiverad.
• L3: Lysdiod för “Avfrostningsfunktion” aktiverad.
• L4: Lysdiod för ”Full vattentank”.
• L5: Lysdiod för “Avfuktning” aktiverad.
• L6: Lysdiod för “Laundry” aktiverad.

3.2 - TRANSPORT AV ENHETEN

För att använda apparaten, gör så här. Innan enheten startas ska frånluftsventilen öppnas lite. FörINTEinnågot(ngrar,händer,föremål,etc.)iluftutloppetförattundvikaattskada apparaten. Risk för skärsår eller andra personskador!

• Placeraenhetenpåenstabilochickelutandeytaminst20-30cmfrånväggeneller frånnågotannatobjektförattgaranterakorrektluftcirkulation(Fig.1).Placeraden påenvattenavvisandeytaeftersomeventuelltvattenläckagekanskadamöblereller golv.

Innanapparatenelanslutsskaniförsäkraeromattuppgifternapåmärkskyltenmotsvarar desomgällerförnätförsörjningen.

När ON/OFF-knappen (D6) trycks in så slås enheten på och displayen visar den avlästa fuktighetsprocenten. Tryck på ON/OFF-knappen (D6) igen för att stänga av enheten.AQUARIA S1 10/12/14/16 P SV - 13 SVENSKA

3.2.c - Fläkthastighet

Genom att trycka på ”Hastighet”-knappen (D1) går det att välja äkthastigheten: Hög. --

När äktens hastighet har valts förblir motsvarande lysdiod (L1) tänd. Omfunktionsläget”LAUNDRY”äraktiveratgårdetinteattändraäktenshastighet.

3.2.d - Timer-funktion

Tryck på ”Timer”-knappen (D2) för att programmera fördröjningstiden för funktionsläget ”ON” (påslagning) eller för funktionsläget ”OFF” (avstängning). I funktionsläget ”ON” trycker du en eller era gånger på ”Timer”-knappen (D2); displayen visar fördröj- ningstiden i timmar (0 -> 1 -> 2 -> .... -> 23 -> 24 -> 0 -> 1 -> ....) för avstängning av enheten. När det önskade värdet har valts ska du vänta i ett par sekunder för att göra det möjligt att memorisera det inställda värdet efter vilket enheten stängs av (OFF); lysdioden (L2) tänds och lyser grönt. I funktionsläget ”OFF” trycker du en eller era gånger på ”Timer”-knappen (D2); displayen visar fördröj- ningstiden i timmar (0 -> 1 -> 2 -> .... -> 23 -> 24 -> 0 -> 1 -> ....) för påslagning av enheten. När det önskade värdet har valts ska du vänta i ett par sekunder för att göra det möjligt att memorisera det inställda värdet efter vilket enheten startar (ON); lysdioden (L2) tänds och lyser grönt. För att avbryta programmeringen av ”Timer”-funktionen trycker du en eller era gånger på ”Timer”-knap- pen (D2) till dess att värdet “0” väljs eller tryck på ”ON/OFF”-knappen (D6).

3.2.e - Aktivering av display

Genom att trycka samtidigt på knapparna “Inställning av fuktighetsnivå” (D4) och “Led” (D3) visas den avlästa rumstemperaturen på displayen. Genom att trycka på ”Led” -knappen (D3) släcks displayen och de aktiva lysdioderna, maskinen fortsätter att fungera.

3.2.f - Inställning av fuktighetsnivå

Tryck på knappen “Inställning av fuktighetsnivå” (D4) för att välja den önskade fuktighetsnivån i om- givningen: ”CO” (Kontinuerlig cykel) ---> 30 % ---> 35 % ---> ... ---> 85 % ---> 90 % ---> ”CO” (Kontinuerlig cykel) ---> .. Det inställbara värdet måste vara mellan 30 % och 90 % i intervall om 5 %. Efter en viss driftsperiod stannar kompressorn tillfälligt när fuktighetsprocenten i omgivningen är mindre än det inställda värdet. När fuktighetsnivån i omgivningen är lika med eller större än den inställda miniminivån, startar kompres- sorn om efter tre minuter (kompressorn skyddstid). När enheten är i drift (On-läge) kan avfuktningen tillfälligt avbrytas för att avfrosta värmeväxlaren. Vid påslagning av enheten startas den i avfuktningsläge.

Genom att trycka på ”Laundry” -knappen (D5) aktiveras enheten i ”CO”-läge (kontinuerlig cykel) och kompressorn och äkten fortsätter att fungera oberoende av den avlästa fuktighetsnivån. I detta funktionsläge fungerar äkten på maximal hastighet.SV - 14SVENSKA

3.3.b - Avfuktningsläge

Genom att trycka på knappen ”Avfuktning” (D5) startas enheten med den fuktighetsnivå som ställts in under det sista användningstillfället. För att ändra den trycker du på knappen ”Inställning av fuktighets- nivå” (D4).

• När lysdioden ”Full vattentank” (L4) tänds så stannar apparaten, summern ljuder och tanken (7) måste tömmas.• Arbeta med båda händerna och ta bort tanken (7) från apparatens kropp (bild 7).• Töm tanken (7) (bild 8). Avlägsnainteottören(7b)frånvattentanken(7).Fullvattensensornskulleintelängre kunna detektera vattennivån korrekt.
• Sätt tillbaka tanken (7) korrekt i apparatens stomme. I motsatt fall förblir lysdioden (L4) tänd och apparaten fungerar inte.

3.4.b - Kontinuerligt vattenutsläpp

• Om så önskas är det möjligt att ansluta det medföljande röret (14) till kopplingen (13) för att kontinu- erligt dränera vattnet som samlats upp från avfuktningen.• Stäng av enheten och ta ut kontakten ur eluttaget.• Anslut gummislangen (14) med en innerdiameter på 10 mm till kopplingen (13) (bild 9).• Det rekommenderas att fästa röret (14) vid kopplingen (13) med en klämma (medföljer inte).• Sätt tillbaka tanken (7) korrekt i apparatens stomme genom att föra in röret (14) i sitt säte i tanken (7). I motsatt fall förblir lysdioden (L4) tänd och apparaten fungerar inte. Setillattgummislangen(14)inteöverstigerhöjdenpåavloppsanslutningen,annars kanvattnetsomnnskvariapparatengöraattdenintefungerar,skadardenoch/eller orsakar farliga arbetsförhållanden.

Ta inte bort vattentanken under drift med kontinuerlig tömning.

Eventuella problem orsakade av extern vattendränering upptäcks inte av larmet för full tank.Övervakningärnödvändigförattförhindrafunktionsfel,skadorpåapparatenoch/ eller farliga arbetsförhållanden.

I händelse av ett strömavbrott (blackout), när strömmen återställs, återupptar apparaten driften under de förhållanden som den var tidigare.

Innan du utför någon rengöring eller underhåll på apparaten, dra ut kontakten ur vägguttaget och vänta tills äkten stannar.AQUARIA S1 10/12/14/16 P

• Använd en torr trasa för att rengöra enheten.

• Om apparaten är mycket smutsig kan du använda en trasa fuktad med varmt vatten (max 50 °C) och ett milt rengöringsmedel för att rengöra de yttre delarna. Torka av med en torr trasa.

• Använd en dammsugare för att ta bort damm från luftintags-/utloppsgallren.

Se till att apparaten är helt torr innan du ansluter kontakten till eluttaget igen.

Använd inte en kemiskt behandlad eller antistatisk trasa för att rengöra enheten. Använd intebensin,lösningsmedel,polermedelellerliknanderengöringsmedel.Dennatypav produkterkangöraattplastytornagårsönderellerdeformeras.

Användinteoljor,kemikalierellerslipandeprodukterförattrengöraapparaten.

Tvätta eller doppa inte apparaten i vatten.

Ihändelseavettfelpåapparaten,försökinteplockaisärdenutankontaktaåterförsäl- jarenellertekniskassistans.

4.2 - RENGÖRING AV DET AKTIVA KOLFILTRET

Det rekommenderas att rengöra ltret varannan vecka i drift.

• Stäng av enheten och ta ut kontakten ur uttaget.

• Ta bort gallret (5).

• Ta bort ltret (10) (bild 10).

• Rengör ltret (10) med hjälp av en dammsugare eller en mjuk pensel för att ta bort dammet (bild 11).

Filtret(10)fårintetvättas. AnvändINTEenhetenomltret(10)ärskadat,utanbytisådantfallutdet.

• Placera ltret (10) ordentligt i sitt säte.

• Dammsug bort eventuellt ludd från gallret (5).

• Om vattentanken är smutsig, tvätta den med kallt eller ljummet vatten.

• Stäng av enheten och ta ut kontakten ur eluttaget.

• Utför återställningen enligt beskrivningen i stycket ”3.4.a”.

Användinterengöringsmedel,onutilizzaredetergenti,skursvampar,kemisktbehandlade dammtrasor,bensin,bensen,utspädningsmedelellerandralösningsmedeleftersomde kan repa och skada tanken och orsaka vattenläckage.SV - 16 SVENSKA

5 - FÖRVARING AV APPARATEN

Om du inte tänker använda apparaten under en särskilt lång tid eller om du måste utföra arbeten som kan producera mycket damm, rekommenderar vi att du förvarar apparaten enligt följande:

• Stäng av enheten och ta ut kontakten ur eluttaget.

• Töm ut vattnet som nns kvar i vattentanken.

• Rulla ihop nätsladden och placera den i vattentanken (efter att ha kontrollerat att tanken är helt torr).

• Förvaras på sval och torr plats på avstånd från fukt.

Se dataskylten på produkten (bild 2) för tekniska data som anges nedan: Strömförsörjningsspän- ning Strömförbrukning Isolationsklass Enhetens vikt

• Innan du kontaktar kundtjänst, konsultera denna lista. Listan beskriver de vanligaste problemen som inte härrör från defekter i utförande eller material. Lågtemperaturdrift med automatisk avfrostningsfunktion Enheten är utrustad med den automatiska avfrostningsfunktionen (den anges av att lysdioden ”L3” tänds) som reglerar maskinens funktion genom lämpliga tidsintervall och styr omgivningstemperaturen. PROBLEM MÖJLIGA ORSAKER FÖRESLAGNA LÖSNINGAR Apparaten fungerar inte. Frånkopplad nätkabel. Sätt i kontakten i eluttaget och säkerställ att det nns elektrisk spänning. Lysdioden för full tank är tänd (full tank eller inte korrekt placerad). Töm därför tanken och positionera den korrekt i apparatens stomme. Omgivningstemperaturen är utanför apparatens maximala arbetsförhållanden. Skyddsfunktionen har ingripit. Apparaten fungerar inte på de här temperaturerna. Kompressorns skydd är aktivt (enheten kan inte fungera). Avfuktningsfunktionen fungerar inte eller så slås enheten på och av ofta. Tilltäppt lter. Skadat lter. Rengör ltret. Byt ut ltret. Dörr eller fönster är öppna. Stäng dörren och/eller fönstret. Gallren för till- och frånluft är tilltäppta. Avlägsna tilltäppningarna eller rengör till- och frånluftsgallren. Rummet är för stort eller så nns det för mycket fuktighet. Eliminera eller minska om möjligt fuktighetsnivån. Driften är bullrig. Apparaten lutar eller är instabil. Placera enheten på en plan och stabil yta (reducering av vibrationer). Tilltäppt lter. Skadat lter. Rengör ltret. Byt ut ltret. Displayen visar E1. Temperatursensorn är trasig. Ring assistanscentrum.AQUARIA S1 10/12/14/16 P FI - 1 SUOMI SISÄLLYSLUETTELO 0 - VAROITUKSIA p. 2
• 0.1 - YLEISTIETOJA p. 2
• 0.2 - SYMBOLIT p. 2
• 0.2.1 - Tekstinlaadinnassa käytetyt - piirrokset p. 2
• 0.3 - YLEISET VAROITUKSET p. 3
• 0.4 - KÄYTTÖTARKOITUS p. 5

• Sett på plass beholderen (7) korrekt på hoveddelen av apparatet.
