BRUKSANVISNING Aquaria S1 14 P OLIMPIA SPLENDID

målene for bruk av apparatet. Apparatet må installeres, brukes og oppbevares på et sted som har en størrelse som tilfredsstiller minimumsdimensjonene som er angitt i tabellen på side 6. Dette apparatet inneholder en mengde kjølegass R290 som tilsvarer den som er angitt på merkeetiketten som er plassert på apparatet.

3. Apparatet kan brukes av barn på minst 8 år og personer med reduserte fysiske, sansemessige eller mentale

evner, eller uten erfaring eller nødvendig kunnskap, så fremt de overvåkes eller etter at de har mottatt instruk- sjoner om sikker bruk av apparatet og forstått alle farene som er forbundet med bruk av apparatet. Barn må ikke leke med apparatet. Rengjøring og vedlikehold som skal utføres av brukeren må ikke gjennomføres av barn, med mindre disse overvåkes (gjelder for land i EU).

4. Apparatet kan brukes av personer (inkludert barn) med reduserte fysiske, sansemessige eller mentale evner,

eller som mangler erfaring eller nødvendig kunnskap, så fremt de overvåkes eller hvis de har mottatt instruk- sjoner om korrekt bruk av apparatet av en person som er ansvarlig for deres sikkerhet (gjelder bare for land utenfor Europa).

5. Hvis strømkabelen er skadet må denne byttes ut av produsenten eller av produsentens tekniske assistanse-

tjeneste eller uansett av en person med lignende kvalikasjoner, slik at man unngår enhver form for fare.

6. For å unngå all fare for elektrisk støt er det helt nødvendig å koble støpselet fra stikkontakten før du gjennom-

fører noen form for vedlikehold på apparatet.

7. For at apparatet skal fungere korrekt må du respektere minimumsavstandene og indikasjonene som er angitt

• Avlufta kretsen med inert gas,

Aller først vil vi takke deg for at du har valgt et apparat i vår produksjon.

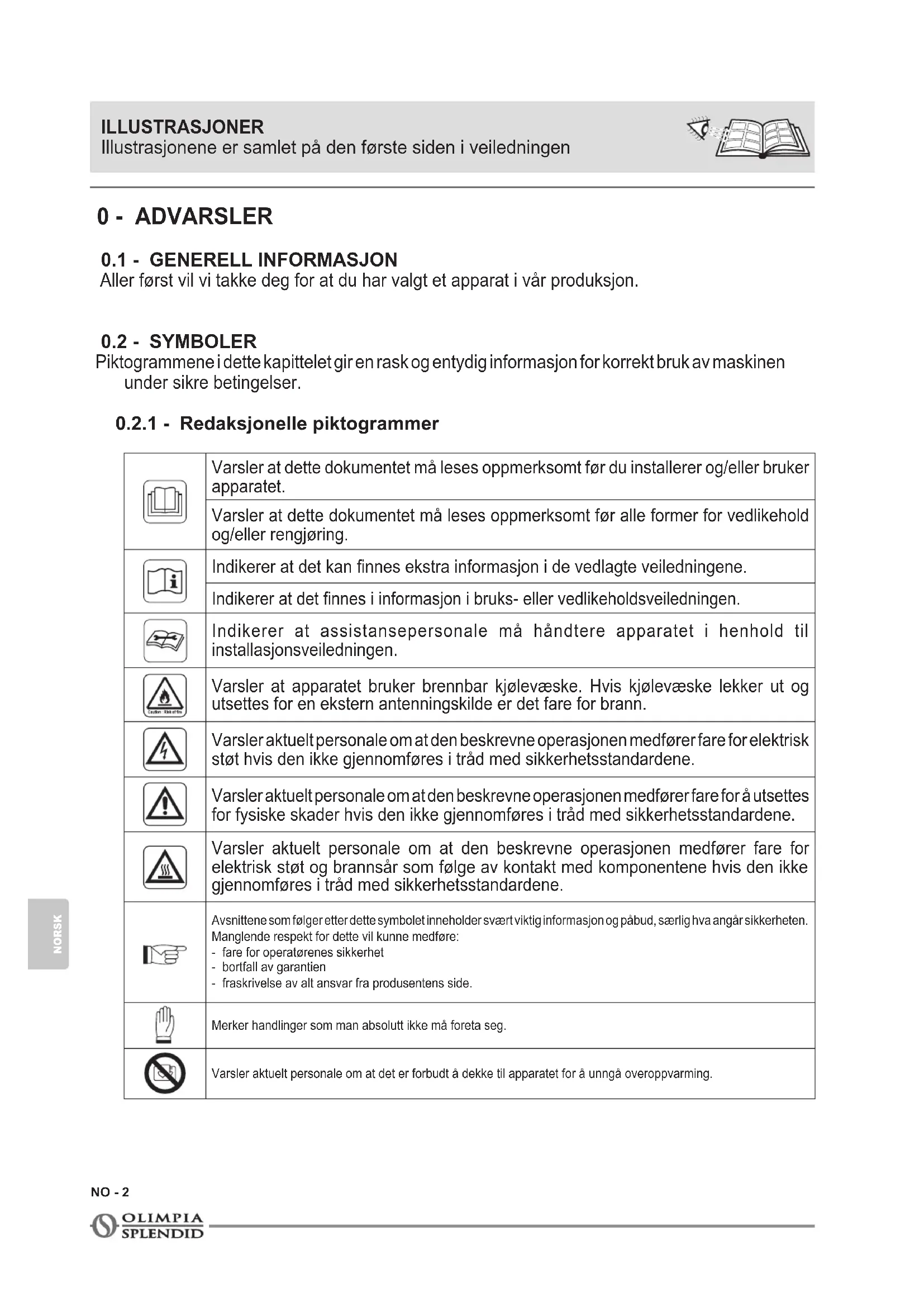

0.2.1 - Redaksjonelle piktogrammer

Varsler at dette dokumentet må leses oppmerksomt før du installerer og/eller bruker apparatet. Varsler at dette dokumentet må leses oppmerksomt før alle former for vedlikehold og/eller rengjøring. Indikerer at det kan nnes ekstra informasjon i de vedlagte veiledningene. Indikerer at det nnes i informasjon i bruks- eller vedlikeholdsveiledningen. Indikerer at assistansepersonale må håndtere apparatet i henhold til installasjonsveiledningen. Varsler at apparatet bruker brennbar kjølevæske. Hvis kjølevæske lekker ut og utsettes for en ekstern antenningskilde er det fare for brann. Varsler aktuelt personale om at den beskrevne operasjonen medfører fare for elektrisk støt hvis den ikke gjennomføres i tråd med sikkerhetsstandardene. Varsler aktuelt personale om at den beskrevne operasjonen medfører fare for å utsettes for fysiske skader hvis den ikke gjennomføres i tråd med sikkerhetsstandardene. Varsler aktuelt personale om at den beskrevne operasjonen medfører fare for elektrisk støt og brannsår som følge av kontakt med komponentene hvis den ikke gjennomføres i tråd med sikkerhetsstandardene. Avsnittene som følger etter dette symbolet inneholder svært viktig informasjon og påbud, særlig hva angår sikkerheten. Manglende respekt for dette vil kunne medføre:- fare for operatørenes sikkerhet- bortfall av garantien- fraskrivelse av alt ansvar fra produsentens side.Merker handlinger som man absolutt ikke må foreta seg.Varsler aktuelt personale om at det er forbudt å dekke til apparatet for å unngå overoppvarming. ILLUSTRASJONER Illustrasjonene er samlet på den første siden i veiledningenAQUARIA S1 10/12/14/16 P NO - 3 NORSK

0.3 - GENERELLE ADVARSLER

1. Kopibeskyttet dokument med forbud mot reproduksjon eller overføring til tredjeparter

uten uttrykkelig skriftlig tillatelse fra selskapet OLIMPIA SPLENDID. Maskinene kan gjennomgå oppdateringer og derfor ha enkelte andre egenskaper enn dem som vises, uten at dette har noen betydning for teksten i denne veiledningen.

2. Les denne veiledningen grundig før du gjennomfører en hvilken som helst operasjon

(installasjon, vedlikehold, bruk) og følg anvisningene i hvert enkelt kapittel til punkt og prikke.

ballasjeelementene må ikke etterlates innenfor barns rekkevidde, da de utgjør en poten- siell fare.

6. Produsenten forbeholder seg retten til når som helst å foreta endringer på egne modeller,

så fremt dette ikke har noen innvirkning på de viktige egenskapene beskrevet i denne veiledningen.

7. Vedlikehold av apparater for luftavfukting som dette vil kunne være farlig, siden det inne

i dette apparatet nnes en kjølegass som er under trykk, og strømførende elektriske de- ler. Derfor må eventuelle vedlikeholdsinngrep (med unntak av rengjøring av ltrene) uteluk- kende gjennomføres av autorisert og kvalisert personale.

8. Installasjoner utført i strid med advarslene gitt i denne veiledningen og bruk utover de

angitte temperaturgrensene fører til bortfall av garantien.

9. Ordinært vedlikehold av ltrene og generell utvendig rengjøring kan også utføres av bru-

keren, da dette ikke omfatter noen vanskelige eller farlige operasjoner.

10. Under montering og ved hver enkelt vedlikeholdsoperasjon er det nødvendig å overholde

11. I tilfelle av utskifting av deler må du utelukkende bruke originale OLIMPIA SPLENDID re-

12. Hvis apparatet ikke brukes over lengre tid, eller ingen oppholder seg i det klimatiserte

rommet anbefaler vi av sikkerhetshensyn og koble fra strømforsyningen til apparatet.

13. Ikke bruk ytende eller korroderende rengjøringsmidler for å rengjøre apparatet, ikke

15. I tilfelle av funksjonsproblemer eller uregelmessigheter (for eksempel: unormal stø, vond

lukt, røyk, unormal temperaturøkning, elektrisk dispersjon, osv.), må du straks slå av ap- paratet og koble støpselet fra stikkontakten. For eventuelle reparasjoner må du utelukkende henvende deg til produsentens autoriser- te tekniske assistanseverksteder og be om at det utelukkende benyttes originale reserve- deler. Manglende overholdelse av det ovennevnte kan sette apparatets sikkerhet i fare. VED BRUK AV ELEKTRISKE APPARATER MÅ MAN ALLTID FØLGENDE GRUNNLEGGENDE SIKKERHETSREGLER FOR Å REDUSERE FAREN FOR BRANN, ELEKTRISK STØT OG

16. Ikke la apparatet være i funksjon hvis det er åpne dører eller vinduer.

17. Ikke koble fra støpselet mens apparatet er i funksjon. Fare for brann eller elektrisk støt.

18. Ikke legg tunge eller varme gjenstander oppå apparatet.

i samsvar med dataene for strømnettet. Stikkontakten må være jordet. Merkeplaten (11) er plassert på siden av apparatet (Fig.2).

20. Installer apparatet i henhold til instruksjonene fra produsenten. En feilaktig installasjon

kan forårsake skader på personer, dyr eller gjenstander, og produsenten kan ikke holdes ansvarlig for dette.

egnet type. Dette må gjøres av profesjonelt kvalisert materiale, som må forsikre seg om at snittet i kablene i kontakten er egnet for den e󰀨ekten som absorberes av apparatet. Som hovedregel fraråder vi bruken av adaptere og/eller skjøteledninger. Hvis dette må brukes må disse være i samsvar med gjeldende sikkerhetsregler og deres strømbelast- barhet (A) må ikke være lavere enn apparatets maksimale.

23. Dette apparatet er IKKE laget for å brukes med en ekstern tidsinnstilling eller med et eget

25. Du må ikke på noen måte hindre for eller tette igjen ristene for luftinntak og -uttak.

26. Ikke putt inn gjenstander eller redskaper i ristene for inntaks- og uttaksluft, da det med-

- med våte eller fuktige hender; - barbeint.

28. Ikke dra i strømledningen eller i selve apparatet for å trekke støpselet ut av stikkontakten.

29. Ikke bruk apparatet under direkte sollys eller i nærheten av varmekilder som ovner, radi-

atorer eller lignende (Fig. 3).

30. Ikke bruk apparatet i nærheten av apparater som bruker gass (Fig.3)

31. Ikke sett i gang apparatet i nærheten av gardiner, siden materialet kan suges inn i luftåp-

32. Plasser alltid apparatet på en stabil, at og jevn overate.

34. Ikke plasser apparatet i nærheten av en stikkontakt (Fig.4).

35. Stikkontakten må være lett tilgjengelig slik at det er enkelt å trekke ut støpselet i en even-

37. Ikke bøy, vri, trekk eller skade strømkabelen.

38. Ikke rull ut strømkabelen under tepper, pledd eller føringer. Plasser strømkabelen på ste-

der der ingen passerer, slik at du unngår at noen snubler i den.

39. Koble fra strømkabelen når apparatet ikke er i bruk over lengre tid og/eller når ingen er

40. Ikke bruk apparatet utendørs eller på våte eller fuktige overater. Unngå å helle væsker

på apparatet. Ikke bruk apparatet i nærheten av vasker eller kraner.

41. Ikke hell eller vipp apparatet mot noen av sidene, da vannet som eventuelt lekker ut vil

kunne skade det. 41a. Tøm ut vannet som er samlet opp i beholderen. Hvis den er installert må tømme- slangen helle nedover, slik at man garanterer at kondensvannet tømmes ut konti- nuerlig.

42. Rengjør apparatet med en fuktig klut. Ikke bruk slipende produkter eller materialer. Se det

egne avsnittet for rengjøring av ltrene.AQUARIA S1 10/12/14/16 P NO - 5 NORSK

43. Den vanligste årsaken til overoppvarming er at det samler seg støv eller hår i apparatet.

Fjern slike oppsamlinger regelmessig ved å koble apparatet fra strømforsyningen og der- etter støvsuge ristene.

dvd-spiller, osv.) for å unngå interferens (Fig. 6).

46. Ikke bruk apparatet hvis det i lokalet nylig har blitt brukt insektsmiddel i gassform eller

hvis det er tent røkelse, kjemisk damp eller oljeholdige rester.

47. Ikke bruk apparatet uten at ltrene er korrekt plassert.

48. Demontering, reparasjon og rekonvertering utført av uautorisert personale vil kunne føre

til alvorlige skader og medfører bortfall av produsentens garanti.

49. Ikke bruk apparatet i tilfelle av feil eller dårlig funksjon, hvis kabelen eller støpselet er

skadet, eller hvis det har falt eller har vært utsatt for skader av noe slag. Slå av apparatet, koble støpselet fra stikkontakten og få det kontrollert av kvalisert profesjonelt persona- le.

50. Ikke demontere eller utfør endringer på apparatet.

51. I tilfelle gasslekkasjer fra andre andre apparater må du lufte rommet godt før du setter i

53. Det er ekstremt farlig å forsøke å reparere apparatet selv.

54. Hvis man bestemmer seg for å ikke lenger bruke et apparat av denne typen må det ubruke-

liggjøres ved at man kutter strømkabelen, etter å ha trukket støpselet ut av stikkontakten. Vi anbefaler dessuten å uskadeliggjøre de delene av apparat som vil kunne utgjøre en fare, særlig for barn som vil kunne tenkes å bruke et kassert apparat til å leke med.

55. Ikke utsett apparatet for vær og vind (regn, sol, osv.).

56. Ikke bruk apparatet i nærheten av badekar, dusj eller svømmebasseng.

• Apparatet skal utelukkende brukes som avfukter eller ventilasjonsapparat med det eneste formål å gjøre rommet der man oppholder seg mer behagelig.

Dette produktet må utelukkende brukes i henhold til spesikasjonene som er gitt i denne veiledningen. Bruk på annen måte enn det som er spesisert vil kunne medføre alvorlige skader.

6. Ikke stikk hull på eller brenn.

7. Vær oppmerksom på at kjølemidlene kan være helt luktfrie.

8. R290 er en kjølegass i samsvar med europeisk miljølovgivning. Du må ikke på noen måte stikke

hull på kjølekretsen.

9. Ikke bruk noen innretninger for å framskynde tineprosessen eller for rengjøring, med unntak av

dem som er anbefalt av produsenten.

10. Når man tiner og rengjør apparatet må man ikke bruke andre instrumenter enn dem som er anbe-

falt av produsenten.

11. Hvis apparatet installeres, brukes og oppbevares på et sted som ikke er ventilert må lokale utfor-

mes slik at man unngår oppsamling av utlekket kjølegass, som følge av elektriske varmere, ovner eller andre antenningskilder.

12. Respekter nasjonale regler om bruk av gass.

13. Hold ventilasjonsåpningene frie for hindringer.

14. Apparatet må oppbevares på en slik måte at man unngår mekaniske skader.

15. Alle som måtte benne seg over eller inne i en kjølekrets for å arbeide må inneha et gyldig ser-

tikat for dette, som bekrefter at vedkommende har kompetanse til å håndtere kjølemidler på en sikker måte, i samsvar med en spesikk vurdering anerkjent i sektoren.

16. Vedlikeholdet må utelukkende gjennomføres i henhold til anbefalingene fra produsenten

av apparatet. Vedlikehold og reparasjon som krever assistanse fra annet spesialisert per- sonale må gjennomføres under overvåking av en person som har kompetanse i bruken av brennbare kjølevæsker.

Referer til nasjonale lover og regler.

20. OPPBEVARING AV APPARATER/ENHETER

Oppbevaring av apparatet må være i samsvar med instruksjonene fra produsenten.

21. OPPBEVARING AV EMBALLERT PRODUKT (USOLGT)

Emballasjen må være satt sammen slik at en mulig mekanisk skade inne i selve apparatet ikke fører til noen lekkasje av kjølemiddel. Det maksimale antallet apparatdeler som kan oppbevares sammen er angitt i lokale regler.

22. INFORMASJON OM VEDLIKEHOLD

a) Kontroll av området Før du begynner å arbeide med systemer som inneholder brennbare kjølemidler må du gjennom- føre sikkerhetskontroller for å forsikre deg om at faren for antenning er minimal. Overhold følgen-AQUARIA S1 10/12/14/16 P NO - 7 NORSK de forholdsregler for å gjennomføre eventuelle reparasjoner av kjølesystemet før du bruker det. b) Gjennomføring av arbeidet Arbeidet må gjennomføres under kontroll for å minimere rsikoen for forekomst av brennbar gass eller damp mens arbeidet gjennomføres. c) Generelt arbeidsområde Hele vedlikeholdsstaben og andre operatører som måtte bennes seg i arbeidsområdet må ha fått instruksjon om typen arbeid som gjennomføres. Unngå å arbeide i trange rom. Området rundt ar- beidsområdet må være avgrenset. Forsikre deg om at området er trygt og sikkert takket være en kontroll av brennbart materiale. d) Kontroller forekomsten av kjølevæske Området må kontrolleres med bruk av en egnet deteksjonsinnretning for kjølemidler før og etter ar- beid, for å forsikre seg om at operatøren er klar over om det nnes potensielt antennelig atmosfærer. Forsikre deg om at apparatene for avdekking av lekkasjer er egnet for bruk med brennbare kjølemid- ler, det vil si at de er av antignisttype, forseglet på passende måte eller har en iboende sikkerhet. e) Forekomst av brannslokkingsapparater Hvis det skulle være nødvendig å foreta varme bearbeidinger på kjøleapparatene eller på en hvilken som helst del knyttet til disse, må det alltid nnes egnet brannslokkingsutstyr for hånden. Oppbevar alltid et brannslokkingsapparat med tørt pulver eller med CO2 i nærheten av fylleområdet. f) Fravær av brennbare kilder Ingen operatører som utfører arbeid på eller med kjølesystemet og som medfører eksponering av slanger som inneholder eller har inneholdt brennbare kjølemidler må bruke noen som helst brenn- bare kilder som vil kunne forårsake en brann eller en eksplosjon. Alle mulige brennbare kilder, inklu- dert bruk av sigaretter, må holdes tilstrekkelig langt borte fra installasjons-, reparasjons- fjernings- eller demonterignsstedet, da det brennbare kjølemiddelet under disse operasjonene vil kunne slippe ut i miljøet rundt. Før arbeidet starter må man undersøke området rundt apparatene for å forsikre deg om at det ikke nnes noen brennbare elementer eller fare for antenning. Bruk skilting som viser forbud mot røyking. g) Ventilert område Forsikre deg om at installasjonsstedet er åpent eller tilstrekkelig ventilert før du setter i gang systemet eller utfører noe som helst arbeid om inkluderer bruken av varme. Ventilasjonsgraden må opprett- holdes gjennom hele perioden da arbeidet utføres. Ventilasjonen må være i stand til å spre alle eventuelle kjølegasser som slippes ut på en sikker måte, og å føre disse ut til utsiden. h) Kontroller på kjøleapparater Ved utskifting av elektriske komponenter må disse være egnet for bruksområdet og i samsvar med angitte indikasjoner. Produsentens retningslinjer angående vedlikehold og assistanse må alltid over- holdes. Ta kontakt med produsentens tekniker for assistanse hvis du skulle være i tvil. Kontrollene som følger må gjennomføres på installasjoner som bruker brennbar kjølemidler. Kontroller at størrel- sen på lasten er i samsvar med dimensjonene på lokalet der delene som inneholder kjølemidler er installert; at ventilasjonssystemet og -åpningene fungerer korrekt og at de ikke er hindret eller tettet igjen. Hvis det benyttes en kjølekrets må man kontrollere at det nnes i kjølemiddel i sekundærkret- sen, og at merkingen på maskinen hele tiden er synlig og leselig. Merking og skilting som ikke er leselig må korrigeres. Kontroller at kjøleslangene og -komponentene er installert i en posisjon der det er usannsynlig at de utsettes for et hvilket som helst sto󰀨 som vil kunne korrodere de komponen- tene som inneholder kjølemiddel, med mindre disse komponentene består av materialer som har en iboende sikkerhet mot korrosjon eller at de har en passende beskyttelse mot dette.

i) Kontroll på elektriske apparater

Reparasjon og vedlikehold av de elektriske komponentene skal omfatte innledende sikkerhetskon- troller og inspeksjon av komponentene. Hvis det skulle oppstå en feil som vil kunne sette sikkerhe- ten i fare må du ikke sende strøm til kretsen før problemet har blitt løst på en egnet måte. Bruk en egnet midlertidig løsning hvis defekten ikke kan løses umiddelbart, men det er nødvendig å fortsette med funksjonen. Det må opplyses om denne situasjonen til eieren av apparatet, slik at alle parter er informert. De innledende sikkerhetskontrollene omfatter: kontrollere at kondensatorene er tomme; denne kontrollen må gjennomføres på en sikker måte for å unngå gnister; kontrollere at de elek- triske komponentene og strømførende kabler ikke er eksponert under fyllingen; gjenoppretting av tømming av systemet, kontrollere kontinuiteten til jordingskoblingen.NO - 8 NORSK

23. REPARASJON AV FORSEGLEDE KOMPONENTER

a) Under reparasjon av forseglede komponenter må all elektrisk strømforsyning kobles fra utstyret man skal arbeide fra før man fjerner en hvilken som helst forseglet kledning, osv. Hvis det skulle være helt nødvendig med strømforsyning på utstyret under reparasjonen må det plasseres en permanent fungerende innretning for avdekking av lekkasjer på et kritisk sted, slik at operatøren blir varslet om en potensielt farlig situasjon. b) Vær spesielt oppmerksom på det som følger for å forsikre deg om at kledningen eller dekselet ikke endres på en slik måte at det har noen innvirkning på sikkerhetsnivået når man arbeider på de elek- triske komponentene. Dette inkluderer skader på kablene, overdrevent antall koblinger, klemmer som ikke er i samsvar med de originale spesikasjonene, skader på pakningene, feilaktig montering av kabelmu󰀨ene, osv. Forsikre deg om at apparatet er montert på en sikker måte. Forsikre deg om at pakningene eller forseglingsmaterialene ikke er skadet på en slik måte at de ikke lenger kan hindre inntrengning av brennbare atmosfærer. Reservedeler må være i samsvar med spesikasjonene fra produsenten. Bruk en av forsegling i silikon kan hindre e󰀨ektiviteten til enkelte systemer for avdekking av lekkasjer. Komponenter med iboende sikkerhet behøver ikke å isoleres før man arbeider på dem.

24. REPARASJON AV KOMPONNTER MED IBOENDE SIKKERHET

Ikke påfør noen induktiv belastning eller permanent kapasitet på kretsen uten først å forsikre deg om at denne ikke overstiger den maksimalt tillatte spenningen for apparatet som er i bruk. Komponenter med iboende sikkerhet er det eneste som kan arbeide på når de er spenningsførende i en brennbar atmosfæ- re. Testsystemet må ha korrekt ampereverdi. Skift ut komponentene utelukkende med reservedeler som er anvist av produsenten. Andre deler enn dem som er anvist vil kunne føre til antenning av kjølemiddelet i atmosfæren etter en lekkasje.

Kontroller at kablene ikke er gjenstand for slitasje, korrosjon, overdrevent trykk, vibrasjoner, skarpe kanter en hvilken som helst annen form for negative miljøvirkninger. Under kontrollen må du også ta hensyn til virkningene av elding eller konstante vibrasjoner forårsaket av elementer som kompressorer eller vifter.

26. AVDEKKING AV BRENNBARE KJØLEMIDLER

Du må ikke under noen omstendigheter bruke mulige antenningskilder for å avdekke mulige kjølemid- dellekkasjer. Ikke bruk knallgassammer (eller et hvilket som helst annet avdekkingssystem som bruker åpne ammer).

27. METODE FOR AVDEKKING AV LEKKASJER

Følgende metoder for avdekking av lekkasjer er ansett som akseptable for systemer som inneholder brennbare kjølevæsker. Bruk elektroniske lekkasjedetektorer for brennbare kjølevæsker, selv om følsom- heten kanskje ikke er egnet eller detektorene må reguleres. (Deteksjonsutstyret må reguleres på et sted der det ikke nnes kjølevæske). Forsikre deg om at deteksjonsinnretningen ikke er en mulig antenning- skilde og at den er egnet for det kjølemiddelet som brukes. Utstyret for avdekking av lekkasje må stilles inn ved en prosentandel på LFL kjølemiddelet og må kalibreres i forhold til kjølemiddelet som brukes og den passende andelen gass (maksimalt 25 %) er bekreftet. Væsken for avdekking av lekkasje kan brukes med de este kjølemidler, men bruk av vaskemidler som inneholder klor må unngås, siden klor kan rea- gere med kjølemiddelet og korrodere rør i kobber. Hvis man mistenker en lekkasje må alle åpne ammer fjernes/slukkes. Hvis det avdekkes en lekkasje av kjølemiddel som behøver sveising må du samle opp alt kjølemiddelet fra systemet eller isolere det (via avdekkingsventiler) i en del av systemet som er langt fra lekkasjen. Nitrogen uten oksygen (OFN) må dermed frigis i systemet først og i løpet av sveiseprosessen.

28. FJERNING OG TØMMING

Bruk konvensjonelle metoder ved arbeid på kjølekretsen for gjennomføring av reparasjoner eller av alle andre årsaker. Til tross for dette er det viktig at best praksis respekteres, siden det er umulig å vurdere brennbarheten. Respekter følgende framgangsmåte:

• Fjern kjølemiddelet;

• Åpne kretsen ved å kutte den eller sveise den.AQUARIA S1 10/12/14/16 P NO - 9 NORSK Mengden med kjølemiddel må gjenopprettes i de egnede gjenvinningsylinderne. Rengjør systemet med OFN for å gjøre enheten sikker. Det ville kunne være nødvendig å gjennomføre dette tiltaket ere gan- ger. Ikke bruk komprimert luft eller oksygen til denne operasjonen. Rengjøringen må fullføres med å fylle tomrommet i systemet med OFN og fortsette å fylle til man når driftstrykket, og så slippe ut OFN i atmosfæren og til sist setter du systemet i en vakuumbetingelse. Gjen- ta prosessen helt til det ikke er mer kjølemiddel igjen inne i systemet. Når siste fylling med OFN brukes må systemet settes i atmosfærisk trykk for å kunne brukes. Denne operasjonen er svært viktig hvis det skal utføres sveiseoperasjoner på rørene. Forsikre deg om at avløpet fra vakuumpumpen ikke er i nærheten av noen antenningskilder og at venti- lasjon er tilgjengelig.

I tillegg til konvensjonelle fylleprosedyrer må du respektere kravene under. Forsikre deg om at det ikke forekommer forurensning av forskjellige kjølemidler under fylling av appara- tet. Slangene skal være så korte som mulig for å redusere mengden kjølevæske inne i dem til et mini- mum. Sylindrene må holdes i oppreist posisjon. Forsikre deg om at kjølesystemet er jordet før du fyller det med kjølevæske. Merk systemet når det er fylt (hvis dette ennå ikke er gjort). Utvis maksimal forsiktighet og pass på at du ikke overfyller kjølesystemet. Test trykket med OFN før du fyller systemet igjen. Kontroller om systemet er tett når fyllingen er over, men før du setter systemet i funksjon. En ytterligere kontroll av tettheten må gjennomføres før du forlater installasjonsstedet.

30. SETTE UT AV FUNKSJON

Før gjennomføring av denne prosedyren er det viktig at teknikeren har gjort seg kjent med apparatet og med alle dets komponenter. Det anses som god praksis og samle opp alle kjølemidler på en sikker måte. Før du gjennomfører denne operasjonen tar du en prøve av oljen og av kjølemiddelet hvis det skulle være nødvendig med en analyse før ny bruk av det gjenvunne kjølemiddelet. Det er viktig at elektrisk energi er tilgjengelig før du setter i gang denne prosedyren. a) Gjør deg kjent med apparatet og med dets funksjon. b) Isoler systemet elektrisk. c) Før du gjennomfører denne prosedyren må du forsikre deg om at:

• Mekanisk ytteutstyr er tilgjengelig, hvis det skulle bli nødvendig å ytte sylindrene med kjøle- middel;

• Gjenvinningsutstyret og sylindrene er i samsvar korrekte standarder. d) Tøm kjølesystemet hvis det er mulig. e) Hvis det ikke er mulig å tømme systemet må du bruke en oppsamlingsenhet slik at kjølemiddelet skal kunne fjernes fra de forskjellige delene av systemet. f) Forsikre deg om at sylinderen er plassert på vektene før du foretar gjenvinningen. g) Sett i gang gjenvinningsmaskinen og arbeid i samsvar med instruksjonene fra produsenten. h) Ikke overbelaste sylindrene. (Ikke mer enn 80 % av væskens fyllevolum).

i) Ikke overstig sylinderens maksimale arbeidstrykk, heller ikke midlertidig.

j) Når sylindrene er korrekt fylt og prosessen er fullført må du forsikre deg om at sylindrene og utstyret straks fjernes fra installasjonsstedet og alle isolasjonsventilene er lukket. k) Det oppsamlede kjølemiddelet må ikke fylles i et annet kjølesystem, med mindre det har blitt skikke- lig rengjort og kontrollert.

Utstyret må merkes med en indikasjon på når det har blitt satt ut av drift og tømt for kjølemiddel. Dater og undertegn etiketten. Forsikre deg om at det er etiketter på utstyret som indikerer at det inneholder brennbart kjølemiddel.

Ved fjerning av kjølemiddel fra et system, om det er for vedlikehold eller for å sette ut av funksjon, anses det som god praksis å fjerne alle kjølemidlene på en sikker måte. Ved overføring av kjølemiddelet til sylindrene må du forsikre deg om at det bare benyttes sylindere som er egnet for gjenvinning av kjø- lemiddelet. Forsikre de om at du har tilgjengelig et korrekt antall sylindere for å kunne oppbevare den totale mengden i systemet. Alle sylindrene som skal brukes er prosjektert for oppsamlet kjølemiddel og merket for dette (altså spesialsylindere for oppsamling av kjølemiddel). Sylindrene skal være utstyrt medNO - 10NORSK en tømmeventil for trykk og tilhørende avdekkingsventiler som fungerer perfekt. De tomme sylindrene for gjenvinning må settes i vakuum og om mulig kjøles ned før gjenvinning. Utstyret for oppsamling må fungere korrekt og omfatte et instruksjonssett lett tilgjengelig og egnet for oppsamling av brennbare kjø- lemidler. Dessuten må man ha tilgjengelig et sett med perfekt kalibrerte og fungerende vekter. Slangene skal være utstyrt med hermetiske koblinger som kan kobles fra i perfekt stand. Før du bruker maskinen for oppsamling må du kontrollere at denne har tilfredsstillende betingelser, at den vedlikeholdes på egnet måte og at alle tilhørende elektriske komponenter er forseglet for å hindre antenninger hvis det skulle slippe ut kjølemiddel. Ta kontakt med produsenten hvis du skulle være i tvil. Det oppsamlede kjølemid- delet må leveres tilbake til leverandøren i riktig oppsamlingssylinder og med tilhørende dokumentasjon for transport av avfall. Ikke bland kjølemidlene i gjenvinningsenhetene og særlig ikke i sylindrene. Hvis kompressorene eller oljene i kompressorene skal fjernes må du forsikre deg om at disse er tømt til et akseptabelt nivå for å forsikre deg om at det brennbare kjølemiddelet ikke forblir inne i smøremidde- let. Tømmeprosedyren må være gjennomført før du frakter kompressoren til leverandøren. Bruk bare elektriske oppvarmingssystemer på kompressorens hoveddel for å framskynde denne prosessen. Fjern oljen fra et system på en sikker måte.

Apparatet er pakket enkeltvis i kartongemballasje. Oppbevar emballasjen i vertikal posisjon. Avfukteren fjerner energisk fuktigheten i luften, reduserer fuktigheten i rommet og holder innendørsmiljøet tørt og behagelig. Det er mulig å velge ønsket fuktighetsnivå med bruk av en digital fuktighetsmåler. Med en tidsinnstilling er det mulig å stille inn automatisk antenning og slukking av apparatet.

13. Kobling for tømming av kondens

14. Slange for kontinuerlig tømming av kondens

• Itilfelleavhorisontaltransportmåduventeminstentimeførdusetterapparateti gang igjen.

Manglendeoverholdelseavdetsomfølgervilkunnemedføreskaderpåappa- ratet. a. Installer apparatet på ate overater, som er stabile og på gulvnivå. b. Koble utelukkende apparatet til jordede stikkontakter. c. Forsikre deg om at det ikke er noen gardiner eller andre gjen- stander som hindrer for luftinntaksltrene (Fig.5). d. Pass på å opprettholde en minimumsavstand mellom appa- ratet og nærliggende objekter på minst 20/30 cm (Fig.1). e. Apparatet må alltid plasseres på en slik måte at det ikke er noen hindringer for luftinntaks- og luftuttaksåpningene når det er i bruk. f. Apparatet må ikke brukes i lokaler som brukes til vaskeri. g. Apparatet må bare installeres i tørre lokaler. h. Apparatet må ikke settes i funksjon hvis det forekommer farlige materialer, damp eller væsker.

i. Rengjør luftltrene minst en gang i uken.

• Plasser apparatet på et egnet sted. Forsikre deg om at ingen gardiner eller andre gjenstander hindrer for luftstrømmen (gur 5).

• La det være minst 20 cm plass på sidene og bak apparatet og la det være minst 30 cm ledig plass over apparatet (gur 1).

• Fjern beholderen (7) og rull ut strømkabelen (9).

• Sett på plass beholderen (7) korrekt på hoveddelen av apparatet.

• Sett støpselet inn i stikkontakten. Apparatet gir fra seg et “bip” og displayet viser fuktigheten som nnes i lokalet.

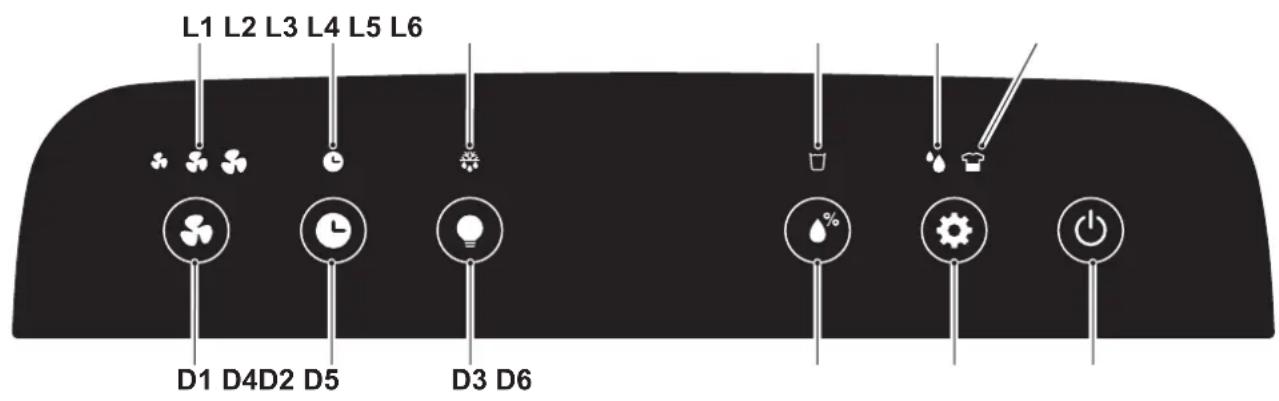

• D4: Tasten “Innstilling av fuktighetsnivå”;

Gjør som følger for å bruke apparatet. Førdusetterigangapparatetmåduåpneluftuttaketforsiktig. IKKEputtinnnoe(ngre,hånd,gjenstander,osv.)iåpningenforluftutgang,dadetvil kunneskadeapparatet. Fareforkuttellerskader!

3.2.a - Forberedende operasjoner

• Settstøpseletinnistikkontakten.

Når du trykker på tasten ON/OFF (D6) slår apparatet seg på og displayet viser prosentandelen avlest fuktighet.For å slå av apparatet trykker du en gang til på tasten ON/OFF (D6).AQUARIA S1 10/12/14/16 P NO - 13 NORSK

3.2.c - Viftehastighet

Ved å trykke på tasten “Speed” (D1) kan man velge viftehastigheten: High. --

3.2.d - Timerfunksjon

Trykk på tasten“Timer” (D2) for å programmere forsinkelsestiden for modusen “ON” (antenning) eller for modusen “OFF” (slukking). I modusen “ON” trykker du en eller ere ganger på tasten “Timer” (D2); displayet viser forsinkelsestiden i timer (0 -> 1 -> 2 -> .... -> 23 -> 24 -> 0 -> 1 -> ....) for å slå av apparatet. Når du har valgt den ønskede verdien venter du i noen sekunder slik at det blir mulig å lagre den innstilte verdien. Etter dette slår apparatet seg av (OFF); ledlampen (L2) tennes grønt. I modusen “OFF” trykker du en eller ere ganger på tasten “Timer” (D2); displayet viser forsinkelsestiden i timer (0 -> 1 -> 2 -> .... -> 23 -> 24 -> 0 -> 1 -> ....) for å slå på apparatet. Når du har valgt den ønskede verdien venter du i noen sekunder slik at det blir mulig å lagre den innstilte verdien. Etter dette slår apparatet seg på (ON); ledlampen (L2) tennes grønt. For å slette programmeringen av funksjonen “Timer” trykker du en eller ere ganger på tasten “Timer” (D2) til du velger verdien “0” eller trykker på tasten “ON/OFF” (D6).

3.2.e - Aktivering av displayet

Ved å trykke samtidig på tastene “Innstilling av fuktighetsnivå” (D4) og “Led” (D3), vises den avdek- kede romtemperaturen på displayet. Ved å trykke på tasten “Led” (D3) slukkes displayet og de aktive ledlampene, mens maskinen fortsetter å fungere.

3.2.f - Innstilling av fuktighetsnivå

Trykk på tasten “Innstilling av fuktighetsnivå” (D4) for å velge ønsket fuktighetsnivå i rommet: “CO” (Kontinuerlig syklus) ---> 30% ---> 35% ---> ... ---> 85% ---> 90% ---> “CO” (Kontinuerlig syklus)

Ved å trykke på tasten “Laundry” (D5) aktiveres apparatet i modusen “CO” (kontinuerlig syklus), kom- pressoren og viften fortsetter å fungere, uavhengig av det avleste fuktighetsnivået. I denne modusen fungerer viften ved maksimal hastighet.NO - 14NORSK

3.3.b - Modusen Avfukting

Ved å trykke på tasten “Avfukting” (D5) starter apparatet med den fuktighetsprosenten som ble innstilt under siste bruk. For å endre denne innstillingen trykker du på tasten “Innstilling av fuktighetsnivå” (D4).

• Sett beholderen (7) korrekt på plass på apparatets hoveddel, i motsatt fall vil ledlampen (L4) forbli tent og apparatet vil ikke fungere.

3.4.b - Kontinuerlig tømming av vann

• Om ønskelig er det mulig å koble den medfølgende slangen (14) til koblingen (13) for å tømme det oppsamlede vannet kontinuerlig ut fra avfukteren.• Slå av apparatet og koble støpselet fra stikkontakten.• Koble gummislangen (14) med innvendig diameter på 10mm til koblingen (13), (gur 9).• Vi anbefaler å feste slangen (14) til koblingen (13) med en stropp (medfølger ikke).• Sett beholderen (7) korrekt på plass igjen på apparatets hoveddel, pass på å la slangen (14) passere på riktig plass i beholderen (7), i motsatt fall vil ledlampen (L4) forbli tent og apparatet vil ikke fungere. Forsikredegomatgummislangen(14)ikkeerhøyereenntømmekoblingen,ellersvil vannetsomblirigjeniapparatetkunneføretilfunksjonsproblemer,skadeapparatetog/ ellerforårsakefarligearbeidssituasjoner.

Ved strømbrudd (blackout) vil apparatet gjenoppta funksjonen under de betingelsene det befant seg i før strømbruddet når strømforsyningen gjenopprettes.

Før du gjennomfører et hvilket som helst rengjørings- eller vedlikeholdsinngrep på apparatet må du koble støpselet fra stikkontakten og vente til viften har stanset.AQUARIA S1 10/12/14/16 P

4.1.a - Rengjøring av apparatet

• Bruk en tørr klut til å rengjøre apparatet.

• Hvis apparatet er svært skittent kan du bruke en klut fuktet med lunkent vann (maks 50°C) og delikat vaskemiddel til å rengjøre de utvendige delene. Tørk med en tørr klut.

• Bruk en støvsuger til å fjerne støv fra luftinntaks-/uttaksristene.

Forsikredegomatapparateterfullstendigtørtførdukoblerstøpselettilstikkontakten igjen.

Ikkebrukenkjemiskbehandletellerantistatiskkluttilårengjøreapparatet.Ikkebruk bensin, løsemiddel, poleringspasta eller lignende løsemidler. Disse produktene kan ødeleggeellerdeformereplastoveraten.

Ikkebrukoljer,kjemiskestoerellerslipendeproduktertilårengjøreapparatet.

VI anbefaler å rengjøre lteret etter hver andre uke med funksjon.

• Slå av apparatet og koble støpselet fra stikkontakten.

• Rengjør lteret (10), med bruk av en støvsuger eller en pensel med myk bust for å fjerne støv (gur 11).

• Sett lteret (10) korrekt på plass på plassen sin igjen.

• Slå av apparatet og koble støpselet fra stikkontakten.

• Fjern beholderen (7).

• Gjør som beskrevet i avsnittet “3.4.a”.

Hvis apparatet ikke skal brukes over lengre tid, eller det skal utføres arbeid som vil kunne produsere mye støv, anbefaler vil å klargjøre apparatet som følger:

• Slå av apparatet og koble støpselet fra stikkontakten.

• Tøm ut vannet som nnes i vannbeholderen.

• Rull opp strømkabelen og plasser den i vannbeholderen (etter å ha forsikret deg om at beholderen er fullstendig tørr).

• Sett på et kjølig og tørt sted, beskyttet mot fuktighet.

Se merkeplaten som er plassert på produktet (gur 2) for følgende tekniske data: Forsyningsspenning Absorbert e󰀨ekt Isolasjonsklasse Vekt av apparatet

Se denne listen før du kontakter teknisk assistanse. Listen beskriver de vanligste problemene som ikke stammer fra bearbeidings- eller materialdefekter. Funksjon ved lav temperatur med automatisk avrimingsfunksjon. Apparatet er utstyrt med en automatisk avrimingsfunksjon (dette varsles ved at den tilhørende ledlampen “L3” tennes), som ved passende tidsintervaller kontrollerer romtemperaturen og regulerer funksjonen til apparatet. PROBLEM MULIGE ÅRSAKER FORESLÅTTE LØSNINGER Apparatet virker ikke. Strømkabelen er koblet fra Sett støpselet inn i stikkontakten og forsikre deg om at det nnes elektrisk spenning. Ledlampen som varsler at beholderen er full er tent (beholderen er full eller ikke korrekt plassert). Tøm beholderen og plasser det deretter korrekt på apparatets hoveddel. Romtemperaturen ligger utenfor de maksimalt tillatte driftsbetingelsene for apparatet. Beskyttelsesfunksjonen er utløst. Apparatet virker ikke ved disse temperaturene. Kompressorbeskyttelsen er aktivert (enheten kan ikke fungere). Avfukterfunksjonen fungerer ikke, eller enheten slår seg hyppig av/på. Filteret er tett. Filteret er skadet. Rengjør lteret. Skift ut lteret. Åpne dører eller vinduer. Lukk døren og/eller vinduet. Luftinntaks-/luftuttaksristene er tette eller hindret. Fjern hindringer eller rengjør luftinntaks- og luftuttaksristene. Rommet er for stort eller det er for mye fuktighet. Reduser eller fjern om nødvendig fuktighetsnivået. Funksjonen er støyende. Apparatet står skjevt eller ustabilt. Plasser apparatet på en rett og stabil overate (reduksjon av vibrasjonene). Filteret er tett. Filteret er skadet. Rengjør lteret. Skift ut lteret. Filteret viser E1. Skadet temperatursensor. Ta kontakt med et serviceverksted.AQUARIA S1 10/12/14/16 P HU - 1 MAGYAR

38. Før ikke strømkablet under gulvtæpper, tæpper eller skinner. Før kablet i områder, hvor

• Fjern beholderen (7), og rul strømkablet (9) ud.

• Sæt stikket i stikkontakten.

• Sluk for apparatet, og tag stikket ud af stikkontakten.

• Sluk for apparatet, og tag stikket ud af stikkontakten.
