BRUKSANVISNING 5CG24010 BLAUPUNKT

Inbyggnadskylskåp 5CG 24010 / 5CK 24010

Frigorífico integrable 5CG 24010 / 5CK 24010

Ugradni hladnjak 5CG 24010 / 5CK 24010

Vgradni hladnik

5CG 24010 / 5CK 24010

Inhaltsverzeichnis

Lieferung 3

Verpackungs-Tipps 3

Lieferumfang 3

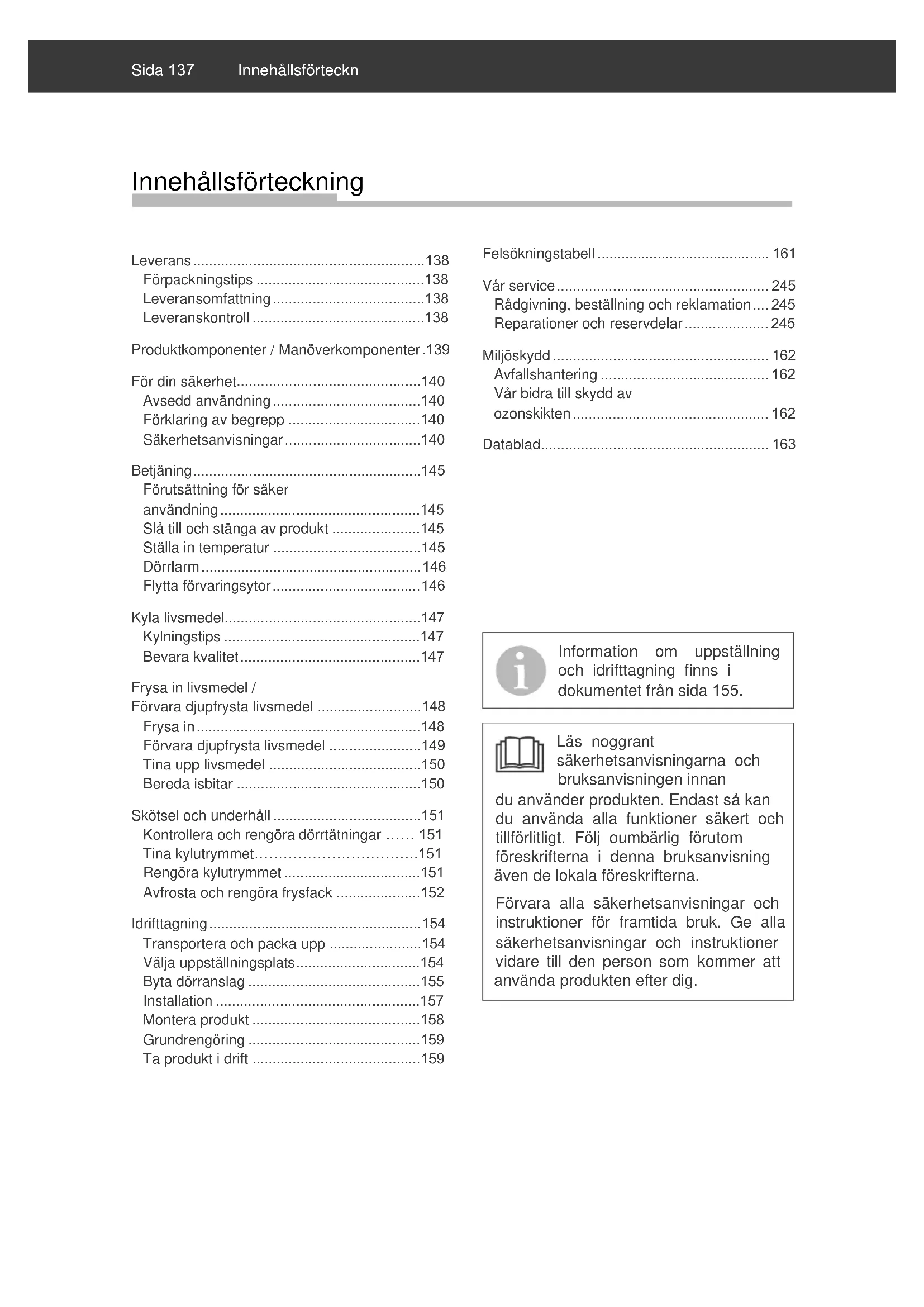

Innehållsförteckning

Leverans....138

Förpackningstips 138

Leveransomfattning....138

Leveranskontroll 138

Produktkomponenter / Manöverkomponenter.139

För din säkerhet....140

Avsedd användning....140

Förklaring av begrepp 140

Säkerhetsanvisningar....140

Betjäning....145

Förutsättning för säker användning....145

Slå till och stänga av produkt ....145

Ställa in temperatur 145

Dörrlarm....146

Flytta förvaringsytor....146

Kyla livsmedel....147

Kylningstips 147

Bevara kvalitet....147

Frysa in livsmedel /

Förvara djupfrysta livsmedel 148

Frysa in....148

Förvara djupfrysta livsmedel 149

Tina upp livsmedel 150

Bereda isbitar 150

Skötsel och underhåll 151

Kontrollera och rengöra dörrtätningar ..... 151

Tina kylutrymmet....151

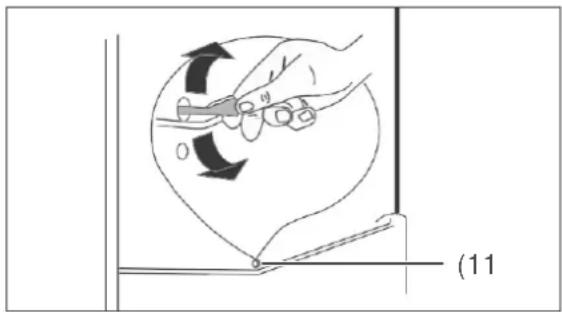

Rengöra kylutrymmet 151

Avfrosta och rengöra frysfack ....152

Idrifttagning....154

Transportera och packa upp 154

Välja uppställningsplats....154

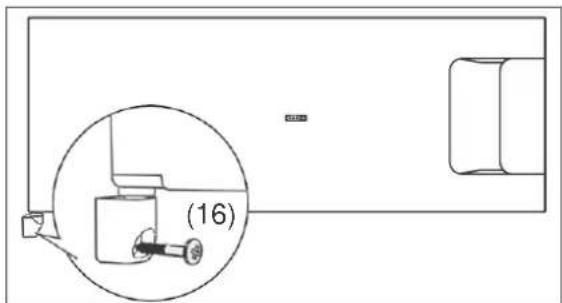

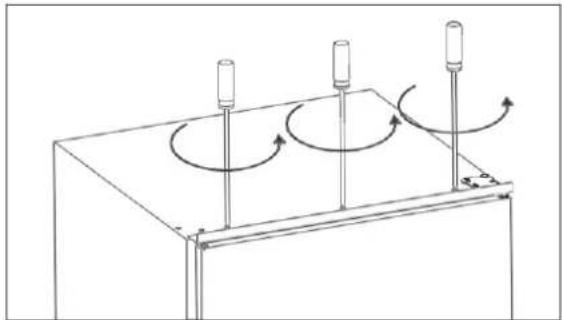

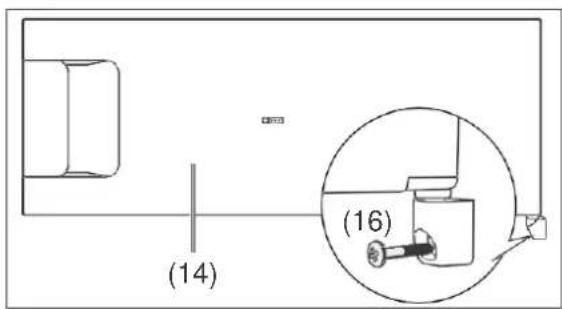

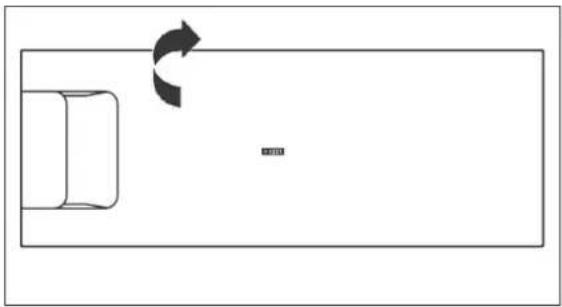

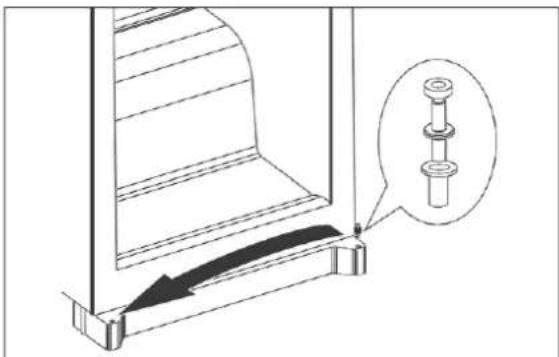

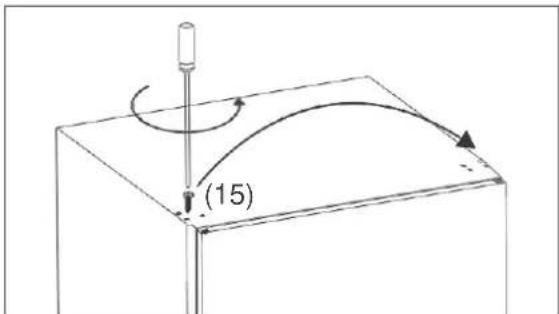

Byta dörranslag 155

Installation 157

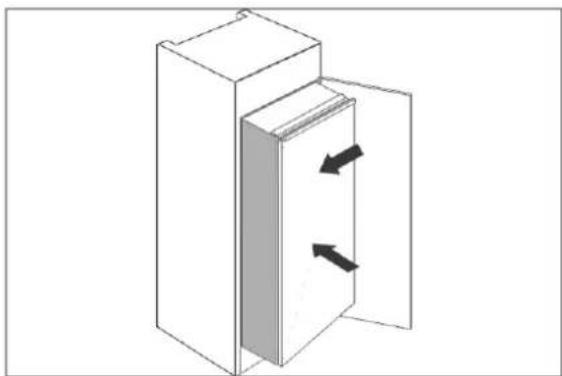

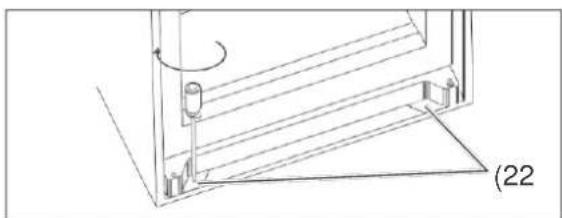

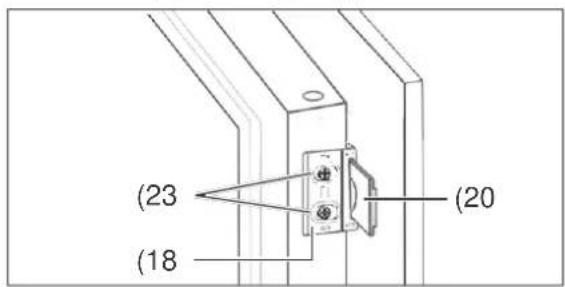

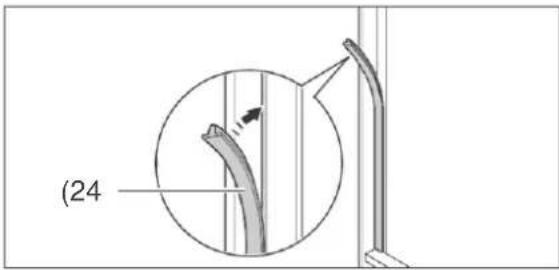

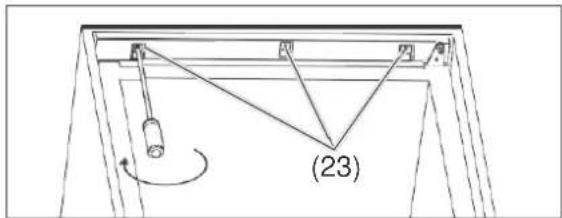

Montera produkt ....158

Grundrengöring 159

Ta produkt i drift ....159

Felsökningstabell 161

Vår service.... 245

Rådgivning, beställning och reklamation.... 245

Reparationer och reservdelar 245

Miljöskydd 162

Avfallshantering 162

Information om uppställning och idrifttagning finns i dokumentet från sida 155.

Läs noggrant säkerhetsanvisningarna och bruksanvisningen innan

du använder produkten. Endast så kan du använda alla funktioner säkert och tillförlitligt. Följ oumbärlig förutom föreskrifterna i denna bruksanvisning även de lokala föreskrifterna.

Förvara alla säkerhetsanvisningar och instruktioner för framtida bruk. Ge alla säkerhetsanvisningar och instruktioner vidare till den person som kommer att använda produkten efter dig.

Leverans

Om du har plats rekommenderar vi att behålla förpackningen minst garantitiden. Om produkten måste s in på reparation, skyddas den tillräckligt i originalförpackningen.

Om du vill kasta förpackningen ska du avfallshantera den miljövänligt.

Leveransomfattning

1× inbyggnadskylskåp

Kylutrymme:

3× glasfack

1 × flaskfack

1× glasfack som skydd för frukt-och gröntlåda

1 × frukt- och gröntlåda

3× dörrfack

Frysfack:

1 × isbitsbehållare

1× äggfack
1× rengöringsstavar
1× bruksanvisning
Olika monteringsdelar (se "Montera produkt" på sida 24)

Leveranskontroll

1. Transportera produkten till en lämplig plats och packa upp den (se "Idrifttagning" på sida 155).
2. Kontrollera att inget saknas.
3. Kontrollera efter transportskador.
4. Om det saknas delar i leveransen eller om det finns transportskador på produkten ska du kontakta vår service (se "Vår service" på sida 245).

WARNING!

Använd aldrig en skadad produkt.

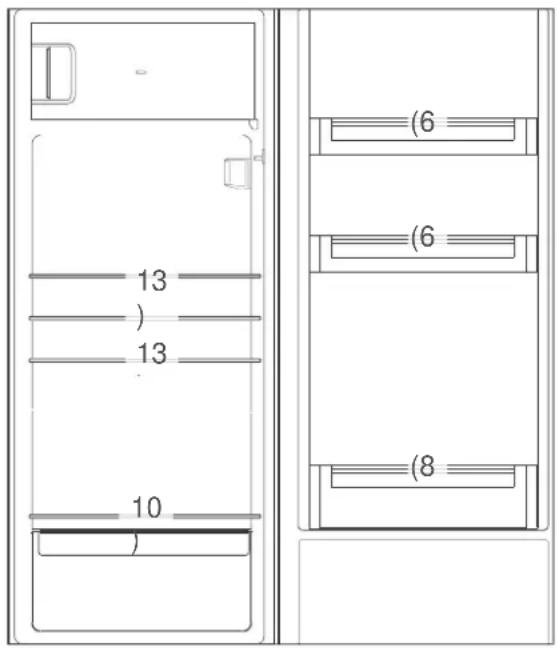

(1) Adjust: Ställ in temperatur i kylutrymmet
(2) Temperaturvisning i kylutrymmet
(3) Super: Sänk ned temperatur i fryspacket
(4) Smart: Automatisk drift
(5) Mode: Ställa in läget "Super" eller "Smart"
(6) Dörrhyllor
(7) Manöverreglage och belysning av kylutrymmet

(8) Stort dörrfack
(9) Frukt- och gröntlåda
(10) Glasfack som skydd för frukt-och gröntlåda
(11) Tövattenavlopp

(13) Glashyllor

(14) Frysfack

För din säkerhet

Avsedd användning

Produkten är avsedd till att kyla färska livsmedel, förvara vanliga djupfrysta livsmedel, djupfrysa färska, rumsvarma livsmedel samt för att skapa isbitar.

Produkten får endast användas om den har korrekt installerats i en lämplig inbyggnadsmöbel.

Produkten är endast avsedd för hemmabruk.

Använd produkten endast som det står i bruksanvisningen. Alla annan användning anses vara icke-ändamålsenlig och kan orsaka materiella skador och även personskador. Tillverkaren ansvarar inte för skador som uppstod på grund av icke-ändamålsenlig användning.

Förklaring av begrepp

Följande signalord används i denna bruksanvisning.

WARNING

Detta signalord hänvisar till en mättlig risk som, om den inte förhindras, kan orsaka dödsfall eller allvarliga personskador.

SE UPP

Detta signalord hänvisar till en lägre risk som, om den inte undviks, kan orsaka lätta eller måttliga personskador.

! OBS

Detta signalord varnar för möjliga materiella skador.

Denna symbol hänvisar till användbar extrainformation.

I det här kapitlet finns allmänna säkerhetsanvisningar som du ska följa för att skydda dig själv och andra. Observera även varningsanvisningarna i de enskilda kapitlet som avser användning, idrifttagning o.s.v.

! WARNING

Risker i samband med elektriska hushållsapparater Risk för elstöt!

Kontakt med spänningsledande delar kan leda till allvarliga personskador eller dödsfall.

- Använd produkten endast inomhus. Använd inte produkten i våtutrymmen eller i regn. - Ta inte produkten i drift eller fortsätt inte använda den om den har

• synliga skador, t.ex. om anslutningskabeln är skadad,
• om det uppstår rök eller om det luktar bränt,
• eller om produkten avger missljud.

Koppla i sådana fall bort nätkontakten, resp. stäng av säkringen

och kontakta vår service (se "Vår service" på sida 245).

- Produktens egenskaper motsvarar skyddsklass 1 och får endast anslutas till ett uttag med korrekt installerad skyddsledare. Anslutningen till en uttagslist, grenuttag, en timer eller ett separat fjärrsystem för fjärrövervakning- och styrning är förbjudet.

- Om nätkontakten inte kan nås efter att produkten byggts in, måste ett allpolig skiljeanordning, som motsvarar överspänningskategori III i husinstallation, förkopplas i minst 3 mm kontaktavständ; hit tillhör säkringar, skyddsbrytare och sköldar.

- Böj inte eller kläm inte strömkablar, eller lägg dem inte över skarpa kanter.

- Håll produkt, nätkontakt och strömkabel borta från öppen eld och heta ytor.

- Dra alltid i själva nätkontakten, inte i strömkabeln.

■ Ta aldrig i nätkontakten med fuktiga händer.

- Sänk aldrig nätkontakt eller strömkabel ned i vatten eller andra vätskor.

- Om produktens strömkabel blir skadad, måste tillverkaren, dess kundservice eller en kvalificerad person byta den.

Ingrepp och reparationer på produkten, som t.ex. byte av kylutrymmets belysning, får uteslutande utföras av auktoriserad personal (se "Vår service" på sida 245).

• Om produkten repareras på egen hand, kan det orsaka materiella skador och personskador samt kan ansvars- och garantianspråk nekas. Försök aldrig att själv reparera en produkt som är skadad eller som du misstänker är skadad.
• Använd endast komponenter som motsvarar produktens specifikationer vid reparationer. I denna produkt finns elektriska och mekaniska delar som är oumbärliga som skydd mot riskkällor.
• För inga föremål in eller genom öppningen i höljet och se till att barn inte heller gör det.
• Koppla bort nätkontakt, eller stäng av säkringen, vid fel eller omfattande rengöring.

Risk för barn

Risk för kvävning!

Barn kan linda in sig i förpackningsfolien eller svälja smådelar och kvävas.

■ Låt inte barn leka med förpackningsfolien.
- Se till att barn inte tar bort smådelar från produkten eller tar ur smådelar ur påsen med tillbehör och stoppar dem i munnen.

Risker vid hantering av kemiska ämnen

Explosionsrisk!

Icke-ändamålsenlig hantering av kemiska ämnen kan orsaka explosioner.

• Förvara inte explosiva ämnen eller sprayburkar med brännbara drivmedel i produkten eftersom de kan bilda brännbara gas-luft-blandningar.
• Det är förbjudet att använda sprayer för upptining. De kan bilda explosiva gaser.

SE UPP

Risk för vissa persongrupper

Risk för barn och personer med nedsänkta fysiska, sensoriska eller mentala förmågor!

• Denna produkt kan användas av barn från 8 år samt av personer med nedsänkta fysiska, sensoriska eller mentala förmågor eller brist på erfarenhet och/eller kunskap, om de använder produkten under uppsikt, eller om de har informerats om säker användning av produkten och om risker som användning av produkten kan medföra.
• Barn får inte rengöra eller underhålla produkten, om de inte är under uppsikt.
  ■ Barn får inte leka med produkten.

Risker vid hantering av kyl- och frysprodukter

Brandrisk!

Icke-ändamålsenlig hantering av produkten kan leda till brand och materiella skador.

- Anslut produkten endast till ett korrekt installerat uttag med skyddskontakt. Anslutningen till

en uttagslist eller ett flerfaldigt uttag är förbjudet.

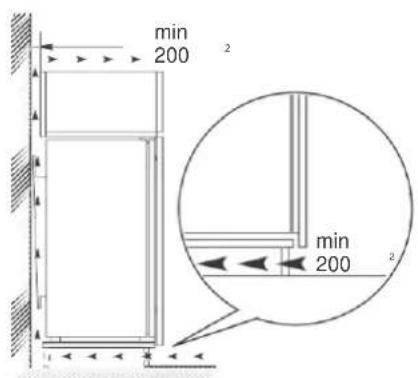

• För att få tillräcklig luftcirkulation får ventilationsöppningar i produktens hölje eller inbyggnadsmöbeln inte täckas över.
• Följ inbyggnadsskåpet minsta mätt (se "Montera produkt" på sida 159).

Risk genom kylmedel!

I kylmedelkretsen i din produkt finns det miljövänliga, dock brännbara kylmedel R600a (isobutan).

■ Mekaniska ingrepp i kylsystemet får endast utföras av auktoriserad personal.
- Kylsystemet får inte skadas, t.ex. genom genomstickning av kylmedelkanaler till kompressorn genom skarpa föremål, böjning av rörledningar o.s.v.
- Kylmedel som sprutar ut är brännbara och kan skada ögonen. I detta fall ska ögonen genast sköljas med rent vatten och en läkare ska omedelbart kontaktas.
- För att det inte ska kunna uppstå en brännbar gas-luft-blandning i fall av en läckage i kylsystemet, måste uppställningsplatser ha enligt standarden EN 378 ett minsta storlek på 1m ^3 per 8 g kylmedel. Hur mycket kylmedel det finns i din produkt finns i databladet (se "Datablad" på sida 163).

Risk för skador!

Om produkten inte hanteras ändamålsenligt kan det leda till personskador.

• Produkten är tung och inte behändig. Vid transport och montering ska en till person hjälpa till.
• Sockel, lådor, dörrar o.s.v. får inte användas som steg eller stöd.

Risk för hälsoskador!

På grund av fel hantering, otillräcklig kylning eller överbelastning kan livsmedlen som förvaras bli dåliga. Om sådana livsmedel förtärs, finns det risk för livsmedelsförgiftning!

- Packa framför allt ordentligt in rå kött och fisk för att livsmedel som ligger bredvid inte kontamineras med salmonella och liknande.

■ Följ förvaringstiderna som livsmedelstillverkare rekommenderar.

- Observera att förvaringstiden av en frysvara kan förkortas om temperaturen stiger inne i produkten (upptining, rengöring eller strömavbrott).

- Frysvara som förvaras – även vid endast temporär avstängning – ska tas ut ur produkten och ska förvaras på en tillräckligt sval plats eller i en annan kylprodukt.

- Upptinade eller nästan upptinade livsmedel ska inte frysas in igen, utan direkt förbrukas.

- Kontrollera efter eventuellt strömavbrott att alla livsmedel

som förvaras fortfarande kan ätas.

Produkten kanske inte arbetar helt utan fel, om det utsätts över en längre tid för för låg omgivnings-temperatur. Temperaturen kan i sådana fall stiga inuti produkten.

■ Följ rekommenderad omgivningstemperatur (se rad "Klimatklass" på sida 163).

Risk för skador på frysvaror! Om produkten inte hanteras ändamålsenligt kan det leda till personskador. Det finns risk för brännskador på grund av låg temperatur.

- Livsmedel och frysfackets innerväggar är väldigt kalla. Rör aldrig vid dem med blöta händer. Det kan skada huden. Hudskador kan uppstå även om du har torr hud.

- Ta inte isbitar eller glass direkt i munnen efter att du tagit ut dem från frysfacet.

! OBS

Risk för materiella skador!

Om kylprodukten transporterades liggande, kan smörjmedel från kompressorn ha trängt in i kylsystemet.

■ Kylprodukten ska helst inte tippas horisontellt.
- Låt kylprodukten stå upprätt i 2 timmar före idrifttagning. Under denna tid flyter smörjmedlet tillbaka i kompressorn.

Om produkten inte hanteras ändamålsenligt kan det leda till materiella skador.

• Förvara inte glas- eller metallbehållare med vätska i frysfacket. Behållare kan spricka.
• Dra inte eller lyft inte produkten genom att hålla i dess dörrar eller dörrhandtag.
  ■ Använd inte skarpa eller spetsiga förmål vid utpackning.
  ■ Använd inga elektriska produkter i produkten som inte överensstämmer med den byggklass som tillverkaren rekommenderar.
• Använd inga andra mekaniska anordningar eller övriga medel än de som tillverkaren rekommenderar.
  ■ Använd endast originaltillbehör.
• Vänta i 5 minuter efter avstängning. Först sedan kan du slå till produkten igen.
  ■ För att ta bort lukten som alla nya produkter har, ska produkten rengöras invändigt med ljummet vatten med ättika.
• Kylutrymmets belysning ska endast används som belysning av produktens insida. Den ska inte användas som belysning i andra utrymmen.
• Använd inte andra medel än de som tillverkaren rekommenderar för avfrosta produkten snabbare. Använd inte elektriska värmare, knivar eller produkter med öppen flamma som t.ex. ljus. Värmeisoleringen och innerbehållare är känsliga mot repor och värme och kan smälta.

■ Beakta vid rengöring:

- Använd inte aggressiva, grova, soda-, syra- eller lösningsmedelhaltiga eller slipande rengöringsmedel. Det rekommenderas att använda universalrengöringsmedel med ett neutralt pH-värde.

- Dörrtätningar och produktkomponenter av plats är känsliga mot olja och fett. Ta bort föroreningar så snabbt som möjligt.

- Använd endast mjuka trasor.

Betjäning

Förutsättningar för säker användning

• Du har läst kapitlet "För din säkerhet" på sida 5 och förstått alla säkerhetsanvisningar.
• Produkten är installerad och ansluten som det beskrivs i kapitlet "Idrifttagning" på sida 155.

Ta produkt i drift

! OBS

Risk för materiella skador! Om kylprodukten transporterades liggande, kan smörjmedel från kompressorn ha trängt in i kylsystemet.

• Kylprodukten ska helst inte tippas horisontellt.
• Låt kylprodukten stå upprätt i 2 timmar före idrifttagning. På det sätt finns det tillräckligt med tid för att smörjmedlet ska flyta tillbaka till kompressorn.

Produkten är så inställt från fabrik att den slås till automatiskt när du er nätkontakten till uttaget.

- Slå till uttagets säkring som produkten är ansluten till. Det ljuder en signalton, och om dörren är öppen lyser belysningen i kylutrymmet (7).

Slå till och stänga av produkt

Slå till

(1) Adjust 1 2 3 4 5 Smart Super Mode

- Håll knappen Adjust (1) nedtryckt i 5 sekunder. Det ljuder en signalton, belysningen i kylutrymmet (7) lyser. Produkten är tillkopplad.

Om produkten avger missljud efter tillkoppling, kontrollera att den

står stabilt och är korrekt installerad.

Avstängning

(1) Adjust 1 2 3 4 5 Smart Super Mode

1. Håll knappen Adjust (1) nedtryckt i 5 sekunder.
   Det ljuder en signalton, belysningen i kylutrymmet (7) släcks. Produkten är avstängd.
2. Töm produkten och rengör den som det beskrivs i kapitlet "Skötsebch underhåll" på sida 152.

Ställa in temperatur

WARNING

Risk för hälsoskador!

Produkten kanske inte arbetar helt utan fel, om det utsätts över en längre tid för för låg omgivningstemperatur.

Temperaturen kan i sådana fall stiga i kylutrymmet och frysfacet.

- Följ alltid rekommenderad omgivningstemperatur (se "Klimatklass" på sida 163).

Ställ in temperatur i kylutrymmet

Du behöver en kyl-/frystermometer för att kontrollera kylprestandan.

Lägg kyl-/frystermometern

• i kylutrymmet på glasytan (10) ovanför frukt-och gröntlådan; rätt temperatur här är +6 °C.
• i frysfacet; bäst förvaringstemperatur här är -18^ .

Ställa in temperatur manuellt

- Tryck upprepade gånger på knappen Adjust (1) för att ställa in kyltemperaturen. Inställningen visas på temperaturindikatorn (2).

Endast indikator 1 lyser: lägsta kyleffekt.

Indikatorer 1 - 5 lyser: starkaste kyleffekt.

- Anpassa inställningen till omgivningstemperaturen. Välj först en medelhög inställning (t.ex. 3) och justera sedan vid behov.

Automatisk temperaturinställning

• Tryck upprepade gånger på knappen Mode (5) tills indikatorn Smart (4) tänds. Nu ställs temperaturen in automatiskt. Den nu inställda temperaturen visas på indikatorn.
• För att återvända till manuell temperaturinställning ska du en gång trycka på knappen Mode. Indikatorn Smart släcks och temperaturen kan ställas in manuellt igen.

Ställ in temperatur i frysfacket

Temperaturen i frysfacket bevaras automatiskt vid -18 °C.

- För att sänka temperaturen ytterligare, tryck upprepade gånger på knappen Mode (5) tills indikatorn Super (3) tänds. Temperaturen i frysfacet sänks på det sätt ytterligare och du skapar dig en kylreserv, om du vill frysa in en större mängd färskvaror.

- För att stänga av Super-inställningen igen ska du trycka upprepade gånger på knappen Mode (5) tills indikatorn Super (3) släcks. Super-inställningen stannar aktiverat i maximalt 54 timmar. Sedan stängs den av automatiskt.

Dörrlarm

För att förhindra en för stor värmeförlust, ljuder en signalton om dörren till kylskåpet står öppet längre än 1,5 minuter.

- Stäng kylskåpsdörren. Dörrlarmet tystnar.

Flytta förvaringsytor

Förvaringsytorna (10) och (13) samt förvaringsytorna i dörren (6) och (8) kan tas ur och anordnas vid behov på annat sätt.

• Lyft glasytorna något bak till för att ta ur dem, dra ut dem framåt och flytta dem till den position du önskar.
• Förvaringsytorna i dörren kan tas ur uppåt och flyttas till en ny position igen uppifrån.

Kyla livsmedel

WARNING

Risk för explosion!

Förvaring av brännbara gaser och vätskor kan leda till att det bildas brännbara gas-luft-blandningar i produkten. Det kan orsaka explosioner.

- Förvara inga explosiva ämnen eller sprayer med brännbara drivmedel i produkten.

Kylningstips

13 ) 13 10 (6) (6) (8)

- Fyll kylutrymmet så att du optimal utnyttjar temperaturförhållandena i det:

• Lägg smör och ost i den översta dörrytan (6). Där är temperaturen högst.

• Förvara konserver, glas och ägg i dörrytan (6). Ägg ska helt läggas i medföljande äggfack.

• Ställ dryckkartonger och flaskor i det stora dörrfacket (8). Ställ fulla behållare närmare till gångjärnet för att minska dörrens belastning.

• Lägg kokat mat och bakelser på glasytorna (13).
• Lägg färskt kött, vild, kyckling, bacon, korv och rå fisk på glasytan (10) ovanför frukt-och gröntlådan (9). Där är temperaturen lägst.
  – Lägg färsk frukt och grönsaker i frukt- och gröntlådan (9).

• Ställ flaskor i flaskfacket (12).

• Förvara stark sprit endast stående och fast försluten.

• Låt varma livsmedel svalna innan du ställer dem i kylen.
• Temperaturerna i produkten och energiförbrukningen kan stiga, – om dörren öppnas ofta och länge.

– Om den rekommenderar rumstemperaturen över-eller underskrids.

- Energiförbrukningen beror också på vald plats (mer information finns på sida 155).

Bevara kvalitet

• För att livsmedlens arom ska bevaras och för att de ska förbli färska i kylutrymmet ska du lägga alla livsmedel endast förpackade i kylskåpet. Använd speciella plastbehållare för livsmedel eller vanlig folie.
  • Lägg livsmedel så i

• Kylutrymmet att luften kan cirkulera fritt. Täck inte över förvaringsytorna med papper eller liknande.

• Inte direkt på bakväggen. De skulle kunna frysa fast på bakväggen.

Frysa in livsmedel / förvara djupfrysta livsmedel

WARNING

Risk för explosion!

Förvaring av brännbara gaser och vätskor kan leda till att det bildas brännbara gas-luft-blandningar i produkten. Det kan orsaka explosioner.

■ Förvara inga explosiva ämnen eller sprayer med brännbara drivmedel i produkten.

WARNING

Risk för hälsoskador!

På grund av fel hantering, otillräcklig kylning eller överbelastning kan livsmedlen som förvaras bli dåliga. Om sådana livsmedel förtärs, finns det risk för livsmedelsförgiftning!

• Packa framför allt ordentligt in rå kött och fisk för att livsmedel som ligger bredvid inte kontamineras med salmonella och liknande.
• Följ förvaringstiderna som livsmedelstillverkare rekommenderar. Observera att förvaringstiden av en frysvara kan förkortas om temperaturen stiger inne i produkten (upptining, rengöring eller strömavbrott).
• Vid längre strömavbrott eller om det uppstår fel på produkten ska frysvaror som förvaras tas ut ur produkten och förvaras på en tillräckligt sval plast eller i en annan kylprodukt (max förvaringstid vid fel: 12 timmar).

Kontrollera efter ett fel om livsmedlet fortfarande kan ätas. Upptinade eller nästan upptinade livsmedel ska inte frysas in igen, utan direkt förbrukas.

SE UPP

Risk för skador!

Om produkten inte hanteras ändamålsenligt kan det leda till personskador. Risk för brännskador på grund av låga temperaturer.

■ Livsmedel och frysfackets innerväggar är väldigt kalla. Vidrör dessa aldrig med fuktiga händer. Det kan orsaka hudskador. Även om händerna är torra kan huden skadas.
- Låt isbitar och glasspinnar tina upp något innan du äter dem, stoppa dem inte direkt in i munnen efter att du tagit ut dem från frysfacet.

Frysa in

Frysa in betyder att genomfrysa färska, rumsvarma livsmedel så snabbt det går – helst "med chock" – ända in till kärnan. Vid långsam kylning "fryser" livsmedlet ihjäl, d.v.s. strukturen förstörs. För att bevara konsistens, smak och näringsvärde krävs en jämn förvaringstemperatur på -18 °C.

Förbereda livsmedel

• Frys endast in livsmedel med perfekt kvalitet.
• Fyrs in färsk och tillagad mat som inte är saltat eller kryddat. Livsmedel som frysts in osaltat håller längre.
• Låt tillagade livsmedel svalna innan du fryser in dem. Det sparar inte bara energi utan förhindrar också att frysfacet fryser in för mycket.
• Dryck med kolsyra ska inte frysas in efter kolsyran försvinner vid infrysning.

Lämplig förpackning

Viktig vid infrysning är förpackningen. Den ska skydda för oxidation, inträngning av mikrober, överföring av lukt och smakämnen och uttorkning (frysbrand).

- Använd endast förpackningsmaterial som är beständigt, som inte släpper genom luft och vätskor, som inte är för styvt och som inte har text på. Förpackningen ska vara märkt som lämplig att frysa in.

Stycka mat

• Forma så platta matportioner som möjligt ska fryses in snabbare ända fram till kärnan.
• Se till att du får ut all luft ur fryspåsen eftersom luft bidrar till att maten blir torr och minskar plats.
• Använd plastklämmor, gummiringar eller tejp för att försluta påsen.
• Fyll vätskebehållare till max 34 eftersom vätskan töjer sig vid infrysning.
• Förvara inte glas- eller metallbehållare med vätska i. Dessa behållare kan spricka.
• Frys in stark sprit endast fast förslutet.
• Märk frysvaror efter typ, mängd, infrysningsdatum och förfallodatum. Använd helst filtpennor eller etiketter.

Frysa in livsmedel

• Följ den maximala frysvolymen. Du hittar uppgifter om "Frysvolym i kg/24h" i databladet på sida 163.
• Om temperaturen i frysfacket ligger på -18^ kan du frysa in färska, rumsvarma livsmedel.
• Den färska varan får inte komma i kontakt med redan infrysta varor eftersom dessa annars kan tina upp. Om kontakt med infrysta livsmedel inte kan undvikas, rekommenderar vi att skapa en kylreserv i fryspacket innan du fryser in den färska varan.

Efter att du lagt den färska varan i frysfacket, stiger temperaturen i facket för en kort stund. Efter ytterligare 24 timmar är vara frusen in i kärnan.

Förvara djupfrysta livsmedel

På vägen från tillverkaren till ditt frysfack får djupfryskedjan inte avbrytas. Frysvarans temperatur måste alltid vara minst -18^ .

Köp därför inga livsmedel som

• ligger i frusna, väldigt isiga behållare.
• Som är staplade ovanför den föreskrivna markeringen.
• Som är delvist klumpiga (detta syns enkelt framför allt hos bär och grönsaker).
• Som den finns spår av snö och saft på.

Transportera djupfrysta livsmedel i specialboxar av styropor eller isolerade väskor.

Observera förvaringsvillkor- och tider som står på förpackningen.

Tina upp livsmedel

Observera följande regler när du tinar upp livsmedel:

• Ta ur livsmedel ur frysfacket för att tina upp dem och låt dem tina upp i rumstemperatur eller i kylskåpet.
• För att snabbt tina upp livsmedel kan du t. ex använda upptiningsfunktionen på din mikrovågsugn. Följ tillverkarens uppgifter och observera att det kan bildas fler bakterier och baciller vid denna upptiningssätt.
• Tillaga upptinade livsmedel så snabbt som möjligt.
• Häll av vätskan som från upptinade livsmedel.
• Om du endast vill tina upp en del av förpackningen, ska du ta denna del ur förpackningen och sedan genast försluta förpackningen igen. På det sätt förhindrar du att det bildas "frysbrand" och minskar isbildning på kvarvarande livsmedel.
• Tina alltid upp kött, kyckling och fisk i kylskåpet. Se till att de frysta varorna inte ligger i egen upptiningsvätska.

Bereda isbitar

- Fyll den medföljande isbitsbehållaren till ^3/4 med färskt vatten och ställ den vågrätt i frysfacket. Isbitarna lossnar bäst om du vrider med behållaren eller om du håller behållare en kort stund under rinnande vatten.

Skötsel och underhåll

WARNING

Risk för elstöt!

Att vidrör spänningsledande delar kan leda till allvarliga personskador eller dödsfall.

• Koppla bort nätkontakten eller stäng av säkringen före rengöringen.
  ■ Fatta alltid tag i själva nätkontakten, inte i kabel, när du kopplar bort den.

SE UPP

Risk för barn och personer med nedsänkta fysiska, sensoriska eller mentala förmågor!

■ Barn får inte rengöra eller underhålla produkten, om de inte är under uppsikt.

OBS

Produktens ytor och komponenter skadas genom olämplig skötsel.

• Använd aldrig aggressiva, soda-, syra, eller lösningsmedelhaltiga eller slipande rengöringsmedel. Dessa angriper plastytorna. Det rekommenderas att använda universalrengöringsmedel med ett neutralt pH-värde.
  ■ Använd rengöringsmedel enda st för utvändiga ytor.
  ■ Dörrtätningar och produktkomponenter av plast är känsliga mot olja och fett. Ta bort föroreningar så snabbt det går.
  ■ Använd endast mjuka trasor.

Kontrollera och rengöra dörrtätningar

Dörrtätningarna måste regelbundet kontrolleras för att varm luft inte ska tränga in i produkten.

1. Häfta en tunn pappersbit på olika ställen för kontroll. Papperen måste vara lika svårt att dra ut på alla ställen.
2. Om tätningen inte tätar lika på alla ställen: Värm upp tätningen på de berörda ställena försiktigt med en hårtork och dra ut den något med fingrarna.
3. Rengör smutsiga tätningar endast med rent vatten.

Avfrosta kylutrymmet

Detta behövs inte eftersom produktens kylutrymmet har en automatisk avfrostningsfunktion. Rimfrost och is avfrostas automatiskt och tövattnet samlas i en behållare på produktens baksida. Genom motorns värme dunstar tövattnet bort.

Rengöra kylutrymmet

1. Stäng av produkten genom att hålla knappen Adjust (1) nedtryckt i 5 sekunder.
2. Koppla bort nätkontakten från rätt uttag eller stäng av säkringen.
3. Ta ur frysvaran och ställ den på en sval plats.

4. Ta ur frukt- och gröntlådan (9), dörrfacken (6) och (8) samt glasytorna (13) och (10) och rengör alla delar i ljummet vatten. Torka sedan av noga.

5. Torka av insidan med en trasa som du fuktar något i vatten. Se till att det inte tränger in vätska i manöverreglaget och kylskåpsbelysningen.

6. Tillsätt några droppar ättika i vattnet vid eftertorkning, för att förebygga mögelbildning.

Torka av insidan och låt dörren stå öppen en stund till för att ventilera.

(11)

1. Rengör öppningen för tövattenavlopp (11) med medföljande rengöringsstav.
2. Sätt tillbaka förvaringsytorna och facket.
3. Lägg tillbaka livsmedel i kylutrymmet.
4. Anslut nätkontakten eller slå till säkringen igen.
5. Håll knappen Adjust (1) nedtryckt i 5 sekunder. Produkten startar.
6. Ställ in önskad kyltemperatur.

Avfrosta och rengöra frysfack

! WARNING

Risk för explosion!

Om produkten inte hanteras ändamålsenligt kan det leda till smallar/explosion!

- Det är förbjudet att använda avfrostningsprayer. De kan bilda explosiva gaser.

! OBS

• Avfrosta produkt i tid innan det bildas rimfrostskikt på mer än 5 mm. Vid för stark isbildning stiger strömförbrukningen och frysfackets dörr kanske inte går att sluta tät längre.
• Använd inte andra medel än de som tillverkaren rekommenderar för avfrosta produkten snabbare. Använd inte elektriska värmare, knivar eller produkter med öppen flamma som t.ex. ljus.

Värmeisoleringen och innerbehållare är känsliga mot repor och värme och kan smälta.

Beakta vid rengöring:

• Aggressiva, korniga, soda- eller lösningsmedelhaltiga eller slipande rengöringsmedel får inte användas. Vi rekommenderar att använda universalrengöringsmedel med ett neutralt pH-värde.

• Dörrtätningen är känslig mot olja och fett – gummit blir poröst och skört.

• Ytorna skadas genom olämpliga rengöringsmedel. Använd rengöringsmedel endast för utvändiga ytor.
  ■ Använd endast mjuka trasor.

Avfrosta produkten helst under vintern när utomhustemperaturerna är låga. Då kan du förvara livsmedlet på t.ex. balkongen när du avfrostar produkten.

Alternativt kan du packa in frysvaran i ett tjockt skikt tidningspapper och förvara den på en sval plats eller i en isoleringsväska.

(1) Adjust 1 2 3 4 5 Smart Super (3) Mode

1. Skapa en kylreserv före avfrostning genom att ställa in frysfacket med knappen Mode (5) i 3 timmar till läget Super (3).
2. Stäng av produkten efter denna tid genom att hålla knappen Adjust (1) nedtryckt i 5 sekunder.
3. Koppla bort nätkontakten från rätt uttag eller stäng av säkringen.
4. Ta ur livsmedlen ur kylskåpet och frysvarorna ur frysfacket.
5. Se till att dina livsmedel förblir tillräckligt nedkylda.

6. Ställ en skål med het, men inte kokande vatten, i frysfacket. Avfrostningen sker snabbare då.

7. Låt dörren vara öppen under avfrostningen och lägg en skurtrasa framför produkten för att fånga upp tövattnet.
   Avfrostningstiden beror på hur tjockt isskiktet är. Enligt vår erfarenhet kan du börja rengöra produkten efter cirka 1 timme.

8. Rengör produktens insida med varmt vatten och diskmedel.
   Tillsätt några droppar ättika i vattnet vid eftertorkning, för att förebygga mögelbildning.
9. Rengör dörrtätningen endast med rent vatten. Tätningen är känslig mot olja och fett.
10. Torka noggrant allt, inklusive dörrtätningen, och lufta en stund.
11. Lägg tillbaka livsmedlen i kylutrymmet, resp. frysfacket.
12. Anslut nätkontakten eller slå till säkringen igen.
13. Håll knappen Adjust (1) nedtryckt i 5 sekunder. Produkten startar.
14. Ställin önskadyltemperatur (se "Ställän temperatur" på sida 146).
15. När frysfacet har nätt en temperatur på -18 °C ska du vrida med temperaturregulatorn till vanlig position igen.

Idrifttagning

Transportera och packa upp

WARNING

Risk för kvävning!

• Låt inte barn leka med förpackningsfolien. De kan bli fastklämda inuti och kvävas.
• Se till att barn inte tar bort smådelar från produkten eller tar ur smådelar ur påsen med tillbehör och stoppar dem i munnen.

SE UPP

Risk för skador!

Om produkten inte hanteras ändamålsenligt kan det leda till personskador.

■ Produkten är tung och inte behändig. Vid transport och montering ska en till person hjälpa till.
- Sockel, lådor, dörrar o.s.v. får inte användas som steg eller stöd.

OBS

Risk för skador! Om produkten inte hanteras ändamålsenligt kan det leda till skador.

■ Kylprodukten ska helst inte tippas horisontellt.
- Låt kylprodukten stå upprätt i 2 timmar efter transport.
■ Använd inte skarpa eller spetsiga förmål vid utpackning.

• Transportera produkten med en transportkärra eller med hjälp av en annan person.
• Packa ut produkten och ta försiktigt bort alla förpackningsdelar, plastprofi-ler, tejpremsor, skyddsfolier och bubbelplast från produktens insida och utsida.

Välja uppställningsplats

SE UPP

Risk genom kylmedel!

• Kylsystemet får inte skadas, t.ex. genom genomstickning av kylmedelkanaler till kompressorn med skarpa föremål, böjning av rörledningar o.s.v.
• Kylmedel som sprutar ut är brännbara och kan skada ögonen. Skölj i sådana fall ögonen under rinnande vatten och kontakta omedelbart en läkare.

OBS

Risk för skador!

Produkten kanske inte arbetar helt utan fel, om det utsätts över en längre tid för för låg omgivningstemperatur.

Temperaturen kan i sådana fall stiga inuti produkten.

- Se till att den rekommenderade omgivningstemperaturen följs (se "Klimatklass" på sida 163).

För att det inte ska kunna uppstå en brännbar gas-luft-blandning om det skulle uppstå en läckage i kylsystemet, måste uppställningsplatser har enligt standarden EN 378 ett minsta storlek på 1 m³ per 8 g kylvätska. Denna produkt ska därmed ha en minsta rumsstorlek på 3,5 m³.

• Torra platser med god ventilation som helst är svala lämpar sig bra som uppställningsplats.
• Olämpliga är platser med direkt solstrålning eller omedelbart bredvid en ugn, spis eller värmeelement.

Byta dörranslag

Du kan vid behov byta kylproduktens dörranslag. Du måste vara lite händig för att klara av det. Läs alla följande arbetssteg innan du påbörjar arbetet.

Du behöver följande verktyg:

• Kors-skruvmejsel PH2
• Skiftnyckel 8 mm

Byta dörranslag i kylskåpsdörren

1. Kontrollera att produkten är frånkopplad från elnätet.
2. Stäng dörren.

1. Skruva bort metallisten från kylskåpet. Använd en kors-skruvmejsel.

1. Lossa skruvarna på det övre gångjärnet med en 8 mm hylsnyckel och ta bort gångjärnet.

1. Skruva bort gångjärnsstiftet från gångjärnet. Vrid med gångjärnet med 180°. Sätt tillbaka gångjärnsstiftet i gångjärnet.
   6.Lyft dörren, dra den samtidigt ut ur den nedre gångjärnsstiftet och ställ den åt sidan.

7.. Sätt i det nedre gångjärnsstiftet i den motliggande sidan, och sätt i dörren igen.
8.Stäng dörren.

(15)

1. Skruva bort skruven (15) med en korshylsnyckel och skruva in den på motsatt sida.

1. Sätt in det övre gångjärnet på dörranslagets sida, och skruva åt.
2. Skruva fast metallisten till kylskåpet igen.
3. Kontrollera om dörrtätningen ligger bra an (se "Kontrollera och rengöra dörrtätning" på sida 152)

Byta dörrtätning på frysfacket

1. Skruva ut gångjärnsskruven (16) under frysfacket (14). Använd en kors-skruvmejsel.
2. Öppna dörren till frysfacket och ta ut dörren och gångjärnet.
3. Dra av gångjärnet från dörrstiftet.

(17)

1. Ta bort skyddet över skruvarna (17) på dörrlåset och skruva ut båda skruvar.
2. Vrid med dörrlåset med 180° och sätt fast den på motsatt sida. Använd skruvarna (17).
3. Tryck båda skydd tillbaka i dörrlåset.

1. För att sätt in dörren till frysfacket på den ny sidan, vrid med den med 180°.
2. Sätt i dörren med det övre dörrstiftet i öppningen upptill på frysfacet.

(16)

1. Sätt på gångjärnet på det nedre dörrstiftet och skruva åt med gångjärnsskruven (16) på kylprodukten.

Installation

Delar för montering

(18) 2× glidstycken för

fastsättning på produktdörren

2× Skydd för glidstycken (18)

2× Skena för fastsättning på möbeldörren

2× Skydd för skenan (20)

(22) långa skruvar

(24) 1× tätningsprofil

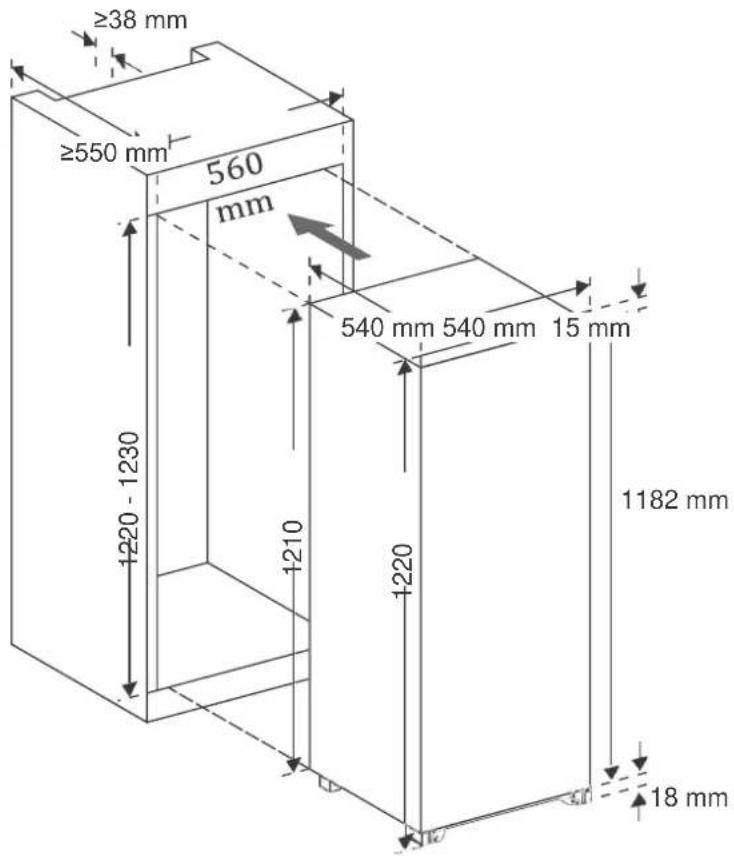

Inbyggnadsskåp och ventilation

Inbyggnadsskåpet måste uppfylla följande villkor:

Inbyggnadsm ätt:

Ventilationstvärsnitt:

≥38 mm ≥550 mm 560 mm 1220 - 1230 1210 1220 540 mm 540 mm 15 mm 1182 mm 18 mm

min 200 2 min 200 2

Montera produkt

Kontrollera före monteringen om dörranslaget finns på

rätt sida. Byt dörranslaget vid behov (se "Byta dörranslag" på sida 156

Du behöver en korshylsnyckel PH2 för monteringen.

1. Stäng av säkringen till avsett uttag (220-240 V\~ / 50 Hz). Anslut sedan nätkontakten till uttaget.

1. Skjut kylskåpet längsamt och försiktigt in i inbyggnadsskåpet. Se till att dörren som ska öppnas ligger så tät som möjligt an skåpväggen.

1. I produktdörrens ytterkanter finns hål för fastsättning av glidstycken (13). Skruva fast glidstyckena med de korta skruvarna (23) på sidan som ska öppnas. 9. Skruva bort glidstyckena igen och

2. Skjut skenorna (20) i glidstyckena (18). Stäng och öppna möbeldörren för att kontrollera om den kan öppnas enkelt och helt. Korrigera vid behov kylproduktens position.

3. Öppna dörren till produkten och möbeln samtidigt. Markera de optimala positionerna för skenor på möbeldörrens insida.

1. Ta ur skenorna från glidstyckena igen.

2. Skruva fast skenorna med 2 korta skruvar (23) på de markerade positionerna på möbeldörrens insida.

1. Tryck skydden (21) på skenorna.

skjut dem på de monterade skenorna.

1. Skruva fast glidstycken på produktdörren igen.

1. Tryck skydden (19) på glidstyckena (18).
2. Kontrollera att dörren kan öppnas och stängas lätt och att produktdörren sluter tätt.

Justera vid behov kylskåpets position samt positionen av glidstycken och skenor.

(23)

1. Om dörrarna kan öppnas och stängas utan problem ska du skruva fas kylprodukten till inbyggnadsskåpet. Använd då 3 korta skruva (23) uppe och de båda långa skruvarna (22) nere.

1. Tryck tätningsprofilen i mellanrummet mellan kylprodukten och inbyggnadsskåpet när dörren står öppen. Monteringen är klar.

Grundrengöring

För att ta bort lukt som alla nya produkter avger ska du rengöra produkten innan du använder den (se "Rengöra kylutrymme" och "Avfrosta och rengöra frysfack" på sida 153).

All viktig information om manövrering finns på sida 145 och följande sidor.

Felsökningstabell

Det kan uppstå fel på alla elektriska produkter. Det behöver inte betyda att produkten är skadad. Kontrollera därför med hjälp av tabellen om du kan åtgärda felet.

WARNING

Risk för elstöt vid felaktigt utförd reparation!

Försök aldrig att själv reparera den skadade – eller förmodligen skadade – produkten. Du skulle kunna utsätta dig och senare användare för fara.

Låt endast auktoriserad personal utföra dessa reparationer.

Problem	Möjlig orsak	Lösningar, tips, förklaringar
Kompressor avstängd, innerbelysning avstängd.	Produkten är avstängd.	Tryck och håll ned knappen Adjust (1) i 5 sekunder.
	Uttag utan ström.	Kontrollera uttag med en annan produkt.
	Nätkontakten sitter löst.	Kontrollera om nätkontakten sitter fast.
Kompressor avstängd, innerbelysning lyser.	Önskad temperatur har uppnåtts.	Ingen mer kylning behövs. Om innertemperaturen stiger, aktiveras kompressorn automatiskt.
Produkten kyler för starkt.	Temperaturregulatorn är inställt på för högt värde.	Välj en lägre inställning (se "Ställa in temperatur" på sida 146).
Produkten kyler inte tillräckligt.	Temperaturregulatorn är inställt på för lågt värde.	Välj en högre inställning (se "Ställa in temperatur" på sida 146).
	Dörren sluter inte fast och dörrtätningen ligger inte helt an.	Se "Kontrollera och rengöra dörrtätningar" på sida 152.
	Produkten står nära en värmekälla.	Ställ en isolerskiva mellan produkterna eller byt uppställningsplats.
	Mat kan lagt i varmt i kylprodukten.	Lägg endast mat som svalnat i kylprodukten.
	För mycket varor infrysta.	Frys in maximalt 2 kg åt gången.
	För låg eller för hög omgivningstemperatur.	Anpassa omgivningstemperaturen till klimatklassen (se "Datablad" på sida 163).
	Kompressor verkar vara skadad.	Ställ produkt till maximal kylning (se "Ställa in temperatur" på sida 146). Om kompressorn inte slår till inom en timme ska du kontakta vår service (se sida 245).
Produkten avger missljud.	Driftsljud uppstår på grund av funktionen och tyder inte på fel.	Brus: Kylaggregatet är igång.
		Flytande ljud: Kylmedel flyter genom rören.
		Klickljud: Kompressorn slår till eller från.
	Störande ljud.	Kontrollera monteringen och justera vid behov.
Nere i kylutrymmet har vattenansamlingar bildats.	Tövattenavloppet (11) är igensatt.	Åtgärda igensättning av tövattenutlopet med den medföljande rengöringsstaven.

Miljöskydd

Avfallshantering

Gamla produkter får inte avfallshanteras tillsammans med vanligt hushållsavfall!

Om produkten inte längre kan användas har varje konsument

ansvaret att avfallshantera gamla produkter separat från vanligt hushållsavfall och lämna in dem t.ex. på en lokal återvinningsstation. Gamla elektriska produkter tas emot gratis där. På så sätt garanteras att gamla produkter tillvaratas korrekt och att negativ miljöpåverkan undviks.

Därför är elektriska produkter märkta med den här angivna symbolen.

Mer information till detta tema finns också på servicesidorna i vår aktuella katalog samt på vår webbsida under fliken "Service".

I denna produkt användes till 100 % FCKW- och FKW-fria kyl- och skummedel. På så vis Skyddas ozonskiktet och drivhuseffekten reduceras.

Våra förpackningar tillverkas av miljövänliga, återvinnbara material:

• Utvändig förpackning av papp
• Formdelar av skummad, FCKW-fri polystyrol (PS)
  – Folier och påsar av polyetylen (PE)
• Spännband av polypropylen (PP)
• Även energibesparing skyddar mot för stark uppvärmning av vår Jord. Din nya produkt förbrukar med sin miljövänliga teknik endast lite energi.

Klistermärke "OK"

(endast vissa modeller)

Med temperaturkontrollen "OK" kan

temperaturer under +4 °C fås fram. Ställ

in temperaturen stegvis kallare

om inte klistermärket visar "OK".

Råd

När skåpet tas i drift kan det dröja upp

till 12 timmar innan temperaturen

uppnås.

OK

Korrekt inställning

Datablad för elektriska kyl- och frysprodukter för hemmabruk samt motsvarande kombinationsprodukter enligt direkt (EU) nr 1060/2010, 643/2009.

Varumärke		Blaupunkt
Produktbeteckning		Integrerat kylskåp med frysfack / utan frysfack
Modell / artikelnummer		5CG24010	5CK24010
Kylproduktens kategori 2)		Kyl-frysprodukt Kylprodukt
Energieffektivitetsklass 1), 2)		A+	A+
Energiförbrukning per år 2)		212 kWh/år	128 kWh/år
Summa nyttovolym 2)	Frysutrymme / stjärnindelning kylutrymme (frostfri) 2)	15 l / 171 l 201 l
Förvaringstid vid störning 2)		12 timmar	N/A
Fryskapacitet 2)		2 kg / 24 timmar	N/A
Klimatklasser 3) / gränsvärden för omgivningstemperaturer som det integrerade kylskåpet med frysfack har utformats för		N, ST / +16 °C till 38 °C	N, ST / +16 °C till 38 °C
Luftbullerutsläpp 2)		42 dB(A) re 1pW
Inbyggnadsprodukt		ja
Effekt		90 W	80 W
Matarspänning		220–240 V~ / 50 Hz
Strömförbrukning		0,55 A	0,50 A
Produktmätt (höjd × bredd × djup)		122 cm × 54 cm × 54 cm
Tomvikt		29 kg
Kylmedel		R600a (Isobutan)
Kylmedel Påfyllningsmängd		26g	23g

1) Bedömning av A+++ (= låg förbrukning) till D (= hög förbrukning).
2) Fastställt enligt direktiv (EU) nr 1060/2010 och direktiv (EU) nr 643/2009. De använda mät- och beräkningsmetoderna motsvarar standarden EN 62552.
3) Klimatklass betyder att produkten är avsedd att användas inom de angivna omgivningstemperaturerna. Om en kombination anges vid uppgifter om klimatklass, betyder det hos en produkt, där t.ex. kombinationen SN-ST anges, att den är lämpad för temperaturer från + 10 °C till + 38 °C.

Om rumstemperaturen sjunker mycket under detta gränsvärde slår produkten inte så ofta till. Det betyder att det kan uppstå en oönskad temperaturstigning.

Om produkten står i ett varmt rum måste den koppla till oftare för att kunna bevara de låga temperaturerna inuti produkten. Därför ska du se till att följa omgivningstemperaturen.

Omgivningstemperatur per klimatklass

SN: +10 °C till +32 °C

N: +16 °C till +32 °C

ST: +16 °C till +38 °C

T: +16 °C till +43 °C

De angivna uppgifterna är till de i provningsstandarden exakt fastställda omgivningsvillkoren. Därför kan det hända att värdena avviker från dessa värden i eget hushåll.

Índice

Entrega 165
