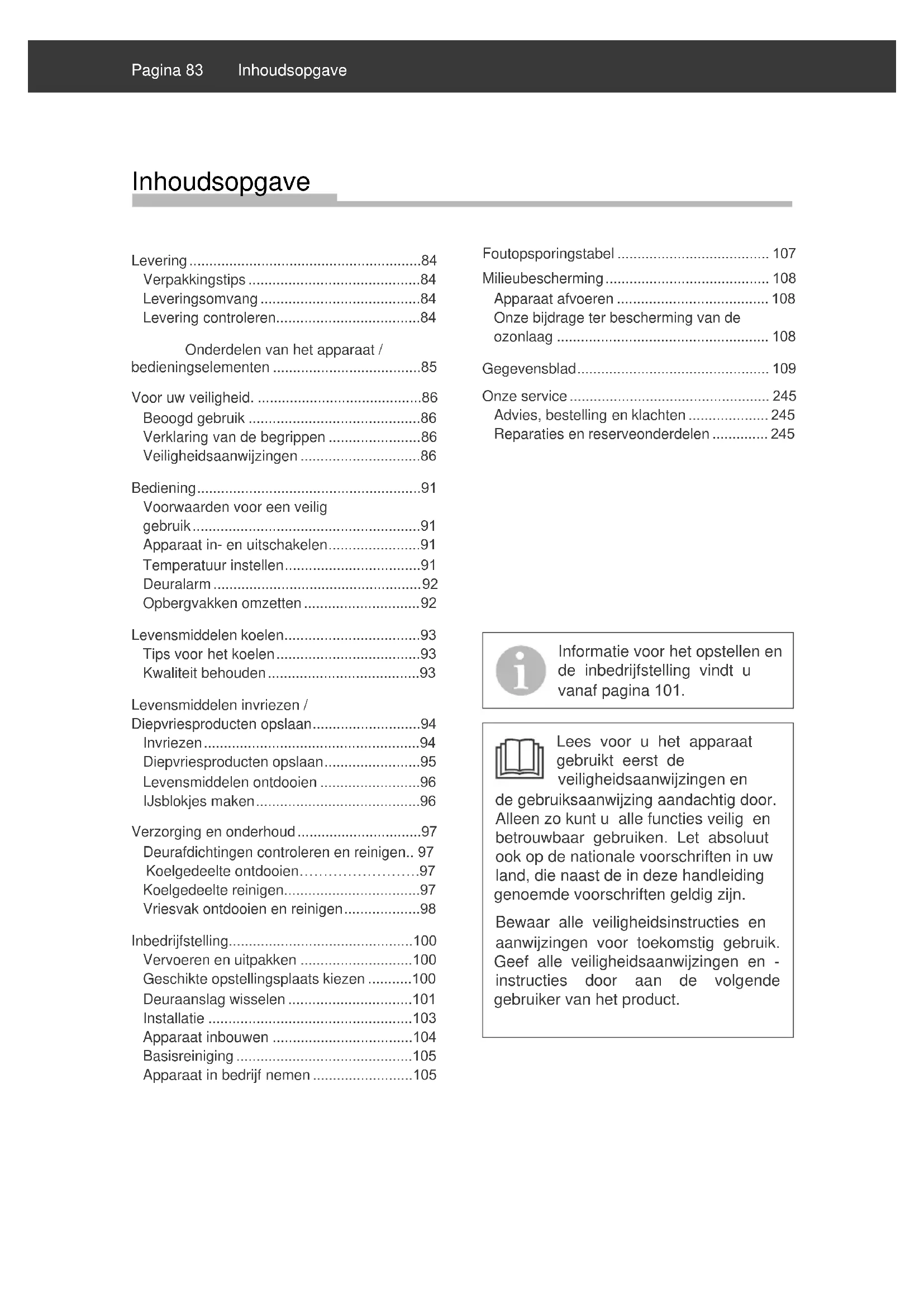

GEBRUIKSAANWIJZING 5CG24010 BLAUPUNKT

Onderdelen van het apparaat /

bedieningselementen 85

Voor uw veiligheid. 86

Beoogd gebruik 86

Verklaring van de begrippen 86

Veiligheidsaanwijzingen 86

Bediening....91

Voorwaarden voor een veilig

gebruik....91

Apparaat in- en uitschakelen....91

Temperatuur instellen....91

Deuralarm 92

Opbergvakken omzetten 92

Levensmiddelen koelen....93

Tips voor het koelen....93

Kwaliteit behouden....93

Levensmiddelen invriezen /

Diepvriesproducten opslaan....94

Invriezen....94

Diepvriesproducten opslaan....95

Levensmiddelen ontdooien 96

IJsblokjes maken....96

Verzorging en onderhoud....97

Deurafdichtingen controleren en reinigen.. 97

Koelgedeelte ontdooien....97

Koelgedeelte reinigen....97

Vriesvak ontdooien en reinigen....98

Inbedrijfstelling....100

Vervoeren en uitpakken ....100

Geschikte opstellingsplaats kiezen ......100

Deuraanslag wisselen 101

Installatie 103

Apparaat inbouwen 104

Basisreiniging 105

Apparaat in bedrijf nemen 105

Foutopsporingstabel 107

Milieubescherming.... 108

Apparaat afvoeren 108

Onze bijdrage ter bescherming van de ozonlaag .... 108

Gegevensblad....109

Onze service 245

Advies, bestelling en klachten 245

Reparaties en reserveonderdelen 245

Informatie voor het opstellen en de inbedrijfstelling vindt u vanaf pagina 101.

Lees voor u het apparaat gebruikt eerst de veiligheidsaanwijzingen en

de gebruiksaanwijzing aandachtig door. Alleen zo kunt u alle functies veilig en betrouwbaar gebruiken. Let absoluut ook op de nationale voorschriften in uw land, die naast de in deze handleiding genoemde voorschriften geldig zijn.

Bewaar alle veiligheidsinstructies en aanwijzingen voor toekomstig gebruik. Geef alle veiligheidsaanwijzingen en - instructies door aan de volgende gebruiker van het product.

Levering

Als uw ruimtelijke omstandigheden het toestaan, adviseren wij u, de verpakking ten minste

tijdens de garantieperiode te bewaren. Als het apparaat voor reparatie moet worden ingestuurd, is het alleen in de originele verpakking voldoende beschermd.

Als u de verpakking wilt weggooien, dient u deze op een milieuvriendelijke manier af te voeren.

Leveringsomvang

1× inbouwkoelkast koelgedeelte:

3× glasplaten

1× flessenvak

1× glasplaat als afdekking voor de fruit-/groentelade

1× fruit-/groentelade

3× deurvakken

Vriesvak:

1 × ijsblokjeshouder

1× eierrekje
1× reinigingsstaafjes
1× gebruiksaanwijzing
div. delen voor de inbouw (zie „Apparaat inbouwen“ op pagina 105)

Levering controlleren

1. Vervoer het apparaat naar een geschikte opstellingsplaats en pak het uit (zie „Inbedrijfstelling“ op pagina 101).
2. Controleer, of de levering volledig is.
3. Controleer, of het apparaat transportschade vertoont.
4. Als de levering onvolledig is of het apparaat transportschade vertoont, neemt u contact op met onze service (zie „Onze service" op pagina 245).

WAARSCHUWING!

Neem nooit een beschadigd apparaat in bedrijf.

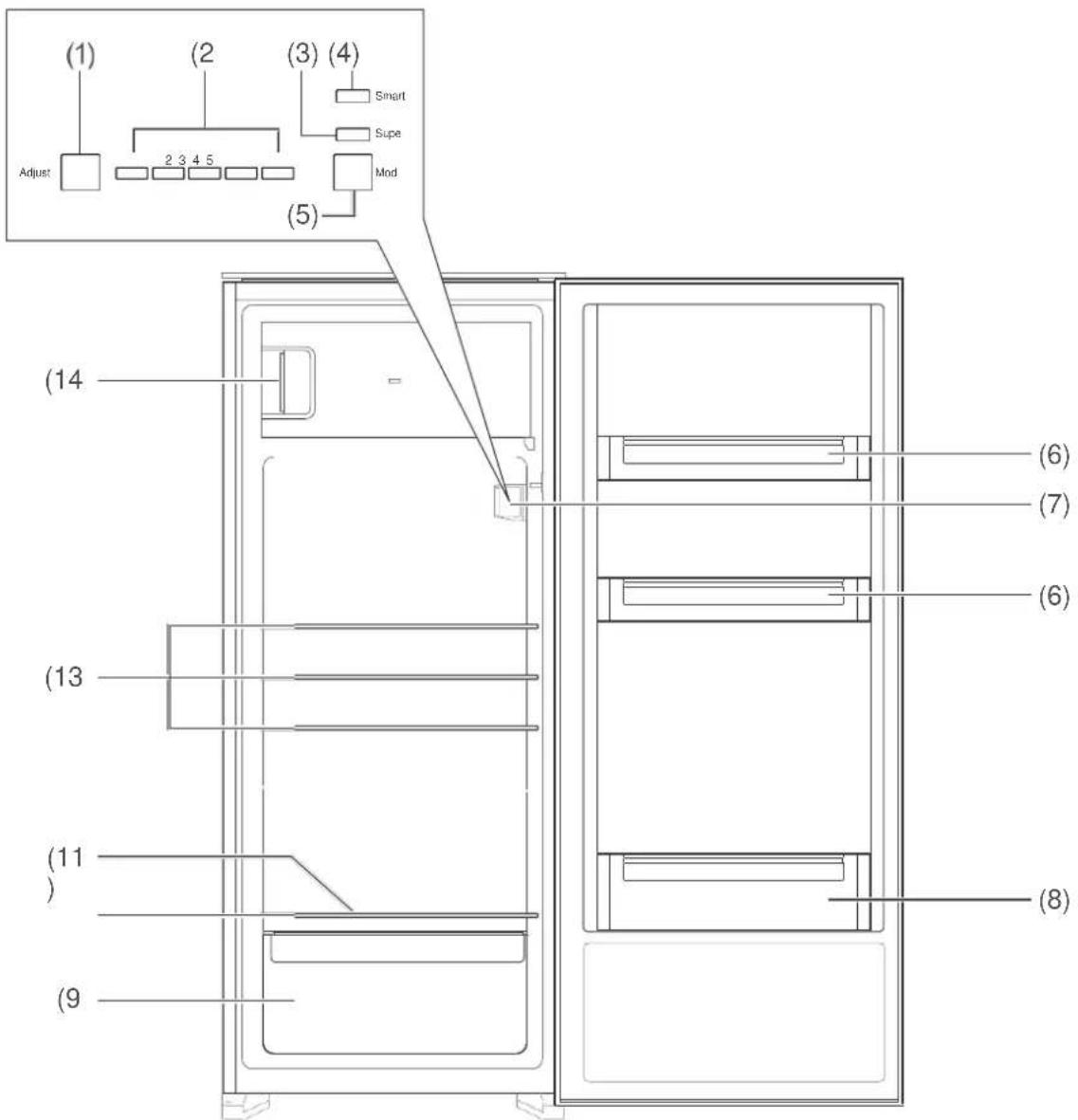

Onderdelen van het apparaat / bedieningselementen

(1) (2) (3) (4) Smart Supe Mod Adjust 2 3 4 5 (5) (14) (6) (7) (13) (6) (11) (8) (9)

(1) Adjust: Temperatuur in het koelgedeelte instellen
(2) Temperatuurweergave in het koelgedeelte
(3) Super: Temperatuur in het vriesvak verder verlagen
(4) Smart: Automatisch bedrijf
(5) Mode: „Super“ of „Smart“ instellen
(6) Deurvakken
(7) Bedieningselement en koelgedeelteverlichti

ng

(8) grote deurvak

(9) Fruit-/groentelade

(10) Glasplaat als afdekking voor de fruit-/groentelade

Het apparaat is geschikt, om verse levensmiddelen te koelen, gangbare diepvriesproducten te bewaren, voor het bevriezen van verse, kamerwarme levensmiddelen en voor de bereiding van ijs.

Het mag alleen worden gebruikt, wanneer het correct in een geschikt inbouwmeubel is ingebouwd.

Het apparaat is alleen bedoeld voor gebruik in het particuliere huishouden.

Gebruik het apparaat uitsluitend zoals in deze gebruiksaanwijzing beschreven. Elk ander gebruik geldt als niet beoogd en kan tot materiële schade of zelfs persoonlijke letsel leiden. De fabrikant aanvaardt geen aansprakelijkheid voor schade die wordt veroorzaakt door niet beoogd gebruik.

Verklaring van de begrippen

De volgende signaalbegrippen vindt u in deze gebruiksaanwijzing.

WAARSCHUWING

Dit signaalbegrip betekent een gevaar met een gemiddeld risico dat, wanneer dit niet wordt vermeden, de dood of een zware verwonding tot gevolg kan hebben.

VOORZICHTIG

Dit signaalbegrip duidt op een gevaar met een laag risiconiveau, dat, wanneer het niet wordt vermeden, een geringe of matige verwonding tot gevolg kan hebben.

! AANWIJZING

Dit signaalbegrip waarschuwt voor mogelijke materiële schade.

Dit symbool verwijst naar nut- tige aanvullende informatie.

Veiligheidsaanwijzingen

In dit hoofdstuk vindt u algemene veiligheidsaanwijzingen, die u voor uw eigen bescherming en ter bescherming van derden steeds in acht moet nemen. Let ook op de waarschuwingen in de afzonderlijke hoofdstukken over bediening, inbedrijfstelling enz.

WAARSCHUWING

Risico's in de omgang met elektrische huishoudelijke apparaten gevaar voor elektrische schokken! Het aanraken van spanningvoerende delen kan tot zware verwondingen of tot de dood leiden.

■ Apparaat alleen binnen gebruiken. Niet in vochtige ruimtes of in de regen gebruiken.
■ Apparaat niet in bedrijf nemen of verder gebruiken, wanneer het

• zichtbare schade vertoont, bijv. de aansluitkabel defect is,
• rook ontwikkelt of verbrand ruikt,
• ongewone geluiden produceert.

In een dergelijk geval stekker uit het stopcontact trekken resp. zekering uitschakelen

en contact opnemen met onze service (zie „Onze service“ op pagina 245).

- Het apparaat voldoet aan beschermingsklasse 1 en mag alleen worden aangesloten op een stopcontact met correct geïnstalleerde aardleiding. De aansluiting op een verdeeldoos, een meervoudig stopcontact, een tijdschakelaar of een separaat afstandsbedieningssysteem voor bewaking en besturing op afstand is ontoelaatbaar.

- Indien de netstekker na de inbouw niet meer toegankelijk is, moet een alpolige Scheidingsinrichting conform overspanningscategorie III in de huisinstallatie met ten minste 3 mm contactafstand voorgeschakeld zijn; hieronder vallen zekeringen, aardlekschakelaar en relais.

■ Netsnoer niet knikken of klemmen en niet over scherpe randen leggen.

■ Apparaat, netstekker en netsnoer uit de buurt van open vuur en hete oppervlakken houden.

■ Altijd aan de netstekker zelf niet aan het netsnoer vastpakken.

■ Stekker nooit met vochtige handen vastpakken.

- Netsnoer en stekker nooit in water of andere vloeistoffen dompelen.

■ Wanneer het netsnoer van het apparaat beschadigd is, moet het door de fabrikant, zijn klantenservice of een gekwalificeerde vakman worden vervangen.

Ingrepen en reparaties aan het apparaat, zoals bijv. het vervangen van de

koelgedeelteverlichting, mogen uitsluitend geautoriseerde vakmensen uitvoeren (zie „Onze service“ op pagina 245).

• Wanneer eigenhandig reparaties aan het apparaat worden uitgevoerd, kunnen materiële schade en persoonlijk letsel ontstaan en de aansprakelijkheid en garantie-aanspraken vervallen. Nooit proberen, het defecte – of vermoedelijk defecte – apparaat zelf te repareren.
• Bij reparaties mogen uitsluitend onderdelen worden gebruikt, die overeenkomen met de originele apparaatgegevens. In dit apparaat bevinden zich elektrische en mechanische onderdelen, die ter bescherming tegen gevarenbronnen noodzakelijk zijn.
• Geen voorwerpen in of door de behuizingsopeningen steken en ervoor zorgen, dat ook kinderen geen voorwerpen kunnen insteken.
  In het geval van storing net als voor omvangrijke reinigingswerkzaamheden de stekker uit het stopcontact trekken resp. de zekering uitschakelen.

Risico's voor kinderen

Verstikkingsgevaar!

Kinderen kunnen in de verpakkingsfolie verstrikt raken of kleine onderdelen inslikken en stikken.

■ Kinderen niet met de verpakkingsfolie laten spelen.
■ Voorkom dat kinderen kleine onderdelen van het apparaat verwijderen of uit de accessoirezak nemen en in de mond steken.

Risico's in de omgang met chemische stoffen explosiegevaar!

■ Ondeskundige omgang met chemische stoffen kan tot explosies leiden.
- Geen explosieve stoffen of spuitbussen met brandbare drijfgassen in het apparaat bewaren, omdat ze ontvlambare gas-lucht-mengsels kunnen vormen.
■ Voor het ontdooien in geen geval ontdooisprays gebruiken. Ze kunnen explosieve gassen vormen.

VOORZICHTIG

Risico's voor bepaalde personengroepen

Gevaren voor kinderen en personen met beperkt psychische, sensorische of geestelijke capaciteiten!

• Dit apparaat kan door kinderen vanaf 8 jaar en door personen met verminderde psychische, sensorische of mentale vaardigheden of gebrek aan ervaring en/of kennis worden gebruikt, indien ze onder toezicht staan of instructies hebben gekregen voor een veilig gebruik en de daaruit voortvloeiende gevaren hebben begrepen.
  ■ Reiniging en onderhoud mogen niet door kinderen worden uitgevoerd, tenzij ze onder toezicht zijn.
• Kinderen mogen niet met het apparaat spelen.

Risico's in de omgang met koel- en vriesapparaten

Brandgevaar!

Ondeskundige omgang met het apparaat kan leiden tot een brand en materiële schade.

• Apparaat alleen op een correct geïnstalleerde geaarde contactdoos aansluiten. De aansluiting op een stekkerblok of een meervoudig stopcontact is ontoelaatbaar.

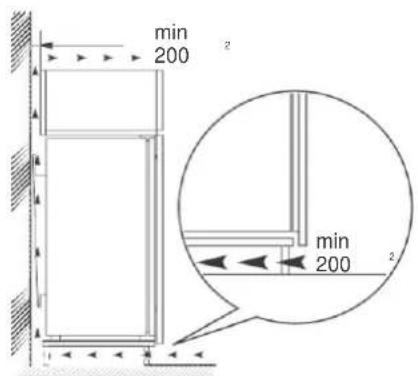

• Om voldoende luchtcirculatie te waarborgen, ventilatieopeningen in de apparaatbehuizing of in de inbouwruimte niet afsluiten.
• Minimale maten voor de inbouwkast aanhouden (zie „Apparaat inbouwen“ op pagina 105).

Gevaren door koelmiddel!

In het koelmiddel-circulatie van uw apparaat bevindt zich het milieuvriendelijke, maar brandbare koelmiddel R600a (Iso- butaan).

■ Mechanische ingrepen in het koelsysteem zijn alleen toegestaan door geautoriseerde vakkrachten.
- Het koelcircuit niet beschadigen, bijv. door doorboren van de koelmiddelkanalen van de verdamper met scherpe voorwerpen, knikken van buisleidingen enz.
■ Uitspattend koelmiddel is brandbaar en kan leiden tot oogschade. In dit geval de ogen onder helder water spoelen en onmiddellijk een arts consulteren.
- Om te voorkomen dat in het geval van een lekkage van het koelmiddelcircuit een ontbrandbaar gas- luchtmengsel kan ontstaan, moet de opstellingsruimte conform

norm EN 378 een minimale afmeting hebben van 1 m ^3 per 8 g koelmiddel. De hoeveelheid koelmiddel in uw apparaat vindt u op het gegevensblad (zie „Gegevensblad“ op pagina 109).

Verwondingsgevaar!

Ondeskundige omgang met het apparaat kan leiden tot verwondingen.

■ Het apparaat is zwaar en onhandelbaar. Bij transport en inbouw de hulp van een andere persoon vragen.
■ Sokkel, laden, deuren enz. niet als treeplank of ondersteuning gebruiken.

Gevaar voor de gezondheid!!

Door verkeerde hantering, ontoereikende koeling of overdekking kunnen de opgeslagen levensmiddelen bederven. Bij consumptie bestaat het gevaar van een voedselvergiftiging!

■ Vooral rauw vlees en vis voldoende verpakken, zodat ernaast liggende levensmiddelen niet worden besmet met salmonella e.d.
■ De door de levensmiddelproducenten aanbevolen bewaartijden aanhouden.
- Erop letten, dat de bewaartijd van de diepvriesproducten op grond van een temperatuurstijging in het apparaat kan verkorten (ontdooien, reinigen of stroomuitval).
- De bewaarde diepvriesproducten – ook bij een tijdelijke uitschakeling – uit het apparaat nemen en in een voldoende koele ruimte of een ander koelapparaat opslaan.
■ Ontdooide levensmiddelen niet

weer invriezen, maar meteen verbruiken.

• Na een eventuele stroomuitval controleren, of de opgeslagen levensmiddelen nog eetbaar zijn.
  Het apparaat werkt mogelijk niet probleemloos, wanneer het voor langere tijd aan te geringe omgevingstemperatuur wordt blootgesteld. Het kan dan tot een temperatuurstijging in het interieur komen.
  ■ Beoogde omgevingstemperatuur aanhouden (zie regel „Klimaatklasse“ op pagina 109).

Verwondingsgevaar door diepvriesproducten!

Ondeskundige omgang met het apparaat kan leiden tot verwondingen. Er bestaat verbrandingsgevaar door lage temperaturen.

• De levensmiddelen en de binnenwanden van het vriesgedeelte hebben een zeer lage temperatuur. Nooit met natte handen aanraken. Dit kan leiden tot huidverwondingen. Ook bij droge huid zijn huidbeschadigingen mogelijk.
• IJsblokjes of ijslolly 's niet direct uit het vriesgedeelte in de mond nemen.

! AANWIJZING

Gevaar van materiële schade!

Wanneer de koelkast liggend is vervoerd, kan smeermiddel uit de compressor in het koelcircuit zijn gekomen.

■ De koelkast indien mogelijk niet horizontaal kantelen.

■ Voor inbedrijfstelling de koelkast 2 uur rechtop laten staan. Ondertussen stroomt het smeermiddel terug in de compressor.

Ondeskundige omgang met het apparaat kan leiden tot materiële schade.

• Geen glazen of metalen containers met vloeistof in het vriesvak opslaan. Containers kunnen barsten.
  ■ Apparaat niet aan de deuren of deurgrepen trekken of tillen.
• Bij het uitpakken geen scherpe of puntige voorwerpen gebruiken.
• Geen elektrische apparaten binnen het apparaat gebruiken, die niet overeenkomen met het door de fabrikant aanbevolen type.
• Geen andere mechanische inrichtingen of andere middelen gebruiken dan door de fabrikant aanbevolen.
  ■ Alleen originele toebehoren gebruiken.
• Na het uitschakelen 5 minuten wachten. Pas dan het apparaat opnieuw inschakelen.
• Om de geur te verwijderen die alle nieuwe apparatuur heeft, veegt u de binnenkant af met lauw azijnwater.
• De koelgedeelteverlichting uitsluitend voor verlichting van het interieur van het apparaat gebruiken. Deze is niet geschikt voor verlichting van een ruimte.
  ■ Voor het versnellen van de dooiprocedure geen andere middelen gebruiken dan door de fabrikant aanbevolen. Bijv. geen elektrische

verwarmingstoestellen, mes of apparaten met open vlam zoals bijv. kaarsen gebruiken. De warmte-isolatie en de binnencontainer zijn kras- en hittegevoelig en kunnen smelten.

■ Bij het reinigen in acht nemen:

• In geen geval agressieve, korrelige, soda-, zuur- of oplosmiddelhoudende of schurende schoonmaakmiddelen gebruiken. Aan te raden zijn allesreinigers met een neutralen pH-waarde.
• Deurafdichtingen en delen van het apparaat van kunststof zijn gevoelig voor olie en vet. Verontreinigingen zo snel mogelijk verwijderen.
• Alleen zachte doeken gebruiken.

Bediening

Voorwaarden voor een veilig gebruik

• U hebt het hoofdstuk „Voor uw veiligheid“ op pagina 5 gelezen en alle veiligheidsinstructies begrepen.
• Het apparaat is ingebouwd en aangesloten zoals in het hoofdstuk „Inbedrijfstelling“ op pagina 101 beschreven.

Apparaat in bedrijf nemen

! AANWIJZING

Gevaar van materiële schade! Wanneer de koelkast liggend is vervoerd, kan smeermiddel uit de compressor in het koelcircuit zijn gekomen.

■ De koelkast indien mogelijk niet horizontaal kantelen.
■ Voor inbedrijfstelling de koelkast 2 uur rechtop laten staan. Daardoor heeft het smeermiddel voldoende tijd, om in de compressor terug te vloeien.

Het apparaat is in de fabriek zo ingesteld, dat het zich automatisch

inschakelt, zodra u de stekker voor het eerst in het stopcontact steekt.

- Schakel de zekering voor het stopcontact waarop het apparaat is aangesloten in. Er klinkt een signaaltoon, en bij geopende deur brandt de koelgedeelteverlichting (7)

Apparaat in- en uitschakelen

Inschakelen

(1) Adjust 1 2 3 4 5 Smart Super Mode

• Houd de knop Adjust (1) 5 seconden lang ingedrukt.
  Er klinkt een signaaltoon, de koelgedeelteverlichting (7) brandt. Het apparaat is ingeschakeld.

Maakt het apparaat na het inschakelen storende geluiden, controleert u

de stevige stand en de correcte inbouw.

Uitschakelen

(1) Adjust 1 2 3 4 5 Smart Super Mode

1. Houd de knop Adjust (1) 5 seconden lang ingedrukt.
   Er klinkt een signaaltoon, de koelgedeelteverlichting (7) dooft. Het apparaat is uitgeschakeld.
2. Ruim het apparaat uit en reinig het zoals in het hoofdstuk „Verzorging en onderhoud “ op pagina 17 beschreven.

Temperatuur instellen

WAARSCHUWING

Gevaar voor de gezondheid! Het apparaat werkt mogelijk niet probleemloos, wanneer het voor langere tijd aan te geringe omgevingstemperatuur wordt blootgesteld. Het kan dan tot een temperatuurstijging in het koelgedeelte en in het vriesvak komen.

■ Altijd de voorgeschreven omgevingstemperatuur aanhouden (zie „Klimaatklasse“ op pagina 109).

Temperatuur in het koelgedeelte instellen

Ter controle van het koelvermogen hebt u een koel-/vries-thermometer nodig.

Plaats de koel-/vries-thermometer

• in het koelgedeelte op de glasplaat (10) boven de fruit-/groentelade; de juiste temperatuur bedraagt hier +6 °C.
• in het vriesvak; de ideale opslagtemperatuur bedraagt -18^ .

Handmatige temperatuurinstelling

- Druk herhaaldelijk op de knop Adjust (1), om de koeltemperatuur in te stellen. Door de temperatuurweergave (2) wordt de gekozen instelling weergegeven.

Alleen indicatie 1 brandt: zwakste koeling.

Indicaties1 -5 branden: sterkste koeling.

- Pas de instelling aan de omgevingstemperatuur aan. Kies eerst een gemiddelde instelling (bijv. 3) en regel dan eventueel na.

Automatische temperatuurinstelling

• Druk de knop Mode (5) zo vaak, tot de indicatie Smart (4) brandt.
  De temperatuurinstelling gebeurt nu automatisch. De momenteel ingestelde temperatuur kunt u van het display aflezen.
• Om naar handmatige temperatuurinstelling terug te keren, drukt u eenmaal de knop Mode. De weergave Smart verdwijnt en de temperatuur kan weer handmatig worden ingesteld.

Temperatuur in het vriesvak instellen

De temperatuur in het vriesvak wordt automatisch op -18 °C gehouden.

Adjust 1 2 3 4 5 (3) Smart Super Mode (5)

- Om de temperatuur verder te verlagen, drukt u de knop Mode (5) zo vaak, tot de indicatie Super (3) brandt. De temperatuur in het vriesgedeelte wordt daardoor verder verlaagd en u creëert een koudereserve, wanneer u grotere hoeveelheden verse producten wilt invriezen.

• Om de super-instelling weer uit te schakelen, drukt u de knop Mode (5) zo vaak, tot de indicatie Super (3) niet meer brandt.
  De Super-instelling blijft maximaal 54 uur geactiveerd. Daarna schakelt deze zich automatisch uit.

Deuralarm

Om overmatig warmteverlies te voorkomen, klinkt een signaaltoon, als de koelkastdeur langer dan 1,5 minuut geopend is.

- Sluit de koelkastdeur. Het deuralarm stopt.

Opbergvakken omzetten

De glasplaten (10) en (13) en de deurvakken (6) en (8) kunnen worden uitgenomen en indien nodig anders gerangschikt.

- De glasplaten tilt u om uit te nemen achter iets op, trekt ze naar voren uit en plaatst ze op gewenste positie.

- De deurvakken neemt u naar boven uit en plaatst ze op de nieuwe positie weer van bovenaf.

Levensmiddelen koelen

WAARSCHUWING

Explosiegevaar!

Het opslaan van ontvlambare gassen en vloeistoffen kan leiden tot de vorming van ontbrandbare gas-lucht-mengsels in het apparaat. Explosies kunnen het gevolg zijn.

- Geen explosieve stoffen of spuitbussen met brandbare drijfgassen in het apparaat bewaren.

Tips voor het koelen

13 ) 13 10 (6) (6) (8)

- Vul het koelgedeelte zo, dat u de temperatuursomstandigheden binnenin optimaal benut:

• Plaats smeerbare boter en kaas op het bovenste deurvak (6). Daar is de temperatuur het hoogst.

• Bewaar conserven, glazen en eieren op het deurvak (6). De eieren legt u bij voorkeur op het meegeleverde eierrekje.

• Plaats drankkartons en flessen in het grote deurvak (8). Plaats volle pakken dichter bij het scharnier, om de belasting van de deur te verminderen.

• Plaatsen gekookt en gebakken voedsel op de glazen platen (13).
• Plaats vers vlees, wild, gevogelte, spek, worst en rauwe vis op de glasplaat (10) boven van de fruit-/groentelade (9). Daar is de temperatuur het laagst.
• Plaats vers fruit en groente in de fruit-/groentelade (9).

• Plaats flessen in het flessenvak (12).

• Bewaar drank met een hoog percentage alcohol alleen staand en goed afgesloten.

• Laat warme levensmiddelen afkoelen, voor u ze in het koelgedeelte zet.

• De temperaturen in het apparaat en daarmee het energieverbruik kunnen oplopen,

• als de deuren vaak of langer worden geopend.

• als de voorgeschreven ruimtemperatuur wordt over- of onderschreden.

- Het energieverbruik is ook afhankelijk van de gekozen opstellingsplaats (nadere informatie zie pagina 101).

Kwaliteit behouden

• Om te zorgen dat aroma en frisheid van de voedingsmiddelen in het koelgedeelte behouden blijven, legt of zet u alle te koelen levensmiddelen alleen verpakt in het koelgedeelte. Gebruik speciale kunststofbakken voor levensmiddelen of gangbare foliën.
  • Leg de levensmiddelen

• zo in het koelgedeelte, dat de lucht vrij kan circuleren. Dek de vakken niet met papier o.i.d. af.

• niet direct tegen de achterwand. Ze kunnen anders aan de achterwand vastvriezen.

Levensmiddelen invriezen / diepvriesproducten opslaan

WAARSCHUWING

Explosiegevaar!

Het opslaan van ontvlambare gassen en vloeistoffen kan leiden tot de vorming van ontbrandbare gas-lucht-mengsels in het apparaat. Explosies kunnen het gevolg zijn.

- Geen explosieve stoffen of spuitbussen met brandbare drijfgassen in het apparaat bewaren.

WAARSCHUWING

Gevaar voor de gezondheid!

Door verkeerde hantering, ontoereikende koeling of overdekking kunnen de opgeslagen levensmiddelen bederven. Bij consumptie bestaat het gevaar van een voedselvergiftiging!

■ Vooral rauw vlees en vis voldoende verpakken, zodat ernaast liggende levensmiddelen niet worden besmet met salmonella e.d.

- De door de levensmiddelproducenten aanbevolen bewaartijden aanhouden. Erop letten, dat de bewaartijd van de diepvriesproducten op grond van een temperatuurstijging in het apparaat kan verkorten (ontdooien, reinigen of stroomuitval).

- Bij een langere stroomuitval of een storing aan het apparaat de opgeslagen diepvriesproducten uit het apparaat halen en in een voldoende koele ruimte of een

ander koelapparaat opslaan (max. opslagtijd bij storing: 12 uur).

Na een storing controleren, of de opgeslagen levensmiddelen nog eetbaar zijn. Ontdooide levensmiddelen niet weer invriezen, maar onmiddellijk gebruiken.

VOORZICHTIG

Verwondingsgevaar!

Ondeskundige omgang met het apparaat kan leiden tot verwondingen.

Verbrandingsgevaar door lage temperaturen.

• De levensmiddelen en de binnenwanden van het vriesgedeelte hebben een zeer lage temperatuur. Nooit met natte handen aanraken. Dit kan leiden tot huidverwondingen. Ook bij een droge huid zijn huidbeschadigingen mogelijk.
  ■ IJsblokjes of ijsolly's voor consumptie iets laten ontdooien, niet direct uit het vriesvak in de mond nemen.

Invriezen

Invriezen betekent, verse, kamerwarme levensmiddelen zo snel mogelijk – bij voorkeur

„abrupt“ – tot in de kern te bevriezen. Bij te langzaam koelen „bevriezen“ de levensmiddelen, d.w.z. de structuur wordt vernietigd. Een gelijkmatige opslagtemperatuur van -18 °C bevordert het behoud van consistentie, smaak en voedingswaarde.

Levensmiddelen voorbereiden

• Vries alleen kwalitatief in perfecte staat verkerende levensmiddelen in.
• Vries de verse en bereide gerechten ongezouten en ongekruid in. Ongezouten ingevroren levensmiddelen hebben een langere houdbaarheid.
• Laat bereide levensmiddelen afkoelen, voor u ze invriest. Dat bespaart niet alleen energie, maar vermijdt ook overmatige rijpvorming in het vriesvak.
• Koolzuurhoudende dranken zijn niet geschikt om in te vriezen, omdat het koolzuur bij het invriezen ontsnapt.

De geschikte verpakking

Bij het invriezen is de verpakking belangrijk. Deze moet beschermen tegen oxidatie, tegen het binnendringen van microben, tegen de overdracht van geur- en smaakstoffen en uitdrogen (vriesbrand).

- Gebruik alleen verpakkingsmateriaal, dat resistent, lucht- en vloeistofondoorlatend, niet te stijf en te beschrijven is. Het moet worden aangemerkt als diepvriesverpakking.

Het portioneren

• Zo mogelijk vlakke porties vormen, deze vriezen sneller tot in de kern door.
• Lucht uit de diepvrieszak strijken, want bevordert het uitdrogen en neemt plaats weg.
• Voor het afsluiten plastic clips, elastieken of plakband gebruiken.
• Vloeistofcontainer max. tot 34 vullen, want bij het bevriezen zet vloeistof uit.
• Geen glazen of metalen containers met vloeistof opslaan. Deze containers kunnen barsten.
• Drank met een hoog percentage alcohol alleen goed afgesloten invriezen.
• Diepvriesproducten naar soort, hoeveelheid, invries- en vervaldatum markeren. Gebruik indien mogelijk wisvaste viltstift of plaketiketten.

Levensmiddelen invriezen

• Houdt u de maximale vriescapaciteit aan. U vindt de informatie „Vriescapaciteit in kg/24h“ in het informatieblad op pagina 109.
• Zodra de temperatuur in de vriesvak op -18^ ligt, kunt u verse, kamerwarme levensmiddelen invriezen.
• De verse goederen mogen niet in contact komen met de reeds opgeslagen diepvriesproducten, omdat deze anders kunnen ontdooien. Als contact met de opgeslagen diepvriesproducten niet te vermijden is, adviseren wij, voor het invriezen van de verse goederen een koudereserve in het vriesgedeelte te creëren.

Na het opslaan van de verse goederen stijgt de temperatuur in het vriesgedeelte kortstondig. Na nog eens 24 uur zijn de goederen tot in de kern bevoren.

Diepvriesproducten opslaan

Op de weg van fabrikant naar uw vriesvak mag de diepvriesketen niet worden onderbroken. De temperatuur van de diepvriesgoederen moet steeds ten minste - 18°C bedragen.

Koop daarom geen goederen, die

• in berijpte, sterk bevroren kisten liggen.
• boven het voorgeschreven markeringspunt zijn gestapeld.
• deels samengeklonterd zijn (vooral bij bessen en groente gemakkelijk vast te stellen).
• sneeuw en sapsporen vertonen.

Vervoer diepvriesproducten in speciale dozen van polystyreen of in diepvriestassen.

Let op de op de verpakking aangegeven opslagvoorwaarden en bewaartijden.

Levensmiddelen ontdooien

Let op volgende basisregels, wanneer u levensmiddelen ontdooit:

• Om levensmiddelen te ontdooien, neemt u ze uit het vriesgedeelte en laat ze bij voorkeur bij kamertemperatuur of in de koelkast ontdooien.
• Om levensmiddelen snel te ontdooien, gebruikt u bijv. de ontdooifunctie van uw magnetron. Let daarbij op de gegevens van de producent en let erop, dat op deze manier zich bacteriën en kiemen kunnen vormen.
• Bereid ontdooide levensmiddelen zo snel mogelijk.
• Gooi de dooivloeistof weg.
• Wanneer u slechts een deel van een verpakking wilt ontdooien, verwijdert u dit en sluit u de verpakking meteen weer. Daardoor voorkomt u „vriesbrand“ en vermindert de ijsvorming op de resterende levensmiddelen.
• Ontdooi vlees, gevogelte en vis altijd in de koelkast. Let erop, dat het diepvriesgoed niet in de eigen dooivloeistof ligt.

IJsblokjes maken

- Vul de meegeleverde ijsblokjeshouder voor 34 met vers drinkwater en plaats hem horizontaal in het vriesgedeelte. De ijsblokjes komen het best los, wanneer u de ijsblokjeshouder verdraait of even onder stromend water houdt.

Verzorging en onderhoud

WAARSCHUWING

Gevaar voor elektrische schokken! Het aanraken van spanningvoerende delen kan tot zware verwondingen of tot de dood leiden.

■ Voor het reinigen de stekker uittrekken of de zekering uitschakelen.
- Bij het uittrekken van de stekker altijd de stekker zelf beetpakken, niet aan de kabel trekken.

VOORZICHTIG

Gevaren voor kinderen en personen met beperkt psychische, sensorische of geestelijke capaciteiten!

■ Reiniging en onderhoud mogen niet door kinderen worden uitgevoerd, tenzij ze onder toezicht zijn.

AANWIJZING

De oppervlakken en onderdelen van het apparaat worden door een ongeschikte behandeling beschadigd.

• Nooit agressieve, soda-, zuur-, oplosmiddelhoudende- of schurende reinigingsmiddelen gebruiken. Deze tasten de kunststof oppervlakken aan. Aan te raden zijn allesreinigers met een neutralen pH-waarde.
• Verzorgingsmiddel alleen voor de buitenoppervlakken gebruiken.
• Deurafdichtingen en delen van het apparaat van kunststof zijn gevoelig voor olie en vet. Verontreinigingen zo snel

mogelijk verwijderen.

■ Alleen zachte doeken gebruiken.

Deurafdichtingen controleren en reinigen

De deurafdichtingen moeten regelmatig worden gecontroleerd, zodat geen warme lucht in het apparaat binnendringt.

1. Klem ter controle op verschillende plaatsen een dunne strook papier. Het papier moet zich op alle plaatsen even zwaar laten doortrekken.
2. Indien de afdichting niet overal gelijkmatig aansluit: Verwarm de afdichting op de betreffende plaatsen voorzichtig met een haardroger en trek ze met de vingers iets uit.
3. Reinig vervuilde afdichtingen alleen met helder water.

Koelgedeelte ontdooien

Dit is niet noodzakelijk, want het koelgedeelte van uw apparaat heeft een ontdooi-automaat. Rijp en ijs worden automatisch ontdooid en het dooiwater aan de achterzijde van het apparaat in een dooiwaterbak verzameld. Door de warmte van de motor verdampt het dooiwater.

Koelgedeelte reinigen

1. Schakel het apparaat uit, door 5 seconden de knop Adjust (1) in te drukken.
2. Trek de stekker uit het stopcontact resp. schakel de zekering uit.
3. Neem de koelproducten uit en plaats ze in een koele ruimte.

4. Neem de fruit-/groentelade (9), de deurvakken (6) en (8) en de glasplaten (13) en (10) uit en reinig alle delen in lauwwarm afwaswater. Droog daarna alles grondig af.

5. Veeg de binnenruimte met een licht met afwaswater bevochtigde doek uit. Let erop, dat geen vloeistof in het bedieningselement en de koelkastverlichting binnendringt.

6. Voeg bij het navegen een paar druppels azijn toe aan het water, om schimmelvorming te voorkomen. Veeg de binnenruimte droog en laat de deur nog enige tijd open om te ventileren.

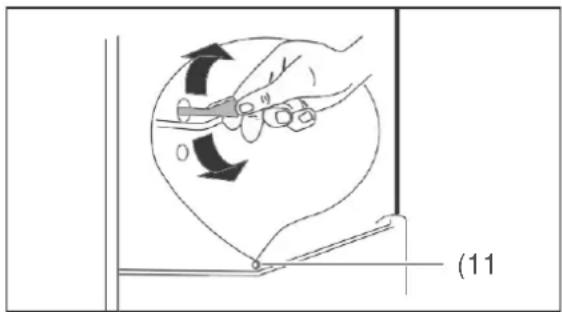

(11)

1. Maak de opening van de dooiwaterafvoer (11) schoon met behulp van het bijgevoegde reinigingsstaafje.
2. Plaats de vakken en de laden weer terug.
3. Leg de levensmiddelen terug in het koelgedeelte.
4. Steek de stekker weer in resp. schakel de zekering in.
5. Houd de knop Adjust (1) 5 seconden lang ingedrukt. Het apparaat wordt ingeschakeld.
6. Stel de gewenste koeltemperatuur in.

Vriesvak ontdooien en reinigen

WAARSCHUWING

Explosiegevaar!

Ondeskundige omgang met het apparaat kan leiden tot verbranding/explosie!

- In geen geval ontdooisprays gebruiken. Ze kunnen explosieve gassen vormen.

AANWIJZING

• Apparaat tijdig ontdooien, voor zich een ijs- en rijplaag van meer dan 5 mm vormt. Bij te sterke ijsvorming stijgt het stroomverbruik en de deur van het vriesvak sluit eventueel niet meer dicht af.
  ■ Voor het versnellen van de dooiprocedure geen andere middelen gebruiken dan door de fabrikant aanbevolen. Bijv. geen elektrische verwarmingstoestellen, mes of apparaten met open vlam zoals bijv. kaarsen gebruiken. De warmte-isolatie en de binnencontainer zijn kras- en hittegevoelig en kunnen smelten.

Bij het reinigen in acht nemen:

- In geen geval agressieve, korrelige, soda-, - of op oplosmiddelhoudende of schurende schoonmaakmiddelen gebruiken. Wij adviseren allesreinigers met een neutralen pH-waarde.

• De deurafdichting is gevoelig voor olie en vet – het rubber wordt daardoor poreus en broos.
  ■ De oppervlakken worden door ongeschikte reinigingsmiddelen beschadigd. Verzorgingsmiddel alleen voor de buitenoppervlakken gebruiken.
  ■ Alleen zachte doeken gebruiken.

Ontdooi het apparaat indien mogelijk in de winter, als de

buitentemperaturen laag zijn. Dan kunt u de levensmiddelen tijdens het ontdooien op het bal-

kon o.i.d. bewaren.

Als alternatief kunt u de diepvriesproducten dik in krantenpapier wikkelen en in een koele ruimte of een diepvriestas opslaan.

(1) Adjust 1 2 3 4 5 Smart Super (3) Mode

1. Creëer voor het ontdooien een koudereserve, door in het vriesgedeelte de knop Mode (5) 3 uur op Super (3) te zetten.
2. Schakel na deze tijd het apparaat uit, door 5 seconden de knop Adjust (1) in te drukken.
3. Trek de stekker uit het stopcontact resp. schakel de zekering uit.
4. Neem de levensmiddelen uit de koelkast en de diepvriesproducten uit het vriesvak.
   5.Zorg ervoor, dat uw levensmiddelen voldoende gekoeld blijven.

5. Plaats een kom met heet, niet kokend water in het vriesgedeelte. Het ontdooien wordt daardoor versneld.

6. Laat de deur tijdens het ontdooien geopend en leg een dweil voor het apparaat, om het uitlopende dooiwater op te vangen. De ontdooitijd hangt af van de dikte van de ijslaag. De ervaring leert dat na ca. 1 uur met het reinigen van het apparaat kan worden begonnen.

7. Veeg de binnenruimte uit met warm water en afwasmiddel. Voeg bij het navegen een paar druppels azijn toe aan het water, om schimmelvorming te voorkomen.
8. Reinig de deurafdichtingen alleen met schoon water, deze is gevoelig voor olie en vet.
9. Wrijf alles, inclusief de deurafdichting, grondig droog en ventileer even door.
10. Leg de levensmiddelen terug in het koelgedeelte resp. in het vriesvak.
11. Steek de stekker weer in het stopcontact resp. schakel de zekering weer in.
12. Houd de knop Adjust (1) 5 seconden lang ingedrukt. Het apparaat wordt ingeschakeld.
13. Stel de gewenste koeltemperatuur in (zie „Temperatuur instellen“ op pagina 11).
14. Zodra in het vriesvak een temperatuur van -18 °C is bereikt, draait u de temperatuurregelaar weer in de gewoonlijke positie.

Inbedrijfstelling

Vervoeren en uitpakken

WAARSCHUWING

Verstikkingsgevaar!

• Kinderen niet met de verpakkingsfolie laten spelen. Ze kunnen zich daarin verstrikt raken of stikken.
  ■ Voorkom dat kinderen kleine onderdelen van het apparaat verwijderen of uit de accessoirezak nemen en in de mond steken.

VOORZICHTIG

Verwondingsgevaar!

Ondeskundige omgang met het apparaat kan leiden tot verwondingen.

• Het apparaat is zwaar en onhandelbaar. Bij transport en inbouw de hulp van een andere persoon vragen.
  ■ Sokkel, laden, deuren enz. niet als treeplank of ondersteuning gebruiken.

AANWIJZING

Gevaar voor beschadiging!

Ondeskundige omgang met het apparaat kan tot beschadigingen leiden.

■ De koelkast indien mogelijk niet horizontaal kantelen.
■ Na het transport de koelkast 2 uur rechtop laten staan.
■ Voor het uitpakken geen scherpe of puntige voorwerpen gebruiken.

• Vervoer het apparaat met behulp van een steekwagen of een tweede persoon.
• Pak het apparaat uit en verwijder

voorzichtig alle verpakkingsdelen, kunststofprofielen, plakstrips, beschermingsfolie en schuimpolsters binnen, buiten en op de achterkant van het apparaat.

Geschikte opstellingsplaats kiezen

VOORZICHTIG

Gevaren door koelmiddel!

• Het koelcircuit niet beschadigen, bijv. door doorboren van de koelkanalen van de verdamper met scherpe voorwerpen, knikken van buisleidingen enz.
• Uitspattend koelmiddel is brandbaar en kan leiden tot oogschade. Spoel in dit geval de ogen onder helder water en consulteer onmiddellijk een arts.

AANWIJZING

Gevaar voor beschadiging!

Het apparaat werkt mogelijk niet probleemloos, wanneer het voor langere tijd aan te geringe omgevingstemperatuur wordt blootgesteld. Het kan dan komen tot een temperatuurstijging in het interieur.

■ Zorg ervoor, dat de voorziene omgevingstemperatuur wordt aangehouden (zie „Klimaatklasse“ op pagina 109).

Om te voorkomen dat in het geval van een lekkage van het koelmiddelcircuit een ontbrandbaar gas- lucht-mengsel kan ontstaan, moet de opstellingsruimte conform norm EN 378 een minimale afmeting hebben van 1 m³ per 8 g koelmiddel. Voor dit apparaat resulteert daaruit een minimale grootte van de ruimte van 3,5 m³.

• Goed geschikt zijn locaties, die droog, goed geventileerd en zo mogelijk koel zijn.
• Ongunstig zijn locaties met direct zonlicht of direct naast een oven, kookplaat of radiator.

Deuraanslag wisselen

U kunt indien nodig de deuraanslag van uw koelkast wisselen. Dit werk vereist enige handvaardigheid. Lees de volgende werkstappen volledig door, voor u met de werkzaamheden begint.

U hebt de volgende gereedschappen nodig:

• Kruiskopschroevendraaier PH2
• Moersleutel 8 mm

Deuraanslag van de koelkastdeur wisselen

1. Verzeker, dat het apparaat niet op het stroomnet is aangesloten.
2. Sluit de deur.

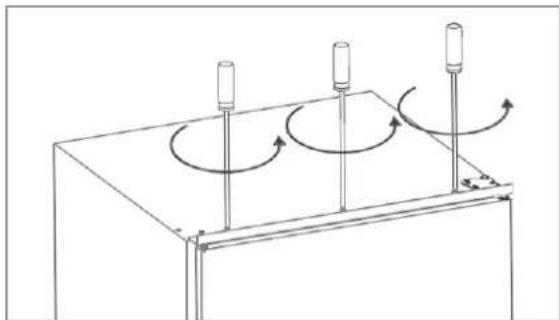

1. Schroef de metalen strip van de koelkast af. Gebruik hiervoor een kruiskopschroevendraaier.

1. Draai de schroeven van het bovenste scharnier los met behulp van een 8 mm steeksleutel en verwijder het scharnier.

5.Schroef de scharnierpen van het scharnier. Draai het scharnier 180°. Plaats de scharnierpen weer in het scharnier.
6. Til de deur op, trek hem daarbij uit de onderste scharnierpen en zet hem opzij.

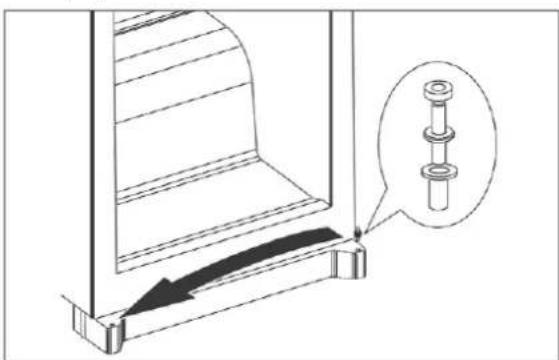

1. Steek de onderste scharnierpen op de tegenoverliggende zijde in en plaats de deur weer.
2. Sluit de deur.

(15)

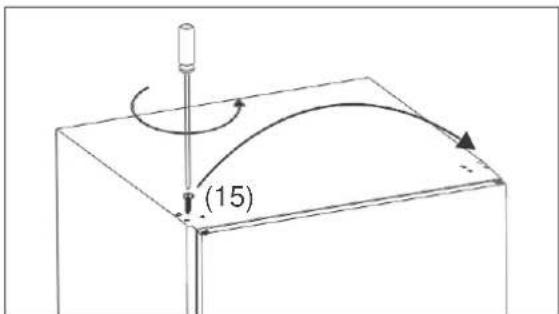

1. Schroef de schroef (15) met een kruiskopschroevendraaier uit en op de tegenoverliggende zijde weer in.

1. Zet het bovenste scharnier op de zijde van de deuraanslag in en schroef dit vast.
2. Schroef de metalen strip weer aan de koelkast.
3. Controleer, of de deurafdichting goed aansluit (zie „Deurafdichtingen controleren en reinigen“ op pagina 98).

Deuraanslag van de deur van het vriesvak wisselen

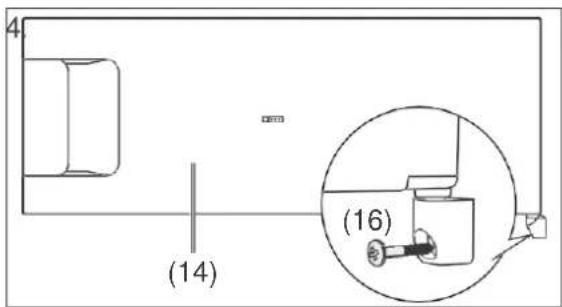

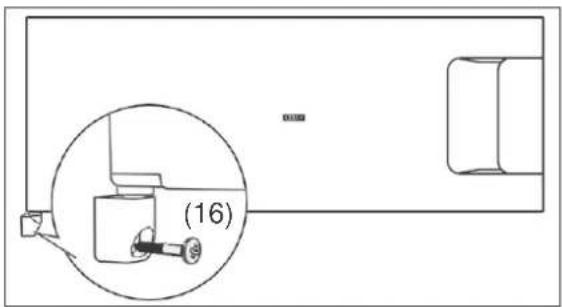

1. Schroef de scharnierschroef (16) onder het vriesvak (14) uit. Gebruik hiervoor een kruiskopschroevendraaier.
2. Open de deur van het vriesvak en neem de deur en het scharnier uit.
3. Trek het scharnier van de deurpen af.

(17)

Verwijder aan de deursluiting de afdekkingen boven de schroeven (17) en schroef beide schroeven uit.

1. Draai de deursluiting 180° en bevestig hem op de tegenoverliggende zijde. Gebruik hiervoor de schroeven (17).
2. Druk de beide afdekkingen weer in de deursluiting.

1. Om de deur van het vriesvak op de nieuwe zijde in te zetten, draait u hem 180°.
2. Steek de deur met de bovenste deurpen in de opening boven aan het vriesvak.

(16)

1. Steek het scharnier op de onderste deurpen en schroef het met de scharnierschroef (16) aan de koelkast vast.

Installatie

Delen voor de inbouw

(18) 2× glider voor de bevestiging aan de apparaatdeur

(19) 2× Afdekking voor glijders (18)
(20) 2× Sleeprail voor bevestiging aan de meubeldeur

(21) 2× Afdekking voor sleeprail (20)

(22) 2x schroef lang
(23) 3× schroef kort
(24) 1× afdichtprofiel

Inbouwkast en ventilatie

De inbouwkast moet voldoen aan de volgende voorwaarden:

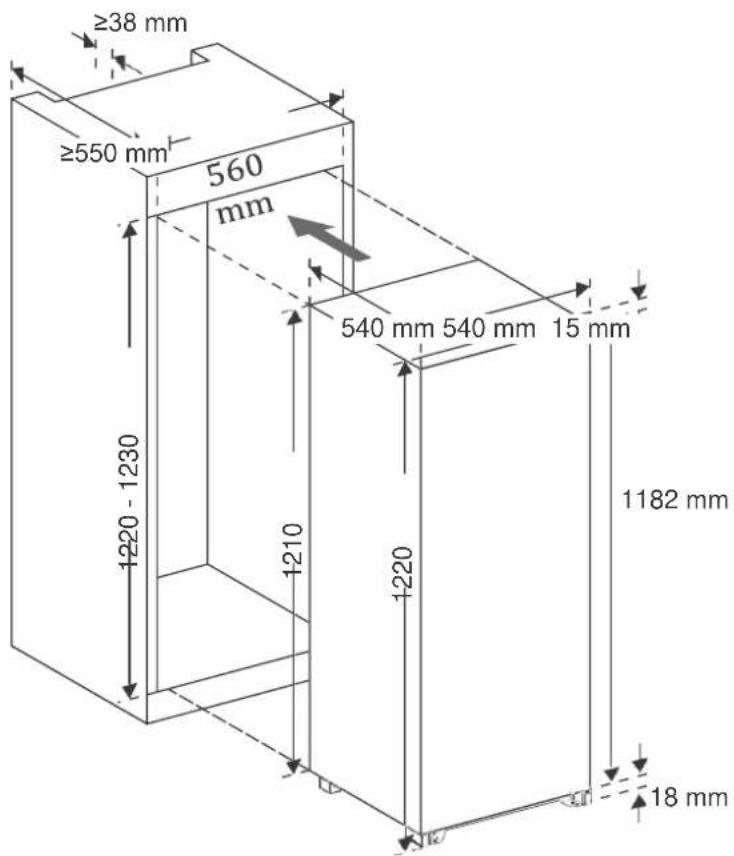

Inbouwmaten

:

≥38 mm ≥550 mm 560 mm 540 mm 540 mm 15 mm 1220 - 1230 1210 1220 1182 mm 18 mm

Ventilatiedoorsnede:

min 200 2 min 200 2

Apparaat inbouwen

i Controleer voor de inbouw, of de deuraanslag zich aan de correcte kant bevindt. Wissel de deuraanslag indien nodig (zie „Deuraanslag wisselen“ op pagina 102).

U hebt voor de inbouw een kruiskopschroevendraaier PH2 nodig.

1. Schakel de zekering voor het voorziene stopcontact (220-240 V\~ / 50 Hz) uit. Steek dan de stekker in het stopcontact.

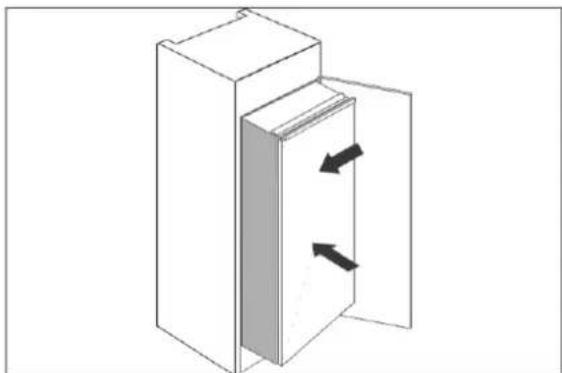

1. Schuif de koelkast langzaam en voorzichtig in de inbouwkast. Let erop, dat de te openen zijde zich zo dicht mogelijk bij de kastwand bevindt.

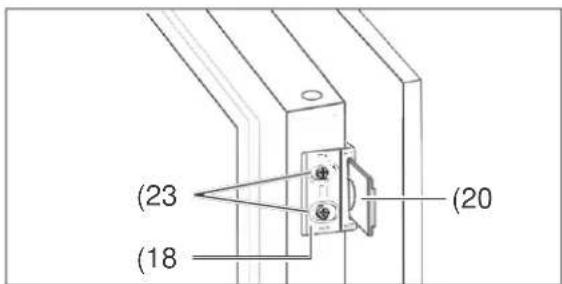

1. In de buitenkanten van de apparaatdeur zijn gaten voor bevestiging van de glijders (18) voorgeboord. Schroef de glijders met behulp van de korte schroeven (23) aan de te openen zijde vast.

2. Schuif de sleeprails (20) in de glijders (18). Sluit en open de meubeldeur, om te controleren, of deze volledig en gemakkelijk kan worden gesloten. Corrigeer indien nodig de positie van de koelkast.

3. Open de apparaat- en de meubeldeur tegelijkertijd. Markeer daarbij de optimale posities van de sleeprails op de binnenzijden van de meubeldeur.

1. Haal de sleeprails weer uit de glijders.
2. Schroef de sleeprails met behulp van steeds 2 korte schroeven (23) op de gemarkeerde posities aan de binnenzijden van de meubeldeur vast.

1. Schroef de glijders weer los en schuif ze op de gemonteerde sleeprails.
2. Schroef de glijders weer aan de apparaatdeur vast.

1. Druk de afdekkingen (19) op de glijders (18).

2. Controleer, of de deuren zich gemakkelijk laten openen en sluiten en of de apparaatdeur dicht afsluit. Stel indien nodig de stand van de koelkast en de positie van de glijders en sleeprails af.

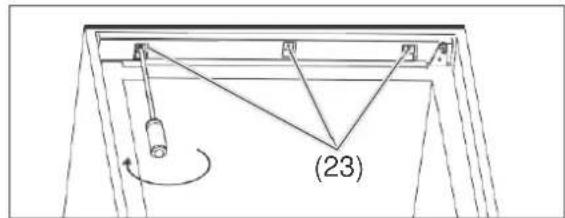

1. Wanneer de deuren zich probleemloos laten openen en sluiten, schroeft u de koelkast vast aan het inbouwmeubel. Gebruik daarvoor boven 3 korte schroeven (23) en onder de beide lange schroeven (22).

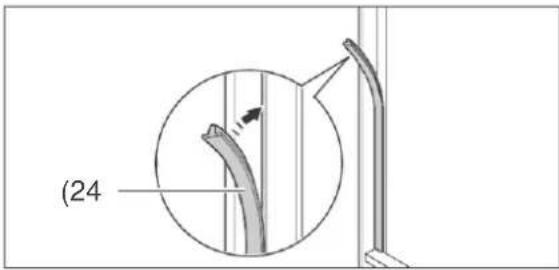

1. Druk bij geopende deur het afdichtprofiel in de spleet tussen de koelkast en de inbouwkast. De inbouw is daarmee afgesloten.

Basisreiniging

Om de geur te verwijderen, die alle nieuwe apparaten hebben, reinigt u het apparaat, voor u het gebruikt (zie „Koelgedeelte reinigen“ en zie „Vriesvak ontdooien en reinigen“ op pagina 99).

Alles wat belangrijk is voor de bediening vindt u vanaf pagina 91.

Foutopsporingstabel

Bij alle elektrische apparaten kunnen storingen optreden. Daarbij hoeft er geen sprake te zijn van een defect aan het apparaat. Controleer daarom aan de hand van de tabel, of u de storing kunt verhelpen.

WAARSCHUWING

Gevaar voor elektrische schokken bij ondeskundige reparaties!

Nooit proberen, het defecte – of vermoedelijk defecte – apparaat zelf te repareren. U kunt uzelf en latere gebruikers in gevaar brengen. Alleen geautoriseerde vakkrachten mogen deze reparaties uitvoeren.

Probleem	Mogelijke oorzaak	Oplossingen, tips, toelichtingen
Compressor uit, binnenverlichting uit.	Apparaat is uitgeschakeld.	Knop Adjust (1) 5 seconden lang indrukken.
	Stopcontact zonder stroom.	Stopcontact met een ander apparaat controleren.
	Stekker zit los.	Goed vastzitten van de stekker controleren.
Compressor uit, binnenverlichting aan.	Gewenste temperatuur is bereikt.	Verder koelen niet noodzakelijk. Als de binnentemperatuur stijgt, schakelt de compressor zich automatisch in.
Apparaat koelt te sterk.	Temperatuurregelaar te hoog ingesteld.	Lagere instelling kiezen (zie „Temperatuur instellen“ op pagina 92).
Apparaat koelt niet voldoende.	Temperatuurregelaar te laag ingesteld.	Hogere instelling kiezen (zie „Temperatuur instellen“ op pagina 92).
	Deur niet goed gesloten of deurafdichting ligt niet helemaal aan.	Zie „Deurafdichtingen controleren en reinigen“ op pagina 98.
	Apparaat staat in de buurt van een warmtebron.	Isolatieplaat tussen de apparaten zetten of locatie wisselen.
	Gerechten warm opgeslagen.	Alleen afgekoelde gerechten opslaan.
	Te veel goederen ingevroren.	Maximaal 2 kg tegelijk invriezen.
	Omgevingstemperatuur te laag of te hoog.	Omgevingstemperatuur aan klimaatklasse aanpassen (zie „Gegevensblad“ op pagina 109).
	Compressor lijkt defect.	Apparaat op maximale koeling zetten (zie „Temperatuur instellen“ op pagina 92). Schakelt de compressor niet binnen één uur in, informeert u onze service (zie pagina 245).
Apparaat genereert geluiden.	Bedrijfsgeluiden zijn functiegerelateerd en duiden niet op storingen.	Ruis: Koelaggregaat loopt.
		Stromingsgeluiden: Koelmiddel stroomt door de buizen.
		Klikken: Compressor schakelt een.
	Storende geluiden.	Inbouw controleren en indien nodig bijstellen.
Onder in het koelgedeelte heeft zich water verzameld.	Dooiwaterafvoer (11) is verstopt.	Verstopping van de dooiwaterafvoer met behulp van het meegeleverde reinigingsstaafje verhelpen.

Milieubescherming

Apparaat afvoeren

Oude apparaten mogen niet met huishoudelijk afval worden weggegooid!

Als het apparaat niet meer wordt gebruikt, is iedere gebruiker wettelijk verplicht, oude apparaten gescheiden van het huishoudelijk afval af te voeren en bijv. bij een inzamelpunt van zijn gemeente/zijn staddeel af te geven. Oude elektrische apparaten worden daar kosteloos aangenomen. Daarmee wordt verzekerd, dat oude apparaten op de juiste manier worden gerecycled en dat negatieve effecten op het milieu worden vermeden.

Daarom zijn elektrische apparaten gemarkeerd met het hier afgebeelde symbool.

Verdere informatie over dit thema vindt u ook op de service-pagina's van onze actuele catalogus en op onze internetsite onder de rubriek „Service“.

Onze bijdrage ter bescherming van de ozonlaag

In dit apparaat werden 100 % CFK- en HKF-vrije koel- en schuimmiddelen gebruikt. Daardoor wordt de

ozonlaag beschermd en het broeikaseffect gereduceerd.

Onze verpakkingen worden van milieuvriendelijke, herbruikbare materialen vervaardigd:

– Buitenverpakking van karton
- Vormdelen van geschuimd, CFK-vrij polystyreen (PS)
- Foliën en zakken van polyethyleen (PE)
- Spanbanden van polypropyleen (PP)
- Ook energie besparen beschermt tegen overmatige opwarming van onze aarde. Uw nieuwe apparaat verbruikt met zijn milieuvriendelijke isolatie en zijn techniek weinig energie.

Sticker „OK“

(niet bij alle modellen)

Met de „OK"-temperatuurcontrole

kunnen temperaturen onder +4 °C

worden geregistreerd. Stel

de temperatuur trapsgewijs kouder in als

de sticker niet „OK“ aangeeft.

Aanwijzing

Bij ingebruikneming van het apparaat

kan het tot 12 uur duren voor

de temperatuur is bereikt.

OK

Correcte instelling

Gegevensblad voor elektrische huishoudelijke koel- en vriesapparaten evenals combinatieapparaten conform verordening (EU) nr. 1060/2010, 643/2009.

Merk		Blaupunkt
Apparaataanduiding		Inbouwkoelkast met vriesvak/zonder vriesvak
Model / artikelnummer		5CG24010	5CK24010
Categorie van de koelkast 2)		Koel-vriesapparaat koelkast
Energieklasse 1), 2)		A+	A+
Jaarlijks energieverbruik 2)		212 kWh/jaar	128 kWh/jaar
Totale nuttige inhoud 2)	Sterklasse koelbereik (vorstvrij)2)	15 L / [IMAGE]171 L 201 L
Bewaartijd bij storing 2)		12 uur	N/A
Vriescapaciteit 2)		2 kg / 24 uur	N/A
Klimaatklassen 3)/ grenswaarden van de omgevingstemperaturen, waarvoor de inbouwkoelkast met vriesvak is ontworpen		N, ST / +16 °C tot +38 °C	N, ST / +16 °C tot +38 °C
Luchtgeluidemissie 2)		42 dB(A) re 1pW
Inbouwapparaat		ja
Vermogen		90 W	80 W
Voedingsspanning		220–240 V~ / 50 Hz
Stroomverbruik		0,55 A	0,50 A
Afmetingen (hoogte × breedte × diepte)		122 cm × 54 cm × 54 cm
Leeg gewicht		29 kg
Koelmiddel		R600a (Isobutan)
Koelmiddel vulhoeveelheid		26g	23g
Schuimmiddel		Cyclopentaan

1) Beoordeling van A+++ (= laag verbruik) tot D (= hoog verbruik).
2) Bepaald conform verordening (EU) nr. 1060/2010 en verordening (EU) nr. 643/2009. De toegepaste meet- en berekeningsmethoden voldoen aan de norm EN 62552.
3) Klimaatklasse betekent, dat het apparaat is bestemd voor gebruik bij de genoemde omgevingstemperatuur. Is bij de specificaties voor de klimaatklasse een combinatie aangegeven, betekent dit bij een apparaat, waarbij bijv. de combinatie SN-ST is aangegeven, dat het geschikt is voor temperaturen van + 10 °C tot + 38 °C. Daalt de temperatuur in de ruimte daar wezenlijk onder, schakelt het apparaat niet zo vaak in. Dit betekent, dat een ongewenste temperatuurstijging kan ontstaan.

Wanneer het apparaat in een warme ruimte staat, moet het vaker inschakelen, om de lage temperaturen in het apparaat te kunnen handhaven. Daarom moet u letten op het aanhouden van de omgevingstemperatuur.

Omgevingstemperatuur per

klimaatklasse SN: +10 °C tot +32 °C

N: +16 °C tot +32 °C

ST: +16 °C tot +38 °C

T: +16 °C tot +43 °C

De genoemde gegevens hebben betrekking op in de teststandaard precies vastgelegde omgevingsomstandigheden. Daarom kan het voorkomen, dat de waarden in het eigen huishouden afwijken van de genoemde gegevens.

Indice

Consegna 111
