MANUAL DE USUARIO 5CG24010 BLAUPUNKT

Antes de utilizar el aparato, lea detenidamente primero las instrucciones de seguridad y el manual de instrucciones. Solo así podrá utilizar todas las funciones de forma segura y eficaz. Es indispensable que observe también las normas de su país, que también son válidas junto con las normas mencionadas en este manual. Conserve todas las indicaciones de seguridad e instrucciones para el futuro. Dé todas las indicaciones de seguridad e instrucciones al próximo usuario del producto.Página 165 Entrega Entrega Volumen de suministro 1 frigorífico empotrable Área de enfriamiento: 3 bandejas de cristal 1 botellero 1 bandeja de cristal para cubrir los cajones para frutas/verduras 1 cajón para frutas/verduras 3 bandejas de puerta Congelador: 1 cubitera 1 huevera 1 palillo de limpieza 1 manual de instrucciones div. piezas para el montaje (véase «Montar el aparato» en la página 186) Consejos para el envasado Si dispone de suficiente espacio, recomendamos conservar el embalaje como mínimo durante el periodo de garantía. Si se tiene que enviar el aparato a reparación, solo estará bien protegido en el embalaje original. Si quiere deshacerse del embalaje, elimínelo respetando el medio ambiente. Comprobar la entrega

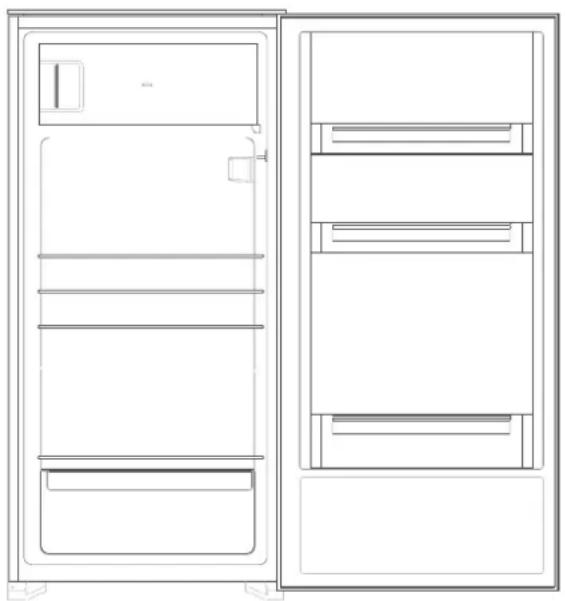

1. Transporte el aparato a un lugar

adecuado y desembálelo (véase «Puesta en marcha» en la página 182).

2. Compruebe que no falte nada en el

volumen de suministro.

3. Compruebe si el aparato presenta

daños de transporte.

4. Si la entrega no estuviera completa o el

aparato mostrase daños de transporte, póngase en contacto con la asistencia técnica (véase «Nuestra asistencia técnica» en la página 245). ¡ADVERTENCIA! Nunca ponga en servicio un aparato dañado.Página 166 Piezas del aparato/elementos de mando Piezas del aparato / elementos de mando (6) (7) (6) (8) (1) Adjust: Ajustar la temperatura en el área de enfriamiento (2) indicador de temperatura en el área de enfriamiento (3) Super: seguir bajando la temperatura del congelador (4) Smart: modo automático (5) Mode: ajustar «Super» o «Smart» (6) Bandejas de puerta (7) Elemento de mando e iluminación de la cámara frigorífica (8) Bandeja de puerta grande (9) Cajón para frutas/verduras (10) Bandeja de cristal para cubrir los cajones para frutas/verduras (11) Drenaje de agua descongelada (13) Bandejas de cristal (14) Congelador

)Página 167 Para su seguridad Para su seguridad Uso conforme El aparato es adecuado para enfriar alimentos frescos, almacenar alimentos congelados convencionales, ultracongelar alimentos frescos a temperatura ambiente y preparar hielo. Solo debe utilizarse si está montado correctamente en un mueble empotrado adecuado. El aparato ha sido concebido para ser utilizado solamente en el ámbito doméstico. Utilice el aparato únicamente como se describe en el manual de instrucciones. Se considera inadecuado cualquier otro uso. Además, puede provocar daños materiales o incluso lesiones a personas. El fabricante no se responsabiliza por los daños ocasionados por un uso no conforme. Explicación de términos En este manual de instrucciones encontrará términos señalizadores. ADVERTENCIA Este término señalizador describe una amenaza con un nivel medio de riesgo que, si no se evita, puede provocar la muerte o lesiones graves. PRECAUCIÓN Este término señalizador describe una amenaza con un nivel bajo de riesgo que, si no se evita, puede provocar lesiones insignificantes o pequeñas. NOTA Este término señalizador advierte de posibles daños materiales. Este símbolo remite a información adicional útil. Indicaciones de seguridad En este capítulo encontrará indicaciones de seguridad generales a las que usted debe prestar atención para su propia protección y para la de terceros. Observe también las advertencias de cada uno de los capítulos sobre el manejo, la puesta en marcha, etc. ADVERTENCIA Riesgos durante el manejo de electrodomésticos ¡Peligro de descarga eléctrica! Si se tocan piezas que llevan tensión, se pueden sufrir graves lesiones o la muerte.

Emplear el aparato solo en interiores. No utilizar en zonas húmedas o bajo la lluvia.

No poner el aparato en marcha ni seguir utilizándolo, si presenta

daños visibles, p. ej. si el cable de conexión es defectuoso,

emite ruidos extraños.

En dicho caso, desenchufar el enchufe de red o desconectar el fusible y ponerse en contacto con nuestra asistencia técnica (véase «Nuestra asistencia técnica» en la página 245).Página 168 Para su seguridad

El aparato tiene la clase de protección 1 y debe enchufarse solamente a una toma de caja con un conductor de tierra correctamente instalado. No se permite la conexión a una regleta de enchufes, un enchufe múltiple, un temporizador o sistema de telecontrol para el control y manejo remotos.

Si después del montaje el enchufe de red ya no está accesible, debe haber preconectada un dispositivo de desconexión omnipolar conforme a la categoría de sobretensión III en la instalación doméstica de como mínimo 3 mm de distancia entre contactos; también se incluyen fusibles, interruptor LS y resguardos.

No doblar ni apretar el cable de red ni poner sobre bordes afilados.

Mantener el aparato, el enchufe de red y el cable de red alejados del fuego abierto y de superficies calientes.

Agarrar siempre el enchufe de red en vez del cable de red.

Nunca agarrar el enchufe de red con las manos mojadas.

Nunca sumergir el cable o enchufe de red en agua ni en otros líquidos.

Si el cable de red del aparato está dañado, el fabricante debe sustituirlo a través de su servicio al cliente o un técnico cualificad. Solo los técnicos autorizados deben intervenir y reparar el aparato, p. ej. la sustitución de la iluminación de la cámara frigorífica (véase «Nuestra asistencia técnica» en la página 245).

Si se llevan a cabo reparaciones por cuenta propia en el aparato, pueden producirse daños personales y lesiones a personas y los derechos de responsabilidad y garantía caducan. Nunca intente reparar usted mismo el aparato averiado o supuestamente averiado.

En las reparaciones, solo deben emplearse piezas que coinciden con los datos originales del aparato. En este aparato hay piezas eléctricas y mecánicas, que son indispensables para la protección contra las fuentes de peligro.

No insertar ningún objeto por las aberturas de la carcasa y asegurarse de que los niños tampoco puedan insertar ningún objeto.

En casos de avería y antes de trabajos de limpieza a fondo, primero desenchufar el enchufe de red y desconectar el fusible. Riesgos para niños ¡Peligro de asfixia! Los niños pueden quedar atrapados en el film de embalaje o pueden tragarse piezas pequeñas y asfixiarse.

No dejar que los niños jueguen con el material de embalaje.

Evitar que los niños retiren piezas pequeñas del aparato o las saque de la bolsa de accesorios y se las pongan en la boca. Riesgos durante el manejo de sustancias químicas ¡Peligro de explosión!

El manejo incorrecto de sustancias

químicas puede provocar explosiones.Página 169 Para su seguridad

No almacene ninguna sustancia explosiva o aerosoles con agentes expansores combustibles dentro del aparato, pues pueden generarse mezclas de gas-aire inflamables.

Para descongelar, en ningún caso utilizar aerosoles descongelantes. Pueden generar gases explosivos. PRECAUCIÓN Riesgos para determinados grupos de personas ¡Peligros para niños y personas con capacidades físicas, sensoriales o mentales limitadas!

Este aparato puede ser utilizado por niños a partir de 8 años, así como por personas con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia o conocimiento si son supervisados o si se los ha instruido sobre el uso seguro y han comprendido los posibles peligros.

Los niños no deben llevar a cabo la limpieza y el mantenimiento a menos que estén bajo supervisión.

Los niños no deben jugar con el aparato. Riesgos al manejar frigoríficos y congeladores. ¡Peligro de incendio! El manejo inadecuado del adecuado puede provocar un incendio y daños materiales.

Conectar el aparato solamente a una toma de red con contacto de protección que se haya instalado correctamente. No se permite la conexión a una regleta ni enchufe múltiple.

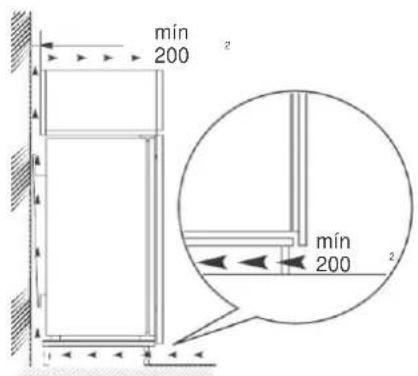

Para garantizar una circulación de aire suficiente, no taponar las aberturas de ventilación de la carcasa del aparato o en la carcasa empotrada.

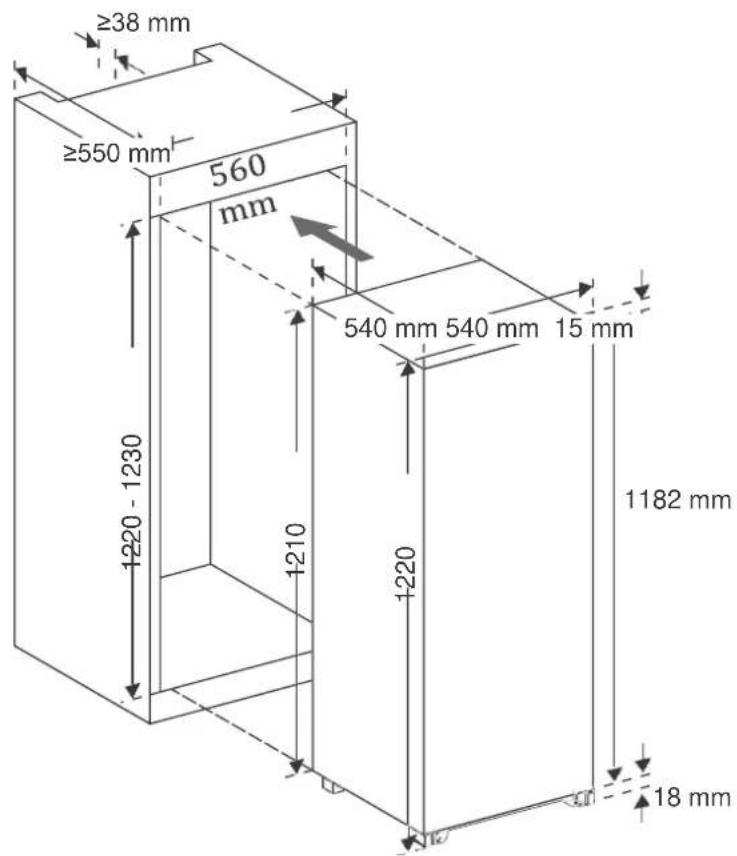

El armario empotrado debe tener unas medidas mínimas (véase «Montar el aparato» en la página 286). ¡Peligros por refrigerante! En el circuito del refrigerante de su aparato se encuentra el refrigerante, ecológico, pero inflamable R600a (butano Iso)

Solamente los técnicos autorizados tienen permiso para realizar intervenciones mecánicas en el sistema de refrigerante.

No dañar el circuito de refrigerante, p. ej. pinchando los canales de refrigerante del evaporador con objetos punzantes, doblando las tuberías, etc.

El refrigerante que sale disparado es inflamable y puede provocar lesiones oculares. En dicho caso, enjuagar los ojos con agua corriente y llamar a un médico de inmediato. En caso de que se produzca una fuga en el circuito del refrigerante debe evitarse que se genere una mezcla de gas-aire inflamable. Para ello, el espacio de emplazamiento debe tener un tamaño mínimo de 1 m3 por 8 g de refrigerante como estipula la norma EN 378. Encontrará la cantidad de refrigerante en la ficha técnica de su aparato (véase «Ficha técnica») en la página 190).Página 170 Para su seguridad ¡Peligro de lesiones! El manejo incorrecto del aparato puede provocar lesiones.

El aparato es pesado y difícil de manejar. Para el transporte y montaje, pedir la ayuda de una segunda persona.

No utilizar los zócalos, cajones, puertas, etc. como tarima y para apoyarse. ¡Peligro para la salud! Debido a un mal manejo, el enfriamiento insuficiente o el almacenamiento excesivo pueden provocar que los alimentos almacenados se estropeen. ¡Si estos alimentos se ingieren, existe el peligro de una intoxicación alimentaria!

En particular, envolver bien la carne cruda y el pescado para evitar que los alimentos contiguos no se contaminen por salmonela u otros.

Cumplir con los periodos de almacenamiento recomendados por los fabricantes de los alimentos.

Tenga en cuenta que el periodo de almacenamiento de los productos congelados puede reducirse debido a una subida de la temperatura en el interior del aparato (descongelación, limpieza o corte de corriente).

Sacar los productos congelados almacenados del producto— también en el caso de una desconexión temporal— y almacenarlos en un espacio suficientemente frío o en otro frigorífico.

No volver a congelar los alimentos descongelados o semidescongelados; utilizarlos de inmediato.

Después de un corte de corriente, comprobar si los alimentos almacenados aún son comestibles. El aparato no funciona perfectamente si se lo somete durante un periodo prolongado a una baja temperatura ambiente. Esto puede provocar que la temperatura interior del aparato aumente.

Mantener la temperatura ambiente prevista (véase línea «Categoría de clima» en la página 190). ¡Peligro de lesiones por comida congelada! El manejo incorrecto del aparato puede provocar lesiones. Existe peligro de quemaduras por temperaturas muy bajas.

Los alimentos y las paredes interiores del congelador tienen una temperatura muy baja. Nunca tocarlas con las manos mojadas. Esto puede provocar lesiones en la piel. Incluso pueden producirse lesiones con la piel seca.

No ponerse los cubitos de hielo o polos directamente a la boca cuando se saquen del congelador. NOTA ¡Peligro de daños materiales! Si el frigorífico se ha transportado en horizontal, puede que haya salido lubricante del compresor y haya acabado en el circuito de refrigeración.

En lo posible, no volcar el frigorífico en posición horizontal.

Antes de poner en marcha el frigorífico, déjela en posición vertical 2 horas. Durante este tiempo, el lubricante regresa al compresor.Página 171 Para su seguridad El manejo incorrecto del aparato puede provocar daños materiales.

No depositar recipientes de vidrio o metal con líquido en el congelador. Los recipientes pueden reventar.

No elevar ni tirar del aparato por las puertas o asas de la puerta.

No hacer funcionar aparatos eléctricos dentro del aparato que no coincidan con el tipo constructivo recomendado por el fabricante.

No emplear otros dispositivos mecánicos ni demás medios diferentes a los recomendados por el fabricante.

Emplear solamente piezas accesorias originales.

Después de la desconexión, esperar 5 minutos. Luego vuelva a encender el aparato.

Para eliminar el olor que se adhiere a todos los aparatos nuevos, lavar el interior con agua y vinagre tibios.

Emplear la iluminación de la cámara frigorífica solo para iluminar el interior del aparato. No es adecuada para iluminar una sala.

Para acelerar la descongelación, no emplear otros medios diferentes a los recomendados por el fabricante. No emplear estufas eléctricas, cuchillos u aparatos con llama desnuda como p. ej. velas. El aislamiento térmico y el recipiente interno son sensibles a los arañazos y al calor y pueden derretirse.

Al limpiar, tener en cuenta:

No emplear en ningún caso detergentes agresivos, granulados, que contengan soda, ácido o disolvente o que sean abrasivos. Se recomiendan todos los detergentes multiusos con un nivel de pH neutro.

Las juntas de la puerta y las piezas del aparato de plástico son sensibles al aceite y la grasa. Eliminar la suciedad lo más rápido posible.

Emplear solo paños blandos.Página 172 Manejo

Manejo Requisitos previos para el uso seguro

Ha leído el capítulo «Para su seguridad» de la página 5 y ha comprendido todas las indicaciones de seguridad.

El aparato está empotrado y conectado como se describe en el capítulo «Puesta en marca» de la página 182. Poner el aparato en marcha NOTA ¡Peligro de daños materiales! Si el frigorífico se ha transportado en horizontal, puede que haya salido lubricante del compresor y haya acabado en el circuito de refrigeración.

En lo posible, no volcar el frigorífico en posición horizontal.

Antes de poner en marcha el frigorífico, déjela en posición vertical 2 horas. Así el lubricante habrá tenido tiempo suficiente de regresar al compresor. El aparato está ajustado de fábrica para encenderse automáticamente en cuanto el enchufe de red se enchufa a la toma de corriente.

• Encienda el fusible para la toma de corriente a la que esté enchufado el aparato. Se oye una señal sonora y, si la puerta está abierta, se encienda la iluminación de la cámara frigorífica (7) Encender y apagar el aparato Encender

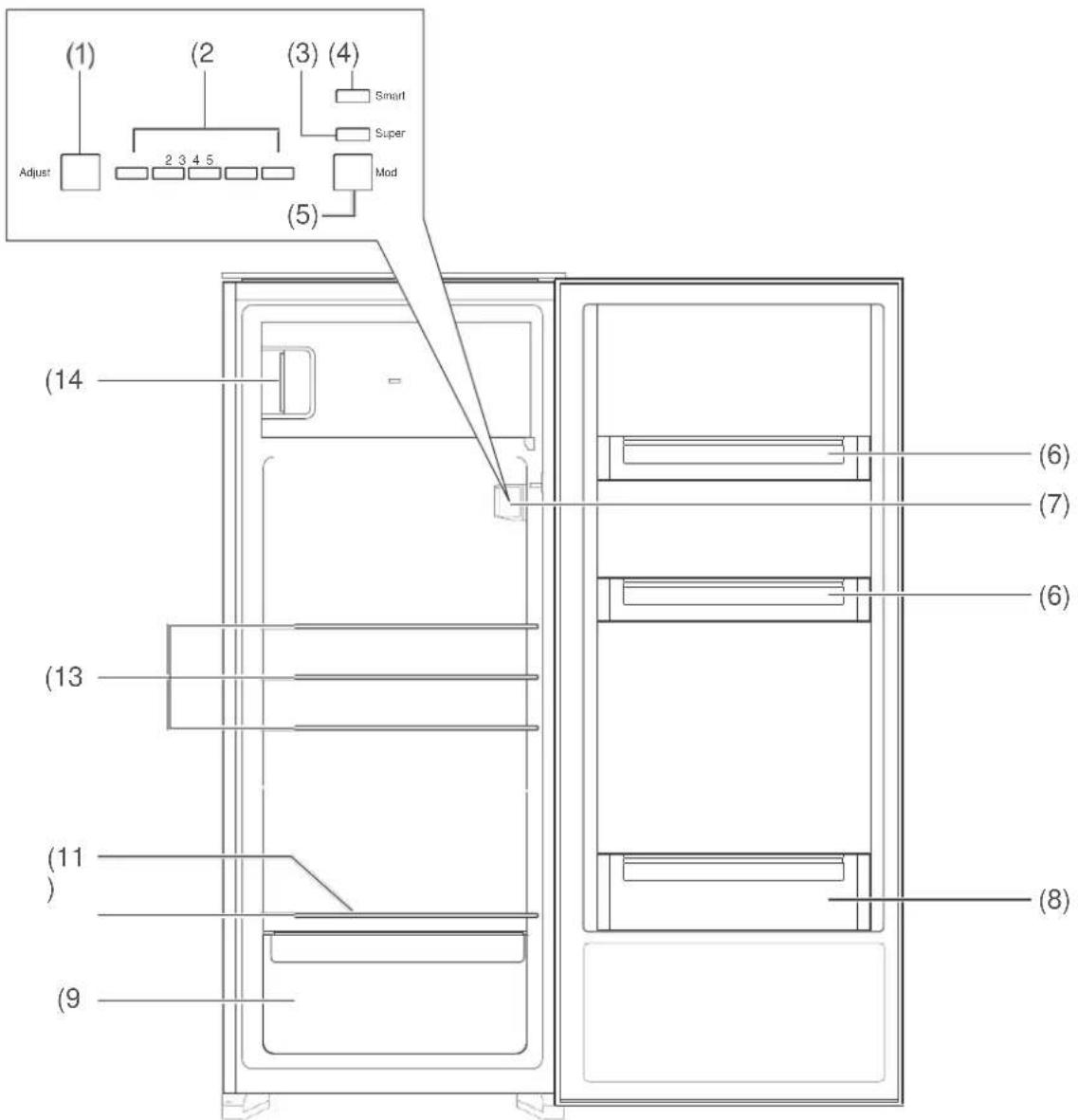

• Mantenga pulsada la tecla Adjust (1) durante 5 segundos. Se oye una señal sonora, la iluminación de la cámara frigorífica (7) se enciende. El aparato está encendido. Si tras el encendido el aparato emite ruidos molestos, compruebe su buena posición vertical y su correcto montaje. Apagar

1. Mantenga pulsada la tecla Adjust (1)

durante 5 segundos. Se oye una señal sonora, la iluminación de la cámara frigorífica (7) se apaga. El aparato está apagado.

2. Vacíe el aparato y límpielo tal y como

se describe en el capítulo «Cuidado y mantenimiento» en la página 179. Mode Adjust

Smart Ajustar la temperatura ADVERTENCIA ¡Peligro para la salud! El aparato no funciona perfectamente si se lo somete durante un periodo prolongado a una baja temperatura ambiente. Se puede producir un incremento de la temperatura en el área de enfriamiento y en el congelador.

Mantener siempre la temperatura ambiente prescrita (véase «Categoría de clima» en la página 190). Ajustar la temperatura en el área de enfriamiento Para controlar la potencia de refrigeración, necesita un termómetro de refrigeración/congelación. Coloque el termómetro de refrigeración/congelación

• en el área de enfriamiento sobre la bandeja de cristal (10) encima del cajón para frutas/verduras; la temperatura adecuada aquí es de +6 °C.

• en el congelador; la temperatura de almacenamiento ideal es de −18 °C. Ajuste manual de la temperatura

• Vuelva a pulsar la tecla Adjust (1) para ajustar la temperatura de refrigeración. El indicador de temperatura (2) muestra el ajuste seleccionado. Solo el indicador 1 está encendido: el enfriamiento más débil. Los indicadores 1 - 5 están encendidos: el enfriamiento más potente.

• Adapte el ajustamiento de la temperatura ambiente. Seleccione primero un ajuste medio (p. ej. 3) y luego ajuste según sea necesario. Ajuste automático de la temperatura

• Pulse la tecla Mode (5) hasta que el indicador Smart (4) se encienda. Ahora el ajuste de la temperatura se efectúa automáticamente. En el indicador puede leer la temperatura ajustada en el momento.

• Para regresar al ajuste manual de la temperatura, pulse la tecla Mode una vez. Se apaga el indicador Smart y la temperatura se puede volver a ajustar manualmente. Ajustar la temperatura en el congelador La temperatura en el congelador se mantiene automáticamente a -18 °C.

• Para seguir disminuyendo la temperatura, pulse la tecla Mode (5) hasta que elindicador Super (3) se encienda.La temperatura en el congelador continúadisminuyendo y usted consigue una reservade frío si desea congelar una gran cantidadde alimentos frescos. Mode Adjust Smart Super Mod

• Para volver a apagar el ajuste Super, pulse la tecla Mode (5) hasta que el indicador Super (3) se apague. El ajuste Super permanece como máximo 54 horas activado. Luego se apaga automáticamente. Alarma de la puerta Para evitar una pérdida excesiva de calor, se oye una señal sonora si la puerta del frigorífico se abre más de 1,5 minutos.

• Cierre la puerta del frigorífico. La alarma de la puerta se apaga. Cambiar las bandejas de sitio La bandejas de cristal (10) y (13), las bandejas de puerta (6) y (8) se pueden extraer y, si es necesario, disponer de otra manera.

• Para sacar las bandejas de cristal, elévelas un poco hacia atrás; sáquelas hacia delante y vuelva a colocarlas a la posición deseada.

• Las bandejas de la puerta se extraen hacia arriba y se vuelven a colocar en la nueva posición desde arriba.Página 175 Enfriar alimentos Enfriar alimentos ADVERTENCIA ¡Peligro de explosión! El almacenamiento de gases y líquidos inflamables puede provocar la generación de mezclas de gas-aire inflamable. La consecuencia puede ser una explosión.

No almacene ninguna sustancia explosiva o aerosoles con agentes expansores combustibles dentro del aparato. Consejos para el enfriamiento

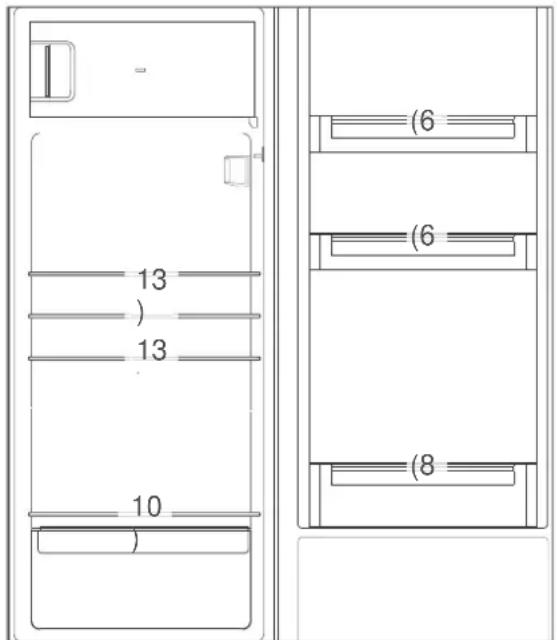

• Equipe el área de enfriamiento de modoque la temperatura en el interior sepueda aprovechar al máximo:– Coloque la mantequilla y el queso parauntar en la bandeja superior de lapuerta (6). Allí hay la temperatura máselevada.– Almacene conservas, botellas yhuevos en la bandeja de puerta (6). Es mejor que deposite los huevos en la huevera suministrada. – Ponga los envases y botellas de bebidas en la bandeja de puerta grande. Coloque los recipientes llenos al lado de la bisagra para evitar sobrecargar la puerta. – Coloque la comida cocida o hecha al horno en las bandejas de cristal (13). – Coloque la carne fresca, la carne de venado, la carne de ave, el tocino, el embutido y el pescado fresco en la bandeja de cristal (10) que está sobreel cajón para la frutas/verduras (9). Allíla temperatura es más baja.– Coloque la fruta y verdura frescas en elcajón para frutas/verduras (9).– Ponga las botellas en el botellero (12).• Almacene el alcohol 100 % solo enposición vertical y bien cerrado.• Deje que los alimentos calientes seenfríen antes de depositarlos en el áreade enfriamiento.• Las temperaturas del interior del aparatoy, con ello el consumo de energía,pueden aumentar.– si las puertas se abren a menudo o semantienen abiertas durante tiempo.– si se supera o no se alcanza latemperatura ambiente prescrita.• El consumo de energía también dependedel lugar de emplazamiento seleccionado(más información, véase página 182). Conservar la calidad
• Para que se conserven el aroma y elfresco de los alimentos en el área deenfriamiento, deposite o coloque endicha área todos los alimentos quedeben enfriarse solo envueltos. Empleelos recipientes de plástico especialespara alimentos o los films transparentesconvencionales.• Deposite los alimentos– en el área de enfriamiento de modo que el aire pueda circular libremente. No cubra las bandejas con papel o similares. – de modo que no toquen la pared posterior. De lo contrario, los alimentospueden congelarse al estar en contactocon la pared posterior.

(9)Página 176 Congelar alimentos/almacenar alimentos congelados Congelar alimentos / almacenar alimentos congelados ADVERTENCIA ¡Peligro de explosión! El almacenamiento de gases y líquidos inflamables puede provocar la generación de mezclas de gas-aire inflamable. La consecuencia puede ser una explosión.

No almacene ninguna sustancia explosiva o aerosoles con agentes expansores combustibles dentro del aparato. ADVERTENCIA ¡Peligro para la salud! Debido a un mal manejo, el enfriamiento insuficiente o el almacenamiento excesivo pueden provocar que los alimentos almacenados se estropeen. ¡Si estos alimentos se ingieren, existe el peligro de una intoxicación alimentaria!

En particular, envolver bien la carne cruda y el pescado para evitar que los alimentos contiguos no se contaminen por salmonela u otros.

Cumplir con los periodos de almacenamiento recomendados por los fabricantes de los alimentos. Tenga en cuenta que el periodo de almacenamiento de los productos congelados puede reducirse debido a una subida de la temperatura en el interior del aparato (descongelación, limpieza o corte de corriente).

En caso de un corte de corriente prolongado o de una avería en el aparato, saque los alimentos congelados almacenados del aparato y almacénelos en un espacio suficientemente frío o en otro frigorífico (tiempo de almacenamiento máximo en caso de avería: 12 horas). Después de una avería, compruebe si los alimentos almacenados aún son comestibles. No volver a congelar los alimentos descongelados o semidescongelados; utilizarlos de inmediato. PRECAUCIÓN ¡Peligro de lesiones! El manejo incorrecto del aparato puede provocar lesiones. Peligro de quemadura por temperaturas muy bajas.

Los alimentos y las paredes interiores del congelador tienen una temperatura muy baja. Nunca tocar con las manos húmedas. Esto puede provocar lesiones en la piel. Incluso con la piel seca usted puede sufrir daños en la piel.

No ponerse los cubitos de hielo o polos directamente a la boca cuando se saquen del congelador. Dejar que se descongelen un poco. Congelar Congelar significar congelar hasta su núcleo los alimentos calientes, frescos, a temperatura ambiente los más rápido posible — y la mejora manera es congelarlos «de golpe». Si los alimentos se «congelan» demasiado lentamente, los alimentos, es decir, se estropea su estructura. La conservación de la consistencia, el sabor y el valor nutritivo requiere una temperatura de almacenamiento homogénea de –18 °C.Página 177 Congelar alimentos/almacenar alimentos congelados Preparar alimentos

• Congele solamente alimentos en perfecto estado.

• Congele los alimentos frescos y preparados sin sal y sin condimentos. Los alimentos congelados sin salar tienen un mayor tiempo de conservación.

• Deje enfriar los alimentos cocinados antes de congelarlos. Esto no solo ayuda a ahorrar energía, sino que también evita la formación excesiva de escarcha en el congelador.

• No es adecuado congelar las bebidas carbonatadas porque el ácido carbónico se escapa al congelarse. El envase adecuado Lo importante al congelar los alimentos es el envaso. Este debe proteger de la oxidación, de la penetración de microbios, de la transferencia de sustancias aromáticas y aromatizantes y evitar que los alimentos se sequen (quemadura por congelación).

• Emplee solamente material de envasado que sea resistente, estanco al aire y al líquido, no demasiado rígido y debe rotularse. Debe indicarse que se trata de un envase congelado. El corte en porciones

• En lo posible, formar porciones planas. Estas se congelan más rápidamente hasta el núcleo.

• Sacar el aire de la bolsa de congelación, pues el aire favorece que el alimento se seque y coge mucho sitio.

• Para cerrar el envase, emplear pinzas de plástico, gomas o cintas adhesivas.

• Los recipientes con líquidos deben estar llenos como máximo ¾ partes, pues el líquido se expande al congelarse.

• No almacenar recipientes de vidrio o metal con líquido. Estos recipientes pueden reventar.

• Congelar el alcohol 100 % solo bien cerrado.

• Identificar el producto congelado por tipo, cantidad, fechas de congelación y caducidad. En lo posible, utilice rotuladores o etiquetas adhesivas. Congelar alimentos

• Mantenga la capacidad de conservación máxima. Encontrará la especificación «Capacidad de congelación en kg/24h» en la ficha técnica de la página 191.

• En cuanto la temperatura del congelador sea de −18 °C, usted puede congelar alimentos frescos que están a temperatura ambiente.

• La mercancía fresca no debe entrar en contacto con los alimentos congelados ya almacenados, ya que de lo contrario estos últimos podrían empezar a descongelarse. Si no se puede evitar el contacto con los alimentos congelados almacenados, recomendados que cree una reserva de frío antes de congelar los alimentos frescos. Después de almacenar los alimentos frescos, la temperatura del congelador aumente brevemente. Pasadas 24 horas, los alimentos están completamente congelados. Almacenar alimentos congelados Durante el recorrido de los alimentos congelados desde el fabricante hasta su congelador no debe romperse la cadena de frío. La temperatura de los alimentos congelados debe ser siempre como mínimo de -18°C. Por este motivo, no compre ningún producto

almacenado en arcones escarchados muy helados.

apilado y sobre la marcación prescrita.

esté parcialmente grumoso (esto se puede detectar fácilmente sobre todo en las bayas y la verdura). tenga nieve y restos de jugoTransporte los alimentos congelados en cajas especiales de poliestireno o en bolsas aislantes. Observe en el envase las condiciones y fechas de almacenamiento indicadas.Página 178 Congelar alimentos / almacenar alimentos congelados Descongelar alimentos Tenga en cuenta las normas básicas siguientes cuando descongele alimentos:

Para descongelar alimentos, sáquelos del congelador y deje que se descongelen a temperatura ambiente o en el frigorífico.

Para descongelar alimentos rápidamente, utilice p. ej. la función de descongelación de su microondas. Para ello, tenga en cuenta las especificaciones del cliente y preste atención a que así pueden multiplicarse las bacterias y gérmenes.

Cocine los alimentos descongelados los más rápidamente posible.

Elimine el líquido descongelado.

Si solo desea descongelar una parte del contenido del envase, saque dicho contenido y vuelva a cerrar el envase de inmediato. Así evitará la «quemadura por congelación» y evitará la formación de hielo en los alimentos que continúan en el congelador.

Descongele la carne, la carne de ave y el pescado siempre en el frigorífico. Preste atención a que los alimentos congelados no estén en su propio líquido descongelado. Hacer cubitos de hielo

• Llene ¾ partes de la cubitera suministrada con agua potable fresca y deposítela en horizontal en el congelador. Los cubitos se sueltan más fácilmente si sobresalen de la cubitera o se los pone brevemente debajo de agua corriente.Página 179 Cuidado y mantenimiento Cuidado y mantenimiento ADVERTENCIA ¡Peligro de descarga eléctrica! El contacto con piezas que llevan tensión puede provocar lesiones graves o la muerte. Antes de la limpieza, desenchufar el enchufe de red y desconectar el fusible.

Al desenchufar el enchufe de red, agárrelo siempre por el enchufe, no por el cable. PRECAUCIÓN ¡Peligros para niños y personas con capacidades físicas, sensoriales o mentales limitadas!

Los niños no deben llevar a cabo la limpieza y el mantenimiento que corresponde al usuario a menos que estén bajo supervisión. NOTA Las superficies y piezas del aparato sufrirán desperfectos si no se las maneja adecuadamente. Nunca emplear detergentes agresivos, que contengan soda, ácidos, disolventes o que sean abrasivos. Estos atacan las superficies de plástico. Se recomiendan todos los detergentes multiusos con un nivel de pH neutro.

Emplear productos de cuidado solo para las superficies externas.

Las juntas de la puerta y las piezas del aparato de plástico son sensibles al aceite y la grasa. Eliminar la suciedad lo más rápido posible.

Emplear solo paños blandos. Comprobar y limpiar las juntas de la puerta Las juntas de la puerta deben comprobarse periódicamente para que no penetre aire caliente en el aparato.

1. Para realizar la comprobación, meta un

trozo de papel fino por diferentes puntos. El papel debe ser igual de difícil de retirar de todos los puntos.

2. Si la junta no sujeta de forma

homogénea en todos los puntos: Caliente con cuidado la junta en los puntos correspondientes con un secador de pelo y extráigala un poco con los dedos.

3. Limpie las juntas sucias solo con

agua limpia. Descongelar el área de enfriamiento No es necesario porque el área de enfriamiento de su aparato tiene un sistema de descongelación automático. La escarcha y el hielo se descongelan automáticamente y el agua descongelada se recoge en la parte posterior del aparato en una bandeja para agua descongelada. Con el color del motor se evapora el agua descongelada. Limpiar el área de enfriamiento

2. Desenchufe el enchufe de red en la

toma de corriente o vuelva a encender el fusible.

3. Saque los alimentos refrigerados y

póngales en un espacio fresco.

4. Saque el cajón para frutas/verduras

(9), las bandejas de la puerta (6) y (8) y las bandejas de cristal (13) y (10) y limpie todas las piezas con agua de lavado tibia. Luego seque bien todas las piezas.Página 180 Cuidado y mantenimiento

5. Frote el interior con un paño

humedecido ligeramente con agua de lavado. Preste atención a que no penetre ningún líquido en el elemento de mando ni en la iluminación del frigorífico.

6. Al volver a pasar el paño, vierta unas

gotas de vinagre en el agua para evitar la formación de escarcha. Seque el interior y deje la puerta abierta un tiempo para que el interior se ventile. Descongelar y limpiar el congelador ADVERTENCIA ¡Peligro de explosión! El manejo incorrecto del aparato puede provocar una deflagración/explosión.

En ningún caso debe utilizarse un aerosol de descongelación. Se pueden formar gases explosivos.

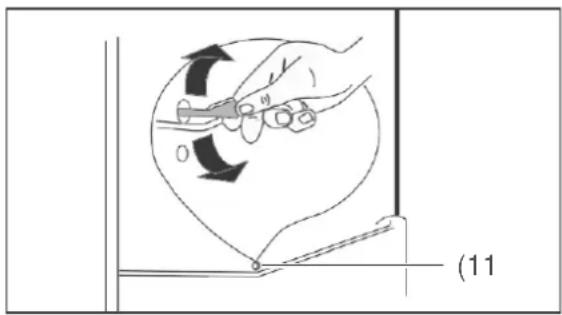

7. Limpie la abertura del drenaje de

condensación (11) con la ayuda del palillo de limpieza suministrado.

8. Vuelva montar las bandejas y el cajón.

9. Vuelva a depositar los alimentos en el

área de enfriamiento.

10. Vuelva a enchufar el enchufe de red

o vuelva a encender el fusible.

11. Mantenga pulsada la tecla Adjust (1)

durante 5 segundos. El aparato se enciende.

12. Ajuste la temperatura de refrigeración

Descongelar el aparato a tiempo antes de que se forma una capa de hielo o escarcha de más de 5 mm de grosor. Si se forma demasiado hielo, aumenta el consumo de energía y la puerta del congelador ya no se cierra de forma estanca.

Para acelerar la descongelación, no emplear otros medios diferentes a los recomendados por el fabricante. No emplear estufas eléctricas, cuchillos u aparatos con llama desnuda como p. ej. velas. El aislamiento térmico y el recipiente interno son sensibles a los arañazos y al calor y pueden derretirse. Al limpiar, tener en cuenta:

No emplear en ningún caso detergentes agresivos, granulados, que contengan soda o disolvente o que sean abrasivos. Recomendamos todos los detergentes multiusos con un nivel de pH neutro. (11 )Página 181 Cuidado y mantenimiento

La junta de la puerta es sensible al aceite y la grasa: la goma se vuelve porosa y quebradiza.

Las superficies resultan dañadas por detergentes inadecuados. Emplear productos de cuidado solo para las superficies externas.

Emplear solo paños blandos. Si es posible, descongele el aparato en invierno, cuando las temperaturas exteriores son bajas. Entonces podrá guardar los alimentos en el balcón o similar mientras al aparato se descongela. Alternativamente puede envolver los alimentos congelados con papel de periódico y almacenarlos en un espacio fresco o en una bolsa aislante.

1. Antes de la descongelación puede

crear una reserva de frío ajustando el congeladora durante 3 horas a Super (3) con la ayuda de la tecla Mode (5).

2. Transcurrido este tiempo, apague el

aparato pulsando durante 5 segundos la tecla Adjust (1).

3. Desenchufe el enchufe de red en la

toma de corriente o vuelva a encender el fusible.

4. Saque los alimentos del frigorífico y los

alimentos congelados del congelador.

5. Procure que los alimentos

permanezcan suficientemente refrigerados.

6. Ponga un bol con agua caliente, no

hirviendo, en el congelador. Así se acelera la descongelación.

7. Deje la puerta abierta durante la

descongelación y ponga un estropajo de soga delante del aparato para que recoja el agua descongelada que salga. El tiempo de descongelación depende del grosor de la capa de hielo. Por experiencia, transcurrida 1 hora se puede empezar con la limpieza del aparato.

8. Lave el interior con agua de lavado

tibia. Al volver a pasar el paño, vierta unas gotas de vinagre en el agua para evitar la formación de escarcha.

9. Limpie la junta de la puerta solamente

con agua limpia, ya que es sensible al aceite y a la grasa.

10. Seque todo a fondo, incluso la junta de

la puerta, y deje ventilar brevemente.

11. Vuelva a depositar los alimentos en el

área de enfriamiento o congelador.

12. Vuelva a enchufar el enchufe de red en

la toma o vuelva a encender el fusible.

13. Mantenga pulsada la tecla Adjust (1)

durante 5 segundos. El aparato se enciende.

14. Ajuste la temperatura de refrigeración

deseada (véase «Ajustar la temperatura» en la página 173).

15. Una vez en el congelador se haya

alcanzado la temperatura de −18 °C, gire el termostato a la posición habitual.

)Página 182 Puesta en marcha Puesta en marcha Transportar y desempaquetar ADVERTENCIA ¡Peligro de asfixia!

No dejar que los niños jueguen con el material de embalaje. Estos pueden quedar atrapados dentro y asfixiarse.

Evitar que los niños retiren piezas pequeñas del aparato o las saque de la bolsa de accesorios y se las pongan en la boca. PRECAUCIÓN ¡Peligro de lesiones! El manejo incorrecto del aparato puede provocar lesiones.

El aparato es pesado y difícil de manejar. Para el transporte y montaje, pedir la ayuda de una segunda persona.

No utilizar los zócalos, cajones, puertas, etc. como tarima y para apoyarse. NOTA ¡Peligro de desperfectos! El manejo incorrecto del aparato puede provocar desperfectos.

En lo posible, no volcar el frigorífico en posición horizontal.

Después del transporte, déjelo en posición vertical 2 horas.

• Transporte el aparato con ayuda de una carreta de transporte o con la ayuda de una segunda persona.

• Desempaquete el aparato y retire con cuidado todas las piezas del embalaje, perfiles de plástico, tiras adhesivas, films protectores y espuma de dentro, fuera y de los laterales del aparato. Seleccionar el lugar de emplazamiento adecuado PRECAUCIÓN ¡Peligros por refrigerante!

No dañar el circuito de refrigerante, p. ej. pinchando los canales de refrigerante del evaporador con objetos punzantes, doblando las tuberías, etc.

El refrigerante que sale disparado es inflamable y puede provocar lesiones oculares. En dicho caso, enjuáguese los ojos bajo agua limpia y llame de inmediato a un médico. NOTA ¡Peligro de desperfectos! El aparato no funciona perfectamente si se lo somete durante un periodo prolongado a una baja temperatura ambiente. Se puede producir un incremento de temperatura en el interior.

Procure que se mantenga la temperatura ambiente prevista (véase «Categoría de clima» en la página 190). En caso de que se produzca una fuga en el circuito del refrigerante debe evitarse que se genere una mezcla de gas-aire inflamable. Para ello, el espacio de emplazamiento debe tener un tamaño mínimo de 1 m³ por 8 g de refrigerante como estipula la norma EN

378. Para este aparato se precisa un

espacio de mínimo 3,5m³.

Los lugares de emplazamiento adecuados son secos, están bien ventilados y, en lo posible, frescos.

Los lugares de emplazamiento adecuados son aquellos que reciben la radiación directa del sol o se encuentran cerca del horno, la cocina o el radiadorPágina 183 Puesta en marcha Cambiar la bisagra de la puerta En caso de necesidad, puede cambiar el lado de la bisagra de la puerta de su frigorífico. Este trabajo requiere un poco de habilidad manual. Lea por completos los siguientes pasos de trabajo antes de comenzar a trabajar. Precisará las siguientes herramientas:

Llave inglesa de 8 mm Cambiar el lado de la bisagra de la puerta del frigorífico

1. Asegúrese de que el aparato no está

conectado a la red eléctrica.

2. Cierre la puerta.

de bisagra inferior y déjela a un lado.

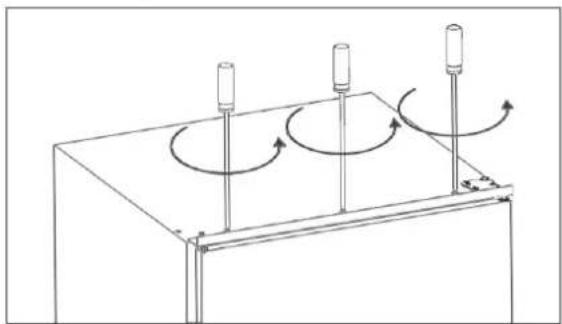

3. Desatornille la barra metálica del

frigorífico. Para ello, utilice un destornillador de estrella.

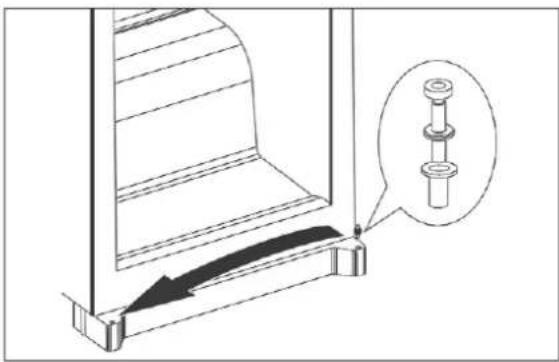

7. Inserte la espiga de bisagra inferior

en el lado opuestos y vuelva a colocar la puerta.

8. Cierre la puerta.

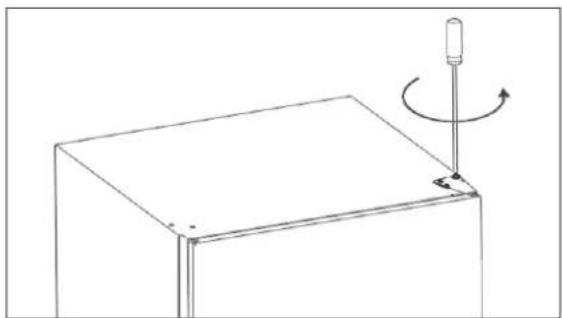

4. Afloje los tornillos de la bisagra

superior con la ayuda de una llave de vaso del tamaño 8 y saque la bisagra.

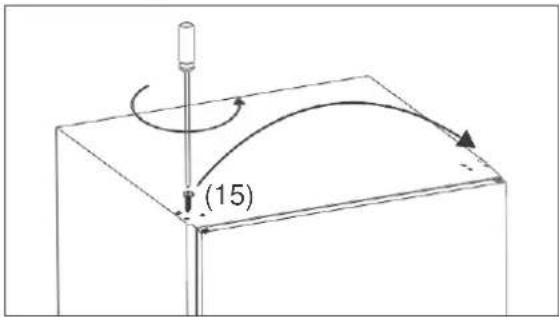

9. Desatornille el tornillo (15) con un

destornillador de estrella y póngalo en el lado opuesto. (15)Página 184 Puesta en marcha

10. Coloque la bisagra superior en el lado

de la contrapuerta y enrósquela.

11. Vuelva a atornillar la barra metálica en

12. Compruebe si la junta de la puerta

está bien colocada (véase Comprobar y limpiar las juntas de la puerta» en la página 179). Cambiar el lado de la bisagra de la puerta del congelador

Retire las cubiertas del cierre de la puerta y desatornille los tornillos (17).

5. Gire el cierre de la puerta 180° y fíjelo en

el lado opuesto. Emplee para ello los tornillos (17).

6. Vuelva amontar ambas cubiertas en

el cierre de la puerta.

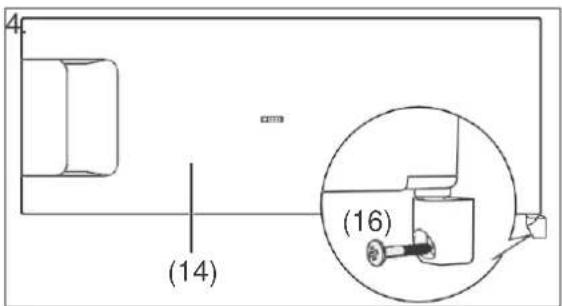

1. Desatornille y saque el tornillo de la

bisagra (16) debajo del congelador (14). Para ello, utilice un destornillador de estrella.

2. Abra la puerta del congelador y saque

la puerta y la bisagra.

7. Par colocar la puerta del congelador al

otro lado, gírela 180°.

8. Coloque la puerta con la espiga

superior de la puerta en la abertura superior del congelador.

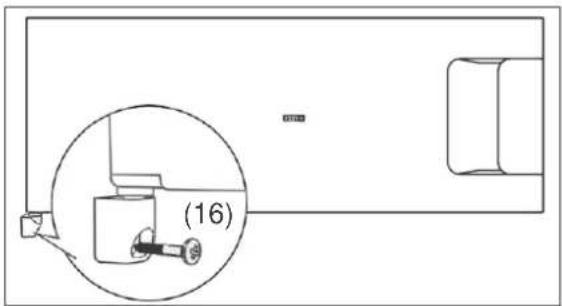

9. Ponga la bisagra sobre la espiga inferior

de la puerta y atorníllela con el tornillo para bisagra (16) en el frigorífico. (17)

(16) (14) (16)Página 185 Puesta en marcha Instalación Piezas para el montaje (18) 2 patines para su fijación en la puerta del aparato (22) 2 tornillos largos (23) 13 tornillos cortos Armario empotrado y ventilación El armario empotrado debe satisfacer los siguientes requisitos previos: Dimensiones de montaje: ≥38 mm Sección transversal para la ventilación: ≥550 mm 540 mm 540 mm 15 mm 1182 mm 18 mm mín

cubiertas para los patines (18) (24) 1 perfil de junta (20)

Riel remolcador para fijar a la puerta del mueble (21)

cubiertas para los rielesremolcadores (20)Página 186 Puesta en marcha Montar el aparato Comprobar antes del montaje si la bisagra de la puerta se encuentra en

lado correcto. Dado el caso, cambie de lado la bisagra de la puerta (véase «Cambiar de lado la bisagra de la puerta» en la página 183). Para el montaje precisa el montaje de un destornillador de estrella.

1. Apague el fusible para la toma de

corriente prevista (220-240 V~/50 Hz). Luego enchufe el enchufe de red en dicha toma.

4. Empuje los rieles remolcadores (20) en

los patines (18). Cierre y abra la puerta del mueble para comprobar que esta se puede cerrar completa y fácilmente. Dado el caso, corrija la posición del frigorífico.

5. Abra las puertas del aparato y del

mueble a la vez. Marque las posiciones ideales de los rieles remolcadores en los lados interiores de la puerta del mueble.

6. Vuelva a sacar los rieles remolcadores

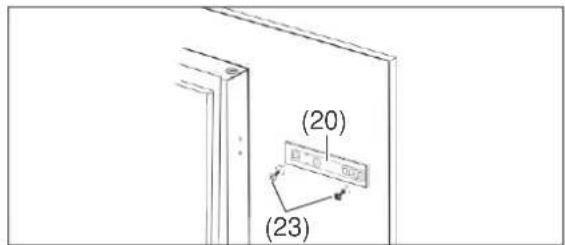

7. Atornille los rieles remolcadores con la

ayuda de 2 tornillos cortos (23) a las posiciones marcadas en el lado interno de la puerta del mueble.

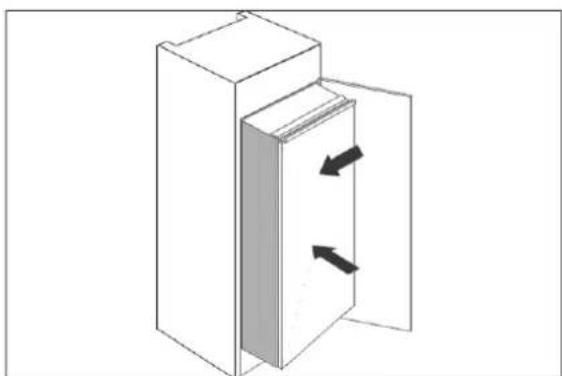

2. Empuje lenta y cuidadosamente el

frigorífico en el armario empotrado. Preste atención a que el lado que se abre se encuentre lo más cerca posible de la pared del armario.

8. Presione las cubiertas (21) sobre los

rieles remolcadores.

3. En los bordes exteriores de la puerta

del aparato hay agujeros perforados para fijar los patines (18). Atornille los patines con la ayuda de los tornillos cortos (23) a los lados que se abren.

9. Vuelva a desatornillar los patines y

empuje también los rieles remolcadores montados.

11. Presione las cubiertas (19) sobre los

12. Compruebe si las puertas se pueden

abrir y cerrar fácilmente y si la puerta del frigorífico queda cerrada estancamente. Si es necesario, ajuste la posición vertical del frigorífico y la posición de los patines y rieles remolcadores.

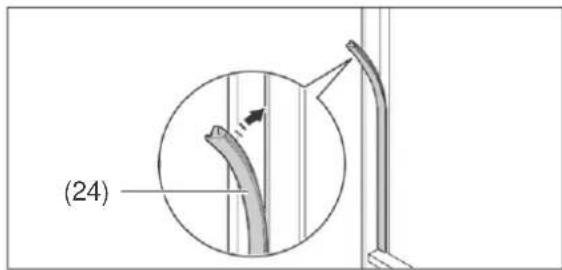

14. Con la puerta abierta del frigorífico,

presione el perfil de junta en la ranura entre el frigorífico y el armario empotrado. Con ello finaliza el montaje. Limpieza intensiva Para eliminar el olor adherido a todos los aparatos nuevos, limpie el aparato antes de utilizarlo (véase «Limpiar el área de enfriamiento» y véase «Descongelar y limpiar el congelador» en la página 180). Encontrará toda la información importante sobre su manejo a partir de la página 172.

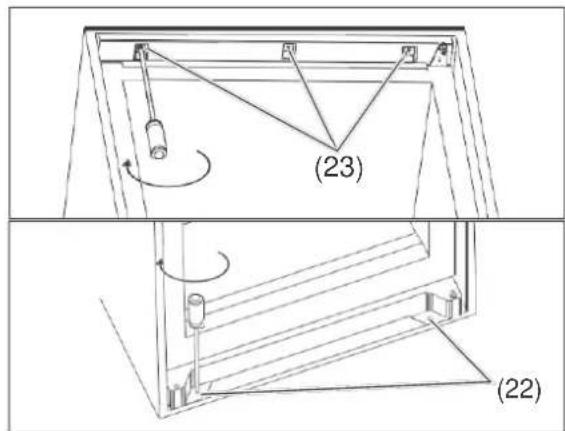

13. Si las puertas se abren y cierran bien,

atornille el frigorífico con el armario empotrado. Para ello, emplee en la parte superior 3 tornillos cortos (23) y en la parte inferior los dos tornillos largos (22). (18) (19) (23) (22) (24)Página 188 Tabla de búsqueda de errores Tabla de búsqueda de errores Todos los aparatos eléctricos pueden sufrir averías. No tiene por qué ser un defecto del aparato. Por ello, con ayuda de la tabla compruebe si usted puede subsanar la avería. ADVERTENCIA ¡Peligro de descarga eléctrica por reparación inadecuada! Nunca intente reparar usted mismo el aparato averiado o supuestamente averiado. Se puede poner en peligro o puede poner en peligro a otros usuarios. Solo los técnicos autorizados pueden llevar a cabo las reparaciones. Problema Causa posible Soluciones, consejos, explicaciones Compresor apagado, iluminación interior apagada. El aparato está apagado. Presionar la tecla Adjust (1) durante 5 segundos. Toma de corriente sin electricidad. Comprobar la toma de corriente con otro aparato. El enchufe de red está suelto. Comprobar el asiento fijo del enchufe de red. Compresor apagado, iluminación interior encendida. Se ha alcanzado la temperatura deseada. No se requiere seguir enfriando. Si la temperatura interior aumenta, el compresor se enciende automáticamente. El aparato enfría demasiado. El termostato tiene un ajuste demasiado elevado. Seleccione un ajuste más bajo (véase «Ajustar temperatura» en la página 173). El aparto no se enfría lo suficiente. El termostato tiene un ajuste demasiado bajo. Seleccione un ajuste más elevado (véase «Ajustar temperatura» en la página 173). La puerta no se cierra bien o la junta de la puerta no se apoya totalmente. Véase «Comprobar y limpiar las juntas de la puerta» en la página 179. El aparato está cerca de una fuente de calor. Colocar una placa aislante entre los aparatos o cambie el lugar de uno de ellos. Se han almacenado alimentos calientes. Almacenar solamente alimentos enfriados. Demasiados productos congelados. Congelar como máximo 2 kg de productos de una vez. Temperatura ambiente demasiado baja o alta. Adaptar la temperatura ambiente a la categoría de clima (véase «Ficha técnica» en la página 190). El compresor parece averiado. Ajustar el aparato al enfriamiento máximo (véase «Ajustar la temperatura» en la página 173). Si el compresor no se enciende en el plazo de una hora, avise a nuestra asistencia técnica (véase página 245). El aparato emite ruidos. Los ruidos de funcionamiento indican que el aparato funciona y no indican ninguna avería. Ruidos de fondo: el equipo de refrigeración está en funcionamiento. Ruidos de que algo fluye: el refrigerante fluye por los tubos. Ruido de clic: el compresor se enciende o apaga. Ruidos molestos. Comprobar el montaje y, dado el caso, reajustar. En la parte inferior de la zona de enfriamiento se ha reunido agua. El drenaje de agua descongelada (11) está obturado. Eliminar la obturación del drenaje de agua con la ayuda del palillo de limpieza suministrado.Página 189 Protección del medio ambiente Protección del medio ambiente Eliminar el aparato ¡Los aparatos antiguos no deben eliminarse en la basura doméstica! Si el aparato ya no se pudiera utilizar más, cada consumidor está obligado por ley a eliminar los aparatos viejos separados de la basura doméstica y p. ej. llevarlos a un punto de recogida de su comunidad / barrio. Allí se recogen los electrodomésticos viejos. Así se garantiza que los aparatos viejos se aprovechen correctamente y se eviten efectos negativos en el medio ambiente. Por este motivo, los electrodomésticos están identificados con el símbolo que se ilustra. Encontrará más información sobre este tema también en las páginas de la asistencia técnica de nuestro catálogo actual y en nuestra página de Internet, en el apartado «Asistencia técnica». Nuestra contribución a la protección de la capa de ozono En este aparato se han utilizado refrigerantes y agentes espumantes con 0 % CFC y PFC. Así se protege la capa de ozono y se reduce el efecto invernadero. Nuestros embalajes han sido fabricados a partir de materiales reutilizables respetuosos con el medio ambiente.

Embalaje exterior de cartón

Piezas moldeadas de poliestireno (PS) expandido sin CFC

Bandas de tensión de polipropileno (PP)

También el ahorro de energía protege de un calentamiento intenso de la tierra. Con su aislamiento respetuoso con el medio ambiente y su tecnología, su nuevo aparato consume poca energía. Adhesivo «OK» (no disponible en todos los modelos) Con el adhesivo «OK» puede comprobar si en el compartimento frigorífico se han alcanzado los rangos de temperatura seguros de +4 °C o menos recomendados para los alimentos. En caso de que el adhesivo no muestre «OK» habrá que ajustar de modo escalonado una temperatura más baja. Nota Tras poner el aparato en marcha, éste puede necesitar hasta 12 horas para alcanzar la temperatura ajustada. Ajuste correctoFicha técnica Ficha técnica para frigoríficos y congeladores eléctricos domésticos, así como aparatos combinados según el reglamento (UE) núm. 1060/2010, 643/2009.

1) Valoración de A+++ (= consumo reducido) a

D (= consumo elevado).

2) Calculado según la norma (UE) núm.

1060/2010 y norma (UE) núm. 643/2009. Los métodos de medición y cálculo aplicables se corresponden con la norma EN 62552.

3) La categoría de clima significa que el aparato

está concebido para utilizarse a las temperaturas ambiente mencionadas. Si se da una combinación en las especificaciones de la categoría de clima, esto significa que un aparato que p. ej. tiene la combinación SN-ST es adecuado para temperaturas que van de + 10 °C a + 38 °C. Si la temperatura ambiente disminuye notablemente, el aparato no se enciende tan a menudo. Esto significa que se puede producir un aumento de la temperatura no deseado. Si el aparato está en un espacio caliente debe encenderse más a menudo para poder mantener las temperaturas bajas en su interior. Por este motivo, debe prestar atención a que se mantenga la temperatura ambiente. Temperatura ambiente en función de la categoría de clima SN: De +10 °C a +32 °C N: De +16 °C a +32 °C ST: De +16 °C a +38 °C T: De +16 °C a +43 °C Los datos mencionados hacen referencia a las condiciones ambientales bien definidas en la norma de ensayo. Por este motivo, puede suceder que los valores domésticos difieran de los datos mencionados. Marca Blaupunkt Denominación del aparato Frigorífico empotrable con congelador/sin congelador Modelo/número de artículo 5CG24010 5CK24010 Categoría del frigorífico 2) Frigorífico-congelador Frigorífico Clase de eficiencia energética 1), 2)

Consumo anual de energía 2) 212 kWh/año 128 kWh/año Suma de los volúmenes útiles

Congelador / Clasificación por estrellas Área de enfriamiento (sin escarcha) 2) 15 L / 171 L 201 L Tiempo de almacenamiento en caso de avería 2) 12 horas Capacidad de congelación 2) 2 kg/24 horas Categorías de clima 3) / Valores límites de las temperaturas ambientales para los cuales la ha sido concebido el frigorífico empotrable con congelador N, ST / De +16 °C a 38

Emisión de ruido aéreo 2) 42 dB(A) re 1pW Aparato empotrado
