BRUKSANVISNING GR233 BLACK & DECKER

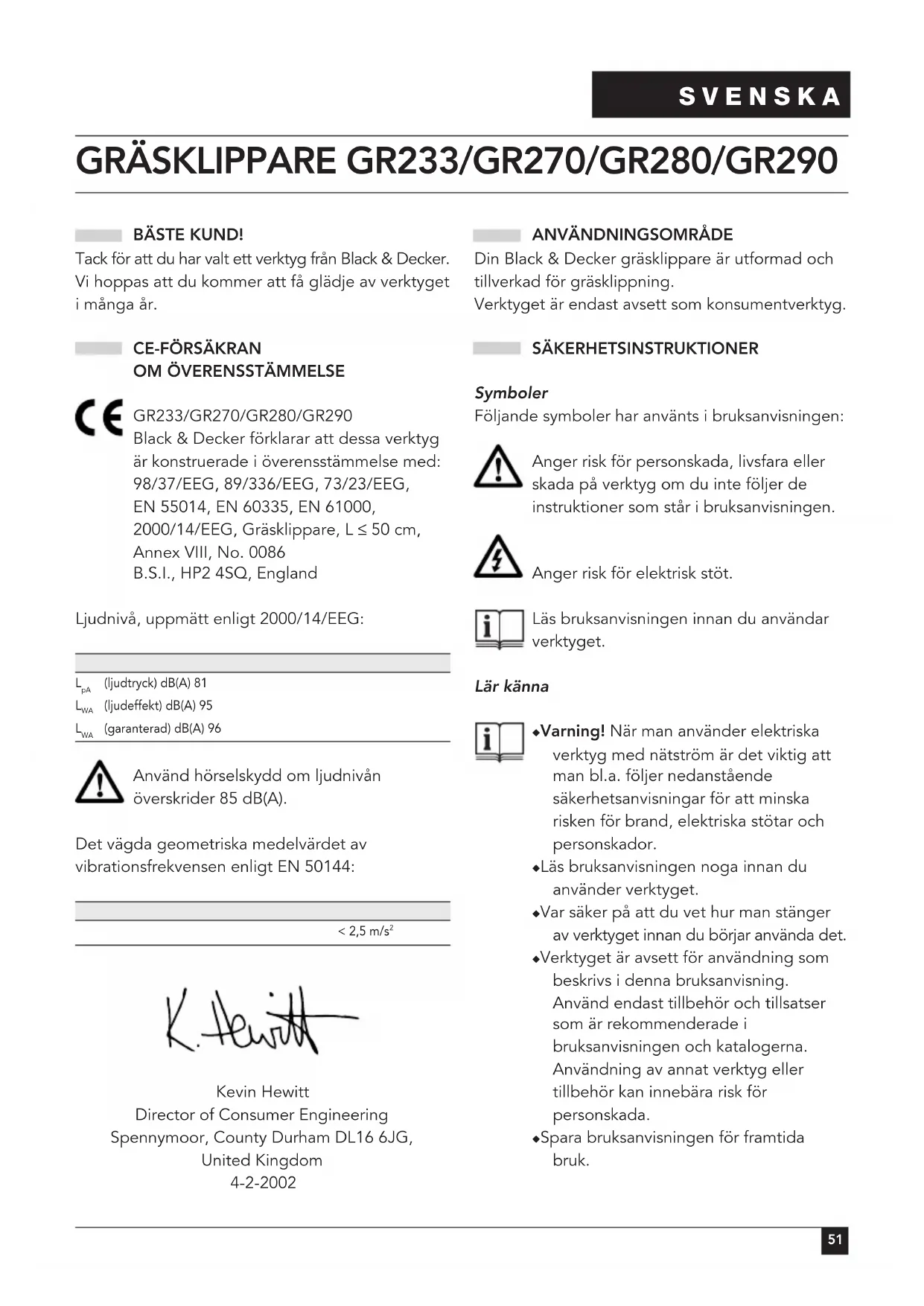

BÄSTE KUND! Tack för att du har valt ett verktyg från Black & Decker. Vi hoppas att du kommer att få glädje av verktyget i många år.

GR233/GR270/GR280/GR290 Black & Decker förklarar att dessa verktyg är konstruerade i överensstämmelse med: 98/37/EEG, 89/336/EEG, 73/23/EEG, EN 55014, EN 60335, EN 61000, 2000/14/EEG, Gräsklippare, L ≤ 50 cm, Annex VIII, No. 0086 B.S.I., HP2 4SQ, England Ljudnivå, uppmätt enligt 2000/14/EEG:

(garanterad) dB(A) 96 Använd hörselskydd om ljudnivån överskrider 85 dB(A). Det vägda geometriska medelvärdet av vibrationsfrekvensen enligt EN 50144: < 2,5 m/s

Din Black & Decker gräsklippare är utformad och tillverkad för gräsklippning. Verktyget är endast avsett som konsumentverktyg. SÄKERHETSINSTRUKTIONER Symboler Följande symboler har använts i bruksanvisningen: Anger risk för personskada, livsfara eller skada på verktyg om du inte följer de instruktioner som står i bruksanvisningen. Anger risk för elektrisk stöt. Läs bruksanvisningen innan du användar verktyget. Lär känna ◆ Varning! När man använder elektriska verktyg med nätström är det viktig att man bl.a. följer nedanstående säkerhetsanvisningar för att minska risken för brand, elektriska stötar och personskador. ◆ Läs bruksanvisningen noga innan du använder verktyget. ◆ Var säker på att du vet hur man stänger av verktyget innan du börjar använda det. ◆ Verktyget är avsett för användning som beskrivs i denna bruksanvisning. Använd endast tillbehör och tillsatser som är rekommenderade i bruksanvisningen och katalogerna. Användning av annat verktyg eller tillbehör kan innebära risk för personskada. ◆ Spara bruksanvisningen för framtida bruk.52 SVENSKA Arbetsområde ◆ Utsätt inte verktyget för regn. Använd inte verktyget när det är fuktigt eller vått. ◆ Använd verktyget endast vid dagsljus eller i bra belysning. Personskydd ◆ Skydda fötterna genom att använda kraftiga skor eller stövlar. Gå aldrig barfota eller i öppna sandaler när du använder verktyget. ◆ Skydda benen genom att använda långbyxor. Användning av verktyget ◆ Kontrollera att verktyget är avstängt innan du sätter i kontakten. ◆ Var uppmärksam. Titta på det du gör. Använd sunt förnuft. ◆ Använd inte verktyget när du är trött. ◆ Stäng genast av verktyget och drag ut kontakten om det börjar vibrera onormalt. Vänta tills verktyget har stannat helt och kontrollera om det finns skador eller lösa delar. ◆ Dra aldrig i sladden för att dra ur stickkontakten. Utsätt inte sladden för värme, olja eller skarpa kanter. ◆ Stäng genast av verktyget och dra ut kontakten om sladden skulle skadas under användning. Rör inte sladden förrän kontakten är urdragen. Andra personers säkerhet ◆ Låt aldrig barn, eller personer som inte har läst denna bruksanvisning använda verktyget. ◆ Tillåt inte barn, besökande eller djur att komma i närheten av arbetsplatsen eller att röra verktyget eller sladden. ◆ Tänk på att användaren kan göras ansvarig för skada på annan person eller egendom. Efter användning ◆ Stäng av verktyget, dra ut kontakten och vänta tills de roterande delarna har stannat helt innan du lämnar verktyget utan tillsyn, eller innan du börjar byta ut, rengöra eller kontrollera någon del på verktyget. ◆ När verktyget inte används skall det förvaras på en torr plats. Se till att barn inte kan få tag på verktyget. Kontroll och reparation ◆ Kontrollera om det finns skador eller defekta delar på verktyget, innan det används. Kontrollera att de rörliga delarna inte har fastnat eller är felmonterade. Kontrollera även att övriga delar och skydd inte är skadade och att det inte föreligger några andra fel som kan påverka verktygets funktion. ◆ Använd inte verktyget om någon del är skadad eller defekt. Använd inte verktyget om det inte kan kopplas till och från med strömbrytaren. ◆ Använd aldrig verktyget utan att alla skydd och kåpor är på plats. ◆ Kontrollera att verktyget fungerar riktigt och kan utföra de funktioner det är avsett för. ◆ Om fel uppstår skall delarna repareras eller bytas ut av en auktoriserad Black & Decker serviceverkstad. ◆ Kontrollera innan användning, om sladden är skadad, sliten eller börjar bli gammal. ◆ Använd aldrig verktyget om sladden är skadad eller trasig. ◆ Om sladden är skadad måste den bytas ut av en behörig reparatör för att man ska kunna undvika risker. ◆ Försök aldrig att ta bort eller byta ut andra delar än dem som nämns i denna bruksanvisning. Extra säkerhetsanvisningar för gräsklippare. Följande varningssymboler återfinns på verktyget: Använd skyddsglasögon under arbetet med maskinen. Kniven stannar först några sekunder efter det att verktyget har stängts av. Försök aldrig stanna kniven med våld.

6m / 20ft Tillåt inte barn och djur att uppehålla sig närmare arbetsområdet än 6 meter. Undvik att utsätta verktyget för regn och hög luftfuktighet.53 SVENSKA Stäng av verktyget, dra ut kontakten och vänta tills de roterande delarna har stannat helt innan du lämnar verktyget utan tillsyn, eller innan du börjar byta ut, rengöra eller kontrollera någon del på verktyget. ◆ Innan du börjar använda verktyget, skall du se till att kniven, knivmuttern och klippenheten inte är slitna eller skadade. Kontrollera att knivmuttern är ordentligt åtdragen. ◆ Kontrollera om gräsuppsamlaren är sliten eller skadad och byt ut den om det behövs. Använd aldrig verktyget utan gräsuppsamlaren. ◆ Innan du börjar arbeta ska du kontrollera att arbetsområdet är fritt från pinnar, stenar, ståltråd och andra föremål. ◆ Håll alltid verktyget i rätt läge, med kniven nära marken, som bilderna visar. Starta aldrig verktyget i något annat läge. ◆ Håll händer och fötter borta från kniven när verktyget startas. ◆ Använd alltid verktyget med båda händerna. ◆ När du för handtaget neråt för att sätta igång verktyget, luta inte mer än nödvändigt. Se till att ha båda händera på handtaget och att fötterna är på säkert avstånd från kniven innan du sätter ner verktyget igen. ◆ Undvik kroppskontakt med kniven när verktyget är igång. Ha händer och fötter på säkert avstånd från kniven. Akta dig för att ha händer och fötter nära eller under roterande delar. ◆ Spring aldrig, utan gå när du använder verktyget. Dra aldrig verktyget mot dig, eller gå baklänges under klippningen. ◆ Arbeta inte i branta sluttningar. Se till att du står stadigt. Tänk på att nyklippt gräs är fuktigt och halt. ◆ Var försiktig i närheten av rabatter, grusgångar eller vägar, eftersom kniven kan slunga upp jord och sten. ◆ Lyft aldrig upp verktyget förrän knivarna har stannat helt. ◆ Var noga med att hålla undan sladden från kniven. Håll alltid reda på var sladden finns. ◆ Om verktyget skulle börja vibrera mer än normalt, eller om du skulle stöta på ett främmande föremål, skall du stänga av verktyget och dra ur väggkontakten. Kontrollera att apparaten är oskadat. ◆ Använd endast reservdelar och tillbehör som rekommenderas av Black & Decker.

Verktyget är endast avsett för en spänning. Kontrollera alltid att nätspänningen överensstämmer med värdet på märkplåten. Verktyget är dubbelisolerat motsvarande EN 60335. ◆ Undvik kroppskontakt med jordade ytor (t.ex. metallräcken, lyktstolpar m.m.). ◆ Elsäkerheten kan förbättras ytterligare genom användning av en jordfelsbrytare med hög känslighet (30 mA/30 mS). Användning med förlängningssladd Använd alltid en godkänd förlängningssladd som är lämpad för verktygets strömförbrukning (se märkplåten). Förlängningssladden måste vara avsedd för utomhusbruk. ◆ Innan användning, kontrollera att sladden inte är skadad eller sliten. Byt ut förlängningssladden om den är skadad. ◆ Om du använder en sladdvinda, vira alltid av hela sladden. ÖVERSIKT (fig. A)

MONTERING Se till att verktyget är avstängt samt att det inte är anslutet innan monteringen börjar.54 SVENSKA Hopsättning av handtaget (fig. B) ◆ Montera de nedre handtagsdelarna (9) på det övre handtaget (4) med (10) och muttrarna (11) som framgår av bilden. Montering av handtaget (fig. C) ◆ Sätt in de nedre handtagsändarna (5) i hålen (12) på gräsklipparen. ◆ Tryck handtaget neråt så långt som möjligt. ◆ Fäst handtaget med skruvarna (13). Hopsättning och montering av gräsuppsamlaren (fig. D1 – D4) GR270/GR280/GR290 ◆ Sätt i ramen (14) i påsen (15) som bilden visar (fig. D1). ◆ Sätt fast ramen i klämkanten (16) med hjälp av ett skedskaft eller något annat rundat redskap (fig. D2). Förr att underlätta hopsättningen, följ den ordningsföljd som framgår av fig. D3. ◆ Lyft upp klaffen (17) och sätt i gräsuppsamlarens metallram i spåret (18) (fig. D4). GR233 ◆ Passa ihop gräsuppsamlarens två halvor. ◆ Tryck de två halvor mot varandra. ◆ Kläm fast den hopsatta gräsuppsamlaren på gräsklipparen och se till att den snäpper fast. ANVÄNDNING Överbelasta inte maskinen, låt den arbeta i sin egen takt. Justera klipphöjden (fig. E) Koppla bort strömtillförseln från elnätet och vänta tills kniven har slutat rotera innan du fortsätter. Klipphöjden justeras genom att man justerar höjden på de två hjulen. ◆ Lossa på hjulen (8) genom att svänga dem ur deras låslägen. ◆ Justera hjulen till önskad höjd. ◆ Vrid hjulen tillbaka till låslägena, och kontrollera hjulen har samma höjd. Start och stopp (fig. F) Start ◆ Håll handtaget med båda händer och för det lätt neråt så att verktygets främre del lyfts upp. ◆ Håll låsknappen (2) nertryckt och dra strömbrytaren (1) mot dig. ◆ Släpp låsknappen. ◆ Låt verktyget återgå till sitt arbetsläge. Stopp ◆ Släpp strömbrytaren för att stänga av verktyget. Försök aldrig låsa en strömbrytare i startläge. Gräsklippning (fig. G & H) För att du ska få absolut bästa resultat och undvika att klippa av sladden, rekommenderar vi att du använder gräsklipparen så som det beskrivs i detta avsnitt. ◆ Placera den större delen av sladden på gräsmattan, intill startläget (position 1 på fig. G). ◆ Sätt igång verktyget som beskrivet ovan. ◆ Fortsätt som på fig. G. ◆ Fortsätt från läge 1 till läge 2. ◆ Vänd åt höger och fortsätt mot läge 3. ◆ Vänd åt vänster och fortsätt mot läge 4. ◆ Gör om detta så många gånger som behövs. Kör inte mot sladden enligt fig. H. Tömning av gräsuppsamlaren ◆ När klippt gräs spridas under och runt gräsklipparen, är det dags att tömma gräsuppsamlaren. Använd aldrig verktyget utan gräsuppsamlare. Råd för bästa resultat ◆ Om gräset skulle vara längre än 10 cm. bör man klippa två gånger för att få bästa resultat. Klipp först med max. klipphöjd och använd sedan mellanläget.55 SVENSKA ◆ För att få bästa möjliga resultat bör du bara klippa gräs som är torrt. SKÖTSEL Ditt Black & Decker verktyg har tillverkats för att fungera under lång tid med ett minimum av skötsel. Med rätt underhåll och regelbunden rengöring bibehåller verktyget sin prestanda. Vid underhåll och skötsel skall verktyget vara avstängt och sladden utdragen. ◆ Använd regelbundet en trubbig skrapa för att få bort gräs från verktyget. Använd aldrig rengöringsmedel med lösnings- eller slipmedel i. Knivens skötsel ◆ Ta regelbundet bort smuts och gräs från kniven. ◆ När trädgårdssäsongen börjar, bör man noga undersöka i vilket skick kniven är. ◆ Om kniven är mycket slö, bör den slipas eller bytas ut. ◆ Om kniven skulle vara skadad eller utsliten, bör man byta ut den enligt nedanstående beskrivning. Byte av kniv (fig. I) Utbyteskniv finns hos din Black & Decker återförsäljare (kat. nr. A6182). ◆ Koppla bort strömtillförseln från elnätet och vänta tills kniven har slutat rotera innan du fortsätter. ◆ Var försiktig så att du inte skär dig. Använd kraftiga skyddshandskar eller en bit tyg för att fatta om kniven. ◆ Använd endast specificerad utbyteskniv. ◆ Tag aldrig bort hjulet (21) oavsett orsak. ◆ Lägg verktyget på sidan. ◆ Fatta tag i kniven (19) med ena handen. ◆ Använd den medföljande nyckeln för att lossa och ta av knivmuttern (20). ◆ Byt ut kniven. ◆ Sätt tillbaka brickan (om den fanns där innan) och muttern. ◆ Dra åt knivmuttern ordentligt. FELSÖKNING Följ anvisningarna nedan om något problem uppkommer. Kontakta din auktoriserade Black & Decker serviceverkstad om du inte kan lösa problemet. Dra ur sladden innan du fortsätter. Motorn är hörbart i gång men kniven rör sig inte Stäng av verktyget och dra ur kontakten. ◆ Ta försiktigt bort allt som kan hindra att kniven ej rör sig. Inget hörs och kniven rör sig inte ◆ Se till att sladden är korrekt anslutten. ◆ Kontrollera elnätets säkringar. MILJÖ När ditt verktyg är utslitet, skydda naturen genom att inte slänga det tillsammans med vanligt avfall. Lämna det till de uppsamlingsställen som finns i din kommun eller där du köpt verktyget. RESERVDELAR / REPARATIONER Reservdelar finns att köpa hos auktoriserade Black & Decker verkstäder, som även ger kostnadsförslag och reparerar våra produkter. Förteckning över våra auktoriserade verkstäder finns på Internet, vår hemsida www.blackdecker.se samt www.2helpU.com.56 SVENSKA GARANTI Black & Decker garanterar att produkten är fri från material- och/eller fabrikationsfel vid leverans till kund. Garantin är i tillägg till konsumentens lagliga rättigheter och påverkar inte dessa. Garantin gäller inom medlemsstaterna i Europeiska Unionen och i det Europeiska Frihandelsområdet. Om en Black & Decker produkt går sönder på grund av material- och/eller fabrikationsfel eller brister i överensstämmelse med specifikationen, inom 24 månader från köpet, åtar sig Black & Decker att reparera eller byta ut produkten med minsta besvär för kunden. Garantin gäller inte för fel som beror på: ◆ normalt slitage ◆ felaktig användning eller skötsel ◆ att produkten skadats av främmande föremål, ämnen eller genom olyckshändelse Garantin gäller inte om reparation har utförts av någon annan än en auktoriserad Black & Decker verkstad. För att utnyttja garantin skall produkten och inköpskvittot lämnas till återförsäljaren eller till en auktoriserad verkstad senast 2 månader efter det att felet har upptäckts. För information om närmaste auktoriserad verkstad; kontakta det lokala Black & Decker kontoret på den adress som är angiven i bruksanvisningen. En lista på alla auktoriserade verkstäder samt servicevillkor finns även tillgängligt på Internet, adress: www.2helpU.com.

ANDRA TRÄDGÅRDSREDSKAP

Black & Decker AB har ett brett sortiment av verktyg för utomhusbruk som gör arbetet i trädgården enklare. Kontakta närmaste Black & Decker återförsäljare för ytterligare information eller besök vår hemsida www.blackdecker.se Mossrivare Häcksaxar Kedjesågar Gräsklippare Grästrimmare Trädgårdsstädare Kompostkvarnar En del produkter är inte tillgängliga i alla länder.57 NORSK
