GEBRUIKSAANWIJZING GR233 BLACK & DECKER

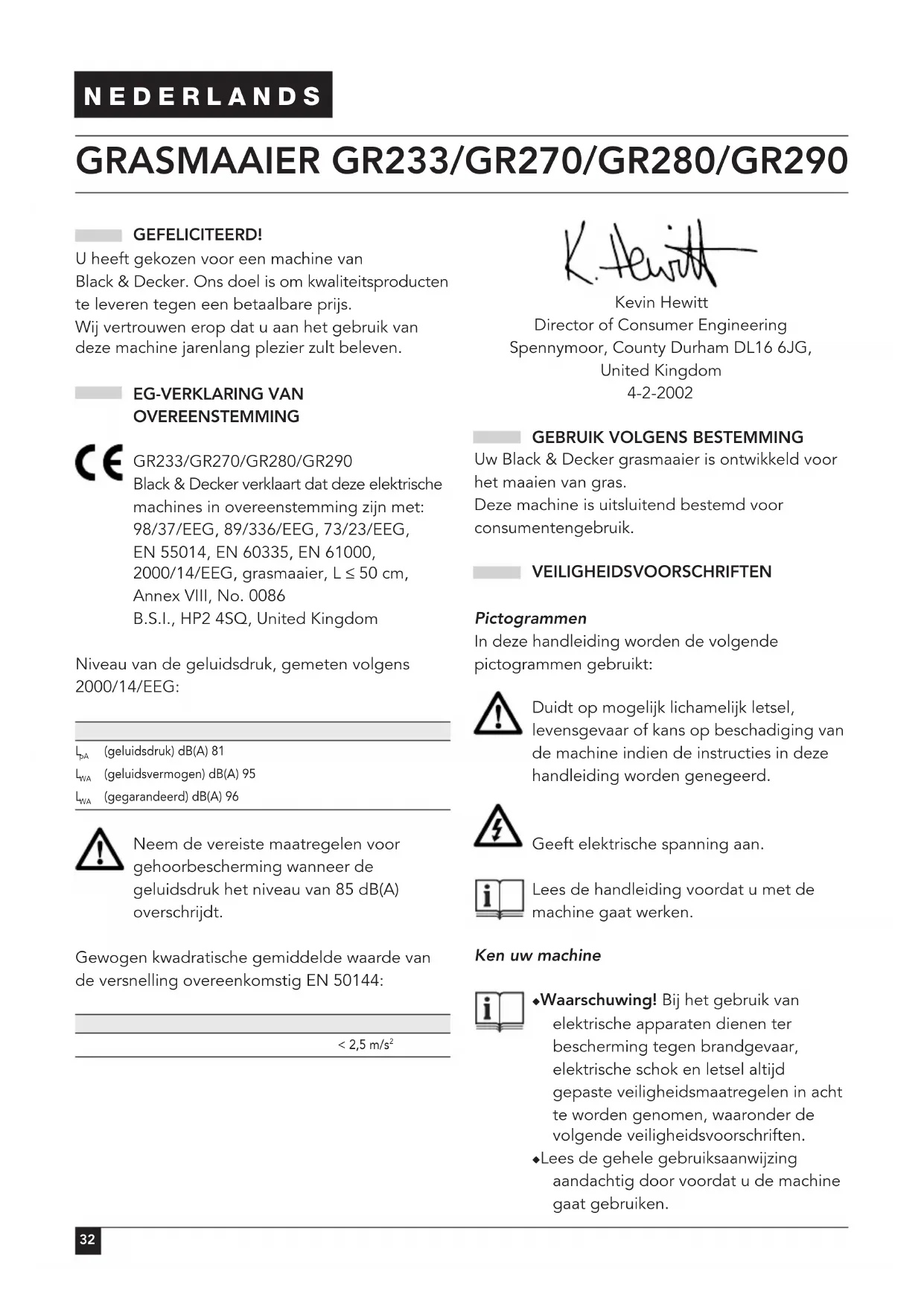

GEFELICITEERD! U heeft gekozen voor een machine van Black & Decker. Ons doel is om kwaliteitsproducten te leveren tegen een betaalbare prijs. Wij vertrouwen erop dat u aan het gebruik van deze machine jarenlang plezier zult beleven. EG-VERKLARING VAN OVEREENSTEMMING GR233/GR270/GR280/GR290 Black & Decker verklaart dat deze elektrische machines in overeenstemming zijn met: 98/37/EEG, 89/336/EEG, 73/23/EEG, EN 55014, EN 60335, EN 61000, 2000/14/EEG, grasmaaier, L ≤ 50 cm, Annex VIII, No. 0086 B.S.I., HP2 4SQ, United Kingdom Niveau van de geluidsdruk, gemeten volgens 2000/14/EEG:

(geluidsdruk) dB(A) 81

(geluidsvermogen) dB(A) 95

(gegarandeerd) dB(A) 96 Neem de vereiste maatregelen voor gehoorbescherming wanneer de geluidsdruk het niveau van 85 dB(A) overschrijdt. Gewogen kwadratische gemiddelde waarde van de versnelling overeenkomstig EN 50144: < 2,5 m/s

Uw Black & Decker grasmaaier is ontwikkeld voor het maaien van gras. Deze machine is uitsluitend bestemd voor consumentengebruik. VEILIGHEIDSVOORSCHRIFTEN Pictogrammen In deze handleiding worden de volgende pictogrammen gebruikt: Duidt op mogelijk lichamelijk letsel, levensgevaar of kans op beschadiging van de machine indien de instructies in deze handleiding worden genegeerd. Geeft elektrische spanning aan. Lees de handleiding voordat u met de machine gaat werken. Ken uw machine ◆ Waarschuwing! Bij het gebruik van elektrische apparaten dienen ter bescherming tegen brandgevaar, elektrische schok en letsel altijd gepaste veiligheidsmaatregelen in acht te worden genomen, waaronder de volgende veiligheidsvoorschriften. ◆ Lees de gehele gebruiksaanwijzing aandachtig door voordat u de machine gaat gebruiken.33 NEDERLANDS ◆ Zorg ervoor dat u voor gebruik weet hoe u de machine in geval van nood uitschakelt. ◆ Het gebruik volgens bestemming is beschreven in deze handleiding. Gebruik ter voorkoming van lichamelijk letsel uitsluitend de in deze gebruiks- aanwijzing aanbevolen accessoires en hulpstukken. Gebruik de machine uitsluitend volgens bestemming. ◆ Bewaar deze instructies zorgvuldig! Werkomgeving ◆ Stel de machine niet bloot aan regen. Gebruik de machine niet in een vochtige of natte omgeving. ◆ Gebruik de machine alleen bij daglicht of goede kunstmatige verlichting. Persoonlijke bescherming ◆ Draag stevige schoenen of laarzen om uw voeten te beschermen. Gebruik de machine niet met open sandalen of blootsvoets. ◆ Draag een lange broek om uw benen te beschermen. Gebruik van de machine ◆ Wees ervan verzekerd dat de machine is uitgeschakeld voordat u de stekker in het stopcontact steekt. ◆ Blijf voortdurend opletten. Houd uw aandacht bij uw werk. Ga met verstand te werk. ◆ Gebruik de machine niet als u niet geconcentreerd bent. ◆ Als de machine heftig begint te vibreren, schakel hem dan uit en neem de stekker uit het stopcontact. Laat roterende onderdelen tot stilstand komen alvorens de machine op beschadigingen en losgeraakte onderdelen te controleren. ◆ Trek niet aan de kabel om de stekker uit het stopcontact te verwijderen. Houd het snoer uit de buurt van warmtebronnen, olie en scherpe randen. ◆ Als het netsnoer tijdens gebruik beschadigd raakt, schakel de machine dan direct uit en neem de stekker uit het stopcontact. Raak het netsnoer niet aan voordat u de stekker uit het stopcontact heeft genomen. Veiligheid van anderen ◆ Verbied kinderen en personen die niet van de inhoud van deze handleiding op de hoogte zijn het gebruik van deze machine. ◆ Houd kinderen, bezoekers en dieren buiten het werkgebied en laat ze de machine of de elektriciteitskabel niet aanraken. ◆ Onthoud dat de gebruiker verantwoordelijk kan worden gesteld voor ongelukken of gevaren aan andere mensen of hun eigendommen. Na gebruik ◆ Schakel de machine uit, neem de stekker uit het stopcontact en vergewis u ervan dat de bewegende delen tot stilstand zijn gekomen alvorens u de machine zonder toezicht achterlaat of enig onderdeel van de machine verwisselt, reinigt of controleert. ◆ Indien niet in gebruik, dient de machine te worden opgeborgen op een droge plaats. Kinderen mogen geen toegang hebben tot opgeborgen apparaten. Inspectie en reparatie ◆ Controleer de machine voor gebruik op beschadigde of defecte onderdelen. Controleer of alle bewegende delen correct gemonteerd zijn, of er geen onderdelen gebroken zijn, of er geen beschermkappen en schakelaars beschadigd zijn en of er andere gebreken zijn die invloed op de werking van de machine zouden kunnen hebben. ◆ Gebruik de machine niet als enig onderdeel beschadigd of defect is. Gebruik de machine niet als de aan/uit-schakelaar niet werkt. ◆ Gebruik de machine nooit als een beveiliging of afdekking beschadigd is of ontbreekt. ◆ Vergewis u er van dat de machine correct werkt. ◆ Defecte onderdelen dienen door een erkend servicecentrum te worden gerepareerd of vervangen. ◆ Controleer voor gebruik het netsnoer op beschadiging, veroudering en slijtage. ◆ Gebruik de machine niet als het netsnoer beschadigd of defect is.34 NEDERLANDS ◆ Indien het netsnoer beschadigd is, dient het ter voorkoming van gevaren te worden vervangen door een erkend servicecentrum. ◆ Probeer nooit om enig onderdeel anders dan in deze handleiding beschreven te verwijderen of te vervangen. Aanvullende veiligheidsvoorschriften voor grasmaaiers De machine is voorzien van de volgende pictogrammen: Draag een veiligheidsbril als u deze machine bedient. Het mes draait nog een aantal seconden rond nadat de machine is uitgeschakeld. Probeer nooit om het mes geforceerd tot stilstand te brengen.

6m / 20ft Houd mensen en dieren tenminste 6 m uit de buurt van het maaigebied. Stel de machine niet bloot aan regen. Schakel de machine uit, neem de stekker uit het stopcontact en vergewis u ervan dat de bewegende delen tot stilstand zijn gekomen alvorens u de machine zonder toezicht achterlaat of enig onderdeel van de machine verwisselt, reinigt of controleert. ◆ Controleer voor het gebruik van de machine, of het mes, de mesmoer en de bevestiging ervan niet zijn versleten of beschadigd. Controleer of de mesmoer goed is vastgedraaid. ◆ Controleer de grasopvangzak op slijtage en beschadiging en vervang deze indien nodig. Gebruik de machine nooit zonder de grasopvangzak. ◆ Controleer voordat u de machine in gebruik neemt of er geen stokjes, steentjes, draad en andere objecten op het te maaien gebied liggen. ◆ Gebruik de machine alleen in de juiste positie, met het mes in de buurt van de grond (zie afbeeldingen). Schakel de machine nooit in een andere positie in. ◆ Schakel de machine nooit in als uw handen of voeten zich in de buurt van het mes bevinden. ◆ Gebruik altijd beide handen om de machine te bedienen. ◆ Wanneer u de handgreep naar beneden duwt om de machine in te schakelen, duw deze dan niet verder naar beneden dan noodzakelijk. Zorg dat uw beide handen op de handgreep liggen en dat uw voeten uit de buurt van het mes zijn voordat u de machine op de grond zet. ◆ Raak nooit het mes aan terwijl de machine is ingeschakeld. Houd uw handen en voeten uit de buurt van het mes. Houd uw handen en voeten uit de buurt van draaiende delen. ◆ Loop rustig met de machine, ga niet hardlopen. Trek de machine niet naar u toe. Loop ook niet achteruit terwijl u de machine gebruikt. ◆ Ga niet te werk op steile taluds. Zorg altijd voor een juiste, stabiele houding. Houd er rekening mee dat pas gemaaid gras vochtig en glad is. ◆ Ga voorzichtig te werk bij graskanten en grindpaden en -wegen, omdat stenen en grond door het mes kunnen worden weggeslingerd. ◆ Zet de machine niet neer voordat het mes volledig tot stilstand is gekomen. ◆ Zorg dat het netsnoer uit de buurt van het mes wordt gehouden. Zorg dat u altijd weet waar het snoer zich bevindt. ◆ Als de machine heftig begint te vibreren of wanneer u een vreemd voorwerp raakt, schakel de machine dan uit en neem de stekker uit het stopcontact. Controleer of de machine is beschadigd. ◆ Gebruik uitsluitend reserveonderdelen en accessoires van Black & Decker. ELEKTRISCHE VEILIGHEID De machine is ontwikkeld voor een bepaalde netspanning. Controleer altijd of uw netspanning overeenkomt met de waarde op het typeplaatje. Deze machine is uitsluitend bedoeld voor wisselspanningsvoeding (lichtnet). Probeer nooit om de machine op enige andere stroomvoorziening aan te sluiten. Deze machine is dubbel geïsoleerd overeenkomstig EN 60335.35 NEDERLANDS Een aarddraad is daarom niet vereist. ◆ Vermijd aanraking van geaarde oppervlakken (bijv. metalen relingen, lantaarnpalen, enz.). ◆ Elektrische veiligheid kan verder worden verbeterd met behulp van een hooggevoelige (30 mA / 30 mS) reststroomschakelaar (RCD). Verlengsnoeren Gebruik uitsluitend goedgekeurde verlengsnoeren, die geschikt zijn voor het vermogen van de machine (zie typeplaatje). Het verlengsnoer dient geschikt te zijn voor gebruik buitenshuis. ◆ Controleer het verlengsnoer voor gebruik op beschadiging, veroudering en slijtage. Vervang een beschadigd of defect verlengsnoer. ◆ Wanneer het verlengsnoer op een haspel zit, rol het snoer dan helemaal af. OVERZICHT (fig. A)

1. Aan/uit-schakelaar

5. Onderste handgreep

MONTAGE Zorg vóór aanvang van de montage dat de machine is uitgeschakeld en de netstekker van het lichtnet is losgekoppeld. Monteren van de handgreep (fig. B) ◆ Bevestig de onderste delen (9) van de handgreep op het bovenste gedeelte (4) van de handgreep met behulp van de schroeven (10) en moeren (11) zoals aangegeven. Aanbrengen van de handgreep (fig. C) ◆ Steek de uiteinden van de onderste handgreep (5) in de overeenkomstige gaten (12) in de maaier. ◆ Duw de handgreep zover als mogelijk naar beneden. ◆ Bevestig de handgreep met behulp van de schroeven (13). Monteren en plaatsen van de grasopvangzak (fig. D1 – D4) GR270/GR280/GR290 ◆ Breng het frame (14) zoals afgebeeld in de zak (15) aan (fig. D1). ◆ Zet het frame vast in de klemranden (16) met behulp van een lepelvormige handgreep of een gelijkwaardig rond gereedschap (fig. D2). Om de montage te vereenvoudigen, gaat u te werk in de volgorde zoals aangegeven in fig. D3. ◆ Til de klep (17) omhoog en plaats het metalen frame van de grasopvangzak in de sleuf (18) (fig. D4). GR233 ◆ Leg de twee helften van de grasopvangzak tegen elkaar. ◆ Duw de twee helften tegen elkaar. ◆ Klem de gemonteerde grasopvangzak op de maaier en laat deze op de juiste plaats vastklikken. GEBRUIK Laat de machine op eigen tempo werken. Niet overbelasten. Instellen van de maaihoogte (fig. E) Haal de stekker uit het stopcontact en wacht tot het mes niet meer ronddraait, alvorens verder te gaan. De maaihoogte wordt ingesteld door de hoogte van de wielen te wijzigen. ◆ Zet de wielen (8) vrij door ze uit hun vergrendelde positie te draaien. ◆ Stel de wielen in op de gewenste hoogte. ◆ Zwenk de wielen terug in hun vergrendelde positie en zorg dat alle wielen op dezelfde hoogte zijn ingesteld.36 NEDERLANDS Aan- en uitschakelen (fig. F) Inschakelen ◆ Houd de handgreep met beide handen vast en kantel deze iets naar beneden om de voorkant van de machine iets op te tillen. ◆ Houd de ontgrendelingsknop (2) ingedrukt, terwijl u de aan/uit-schakelaar (1) naar u toe trekt. ◆ Laat de ontgrendelingsknop los. ◆ Laat de machine terugkeren naar zijn werkpositie Uitschakelen ◆ Om de machine uit te schakelen, schakelt u de aan/uit-schakelaar (1) uit. Probeer nooit om de schakelaar in de ingeschakelde stand te vergrendelen. Maaien (fig. G & H) Wij adviseren u de grasmachine te gebruiken zoals in dit gedeelte beschreven, om de beste resultaten te bereiken en het risico het netsnoer door te snijden te verkleinen. ◆ Leg het grootste gedeelte van het netsnoer op het grasveld, dichtbij het startpunt (posititie 1 in fig. G). ◆ Schakel de machine in zoals hierboven beschreven. ◆ Ga te werk als aangeven in fig. G ◆ Beweeg van positie 1 naar positie 2. ◆ Draai naar rechts en ga naar positie 3. ◆ Draai naar links en ga naar positie 4. ◆ Herhaal bovenstaande procedure indien nodig. Werk niet in de richting van de kabel zoals aangegeven in fig. H. Het legen van de grasopvangzak ◆ Wanneer los gras onderuit de grasmaaier komt, moet u de grasopvangzak legen. Gebruik de machine nooit zonder de grasopvangzak. Tips voor optimaal gebruik ◆ Als het gras langer is dan ongeveer 10 cm, moet u twee keer maaien om een beter resultaat te krijgen. Maai eerst op de maximum maaihoogte, gebruik vervolgens een lage of een tussenmaaihoogte. ◆ Voor een optimaal resultaat kunt u het beste alleen droog gras maaien. ONDERHOUD Uw Black & Decker machine is ontworpen om gedurende langere periode te functioneren met een minimum aan onderhoud. Voortdurend tevreden gebruik is afhankelijk van correct onderhoud en regelmatig schoonmaken. Zorg vóór aanvang van onderhoudswerkzaamheden dat de machine is uitgeschakeld en de netstekker van het lichtnet is losgekoppeld. ◆ Gebruik regelmatig een botte krabber om gras en vuil uit de machine te verwijderen. Gebruik geen schuur- of oplosmiddel. Onderhoud van het mes ◆ Verwijder regelmatig gras en vuil van het mes. ◆ Controleer het mes zorgvuldig aan het begin van het tuinseizoen. ◆ Als het mes stomp is, moet u het mes slijpen of vervangen. ◆ Als het mes beschadigd of versleten is, moet u een nieuw mes monteren, zoals hieronder beschreven. Vervangen van het mes (fig. I) Een vervangend mes is verkrijgbaar bij uw Black & Deckerdealer (cat. nr. A6182). ◆ Haal de stekker uit het stopcontact en wacht tot het mes niet meer ronddraait, alvorens verder te gaan. ◆ Let op dat u zich niet snijdt. Gebruik werkhandschoenen of een doek om het mes vast te houden. ◆ Vervang het mes alleen door een Black & Decker mes. ◆ Verwijder het rotorblad (21) niet zonder reden.37 NEDERLANDS ◆ Draai de machine op zijn kant. ◆ Houd het mes (19) vast met een hand. ◆ Gebruik de meegeleverde sleutel om de bladmoer (20) los te draaien en te verwijderen. ◆ Vervang het mes. ◆ Plaats de sluitring (indien eerder gemonteerd) en de moer terug. ◆ Draai de mesmoer zorgvuldig vast. STORINGEN VERHELPEN Indien uw machine niet naar behoren functioneert, volg dan onderstaande instructies. Als hierdoor het probleem niet wordt opgelost, kunt u contact opnemen met uw plaatselijke Black & Decker service-centrum. Neem voor de werkzaamheden de netstekker uit het stopcontact. De motor bromt, maar het mes beweegt niet Schakel de machine uit en verwijder de stekker uit het stopcontact. ◆ Verwijder voorzichtig de eventuele obstructies van het mes. Geen geluid en het mes beweegt niet ◆ Controleer of de voedingskabels correct zijn aangesloten. ◆ Controleer de netzekeringen. MILIEU Black & Decker biedt de mogelijkheid tot recyclen van afgedankte Black & Decker producten. Deze service is kosteloos. Om gebruik van deze service te maken, dient u het product aan een van onze servicecentra te sturen, die voor ons de inzameling verzorgen. U kunt het adres van het dichtstbijzijnde servicecentrum opvragen via de adressen op de achterzijde van deze handleiding. U kunt ook een lijst van onze servicecentra en meer informatie m.b.t. onze klantenservice vinden op het volgende Internet-adres: www.2helpU.com. GARANTIE Black & Decker heeft vertrouwen in zijn producten en biedt een uitstekende garantie. Deze garantiebepalingen vormen een aanvulling op uw wettelijke rechten en beperken deze niet. De garantie geldt in de lidstaten van de Europese Unie en de Europese Vrijhandelsassociatie. Mocht uw Black & Decker product binnen 24 maanden na datum van aankoop defect raken tengevolge van materiaal- of constructiefouten, dan garanderen wij de kosteloze vervanging van defecte onderdelen, de reparatie van het product of de vervanging van het product, tenzij: ◆ Het product is gebruikt voor handelsdoeleinden, professionele toepassingen of verhuurdoeleinden; ◆ Het product onoordeelkundig is gebruikt; ◆ Het product is beschadigd door invloeden van buitenaf of door een ongeval; ◆ Reparaties zijn uitgevoerd door anderen dan onze servicecentra of Black & Decker personeel. Om een beroep op de garantie te doen, dient u een aankoopbewijs te overhandigen aan de verkoper of een van onze servicecentra. U kunt het adres van het dichtstbijzijnde servicecentrum opvragen via de adressen op de achterzijde van deze handleiding. U kunt ook een lijst van onze servicecentra en meer informatie m.b.t. onze klantenservice vinden op het volgende Internet-adres: www.2helpU.com.

Black & Decker heeft een compleet assortiment machines die het leven in de tuin vereenvoudigen. Als u meer informatie over de volgende producten wenst, neemt u dan contact op met ons Service- en Informatiecentrum (zie de adrespagina aan het eind van deze handleiding) of uw plaatselijke Black & Decker dealer. Strimmers Verticuteerders Kettingzagen Bladruimers Heggenscharen Hakselaars Grasmaaiers Niet ieder product is verkrijgbaar in alle landen.38 ESPAÑOL
