BRUKSANVISNING GR233 BLACK & DECKER

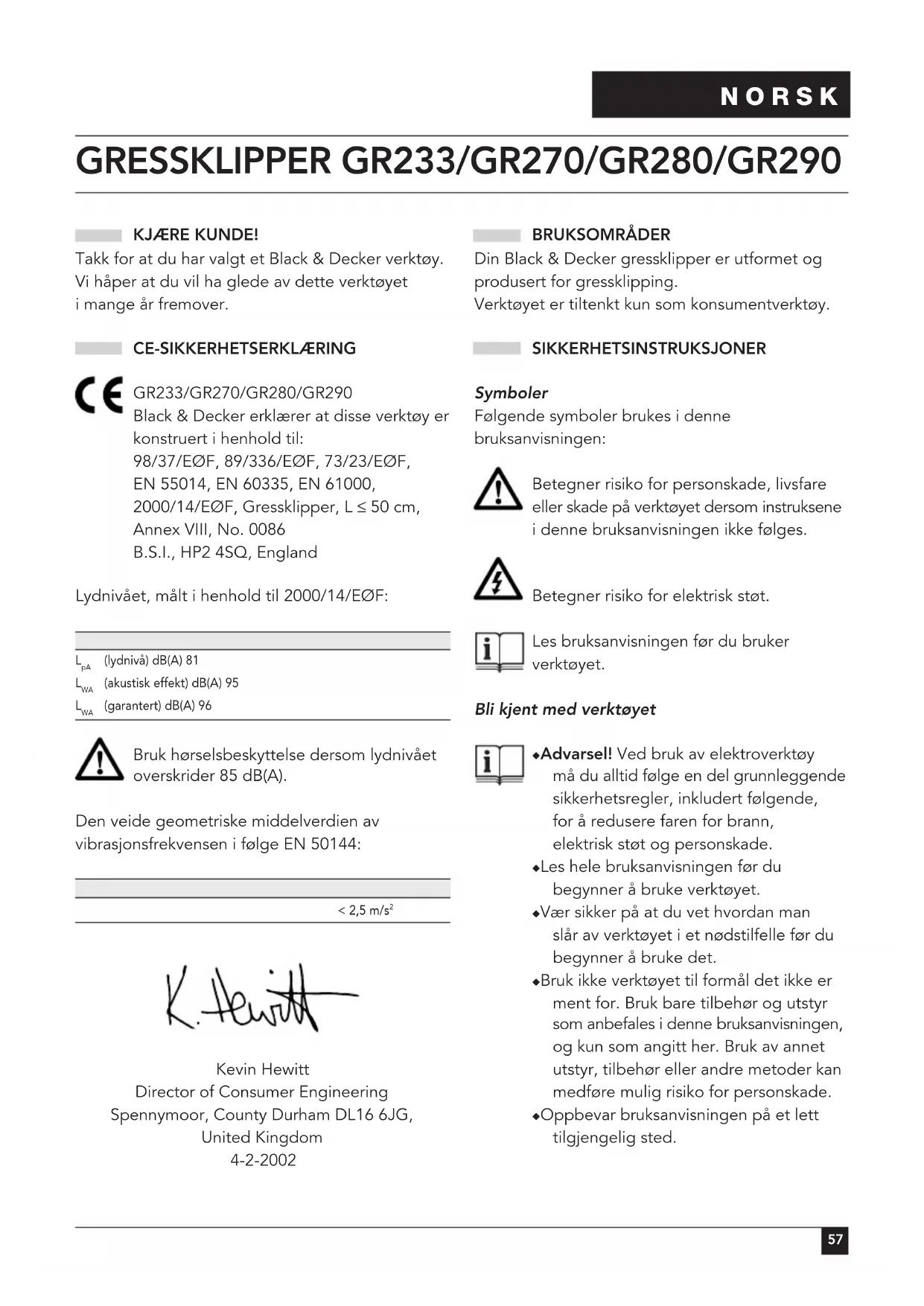

Kevin Hewitt Director of Consumer Engineering Spennymoor, County Durham DL16 6JG, United Kingdom 4-2-2002 BRUKSOMRÅDER Din Black & Decker gressklipper er utformet og produsert for gressklipping. Verktøyet er tiltenkt kun som konsumentverktøy. SIKKERHETSINSTRUKSJONER Symboler Følgende symboler brukes i denne bruksanvisningen: Betegner risiko for personskade, livsfare eller skade på verktøyet dersom instruksene i denne bruksanvisningen ikke følges. Betegner risiko for elektrisk støt. Les bruksanvisningen før du bruker verktøyet. Bli kjent med verktøyet ◆ Advarsel! Ved bruk av elektroverktøy må du alltid følge en del grunnleggende sikkerhetsregler, inkludert følgende, for å redusere faren for brann, elektrisk støt og personskade. ◆ Les hele bruksanvisningen før du begynner å bruke verktøyet. ◆ Vær sikker på at du vet hvordan man slår av verktøyet i et nødstilfelle før du begynner å bruke det. ◆ Bruk ikke verktøyet til formål det ikke er ment for. Bruk bare tilbehør og utstyr som anbefales i denne bruksanvisningen, og kun som angitt her. Bruk av annet utstyr, tilbehør eller andre metoder kan medføre mulig risiko for personskade. ◆ Oppbevar bruksanvisningen på et lett tilgjengelig sted.58 NORSK Arbeidsområde ◆ Ikke utsett verktøyet for regn. Ikke bruk verktøyet i fuktige eller våte omgivelser. ◆ Bruk bare verktøyet i dagslys eller med bra belysning. Personlig vern ◆ Bruk solide sko eller støvler, slik at du beskytter føttene. Bruk ikke verktøyet når du bruker sandaler eller går barfot. ◆ Beskytt bena ved å bruke langbukser. Bruk av verktøyet ◆ Pass på at verktøyet er slått av når du setter inn støpslet. ◆ Vær oppmerksom. Se på det du gjør. Bruk sunn fornuft. ◆ Bruk ikke verktøyet når du er trett. ◆ Hvis verktøyet begynner å vibrere på en unormal måte, slår du det av og trekker ut kontakten. Vent til roterende deler har stanset, og kontroller for eventuelle skader eller løse deler. ◆ Ikke trekk i ledningen når du skal kople fra støpslet. Utsett ikke ledningen for varme, olje, eller skarpe kanter. ◆ Hvis strømkabelen er blitt skadet under bruk, slår du av verktøyet og trekker ut støpslet umiddelbart. Du må ikke berøre strømledningen før du har koblet den fra strømforsyningen. Andre personers sikkerhet ◆ La aldri barn eller personer som ikke har lest denne bruksanvisningen benytte verktøyet. ◆ Ikke la barn, besøkende eller dyr komme i nærheten av arbeidsområdet eller berøre verktøyet eller strømledningen. ◆ Husk at brukeren kan holdes ansvarlig for ulykker eller skader som rammer andre mennesker eller deres eiendeler. Etter bruk ◆ Slå av verktøyet, trekk ut støpslet og kontroller at bevegelige deler har stanset før du går fra verktøyet, bytter, rengjør eller kontrollerer noen av delene på verktøyet. ◆ Når verktøyet ikke er i bruk, må det oppbevares på et tørt sted. Oppbevares utilgjengelig for barn. Kontroll og reparasjon ◆ Før bruk må du kontrollere verktøyet med hensyn til skader eller defekter. Kontroller at de bevegelige delene ikke har satt seg fast eller er feilmontert. Kontroller også at de øvrige delene og beskyttelsene ikke er skadet, og at det ikke foreligger noen andre feil som kan påvirke verktøyets funksjon. ◆ Bruk aldri verktøyet hvis noen av delene er skadet. Ikke bruk verktøyet hvis det ikke er mulig å slå det på og av med strømbryteren. ◆ Bruk aldri verktøyet hvis beskyttelsesinnretningene er skadet eller ikke er på plass. ◆ Kontroller at verktøyet fungerer som det skal, og utfører beregnet funksjon. ◆ Hvis feil oppstår, skal delene repareres eller byttes ut av et autorisert Black & Decker- serviceverksted. ◆ Før bruk må du kontrollere om strømledningen er skadet eller slitt. ◆ Bruk aldri verktøyet hvis strømledningen er skadet. ◆ Hvis strømledningen er skadet, må den byttes ut av en autorisert reparasjonstekniker for å unngå farlige situasjoner. ◆ Prøv aldri å fjerne eller bytte andre deler enn de som er angitt i denne bruksanvisningen. Ytterligere sikkerhetsinstruksjoner for gressklippere Du finner følgende varselssymboler på verktøyet: Ha på deg vernebriller når du bruker dette verktøyet. Kniven fortsetter å gå i et par sekunder etter at verktøyet er slått av. Prøv aldri å tvinge kniven til å stoppe.

6m / 20ft Andre personer og dyr må holde en avstand på minst 6 meter fra arbeidsområdet. Ikke utsett verktøyet for regn eller miljøer med høy fuktighet.59 NORSK Slå av verktøyet, trekk ut støpslet og kontroller at bevegelige deler har stanset før du går fra verktøyet, bytter, rengjør eller kontrollerer noen av delene på verktøyet. ◆ Før du bruker verktøyet må du kontrollere at kniven, knivmutteren og klippeenheten ikke er slitt eller skadet. Sjekk at knivmutteren er strammet godt. ◆ Sjekk gressoppsamleren for slitasje eller skade, og bytt om hvis nødvendig. Du må aldri bruke verktøyet uten gressoppsamler. ◆ Før du bruker verktøyet, må du sjekke at arbeidsområdet er fritt for kvister, steiner, ståltråder og andre gjenstander. ◆ Bruk bare verktøyet i riktig stilling, med kniven mot bakken, som vist i illustrasjonene. Verktøyet må aldri slås på i andre stillinger. ◆ Når du slår på verktøyet, må du holde hender og føtter unna kniven. ◆ Bruk alltid begge hender når du arbeider med verktøyet. ◆ Ikke vipp verktøyet mer enn nødvendig når du vipper håndtaket ned for å slå verktøyet på. Hold begge hender på håndtaket og føttene i god avstand fra kniven før du setter verktøyet på bakken igjen. ◆ Unngå at kniven kommer i kontakt med kroppsdeler mens verktøyet er i gang. Hold hender og føtter unna kniven. Pass på at ikke hender eller føtter kommer i nærheten av eller under bevegelige deler. ◆ Ikke løp, men gå når du bruker verktøyet. Ikke trekk verktøyet mot deg eller gå bakover. ◆ Ikke arbeid i bratte skråninger. Pass på at du har godt fotfeste. Husk at nyklipt gress er fuktig og glatt. ◆ Vær forsiktig når du klipper i nærheten av kanter, grusganger eller veier, fordi kniven kan forårsake sprut av jord og grus. ◆ Ikke løft verktøyet før kniven har stoppet helt. ◆ Pass på at ledningen holdes i god avstand fra kniven. Pass på at du alltid vet hvor ledningen er. ◆ Hvis verktøyet begynner å vibrere på en unormal måte, eller du treffer et fremmedlegeme, må du slå av verktøyet og trekke støpslet ut av kontakten. Kontroller verktøyet for eventuell skade. ◆ Bruk bare reservedeler og tilbehør fra Black & Decker. ELEKTRISK SIKKERHET Verktøyet er kun konstruert for én spenning. Kontroller at nettspenningen er i overensstemmelse med spenningen på typeskiltet. Dette verktøyet er kun beregnet for bruk med vekselstrøm. Du må ikke bruke annen strømforsyning. Verktøyet er dobbeltisolert i samsvar med EN 60335. Jordet ledning er derfor ikke nødvendig. ◆ Unngå å komme i kontakt med jordede overflater (f.eks. metallrekkverk, lyktestolper osv.). ◆ Strømsikkerheten kan forbedres ytterligere ved bruk av jordfeilbryter med høy følsomhet (30 mA/30 mS). Bruk med skjøteledning Bruk en godkjent skjøteledning som er egnet for dette verktøyets kraftbehov (se typeskiltet). Skjøteledningen må være egnet for utendørs bruk. ◆ Før bruk må du kontrollere at ledningen ikke er skadet eller slitt. Skift ut skjøteledningen hvis den er skadet. ◆ Hvis du bruker en kabeltrommel, vikl alltid ut all ledningen. OVERSIKT (fig. A)

MONTERING Før monteringen, må du passe på at verktøyet er slått av og at kontakten er trukket ut.60 NORSK Montere håndtakdelene (fig. B) ◆ Sett de to nedre håndtakdelene (9) på øvre håndtak (4) ved hjelp av skruene (10) og mutrene (11), som vist. Montere håndtaket (fig. C) ◆ Sett endene av nedre håndtak (5) i tilhørende hull (12) i gressklipperen. ◆ Trykk håndtaket så langt ned det går. ◆ Fest håndtaket ved hjelp av skruene (13). Montere og sette på gressoppsamleren (fig. D1 – D4) GR270/GR280/GR290 ◆ Sett rammen (14) inn i posen (15) som vist (fig. D1). ◆ Fest rammen i klemmekantene (16) ved hjelp av håndtaket på en skje eller et lignende avrundet verktøy (fig. D2). For å forenkle monteringen, følg rekkefølgen i fig. D3. ◆ Løft klaffen (17) og sett metallrammen til gressoppsamleren i sporet (18) (fig. D4). GR233 ◆ Sett de to halvdelene til gressoppsamleren inntil hverandre. ◆ Trykk de to halvdelene sammen. ◆ Klem den monterte gressoppsamleren på klipperen og la den låses på plass. BRUK La verktøyet jobbe i sin egen hastighet. Ikke overbelast. Justere klippehøyden (fig. E). Kople verktøyet fra strømtilførselen og vent til kniven har sluttet å rotere før du går videre. Klippehøyden justeres ved å endre høyde på hjulene. ◆ Utløs hjulene (8) ved å dreie dem ut av låst posisjon. ◆ Still hjulene til ønsket høydeinnstilling. ◆ Drei hjulene tilbake til låst posisjon. Kontroller at alle hjulene er stilt til samme høyde. Start og stopp (fig. F) Slå på ◆ Hold med begge hender i håndtaket, og vipp det litt nedover, slik at forsiden av verktøyet løftes. ◆ Hold låseknappen (2) nede, og trekk strømbryteren (1) mot deg. ◆ Slipp låseknappen. ◆ Sett verktøyet tilbake i driftsposisjon. Slå av ◆ Slipp strømbryteren for å slå verktøyet av. Prøv aldri å låse en strømbryter i startstilling. Gressklipping (fig. G & H) Vi anbefaler at du bruker gressklipperen som forklart i denne delen for å oppnå optimale resultater og redusere risikoen for å klippe over strømledningen. ◆ Legg mesteparten av strømledningen på plenen, like ved startpunktet (posisjon 1 i fig. G). ◆ Slå på verktøyet, som forklart ovenfor. ◆ Fortsett som vist i fig. G: ◆ Gå fra posisjon 1 til posisjon 2. ◆ Snu mot høyre, og gå videre til posisjon 3. ◆ Snu mot venstre, og gå videre til posisjon 4. ◆ Gjenta fremgangsmåten ovenfor som nødvendig. Ikke gå mot ledningen, som vist i fig. H. Tømme gressoppsamleren ◆ Når du ser at det kommer løst gress under klipperen, er det på tide å tømme gressoppsamleren. Du må aldri bruke verktøyet uten gressoppsamler. Råd for optimalt resultat ◆ Hvis gresset er lengre enn omtrent 10 cm, bør du klippe det i to omganger. Klipp først med maksimal klippehøyde.61 NORSK Bruk deretter lav eller middels klippehøyde. ◆ Du oppnår optimale klipperesultater hvis du klipper gresset kun når det er tørt. VEDLIKEHOLD Ditt Black & Decker verktøy har blitt utformet for å være i drift over en lang periode med et minimum av vedlikeholdelse. Ved riktig vedlikehold og regelmessing rengjøring beholder verktøyet sin prestasjon. Før du setter igang hvilke som helst vedlikeholdelse må verktøyet slåes av og kontakten trekkes ut. ◆ Bruk en butt skrape til å fjerne gress og smuss fra verktøyet. Ikke bruk slipende eller løsemiddelbaserte rengjøringsmidler. Vedlikehold av kniven ◆ Fjern gress og smuss fra kniven regelmessig. ◆ Kontroller tilstanden til kniven i begynnelsen av sommersesongen. ◆ Hvis kniven er svært sløvt, må du skjerpe eller bytte det. ◆ Hvis kniven er skadet eller slitt, monteres et nytt blad som forklart nedenfor. Bytte kniven (fig. I) Nye kniver kan kjøpes hos din Black & Decker- forhandler (kat. nr. A6182). ◆ Kople verktøyet fra strømtilførselen og vent til kniven har stanset før du går videre. ◆ Vær forsiktig så du ikke skjærer deg. Bruk kraftige hansker eller en klut når du tar i kniven. ◆ Bruk kun kniv av spesifisert type. ◆ Du må aldri fjerne hjulet (21). ◆ Legg verktøyet over på siden. ◆ Ta tak i kniven (19) med den ene hånden. ◆ Løsne og fjern knivmutteren (20) ved hjelp av vedlagte skrunøkkel. ◆ Bytt kniven. ◆ Sett på skiven (om montert tidligere) og mutteren. ◆ Stram knivmutteren. PROBLEMLØSING Hvis verktøyet ikke ser ut til å fungere som det skal, følger du instruksjonene nedenfor. Løser ikke dette problemet, kontakter du et autorisert Black & Decker serviceverksted. Før du går videre, trekker du ut støpslet. Motoren går, men kniven beveger seg ikke Slå av verktøyet og trekk støpslet ut av kontakten. ◆ Fjern forsiktig alt som kan hindre kniven i å rotere. Ingen motorlyd, kniven beveger seg ikke ◆ Kontroller at strømledningen er riktig tilkoblet. ◆ Kontroller strømsikringene. MILJØ Når verktøyet ditt er utslitt, beskytt naturen ved ikke å kaste det sammen med vanlig avfall. Lever det til en oppsamlingsplass som finnes i din kommune eller der hvor du kjøpte verktøyet. RESERVDELER / REPARASJONER Reservdeler kan kjøpes hos autoriserte Black & Decker serviceverksteder, som også gir kostnadsoverslag og reparerer våre produkter. Oversikt over våre autoriserte serviceverksteder finnes på Internet, vår hjemmeside www.blackdecker.no samt www.2helpU.com.62 NORSK GARANTI Black & Decker garanterer at produktet ikke har material- og/eller fabrikasjonsfeil ved levering til kunde. Garantien er i tillegg til kundens lovlige rettigheter og påvirker ikke disse. Garantien gjelder innen medlemsstatene i den Europeiske Unionen og i det Europeiske Frihandelsområdet. Hvis et Black & Decker produkt går i stykker på grunn av material- og/eller fabrikasjonsfeil eller har mangler i forhold til spesifikasjonene, innen 24 måneder fra kjøpet, påtar Black & Decker seg å reparere eller bytte ut produktet med minst mulig vanskelighet for kunden. Garantien gjelder ikke for feil som kommer av: ◆ normal slittasje ◆ feilaktig bruk eller vedlikehold (mislighold) ◆ at produktet har blitt skadet av fremmede gjenstander, emner eller ved et uhell Det gjøres oppmerksom på at produktet ikke er beregnet på industriell/profesjonell/yrkesmessig bruk, men til hus- og hjemmebruk. Garantien gjelder ikke om reparasjoner har blitt utført av noen andre enn et autorisert Black & Decker serviceverksted. For å ta garantien i bruk skal produktet og kjøpekvittering leveres til forhandleren eller til et autorisert serviceverksted senest 2 måneder etter at feilen har blitt oppdaget. For informasjon om nærmeste autoriserte serviceverksted; kontakt det lokale Black & Decker kontoret på den adressen som er angitt i bruksanvisningen. En oversikt over alle autoriserte serviceverksteder samt servicevilkår finnes også tilgjengelig på Internet, adresse: www.2helpU.com.

Black & Decker har et bredt sortiment av verktøy for utendørsbruk som gjør arbeidet i hagen enklere. Kontakt nærmeste Black & Decker forhandler for ytterligere informasjon eller besøk vår hjemmeside: www.blackdecker.no. Mosefjerner Gressklippere Hekksakser Kjedesager Gresstrimmere Løvfjerner Kompostkverner Ikke alle produkter er tilgjenglige i alle land.63 DANSK
