BRUKSANVISNING Genius G1100 NOCO

LÄS OCH SÄTT DIG IN I PRODUKTSÄKERHETSINFORMATIONEN INNAN DU BÖRJAR ANVÄNDA PRODUKTEN. Underlåtenhet att följa instruktionerna kan leda till ELCHOCK, EXPLOSION eller BRAND, vilket i sin tur kan leda till ALLVARLIG SKADA, DÖD, SKADA PÅ ENHETEN eller SAKSKADA. Släng inte bort denna information.

Välkommen. Tack för att du köpt NOCO Genius® G1100. Läs och sätt dig in i bruksanvisningen innan du använder laddaren. Besök vår omfattande supportinformation på www.no.co/support för svar på frågor om våra laddare. Gå in på www.no.co/connect (ej tillgängligt överallt) för att kontakta NOCO angående support just för dig.

Lådans innehåll.

• G1100 Bank Smart Charger
• (1) Hjälpstartkablar
• (1) Ringanslutningar
- Bruksanvisning
• Information och garanti

Kontakta NOCO.

Telefonnummer: 1.800.456.6626

Om G1100. NOCO Genius® G1100 står för en del av marknadens mest innovativa samt avancerade teknik då varje uppladdning är enkel och lätt. Det är mycket möjligt att den är både den säkraste och mest effektiva laddare du någonsin kommer att använda. G1100 har utformats för laddning av samtliga typer av 12V blysyrabatterier och I12 V itiumjonbatterier, inklusive våta, gelbatterier, underhållsfria (UF), Ca (Kalcium), FVB (förbättrat vått batteri), AGM (Absorption Glass Mat) och (LJF) litiumjärnfosfat-batterier. Den passar för uppladdning av batterikapacitet från 2 till 40 amperetimmar samt underhåll av alla storlekar på batterier.

Att komma igång. Läs noggrant igenom de särkskilda försiktighetsåtgärder och laddningsstyrkor som batteritillverkaren rekommenderar för batteriet. Kontrollera batteriets spänning och kemi i bruksanvisningen innan du laddar batteriet.

Montering. G1100 har två (2) externa hål för montering. Montera laddaren på en lämplig plats med hjälp av 6-kantiga självborrande skruvar. Försäkra att det inte finns något hinder bakom monteringsytan. Det är viktigt att ha avståndet till batteriet i åtanke. DC-kabelns längd från laddaren, antingen med hjälpstartkabel eller ringaslutning, är ungefär 1.900mm.

Laddningslägen. G1100 har fem (5) lägen: Viloläge, 12V NORM, 12V KALLT/AGM, 6V NORM och 12V LITIUM. I vissa laddningslägen måste man trycka ner och hålla inne i 3 sekunder för att starta laddningsläget. De lägen som kallas “Tryck och Håll” är avancerade laddningslägen, vilket innebär att du måste vara fullständigt uppmärksam innan du väljer. “Tryck och Håll” visas som en röd linje på laddaren. Det är viktigt att du förstår skillnaderna mellan

och syftet med varje laddningsläge. Använd inte laddaren förrän du bekräftat lämpligt laddningsläge för ditt batteri. Nedan finns en kort beskrivning:

Använd 6V NORM Tryck och håll inne

Läge Förklaring
Viloläge	I viloläget laddas inte batteriet och laddaren förser ingen ström till batteriet. Strömsparläge aktiveras i detta läge vilket innebär att det dras ytterst lite ström från eluttaget. I detta läge lyser LED upp i orange.Ingen ström
12V NORM	För uppladdning av 12-volt våtcellsbatterier, gel cell batterier, förbättrade våta, underhållsfria och kalciumbatterier. I detta läge lyser LED upp i vitt.14.5V | 1.1A | 2-40Ah Batterier
12V KALLT/ AGM	För uppladdning av 12-volt batterier i temperaturer under (10°C), eller AGM-batterier. I detta läge lyser LED upp i blätt.14.8V | 1.1A | 2-40Ah Batterier
6V NORMPress & Hold	För uppladdning av 6-volt våtcellsbatterier, gel cell batterier, förbättrade våta, underhållsfria och kalciumbatterier. I detta läge lyser LED upp i vitt.7.25V | 1.1A | 2-40Ah Batterier
12V LITIUMPress & Hold	För uppladdning av litiumjonbatterier, inklusive litiumjärnfosfat. I detta läge lyser LED upp i blätt.14.2V | 1.1A | 2-40Ah Batterier

6V NORM laddningsläge är enbart till för 6-volt blysyrade batteirer som våtcellsbatterier, gel cell batterier, förbättrade våta, underhållsfria och kalciumbatterier. Rådfråga batteritillverkaren innan du använder detta läge.

WARNING. DETTA LÄGE ÄR ENBART FÖR 6-VOLT BLYSYRADE BATTERIER.

Användning av 12V Litium Tryck och håll inne

Laddningsläget 12V litium är enbart till för litiumjonbatterier, inklusive litiumjärnfosfat.

VARNING. VAR FÖRSKTIG NÄR DU ANVÄNDER DETTA LÄGE. DETTA LÄGE ÄR ENBART FÖR 12- VOLT LITIUMBATTERIER. LITIUMJONBATTERIER ÄR TILLVERKADE OCH UPPBYGGDA PÅ OLIKA SÄTT OCH HAR IBLAND ETT BATTERIUNDERHÅLLSYSTEM OCH IBLAND INTE. RÅDFRÅGA TILVVERKAREN AV DITT SPECIFIKA LITIUMBATTERI OCH FRÅGA OM LÄMPLIG SPÄNNING OCH VOLTANTAL INNAN DU LADDAR. VISSA LITIMJONBATTERIER KAN VARA OSTABILA OCH OLÄMPLIGA FÖR UPPLADDING.

Koppla till batteriet.

Koppla inte in AC-strömpluggen förren alla andra kopplingar är gjorda. Kolla upp batteriterminalerna på batteriet har rätt polaritet. Den positiva batteriterminalen är ofta markerad med följande bostäver eller symboler, (POS, P, +). Den negativa batteriterminalen är ofta markerad med följande bostäver eller symboler, (NEG, N, -). Koppla ingenting till förgasaren, bränsleledningar eller tunna plåtdelar. Följande instruktioner gäller för ett negativt marksystem (det vanligaste). Om ditt fordon har ett postitivt marksystem (högst ovanligt) följer du instruktionera i bakvänd ordning.

1.) Koppla den positiva (röda) startkabeln eller

ringanslutningen till den positiva (POS, P, +) batteriterminalen.

2.) Koppla den negativa (svarta) startkabeln eller ringsanslutningen till den negativa (NEG, N, -) batteriterminalen eller fordonets chassi.

3.) Koppla in batteriladdarens AC-strömplugg i ett lämpligt uttag. Ha inte batteriet rakt framför dig när du utför anslutningen.

4.) Utför processen i omvänd ordning när du kopplar ur batteriladdaren, ta bort negativ först (för positivt marksystem gäller positiv först).

Påbörja uppladdning

1.) Kontrollera batteriets spänning och kemi.
2.) Kontrollera att du har kopplat in hjälpstartkablarna eller ringanslutningarna på rätt sätt och att AC-strömmpluggen är inkopplad i ett eluttaget.
3.) Ett orange LED-ljus indikerar att laddaren startar i viloläge. Laddaren förser ingen ström i viloläge.
4.) Tryck in lägesknappen för att gå till det lämpliga läget (tryck och håll inne i tre sekunder för att starta ett avancerat laddningsläge) för den spänning och kemi som ditt batteri har.
5.) LED-ljuset lyser upp det valda laddningsläget och LED-ljuset för laddning lyser upp (beroende på batteriets tillstånd), vilket indikerar att laddningen påbörjats.
6.) Nu kan du koppla batteriet till laddaren när som helst och lämna det för underhållsladdning.

Förstå sig på LED-ljus för uppladdning.

Laddaren har fyra (4) LED-ljus för uppladdning, 25%, 50%, 75% och 100%. Dessa LED-ljus för uppladdning visar det kopplade batteriets laddningsnivå (SOC). Se förklaring nedan:

LED Förklaring
25%Rött LED-ljus25% 50% 75% 100%	När batteriet är mindre 25% uppladdat blinkar LED-ljuset för uppladdning sakta “på” och “av”. Det röda LED-ljuset för uppladdning lyser stadigt när batteriet är laddat 25%.
50%Rött LED-ljus25% 50% 75% 100%	När batteriet är mindre 50% uppladdat blinkar LED-ljuset för uppladdning sakta “på” och “av”. Det röda LED-ljuset för uppladdning lyser stadigt när batteriet är laddat 50%.
75%Gult LED-ljus25% 50% 75% 100%	När batteriet är mindre 75% uppladdat blinkar LED-ljuset för uppladdning sakta “på” och “av”. Det gula LED-ljuset för uppladdning lyser stadigt när batteriet är laddat 50%.
100%Grönt LED-ljus25% 50% 75% 100%	När batteriet är mindre 100% uppladdat blinkar LED-ljuset för uppladdning sakta “på” och “av”. När batteriet är fullt uppladdat lyser det gröna LED-ljuset stadigt och LED-ljusen för 25%, 50% och 75% släcks.
Grönt LED-ljusför underhåll25% 50% 75% 100%	Under tiden underhållsladdning pågår blinkar LED-ljuset för 100% sakta “av” och “på”. LED-ljuset för 100% lyser grönt igen då batteriet är fullt uppladdat. Laddaren kan vara kopplad till batteriet på obestämd tid.

Förstå sig på Avancerad diagnostik.

Avancerad diagnostik används när Felläge visas.

En serie av blinkande ljus visas för att hjälpa till att identifiera problemet samt hitta en möjlig lösning. Alla Fellägen visas genom att LED-ljusen blinkar fram och tillbaka mellan Fel och Viloläge. Antalet gånger som det blinkar mellan varje slag anger ett potentiellt Felläge (förutom för omvänd polaritet och lågspänningsbatteri).

Fel Anledning/lösning
En signal	Batteriet håller inte uppladdning. Se till att batteriet kontrolleras utav någon i branchen.
Två signaler	Se till att batteriet kontrolleras utav någon i branschen.
Tre signaler	Batteriets spänning är för hög för det valda laddningsläget. Kontrollera batteriet och laddningsläget.
LED-ljus i rött för Fel	Omvänd polaritet Koppla om batteriet i omvänd ordning.
Orange för Viloläge	Batteriets spänning är för låg för att laddaren att känna av eller så är laddaren i underhållsläge. Starta batteriet med hjälpkablar för att höja batteriets spänning.

Minne

Går tillbaka till senast valda läge vid omstart.

Inaktiv

Ändrar uppladdningsprocessen enligt batteriets strukturella gensvar.

Återställande

Tillämpar en pulsladdning av hög spänning då låg spänning, sulfatering eller förlorad kapacitet märkts av.

Säker

Skyddar mot omvänd polaritet, gnistor, överladdning, överströmsskydd, öppen krets och överhettning.

Snabb

Laddar dubbelt så snabbt som traditionella batteriladdare.

Kompensation

Justerar olika A/C spänningsledningar för konsekvent uppladdning.

Tålig

Motständskraftig mot smuts-, vatten-, UV-, stöt- och krossskada.

Kompakt

Omvandling av energi av hög frekvens för en väldigt kompakt, lätt och bärbar laddare.

Start-Stop

Motverkar ökat krav på cyklisk energi på batterier i mikrohybrida fordon.

Brandvägg

Säkerhetsbarriärer på flera nivåer som förhindrar tillstånd som är utanför det normala och farliga.

Optimering

Stabiliserar den interna batterikemin för ökat utförande och livslängd.

Underhåll Plus

Gör så att battieret är fullt laddat utan att det överladdas, vilket innebär att laddaren kan vara ikopplad på obestämd tid.

Strömspar

Minimerar energiförbrukning när det inte krävs full ström.

LED-ljus för uppladdning spårar batteriets laddningsnivå när belastning överstiger laddningsström.

Diagnostik

Verktyg för intuitiv visuell diagnostik märker av omvänd polaritet, låg spänning eller skadat batteri.

CANBUS

Gör det möjligt för laddningsporten att automatiskt ladda CANBUS-system.

Värmekontroll

Interna temperatursensorer justerar laddning baserat på omgivande klimat.

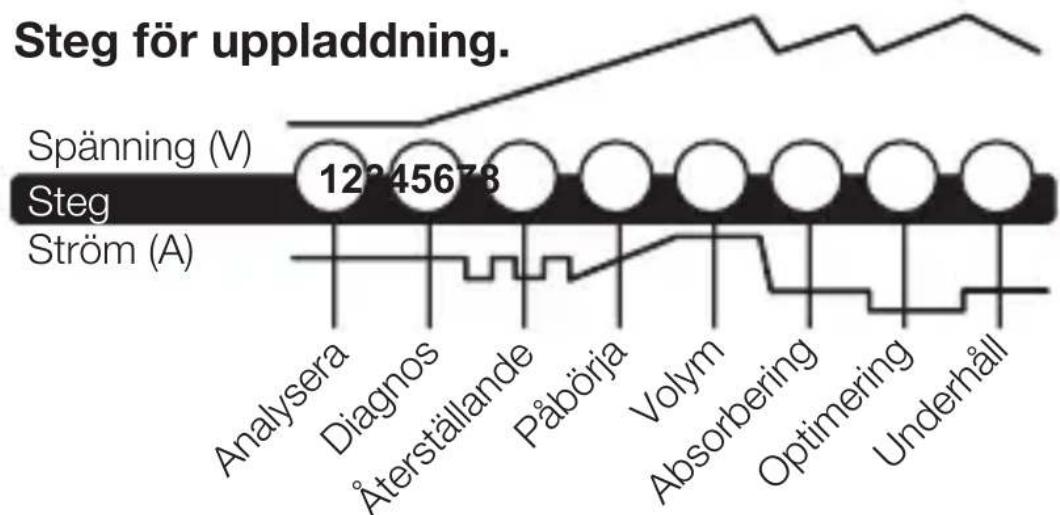

Steg 1 & 2: Analysera och diagnosera

Kontrollerar batteriets utgångsläge, inklusive spänning, laddningsnivå och hälsa för att avgöra om batteriet är stabilt innan uppladdning sker.

Steg 3: Återställande

Påbörjar avsulfaterinsprocessen för återställande (om så behövs) för rejält urladdade eller sulfaterade batterier genom att pulsera ut små mängder ström.

Steg 4: Påbörja

Startaar laddningsprocessen med mjuk uppladdning.

Steg 5: Volym

Sätter igång laddningsprocessen för volym baserat på batteriets tillstång och återger 80% av batteriets kapacitet.

Steg 6: Absorbering

Tar laddningsnivån till 90% genom att ge ut små mängder ström för en säker och effektiv uppladdning. Detta begränsar att batteriet gasar och är viktigt för ett förlängt batteriliv.

Steg 7: Optimering

Avslutar laddningsprocessen och tar batteriet till maximal kapacitet. Laddaren använder laddningsprofiler med flera nivåer för att verkligen återta kapacitet samt optimera batteriets specifika vikt, för att i sin tur öka körtid och prestanda. Laddaren växlar över till Underhåll om batteriet meddelar laddaren att mer ström behövs.

Steg 8: Underhåll

Kontrollerar kontinuerligt batteriet för att avgöra när underhållsladdning ska påbörjas. Om batteriets spänning hamnar under den utsatta tröskeln kommer laddaren att starta om Undehållscykeln tills dess att spänningen är på den optimala nivån och då avslutas laddningscykeln. Cykeln mellan Optimering och Underhåll repeteras på obestämd tid för att batteriet ska vara fullt uppladdat. Batteriladdaren kan vara ikopplad på obestämd tid utan risk för överladdning.

Uppladdningstider.

De beräknade tiderna för uppladdning av batteri visas nedan. Batteriets storlek (Ah) och hur urladdat (DOD) det är avgör till stor del dess uppladdningstid. Uppladdningstiden baseras på en genomsnittlig urladdning av ett fullt uppladdat batteri och är endast till för hänvisning. Den verkliga datan kan vara annorlunda beroende på batteriets tillstånd. Uppladdningstiden för ett normalt urladdat batteri är baserat på 50% urladdning (DOD).

Batteristorlek Ungefär Uppladdningstid i timmar
	6V	12VAh
8	3.6	3.6
12	5.5	5.5
18	8.2	8.2
24	10.9	10.9
40	18.2	18.2

Tekniska specifikationer.

Inkommande spänning AC:	220-240, 50-60Hz
Arbetsspänning AC:	220-240, 50-60Hz
Effektivitet:	85% Ungefär
Kraft:	30W Max
Spänning för uppladdning:	Flera
Spårning av låg spänning:	1.1A (12V),1.1A (6V)
Backström:	2V (12V), 2V (6V)
Omgivande temperatur:	<5mA
Uppladdningstyp:	0°C to +40°C
Batterisort:	8 Steg, Smartladdare
Batteriets kemi:	6V & 12V
Antalet batteribanker:	Wet, Gel, MF, CA, EFB,AGM & LIB
Batterikapasitet:	2-40Ah (12V), 2-40Ah (6V),Underhåll för allabatteristorlekar
Housing Protection:	IP65
Nedkylning:	Naturlig värmeströmning
Dimensioner (L x B x H):	6.02 x 2.5 x 1.5 Cen.
Vikt:	0.81 Kilograms
