GEBRUIKSAANWIJZING Genius G1100 NOCO

Gebruikershandleiding

GEVAAR

ZORG ERVOOR DAT U DE VEILIGHEIDSINFORMATIE GELEZEN EN BEGREPEN HEBT VOOR U HET PRODUCT GEBRUIKT. Niet-naleving van de instructies kan resulteren in ELEKTRISCHE SCHOKKEN, EXPLOSIES of BRAND, mogelijk met ERNSTIGE LETSELS, DE DOOD en SCHADE AAN HET TOESTEL of EIGENDOMMEN als gevolg. Houd deze informatie goed bij.

Welkom. Hartelijk dank voor uw aankoop van de NOCO Genius® G1100. Zorg ervoor dat u de Gebruikersgids gelezen en begrepen hebt voor u de lader gebruikt. Voor vragen in verband met onze laders verwijzen we u naar onze complete ondersteuningsinformatie op www.no.co/support. Om contact op te nemen met NOCO voor ondersteuning op maat (niet in alle regio's beschikbaar), zie www.no.co/connect.

What's In The Box.

• G1100 Intelligente lader
• (1) aansluitklemmen
• (1) aansluitkabels met ogen
- Gebruikershandleiding
- Informatie- en garantiegids

Contactgegevens NOCO.

Telefoon: 1.800.456.6626

E-mail: [e-mail]

Postadres: 30339 Diamond Parkway, #102

Glenwillow, OH 44139

Over G1100. NOCO Genius® G1100 bevat enkele van de meest innovatieve en geavanceerde technologieën op de markt en maakt het laden heel eenvoudig. Dit is ongetwijfeld de veiligste en efficiëntste lader die u ooit zult gebruiken. De G1100 is ontworpen om alle types van loodzuur- en 12 V lithium-ionbatterijen van 12 V op te laden, inclusief natte batterijen (vloeistofbatterij), gelbatterijen, MF-batterijen (Maintenance-Free), CA-batterijen (Calcium), EFB-batterijen (Enhanced Flooded Battery), AGM-batterijen (Absorption Glass Mat) en LFP-batterijen (lithium-ijzer-fosfaat). Hij is geschikt voor batterijcapaciteiten van 2 tot 40 Ah en alle batterijmaten.

Aan de slag. Alvorens u de lader gebruikt, dient u de specifieke voorzorgsmaatregelen en aanbevolen laadsnelheden voor de batterij nauwkeurig na te lezen. Bepaal de spanning en samenstelling van de batterij aan de hand van de batterijhandleiding alvorens u de batterij oplaadt.

Montage. De G1100 heeft twee (2) externe montageopeningen. Monteer de lader op de gewenste locatie met zelftappende schroeven (#6). Zorg ervoor dat er zich niets achter het montageoppervlak bevindt dat de montage kan verhinderen. Het is cruciaal dat u rekening houdt met de afstand tot de batterij. De DC-kabel van de lader is, aansluitklemmen of ogen inbegrepen, ongeveer 1.900 mm lang.

Laadmodi. De G1100 heeft vijf (5) laadmodi: Standby, 12V NORM, 12V COLD/AGM, 6V NORM en 12V LITHIUM. Sommige laadmodi moeten drie (3) seconden lang worden ingedrukt om ze in te schakelen. Deze ‘Press & Hold’-modi zijn geavanceerde laadmodi die uw volledige aandacht vereisen alvorens ze mogen worden ingeschakeld. Ze

worden op de lader aangeduid met een rode lijn. Het is cruciaal dat u de verschillen en doelstellingen van elke modus begrijpt. Gebruik de lader niet voor u zeker weet welke laadmodus de juiste is voor uw batterij. Hieronder vindt u een korte beschrijving:

Modus Verklaring
Standby	In de modus ‘Standby’ laadt de lader niet en levert hij geen stroom aan de batterij. De energiebesparende functie is actief in deze modus, waardoor er slechts een microscopische hoeveelheid stroom wordt verbruikt. Wanneer deze modus wordt ingeschakeld, licht een oranje led op.
	Geen stroom
12V NORM	Voor het laden van 12V-batterijen van het type nat, gel, EFP, MF en CA. Wanneer deze modus wordt ingeschakeld, licht een witte led op.
	14.5V | 1.1A | 2-40Ah Batterien
12V COLD/ AGM	Voor het laden van 12V-batterijen in koude temperaturen (minder dan 10°C) of AGM-batterijen. Wanneer deze modus wordt ingeschakeld, licht een blauwe led op.
	14.8V | 1.1A | 2-40Ah Batterien
6V NORM Press & Hold	Voor het laden van 6V-batterijen van het type nat, gel, EFP, MF en CA. Wanneer deze modus wordt ingeschakeld, licht een witte led op.
	7.25V | 1.1A | 2-40Ah Batterien
12V LITHIUM Press & Hold	Voor het laden van lithium-ionbatterijen van 12 V, waaronder lithium-ijzer-fosfaatbatterijen. Wanneer deze modus wordt ingeschakeld, licht een blauwe led op.
	14.2V | 1.1A | 2-40Ah Batterien

Bij gebruik van 6V NORM. Press & Hold

De laadmodus 6V NORM is alleen bedoeld voor loodzuurbatterijen van 6 volt, onder meer van het type nat, gel, EFP, MF en CA. Raadpleeg de batterijfabrikant alvorens u deze modus gebruikt.

AANDACHT. DEZE MODUS IS ENKEL GESCHIKT VOOR LOODZUURBATTERIJEN VAN 6 VOLT.

Bij gebruik van 12V LITHIUM. Press & Hold

De laadmodus 12V LITHIUM is alleen bedoeld voor lithium-ionbatterijen van 12 volt, waaronder lithium-ijzer-fosfaatbatterijen.

AANDACHT. GEBRUIK DEZE MODUS ZORGVULDIG. DEZE MODUS IS ENKEL GESCHIKT VOOR LITHIUMBATTERIJEN VAN 12 VOLT. LITHIUM-IONBATTERIJEN WORDEN OP VERSCHILLENDE MANIEREN GEMAAKT EN BEVATTEN NIET ALTIJD EEN BATTERIJBEHEERSYSTEEM (BMS). RAADPLEEG DE FABRIKANT VAN DE LITHIUMBATTERIJ ALVORENS U ZE OPLAADT EN VRAAG NAAR DE AANBEVOLEN LAADSNELHEDEN EN SPANNINGEN. SOMMIGE LITHIUM-IONBATTERIJEN KUNNEN INSTABIEL ZIJN EN ZIJN NIET GESCHIKT OM OP TE LADEN.

De batterij aansluiten.

Steek de wisselstroomstekker pas in wanneer alle andere verbindingen gemaakt zijn. Controleer de correcte polariteit van de poolklemmen op de batterij. De positieve poolklem is doorgaans gemarkeerd met de letters of symbolen POS, P of +. De negatieve poolklem is doorgaans gemarkeerd met de letters of symbolen NET, N of -. Maak geen verbindingen met de carburator, de brandstofleidingen of dunne plaatstalen onderdelen. De instructies hieronder gelden voor een systeem met negatieve aarding (meest voorkomend). Als uw wagen positief geaard is (heel uitzonderlijk), volg onderstaande instructies dan in omgekeerde volgorde.

1.) Verbind de positieve (rode) batterijklem of aansluitkabel met oog met de positieve pool (POS, P of +) van de batterij.
2.) Verbind de negatieve (zwarte) batterijklem of aansluitkabel

met oog met de negatieve pool (NEG, N of -) van de batterij.

3.) Sluit de wisselstroomstekker van de batterijlader aan op een geschikt stopcontact. Draai u van de batterij weg terwijl u deze aansluiting maakt.
4.) Wanneer u de batterijlader loskoppelt, ga dan in de tegenovergestelde volgorde te werk en verwijder eerst de negatieve klem (of de positieve bij positief geaarde systemen).

Begin het laden.

1.) Controleer de spanning en samenstelling van de batterij.
2.) Controleer of u de batterijklemmen of aansluitkabels met oog correct hebt aangesloten en of de wisselstroomstekker van de lader in een stopcontact zit.
3.) De lader begint in Standby-modus en er licht een oranje led op. In de modus ‘Standby’ levert de lader geen stroom.
4.) Druk de ‘mode’-toets in om de geschikte laadmodus te kiezen (drie seconden lang ingedrukt houden om een geavanceerde laadmodus te selecteren) in functie van de spanning en samenstelling van uw batterij.
5.) De modus-led licht op bij de gekozen laadmodus en de laadledlampjes lichten op (naargelang de gezondheid van de batterij) om aan te geven dat het laadproces van start is gegaan.
6.) De lader kan nu lange tijd verbonden blijven met de batterij voor onderhoudsladen.

Meer inzicht in de laadledlampjes.

De lader heeft vier (4) laadledlampjes: 25%, 50%, 75% en 100%. Die laadledlampjes geven de laadtoestand (SOC) van de aangesloten batterij aan. Zie onderstaande verklaring:

LED Verklaring
25%rode led25% 50% 75% 100%	Het laadledlampje van 25% pulseert langzaam wanneer de batterij minder dan 25% is opgeladen. Wanneer de batterij voor 25% is opgeladen, blijft de rode led continu branden.
50%rode led25% 50% 75% 100%	Het laadledlampje van 50% pulseert langzaam wanneer de batterij minder dan 50% is opgeladen. Wanneer de batterij voor 50% is opgeladen, blijft de rode led continu branden.
75%gele led25% 50% 75% 100%	Het laadledlampje van 75% pulseert langzaam wanneer de batterij minder dan 75% is opgeladen. Wanneer de batterij voor 75% is opgeladen, blijft de gele led continu branden.
100%groene led25% 50% 75% 100%	Het laadledlampje van 100% pulseert langzaam wanneer de batterij minder dan 100% is opgeladen. Wanneer de batterij volledig is opgeladen, blijft de groene led continu branden en gaan de laadledlampjes van 25%, 50% en 75% uit.
Groene onderhouds-led25% 50% 75% 100%	Tijdens het onderhoudsladen pulseert de led van 100% langzaam. Wanneer de batterij volledig bijgeladen is, blijft het 100%-lampje continu groen branden. De lader kan voor onbepaalde duur met de batterij verbonden blijven.

Inzicht in geavanceerde diagnostiek.

'Advanced Diagnostics' wordt gebruikt bij de weergave van fouttoestanden. Die weergave heeft de vorm van een reeks knipperlichtjes die u meer informatie geven over de fout en mogelijke oplossingen. Alle fouttoestanden worden weergeven door de error-led en standby-led, die afwisselend knipperen. Het aantal keren dat de lampjes knipperen vertelt iets meer over een mogelijke fouttoestand (behalve omgekeerde polariteit en lage spanning).

Fout Reden/Oplossing
Een keer knipperen	Batterij behoudt lading niet. Laat de batterij nakijken door een professional.
Twee keer knipperen	Mogelijke kortsluiting in de batterij. Laat de batterij nakijken door een professional.
Drie keer knipperen	De batterijspanning is te hoog voor de geselecteerde laadmodus. Controleer de batterij en de laadmodus.
Continu brandende error-led	Omgekeerde polariteit. Keer de verbindingen aan de batterij om.
Continu brandende oranje led	De batterijspanning is te laag om de lading te detecteren of de lader levert stroom. Jumpstart de batterij om de batterijspanning te verhogen.

Geheugen

Keert terug naar de dichtstbijzijnde modus na het herstarten.

Interactief

Wijzigt het laadproces op basis van organische feedback van de batterij.

Herstel

Laadt de batterij in pulsen met hoge spanning wanneer een lage spanning, sulfatering of capaciteitsverlies wordt gedetecteerd.

Veilig

Beschermt tegen omgekeerde polariteit, vonken, overladen, overspanning, open circuits, kortsluiting en oververhitting.

Snel

Laadt twee keer sneller dan klassieke batterijladers.

Compensatie

Vlakt verschillen in de AC-netspanning uit voor een consequent laadproces.

Robuust

Bestand tegen vuil, water, uv-stralen, impacts en samenpersing.

Compact

Hoogfrequente energieconversie voor ultracompacte, lichte en draagbare lader.

Stop-start

Neutraliseert toenemende cyclische energiebehoeften op batterijen in microhybridevoertuigen.

Firewall

Meervoudige veiligheidsbarrière die abnormale en onveilige toestanden uitsluit.

Optimalisering

Stabiliseert de interne samenstelling van de batterij voor meer prestaties en levensduur.

Maintenance Plus

Houdt de batterij volledig opgeladen zonder ze te overladen, zodat de lader veilig aangesloten kan blijven.

Energiebesparing

Minimaliseert het energieverbruik wanneer het volledige vermogen niet nodig is.

Controle van de laadstatus

De laadledlampjes controleren op dynamische wijze de hypergeavanceerde batterijen wanneer een lading sneller gaat dan de laadstroom.

Diagnose

Intuïtief visueel diagnose-instrument om omgekeerde polariteit, een ontoereikende spanning en beschadigde batterijen te detecteren.

CANBUS

Stelt de laadpoort automatisch in staat om CANBUS-systemen op te laden.

Thermische monitor

Interne temperatuursensoren passen de lading aan het omgevingsklimaat aan.

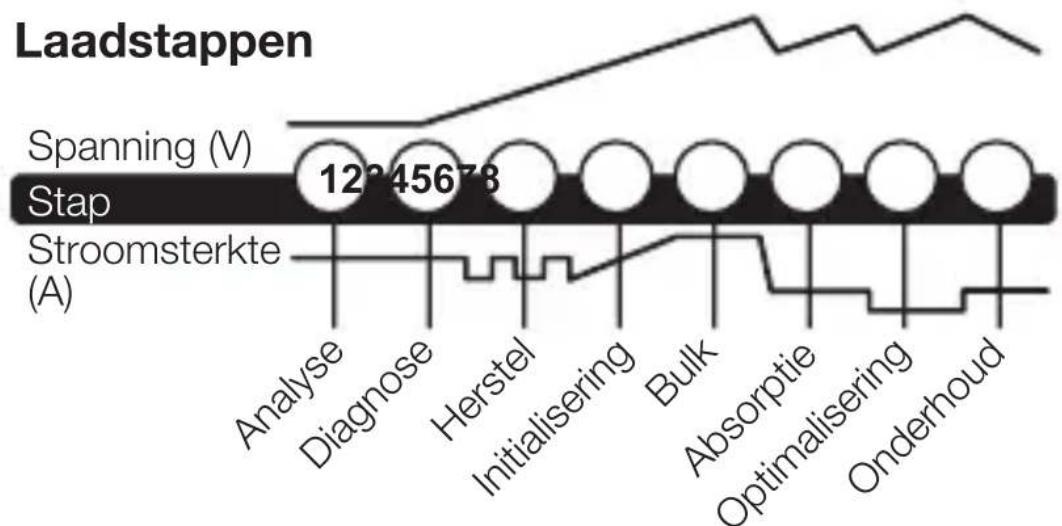

Stap 1 & 2: Analyse & diagnose

Controleert de oorspronkelijke toestand van de batterij, inclusief spanning, laadstatus en gezondheid, om te bepalen of de batterij stabiel genoeg is voor het laadproces.

Stap 3: Herstel

Initialiseert het herstellende desulfateringsproces (indien nodig) voor sterk ontladen of gesulfateerde batterijen door kleine hoeveelheden stroom te pulseren.

Stap 4: Initialisering

Start het laadproces met een zachte lading.

Stap 5: Bulk

Start het snellaadproces naargelang de toestand van de batterij en geeft ze 80% van haar capaciteit terug.

Stap 6: Absorptie

Brengt het laadniveau op 90% door kleine hoeveelheden stroom af te geven om de batterij op een veilige, efficiënte manier op te laden. Zo is er minder kans dat de batterij vergast en dat is cruciaal voor de levensduur van de batterij.

Stap 7: Optimalisering

Voltooit het laadproces en brengt de batterij op haar maximale capaciteit. In deze stap gebruikt de lader meerlagige laadprofielen om de capaciteit ten volle terug te winnen en de specifieke dichtheid van de batterij te optimaliseren voor een langere gebruikstijd en betere

prestaties. De lader schakelt over op onderhoud als de batterij aan de lader laat weten dat er meer stroom nodig is.

Stap 8: Onderhoud

Controleert de batterij voortdurend om te bepalen wanneer het onderhoudsladen moet worden gestart. Als de batterijspanning onder een bepaalde drempel zakt, herstart de lader de onderhoudscyclus tot de spanning weer

optimaal is. Vervolgens schakelt hij de laadcyclus uit. De cyclus tussen optimalisering en onderhoud wordt tot in het oneindige herhaald om de batterij op haar volle laadniveau te houden. De batterijlader kan veilig aangesloten blijven zonder het risico op overladen.

Laadtijden.

De geschatte laadtijd voor een batterij wordt hieronder weergegeven. De grootte (Ah) en ontlaaddiepte (DOD) van de batterij hebben een grote invloed op deze laadtijd. De laadtijd is gebaseerd op het laadproces van een gemiddelde ontlaaddiepte tot een volledig opgeladen batterij en dient louter ter informatie. De werkelijke gegevens kunnen verschillen als gevolg van de batterijomstandigheden. De tijd nodig om een normaal ontladen batterij op te laden is gebaseerd op een DOD van 50%.

Batterijgrootte Ah	Geschatte laadtijd in uren
	6V	12VAh
8	3.6	3.6
12	5.5	5.5
18	8.2	8.2
24	10.9	10.9
40	18.2	18.2

Technische specificaties.

Invoerspanning AC:	220-240, 50-60Hz
Werkspanning AC:	220-240, 50-60Hz
Efficiëntie:	85% Ongeveer
Stroom:	30W Max
Laadspanning:	Diversen
Laagspanningsdetectie:	1.1A (12V),1.1A (6V)
Stroomlek:	2V (12V), 2V (6V)
Omgevingstemperatuur:	<5mA
Type lader:	0°C to +40°C
Type batterijen:	8 stappen, intelligente lader
Batterijsamenstelling:	6V & 12V
Aantal banken:	Wet, Gel, MF, CA, EFB,AGM & LIB
Batterijcapaciteit:	2-40Ah (12V), 2-40Ah (6V),Houdt het niveau van allebatterijen op peil, ongeachtde afmetingen
Bescherming van de behuizing:	IP65
Koeling:	Natuurlijke convectie
Afmetingen (L x B x H):	6.02 x 2.5 x 1.5 Duim
Gewicht:	0.81 Pond
