BRUKSANVISNING TEPB 19180 RT CED METABO

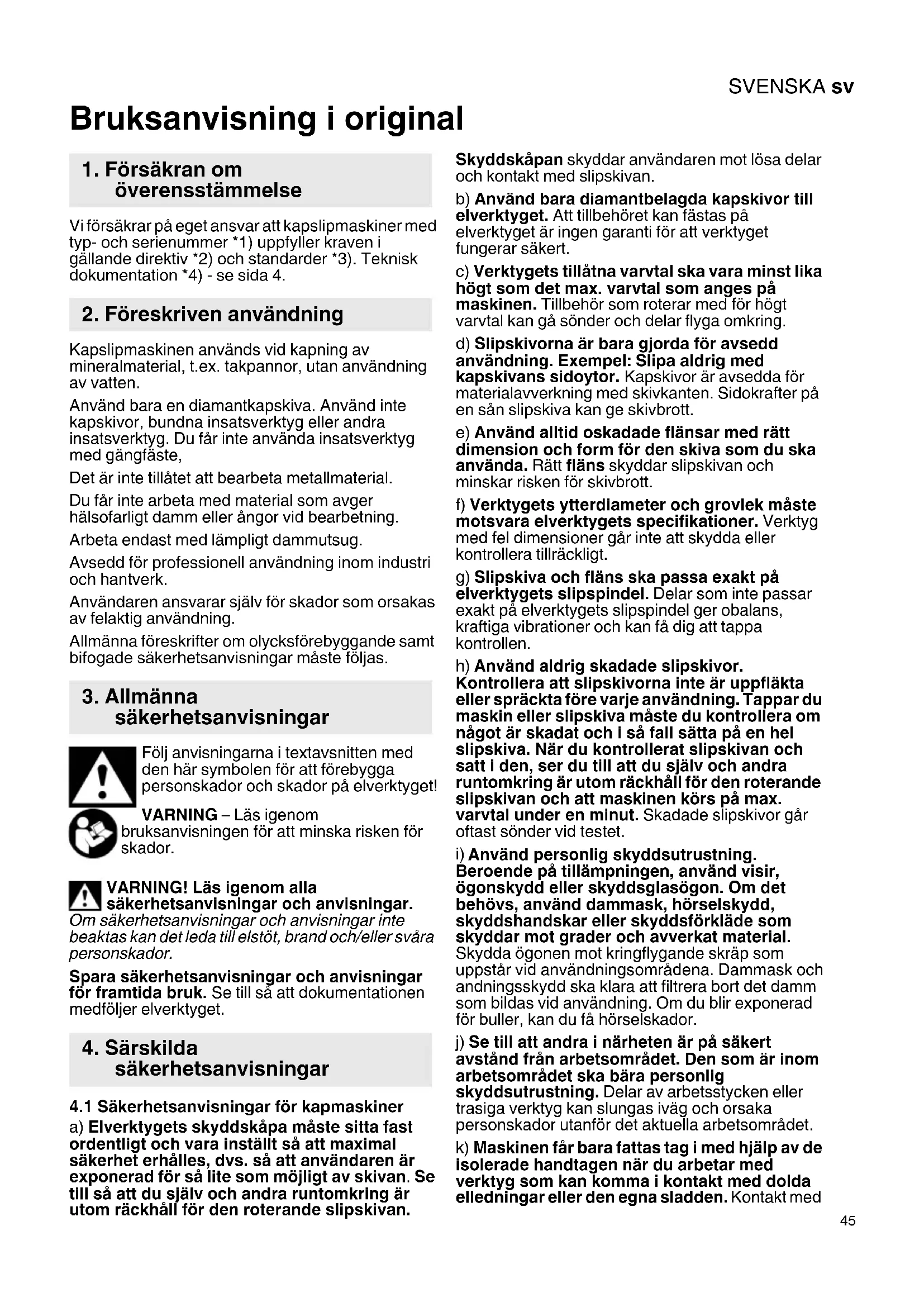

Bruksanvisning i original Vi försäkrar på eget ansvar att kapslipmaskiner med typ- och serienummer *1) uppfyller kraven i gällande direktiv *2) och standarder *3). Teknisk dokumentation *4) - se sida 4. Kapslipmaskinen används vid kapning av mineralmaterial, t.ex. takpannor, utan användning av vatten. Använd bara en diamantkapskiva. Använd inte kapskivor, bundna insatsverktyg eller andra insatsverktyg. Du får inte använda insatsverktyg med gängfäste, Det är inte tillåtet att bearbeta metallmaterial. Du får inte arbeta med material som avger hälsofarligt damm eller ångor vid bearbetning. Arbeta endast med lämpligt dammutsug. Avsedd för professionell användning inom industri och hantverk. Användaren ansvarar själv för skador som orsakas av felaktig användning. Allmänna föreskrifter om olycksförebyggande samt bifogade säkerhetsanvisningar måste följas. Följ anvisningarna i textavsnitten med den här symbolen för att förebygga personskador och skador på elverktyget! VARNING – Läs igenom bruksanvisningen för att minska risken för skador. VARNING! Läs igenom alla säkerhetsanvisningar och anvisningar. Om säkerhetsanvisningar och anvisningar inte beaktas kan det leda till elstöt, brand och/eller svåra personskador. Spara säkerhetsanvisningar och anvisningar för framtida bruk. Se till så att dokumentationen medföljer elverktyget.

4.1 Säkerhetsanvisningar för kapmaskiner

a) Elverktygets skyddskåpa måste sitta fast ordentligt och vara inställt så att maximal säkerhet erhålles, dvs. så att användaren är exponerad för så lite som möjligt av skivan. Se till så att du själv och andra runtomkring är utom räckhåll för den roterande slipskivan. Skyddskåpan skyddar användaren mot lösa delar och kontakt med slipskivan. b) Använd bara diamantbelagda kapskivor till elverktyget. Att tillbehöret kan fästas på elverktyget är ingen garanti för att verktyget fungerar säkert. c) Verktygets tillåtna varvtal ska vara minst lika högt som det max. varvtal som anges på maskinen. Tillbehör som roterar med för högt varvtal kan gå sönder och delar flyga omkring. d) Slipskivorna är bara gjorda för avsedd användning. Exempel: Slipa aldrig med kapskivans sidoytor. Kapskivor är avsedda för materialavverkning med skivkanten. Sidokrafter på en sån slipskiva kan ge skivbrott. e) Använd alltid oskadade flänsar med rätt dimension och form för den skiva som du ska använda. Rätt fläns skyddar slipskivan och minskar risken för skivbrott. f) Verktygets ytterdiameter och grovlek måste motsvara elverktygets specifikationer. Verktyg med fel dimensioner går inte att skydda eller kontrollera tillräckligt. g) Slipskiva och fläns ska passa exakt på elverktygets slipspindel. Delar som inte passar exakt på elverktygets slipspindel ger obalans, kraftiga vibrationer och kan få dig att tappa kontrollen. h) Använd aldrig skadade slipskivor. Kontrollera att slipskivorna inte är uppfläkta eller spräckta före varje användning. Tappar du maskin eller slipskiva måste du kontrollera om något är skadat och i så fall sätta på en hel slipskiva. När du kontrollerat slipskivan och satt i den, ser du till att du själv och andra runtomkring är utom räckhåll för den roterande slipskivan och att maskinen körs på max. varvtal under en minut. Skadade slipskivor går oftast sönder vid testet.

Använd personlig skyddsutrustning. Beroende på tillämpningen, använd visir, ögonskydd eller skyddsglasögon. Om det behövs, använd dammask, hörselskydd, skyddshandskar eller skyddsförkläde som skyddar mot grader och avverkat material. Skydda ögonen mot kringflygande skräp som uppstår vid användningsområdena. Dammask och andningsskydd ska klara att filtrera bort det damm som bildas vid användning. Om du blir exponerad för buller, kan du få hörselskador. j) Se till att andra i närheten är på säkert avstånd från arbetsområdet. Den som är inom arbetsområdet ska bära personlig skyddsutrustning. Delar av arbetsstycken eller trasiga verktyg kan slungas iväg och orsaka personskador utanför det aktuella arbetsområdet. k) Maskinen får bara fattas tag i med hjälp av de isolerade handtagen när du arbetar med verktyg som kan komma i kontakt med dolda elledningar eller den egna sladden. Kontakt med

2. Föreskriven användning

säkerhetsanvisningar

strömförande ledning kan spänningssätta maskinens metalldelar, så att du får en stöt. l) Se till så att sladden inte kommer nära roterande delar. Tappar du kontrollen över maskinen kan sladden kapas eller snos in så att din hand eller arm dras in i roterande delar. m) Lägg aldrig ifrån dig elverktyget förrän roterande delar stannat helt. Roterande delar kan komma i kontakt med underlaget, så att du tappar kontrollen över elverktyget. n) Elverktyget får aldrig vara igång när du bär det. Kommer roterande delar i kontakt med klädesplagg kan de haka fast och borra in sig i kroppen. o) Rengör ventilationsöppningarna på elverktyget regelbundet. Motorfläkten suger in damm i huset, för mycket avlagringar av metalldamm kan ge elstötar. p) Använd inte elverktyg i närheten av brännbara material. Gnistor kan antända materialet. q) Använd aldrig verktyg som kräver skärvätska. Vatten och andra flytande kylmedel kan ge elstötar.

4.2 Kast och motsvarande

säkerhetsanvisningar Kast är en plötslig reaktion på grund av att slipskivan hakar fast eller nyper. Ihakningen eller nypet gör att den roterande delen får ett abrupt stopp. Det slungar elverktyget okontrollerat mot verktygets rotationsriktning vid blockeringen. Om t.ex. en slipskiva hakar fast eller nyper i arbetsstycket, kan slipskivskanten som sitter fast spräcka slipskivan eller ge ett kast. Slipskivan rör sig då mot eller från användaren, allt beroende på skivans rotationsriktning vid blockeringen. Det kan även leda till skivsprängning. Ett kast beror helt och hållet på felaktig användning av elverktyget. Det kan förhindras med hjälp av försiktighetsåtgärderna nedan. a) Håll fast elverktyget ordentligt och inta en kroppsställning som gör att du kan parera kastrekylen med armarna. Använd alltid stödhandtaget när det är på, så att du får så bra kontroll som möjligt över kast och reaktioner vid drift. Med rätt åtgärder kan du som användare få kontroll över kastrekyler och motriktade krafter. b) Håll aldrig handen nära roterande verktyg. Verktyget kan röra sig över handen om du får ett kast. c) Undvik området framför och bakom den roterande kapskivan. Kastet slungar elverktyget i motsatt riktning mot slipskivans rotationsriktning vid blockeringen. d) Var extra försiktig i närheten av hörn, skarpa kanter osv. Se till så att verktyget inte studsar mot arbetsstycket och nyper. Roterande verktyg har lätt att nypa om de studsar vid hörn och skarpa kanter. Det kan få dig att tappa kontrollen eller ge kast. e) Använd aldrig sågkedjor, tandade sågklingor eller segmenterade diamantskivor vars slitsar är mer än 10 mm breda. Sådana verktyg ger ofta kast eller får dig att tappa kontrollen över elverktyget. f) Se till så att kapskivan inte nyper eller får för stor tryckkraft. Gör inte för djupa kap. Överbelastar du kapskivan ökar belastningen och risken för att skivan blir stukad eller nyper, vilket kan ge kast eller skivbrott. g) Om skivan nyper eller om du avbryter arbetet, slår du av maskinen och håller den stilla tills skivan stannat helt. Försök aldrig dra loss kapskivan ur skåran när skivan roterar, det kan ge ett kast. Hitta och åtgärda orsaken till att skivan nöp. h) Slå inte på elverktyget när det sitter i arbetsstycket. Låt kapskivan varva upp till max. varvtal innan du försiktigt fortsätter kapningen. Annars kan skivan haka i, hoppa ur arbetsstycket eller ge ett kast.

i) Palla upp plattor eller stora arbetsstycken, så

minskar risken för kast på grund av att kapskivan nyper. Stora arbetsstycken kan böja sig av sin egen vikt. Palla upp arbetsstycket på båda sidor, både vid kapstället och kanten. j) Var extra försiktig när du ”instickskapar” i befintliga väggar eller andra ställen utan insyn. Kapskivan kan vid insticket orsaka kast vid kapning genom gas-, vatten- eller elledningar eller andra föremål.

4.3 Övriga säkerhetsanvisningar:

VARNING! – Använd alltid skyddsglasögon. Använd lämpligt andningsskydd. Använd bara en diamantkapskiva. Det är inte tillåtet att använda flera diamantkapskivor. Använd inga bundna skivor. Använd hörselskydd. VARNING – Elverktyget ska alltid användas med båda händerna. Använd elastiska mellanlägg om de följer med som en nödvändig del av slipmediet. Följ verktygs- och tillbehörstillverkarens anvisningar! Skydda verktygen mot fett och slag! Förvara och hantera verktygen helt enligt tillverkarens anvisningar. Säkra arbetsstycket så att det ligger stadigt och inte glider, t.ex. med spänntving. Palla upp stora arbetsstycken ordentligt. Skadade, ej runda eller vibrerande verktyg får ej användas.SVENSKA sv

Kontrollera att det inte finns några el-, vatten-, eller gasledningar på det ställe som ska bearbetas (använd t.ex. en metalldetektor). Försök att inte skada gas-, vatten- och elledningar samt bärande väggar. Dra alltid ur kontakten före inställning, omriggning eller underhåll. Byt ut skadade eller spruckna stödhandtag. Använd aldrig maskinen med trasigt stödhandtag. Före användning måste man alltid kontrollera att det inte fattas några delar eller så att delarna inte är slitna, trasiga, spräckta eller skadade. En skyddskåpa med brister eller som inte är intakt får inte användas. Använd endast medlevererat spännmaterial. Minska belastning genom damm: VARNING - Vissa typer av damm som genereras vid sandpappersslipning, slipning, borrning och andra arbeten innehåller kemikalier som kan orsaka cancer, fosterskador eller andra fortplantningsstörningar. Till dessa kemikalier hör bland annat följande: - Bly av blyhaltig färg. - Mineraliskt damm i murstenar, cement och andra murmaterial. - Arsenik och krom i kemiskt behandlat trä. Den risk som du utsätts för beror på hur ofta du genomför denna typ av arbeten. För att minska belastningen genom dessa kemikalier: Arbeta i ett ordentligt ventilerat område och använd godkänd skyddsutrustning, t.ex. dammask som utvecklats speciellt för filtrering av mikroskopiska partiklar. Detta gäller även för damm från andra material, t.ex. vissa trätyper (som ek- eller bokdamm), metaller, asbest. Andra sjukdomar är t.ex. allergiska reaktioner och andningsbesvär. Låt inte damm hamna i din kropp. Följ gällande bestämmelser för respektive material, personal, arbete och användningsplats (t.ex. regler för olycksförebyggande, avfallshantering). Samla upp partiklarna på den plats där de uppstår, undvik att de lagras i den omgivande miljön. Till speciella arbetsuppgifter ska man använda lämpliga tillbehör. På så sätt hamnar färre partiklar okontrollerat i omgivningen. Anslut lämpligt dammutsug. Minska dammbelastningen genom att vidta följande åtgärder: - Rikta inte partiklarna från maskinen eller maskinens frånluftsflöde mot dig själv, mot personer i närheten eller mot avlagrat damm. - Använd en utsugsanordning och/eller en luftrenare. - Sörj för god ventilation på arbetsplatsen och dammsug för att hålla rent. Sopning eller luftblåsning kan göra så att damm virvlas upp. - Dammsug eller tvätta skyddskläder. Kläder ska inte blåsas, slås eller borstas rena. Se sida 2. 1 Spak på vinkelslipmaskin (för montering och justering av skyddskåpa) 2 Utsugskåpa 3 Pil - maskinen får endast dras i pilriktningen 4 Handtag på vinkelslipmaskin * 5Strömbrytare* 6 Elektronikindikering * 7 Utsugsanslutning 8 Stödhandtag (på vinkelslip) * 9 Förlängningsdel 10 Spindellåsningsknapp (på vinkelslip) * 11 Hjul (för fastsättning på arbetsstycket) 12 Rotationsriktningspil (diamantkapskivans rotationsriktning) 13 Spindel (på vinkelslip) * 14 Stödfläns (på vinkelslip) * 15 Två distansbrickor 16 Diamantkapskiva * 17 Tvåhålsmutter 18 Tappnyckel

• ingår inte/beror på utrustning Före alla omriggningsarbeten: Dra ut kontakten ur uttaget. Maskinen ska vara av och spindeln ska ha stannat. Kontrollera först att den spänning och frekvens som anges på märkskylten överensstämmer med den nätström du ska använda. Förkoppla alltid en jordfelsbrytare (RCD) med en max. aktiveringsström på 30 mA.

6.1 Sätta fast utsugskåpan på

vinkelslipmaskinen Se sid. 2, fig. A och B.

1. Tryck ned spaken (1) och håll den intryckt.

2. Sätt fast utsugskåpan (2) i den position som

visas på vinkelslipmaskinen (se sid. 2, fig. A.).

3. Tryck spaken (1) och vrid utsugskåpan (2) så att

vinkelslipmaskinen pekar i den riktning som visas (se sid. 2, fig. B.)

4. Släpp spaken (1) och vrid utsugskåpan (2) tills

spaken (1) snäpper fast.

5. Kontrollera att utsugskåpan sitter fast ordentligt:

Spaken (1) måste ha snäppt fast och det får inte gå att vrida på utsugskåpan (2). Sätta på stödhandtaget Arbeta bara med påsatt stödhandtag (8)! Skruva fast stödhandtaget (8) tillsammans med förlängningsdelen (9) på vinkelslipmaskinen.

6.2 Montera dammutsug

Arbeta endast med lämpligt dammutsug: anslut ett lämpligt utsug (beakta nationella föreskrifter) på utsugsstosen (7). För en optimal utsugning använder du anslutningsmuff 6.30796 och ett utsug med automatisk filterrengöring.

Vi rekommenderar att du använder antistatisk Ø 35 mm-sugslang. Före alla omriggningsarbeten: Dra ut kontakten ur uttaget. Maskinen ska vara av och spindeln ska ha stannat.

7.1 Sätta på diamantkapskiva

1. Tryck på spindellåsningsknappen (10) och vrid

spindeln (13) tills låsknappen snäpper i.

2. Sätt på stödflänsen (14) på spindeln (följer med

vinkelslipen). Den sitter rätt när det inte går att vrida på den på den låsta spindeln.

3. Sätt fast de 2 distansbrickorna (15) på

4. Lägg en diamantkapskiva (16) på

distandsbrickan (15). Ta hänsyn till rotationsriktningen. Rätt rotationsriktning anges med hjälp av pilar på diamantkapskivan och utsugskåpan (rotationsriktningspil (12)).

5. Se till att tvåhålsmuttern (17) och spindeln (13)

till vinkelslipmaskinen passar med varandra: märkningen på tvåhålsmuttern och gänguppgifterna på vinkelslipmaskinens märkskylt måste stämma överens (M14 resp. 5/ 8“).

6. Skruva på tvåhålsmuttern (17).

7. Tryck ned spindellåsningsknappen (10) och håll

8. Dra åt tvåhålsmuttern (17) ordentligt med

10.Vrid diamantkapskivan (16) för hand - den får inte beröra eller stryka mot utsugskåpan (2).

Hantera alltid maskinen med två händer. Slå på maskinen först, lägg sedan an verktyget mot arbetsstycket. Undvik oavsiktlig start: slå alltid av strömbrytaren när du drar ut kontakten ur uttaget eller om strömmen bryts. Undvik att maskinen virvlar upp eller suger in damm eller spån. När du slår av maskinen, lägg inte ifrån dig den förrän motorn stannat. Tillfällig inkoppling (med dödmansfunktion) Inkoppling: Skjut strömbrytaren (5) framåt och tryck den (5) sedan uppåt. Stopp: Släpp upp strömbrytaren (5).

8.2 Jobba med maskinen

Håll alltid maskinen ordentligt med båda händerna på vinkelslipmaskinens huvudhandtag (4) och på extrahandtaget (8) och styr den. Maskinen får endast dras i pilriktningen (3). (Se sidan 2, fig. C.)

1. Placera skyddskåpan med hjulen (11) på

arbetsstycket utan att diamantkapskivan (16) berör arbetsstycket.

2. Slå på maskinen och avvakta tills max. varvtal

3. Vrid maskinen långsamt och försiktigt nedåt runt

hjulaxeln: diamantkapskivan (16) tränger in i arbetsstycket.

4. Maskinen får endast dras i pilriktningen (3)

(arbeta i motsatt riktning). Annars finns det risk att maskinen hoppar ut okontrollerat ur skåran. Jobba med lagom matning som är anpassad till materialet du bearbetar. För en optimal utsugning är det viktigt att hjulen (11) berör arbetsstycket.

5. När snittet är klart slår du av maskinen och håller

den stadigt tills diamantkapskivan stannat. Försök aldrig dra loss diamantkapskivan ur skåran när skivan roterar, det kan ge ett kast.

6. Lägg ifrån dig maskinen.

Före användning måste man alltid kontrollera att det inte fattas några delar eller så att delarna inte är slitna, trasiga, spräckta eller skadade. En skyddskåpa med brister eller som inte är intakt får inte användas. Märkbart långsammare arbetsresultat och ökad frammatningskraft är tecken på att diamantkapskivan blivit slö. En diamantkapskiva som blivit slö kan skärpas genom att man utför korta snitt i abrasiva material som kalksandsten. Under bearbetning kan partiklar avlagras på insidan av elverktyget. Detta påverkar kylningen av verktyget negativt. Ledande avlagringar kan påverka elverktygets skyddsisolering och orsaka elektriska faror. Sug upp eller blås ut damm med torr luft från ventilationsöppningarna på fram- och baksidan av verktyget grundligt och med jämna mellanrum. Koppla först elverktyget från strömmen och bär skyddsglasögon och andningsmask. Se till att utsugning sker korrekt i samband med urblåsning. Maskinen arbetar inte.Den elektriska signalindikeringen (6) blinkar. Återstartspärren har löst ut. Om stickkontakten ansluts när maskinen är tillkopplad eller om strömförsörjningen återställs efter ett

11. FelåtgärderSVENSKA sv

avbrott startar inte maskinen. Slå av och på maskinen igen. Använd bara Metabo-originaltillbehör. Använd endast tillbehör som uppfyller kraven och specifikationerna i den här bruksanvisningen. Max. tillåten grovlek för diamantkapskivan är 3 mm (1/8“). Använd inga segmenterade diamantkapskivor med segmentspår >10 mm. Vid användning av segmenterade diamantkapskivor är endast negativa segmentskärvinklar tillåtna. Ett komplett tillbehörssortiment hittar du på www.metabo.com eller i katalogen. Reparation av elverktyg får endast utföras av behörig elektriker! En defekt nätanslutningskabel får endast ersättas med en av Metabos särskilda originalnätanslutningskablar, som kan beställas från Metabo-service. Metabo-elverktyg som behöver repareras ska skickas till din Metabo-återförsäljare. För adresser, se www.metabo.com. Du kan hämta reservdelslistor på www.metabo.com. Följ nationella miljöföreskrifter för omhändertagande och återvinning av uttjänta maskiner, förpackningar och tillbehör. Gäller endast för EU-länder: Släng inte uttjänta elverktyg i hushållssoporna! Enligt Europaparlamentets och rådets direktiv 2012/19/EU om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och införli- vande i den nationella lagstiftningen ska elektriska verktyg samlas in separat och återvinnas på ett miljövänligt sätt. Förklaringar till uppgifterna finns på sida 3. Med reservation för tekniska ändringar. Ø = max. tillåten diameter på diamantkapskivan

max = max. tillåten tjocklek på diamantkapskivan M = Spindelgänga l = Slipspindellängd

max = Max. snittdjup n = Tomgångsvarvtal (maxvarvtal)

= Nominell effektförbrukning

= Utgångseffekt m = Vikt utan sladd Mätvärdena är uppmätta enligt EN 60745. Maskinen har skyddsklass II ~ Växelström I de tekniska specifikationerna ovan tas även hänsyn till toleranserna (i enlighet med gällande standarder). Utsläppsvärden Dessa värden medger en bedömning av elverktygets utsläpp samt jämförelse med andra eldrivna verktyg. Beroende på förhållandena, elverktygets skick och hur verktygen används kan de faktiska värdena vara högre eller lägre. Räkna även med pauser och perioder med lägre belastning. Använd de uppskattade värdena för att ta fram skyddsåtgärder för användaren, t.ex. organisatoriska åtgärder. Totalt vibrationsvärde (vektorsumma i tre riktningar) räknas fram enligt EN 60745:

= vibrationsemissionsvärde

= Onoggrannhet (vibrationer) Typisk A-värderad bullernivå

= Onoggrannhet Använd hörselskydd!
