MANUAL DE UTILIZADOR TEPB 19180 RT CED METABO

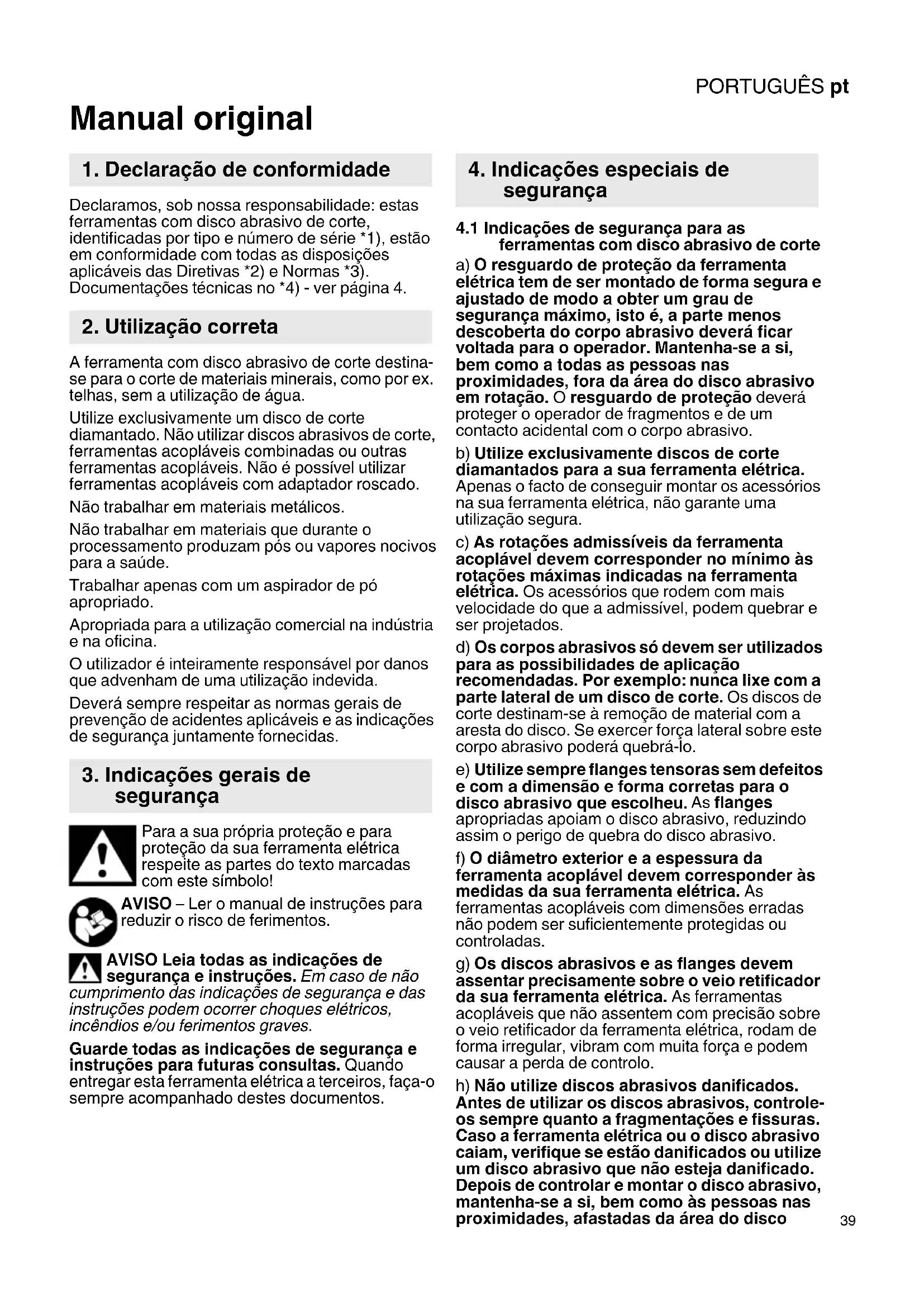

Manual original Declaramos, sob nossa responsabilidade: estas ferramentas com disco abrasivo de corte, identificadas por tipo e número de série *1), estão em conformidade com todas as disposições aplicáveis das Diretivas *2) e Normas *3). Documentações técnicas no *4) - ver página 4. A ferramenta com disco abrasivo de corte destina- se para o corte de materiais minerais, como por ex. telhas, sem a utilização de água. Utilize exclusivamente um disco de corte diamantado. Não utilizar discos abrasivos de corte, ferramentas acopláveis combinadas ou outras ferramentas acopláveis. Não é possível utilizar ferramentas acopláveis com adaptador roscado. Não trabalhar em materiais metálicos. Não trabalhar em materiais que durante o processamento produzam pós ou vapores nocivos para a saúde. Trabalhar apenas com um aspirador de pó apropriado. Apropriada para a utilização comercial na indústria e na oficina. O utilizador é inteiramente responsável por danos que advenham de uma utilização indevida. Deverá sempre respeitar as normas gerais de prevenção de acidentes aplicáveis e as indicações de segurança juntamente fornecidas. Para a sua própria proteção e para proteção da sua ferramenta elétrica respeite as partes do texto marcadas com este símbolo! AVISO – Ler o manual de instruções para reduzir o risco de ferimentos. AVISO Leia todas as indicações de segurança e instruções. Em caso de não cumprimento das indicações de segurança e das instruções podem ocorrer choques elétricos, incêndios e/ou ferimentos graves. Guarde todas as indicações de segurança e instruções para futuras consultas. Quando entregar esta ferramenta elétrica a terceiros, faça-o sempre acompanhado destes documentos.

4.1 Indicações de segurança para as

ferramentas com disco abrasivo de corte a) O resguardo de proteção da ferramenta elétrica tem de ser montado de forma segura e ajustado de modo a obter um grau de segurança máximo, isto é, a parte menos descoberta do corpo abrasivo deverá ficar voltada para o operador. Mantenha-se a si, bem como a todas as pessoas nas proximidades, fora da área do disco abrasivo em rotação. O resguardo de proteção deverá proteger o operador de fragmentos e de um contacto acidental com o corpo abrasivo. b) Utilize exclusivamente discos de corte diamantados para a sua ferramenta elétrica. Apenas o facto de conseguir montar os acessórios na sua ferramenta elétrica, não garante uma utilização segura. c) As rotações admissíveis da ferramenta acoplável devem corresponder no mínimo às rotações máximas indicadas na ferramenta elétrica. Os acessórios que rodem com mais velocidade do que a admissível, podem quebrar e ser projetados. d) Os corpos abrasivos só devem ser utilizados para as possibilidades de aplicação recomendadas. Por exemplo: nunca lixe com a parte lateral de um disco de corte. Os discos de corte destinam-se à remoção de material com a aresta do disco. Se exercer força lateral sobre este corpo abrasivo poderá quebrá-lo. e) Utilize sempre flanges tensoras sem defeitos e com a dimensão e forma corretas para o disco abrasivo que escolheu. As flanges apropriadas apoiam o disco abrasivo, reduzindo assim o perigo de quebra do disco abrasivo. f) O diâmetro exterior e a espessura da ferramenta acoplável devem corresponder às medidas da sua ferramenta elétrica. As ferramentas acopláveis com dimensões erradas não podem ser suficientemente protegidas ou controladas. g) Os discos abrasivos e as flanges devem assentar precisamente sobre o veio retificador da sua ferramenta elétrica. As ferramentas acopláveis que não assentem com precisão sobre o veio retificador da ferramenta elétrica, rodam de forma irregular, vibram com muita força e podem causar a perda de controlo. h) Não utilize discos abrasivos danificados. Antes de utilizar os discos abrasivos, controle- os sempre quanto a fragmentações e fissuras. Caso a ferramenta elétrica ou o disco abrasivo caiam, verifique se estão danificados ou utilize um disco abrasivo que não esteja danificado. Depois de controlar e montar o disco abrasivo, mantenha-se a si, bem como às pessoas nas proximidades, afastadas da área do disco

1. Declaração de conformidade

2. Utilização correta

3. Indicações gerais de

4. Indicações especiais de

segurançaPORTUGUÊSpt

abrasivo em rotação e deixe o aparelho a funcionar durante um minuto, com rotações máximas. Por norma, os discos abrasivos danificados quebram durante este período de teste.

i) Use equipamento de proteção pessoal.

Consoante a utilização use máscara integral de proteção, proteção para os olhos ou óculos de proteção. Sempre que necessário, use máscara antipoeiras, proteção auditiva, luvas de proteção ou aventais especiais para manter afastadas pequenas partículas de lixação e de material. Proteger os olhos de objetos estranhos projetados, resultantes de diversas aplicações. As máscaras antipoeiras ou de proteção respiratória devem filtrar o pó que se forma durante a utilização. Se estiver exposto a ruídos fortes durante longos períodos de tempo poderá perder capacidade auditiva. j) Certifique-se de que as outras pessoas mantêm uma distância de segurança em relação à sua área de trabalho. Todos os que acedem à área de trabalho devem usar equipamento de proteção pessoal. Fragmentos da peça de trabalho ou ferramentas acopláveis quebradas podem ser projetados e causar ferimentos mesmo fora da própria área de trabalho. k) Quando executar trabalhos nos quais o aparelho possa atingir condutores de corrente ocultos ou o próprio cabo de rede, segure a ferramenta acoplável apenas nas superfícies do punho isoladas. O contacto com um cabo sob tensão pode também colocar peças metálicas do aparelho sob tensão e provocar um choque elétrico. l) Mantenha o cabo de rede afastado de ferramentas acopláveis em rotação. Caso perca o controlo sobre o aparelho, o cabo de rede pode ser cortado ou agarrado e a sua mão ou o seu braço podem embater na ferramenta acoplável em rotação. m) Nunca pouse a ferramenta elétrica, antes da imobilização completa da ferramenta acoplável. A ferramenta acoplável em rotação, pode entrar em contacto com a superfície de alojamento, provocando a perda de controlo sobre a ferramenta elétrica. n) Nunca deixe a ferramenta elétrica a funcionar enquanto a está a transportar. Em caso de contacto acidental com a ferramenta acoplável em rotação, a sua roupa pode ficar presa e a ferramenta acoplável poderá furar o seu corpo. o) Limpe regularmente as aberturas de ventilação da sua ferramenta elétrica. A ventoinha do motor puxa o pó para dentro da caixa, e uma forte acumulação de pó de metal pode provocar riscos a nível elétrico. p) Não utilize a ferramenta elétrica nas proximidades de materiais inflamáveis. As faíscas podem incendiar estes materiais. q) Não utilize ferramentas acopláveis, que necessitem de agentes de refrigeração líquidos. A utilização de água ou outros agentes de refrigeração líquidos pode provocar choques elétricos.

4.2 Contragolpes e respetivas indicações de

segurança O contragolpe é a reação repentina provocada pelo encravamento ou bloqueio de um disco abrasivo em rotação. O encravamento ou o bloqueio provocam a paragem repentina da ferramenta acoplável em rotação. Através disso, a ferramenta elétrica descontrolada é acelerada na zona de bloqueio, no sentido de rotação contrário ao da ferramenta acoplável. Se por ex. um disco abrasivo prender ou bloquear na peça de trabalho, o canto do disco abrasivo que entra na peça de trabalho, pode ficar preso e com isso, quebrar o disco abrasivo ou causar um contragolpe. Em seguida, o disco abrasivo aproxima-se ou afasta-se do operador, consoante o sentido de rotação do disco no local de bloqueio. Desta forma os discos abrasivos também podem quebrar. O contragolpe é a consequência de uma utilização errada ou inadequada da ferramenta elétrica. Poderá evitar o contragolpe através de medidas de precaução adequadas, conforme descrito em seguida. a) Segure bem a ferramenta elétrica e posicione o seu corpo e braços numa posição, na qual possa amortecer as forças de contragolpe. Utilize sempre o punho suplementar, caso disponível, para obter o maior controlo possível sobre as forças de contragolpe ou momentos de reação na aceleração. O operador pode dominar as forças de contragolpe e de reação, usando medidas de precaução adequadas. b) Nunca coloque a sua mão próxima de ferramentas acopláveis em rotação. Durante um contragolpe, a ferramenta acoplável pode deslocar-se para cima da sua mão. c) Evite a zona anterior e posterior ao disco de corte em rotação. No local de bloqueio, o contragolpe impulsiona a ferramenta elétrica na direção contrária à de deslocação do disco abrasivo. d) Trabalhe com atenção redobrada em zonas de cantos, arestas vivas, etc. Evite que as ferramentas acopláveis façam ricochete na peça de trabalho e encravem. A ferramenta acoplável em rotação tende a encravar em cantos, arestas vivas ou quando rebate. Isto provoca a perda de controlo ou contragolpes. e) Não utilize lâminas de serra de corrente ou dentadas, nem discos diamantados segmentados com fendas superiores a 10 mm de largura. Estas ferramentas acopláveis provocam frequentemente contragolpes ou a perda de controlo sobre a ferramenta elétrica. f) Evite o bloqueio do disco de corte ou pressão demasiado elevada. Não efetue cortes demasiado profundos. A sobrecarga do disco de corte aumenta o seu desgaste e a tendência para enviesar ou bloquear, e com isso a possibilidade de um contragolpe ou quebra do corpo abrasivo. g) Caso o disco de corte encrave ou tenha de interromper o trabalho, desligue o aparelho ePORTUGUÊS pt

mantenha-o seguro até o disco parar. Nunca tente retirar um disco de corte ainda em rotação da zona de corte, caso contrário poderá ocorrer um contragolpe. Verifique e elimine a causa do encravamento. h) Não volte a ligar a ferramenta elétrica enquanto a mesma ainda se encontrar dentro da peça de trabalho. Deixe o disco de corte atingir as suas rotações máximas antes de prosseguir cuidadosamente com o corte. Caso contrário, o disco pode prender, saltar para fora da peça de trabalho ou provocar um contragolpe.

i) Apoie placas e peças de trabalho grandes

para minimizar o risco de um contragolpe devido a um disco de corte encravado. As peças de trabalho grandes podem dobrar-se sob o seu próprio peso. A peça de trabalho deve ser apoiada em ambos os lados do disco, quer na proximidade do corte, como também na proximidade da aresta. j) Proceda com especial cuidado no caso de "cortes de bolsa" em paredes montadas ou outras áreas não percetíveis. Ao imergir, o disco de corte pode provocar um contragolpe ao cortar tubagens de gás ou água, linhas elétricas ou outros objetos.

4.3 Indicações de segurança adicionais:

AVISO – Use sempre óculos de proteção. Use uma máscara de proteção contra poeiras apropriada. Utilize exclusivamente um disco de corte diamantado. Não podem ser utilizados vários discos de corte diamantados. Não utilize discos combinados. Use proteção auditiva. AVISO – Utilize a ferramenta elétrica sempre com ambas as mãos. Usar bases de amortecimento elásticas, sempre que sejam disponibilizadas juntamente com o abrasivo e sempre que necessário. Respeitar as indicações do fabricante da ferramenta acoplável ou do acessório! Proteger as ferramentas acopláveis de lubrificantes e impactos! Armazenar e manusear as ferramentas acopláveis cuidadosamente e conforme as instruções do fabricante. A peça de trabalho deve ficar bem apoiada e ser protegida contra deslizes, por ex. através de dispositivos de fixação. Peças de trabalho grandes tem de ser apoiadas suficientemente. Não utilizar ferramentas danificadas, não circulares ou que vibrem. Certifique-se de que no local em que trabalha, não existem tubagens de corrente elétrica, água e gás (por ex. com a ajuda de um aparelho detetor de metais). Evitar danos em tubagens de gás e de água, condutores elétricos e paredes portadoras (estática). Puxar a ficha da tomada de rede antes de proceder a qualquer ajuste, conversão ou manutenção. Se o punho suplementar estiver danificado ou rachado deverá ser substituído. Não operar a máquina com o punho suplementar danificado. Antes de qualquer utilização verifique se faltam peças, se estão desgastadas, quebradas, fissuradas ou danificadas. Não utilizar um resguardo de proteção danificado ou incompleto. Utilize exclusivamente os tensores juntamente fornecidos. Reduzir os níveis de pó: AVISO - Determinadas poeiras, que são geradas ao lixar com folha de lixa, serrar, lixar, furar e ao executar outros trabalhos, contém químicos conhecidos por causar cancro, malformações congénitas ou outros problemas reprodutivos. Alguns exemplos destes químicos são: - chumbo de tintas à base de chumbo, - pó mineral de pedras de paredes, cimento e outros materiais de paredes, e - arsénio e cromados de madeiras tratadas quimicamente. O risco para si proveniente desta sobrecarga varia consoante o número de vezes que executa este tipo de trabalho. Para reduzir o efeito destes químicos em relação a si: trabalhe numa área bem ventilada e use sempre equipamento de proteção aprovado, como por ex. máscaras antipoeiras que tenham sido desenvolvidas especialmente para filtrar partículas microscópicas. Isto aplica-se igualmente a poeiras de outros materiais, como por ex. determinados tipos de madeiras (como pó de carvalho ou faia), metais e amianto. Outras doenças conhecidas são por ex. reações alérgicas e doenças respiratórias. Não deixe que o pó entre em contacto com o seu corpo. Respeite as diretivas e as normas nacionais (por ex. disposições relativas à segurança no trabalho, eliminação) válidas para o seu material, pessoal, caso de utilização e local de utilização. Apanhe as partículas geradas no local de origem das mesmas e evite deposições nas imediações. Utilize acessórios apropriados para trabalhos especiais. Através disso é reduzida a expulsão descontrolada de partículas no ambiente. Utilize um aspirador de pó adequado. Reduza os níveis de pó: - direcionando as partículas expelidas e o fluxo de ar de exaustão da máquina para longe de si, das pessoas que se encontram nas proximidades ou do pó acumulado, - montando um dispositivo de aspiração e/ou um purificador de ar,PORTUGUÊSpt

- arejando bem o local de trabalho e aspirando-o para o manter limpo. Varrer ou soprar por jato de ar forma remoinhos de pó. - Aspire ou lave o vestuário de proteção. Não limpar soprando, batendo ou escovando. Ver página 2. 1 Alavanca da rebarbadora angular (para a fixação e ajuste do resguardo de proteção) 2 Resguardo de proteção da aspiração 3 Seta - puxar a máquina apenas na direção da seta 4 Punho da rebarbadora angular * 5 Gatilho* 6 Indicador de sinal eletrónico * 7 Casquilho de aspiração 8 Punho suplementar (da rebarbadora angular) * 9Extensão 10 Botão de bloqueio do veio (da rebarbadora angular) * 11 Rodas (para pousar sobre a peça de trabalho) 12 Seta do sentido de rotação (sentido de rotação do disco de corte diamantado) 13 Veio (da rebarbadora angular) * 14 Flange de apoio (da rebarbadora angular) * 15 Dois discos distanciadores 16 Disco de corte diamantado * 17 Porca de aperto de dois furos 18 Chave de pinos

• não incluído no equipamento standard / consoante o equipamento Antes de quaisquer trabalhos de conversão: puxar a ficha de rede da tomada. A máquina deve estar desligada e o veio parado. Antes de colocar em funcionamento, confirme se os dados da sua rede elétrica coincidem com a tensão de rede e a frequência de rede indicadas na placa de caraterísticas. Ligar sempre previamente um disjuntor de proteção FI (RCD) com uma corrente de disparo máx. de 30 mA.

6.1 Montar o resguardo de proteção da

aspiração na rebarbadora angular Ver página 2, fig. A e B.

2. Colocar o resguardo de proteção da aspiração

(2) sobre a rebarbadora angular na posição representada (ver página 2, fig. A.).

3. Pressionar a alavanca (1) e rodar o resguardo

de proteção da aspiração (2) de forma a que a rebarbadora angular fique voltada na direção indicada (ver página 2, fig. B.)

4. Soltar a alavanca (1) e rodar o resguardo de

proteção da aspiração (2) até a alavanca (1) engatar.

5. Verificar o assentamento seguro: a alavanca (1)

deve estar engatada e não deve ser possível rodar o resguardo de proteção da aspiração (2). Montar o punho suplementar Trabalhar apenas com o punho suplementar (8) montado! Aparafusar firmemente o punho suplementar (8), juntamente com a extensão (9), à rebarbadora angular.

6.2 Montar o aspirador de pó

Trabalhar apenas com um aspirador de pó apropriado: ligar um aspirador apropriado (respeitar as determinações nacionais) ao casquilho de aspiração (7). Para uma aspiração perfeita utilize a manga de conexão 6.30796 e um aspirador com limpeza automática do filtro. Recomendamos a utilização de uma mangueira de aspiração antiestática de Ø 35 mm. Antes de quaisquer trabalhos de conversão: puxar a ficha de rede da tomada. A máquina deve estar desligada e o veio parado.

7.1 Montar o disco de corte diamantado

1. Pressionar o botão de bloqueio do veio (10) para

dentro e rodar o veio (13) até o botão de bloqueio engatar de forma percetível.

2. Montar o flange de apoio (14) (equipamento

standard da rebarbadora angular) sobre o veio. Este está corretamente montado se não for possível rodá-lo no veio bloqueado.

3. Colocar os 2 discos distanciadores (15) sobre o

flange de apoio (14).

4. Colocar um disco de corte diamantado (16)

sobre o disco distanciador (15). Respeitar o sentido de rotação correto. O sentido de rotação é indicado através de setas no disco de corte diamantado e no resguardo de proteção da aspiração (seta do sentido de rotação (12)).

5. Certifique-se de que a porca de aperto de dois

furos (17) e o veio (13) da rebarbadora angular são compatíveis: a inscrição na porca de aperto de dois furos e a indicação da rosca na placa de potência da rebarbadora angular devem coincidir (M14 ou 5/8“).

6. Desapertar a porca de aperto de dois furos (17).

7. Pressionar o botão de bloqueio do veio (10) e

8. Apertar com força a porca de aperto de dois

furos (17) com a chave de pinos (18).

9. Verificar se a ligação é segura.

10.Rodar manualmente o disco de corte diamantado (16), este não pode entrar em contacto com o resguardo de proteção da aspiração (2) ou raspar no mesmo.

Guiar a máquina sempre com ambas as mãos.

6. Colocação em funcionamento

7. Montar a ferramenta acoplável

8. UtilizaçãoPORTUGUÊS pt

Primeiro ligar e em seguida colocar a ferramenta acoplável na peça de trabalho. Evite o arranque involuntário: desligue sempre a máquina quando a ficha for retirada da tomada ou no caso de interrupção de energia elétrica. Evite que a máquina forme remoinhos ou aspire pó e aparas. Depois de desligada, pousar a máquina apenas quando o motor estiver parado. Ligação temporária (com função de homem- morto) Ligar: deslocar o gatilho (5) para a frente e depois pressionar o gatilho (5) para cima. Desligar: soltar o gatilho (5).

Segurar sempre bem o aparelho e conduzir com ambas as mãos no punho principal (4) da rebarbadora angular e no punho suplementar (8). Puxar a máquina apenas na direção da seta (3). (ver página 2, fig. C.)

1. Colocar o resguardo de proteção com as rodas

(11) sobre a peça de trabalho, sem que o disco de corte diamantado (16) entre em contacto com a peça de trabalho.

2. Ligar a máquina e aguardar até alcançar as

conscientemente em volta do eixo da roda para baixo: o disco de corte diamantado (16) penetra na peça de trabalho.

4. Puxar a máquina apenas na direção da seta

(3) (trabalhar no sentido de rotação contrário). Caso contrário, existe o perigo da máquina se soltar de forma descontrolada e sair do corte. Trabalhar com avanço moderado, adaptado ao material a trabalhar. Para uma aspiração perfeita, certifique-se de que as rodas (11) estão em contacto com a peça de trabalho.

5. Assim que terminar o corte, desligue a máquina

e mantenha-a segura até o disco de corte diamantado parar por completo. Nunca tente retirar um disco de corte diamantado ainda em rotação da zona de corte, caso contrário poderá ocorrer um contragolpe.

6. Colocar a máquina de parte.

Antes de qualquer utilização verifique se faltam peças, se estão desgastadas, quebradas, fissuradas ou danificadas. Não utilizar um resguardo de proteção danificado ou incompleto. Um progresso de trabalho notavelmente mais lento e a necessidade de exercer maior força ao empurrar são indícios de que os discos de corte diamantados estão a ficar rombos. Afie os discos de corte diamantados que foram ficando rombos efetuando cortes curtos em materiais abrasivos como por ex. arenito calcário. Durante o trabalho podem acumular-se partículas no interior da ferramenta elétrica. Isto influencia a refrigeração da ferramenta elétrica. As deposições de substâncias condutoras podem danificar o isolamento de proteção da ferramenta elétrica e provocar riscos a nível elétrico. Aspirar bem a ferramenta elétrica regularmente e frequentemente em todas as ranhuras de ar dianteiras e traseiras ou soprar com ar seco. Antes disso, desligue a ferramenta elétrica da alimentação de corrente usando óculos de proteção e máscara antipoeiras. Ao soprar certifique-se de que existe uma eliminação apropriada. A máquina não funciona.O indicador de sinal eletrónico (6) está a piscar. A proteção contra rearranque involuntário reagiu. Caso a ficha de rede seja inserida com a máquina ligada ou caso a corrente elétrica seja restabelecida após uma interrupção, a máquina não liga. Desligar e voltar a ligar a máquina. Utilize apenas acessórios Metabo originais. Utilize apenas acessórios que cumpram os requisitos e dados caraterísticos indicados presentes neste manual de instruções. A espessura máxima permitida dos discos de corte diamantados é de 3 mm (1/8“). Não utilize discos de corte diamantados segmentados com fendas d segmento >10 mm. No caso de utilização de discos de corte diamantados segmentados apenas são permitidos exclusivamente ângulos de corte de segmento negativos. Poderá consultar o programa completo de acessórios em www.metabo.com ou no catálogo. As reparações em ferramentas elétricas apenas devem ser efetuadas por eletricistas! Um cabo de ligação à rede danificado apenas pode ser substituído por um cabo especial de ligação à rede original da Metabo, que pode ser adquirido a partir do serviço de assistência técnica da Metabo. Caso as ferramentas elétricas Metabo necessitem de reparações, dirija-se ao seu representante

11. Eliminação de avarias

13. ReparaçõesPORTUGUÊSpt

Metabo. Poderá consultar os endereços em www.metabo.com Poderá descarregar as listas de peças sobressalentes em www.metabo.com Respeite as determinações nacionais sobre a eliminação ecológica e sobre a reciclagem de máquinas usadas, embalagens e acessórios. Apenas para países da UE: não colocar as ferramentas elétricas no lixo doméstico! De acordo com a diretriz europeia 2012/19/UE sobre equipamentos elétricos e eletrónicos usados, e na conversão ao direito nacional, as ferramentas elétricas usadas devem ser recolhidas em sepa- rado, e entregues a uma reciclagem ecologica- mente correta. Explicações sobre os dados na página 3. Reservamo-nos o direito de proceder a alterações relacionadas com o progresso tecnológico. Ø=Diâmetro máx. permitido dos discos de corte diamantados

max = Espessura máx. permitida dos discos de corte diamantados M=Rosca do veio l = Comprimento do veio retificador

max = Profundidade máx. de corte n = Rotações em vazio (rotações máximas)

=Potência de saída m = Peso sem cabo de rede Valores medidos determinados de acordo com a EN 60745. Máquina da classe de proteção II ~ Corrente alternada Os dados técnicos indicados são tolerantes (de acordo com os padrões individuais válidos). Valores da emissão Estes valores possibilitam a avaliação de emissões da ferramenta elétrica e a comparação com diversas ferramentas elétricas. Consoante as condições de utilização, o estado da ferramenta elétrica ou das ferramentas acopláveis, a sobrecarga efetiva poderá ser superior ou inferior. Para a avaliação, deverá ainda considerar os intervalos de trabalho e as fases com menores sobrecargas. Com base nos respetivos valores avaliados deverá determinar a aplicação de medidas de proteção para o utilizador, por ex. medidas a nível de organização. Valor total de vibrações (soma vetorial de três direções) determinado de acordo com a EN 60745:

= Valor da emissão de vibrações

=Insegurança (vibração) Valores típicos e ponderados pela escala A para o ruído:

= Nível de potência sonora

= Insegurança Usar proteção auditiva!

14. Proteção do ambiente
