BRUKSANVISNING TEPB 19180 RT CED METABO

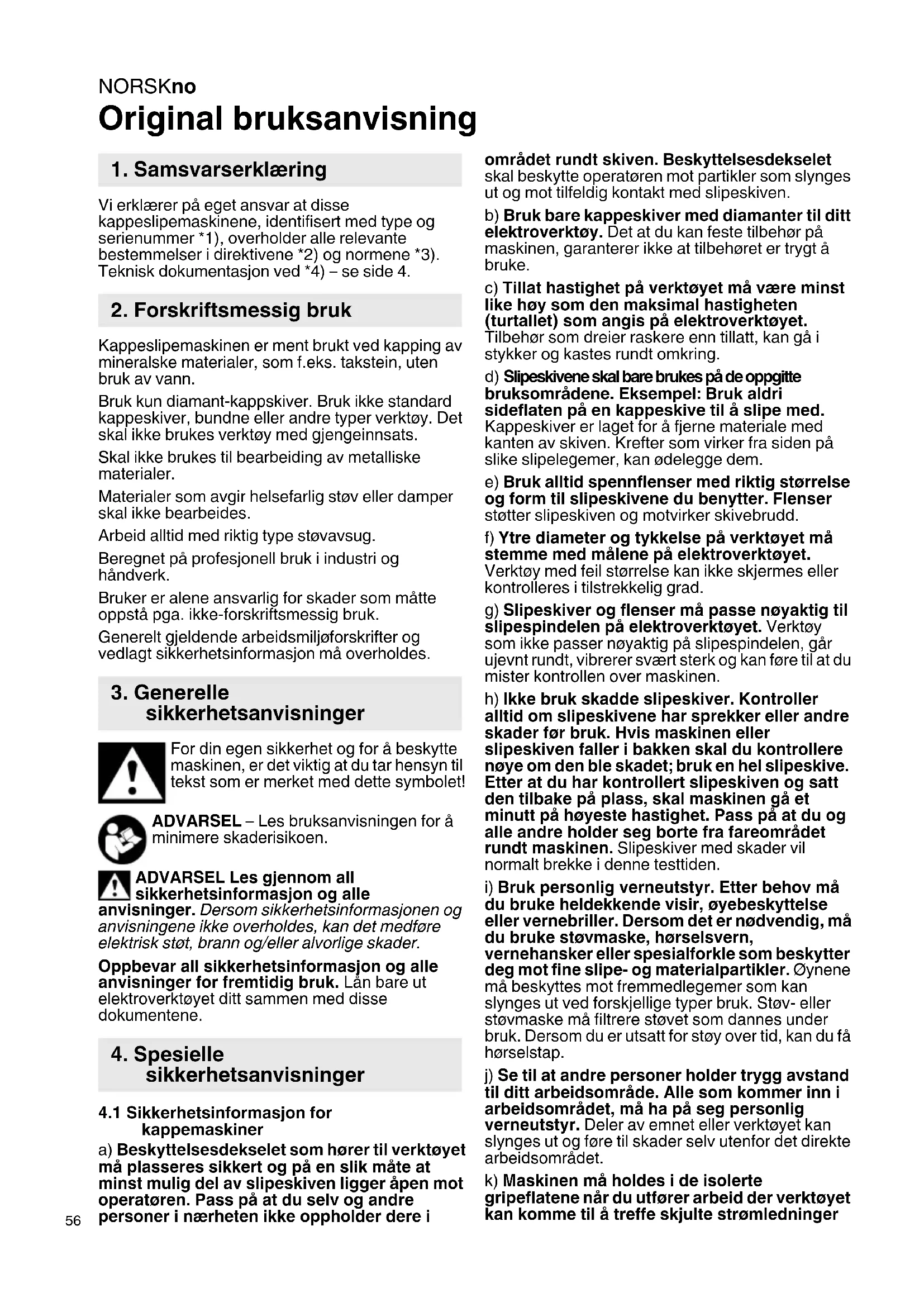

Original bruksanvisning Vi erklærer på eget ansvar at disse kappeslipemaskinene, identifisert med type og serienummer *1), overholder alle relevante bestemmelser i direktivene *2) og normene *3). Teknisk dokumentasjon ved *4) – se side 4. Kappeslipemaskinen er ment brukt ved kapping av mineralske materialer, som f.eks. takstein, uten bruk av vann. Bruk kun diamant-kappskiver. Bruk ikke standard kappeskiver, bundne eller andre typer verktøy. Det skal ikke brukes verktøy med gjengeinnsats. Skal ikke brukes til bearbeiding av metalliske materialer. Materialer som avgir helsefarlig støv eller damper skal ikke bearbeides. Arbeid alltid med riktig type støvavsug. Beregnet på profesjonell bruk i industri og håndverk. Bruker er alene ansvarlig for skader som måtte oppstå pga. ikke-forskriftsmessig bruk. Generelt gjeldende arbeidsmiljøforskrifter og vedlagt sikkerhetsinformasjon må overholdes. For din egen sikkerhet og for å beskytte maskinen, er det viktig at du tar hensyn til tekst som er merket med dette symbolet! ADVARSEL – Les bruksanvisningen for å minimere skaderisikoen. ADVARSEL Les gjennom all sikkerhetsinformasjon og alle anvisninger. Dersom sikkerhetsinformasjonen og anvisningene ikke overholdes, kan det medføre elektrisk støt, brann og/eller alvorlige skader. Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk. Lån bare ut elektroverktøyet ditt sammen med disse dokumentene.

4.1 Sikkerhetsinformasjon for

kappemaskiner a) Beskyttelsesdekselet som hører til verktøyet må plasseres sikkert og på en slik måte at minst mulig del av slipeskiven ligger åpen mot operatøren. Pass på at du selv og andre personer i nærheten ikke oppholder dere i området rundt skiven. Beskyttelsesdekselet skal beskytte operatøren mot partikler som slynges ut og mot tilfeldig kontakt med slipeskiven. b) Bruk bare kappeskiver med diamanter til ditt elektroverktøy. Det at du kan feste tilbehør på maskinen, garanterer ikke at tilbehøret er trygt å bruke. c) Tillat hastighet på verktøyet må være minst like høy som den maksimal hastigheten (turtallet) som angis på elektroverktøyet. Tilbehør som dreier raskere enn tillatt, kan gå i stykker og kastes rundt omkring. d) Slipeskivene skal bare brukes på de oppgitte bruksområdene. Eksempel: Bruk aldri sideflaten på en kappeskive til å slipe med. Kappeskiver er laget for å fjerne materiale med kanten av skiven. Krefter som virker fra siden på slike slipelegemer, kan ødelegge dem. e) Bruk alltid spennflenser med riktig størrelse og form til slipeskivene du benytter. Flenser støtter slipeskiven og motvirker skivebrudd. f) Ytre diameter og tykkelse på verktøyet må stemme med målene på elektroverktøyet. Verktøy med feil størrelse kan ikke skjermes eller kontrolleres i tilstrekkelig grad. g) Slipeskiver og flenser må passe nøyaktig til slipespindelen på elektroverktøyet. Verktøy som ikke passer nøyaktig på slipespindelen, går ujevnt rundt, vibrerer svært sterk og kan føre til at du mister kontrollen over maskinen. h) Ikke bruk skadde slipeskiver. Kontroller alltid om slipeskivene har sprekker eller andre skader før bruk. Hvis maskinen eller slipeskiven faller i bakken skal du kontrollere nøye om den ble skadet; bruk en hel slipeskive. Etter at du har kontrollert slipeskiven og satt den tilbake på plass, skal maskinen gå et minutt på høyeste hastighet. Pass på at du og alle andre holder seg borte fra fareområdet rundt maskinen. Slipeskiver med skader vil normalt brekke i denne testtiden.

i) Bruk personlig verneutstyr. Etter behov må

du bruke heldekkende visir, øyebeskyttelse eller vernebriller. Dersom det er nødvendig, må du bruke støvmaske, hørselsvern, vernehansker eller spesialforkle som beskytter deg mot fine slipe- og materialpartikler. Øynene må beskyttes mot fremmedlegemer som kan slynges ut ved forskjellige typer bruk. Støv- eller støvmaske må filtrere støvet som dannes under bruk. Dersom du er utsatt for støy over tid, kan du få hørselstap. j) Se til at andre personer holder trygg avstand til ditt arbeidsområde. Alle som kommer inn i arbeidsområdet, må ha på seg personlig verneutstyr. Deler av emnet eller verktøyet kan slynges ut og føre til skader selv utenfor det direkte arbeidsområdet. k) Maskinen må holdes i de isolerte gripeflatene når du utfører arbeid der verktøyet kan komme til å treffe skjulte strømledninger

eller maskinens egen nettkabel. Kontakt med spenningsførende ledning kan sette metalldeler i maskinen under spenning og føre til elektrisk støt. l) Hold nettkabelen borte fra verktøy som roterer. Dersom du mister kontrollen over maskinen, kan nettkabelen kuttes eller sette seg fast, og din egen hånd eller arm kan komme i kontakt med roterende verktøy. m) Legg aldri fra deg maskinen før verktøyet har stanset helt opp. Et verktøy som roterer, kan komme i kontakt med underlaget. Da kan du miste kontrollen over maskinen. n) n) La ikke maskinen gå mens du bærer den. Dersom klærne dine skulle komme i kontakt med et verktøy som roterer, kan de sette seg fast og verktøyet kan bore seg inn i kroppen din. o) Sørg for regelmessig rengjøring av luftåpningene på maskinen. Motorviften trekker støv inn i motorhuset. En sterk ansamling av støv kan føre til elektriske risikosituasjoner. p) Bruk ikke maskinen nær materialer som kan ta fyr. Slike materialer kan antennes av gnister. q) Bruk ikke verktøy som krever flytende kjølemiddel. Bruk av vann og andre flytende kjølemidler kan føre til elektrisk støt.

4.2 Rekyl og sikkerhetsinformasjon

Rekyl er en plutselig reaksjon som skyldes at den roterende slipeskiven henger fast eller blir blokkert. Fastklemming eller blokkering fører til brå stopp av det roterende verktøyet. Maskinen vil raskt og ukontrollert gå mot verktøyets dreieretning på blokkeringsstedet. Dersom f.eks. en slipeskive fester seg eller blokkeres i emnet, kan kanten på slipeskiven som går inn i emnet, bli sittende fast. Da kan slipeskiven løsne eller det kan oppstå rekyl. Slipeskiven beveger seg da i retning av brukeren eller bort fra ham, alt etter hvilken rotasjonsretning slipeskiven har i blokkeringspunktet. Slipeskiven kan også komme til å brekke. Rekyl oppstår ved feil eller ukyndig bruk av maskinen. Dette kan forhindres gjennom egnede tiltak slik det er beskrevet nedenfor. a) Hold maskinen godt fast og plasser kroppen og armene dine slik at du kan ta imot rekylkreftene. Bruk alltid støttehåndtaket dersom det fins. Da har du best kontroll over rekylkrefter og reaksjonsmoment ved høy hastighet. Ved å følge egnede sikkerhetstiltak kan brukeren ha kontroll over rekyl- og reaksjonskreftene. b) Hold hendene godt bort fra verktøy som dreier. En rekyl kan få verktøyet til å bevege seg over hånden din. c) Hold avstand fra området foran og bak den roterende kappeskiven. Rekyl driver maskinen i motsatt retning av slipeskivens dreieretning på blokkeringsstedet. d) Arbeid særlig forsiktig rundt hjørner, skarpe kanter osv. Unngå at verktøyet blir kastet tilbake fra emnet eller setter seg fast. Verktøy som roterer kan lett sette seg fast i hjørner og skarpe kanter. Det fører til tap av kontroll eller rekyl. e) Ikke bruk sagblad med kjede eller tenner, og ikke segmentert diamantskive med mer enn 10 mm brede åpninger. Slikt verktøy kan ofte gi rekyl eller tap av kontrollen over maskinen. f) Unngå at kappeskiven blir blokkert. Bruk ikke for mye kraft. Ikke lag for dype kutt. Overbelastning av kappeskiven gjør at den har lettere for å sette seg fast eller blokkeres. Dermed økes faren for rekyl eller brudd på slipelegemet. g) Slå av apparatet dersom kappeskiven setter seg fast eller når du tar en pause i arbeidet. Hold apparatet rolig helt til skiven er stanset helt. Prøv aldri å trekke kappeskiven ut av snittet mens den fremdeles roterer. Da kan det oppstå rekyl. Finn ut av årsaken til fastklemmingen. Fjern årsaken til feilen. h) Ikke slå på elektroverktøyet igjen mens det befinner seg i emnet. Vent til kappeskiven har nådd full hastighet før du forsiktig fortsetter med snittet. Ellers kan skiven sette seg fast i overflaten, sprette ut av emnet eller det kan oppstå rekyl.

i) Fest plater eller større emner, slik at risikoen

for rekyl som skyldes at kappeskiven setter seg fast, reduseres. Store emner kan bøye seg på grunn av sin egen vekt. Emnet må støttes på begge sider av skiven. Det må både støttes i nærheten av kappesnittet og på kanten. j) Vær ekstra påpasselig ved "lommesnitt" i eksisterende vegger og andre uoversiktlige områder. Kappeskiven kan gi rekyl hvis den skjærer i gass- eller vannrør, elektriske ledninger eller andre gjenstander.

4.3 Andre sikkerhetsanvisninger:

ADVARSEL – Bruk alltid vernebriller. Bruk en egnet støvmaske. Bruk kun diamant-kappskive. Bruk aldri flere diamantskiver samtidig. Bruk ikke bundne skiver. Bruk hørselvern. ADVARSEL – Hold alltid med to hender i elektroverktøyet. Bruk elastiske mellomlag som leveres sammen med slipemidlene når det er påkrevet. Følg angivelsene fra produsenten av verktøy og tilbehør! Beskytt verktøyet mot fett og slag! Verktøy skal oppbevares og håndteres nøyaktig etter produsentens anvisninger.NORSKno

Emnet må ligge godt mot underlaget og sikres mot at det sklir, for eksempel ved hjelp av en tvinge. Store emner må støttes tilstrekkelig opp. Skadde, urunde eller vibrerende verktøy må ikke brukes. Forviss deg om at det ikke går strøm-, vann- eller gassledninger i punktet som skal bearbeides (bruk f.eks. en metallsøker). Unngå å skade gass- eller vannrør, elektriske ledninger og bærende vegger (stabilitet). Trekk støpselet ut av stikkontakten før du foretar innstilling, verktøybytte eller vedlikehold av noe slag. Skift ut støttehåndtak som har skader eller sprekker. Ikke bruk maskiner med defekt støttehåndtak. Før hver gangs bruk skal du kontrollere om noen av delene mangler eller er slitt, har skader eller er brukket. Vernedeksler som er defekte eller ikke komplette skal ikke brukes. Bruk kun festemidlene som følger med. Redusert støvbelastning: ADVARSEL - Enkelte typer støv, som oppstår ved sliping med sandpapir, saging, sliping, boring og andre arbeider, inneholder kjemikalier som kan fremkalle kreft, fødselsskader eller andre reproduksjonsskader. Eksempler på slike kjemikalier er: - bly fra blyholdig maling, - mineralstøv fra murstein, sement og andre murermaterialer og - arsen og krom fra kjemisk behandlet treverk. Hvor stor risikoen fra disse stoffene er for deg, avhenger av hvor ofte du utfører denne typen arbeider. For å redusere belastningen fra slike kjemikalier: arbeid i lokaler med god utlufting og bruk alltid godkjent verneutstyr, som f.eks. åndemasker med spesialfilter for mikroskopiske partikler. Dette gjelder også for støv fra andre typer materialer, som f.eks. enkelte typer treverk (som eik eller bøk), metaller og asbest. Andre kjente sykdommer er f.eks. allergiske reaksjoner. La ikke støv trenge inn i kroppen. Følg de rutinene og nasjonale forskriftene som gjelder for omgang med materialer, personale, bruksområde og -sted (f.eks. arbeidsvernbestemmelser, deponering). Samle løse partikler der de oppstår; unngå nedfelling i omgivelsene. Bruk egnet tilbehør til spesielle arbeidsoppgaver Da hindrer du at partiklene havner i omgivelsene. Bruk et egnet avsug. Minimer støvbelastningen ved å: - unngå å rette partikkelstrømmen / utblåsingsluften fra maskinen mot deg selv eller andre, eller mot nedfelt støv, - bruke et avsug og/eller en luftrenser, - holde arbeidsplassen ren og godt utluftet. Feiing og blåsing virvler opp støvet. - Beskyttelsesklær skal støvsuges eller vaskes. Ikke blås dem ut, bank eller børst dem.

• følger ikke med i pakken / utstyrsavhengig Før alle omstillingsarbeider: Trekk støpselet ut av stikkontakten. Maskinen må være slått av og spindelen må stå stille. Kontroller før bruk at nettspenningen og nettfrekvensen på typeskiltet stemmer overens med strømnettets spesifikasjoner. Sett alltid inn en jordfeilbryter (RCD) med maks. utløserstrøm på 30 mA.

slik at vinkelsliperen peker i retning som vist (se side 2, bilde B).

4. Slipp spaken (1) og drei avsugsdekselet (2), helt

til spaken går i inngrep (1).

6.2 Montering av avsug

Vi anbefaler å bruke en antistatisk avsugslange Ø 35 mm. Før alle omstillingsarbeider: Trekk støpselet ut av stikkontakten. Maskinen må være slått av og spindelen må stå stille.

7.1 Sette på diamantskive

1. Trykk inn spindelstoppen (10) og drei på

spindelen (13) til knappen tydelig fester seg.

2. Sett støtteflensen (14) (følger med

vinkelsliperen) på spindelen. Den sitter riktig når den ikke kan beveges på den låste spindelen.

3. Sett de to distanseskivene (15) på støtteflensen

distanseskiven (15). Kontroller at rotasjonsretningen er riktig. Rotasjonsretningen indikeres med piler på diamantskiven og avsugsdekselet (dreieretnings-pil (12)).

5. Pass på at spennmutteren (17) og spindelen

7. Trykk inn spindelstoppen (10) og hold den inne.

8. Trekk spennmutteren (17) kraftig til med

tapphullsnøkkelen (18).

Før alltid maskinen med begge hender. Slå maskinen på før du plasserer verktøyet på arbeidsstykket. Unngå utilsiktet oppstart av maskinen: Slå alltid av maskinen når støpselet blir trukket ut av kontakten eller ved strømbrudd. Unngå at maskinen virvler opp eller suger inn støv og spon. Etter at maskinen er slått av, må du først legge den fra deg når motoren er stanset. Momentinnkobling (med dødmannsfunksjon) Koble inn: Bryterknappen (5) skyves forover; deretter trykkes bryterknappen (5) oppover. Koble ut: Slipp bryterknappen (5) .

arbeidsstykket, uten av diamant-kappeskiven (16) berører arbeidsstykket.

holdes stille, til skiven har stanset helt. Forsøk ikke å trekke skiven ut av sporet - det kan gi kraftig rekyl.

6. Legg ned maskinen.

Før hver gangs bruk skal du kontrollere om noen av delene mangler eller er slitt, har skader eller er brukket. Vernedeksler som er defekte eller ikke komplette skal ikke brukes. Tydelig synkende effektivitet og økt kraftbruk er tegn på en sløv diamantkappeskive. Sløve diamantkappeskiver skjerpes ved å gjøre korte snitt i et abrasivt materiale som f.eks. kalkstein. Når den er i bruk kan det løsne partikler som trenger inn i maskinen. Det kan påvirke kjølingen av maskinen. Konduktive belegg kan påvirke isoleringen av maskinen og forårsake elektriske farer. Derfor skal maskinen regelmessig støvsuges eller blåses godt ut med tørr luft gjennom alle luftåpningene, foran og bak. Før dette gjøres skal strømmen til maskinen kuttes. Bruk vernebriller og støvmaske. Sørg for godt avsug når du gjennomfører slik utblåsing. Maskinen går ikke.Elektronikk-signalet (6) blinker. Startsperren har slått inn. Hvis støpselet settes inn mens maskinen er på, eller hvis strømforsyningen gjenopprettes etter et strømbrudd, starter ikke maskinen. Slå maskinen av og deretter på igjen.

7. Montering av verktøy

max = maks. tillatt tykkelse på diamantskive M = Spindelgjenge l = Lengde på slipespindel

max = maksimal snittdybde n = Tomgangshastighet (høyeste turtall)

= Utgangseffekt m=Vekt uten ledning Måleverdier iht. EN 60745. Maskin med beskyttelsesklasse II ~ Vekselstrøm Angitte tekniske data kan variere (i henhold til de gjeldende standardene). Utslippsverdier Disse verdiene gjør det mulig å anslå emisjonen fra maskinen og å sammenlikne ulike verktøy. Avhengig av bruksbetingelsene, tilstanden til maskinen og verktøyet, kan den faktiske belastningen være høyere eller lavere. Ta hensyn til arbeidspauser og perioder med mindre belastning når du vurderer. Fastsett sikkerhetstiltak for brukeren på grunn av tilpassede vurderingsverdier, f.eks. organisatoriske tiltak. Total svingningsverdi (vektorsum tre retninger) formidlet iht.EN 60745:

= Emisjonsverdi svingning

= Usikkerhet (vibrasjon) Typiske A-veide lydnivåer

= Usikkerhet Bruk hørselsvern!
