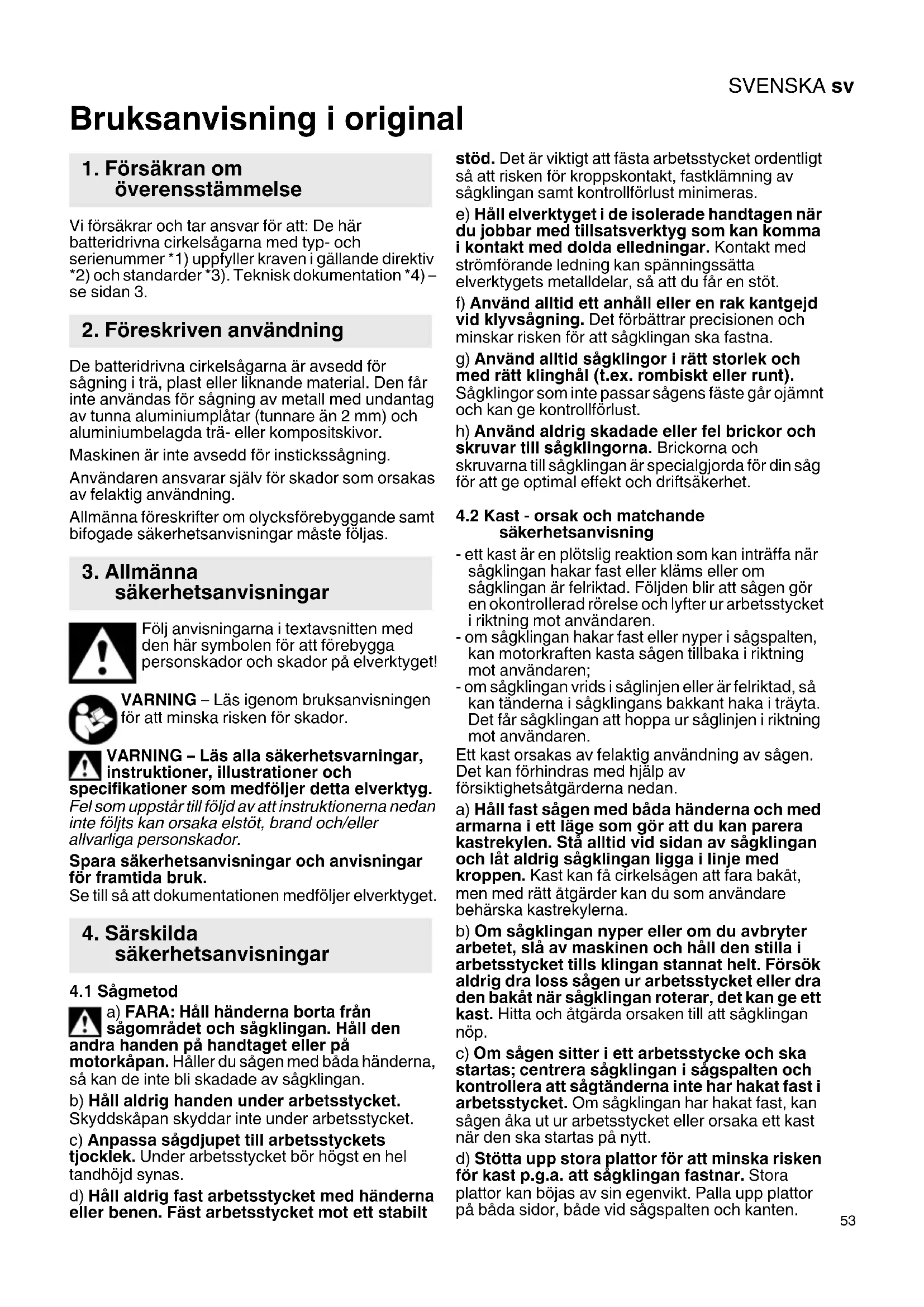

Bruksanvisning i original Vi försäkrar och tar ansvar för att: De här batteridrivna cirkelsågarna med typ- och serienummer *1) uppfyller kraven i gällande direktiv *2) och standarder *3). Teknisk dokumentation *4) – se sidan 3. De batteridrivna cirkelsågarna är avsedd för sågning i trä, plast eller liknande material. Den får inte användas för sågning av metall med undantag av tunna aluminiumplåtar (tunnare än 2 mm) och aluminiumbelagda trä- eller kompositskivor. Maskinen är inte avsedd för instickssågning. Användaren ansvarar själv för skador som orsakas av felaktig användning. Allmänna föreskrifter om olycksförebyggande samt bifogade säkerhetsanvisningar måste följas. Följ anvisningarna i textavsnitten med den här symbolen för att förebygga personskador och skador på elverktyget! VARNING – Läs igenom bruksanvisningen för att minska risken för skador. VARNING – Läs alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som medföljer detta elverktyg. Fel som uppstår till följd av att instruktionerna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. Spara säkerhetsanvisningar och anvisningar för framtida bruk. Se till så att dokumentationen medföljer elverktyget.

a) FARA: Håll händerna borta från sågområdet och sågklingan. Håll den andra handen på handtaget eller på motorkåpan. Håller du sågen med båda händerna, så kan de inte bli skadade av sågklingan. b) Håll aldrig handen under arbetsstycket. Skyddskåpan skyddar inte under arbetsstycket. c) Anpassa sågdjupet till arbetsstyckets tjocklek. Under arbetsstycket bör högst en hel tandhöjd synas. d) Håll aldrig fast arbetsstycket med händerna eller benen. Fäst arbetsstycket mot ett stabilt stöd. Det är viktigt att fästa arbetsstycket ordentligt så att risken för kroppskontakt, fastklämning av sågklingan samt kontrollförlust minimeras. e) Håll elverktyget i de isolerade handtagen när du jobbar med tillsatsverktyg som kan komma i kontakt med dolda elledningar. Kontakt med strömförande ledning kan spänningssätta elverktygets metalldelar, så att du får en stöt. f) Använd alltid ett anhåll eller en rak kantgejd vid klyvsågning. Det förbättrar precisionen och minskar risken för att sågklingan ska fastna. g) Använd alltid sågklingor i rätt storlek och med rätt klinghål (t.ex. rombiskt eller runt). Sågklingor som inte passar sågens fäste går ojämnt och kan ge kontrollförlust. h) Använd aldrig skadade eller fel brickor och skruvar till sågklingorna. Brickorna och skruvarna till sågklingan är specialgjorda för din såg för att ge optimal effekt och driftsäkerhet.

4.2 Kast - orsak och matchande

säkerhetsanvisning - ett kast är en plötslig reaktion som kan inträffa när sågklingan hakar fast eller kläms eller om sågklingan är felriktad. Följden blir att sågen gör en okontrollerad rörelse och lyfter ur arbetsstycket i riktning mot användaren. - om sågklingan hakar fast eller nyper i sågspalten, kan motorkraften kasta sågen tillbaka i riktning mot användaren; - om sågklingan vrids i såglinjen eller är felriktad, så kan tänderna i sågklingans bakkant haka i träyta. Det får sågklingan att hoppa ur såglinjen i riktning mot användaren. Ett kast orsakas av felaktig användning av sågen. Det kan förhindras med hjälp av försiktighetsåtgärderna nedan. a) Håll fast sågen med båda händerna och med armarna i ett läge som gör att du kan parera kastrekylen. Stå alltid vid sidan av sågklingan och låt aldrig sågklingan ligga i linje med kroppen. Kast kan få cirkelsågen att fara bakåt, men med rätt åtgärder kan du som användare behärska kastrekylerna. b) Om sågklingan nyper eller om du avbryter arbetet, slå av maskinen och håll den stilla i arbetsstycket tills klingan stannat helt. Försök aldrig dra loss sågen ur arbetsstycket eller dra den bakåt när sågklingan roterar, det kan ge ett kast. Hitta och åtgärda orsaken till att sågklingan nöp. c) Om sågen sitter i ett arbetsstycke och ska startas; centrera sågklingan i sågspalten och kontrollera att sågtänderna inte har hakat fast i arbetsstycket. Om sågklingan har hakat fast, kan sågen åka ut ur arbetsstycket eller orsaka ett kast när den ska startas på nytt. d) Stötta upp stora plattor för att minska risken för kast p.g.a. att sågklingan fastnar. Stora plattor kan böjas av sin egenvikt. Palla upp plattor på båda sidor, både vid sågspalten och kanten.

2. Föreskriven användning

säkerhetsanvisningar

e) Använd aldrig slöa eller skadade sågklingor. Sågklingor med slöa eller felriktade tänder orsakar p.g.a. en för smal sågspalt en förhöjd friktion, fastnade sågklingor och kast. f) Drag fast sågdjups- och snedsågningsinställningarna före sågning. Om inställningarna ändras under sågningen kan sågklingan fastna och orsaka kast. g) Var extra försiktig när du sågar i befintliga väggar eller andra ställen där du inte kan se vad som finns bakom. Sågklingan kan fastna i dolda föremål när du instickssågar och ge kast.

4.3 Undre klingskyddets funktion

a) Kontrollera om den undre skyddshuven stänger som den ska innan du använder maskinen. Använd aldrig sågen om den nedre skyddskåpan rör sig med motstånd eller om den inte stängs. Kläm eller bind aldrig fast den nedre skyddskåpan i öppet läge. Om sågen av misstag faller till marken kan den nedre skyddskåpan böjas. Öppna klingskyddet med spaken (7) och kontrollera att det kan röra sig fritt och varken går emot sågklingan eller andra delar i någon sågvinkel. b) Funktionsprova fjädern till den undre skyddshuven. Gå igenom sågen före användning om klingskyddet och fjädern inte fungerar som de ska. Skadade delar, klibbiga avlagringar eller spån kan göra den nedre skyddskåpan trög. c) Öppna bara den undre skyddshuven för hand vid specialsågning, som t.ex. ”insticks- eller snedsågning”. Öppna det nedre klingskyddet med spaken (7) och släpp det när sågklingan tar i arbetsstycket. Vid all annan sågning fungerar klingskyddet automatiskt. d) Se till så att klingskyddet täcker sågklingan, om du lägger ifrån dig sågen på arbetsbänken eller golvet. En oskyddad sågklinga som fortfarande är i rörelse kastar sågen mot sågriktningen och sågar i det som kommer i vägen. Tänk på sågklingans efterkörningstid.

4.4 Övriga säkerhetsanvisningar

Använd aldrig slipskivor. Fatta inte tag med händerna i roterande verktyg! Ta endast bort spån och liknande när maskinen står stilla. Använd lämplig dammskyddsmask. Använd hörselskydd. Använd skyddsglasögon. LED-lampa (8): Rikta aldrig optiska instrument rakt in i LED-strålen. OBS Titta inte in i den brinnande lampan. Spindellåsknappen får endast tryckas in vid stillastående motor. Sågklingan får inte bromsas genom tryck mot sidan. Det rörliga klingskyddet får inte klämmas fast i tillbakadraget läge. Det rörliga klingskyddet ska kunna röra sig fritt och lätt av sig självt samt återgå exakt till sitt ändläge. Sågar du i material som dammar mycket, måste du rengöra maskinen med jämna mellanrum. Skydden ska alltid fungera som de ska (t.ex. det rörliga klingskyddet). Material som vid bearbetning avger hälsofarligt damm eller ångor (t.ex. asbest) får ej bearbetas. Kontrollera att det inte finns främmande föremål i eller på arbetsstycket. Se till så att du inte sågar i spik och liknande när du jobbar. Stäng genast av motorn om sågklingan blockeras. Såga inte i extremt små arbetsstycken. Vid bearbetningen måste arbetsstycket ligga an ordentligt och vara säkrat mot förskjutning. Rengör sågklingan om det fastnat harts- eller limrester på. Smutsiga sågklingor ger större friktion, kan nypa och ökar risken för kast. Försök att inte överhetta tandningen. Försök att undvika att materialet smälter när du sågar i plast. Använd sågblad som passar till materialet du ska såga i. För rengöring (t.ex. av utsugskanalen) ska maskinen slås från, sågklingan stå stilla och batteripaketet tas ut. Ta ut batteriet ur maskinen om maskinen är defekt. Skydda batterierna mot fukt! Använd aldrig trasiga eller deformerade batterier! Skydda batterierna mot brand! Öppna aldrig batterierna! Vidrör eller kortslut aldrig batteripolerna! Ta ut batteriet ur maskinen när du inte använder den. Ta ut batteriet ur maskinen innan du gör inställningar eller underhåll. Se till att maskinen är frånkopplad när du sätter i batteriet. Trasiga litiumjonbatterier kan läcka en något sur, brännbar vätska! Om du får läckande batterivätska på huden, spola direkt med rikliga mängder vatten. Får du batterivätska i ögonen, skölj med rent vatten och sök omedelbart läkarvård! Transport av litiumjonbatterier: Frakt av litiumjonbatterier regleras av bestämmelserna för farligt gods (UN 3480 och UN 3481). Fraktdokumenten för litiumjonbatterier skaSVENSKA sv

uppfylla gällande föreskrifter. Kontakta eventuellt transportföretaget. Det finns certifierat förpackningsmaterial att få hos Metabo. Skicka endast batterier om kåpan är oskadd och det inte sipprar ut någon vätska. Ta ut batteriet ur maskinen för att skicka det. Säkra kontakterna mot kortslutning (isolera t.ex. med tejp). Minska belastning genom damm: VARNING - Vissa typer av damm som genereras vid sandpappersslipning, slipning, borrning och andra arbeten innehåller kemikalier som kan orsaka cancer, fosterskador eller andra fortplantningsstörningar. Till dessa kemikalier hör bland annat följande: - Bly av blyhaltig färg. - Mineraliskt damm i murstenar, cement och andra murmaterial. - Arsenik och krom i kemiskt behandlat trä. Den risk som du utsätts för beror på hur ofta du genomför denna typ av arbeten. För att minska belastningen genom dessa kemikalier: Arbeta i ett ordentligt ventilerat område och använd godkänd skyddsutrustning, t.ex. dammask som utvecklats speciellt för filtrering av mikroskopiska partiklar. Detta gäller även för damm från andra material, t.ex. vissa trätyper (som ek- eller bokdamm), metaller, asbest. Andra sjukdomar är t.ex. allergiska reaktioner och andningsbesvär. Låt inte damm hamna i din kropp. Följ gällande bestämmelser för respektive material, personal, arbete och användningsplats (t.ex. regler för olycksförebyggande, avfallshantering). Samla upp partiklarna på den plats där de uppstår, undvik att de lagras i den omgivande miljön. Till speciella arbetsuppgifter ska man använda lämpliga tillbehör. På så sätt hamnar färre partiklar okontrollerat i omgivningen. Anslut lämpligt dammutsug. Minska dammbelastningen genom att vidta följande åtgärder: - Rikta inte partiklarna från maskinen eller maskinens frånluftsflöde mot dig själv, mot personer i närheten eller mot avlagrat damm. - Använd en utsugsanordning och/eller en luftrenare. - Sörj för god ventilation på arbetsplatsen och dammsug för att hålla rent. Sopning eller luftblåsning kan göra så att damm virvlas upp. - Dammsug eller tvätta skyddskläder. Kläder ska inte blåsas, slås eller borstas rena. Se sida 2. 1 Parallellanslag 2 2 klämspakar (för parallellanslag) 3 Anslutning (utsugsanslutning/spånutkast) 4 Handtag 5Strömbrytare 6Spärrknapp 7 Spak (för att fälla upp det rörliga klingskyddet) 8LED-lampa 9 Handtag 10 Justeringsskruv (för justering av sågklingans 45°-vinkel). 11 Styrplatta 12 Snittvisare 13 Baksnittshuvud 14 Låsskruv (geringssnitt) 15 Markering (för avläsning av snittbredden vid användning av parallellanslaget) 16 Skala (geringssnittsvinkel) 17 Låsarm (snittdjup) 18 Skala (snittdjup) 19 Batteriupplåsning 20 Sexkantnyckel 21 Förvaring för sexkantnyckel 22 Batteri 23 Ladd- och signalindikering 24 Laddindikeringsknapp 25 Spår för fixering av maskinen på styrskenor (olika tillverkare)/kapskena 26 Justeringsskruvar (för justering av sågklingans 0°-vinkel). 27 Sågklingsfästskruv 28 Yttre flänsbricka för sågklinga 29 Sågklinga 30 Inre flänsbricka för sågklinga 31 Rörlig skyddskåpa 32 Spindellåsknapp Ta ut batteriet ur maskinen innan du gör inställningar eller underhåll. Se till att maskinen är frånkopplad när du sätter i batteriet.

Vi rekommenderar användning av LiHD- batteripaket på minst 5,5 Ah. Vid användning av andra batteripaket försämras prestandan. Ladda batteriet (22) före användning. Ladda batteriet när effekten avtar. Anvisningar för laddning av batteripaketet finns i bruksanvisningen till Metabo-laddaren. Gäller litiumjonbatterier med kapacitets- och signalindikering (23) (beroende på utförande): - Tryck på knappen (24), så ger LED-lamporna laddindikering. - Om en LED-lampa blinkar, så är batteriet nästan urladdat och kräver laddning igen. Ta av: Tryck på knappen för upplåsning av batteripaketet (19) och dra ut batteripaketet (22). Montering: Skjut på batteriet (22) tills det snäpper fast.

6.2 Ställa in snittdjupet

Lossa på låsarmen (17) för inställning. Inställt snittdjup kan avläsas på skalan (18). Tryck låsarmen (17) ända ner igen.

6. Driftstart, inställningSVENSKAsv

Inställningen av snittdjupet ska vara så att sågklingans kuggar inte sticker ut mer än en halv kugghöjd under arbetsstycket. Se bilden på sid. 3.

6.3 Snedställa sågklingan för geringssnitt

Gör så här: lossa låsskruven (14). Luta motordelen mot styrplattan (11). Den inställda vinkeln kan avläsas på skalan (16). Dra åt fästskruven (14) igen. För en geringssnittsvinkel större än 45° (baksnitt): Tryck in baksnittshuvudet (13) och ställ det snett. (Vid nästa justering avaktiveras baksnittsfunktionen automatiskt)

6.4 Ställa in utsugsstos/spånutkast

Stosen (3) kan vridas till önskad position för utsug eller spånutkast. Skjut in stosen in till anslaget, vrid och dra ut igen. Stosen kan på så sätt låsas vridsäkert i 8 steg. Spånutsug: Anslut en sugslang till stosen (3) och koppla sedan slangen till en lämplig spånsug.

7.1 Flerfunktionsövervakad maskin

Slår maskinen av sig själv, så har elektroniken satt den i självskyddsläge. Det avges en varningssignal (ihållande pipljud). Den stängs av efter max. 30 sekunder eller om du släpper strömbrytaren (5). Trots skyddsfunktionen kan vissa användningsområden ge överbelastning som resulterar i maskinskador. Orsak och åtgärd:

1. Batteriet är nästan tomt (elektroniken skyddar

batteriet mot djupurladdning). Blinkar någon LED-lampa (23), så är batteriet nästan tomt. Tryck ev. på knappen (24) och kontrollera LED-lamporna (23). Är batteriet nästan tomt, ladda det!

2. Lång, kontinuerlig överbelastning av maskinen

får värmeskyddet att lösa ut. Maskinen arbetar med reducerad effekt tills temperaturen har återgått till normal nivå. Vid kraftig överhettning stänger maskinen av sig helt och hållet. Låt maskin eller batteri svalna. Obs! Är batteriet jättevarmt så kan det gå snabbare att kyla det i en ”AIR COOLED”- laddare. Obs! Maskinen kyler snabbare om du kör den obelastad.

3. Maskinen slår av vid för hög strömstyrka (t.ex.

om den nyper länge). Slå av maskinen med strömbrytaren (5). Sedan kan du jobba som vanligt igen (Följ alla säkerhetsanvisningar, särskilt säkerhetsanvisningarna i kapitel 4...Kast...). Försök att undvika att maskinen nyper.

Start: Skjut spärrknappen (6) framåt och håll den nedtryckt, tryck sedan på strömbrytaren (5). Stopp: Lossa strömbrytaren (5).

7.3 Arbetsanvisningar

Slå inte på eller av maskinen när sågklingan har kontakt med arbetsstycket. Låt sågklingan varva upp till maxvarvtal innan du börjar såga. När du sätter an handcirkelsågen svängs den rörliga skyddskåpan bakåt av arbetsstycket. Det nedre klingskyddet ska öppnas för hand endast vid speciella snitt, t.ex. vinkelsnitt. Öppna klingskyddet med spaken (7) släpp det när sågklingan tar i arbetsstycket. Vid all annan sågning fungerar klingskyddet automatiskt. Ta inte ut maskinen ur arbetsstycket när sågklingan roterar. Låt sågklingan stanna först. Stäng genast av motorn om sågklingan blockeras. Lägg inte undan maskinen förrän sågklingan stannat helt. Sågning efter rak ritsning: använd snittvisaren (12). Den vänstra kanten (rödmarkerad) visar snittgången vid en lodrät sågklinga. Den högra kanten visar snittgången för en 45° lutning på sågklingan. Obs: Vid sågning utan parallellanslag ska anslaget sättas i omvänt så att maskinens stabilitet förstärks. Sågning efter en list på arbetsstycket: För att få en exakt snittkant kan man fästa en list på arbetsstycket och föra handcirkelsågen med bottenplattan längs listen. Sågning med parallellanslag: För kapningar parallellt mot en rak kant. Parallellanslaget kan sättas in i sin hållare från båda sidorna. Du kan läsa av snittbredden på markeringen (15). Fixera med de båda klämspakarna (2). Exakt snittredd får man bäst fram genom att såga ett provsnitt. Sågning med styrskena (se kapitel Tillbehör): För millimeterexakta, helt raka, spånfria snittkanter. Glidskyddet gör anläggningen säker och skyddar arbetsstycket mot repor. Se kapitlet Tillbehör. Uppvärmning av batteriet: Vid extremt tuff användning (t.ex. sågning av tjocka brädor) kan batteriet bli överhettat av överbelastning (> 60 °C). Låt batteriet svalna innan du jobbar vidare, så kortar du inte batteriets livslängd.

Sågklingan måste stå stilla. Ta ut batterierna ur maskinen.

8. UnderhållSVENSKA sv

Risk för skärskador finns även vid stillastående klinga. Använd skyddshandskar. Håll in spindellåsknappen (32). Vrid sågaxeln långsamt med sexkantnyckeln (20) som du har satt in i sågklingans fästskruv (27) tills låsningen snäpper fast. Skruva ut sågklingans låsbult moturs och ta bort den yttre flänsbrickan (28). Dra tillbaka den rörliga skyddskåpan (31) och ta bort sågklingan. Kontrollera att den inre flänsbrickan (30) är korrekt insatt åt alla håll: Den inre flänsbrickan (30) har 2 sidor, diameter 20 mm och 5/8" (16 mm). Kontrollera att sågklingans fästhål för den inre flänsbrickan (30) sitter exakt korrekt! Felaktigt monterade sågklingor löper snett och leder till att användaren tappar kontrollen. Sätt i en ny sågklinga. Ta hänsyn till rotationsriktningen. Rätt rotationsriktning visas med pilar på sågklingan och skyddskåpan. Avlastningsytorna mellan den inre flänsbrickan (30), sågklingan (29), den yttre flänsbrickan (28) och sågklingans låsskruv (27) måste vara rena. Sätt in den yttre flänsbrickan (28). Se till att den yttre flänsbrickan (28) hamnar rätt. Dra åt sågklingsfästskruven (27) med sexkantnyckeln (20) (max. 5 Nm). Använd bara vassa, oskadade sågklingor. Repiga sågklingor, och sådana vars form ändrats, får inte användas. Använd inte sågklingor av snabbstål (HSS). Använd inte sågklingor som inte uppfyller angivna tekniska data. Sågklingornas diametrar måste överensstämma med uppgifterna på sågen. Sågklingan ska vara anpassad till obelastat varvtal. Använd sågblad som passar till materialet du ska såga i. Använd bara Metabo-originalsågklingor. Sågklingor som används för sågning i trä eller liknande material måste uppfylla kraven i EN 847-1.

8.2 Justera sågklingans vinkel

Sågklingsvinkeln är inställd på fabriken. Vid behov kan sågklingsvinkeln justeras för 0° och för 45°. Vrid de 2 justeringsskruvarna (26) (för 0°) eller justeringsskruven (10) (för 45°). Ta ut batterierna ur maskinen. Maskinen måste regelbundet rengöras från damm som lagrats på maskinen. Ventilationsöppningarna på motorn bör sugas rena med dammsugare. Skydden ska alltid fungera som de ska (t.ex. det rörliga klingskyddet).

Använd endast Metabo- eller CAS-batteripaket (Cordless Alliance System) och tillbehör i original. Använd endast tillbehör som uppfyller kraven och specifikationerna i den här bruksanvisningen. Se sidan 4. A Dammpåse BStyrskena CKapskena D Snabbspänntång. För att fästa styrskenan. E Cirkelsågklingor. För rena snitt vid längs- och tvärsågning i mjukt och hårt trä F Laddare G Batterier med olika kapacitet. Köp bara batterier som har samma spänning som elverktyget H Metabo universaldammsugare ISugslang Ett komplett tillbehörssortiment hittar du på www.metabo.com eller i katalogen. Reparation av elverktyg får endast utföras av behörig elektriker! Metabo-elverktyg som behöver repareras ska skickas till din Metabo-återförsäljare. För adresser, se www.metabo.com. Du kan hämta reservdelslistor på www.metabo.com. Följ nationella miljöföreskrifter för omhändertagande och återvinning av uttjänta maskiner, förpackningar och tillbehör. Gäller endast för EU-länder: Släng inte uttjänta elverktyg i hushållssoporna! Enligt Europaparlamentets och rådets direktiv 2012/19/EU om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess införlivande i den nationella lagstiftningen ska elek- triska verktyg samlas in separat och återvinnas på ett miljövänligt sätt. Släng inte batterier i hushållssoporna! Lämna till- baka trasiga eller uttjänta batterier till Metabo-åter- försäljaren! Släng aldrig batterier i vatten. Ladda ur batteriet i elverktyget före återvinning. Säkra kontakterna mot kortslutning (isolera t.ex. med tejp). Förklaringar till uppgifterna finns på sida 3. Förbehåll för tekniska ändringar. U =batterispänning

=Varvtal vid tomgång

90° =Inställbart snittdjup (90°)

45° =Inställbart snittdjup (45°) A =Inställbar geringssnittsvinkel Ø =sågklingsdiameter d =sågklinghålets diameter a = max. tjocklek på sågklingans grundstomme b =Sågklingans maxsågbredd m=vikt Mätvärdena är uppmätta enligt EN 62841. Tillåten omgivningstemperatur under drift: -20 °C till 50 °C (begränsad prestanda i temperaturer under 0 °C). Tillåten omgivningstemperatur vid lagring: 0 °C till 30 °C Likström I de tekniska specifikationerna ovan tas även hänsyn till toleranserna (i enlighet med gällande standarder). Utsläppsvärden Dessa värden medger en bedömning av elverktygets utsläpp samt jämförelse med andra eldrivna verktyg. Beroende på förhållandena, elverktygets skick och hur verktygen används kan de faktiska värdena vara högre eller lägre. Räkna även med pauser och perioder med lägre belastning. Använd de uppskattade värdena för att ta fram skyddsåtgärder för användaren, t.ex. organisatoriska åtgärder. Totalt vibrationsvärde (vektorsumma i tre riktningar) räknas fram enligt EN 62841:

h, D =vibrationsemissionsvärde (Såga spånskivor)

h,D =onoggrannhet (vibrationer) Typisk A-värderad bullernivå
