BRUKSANVISNING HDC 75 TEXCH HOOVER

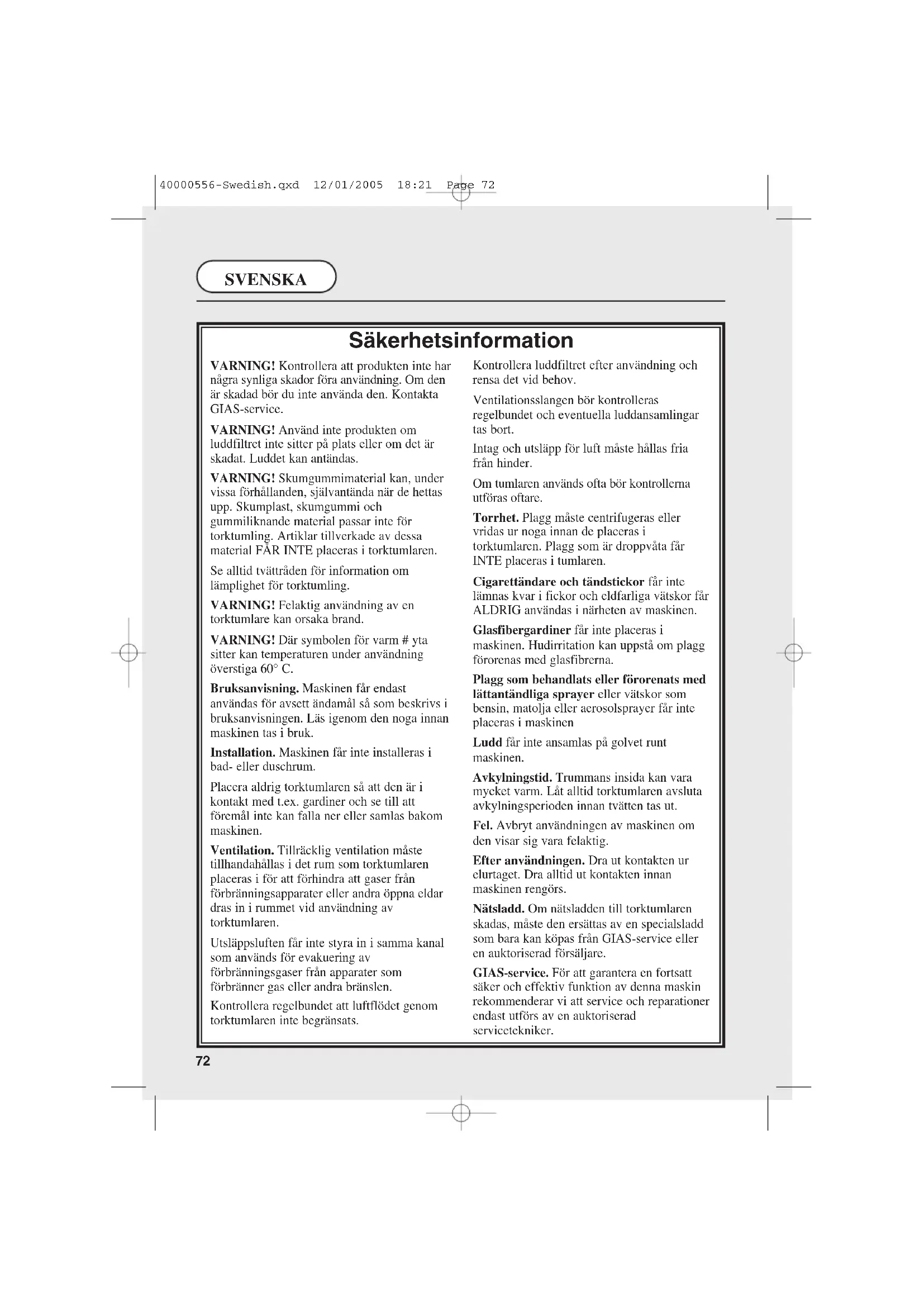

Säkerhetsinformation VARNING! Kontrollera att produkten inte har några synliga skador föra användning. Om den är skadad bör du inte använda den. Kontakta GIAS-service. VARNING! Använd inte produkten om luddfiltret inte sitter på plats eller om det är skadat. Luddet kan antändas. VARNING! Skumgummimaterial kan, under vissa förhållanden, självantända när de hettas upp. Skumplast, skumgummi och gummiliknande material passar inte för torktumling. Artiklar tillverkade av dessa material FÅR INTE placeras i torktumlaren. Se alltid tvättråden för information om lämplighet för torktumling. VARNING! Felaktig användning av en torktumlare kan orsaka brand. VARNING! Där symbolen för varm # yta sitter kan temperaturen under användning överstiga 60° C. Bruksanvisning. Maskinen får endast användas för avsett ändamål så som beskrivs i bruksanvisningen. Läs igenom den noga innan maskinen tas i bruk. Installation. Maskinen får inte installeras i bad- eller duschrum. Placera aldrig torktumlaren så att den är i kontakt med t.ex. gardiner och se till att föremål inte kan falla ner eller samlas bakom maskinen. Ventilation. Tillräcklig ventilation måste tillhandahållas i det rum som torktumlaren placeras i för att förhindra att gaser från förbränningsapparater eller andra öppna eldar dras in i rummet vid användning av torktumlaren. Utsläppsluften får inte styra in i samma kanal som används för evakuering av förbränningsgaser från apparater som förbränner gas eller andra bränslen. Kontrollera regelbundet att luftflödet genom torktumlaren inte begränsats. Kontrollera luddfiltret efter användning och rensa det vid behov. Ventilationsslangen bör kontrolleras regelbundet och eventuella luddansamlingar tas bort. Intag och utsläpp för luft måste hållas fria från hinder. Om tumlaren används ofta bör kontrollerna utföras oftare. Torrhet. Plagg måste centrifugeras eller vridas ur noga innan de placeras i torktumlaren. Plagg som är droppvåta får INTE placeras i tumlaren. Cigarettändare och tändstickor får inte lämnas kvar i fickor och eldfarliga vätskor får ALDRIG användas i närheten av maskinen. Glasfibergardiner får inte placeras i maskinen. Hudirritation kan uppstå om plagg förorenas med glasfibrerna. Plagg som behandlats eller förorenats med lättantändliga sprayer eller vätskor som bensin, matolja eller aerosolsprayer får inte placeras i maskinen Ludd får inte ansamlas på golvet runt maskinen. Avkylningstid. Trummans insida kan vara mycket varm. Låt alltid torktumlaren avsluta avkylningsperioden innan tvätten tas ut. Fel. Avbryt användningen av maskinen om den visar sig vara felaktig. Efter användningen. Dra ut kontakten ur elurtaget. Dra alltid ut kontakten innan maskinen rengörs. Nätsladd. Om nätsladden till torktumlaren skadas, måste den ersättas av en specialsladd som bara kan köpas från GIAS-service eller en auktoriserad försäljare. GIAS-service. För att garantera en fortsatt säker och effektiv funktion av denna maskin rekommenderar vi att service och reparationer endast utförs av en auktoriserad servicetekniker. 40000556-Swedish.qxd 12/01/2005 18:21 Page 72Säkerhetsinformation 72 Elanslutningskrav 73 Installationskrav 74 Förbereda lasten 74 Förbereda plagg 74 Maximal torkvikt 74 Sortera lasten 74-75 Torktumlas ej 75 Energibesparing 75 Öppna luckan 75 Filter 75 Vattenbehållare 76 Kondensor 76 Torkguide 77 Kontroller & indikatorer 78 Funktion 79-80 Rengöra torktumlaren 81 Tekniska specifikationer 81 Europeisk direktiv 2002/96/EC 81 Felsökning 82 Innan torktumlaren används första gången: ● läs denna instruktionsbok noga. ● ta ut allt som packats inuti trumman. ● torka trummans insida och luckan med en fuktig duk för att avlägsna eventuellt damm som kan ha samlats under transporten. VIKTIGT: Torktumlaren får endast användas för att torka hemtextilier och plagg som tvättats i vatten. Torktumla EJ material som behandlats med kemtvättvätskor. Elanslutningskrav Torktumlaren är utrustad med en gjuten stickpropp där trådarna inte kan bytas ut. Stickproppen måste sitta tillgängligt så att den kan dras ut sedan maskinen installerats. VIKTIGT: Trådarna i huvudledningen är färgade enligt följande kod: Blå – NEUTRAL Brun – STRÖM Grön och gul – JORD Om nätsladden till torktumlaren skadas, måste den ersättas av en specialsladd som bara kan köpas från GIAS-service eller en auktoriserad försäljare.

Maskinen måste handhas i enlighet med anvisningarna i bruksanvisningen. Den får endast användas för att torka hemtextilier och plagg som tvättats i vatten. Den FÅR INTE användas tillsammans med kemtvättvätskor. För din egen säkerhet måste torktumlaren installeras på rätt sätt. Vid eventuella installationsproblem kan du ringa närmaste GIAS-service för att få råd. VARNING!

ELEKTRICITET KAN UTGÖRA EN

STOR RISK. MASKINEN MÅSTE JORDAS. 40000556-Swedish.qxd 03/01/2006 17:41 Page 73SVENSKA Installationskrav VIKTIGT: Torktumlaren måste installeras så att luftintag och -utsläpp inte begränsas (bild 1). 1 – Nätsladd 2 – Luftintag 3 – Luftutsläpp Det bör finnas ett avstånd på minst 12 mm (0,5 tum) mellan sidorna, baksidan och underdelen på maskinen och omgivande väggar, skåp och golv. För att garantera tillräcklig ventilation får utrymmet mellan maskinens botten och golvet inte täppas till. Installera ALDRIG torktumlaren mot ett draperi. Se till att inga föremål kan falla ner eller samlas bakom och under torktumlaren eftersom de kan täppa till intag och utsläpp av luft. Förbereda lasten Innan tumlaren används för första gången torkas trummans insida och luckan av med en fuktig duk. Se till att tvätten som ska torkas är lämplig för torktumling, vilket anges av tvättmärkningen i varje plagg. Förbereda plagg Kontrollera att alla knäppen är stängda och alla fickor tomma. Vänd plaggen ut och in. Lägg plaggen löst i trumman så att de inte trasslar ihop sig. Varning: Överfyll inte trumman. Stora föremål kan när de blöts ned överskrida den högsta tillåtna belastningen (t.ex. sovsäckar och duntäcken). Maximal torkvikt ● Bomull max. 7 kg ● Syntet max. 3 kg Sortera lasten enligt följande: A) Enligt tvättmärkning På kragen eller i sömmens insida: Kan torkas i torktumlare. Torktumlas vid hög temperatur. Torktumlas endast vid låg temperatur. Torktumlas ej. B) Enligt mängd och tjocklek När lasten är större än tumlarens kapacitet sorteras plagg enligt tjocklek (man skiljer t.ex. på handdukar och tunna underkläder). C) Enligt textiltyp Bomull/linne: Handdukar, bomullsjersey, lakan och dukar. Syntet: Blusar, skjortor, overaller osv. av polyester eller polyamid, liksom bomull/syntetblandningar.

40000556-Swedish.qxd 12/01/2005 18:21 Page 74D) Enligt torrhetsgrad ● Sortera i: Stryktorrt, skåptorrt osv. ● För ömtåliga plagg trycker man in knappen ‘DELICATES’ ( ) för att välja låg torktemperatur. ● Välj alternativet vädring på vredet ( ) för vädring eller torkning av mycket ömtåliga plagg. Torktumlas ej: Ylle, siden, ömtåliga material, nylonstrumpor, ömtåliga broderier, tyger med metalldekorationer, plagg kantade med PVC eller läder, gymnastikskor, skrymmande föremål som sovsäckar etc. VIKTIGT: Torktumla inte plagg som behandlats med kemtvättvätska eller gummikläder (brand- eller explosionsrisk). Energibesparing Placera endast plagg som vridits ur noga eller centrifugerats i torktumlaren. Ju torrare tvätt desto kortare torktid vilket sparar energi. Försök ALLTID torka maximal tvättvikt, vilket sparar tid och energi. Överskrid ALDRIG maximal vikt, det slösar med tid och energi. Kontrollera ALLTID att filtret är rent före varje torkomgång eftersom detta ökar effektiviteten. Lägg ALDRIG droppvåta plagg i torktumlaren, detta kan skada maskinen och slösar med tid och energi. Öppna luckan Dra i handtaget för att öppna luckan (bild 2). Startar man om torktumlaren genom att stänga luckan och trycka på ‘START’ ( ). Filter VIKTIGT: Upprätthåll tumlarens effektivitet genom att kontrollera att luddfiltret är rent före varje torkomgång.

1. Dra filtret uppåt (bild 3).

2. Öppna filtret så som visas (bild 4).

3. Ta försiktigt bort ludd med en mjuk borste

eller med fingrarna.

4. Snäpp ihop filtret igen och skjut in det på

plats. Filterindikator ( ) Tänds när filtret behöver rengöras. Om tvätten inte blir torr bör man kontrollera om filtret är tilltäppt.

LUCKAN BLI MYCKET VARMA. 40000556-Swedish.qxd 12/01/2005 18:21 Page 75SVENSKA Vattenbehållare Vattnet som avlägsnas från tvätten under torkningen samlas upp i en behållare som sitter bakom kontrollpanelen på maskinens vänstra sida. När behållaren är full tänds indikatorn ‘EMPTY WATER’ ( ) på kontrollpanelen, och då MÅSTE behållaren tömmas. Vi rekommenderar att behållaren töms efter varje torkomgång. Tömma vattenbehållaren:

1. SE TILL ATT MASKINEN ÄR

AVSTÄNGD. Knappen AV/PÅ ( ) måste frigöras för att maskinen ska stängas av.

2. Dra ordentligt i handtaget så att

vattenbehållaren glider ut ur torktumlaren (bild 5). Lyft behållaren med båda händerna. När den är full väger behållaren

3. Öppna locket på behållarens översida och

töm ut vattnet (bild 7).

4. Sätt tillbaka locket och skjut in behållaren i

läge. SKJUT IN DEN ORDENTLIGT. Kondensor VIKTIGT: Slå alltid av strömmen och dra ut kontakten ur uttaget innan kondensorn rengörs. Bevara torktumlarens effektivitet genom att regelbundet kontrollera att kondensorn är ren. Ta bort kondensorn:

1. Ta bort sparkplåten (bild 8).

2. Vrid de två låsspakarna moturs (bild 9).

3. Dra ut kondensorenheten (bild 10).

4. Avlägsna försiktigt eventuellt damm eller

ludd med en duk och rengör enheten genom att hålla den under en rinnande kran (bild

11) och vända den så att vattnet rinner

mellan plattorna och tar bort damm och ludd.

5. Sätt tillbaka kondensorn och se till att den

kommer på plats ordentligt. Lås de två spakarna genom att vrida dem medurs.

6. Sätt tillbaka sparkplåten.

40000556-Swedish.qxd 12/01/2005 18:21 Page 7677 SVENSKA KOM IHÅG: Under de sista 10 minuterna tumlas alltid lasten i kalluft. Torkguide För ömtåliga textilier, välj knappen ‘DELICATES’ ( ) (ömtåligt) för alla torkprogram. Detta sänker torktemperaturen och skyddar plaggen. FÖRBEHANDLINGSPROGRAM FÖR STRYKNING: SLÄTAR UT VECK OCH SKRYNKLOR – UNDERLÄTTAR STRYKNING. Program Torkguide 1 Absolut torrt 2 Extratorrt 3 Skåptorrt 4 Stryktorrt 5 Medeltorrt 6 Fuktigt 40000556-Swedish.qxd 12/01/2005 18:21 Page 77SVENSKA Kontrollpanel och indikatorlampor (bild 12)

1. ‘ON/OFF’ knapp och indikatorlampa – tryck in knappen för att slå på maskinen och lampan

2. ‘DELICATES’ – tryck för att minska värmenivån för ömtåliga plagg, tryck igen för att välja hög

3. ‘ALARM OFF’ – tryck för att stänga av signalen ( ).

4. DIGITAL DISPLAY – visar det antal timmar som återstår när ‘START DELAY’ ställts in.

5. PROGRAM – ställer in torktiden.

6. ‘FILTER CARE’ – tänds när filtret behöver rengöras ( ).

7. ‘EMPTY WATER’ – tänds när vattenbehållaren är full ( ).

8. ‘COOLING’ – tänds när torkomgången är i avkylningsperioden ( ).

9. ‘HEATING’ – tänds när torkomgången är i uppvärmningsperioden ( ).

10. ‘START’ – tryck för att starta torkomgången ( ).

11. ‘START DELAY’ – tryck för att fördröja torkomgångens start med upp till 9 timmar ( ).

HÖG Värmeinställning LÅG Värmeinställning 40000556-Swedish.qxd 12/01/2005 18:21 Page 78SVENSKA Funktion

1. Öppna luckan och lasta trumman med tvätt.

Se till att plaggen inte hindrar luckans stängning.

2. Stäng luckan försiktigt tills du hör den

3. Tryck på ‘ON/OFF’ ( ) för att sätta på

torktumlaren. Lampan tänds.

4. Vrid på ‘PROGRAM’ för att ställa in

önskat torkprogram: om du t.ex. torkar bomullstvätt och vill förbereda den för strykning kan du välja ‘stryktorrt’. Inställningen FÖRE STRYKNING som visas av symbolen på ‘PROGRAM’- vredet är ett vädrings- och anti- skrynkelprogram. Torktumlaren värmer lasten i 9 minuter följt av 3 minuters avkylning och är särskilt bra för plagg som fått ligga ett tag innan de stryks, t.ex. i en tvättkorg. Plagg kan också ha blivit styva när de torkats utomhus på en lina eller inomhus på element. Behandlingen löser upp veck i tyget och gör strykningen snabbare och lättare.

5. Tryck in knappen ‘DELICATES’ ( ) för

att sänka värmen vid torkning av ömtåliga plagg i tidsinställda program. Tryck igen när det är klart för att ställa in hög temperatur. Vid vädring eller torkning av mycket ömtåliga plagg ställer man in alternativet vädring på vredet för torktid ( ).

6. Tryck på ‘START’ ( ). Torktumlaren

startar automatiskt och ‘HEATING’ ( ) tänds. Fuktavkännare En avkännare registrerar när lasten är torr. Torkomgången går över till avkylning och indikatorn ‘COOLING’ ( ) tänds. Efter 10 minuters avkylning slutar trumman automatiskt att rotera. Obs: (i) Sensorn känner inte alltid av en liten last. För små laster, separata plagg eller halvtorra textilier med låg fukthalt bör tidsinställda program användas. Ställ in programmet mellan 30 och 75 minuter beroende på lastens storlek och den torrhet som krävs, samt välj hög eller låg värme beroende på textiltyp. Om inte detta sker går torktumlaren endast i 10 minuter innan den går över till avkylning. (ii) Om fuktavkännaren inte fungerar, t.ex. när lasten är alltför stor eller för våt att torktumla, går torktumlaren automatiskt över till avkylning efter 180 minuter. Torktumlaren kan ställas in så att den startar upp till 9 timmar efter det att programmet ställts in. Ställ in tidsfördröjningen genom att trycka in och släppa ‘START-DELAY’ ( ) tills önskad fördröjning (visas i timmar) kommer upp på displayen och tryck därefter på ‘START’. Displayen blinkar. I takt med att timmarna går räknas siffran på displayen ner. När den kommer till 0 startar torktumlaren. Ändra fördröjningen när som helst genom att trycka ner knappen tills den nya siffran visas på displayen. Vid ett strömavbrott försvinner tidsfördröjningen och måste ställas in på nytt när strömförsörjningen är återställd.

HÖG Värmeinställning LÅG Värmeinställning 40000556-Swedish.qxd 12/01/2005 18:21 Page 797. Slå av signalen som ljuder vid slutet av varje torkomgång genom att trycka på ‘ALARM OFF’ ( ).

8. Lasten torkas genom tumling i

termostatstyrd varmluft. Kalluft används under de sista 10 minuterna för att reducera veck och kyla lasten så att den är klar att hantera. Under denna tid lyser indikatorn ‘COOLING’.

9. När programmet är klart slutar trumman

rotera. Vredet står kvar på det program som ställts in. ‘COOLING’ blinkar och signalen ljuder.

10. Öppna luckan och ta ut lasten.

Om lasten inte tas ut ur torktumlaren när torkomgången är klar, aktiveras en ‘antiskrynkelfunktion’. Varje kvart tumlas lasten i 5 sekunder och signalen ljuder. Detta upprepas tills ‘antiskrynkelfunktionen’ upphör genom att luckan öppnas.

11. Rengör filtret och töm vattenbehållaren

efter varje torkomgång för att garantera maximal effektivitet hos torktumlaren. (Se sektionerna ‘Filter’ och ‘Vattenbehållare’.)

12. Rengör kondensorn efter ungefär var 10:e

torkomgång för att garantera maximal effektivitet hos torktumlaren. (Se sektion ‘Kondensor’.)

VARMA. 40000556-Swedish.qxd 12/01/2005 18:21 Page 80SVENSKA Rengöra torktumlaren VIKTIGT: Slå alltid av strömmen och dra ut kontakten innan maskinen rengörs. Rengör filtret och töm vattenbehållaren efter varje torkomgång. Rengör kondensorn regelbundet. Efter varje användning bör man torka av trummans insida och lämna luckan öppen ett tag för att låta luftcirkulationen torka den. Torka maskinens utsida och luckan med en mjuk duk. Använd ALDRIG svampar eller rengöringsmedel med slipverkan. Förhindra att luckan fastnar genom att regelbundet rengöra luckpackningen med ett medel utan slipverkan. Med tiden kan avlagringar från vattnet ansamlas över sensorplattan (den sitter inuti trumman, ovanför lucköppningen). Sensorplattan kan rengöras med en mjuk trasa och en utspädd vinägerlösning. Var noga så att överflödig vätska torkas bort eftersom vinägerlösningen kan fläcka plagg. Tekniska specifikationer Trummans kapacitet 115 liter Maximal last 7 kg Höjd 85 cm Bredd 60 cm Djup 60 cm Energiklass C Obs: För elektriska data se etiketten på framsidan av torktumlaren (öppna luckan). Europeisk direktiv 2002/96/EC Den här enheten är märkt enligt det europeiska direktivet 2002/96/EC om återvinning av elutrustning (Waste Electrical and Electronic Equipment, WEEE). Genom att lämna produkten till återvinning kan du förhindra potentiella skador för människor och miljö, som i annat fall kan uppstå genom felaktig hantering. Symbolen på produkten anger att produkten inte får behandlas som hushållsavfall. I stället bör den lämnas till ett uppsamlingsställe för återvinning av elektrisk och elektronisk utrustning. Följ de lokala förordningarna för avfallshantering. Du kan få mer detaljerad information om hantering och återvinning av produkten hos kommunen, på återvinningsanläggningen eller på produktens inköpsställe.

40000556-Swedish.qxd 03/01/2006 17:39 Page 81Felsökning Skulle torktumlaren inte fungera riktigt bör följande punkter kontrolleras innan en servicetekniker tillkallas. Torktiden är för lång/plaggen är inte tillräckligt torra: ● Har du valt rätt torktid/program? Se sid 77. ● Var plaggen för våta? Var plaggen ordentligt urvridna eller centrifugerade? ● Behöver filtret rensas? Se sid 75. ● Behöver kondensorn rengöras? Se sid 76. l Är tumlaren överlastad? Se sid 74. ● Är luftintag, luftutsläpp och torktumlarens underdel fria från hinder? ● Är lasten för liten? Se sid 79. ● Har ‘DELICATES’ ställts in under en tidigare torkomgång? Se sid 78. ● Är sensorsystemet rent? Avlagringar från vattnet kan ansamlas över sensorplattan. Se sid 81 ‘Rengöra torktumlaren’. Torktumlaren startar inte: ● Har torktumlaren kopplats till ett fungerande eluttag? Kontrollera med en annan apparat som t.ex. en bordslampa. ● Är stickproppen korrekt ansluten till eluttaget? ● Är det strömavbrott? ● Har säkringen gått? ● Är luckan helt stängd? Se sid 79/80. ● Är torktumlaren påslagen, både vid eluttaget och maskinen? Se sid 78. ● Har torktid eller program ställts in? Se sid

● Har ‘START’ tryckts in sedan luckan öppnats? Se sid 75. ● Har ‘START’ tryckts in för att starta programmet? Se sid 79. ● Har alternativet ‘START DELAY’ ställts in och är det fortfarande tid kvar? Se sid 79. ● Har toktumlaren slutat fungera eftersom vattentråget är fullt och behöver tömmas? Se sid 76. Filterindikatorn lyser ● Behöver filtret rensas? Se sid 75. Indikatorn ‘Empty Water’ lyser ● Behöver vattenbehållaren tömmas? Se sid

Om nätsladden till torktumlaren skadas, måste den ersättas av en specialsladd som bara kan köpas från GIAS-service eller en auktoriserad GIAS-försäljare. Kvarstår problemen med torktumlaren efter de rekommenderade kontrollerna bör du kontakta GIAS-service. De kan hjälpa dig per telefon eller boka in ett besök av en tekniker enligt bestämmelser i garantin. En avgift kan emellertid tas ut om något av följande gäller din maskin: ● Befinns vara funktionsduglig. ● Inte har installerats i enlighet med instruktionerna. ● Har använts på ett oriktigt sätt.
