BRUKSANVISNING ExtremePower TS20EXTREM SIEMENS

1. Kontroller riktig stryketemperatur på etiketten på

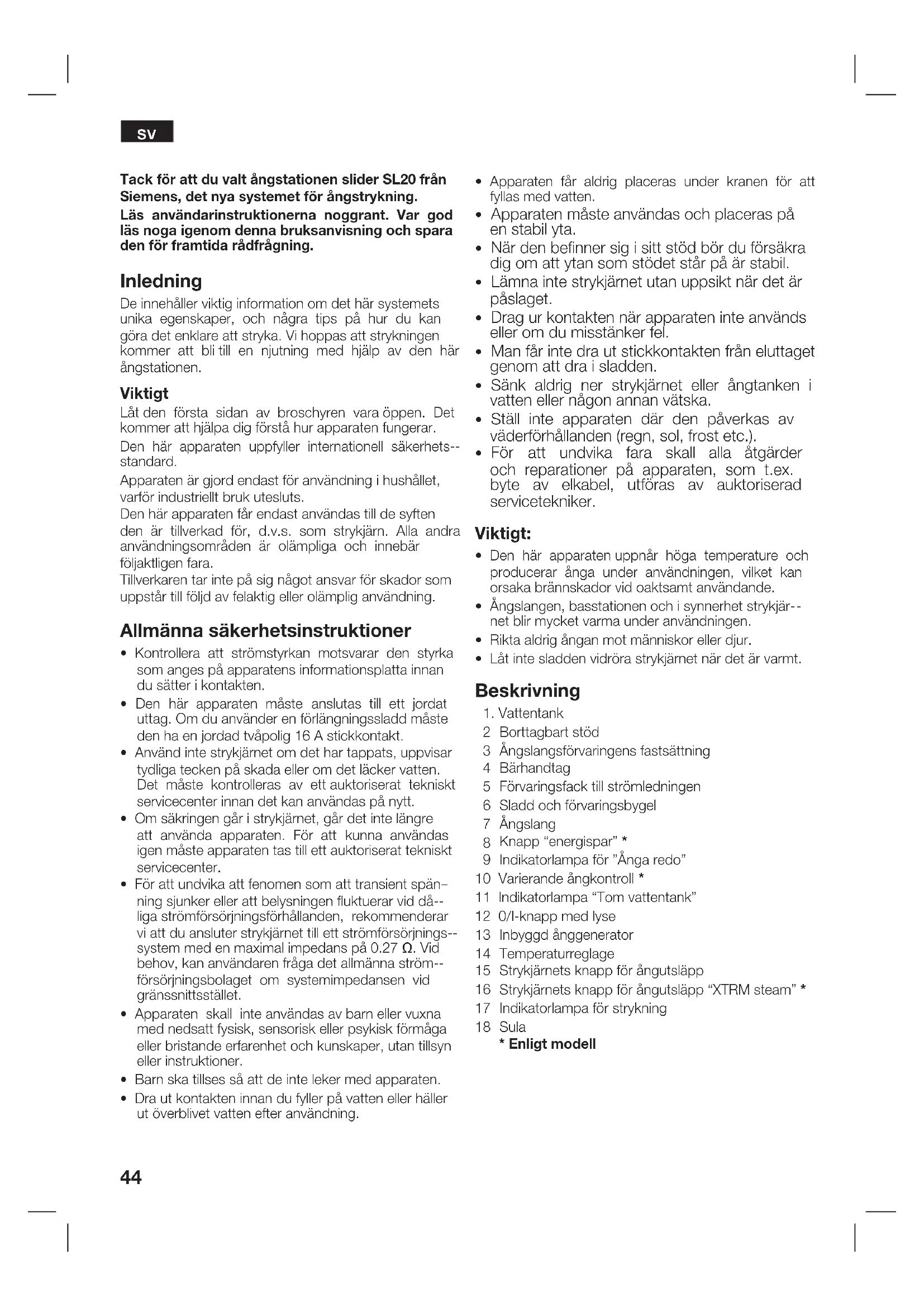

Tack för att du valt ångstationen slider SL20 från Siemens, det nya systemet för ångstrykning. Läs användarinstruktionerna noggrant. Var god läs noga igenom denna bruksanvisning och spara den för framtida rådfrågning. Inledning De innehåller viktig information om det här systemets unika egenskaper, och några tips på hur du kan göra det enklare att stryka. Vi hoppas att strykningen kommer att bli till en njutning med hjälp av den här ångstationen. Viktigt Låt den första sidan av broschyren vara öppen. Det kommer att hjälpa dig förstå hur apparaten fungerar. Den här apparaten uppfyller internationell säkerhets-- standard. Apparaten är gjord endast för användning i hushållet, varför industriellt bruk utesluts. Den här apparaten får endast användas till de syften den är tillverkad för, d.v.s. som strykjärn. Alla andra användningsområden är olämpliga och innebär följaktligen fara. Tillverkaren tar inte på sig något ansvar för skador som uppstår till följd av felaktig eller olämplig användning. Allmänna säkerhetsinstruktioner

• Kontrollera att strömstyrkan motsvarar den styrka som anges på apparatens informationsplatta innan du sätter i kontakten.

• Den här apparaten måste anslutas till ett jordat uttag. Om du använder en förlängningssladd måste den ha en jordad tvåpolig 16 A stickkontakt.

• Använd inte strykjärnet om det har tappats, uppvisar tydliga tecken på skada eller om det läcker vatten. Det måste kontrolleras av ett auktoriserat tekniskt servicecenter innan det kan användas på nytt.

• Om säkringen går i strykjärnet, går det inte längre att använda apparaten. För att kunna användas igen måste apparaten tas till ett auktoriserat tekniskt servicecenter.

• För att undvika att fenomen som att transient spän-

ning sjunker eller att belysningen fluktuerar vid då-- liga strömförsörjningsförhållanden, rekommenderar vi att du ansluter strykjärnet till ett strömförsörjnings-- system med en maximal impedans på 0.27 Ω. Vid behov, kan användaren fråga det allmänna ström-- försörjningsbolaget om systemimpedansen vid gränssnittsstället.

• Apparaten skall inte användas av barn eller vuxna med nedsatt fysisk, sensorisk eller psykisk förmåga eller bristande erfarenhet och kunskaper, utan tillsyn eller instruktioner.

• Barn ska tillses så att de inte leker med apparaten.

• Dra ut kontakten innan du fyller på vatten eller häller ut överblivet vatten efter användning.

• Apparaten får aldrig placeras under kranen för att fyllas med vatten.

• Apparaten måste användas och placeras på en stabil yta.

• När den befinner sig i sitt stöd bör du försäkra dig om att ytan som stödet står på är stabil.

• Lämna inte strykjärnet utan uppsikt när det är påslaget.

• Drag ur kontakten när apparaten inte används eller om du misstänker fel.

• Man får inte dra ut stickkontakten från eluttaget genom att dra i sladden.

• Sänk aldrig ner strykjärnet eller ångtanken i vatten eller någon annan vätska.

• Ställ inte apparaten där den påverkas av väderförhållanden (regn, sol, frost etc.).

• För att undvika fara skall alla åtgärder och reparationer på apparaten, som t.ex. byte av elkabel, utföras av auktoriserad servicetekniker. Viktigt:

• Den här apparaten uppnår höga temperature och producerar ånga under användningen, vilket kan orsaka brännskador vid oaktsamt användande.

• Ångslangen, basstationen och i synnerhet strykjär-

net blir mycket varma under användningen.

• Rikta aldrig ångan mot människor eller djur.

• Låt inte sladden vidröra strykjärnet när det är varmt. Beskrivning

Ångslangsförvaringens fastsättning

Förvaringsfack till strömledningen

Sladd och förvaringsbygel

Indikatorlampa för ”Ånga redo” 10 Varierande ångkontroll

11 Indikatorlampa “Tom vattentank” 12 0/I-knapp med lyse

Inbyggd ånggenerator

Strykjärnets knapp för ångutsläpp

Strykjärnets knapp för ångutsläpp “XTRM steam” *

Indikatorlampa för strykning

1. Ta bort etiketter och skyddshölje från sulan.

2. Placera apparaten vågrätt på en stabil, fast yta. Du

kan ta bort stödet från strykjärnet och placera det på en annan fast och stabil vågrät yta.

3. Fyll vattentanken och se till att inte överstiga

4. Rulla ut sladden helt och sätt i kontakten i ett jordat

5. Ställ kokarens ”0/I”-knapp och huvudström-brytare

6. Indikatorn “Ånga redo” (9) lyser efter några minuter

och visar att produkten är redo att användas. Ånggeneratorn tar endast längre tid att uppnå “Ånga redo” under den första uppvärmningen eller efter att avkalkning utförts (Calc’n clean). När vattnet redan finns i ånggeneratorn under vanlig användning kommer uppvärmningen till arbetstemperatur att gå snabbare.

7. Den här apparaten har en inbyggd sensor för

vattennivån. Indikatorn för ”tom vattentank” (11) tänds när vattentanken är tom. Viktigt:

• Kranvatten kan användas. För att bibehålla ångfunktionen i gott skick rekommenderas att blanda lika delar kranvatten och destillerat vatten. Om ditt kranvatten har ovanligt hög hårdhetsgrad, blanda en del kranvatten med två delar destillerat vatten. Du kan kontrollera vattnets hårdhet hos ditt lokala vattenledningsverk.

• Vattentanken kan fyllas när som helst medan du använder apparaten.

• För att undvika skada och/eller förorening av vattentankenoch vattenkokaren, häll inte parfym, vinäger, stärkelse, avkalkningsmedel, tillsatsämnen eller några andra kemiska produkter i vattentanken. Orsakas skador p.g.a. användning av ovan-- nämnda produkter ogiltigförklaras garantin.

• Strykjärnet är inte utformat för att stå upprätt. Placera det alltid horisontellt på strykjärnsplattan (2).

• Stödet kan placeras i det specialdesignade området på produkten, eller på någon annan lämplig plats i närheten av strykningsområdet. Låt aldrig strykjärnet vila på strykplattan utan stöd.

• Under den första användningen kan strykjärnet ge ifrån sig vissa ångor och lukter, tillsammans med vita partiklar på sulan. Detta är normalt och upphör efter några minuter.

• Medan knappen för ångutsläpp är intryckt kan vattentanken ge ifrån sig ett pumpljud. Detta är normalt och anger att vatten pumpas in i ångtanken. Temperaturinställning

1. Kontrollera tvättlappen på kläderna för att bestämma

rätt temperatur för strykning.

Ställ temperaturväljaren (14) i önskat läge:

3. Indikatorlampan (17) kommer att förbli tänd medan

strykjärnet värms upp, och släcks så fort strykjärnet har uppnått vald temperatur. Tips:

• Sortera dina kläder utifrån tvättlapparna. Börja alltid med kläder som behöver strykas på de lägsta temperaturerna.

• Om du inte är säker på vilket material ett plagg är gjort av bör du börja med att stryka på en låg temperatur, på en liten del av plagget som oftast inte syns när du bär det. Strykning med ånga (B)

1. Ställ temperaturväljaren (14) i önskat läge.

2. Ställ in den ångmängd som passar dina behov

genom att använda den varierande ångkontrollen (10) (enligt modell). För normal användning väljer du ett av följande rekommenderade lägen: Temperatur Ångläge

3. Tryck på ångknappen för att frigöra ånga.

Varning : Om du stryker med en låg temperaturinställning “•”

• Om apparaten har en varierande ångkontroll (10), ska du ställa in den varierande ångkontrollen på det lägsta läget (“ ”).

• Om apparaten inte har en varierande ångkontroll, trycker du på ångknappen bara i några sekunder åt gången för att stryka vid en låg temperatur. I båda fallen, ska du ställa in temperaturväljaren (14) i ett högre läge om vatten skulle droppa ut från undersidan (kontrollera att plagget kan strykas med inställt läge). Funktionen ”Pulse steam” Den här apparaten har en specialfunktion för svåra veck. När ångutsläppsknappen aktiveras avger ånggeneratorn tre kraftfulla ångpuffar så att ångan når ännu djupare ner i textilierna.

1. Ställ temperaturväljaren (14) på “•••”46

2. Tryck snabbt på ångutsläppsknappen (15) längst

ner på handtaget två gånger (dubbelklicka) eller (enligt modell) Tryck kort på ångutsläppsknappen (16) högst upp på handtaget. ANM.: Man kan stoppa ångpuffarna genom att trycka in ångknappen snabbt igen. Funktionen “XTRM steam” (beror på modellen) Funktionen “XTRM steam” bidrar till att snabbare mjuka upp mycket envisa plagg, som t.ex. jeans eller linnedukar. När knappen för “XTRM steam” (16) aktiveras avger ånggeneratorn en extra mängd ånga. För att vara mest effektiv ska funktionen användas under intervaller på ett par sekunder.

1. ställ temperaturväljaren (14) på “•••”

2. tryck ned knappen för “XTRM steam” (16).

• Ångslangen kan hettas upp om du stryker länge. Detta är normalt.

OBS: En del vattendroppar kan framträda första gången du använder funktionen ”Pulse steam” eller ”XTRM steam”. Vattendropparna kommer att försvinna efter att du har använt funktionen en liten tid. Strykning utan ånga

1. Stryk utan att trycka på knappen för ångutsläpp.

1. Ställ in temperaturkontrollen på läget “•••” eller

2. Du kan stryka gardiner och hängande kläder (jackor,

kostymer, kappor etc.) genom att placera strykjär-

net lodrätt och trycka på knappen för ångutsläpp. Rikta aldrig ångstrålen mot plagg som någon har på sig. Rikta aldrig ångan mot människor eller djur. Knapp Energibesparing “eco” (enligt modell) Om du trycker på knappen ”Energispar” (8) minskas apparatens energiförbrukning tack vare automatisk reduktion av el- och vattenförbrukning. Ett gott strykningsresultat kan uppnås för de flesta plagg. Använd bara det normala energiläget för tjocka och mycklet skrynkliga textilier. OBS: Om du arbetar med funktionen ”Energispa-

rande” kan den varierbara ångregleringen och temperaturregleringen fortfarande användas enligt rekommendationerna. Rengöring & underhåll Dra alltid ut strykjärnets kontakt ur vägguttaget innan du utför några rengörings- eller underhållsåtgärder.

1. Dra ut kontakten och låt apparaten svalna innan du

2. Torka av strykjärnets hölje, handtag och metallytor

med en fuktig trasa.

3. Rengör sulan med en fuktig trasa om den är smutsig

eller täckt av beläggning.

4. Använd aldrig slipmedel eller lösningsmedel.

1. Låt alltid strykjärnet svalna innan du lägger undan

2. Ställ in strömmen och ångkokaren på läget ”0” och

3. Placera strykjärnet i stödet med sulan nedåt.

Förvara elkabeln i förvaringsutrymmet (5) och ångslangen i förvaringsfästet (3). Linda inte kablarna för hårt.

5. Använd bärhandtagen (4) på sidorna när du ska

flytta på produkten. Sulskydd i textil (E) (enligt modell) Det här skyddet används för att stryka ömtåliga plagg på maxtemperatur utan att skada dem. Användningen av sulskyddet i textil innebär också att ingen trasa behöver användas för att undvika att mörka tyger blir glansiga vid strykning. Du rekommenderas att först stryka en liten del på insidan av plagget för att se hur resultatet blir. För att sätta dit skyddet på strykjärnet placerar du strykjärnets spets i skyddets kant och drar det elastiska bandet längs strykjärnets undersida till det sitter bra. För att ta bort sulskyddet i textil drar du i det elastiska bandet och separerar det på så sätt från strykjärnet. Sulskyddet i textil finns att köpa som en tjänst efter försäljningen av strykjärnet samt i specialbutiker. Reservdelsnummer (kundservice) på reservdel (fackhandel) 571510 TZ2045047

“Calc‘n clean” (F) Att rengöra kokaren För att förlänga livslängden på din ånggenerator och undvika kalkavlagringar är det extremt viktigt att skölja ut ångstationens behållare efter flera timmars användning (efter ca. 50 timmar). Om det är hårt vatten där du bor, öka frekvensen. Använd inte avkalkningsmedel för att skölja ur ångstationens behållare. Skador kan uppstå.

1. Kontrollera att apparaten är kall och att kontakten varit

ur i mer än 2 timmar, samt att den vattenbehållaren (1) är tom.

2. Lägg apparaten vid sidan av diskhon.

3. Ta bort plastlocket från apparatens botten genom

att vrida det till läget .

4. Skruva loss kokarens tömningsplugg med hjälp av

5. Håll ånggeneratorn upp och ner och fyll kokaren (på

basenheten) med 1/4 liter vatten med hjälp av en tillbringare.

6. Skaka basenheten under några sekunder och töm

den sedan helt över diskhon eller en hink. För bästa resultat rekommenderar vi att du upprepar den här proceduren en gång till. Viktigt: försäkra dig om att inget vatten är kvar i kokaren innan du stänger den igen.

7. Sätt dit kokarens avtappningsplugg igen och skruva

åt den med hjälp av ett mynt.

8. Sätt tilllbaka och stäng plastlocket genom att vrida

det till läget . Spolning av strykjärnets ångkammare (G) Varning! Risk för brännskador! Med den här metoden avlägsnar du kalkpartiklar från ångkammaren. Använd den ungefär varannan vecka om vattnet i ditt område är mycket hårt. a) Se till att strykjärnet har svalnat. b) Placera strykjärnets temperaturväljare (14) i “min”- läget. c) Fyll tanken med kranvatten. d) Anslut elkabeln och placera huvudströmbrytaren (12) i läget “I”. e) Vänta tills indikatorlampan “Ånga redo” (9) tänds. f) Om ångstationen har en ångregulator (10), placera den i högsta läget. g) Håll strykjärnet över vasken eller en behållare så att vattnet samlas upp. h) Tryck på ångutsläppsknappen (15) och skaka strykjärnet försiktigt. Kokande vatten och ånga kommer ut, tillsammans med kalk eller avlagringar som kan ha funnits där. Detta kan ta upp till fem minuter.

i) Placera strykjärnets temperaturväljare (14) i “max”-

läget, utan att trycka på ångutsläppsknappen (15). Vattnet i ångkammaren börjar förångas. Vänta tills allt vatten inuti kammaren har förångats. j) Rengör stryksulan genom att genast gnugga bort eventuellt överskott genom att föra det heta strykjärnet över en torr bomullstrasa. Felsökning Problem Möjliga orsaker Lösning Ånggeneratorn sätter inte igång.

• Det är problem med anslutningen.

• Ångtanken är inte på.

• Kontrollera sladden, kontakten och uttaget.

• Ställ kokarens “0/I”-knapp och huvudströmbrytare (12) på läget “I”. Strykjärnet värms inte upp.

• “0/I”-knappen befinner sig i läget “0”.

• Temperaturkontrollen är inställd på “min”.

• Ställ kokarens “0/I”-knapp och huvudströmbrytare (12) på läget “I”.

• Ställ in temperaturkontrollen (14) på önskat läge. Strykjärnet börjar ryka när det är på.

• Under första användningen: Vissa komponenter har blivit lätt infettade på fabriken och kan ge ifrån sig lite rök när de hettas upp för första gången.

• Under senare användning: sulan kan vara smutsig.

• Det är helt normalt och kommer att upphöra efter en kort stund.

• Rengör sulan i enlighet med instruktionerna i den här manualen. Vatten rinner igenom hålen på sulan.

• Ångfunktionen används innan den har nått rätt temperatur.

• Vattnet kondenseras inuti rören efter-

som ångan används för första gången eller inte har använts på länge.

• Minska ångflödet när du stryker på låga temperaturer (Vridbar ångkontroll (10).

• Rikta ångan bort från strykområdet och tryck på knappen för ångutsläpp tills det kommer ut ånga.48 sv sv Avfallshantering Våra produkter är miljövänligt förpackade i material som till största delen kan återvinnas. Hör med din kommun eller det lokala renhållningsverket var du kan lämna använt förpackningsmaterial och gamla hushållsprodukter. Denna enhet är märkt i enlighet med der europeiska direktivet 2002/96/EG om avfall som utgörs av eller innehåller elektroniska produkter (waste electrical and electronic equipment - WEEE). Direktivet anger ramarna för inom EU giltigt återtagande och korrekt återvinning av uttjänta enheter. Problem Möjliga orsaker Lösning Det kommer ut smuts genom sulan eller sulan är smutsig.

• Det har skapats beläggningar eller mineraler i ångtanken.

• Kemiska produkter eller tillsatsämnen har använts.

• Använd kranvatten blandat med 50% destillerat eller avmineraliserat vatten. Om ditt kranvatten har ovanligt hög hårdhetsgrad, blanda en del kranvatten med två delar destillerat vatten.

• Rengör sulan med en fuktig trasa.

• Tillsätt aldrig några produkter till kokvattnet. Strykjärnet producerar ingen ånga.

• Kokaren är inte på eller vattentanken är tom.

• Ångregleraren är inställd på min- läget.

• Ställ kokarens “0/I”-knapp och huvudströmbrytare (12) på läget “I” och/eller fyll vattentanken.

• Öka ångflödet genom att vrida upp ångkontrollen (10). Det strukna tyget mörknar och/eller fastnar på sulan.

• Den valda temperaturen är för hög och har skadat tyget.

• Välj en lämplig temperatur för materialet och rengör sulan med en fuktig trasa. Sulan blir brun. • Det är en vanlig följd av användningen.

• Rengör regelbundet sulan med en fuktig trasa. Apparaten ger ifrån sig ett pumpljud.

• Vatten pumpas in i ångtanken.

• Om ljudet inte upphör bör du sluta att använda ånggeneratorn och kontakta ett auktoriserat tekniskt servicecenter. Förlust av ångtrycket under strykningen Ångknappen hålls intryckt under för lång tid Tryck på ångknappen med jämna mellanrum. Detta ger ett bättre strykresultat eftersom tyger torkar på ett bättre sätt och håller sig mjukare Vattenbehållaren läcker Avtappningspluggen under enheten sitter löst. Dra åt avtappningspluggen med ett mynt eller liknande Vattenfläckar syns på plagget under strykning. Kan orsakas av ånga som kondenserats på strykbrädan. Torka av strykbrädans tygöverdrag och stryk fläckarna utan ånga för att torka dem. Vattenfläckar syns på plagget under användning av funktionen “XTRM steam”. Vattenfläckar orsakas av ångkondensering i slangen vid nedkylning efter användning. Vattendroppar upphör att komma ut ur stryksulan efter att funktionen “XTRM steam” har använts en liten tid. Slangen blir varm under användning. Detta är normalt och orsakas av ångan som passerar genom slangen under ångstrykning. Placera slangen på den andra sidan så att du inte kan komma åt den under strykning. Strykjärnet slutar inte att ånga efter att du placerat det på plattan. Funktionen “Pulse steam” är aktiverad genom dubbelklick. Tryck bara på knappen igen och strykjärnet slutar ånga omedelbart. Om ovanstående råd inte löser problemet bör dukontakta ett auktoriserat tekniskt servicecenter. Du kan ladda ner denna handbok från Siemens lokala hemsidor.49
