MANUAL DE UTILIZADOR ExtremePower TS20EXTREM SIEMENS

2. premere il pulsante “

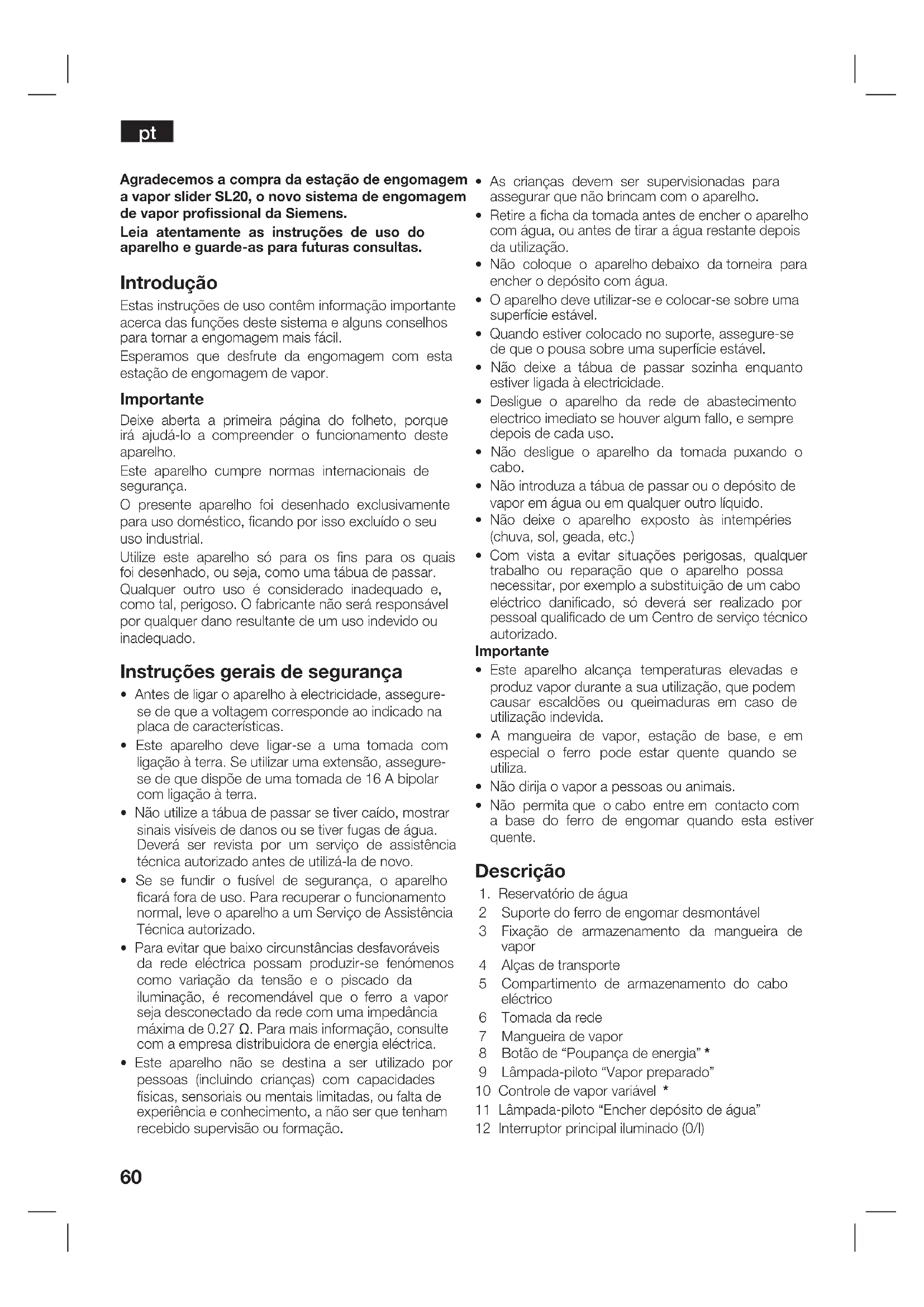

Agradecemos a compra da estação de engomagem a vapor slider SL20, o novo sistema de engomagem de vapor profissional da Siemens. Leia atentamente as instruções de uso do aparelho e guarde-as para futuras consultas. Introdução Estas instruções de uso contêm informação importante acerca das funções deste sistema e alguns conselhos para tornar a engomagem mais fácil. Esperamos que desfrute da engomagem com esta estação de engomagem de vapor. Importante Deixe aberta a primeira página do folheto, porque irá ajudá-lo a compreender o funcionamento deste aparelho. Este aparelho cumpre normas internacionais de segurança. O presente aparelho foi desenhado exclusivamente para uso doméstico, ficando por isso excluído o seu uso industrial. Utilize este aparelho só para os fins para os quais foi desenhado, ou seja, como uma tábua de passar. Qualquer outro uso é considerado inadequado e, como tal, perigoso. O fabricante não será responsável por qualquer dano resultante de um uso indevido ou inadequado. Instruções gerais de segurança

• Antes de ligar o aparelho à electricidade, assegure- se de que a voltagem corresponde ao indicado na placa de características.

• Este aparelho deve ligar-se a uma tomada com ligação à terra. Se utilizar uma extensão, assegure- se de que dispõe de uma tomada de 16 A bipolar com ligação à terra.

• Não utilize a tábua de passar se tiver caído, mostrar sinais visíveis de danos ou se tiver fugas de água. Deverá ser revista por um serviço de assistência técnica autorizado antes de utilizá-la de novo.

• Se se fundir o fusível de segurança, o aparelho ficará fora de uso. Para recuperar o funcionamento normal, leve o aparelho a um Serviço de Assistência Técnica autorizado.

• Para evitar que baixo circunstâncias desfavoráveis da rede eléctrica possam produzir-se fenómenos como variação da tensão e o piscado da iluminação, é recomendável que o ferro a vapor seja desconectado da rede com uma impedância máxima de 0.27 Ω. Para mais informação, consulte com a empresa distribuidora de energia eléctrica.

• Este aparelho não se destina a ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais limitadas, ou falta de experiência e conhecimento, a não ser que tenham recebido supervisão ou formação.

• As crianças devem ser supervisionadas para assegurar que não brincam com o aparelho.

• Retire a ficha da tomada antes de encher o aparelho com água, ou antes de tirar a água restante depois da utilização.

• Não coloque o aparelho debaixo da torneira para encher o depósito com água.

• O aparelho deve utilizar-se e colocar-se sobre uma superfície estável.

• Quando estiver colocado no suporte, assegure-se de que o pousa sobre uma superfície estável.

• Não deixe a tábua de passar sozinha enquanto estiver ligada à electricidade.

• Desligue o aparelho da rede de abastecimento electrico imediato se houver algum fallo, e sempre depois de cada uso.

• Não desligue o aparelho da tomada puxando o cabo.

• Não introduza a tábua de passar ou o depósito de vapor em água ou em qualquer outro líquido.

• Não deixe o aparelho exposto às intempéries (chuva, sol, geada, etc.)

• Com vista a evitar situações perigosas, qualquer trabalho ou reparação que o aparelho possa necessitar, por exemplo a substituição de um cabo eléctrico danificado, só deverá ser realizado por pessoal qualificado de um Centro de serviço técnico autorizado. Importante

• Este aparelho alcança temperaturas elevadas e produz vapor durante a sua utilização, que podem causar escaldões ou queimaduras em caso de utilização indevida.

• A mangueira de vapor, estação de base, e em especial o ferro pode estar quente quando se utiliza.

• Não dirija o vapor a pessoas ou animais.

• Não permita que o cabo entre em contacto com a base do ferro de engomar quando esta estiver quente. Descrição

1. Reservatório de água

2 Suporte do ferro de engomar desmontável 3 Fixação de armazenamento da mangueira de vapor 4 Alças de transporte 5 Compartimento de armazenamento do cabo eléctrico 6 Tomada da rede 7 Mangueira de vapor 8 Botão de “Poupança de energia”

9 Lâmpada-piloto “Vapor preparado” 10 Controle de vapor variável

11 Lâmpada-piloto “Encher depósito de água” 12 Interruptor principal iluminado (0/I)61

13 Carcaça com gerador de vapor interno 14 Control da temperatura 15 Botão de saída de vapor 16 Botão de saída de vapor “XTRM steam”

• Dependendo do modelo Preparações (A)

1. Retire qualquer etiqueta ou tampa de protecção da

2. Coloque o aparelho horizontal sobre uma superfície

sólida e estável. Pode retirar o suporte da tábua de passar do aparelho e colocar a tábua de passar sobre o suporte numa superfície sólida, estável e horizontal.

3. Encha o depósito de água (1), assegurando-se de

que não ultrapassa a marca de nível.

4. Desenrole o cabo da electricidade (6) e ligue-o

numa tomada com ligação à terra.

5. Coloque o interruptor “0/I” da ignição principal (12)

6. Irá iluminar-se o indicador luminoso “vapor

preparado” (9) depois de varios minutos, que indica que o aparelho está pronto para uso. O gerador de vapor necesita um tempo mais longo para chegar ao estado de “vapor preparado” durante o primeiro aquecimento para cada utilização, ou após a realisação de uma descalcificação (Calc’n clean). Uma vez aquecida, se houver água na caldeira, a espera será menor.

7. Este aparelho integra um sensor de nível de água. O

indicador luminoso “encher depósito de água” (11) iluminar-se-á quando o depósito de água estiver vazio. Importante:

• Pode usar água da torneira. Para prolongar o óptimo funcionamento da função de vapor, misture a água da rede de abastecimento com água destilada 1:1. Se a água da rede de abastecimento no seu distrito for demasiada calcária, misture-a com água destilada 1:2. Pode entrar em contacto com o fornecedor público de água da sua região para saber o grau de dureza da mesma.

• Pode encher o depósito de água em qualquer momento enquanto utiliza o aparelho.

• Para evitar danos e/ou a contaminação do depósito de água e da caldeira, não ponha no depósito de água perfume, vinagre, goma, agentes descalcificadores, aditivos ou qualquer outro tipo de produto químico. Todos os danos provocados pela utilização de um dos produtos acima mencionados irão anular a garantia.

• Não deve pousar o ferro na vertical sobre a tábua de engomar. Coloque-o sempre na horizontal sobre o suporte (2).

• O suporte pode colocar-se na abertura especialmente desenhada no aparelho ou em qualquer ponto adequado na área de engomagem. Não coloque a tábua de passar sobre o aparelho sem o suporte.

• Durante o seu primeiro uso, a tábua de passar pode produzir certos vapores ou odores, bem como partículas brancas sobre a base; isso é normal e desaparecerá após uns minutos.

• Enquanto o botão de saída de vapor permanecer ligado, o depósito de água pode produzir um som de bombagem, que é normal e indica que se está a bombear água para o depósito de vapor. Regulação da temperatura

1. Comprove na etiqueta de instruções de engomagem

da peça de roupa a temperatura correcta de engomagem.

2. Rode o selector de temperatura (14) para a definição

enquanto a tábua de passar está a aquecer e apagar-se-á quando a tábua de passar tiver alcançado a temperatura seleccionada. Conselhos:

• Separe as peças de roupa segundo as etiquetas do símbolo de lavagem e engomagem, começando sempre com as peças de roupa que se tiverem que engomar a temperaturas mais baixas.

• Se não tem a certeza sobre os tecidos de uma peça de roupa, comece a sua engomagem a baixa temperatura e escolha a temperatura correcta engomando uma pequena secção que não fique normalmente à vista. Engomagem com vapor (B)

1. Rode o selector de temperatura (14) para a definição

2. Defina a quantidade de vapor necessária, utilizando

o controlo de vaporização variável (10) (depende do modelo). Para uma utilização normal, escolha uma das seguintes definições recomendadas: Temperatura Definição de vapor

Atenção: Quando passar a ferro com uma temperatura mais baixa “•”

• Se o aparelho tiver um controlo de vaporização variável (10), regule-o para a posição mais baixa

• Se o aparelho não tiver um controlo de vaporização variável, prima o botão de vapor só por alguns segundos de cada vez, quando passar a ferro com temperaturas mais baixas. Em ambos os casos, se houver água a pingar da base, regule o selector de temperatura (14) para uma posição superior (certifique-se de que a peça de roupa pode ser engomada nessa posição). Função “Pulse steam” Este aparelho conta com uma função especial para eliminar os vincos mais difíceis. Quando o botão de vapor é accionado, o gerador de vapor lança três jactos para que o vapor se entranhe nos tecidos com maior profundidade.

1. Defina o selector de temperatura (14) para “•••”

2. Prima duas vezes rapidamente (duplo clique) o

botão de vapor (15) na parte de baixo da pega ou (dependiente do modelo) Prima rapidamente o botão de vapor (16) na parte de cima da pega. Nota: pode parar os jactos de vapor, voltando a premir rapidamente o botão de vapor. Função “XTRM steam” (dependente do modelo) A função “XTRM steam” ajuda a suavizar mais rapidamente peças de roupa difíceis, como calças de ganga ou toalhas de mesa de linho. Ao activar o botão “XTRM steam” (16) o gerador de vapor produz um volume de vapor extra. A função deve ser utilizada com intervalos de alguns segundos, para ser mais eficaz.

1. coloque o selector de temperatura (14) na posição

2. prima o botão “XTRM steam” (16).

• A mangueira do vapor pode aquecer se se engomar durante períodos longos, e isto é normal.

Nota: Quando utilizar a função “Pulse steam” ou “XTRM steam” pela primeira vez, podem surgir algumas gotas de água. As gotas de água desaparecem após algum tempo de utilização da função. Engomagem sem vapor

1. Comece a engomar sem ligar o botão de saída de

vapor. Vapor vertical (C)

1. Ponha o botão de temperatura na posição “•••” ou

2. Pode engomar cortinas e peças de roupa

penduradas (casacos, fatos, sobretudos...) colocando a tábua de passar numa posição vertical e pressionando o botão de saída de vapor. Nunca dirigir o jacto de vapor em tecidos que estão sendo usados. Nunca aponte a vapor a pessoas ou animais. Botão “eco” de poupança de energia (dependendo do modelo) Se o botão “Poupança de energia” (8) estiver activado, o consumo de energia do aparelho diminui com a redução automática do consumo eléctrico e de água. Deste modo, irá obter bons resultados ao engomar as suas peças de roupa. Utilize a definição do nível normal de energia apenas para tecidos grossos e bastante vincados. Nota: Se utilizar a função “Poupança de energia”, a regulação de vapor variável e a regulação de temperatura podem continuar a ser utilizadas como recomendado. Limpeza e manutenção Desligue a tábua de passar da electricidade antes de realizar qualquer trabalho de limpeza ou manutenção.

1. Depois de engomar, desligue a ficha e deixe

arrefecer a base da tábua de passar antes de limpar.

2. Limpe a carcaça, a asa e o corpo da tábua de

passar com um pano húmido.

3. Se a base estiver manchada com sujidade ou óxido,

limpe-a com um pano húmido.

4. Não utilize produtos abrasivos ou dissolventes.

Guardar o aparelho (D)

2. Ponha o interruptor de acendimento na posição “0”

Armazene o cabo eléctrico no compartimento de armazenamento (5) e a mangueira de vapor na fixação de armazenamento (3). Não aperte demasiado os cabos ao enrolar.

5. Para transportar o aparelho, segure as alças (4)

localizadas nos laterais.63

Cobertura de protecção em tecido (E) (dependiente do modelo) Este protector utiliza-se para engomar com vapor peças delicadas a uma temperatura máxima sem as danificar. O uso da capa protectora em tecido também elimina a necessidade de um pano para evitar o brilho em materiais escuros. Aconselha-se começar a engomar uma pequena secção do interior da peça e observar os resultados. Para colocar o protector no ferro, ponha a ponta do ferro no extremo do protector de tecidos e puxe a banda elástica por cima da parte inferior traseira do ferro até que fique ajustada. Para soltar a capa de protecção em tecido, puxe a banda elástica para separá-la do ferro. A capa de protecção em tecido pode ser adquirida no serviço de pós-venda ou em casas especializadas. Código do acessório (Serviço pós-venda) Me do acessório (casas especializadas) 571510 TZ20450 “Calc‘n clean” (F) Limpeza da caldeira Para aumentar a vida útil do gerador de vapor e evitar a acumulação de calcário, é essencial lavar a caldeira depois de aproximadamente a cada 50 horas de utilização. Se a água for dura, aumente a frequência. Não utilize agentes descalcificantes para a lavagem da caldeira, porque poderiam danificá-la.

1. Deixe arrefecer o aparelho durante mais de 2 horas,

e comprove que o depósito de água (1) está vazio.

2. Coloque o aparelho na beira da banca.

3. Retire a capa de plástico do fundo do aparelho,

colocando-a em posição

4. Desaperte o tampão de drenagem da caldeira

utilizando uma moeda.

5. Coloque o gerador de vapor em posição invertida e,

com uma jarra, encha a caldeira (na base) com 1/4 litro de água.

6. Agite a base durante alguns momentos e esvazie-

a completamente na banca ou num depósito. Para obter os melhores resultados, recomendamos realizar esta operação duas vezes. Importante: antes de voltar a fechá-la, assegure-se de que não fica água na caldeira.

7. Volte a colocar a tampa de drenagem e aperte-a

com força, utilizando uma moeda.

8. Insira e feche a capa de plástico, colocando-a em

posição . Limpeza da câmara de vapor do ferro (G) Cuidado! Risco de queimaduras! Este procedimento ajuda a eliminar partículas de calcário presentes na câmara de vapor. Se a água na sua área de residência for muito dura, faça esta limpeza de duas em duas semanas, aproximadamente. a) Certifique-se de que o ferro já está frio. b) Defina o selector de temperatura (14) do ferro para a posição “min”. c) Encha o reservatório com água da torneira. d) Ligue o aparelho à electricidade e defina o interruptor de alimentação principal (12) para a posição “I”. e) Espere até que o indicador luminoso “vapor pronto” (9) acenda. f) Se a unidade de vapor tiver um regulador de vapor (10), defina-o para a posição máxima. g) Segure o ferro por cima do lava-louça, ou de um recipiente, para recolher a água. h) Prima o botão de vapor (15) e agite ligeiramente o ferro. Água a ferver e vapor serão expelidos e, com eles, calcário e/ou outros resíduos que possam existir. Este processo pode demorar cerca de 5 minutos.

i) Defina o selector de temperatura (14) do ferro para

a posição “max”, sem premir o botão de vapor (15). A água na câmara de vapor começa a evaporar. Espere até que toda a água na câmara evapore. j) Para limpar a base do ferro, remova de imediato qualquer resíduo, passando com um tecido de algodão seco no ferro quente.64

Solução de avarias Problema Causas possíveis Solução O gerador de vapor não acende.

• Há um problema de ligação.

• A caldeira de vapor não está conectada.

• Teste o cabo da electricidade, a ligação e a tomada.

• Coloque o interruptor “0/I” da ignição principal (12) na posição “I”. A tábua de passar não aquece.

• O interruptor “0/I” está na posição “0”

• O botão de controlo de temperatura está na posição “min”.

• Coloque o interruptor “0/I” da ignição principal (12) na posição “I”.

• Ponha o botão de controlo de temperatura (14) na posição desejada. A tábua de passar produz fumo quando se acende.

• Durante a primeira utilização: certos componentes do aparelho ficam ligeiramente gordurosos na fábrica e podem produzir um pouco de fumo quando se aquece inicialmente.

• Durante a primeira utilização: a base pode estar manchada.

• Isto é completamente normal e desaparecerá após uns momentos.

• Limpe a base de acordo com as instruções de limpeza deste manual. Sai água através dos buracos da base.

• Está a usar a função de vapor antes de alcançar a temperatura indicada para tal.

• A água está a condensar-se no interior dos tubos porque se está a usar vapor pela primeira vez ou não se utilizou o mesmo durante um tempo prolongado.

• Reduza o fluxo de vapor quando engomar com temperaturas baixas (controlo de vapor variável (10))

• Separe a tábua de passar da área de engomagem e pressione o botão de saída de vapor até que se produza vapor. Sai sujidade pela base ou a base está suja.

• Há uma acumulação de óxido ou minerais na caldeira.

• Utilizaram-se produtos químicos ou aditivos.

• Utilize água da torneira misturada a 50% com água destilada ou desmineralizada. Se a água da rede de abastecimento no seu distrito for demasiada calcária, misture-a com água destilada 1:2.

• Limpe a base com um pano húmido.

• Não adicione produtos à água fervida. A tábua de passar não produz vapor.

• A caldeira não acende ou o depósito da água está vazio.

• O regulador de vapor está na posição mínima.

• Coloque o interruptor “0/I” da ignição principal (12) na posição “I” e/ou encha o depósito de água.

• Aumente o fluxo de vapor girando o controlo de vapor (10). A peça de roupa engomada fica escurecida e/ou aderida à base.

• A temperatura seleccionada é demasiado elevada e estragou a peça de roupa.

• Seleccione uma temperatura adequada ao tecido e limpe a base com um pano húmido. A base fica manchada. • É uma consequência normal do uso.

• Limpe a base com um pano húmido. O aparelho faz um som de bombagem.

• Está a bombear água na caldeira.

• Se o som não parar, não utilize o gerador de vapor e entre em contacto com um serviço de assistência técnica autorizado. Perda de pressão de vapor ao engomar O botão de saída de vapor está pressionado durante muito tempo Pressione o botão de vapor intervaladamente. A roupa ficará melhor engomada já que o tecido secará melhor e ficará mais suave65

Informação sobre eliminação Os nossos produtos são entregues numa embalagem optimizada. Isto consiste basicamente na utilização de materiais não contaminantes que devem ser entregues no serviço local de recolha de resíduos como matérias- primas secundárias. Solicite mais informação sobre a recolha de electrodomésticos obsoletos na sua zona. Este aparelho está marcado em confor-midade com a Directiva 2002/96/CE relativa aos resíduos de equipamentos eléctricos e electrónicos (waste electrical and electronic equipment - WEEE). A directiva estabelece o quadro para a criação de um sistema de recolha e valorização dos equipamentos usados válido em todos os Estados Membros da União Europeia. Problema Causas possíveis Solução Fuga de água na caldeira O tampão de drenagem situado no fundo do aparelho está solto. Aperte o tampão de drenagem com uma moeda Ao passar a ferro, aparecem manchas de água na peça de roupa. Pode ser causado pela condensação de vapor na tábua de engomar. Limpe a capa de tecido da tábua de engomar e passe as manchas a ferro, sem vapor, para as secar. Durante a utilização da função “XTRM steam” aparecem manchas de água na peça de roupa. As manchas de água são causadas pela condensação de vapor na mangueira, ao arrefecer depois de utilizar. Após algum tempo de utilização da função “XTRM steam”, as manchas de água deixam de sair da base. A mangueira fica quente durante a utilização. Isto é normal. É causado pelo vapor que passa através da mangueira durante a passagem a ferro com vapor. Coloque a mangueira no lado oposto, para que não lhe toque enquanto estiver a passar a ferro. O ferro não deve parar o vapor após sua colocação no suporte. “Pulse steam” a função ativada por clique duplo. Basta premir o botão de vapor novamente e o ferro de vapor vai parar o vapar de uma vez. Se as instruções anteriores não solucionarem o problema, entre em contacto com um serviço de assistência técnica autorizado. Você pode descarregar este manual na pagina principal da Siemens.66
