INSTRUKCJA OBSŁUGI ExtremePower TS20EXTREM SIEMENS

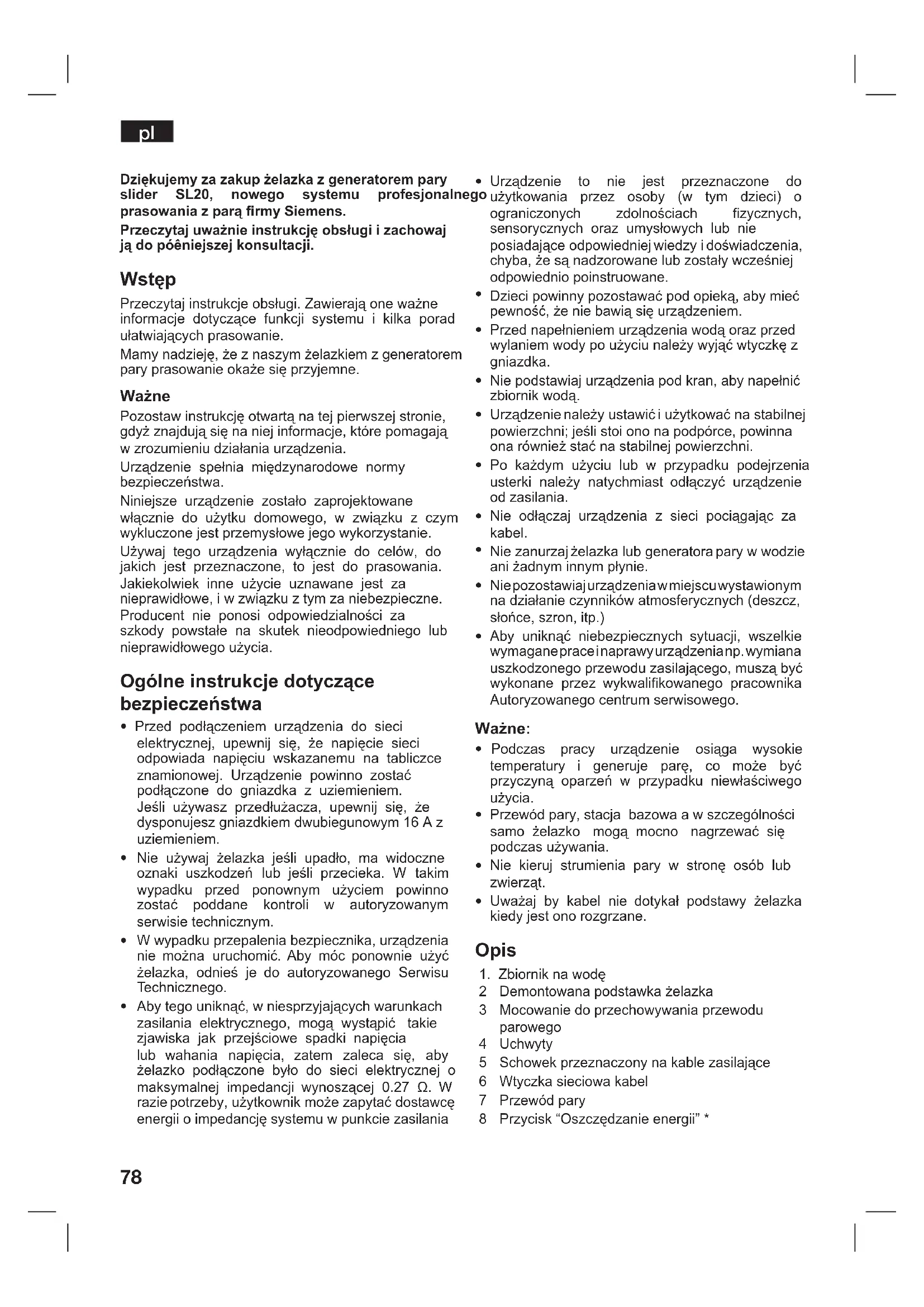

pl Instrukcja obsługi

Dziękujemy za zakup żelazka z generatorem pary • slider SL20, nowego systemu profesjonalnego prasowania z parą firmy Siemens.

Przeczytaj uważnie instrukcję obsługi i zachowaj ją do póśniejszej konsultacji.

Wstep

Przeczytaj instrukcje obsługi. Zawierają one ważne informacje dotyczące funkcji systemu i kilka porad ułatwiających prasowanie.

Mamy nadzieję, że z naszym żelazkiem z generatorem pary prasowanie okaże się przyjemne.

Ważne

Pozostaw instrukcję otwartą na tej pierwszej stronie, gdyż znajdują się na niej informacje, które pomagają w zrozumieniu działania urządzenia.

Urządzenie spełnia międzynarodowe normy bezpieczeństwa.

Niniejsze urządzenie zostało zaprojektowane włącznie do użytku domowego, w związku z czym wykluczone jest przemysłowe jego wykorzystanie.

Używaj tego urządzenia wyłącznie do celów, do jakich jest przeznaczone, to jest do prasowania. Jakiekolwiek inne użycie uznawane jest za nieprawidłowe, i w związku z tym za niebezpieczne.

Producent nie ponosi odpowiedzialności za szkody powstałe na skutek nieodpowiedniego lub nieprawidłowego użycia.

Ogólne instrukcje dotyczące bezpieczeństwa

• Przed podłączeniem urządzenia do sieci elektrycznej, upewnij się, że napięcie sieci odpowiada napięciu wskazanemu na tabliczce znamionowej. Urządzenie powinno zostać podłączone do gniazdka z uziemieniem. Jeśli używasz przedłużacza, upewnij się, że dysponujesz gniazdkiem dwubiegunowym 16 A z uziemieniem.
• Nie używaj żelazka jeśli upadło, ma widoczne oznaki uszkodzeń lub jeśli przecieka. W takim wypadku przed ponownym użyciem powinno zostać poddane kontroli w autoryzowanym serwisie technicznym.
• W wypadku przepalenia bezpiecznika, urządzenia nie można uruchomić. Aby móc ponownie użyć żelazka, odnieś je do autoryzowanego Serwisu Technicznego.
• Aby tego uniknąć, w niesprzyjających warunkach zasilania elektrycznego, mogą wystąpić takie zjawiska jak przejściowe spadki napięcia lub wahania napięcia, zatem zaleca się, aby żelazko podłączone było do sieci elektrycznej o maksymalnej impedancji wynoszącej 0.27 Ω. W razie potrzeby, użytkownik może zapytać dostawcę energii o impedancję systemu w punkcie zasilania

- Urządzenie to nie jest przeznaczone do go użytkowania przez osoby (w tym dzieci) o ograniczonych zdolnościach fizycznych, sensorycznych oraz umysłowych lub nie posiadające odpowiedniej wiedzy i doświadczenia, chyba, że są nadzorowane lub zostały wcześniej odpowiednio poinstruowane.

• Dzieci powinny pozostawać pod opieką, aby mieć pewność, że nie bawią się urządzeniem.
• Przed napełnieniem urządzenia woda oraz przed wylaniem wody po użyciu należy wyjąć wtyczkę z gniazdka.
• Nie podstawiaj urządzenia pod kran, aby napełnić zbiornik woda.
• Urządzenie należy ustawić i użytkować na stabilnej powierzchni; jeśli stoi ono na podpórze, powinna ona również stać na stabilnej powierzchni.
• Po każdym użyciu lub w przypadku podejrzenia usterki należy natychmiast odłączyć urządzenie od zasilania.
• Nie odłączaj urządzenia z sieci pociągając za kabel.
• Nie zanurzaj żelazka lub generatora pary w wodzie ani żadnym innym płynie.
• Nie pozostawiaj urządzenia w miejscu wystawionym na działanie czynników atmosferycznych (deszcz, słońce, szron, itp.)
• Aby uniknąć niebezpiecznych sytuacji, wszelkie wymagane prace inaprawy urządzenianp. wymiana uszkodzonego przewodu zasilającego, muszą być wykonane przez wykwalifikowanego pracownika Autoryzowanego centrum serwisowego.

Ważne:

• Podczas pracy urządzenie osiąga wysokie temperatury i generuje parę, co może być przyczyną oparzeń w przypadku niewłaściwego użycia.
• Przewód pary, stacja bazowa a w szczególności samo żelazko mogą mocno nagrzewać się podczas używania.
• Nie kieruj strumienia pary w stronę osób lub zwierząt.
• Uważaj by kabel nie dotykał podstawy żelazka kiedy jest ono rozgrzane.

Opis

1. Zbiornik na wodę
   2 Demontowana podstawka żelazka
   3 Mocowanie do przechowywania przewodu parowego
   4 Uchwyty
   5 Schowek przeznaczony na kable zasilające
   6 Wtyczka sieciowa kabel
   7 Przewód pary
   8 Przycisk "Oszczędzanie energii" *

9 Wskaźnik świetlny. "Para gotowa"

10 Kontrola pary zmienna *

11 Lampka kontrolna "napełnić zbiornik woda"

12 Wyłącznik główny 0/1 podświetlany

13 Obudowa wewnętrznego generatora pary

14 Pokrętło regulacji temperatury

15 Przycisk wylotu pary

17 Wskaźnik świetlny żelazka

18 Stopa

* W zależności od modelu

Przygotowanie (A)

1. Usuń wszelkie etykiety lub osłony ze stopy.

2. Ustaw urządzenie poziomo na płaskiej i stabilnej powierzchni. Można zdjąć podpórkę żelazka z urządzenia i ustawić je wraz z podpórką na solidnej, stabilnej i poziomej powierzchni.

3. Napełnić zbiornik wody, pamiętając, aby nie przekroczyć zaznaczonego poziomu.

4. Rozwiń kabel zasilający i podłącz go do gniazdka z uziemieniem.

5. Ustaw wyłącznik "0/l" (12) w pozycji "l".

6. Po kilku minutach zapali się wskaźnik "Para gotowa" (9), informując, że urządzenie jest gotowe do użycia.

Generator pary będzie potrzebował więcej czasu, aby osiągnąć stan "Para gotowa" tylko przy początkowym podgrzewaniu lub po wykonaniu operacji odkamieniania (Calc'n clean).

Gdy podczas zwykłej eksploatacji woda znajduje się już w generatorze pary, czas podgrzania w celu osiągnięcia temperatury działania będzie krótszy.

1. Urządzenie wyposażone jest w czujnik poziomu wody. Wskaźnik świetlny "napełnić zbiornik wodą" (11) zapala się, kiedy zbiornik zostaje opróżniony z wody.

Ważne:

- Można stosować wodę wodociągową.

Aby przedłużyć prawidłowe działanie funkcji pary, należy mieszać wodę z kranu z woda destylowaną w proporcji 1:1. Jeśli woda z kranu jest bardzo twarda, należy zmieszać ją z wodą destylowaną w proporcji 1:2.

Informacje o stopniu twardości wody można uzyskać u lokalnego dostawcy wody.

- Zbiornik można napełniać wodą w dowolnym momencie podczas pracy urządzenia.

- Aby uniknąć uszkodzeń i/lub zanieczyszczenia zbiornika na wodę i parownika, nie należy dodawać do niej perfum, octu, krochmalu, środków odwapniających, dodatków ani żadnych środków chemicznych.

Wszelkie uszkodzenia w wyniku użycia jednego z wyżej wymienionych produktów unieważni gwarancję.

- Żelazka nie można odstawiać na stopce. Należy zawsze umieszczać je w położeniu pionowym na podstawce (2).

- Podpórkę można umieścić w specjalnie zaprojektowanym otworze urządzenia lub w innym odpowiednim miejscu w strefie prasowania.

Nie ustawiaj żelazka na urządzeniu bez podpórki.

- Przy pierwszym użyciu z żelazka może wydobywać się para lub zapachy oraz pojawić się mogą białe cząsteczki na stopie; jest to normalne i po kilku minutach znika.

- Podczas gdy przycisk wylotu pary jest wciśnięty, zbiornik wody może wydawać dźwięk pompowania, co jest zjawiskiem normalnym i oznacza że do generatora pary pompowana jest woda.

Regulacja temperatury

1. Sprawdź na etykietce instrukcje dotyczące prasowania ubrania w odpowiedniej temperaturze.

2. Obróć wskaźnik temperatury (14) do wymaganego położenia:

•	Syntetyczne
••	Jedwab - wełna
•••	Bawełna - len

1. Wskaźnik świetlny (17) pozostaje włączony podczas gdy żelazko nagrzewa się, i gaśnie kiedy żelazko osiąga wybraną temperaturę.

Porady:

- Posortuj ubrania zgodnie z etykietami prania i prasowania, rozpoczynając od tych, które maja być prasowane w najniższej temperaturze.

- Jeśli nie ma pewności z jakiej tkaniny uszyte jest dane ubranie, rozpocznij prasowanie w niskiej temperaturze i wypróbuj prawidłową temperaturę prasowania na kawałku materiału normalnie niewidocznym.

Prasowanie z parą (B)

1. Obróć wskaźnik temperatury (14) do wymaganego położenia.

2. Ustaw ilość pary odpowiadającą Twoim potrzebom za pomocą regulatora zmiennej ilości pary (10) (w zależności od modelu).

Przy zwykłym użytkowaniu należy wybrać jedno z poniższych zalecanych ustawień:

pl

Temperatura Ustawienie pary
•
••
•••

1. Wciśnij przycisk uwalniający parę w celu jej uwolnienia.

Uwaga:

Prasowanie przy niższych ustawieniach temperatury “•”

• Jeżeli urządzenie posiada regulator zmiennej ilości pary (10), ustaw go na najniższą możliwą pozycję ("")
• Jeżeli urządzenie nie posiada regulatora zmiennej ilości pary, podczas prasowania w niższych temperaturach wciskaj przycisk uwalniania pary tylko na kilka sekund jednorazowo.

W obydwu przypadkach, jeśli zobaczysz wodę kapiącą ze stopy żelazka, ustaw wskaźnik temperatury (14) w wyższej pozycji (upewniając się, czy ubranie może być prasowane przy takim ustawieniu).

Funkcja "Pulse steam"

To urządzenie posiada specjalną funkcję umożliwiającą poradzenie sobie z problemem trudnych do wyprasowania zagnieceń.

Gdy przycisk uwalniania pary jest włączony, generator wytworzy trzy silne uderzenia pary, które umożliwia głębsze wniknięcie pary w tkaniny.

1. Ustawić pokrętło wyboru temperatury (14) na “…”
2. Nacisnąć krótko dwukrotnie (podwójne kliknięcie) przycisk uwalniania pary (15) w dolnej części uchwytu

albo (w zależności od modelu)

Krótko nacisnąć przycisk uwalniania pary (16) w górnej części uchwytu.

Uwaga: Można wstrzymać uderzenia pary, ponownie krótko naciskając przycisk uwalniania pary.

Funkcja "XTRM steam"

(w zależności od modelu)

Funkcja intensywnej pary "XTRM steam" znacznie przyspiesza prasowanie grubych tekstyliów, takich jak dzinsy czy Iniane obrusy, poprzez zmiekczenie tych tkanin. Gdy naciśniemy przycisk "XTRM steam" (16), generator wytworzy dodatkową ilość pary. W celu osiągnięcia największej efektywności funkcja ta powinna być używana z kilkusekundowymi prze- - rwami.

1. ustaw pokrętło wyboru temperatury (14) na “•••”
2. wciśnij przycisk "XTRM steam" (16)

Ważne:

- Przewód ciśnieniowy pary może się nagrzewać kiedy prasuje się przez długi czas, jest to zjawisko normalne.

- Uwaga: Przy pierwszym użyciu funkcji “Pulse steam” lub “XTRM steam” może się pojawić kilka kropel wody. Po korzystaniu z tej funkcji przez pewien czas krople wody przestaną się pojawiać.

Prasowanie bez pary

1. Rozpocznij prasowanie nie naciskając przycisku wylotu pary.

Pionowy strumień pary (C)

1. Ustaw przycisk temperatury w pozycji “●●●” lub “max.”
2. Można w ten sposób prasować zasłony i ubrania wiszące (marynarki, kostiumy, płaszcze...) ustawiając żelazko w pozycji pionowej i naciskając przycisk wylotu pary.

Nigdy nie należy kierować strumienia pary na garderobę znajdująca się na ciele.

Nigdy nie należy kierować strumienia pary na inne osoby lub zwierzęta.

Przycisk Oszczędzanie energii "eco" (w zależności od modelu)

Przy uruchomionym przycisku (8) "Energy saving" zużycie energii zostaje zredukowane poprzez automatyczne zmniejszenie zużycia prądu i wody. Dobre efekty prasowania można uzyskać w przypadku większości garderoby.

Do prasowania grubych i bardzo wymiętych materiałów należy stosować ustawienia wyłącznie zwykłego zużycia energii.

Uwaga: Przy pracy z funkcją “Energy saving” zaleca się używać również regulacji pary i temperatury.

Czyszczenie i konserwacja

Odlącz żelazko z sieci przed przystąpieniem do jakichkolwiek czynności konserwacyjnych lub czyszczenia.

1. Po zakończeniu prasowania wyjmij wtyczkę z gniazdka i pozostaw żelazko na chwilę, aby stopa ostygła przed czyszczeniem.
2. Czyść obudowę, uchwyt i korpus żelazka wilgotną ściereczką.
3. Jeśli stopa jest zabrudzona lub przyrdzewiała, wyczyść ją wilgotna ściereczką.
4. Nie używaj środków ściernych lub rozpuszczalników.

Przechowywanie urządzenia (D)

1. Przed schowaniem żelazka pozostaw je do ostygnięcia.
2. Ustaw wyłączniki zasilania i kotła parowego w pozycji "0" i wyjmij wtyczkę z gniazdka.

3. Ustaw żelazko stopą na podpórze.

4. Kabel zasilania przechowywać w przeznaczonym dla niego schowku (5) natomiast przewód parowy w służącym do tego celu mocowaniu (3). Nie należy zwijać kabli zbyt ciasno.

5. Podczas przesuwania urządzenia należy wykorzystać uchwyty umieszczone na bokach urządzenia, wskazane na rys. jako pkt. (4)

Stopa ochronna do tkanin (E)

(w zależności od modelu)

Ten ochraniacz stosuje się przy prasowaniu parą de- likatnych tkanin przy maksymalnej temperaturze.

Jego zastosowanie czyni zbędnym również zastosowanie ściereczki zapobiegającej błyszczeniu ciemnych materiałów.

Zalecamy rozpoczęcie od przeprasowania niewielkiego fragmentu na lewej stronie ubrania i sprawdzenia efektu.

Aby założyć ochraniacz na żelazko, ustaw szpic żelazka na brzegu ochraniacza i przełoż taśmę elastyczną przez dolną tylnią część żelazka, aby go dopasować. Aby zdjąć ochraniacz, pociągnij za taśmę elastyczną.

Ochraniacz można nabyć w punkcie serwisu lub sklepach specjalistycznych.

Kod produktu(punkty obsługi posprzedażnej)	Nazwa produktu(sklepy z akcesoriami specjalistycznymi)
571510 TZ20450

"Calc'n clean" (F)

Czyszczenie kotła

Aby przedłużyć okres użytkowania generatora pary i uniknąć gromadzenia się osadów, po kilkugodzinnym używaniu należy przepłukać bojler (po około 50 godzinach). W przypadku twardej wody, należy zwiększyć częstotliwość wykonywania tej czynności.

Nie stosować płynów odkamieniających do płukania bojlera, gdyż mogłyby go uszkodzić.

1. Sprawdzić, czy urządzenie jest zimne i odłączone od zasilania przez ponad 2 godziny oraz, czy zbiornik na wodę (1) jest pusty.
2. Ustaw urządzenie na brzegu zlewozmywaka.
3. Zdjąć plastikową pokrywę umieszczoną na spodzie urządzenia, obracając ją do pozycji
4. Odkręcić korek spustowy parownika przy pomocy monety.
5. Przytrzymaj generator pary w pozycji odwróconej i przy pomocy dzbanka napełnij kocioł ¼ litra wody.
6. Potrząśnij kotłem a następnie opróżnij całkowicie do zlewu lub do wiadra. Dla lepszego wyniku zalecamy wykonanie tej czynności dwukrotnie.

Ważne: Przed ponownym zamknięciem upewnij się, że w kotle nie zostały resztki wody.

1. Założ ponownie korek i dociśnij mocno przy pomocy monety.
2. Założyć i zamknąć plastikową pokrywę, obracając ją do pozycji 📐

Przeplukiwanie komory parowej żelazka (G)

Uwaga! Ryzyko poparzenia!

Ta procedura pomaga w usuwaniu drobinek kamienia z komory parowej.

Jeżeli woda w okolicy jest bardzo twarda, należy korzystać z tej funkcji raz na około 2 tygodnie.

a) Upewnić się, że żelazko ostygło.
b) Ustawić pokrętło wyboru temperatury (14) żelazka w pozycji "min".
c) Napełnić zbiornik woda bieżąca.

d) Podłączyć kabel zasilania i ustawić główny wyłącznik (12) w pozycji "I".

e) Odczekać, aż zaświeci się wskaźnik “para gotowa” (9).

f) Jeśli stacja parowa posiada regulator pary (10), ustawić go w pozycji maksimum.

g) Przytrzymać żelazko nad zlewem lub pojemnikiem, aby zebrać wodę.

h) Nacisnąć przycisk uwalniania pary (15) i delikatnie potrząsnąć żelazkiem. Wrząca woda i para będą wydobywały się na zewnątrz, wypłukując kamień oraz inne znajdujące się wewnątrz osady. Może to potrwać około 5 minut.

i) Ustawić pokrętło wyboru temperatury (14) żelazka w pozycji "max", bez naciskania na przycisk uwalniania pary (15). Woda w komorze parowej zacznie parować. Odczekać, aż cała woda znajdująca się wewnątrz komory wyparuje.

j) Aby oczyścić stopę żelazka, natychmiast zetrzeć wszelkie osady, przesuwając gorące żelazko po suchej, bawełnianej ścierce.

Postępowanie w razie awarii

Problem Możliwe przyczyny Rozwiązanie
Generator pary nie włącza się.	Podłączenie jest wadliwe.Generator pary nie jest podłączony.	Sprawdź kabel sieciowy, wtyczkę i gniazdko.Ustaw wyłącznik “0/l” (12) w pozycji “I”.
Żelazko nie nagrzewa się.	Wyłącznik “0/l” żelazka jest w pozycji “0”Przycisk regulacji temperatury jest w pozycji “min”.	Ustaw wyłącznik “0/l” (12) w pozycji “I”.Ustaw przycisk regulacji temperatury (14) w żądanej pozycji.
Po włączeniu z żelazka wydobywa się dym.	Przy pierwszym użyciu: niektóre elementy żelazka są oliwione przez producenta i na początku kiedy się nagrzewają, mogą dymić.Przy pierwszym użyciu: stopa żelazka może być zabrudzona.	Zjawisko to jest normalne i po kilku chwilach zniknie.Wyczyść stopę zgodnie z podanymi instrukcjami czyszczenia.
Przez otwory stopy wydobywa się woda.	Użyto funkcji pary zanim osiągnięta została odpowiednia temperatura.Woda skrapla się wewnątrz przewodu ponieważ funkcja pary używana jest po raz pierwszy lub nie była używana przez dłuższy czas.	Zmniejsz strumień pary przy prasowaniu w niskich temperaturach (zmienna kontrola pary (10))Odsuń żelazko ze strefy prasowania i naciśnij przycisk wylotu pary aż zacznie wydobywać się para.
Przez stopę wydobywa się brud lub stopa jest zabrudzona.	W generatorze pary zgromadziła się rdza lub osady mineralne.Użyto środków chemicznych lub dodatków do wody.	Użyj wody z wodociągu zmieszanej w równych proporcjach z wodą destylowaną lub odmineralizowaną. Jeśli woda z kranu jest bardzo twarda, należy zmieszać ją z wodą destylowaną w proporcji 1:2.Wyczyść stopę wilgotną ściereczką.Nie dodawaj żadnych środków do przegotowanej wody.
Żelazko nie wytwarza pary.	Kocioł nie włącza się lub zbiornik wody jest pusty.Regulator pary jest w pozycji minimum.	Ustaw wyłącznik kotła “0/l” (12) w pozycji “I” i/lub napełnij zbiornik wodą.Zwiększ strumień pary kręcząc regulatorem pary (10).
Prasowana tkanina ciemnieje i/lub przywiera do stopy.	Wybrana temperatura jest zbyt wysoka i spowodowała uszkodzenie tkaniny.	Wybierz temperaturę odpowiednią dla tkaniny zaś stopę wyczyść wilgotną ściereczką.
Stopa brudzi się.	Jest to normalne następstwo użytkowania.	Wyczyść stopę wilgotną ściereczką
Urządzenie wydaje dźwięk pompowania.	Woda jest przepompowywana do generatora pary.Dźwięk nie ustaje.	Jest to normalne.Jeśli dźwięk nie ustaje, nie używaj generatora pary i skontaktuj się z autoryzowanym serwisem technicznym.
Spadek ciśnienia pary podczas prasowania	Przycisk uwalniania pary pozostaje przyciśnięty przez dłuższy czas	Naciśnij przycisk uwalniania pary co pewien czas. Poprawia to efekty prasowania, ponieważ materiał będzie lepiej wysuszony i uzyska większą miękkość
Wyciek wody z parownika	Korek spustowy znajdujący się na dnie urządzenia jest poluzowany.	Dokręć korek spustowy parownika monetą.
Plamy wody pojawiające się na ubraniu podczas prasowania.	Ich powodem może być para zgromadzona na desce do prasowania.	Wytrzyj materiał osłaniający deskę do prasowania i osusz plamy żelazkiem z wyłączoną funkcją pary.
Plamy wody pojawiające się na ubraniu podczas używania funkcji “XTRM steam”.	Pojawianie się plam wody jest spowodowane zbieraniem się pary w przewodzie podczas chłodzenia żelazka po wyłączeniu.	Krople wody przestaną wydostawać się ze stopy żelazka po używaniu funkcji “XTRM steam” przez pewnien czas.
Przewód pary rozgrzewa się w trakcie używania żelazka.	Jest to normalne. Powoduje to para, która przechodzi przez przewód podczas prasowania i rozgrzewa go.	Prosimy umieścić przewód po przeciwnej stronie, tak aby nie można go było dotknąć w trakcie prasowania.
Żelazko nie przestaje uwalniać pary po odstawieniu go na podstawkę.	Funkcja “Pulse steam” została włączona przez dwukrotne naciśnięcie.	Wystarczy ponownie nacisnąć na spust i żelazko od razu przestanie uwalniać parę.

Jeśli powyższe porady nie pomagają usunąć problemu, skontaktuj się z autoryzowanym serwisem technicznym.

Ekologiczna utylizacja

To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2002/96/WE oraz polską Ustawą z dnia 29 lipca 2005 r. "O zużytym sprzęcie elektrycznym i elektronicznym" (Dz.U. z 2005 r. Nr 180, poz. 1495) symbolem przekreślonego kontenera na odpady.

Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania nie może być umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstwa domowego. Użytkownik jest zobowiązany do oddania go prowadzącym zbieranie zużytego sprzętu elektrycznego i elektronicznego. Prowadzący zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system umożliwiający oddanie tego sprzętu.

Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu.

Ten podręcznik można pobrać z lokalnej strony internetowej firmy Siemens.
