KÄYTTÖOHJE ExtremePower TS20EXTREM SIEMENS

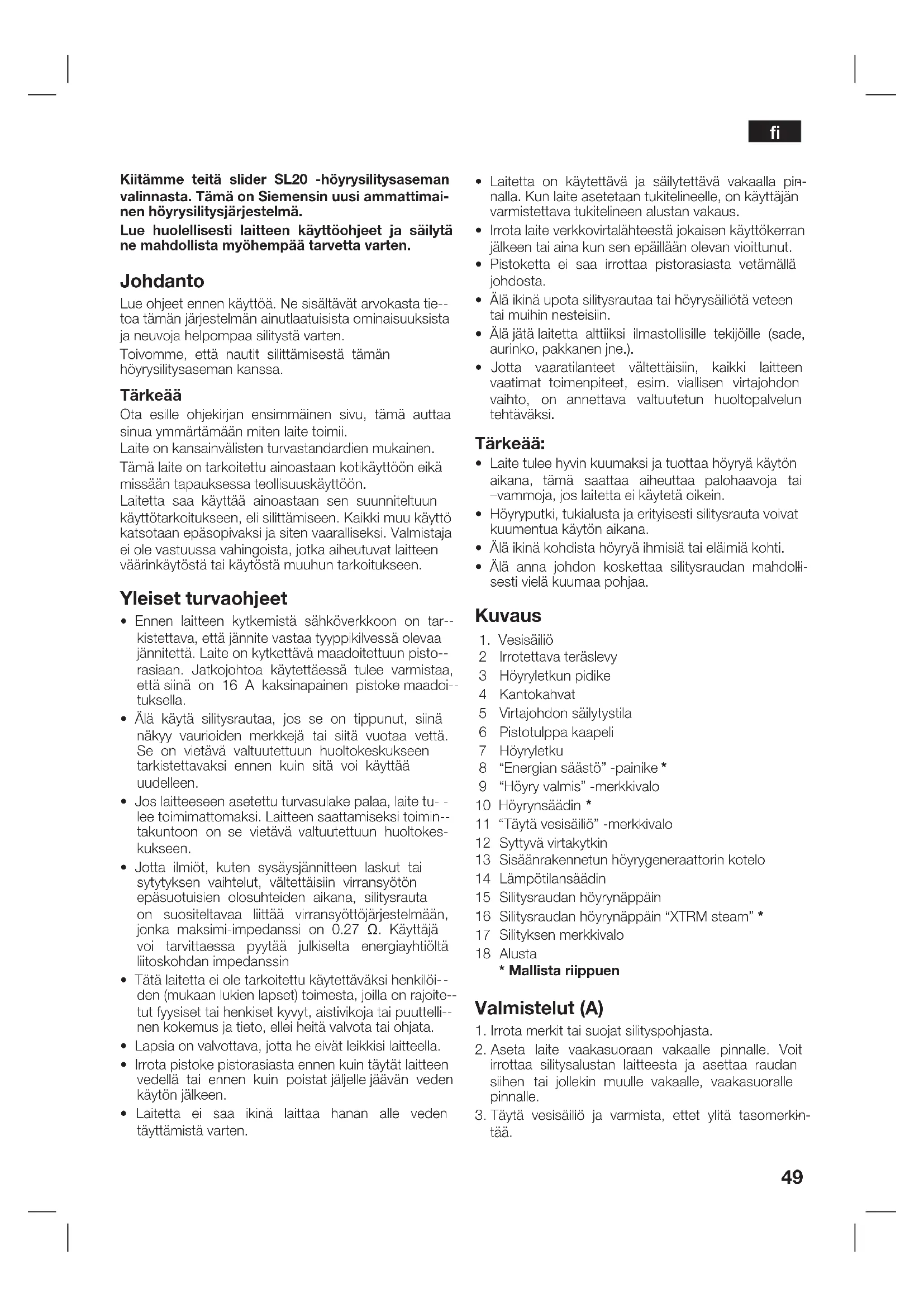

Kiitämme teitä slider SL20 -höyrysilitysaseman valinnasta. Tämä on Siemensin uusi ammattimai-

nen höyrysilitysjärjestelmä. Lue huolellisesti laitteen käyttöohjeet ja säilytä ne mahdollista myöhempää tarvetta varten. Johdanto Lue ohjeet ennen käyttöä. Ne sisältävät arvokasta tie-- toa tämän järjestelmän ainutlaatuisista ominaisuuksista ja neuvoja helpompaa silitystä varten. Toivomme, että nautit silittämisestä tämän höyrysilitysaseman kanssa. Tärkeää Ota esille ohjekirjan ensimmäinen sivu, tämä auttaa sinua ymmärtämään miten laite toimii. Laite on kansainvälisten turvastandardien mukainen. Tämä laite on tarkoitettu ainoastaan kotikäyttöön eikä missään tapauksessa teollisuuskäyttöön. Laitetta saa käyttää ainoastaan sen suunniteltuun käyttötarkoitukseen, eli silittämiseen. Kaikki muu käyttö katsotaan epäsopivaksi ja siten vaaralliseksi. Valmistaja ei ole vastuussa vahingoista, jotka aiheutuvat laitteen väärinkäytöstä tai käytöstä muuhun tarkoitukseen. Yleiset turvaohjeet

• Ennen laitteen kytkemistä sähköverkkoon on tar-- kistettava, että jännite vastaa tyyppikilvessä olevaa jännitettä. Laite on kytkettävä maadoitettuun pisto-- rasiaan. Jatkojohtoa käytettäessä tulee varmistaa, että siinä on 16 A kaksinapainen pistoke maadoi-- tuksella.

• Älä käytä silitysrautaa, jos se on tippunut, siinä näkyy vaurioiden merkkejä tai siitä vuotaa vettä. Se on vietävä valtuutettuun huoltokeskukseen tarkistettavaksi ennen kuin sitä voi käyttää uudelleen.

• Jos laitteeseen asetettu turvasulake palaa, laite tu-

lee toimimattomaksi. Laitteen saattamiseksi toimin-- takuntoon on se vietävä valtuutettuun huoltokes-- kukseen.

• Jotta ilmiöt, kuten sysäysjännitteen laskut tai sytytyksen vaihtelut, vältettäisiin virransyötön epäsuotuisien olosuhteiden aikana, silitysrauta on suositeltavaa liittää virransyöttöjärjestelmään, jonka maksimi-impedanssi on 0.27 Ω. Käyttäjä voi tarvittaessa pyytää julkiselta energiayhtiöltä liitoskohdan impedanssin

• Tätä laitetta ei ole tarkoitettu käytettäväksi henkilöi-

den (mukaan lukien lapset) toimesta, joilla on rajoite-- tut fyysiset tai henkiset kyvyt, aistivikoja tai puuttelli-- nen kokemus ja tieto, ellei heitä valvota tai ohjata.

• Lapsia on valvottava, jotta he eivät leikkisi laitteella.

• Irrota pistoke pistorasiasta ennen kuin täytät laitteen vedellä tai ennen kuin poistat jäljelle jäävän veden käytön jälkeen.

• Laitetta ei saa ikinä laittaa hanan alle veden täyttämistä varten.

• Laitetta on käytettävä ja säilytettävä vakaalla pin-

nalla. Kun laite asetetaan tukitelineelle, on käyttäjän varmistettava tukitelineen alustan vakaus.

• Irrota laite verkkovirtalähteestä jokaisen käyttökerran jälkeen tai aina kun sen epäillään olevan vioittunut.

• Pistoketta ei saa irrottaa pistorasiasta vetämällä johdosta.

• Älä ikinä upota silitysrautaa tai höyrysäiliötä veteen tai muihin nesteisiin.

• Älä jätä laitetta alttiiksi ilmastollisille tekijöille (sade, aurinko, pakkanen jne.).

• Jotta vaaratilanteet vältettäisiin, kaikki laitteen vaatimat toimenpiteet, esim. viallisen virtajohdon vaihto, on annettava valtuutetun huoltopalvelun tehtäväksi. Tärkeää:

• Laite tulee hyvin kuumaksi ja tuottaa höyryä käytön aikana, tämä saattaa aiheuttaa palohaavoja tai –vammoja, jos laitetta ei käytetä oikein.

• Höyryputki, tukialusta ja erityisesti silitysrauta voivat kuumentua käytön aikana.

• Älä ikinä kohdista höyryä ihmisiä tai eläimiä kohti.

• Älä anna johdon koskettaa silitysraudan mahdolli-

sesti vielä kuumaa pohjaa. Kuvaus

Irrotettava teräslevy

Virtajohdon säilytystila

Höyryletku 8 “Energian säästö” -painike

9 “Höyry valmis” -merkkivalo 10 Höyrynsäädin

11 “Täytä vesisäiliö” -merkkivalo

Sisäänrakennetun höyrygeneraattorin kotelo

Silitysraudan höyrynäppäin

Silitysraudan höyrynäppäin “XTRM steam” *

Silityksen merkkivalo

• Mallista riippuen Valmistelut (A)

1. Irrota merkit tai suojat silityspohjasta.

2. Aseta laite vaakasuoraan vakaalle pinnalle. Voit

irrottaa silitysalustan laitteesta ja asettaa raudan siihen tai jollekin muulle vakaalle, vaakasuoralle pinnalle.

3. Täytä vesisäiliö ja varmista, ettet ylitä tasomerkin-

4. Kelaa virtajohto (6) auki ja yhdistä se maadoitettuun

6. “Höyry valmis” -merkkivalo (9) syttyy useiden

minuuttien jälkeen ilmoittaen, että laite on valmis käytettäväksi. Höyry-yksikön “Höyry valmis” -tilan saavuttaminen vaatii enemmän aikaa vain ensimmäisellä kuumennus-

kerralla, tai kalkinpoistotoiminnon (Calc’n clean) suorit-- tamisen jälkeen. Kun vettä on höyry-yksikössä normaalin käytön aikana, käyttölämpötilan saavuttaminen on nopeampaa.

7. Tässä laitteessa on sisäänrakennettu vesitason

anturi. “Täytä vesisäiliö” -merkkivalo (11) syttyy, kun vesisäiliö on tyhjä. Tärkeää:

• Hanavettä voidaan käyttää. Voit pidentää optimaalista höyrytystoimintoa sekoit-

tamalla hanavettä pullotettuun veteen suhteessa 1:1. Jos alueesi hanavesi on erittäin kovaa, sekoita hana-- vettä pullotettuun veteen suhteessa 1:2. Voit tiedustella veden kovuutta paikalliselta vesilaitokselta.

• Vesisäiliö voidaan täyttää milloin tahansa laitetta käytettäessä.

• Välttyäksesi vahingoilta ja/tai saastumiselta vesisäi-

liössä ja kuumavesisäiliössä, älä käytä hajustettua vettä, viinietikkaa, tärkkiä, kalkinpoistoaineita, lisäai-- neita tai mitään muita kemikaaleja. Edellä mainittujen aineiden käyttö mitätöi takuun.

• Silitysrautaa ei ole suunniteltu pidettäväksi pysty-

suorassa. Aseta silitysrauta aina vaakasuorassa sili-- tyspohjan (2) päälle.

• Silitysalusta voidaan asettaa laitteessa sitä varten olevaan syvennykseen tai johonkin muuhun paikkaan silitysalueen lähellä. Älä ikinä aseta silitysrautaa vaakasuoraan asentoon ilman silitysalustaa!

• Ensimmäisellä käyttökerralla rauta saattaa tuottaa höyryjä ja hajuja yhdessä valkoisten hiukkasten kanssa silityspohjasta. Tämä on normaalia ja loppuu muutaman minuutin kuluttua.

• Painettaessa höyrynäppäintä vesisäiliöstä saattaa kuulua pumppaava ääni. Tämä on tavallista ja osoittaa, että vettä pumpataan höyrysäiliöön. Lämpötilan säätäminen

1. Tarkista vaatteen silitysohje määrittääksesi oikean

2. Käännä lämpötilavalitsin (14) vaadittuun asetukseen:

3. Merkkivalo (17) palaa silloin, kun rauta lämpenee ja

vastaavasti sammuu, kun rauta saavuttaa valitun lämpötilan. Ohjeita:

• Lajittele vaatteet pesuohjeiden mukaan, aloittaen aina vaatteista, jotka on silitettävä alhaisimmalla lämpötilalla.

• Jos et ole varma vaatteen kankaasta, aloita silitys alhaisella lämpötilalla ja päätä oikea lämpötila silittämällä pienen alan kohdasta, joka ei näy vaatetta käytettäessä. Silittäminen höyryllä (B)

1. Käännä lämpötilavalitsin (14) vaadittuun

2. Aseta höyrymäärä tarpeidesi mukaan höyrysäädintä

(10) käyttäen (mallikohtainen). Normaalikäytössä valitse yksi seuraavista suositel-

luista asetuksista: Lämpötila Höyrynsäätö

minnon. Huomaa: Silitys alhaisella lämpötilalla “•”

• Jos laitteessa on höyrysäädin (10), aseta se alhaisimpaan asetukseen (“ ”).

• Jos laitteessa ei ole höyrysäädintä, paina höyrytyspainiketta vain muutaman sekunnin ajan kerrallaan silloin, kun silität alhaisella lämpötilalla. Jos silityspohjasta tippuu vettä, aseta lämpötilavalitsin (14) korkeampaan asetukseen (varmista, että tekstiiliä voidaan silittää valitulla asetuksella). “Pulse steam” -toiminto Tässä laitteessa on erityinen toiminto vaikeiden ryppyjen silittämiseksi. Kun höyrytyspainike aktivoidaan, höyrynkehittimestä tulee kolme suurta höyrypuhallusta niin, että höyry pääsee syvemmälle tekstiiliin.

1. Aseta lämpötilanvalitsin (14) asentoon “•••”

2. Paina kahvan alaosassa olevaa höyrytyspainiketta

(15) lyhyesti kaksi kertaa (kaksoisnapsautus) tai (mallista riippuen) Paina lyhyesti höyrytyspainiketta (16), joka sijaitsee kahvan yläosassa. Huomautus: Höyrypuhallus voidaan pysäyttää painamalla höyrytyspainiketta uudelleen lyhyesti. fi51 “XTRM steam”-toiminto (mallikohtainen) “XTRM steam” auttaa pehmentämään nopeammin hankalia kankaita kuten farkkuja tai pellavapöytäliinoja. Kun “XTRM steam”-nappula (16), höyrynkehitin tuottaa ylimääräisen annoksen höyryä. Toimintoa tulisi käyttää muutaman sekunnin välein, jotta se tehoaisi parhaiten.

1. aseta lämpötilanvalitsin (14) asentoon “•••”

• Höyryletku saattaa kuumentua, jos silität pitkiä aikoja. Tämä on normaalia.

Huomio: Vesipisaroita saattaa ilmaantua, kun käy-- tät “Pulse steam”- tai “XTRM steam”-toimintoja ensimmäistä kertaa. Vesipisarat katoavat, kun olet käyttänyt toimintoa jonkin aikaa. Silittäminen ilman höyryä

1. Aloita silitys painamatta höyrynäppäintä .

Pystysuora höyry (C)

1. Aseta lämpötilasäädin kohtaan “•••” tai “max”.

2. Voit silittää verhoja ja roikkuvia vaatteita (pikkutakit,

paidat, mekot...) asettamalla raudan pystysuoraan asentoon ja painamalla höyrynäppäintä. Älä koskaan kohdista höyrysuutinta päällä oleviin vaatteisiin. Älä koskaan kohdista höyryä ihmisiin tai eläimiin. Energian säästö “eco” -painike (mallista riippuen) Jos “Energiansäästö”-nappula (8) on painettu päälle, laitteen energiankulutus vähenee pienentämällä auto-- maattisesti sähkön- ja vedenkulutusta. Hyvä silitystulos voidaan silti saavuttaa useimmilla vaatteilla. Käytä normaalia energia-asetusta vain paksuille ja todella ryppyisille kankaille. Huomaa: Jos käytät “Energiansäästö”-toimintoa, muunneltavaa höyrynsäätelyä ja lämpötilansää-

telyä voidaan silti käyttää suositellusti Puhdistus & huolto Kytke laite aina irto verkkovirrasta ennen puhdistus- tai huoltotoimenpiteiden suoritusta.

1. Silityksen jälkeen irrota pistoke pistorasiasta ja anna

laitteen jäähtyä ennen puhdistusta.

2. Pyyhi ulkokuori, kahva ja silitysraudan runko kostealla

3. Jos silityspohja on likainen, puhdista se kostealla

4. Älä ikinä käytä hankaavia aineita tai liuottimia.

Laitteen säilytys (D)

1. Anna silitysraudan jäähtyä ennen sen laittamista

2. Laita päävirtakytkin asentoon “0” ja irrota virtajohto

verkkovirtalähteestä.

3. Aseta rauta silitysalustalle niin, että se nojaa

Säilytä pääjohtoa säilytyslokerossa (5) ja höyryjohtoa säilytyskolossa (3). Älä kääri johtoja liian tiukkaan.

5. Nosta laitetta sivuilla olevista kantokahvoista (4) kun

haluat liikkuu laitetta. Pohjan kangassuoja (E) (mallista riippuen) Kangassuojaa käytetään silitettäessä höyryllä arasta materiaalista valmistettuja verhoja maksimilämpötilalla ilman, että ne vahingoittuvat. Käytä suojaa välttääksesi jälkiä tummissa vaatteissa. Suosittelemme silittämään ensin pienen alueen verhojen sisäpuolelta, jolloin nähdään soveltuvuus. Kiinnittääksesi pohjasuojan silitysrautaan, laita raudan pää suojan sisään ja vedä joustinnauha raudan alemman takaosan yli niin, että suojus on kireä. Irrottaaksesi suojan, työnnä joustavaa nauhaa ja ota rauta pois. Kangassuojus on mahdollista hankkia asiakaspalvelus-

ta tai erikoiskaupoista. Lisävarusteen tuotekoodi (asiakaspalvelu) Lisävarusteen nimi (erikoisliikkeet) 571510 TZ20450 “Calc‘n clean” (F) Lämminvesivaraajan puhdistus Höyrynkehittimen käyttöiän pidentämiseksi ja kalkin muodostumisen estämiseksi kuumavesisäiliö on huuhdeltava useiden käyttötuntien jälkeen (noin 50 käyttötunnin jälkeen). Jos vesi on kovaa, huuhtelu tulee suorittaa useammin. Älä käytä kalkinpoistoaineita kuumavesisäiliön huuhtelemiseen, muutoin se voi vaurioitua.

1. Tarkista, että laite on kylmä ja on ollut irtikytkettynä

sähköverkosta ainakin 2 tunnin ajan. Tarkista myös, että vesisäiliö (1) on tyhjä.

2. Aseta laite tiskialtaan reunalle.

3. Irrota muovikansi laitteen pohjasta kääntämällä se

4. Ruuvaa auki kuumavesisäiliön tyhjennystulppa koli-

5. Pitämällä höyrykattilaa ylösalaisin ja käyttämällä

kannua, täytä lämminvesivaraaja (perusyksikössä) ¼ litralla vettä.

6. Ravista yksikköä hetken aikaa ja tyhjennä säiliö

sitten tiskialtaaseen tai kippoon. Parhaimman fi52

Vianetsintä Ongelma Mahdolliset syyt Ratkaisu Höyrygeneraattori ei käynnisty.

• Kyseessä on kytkentäongelma.

• Virtakytkintä ei ole kytketty päälle.

• Tarkista virtajohto, pistoke ja pistorasia.

• Säädä päävirtakytkin (12) päälle (“I” -asentoon). Silitysrauta ei lämpene. • Silitysraudan virtakytkintä ei ole kytketty päälle.

• Lämpötilasäädin on asetettu asentoon “min”.

• Säädä virtakytkin (12) päälle (“I” -asentoon).

• Aseta lämpötilasäädin haluttuun asentoon. Silitysrauta alkaa savuta kytkettäessä päälle.

• Ensimmäisellä käyttökerralla: Jotkut laitteen osista on rasvattu kevyesti tehtaalla ja saattavat tuottaa vähän savua lämmityksen alussa.

• Myöhemmän käytön aikana: silityspohja. Saattaa olla likainen.

• Tämä on täysin normaalia ja loppuu jonkin ajan kuluttua.

• Puhdista silityspohja tässä ohjekirjassa annettujen ohjeiden mukaan. Aluslevyn rei’istä valuu vettä.

• Höyrytoimintoa käytetään ennen kuin lämpötila on saavutettu.

• Vesi tiivistyy johtojen sisällä, koska höyryä käytetään ensimmäis tä kertaa tai sitä ei ole käytetty pitkään aikaan.

• Vähennä höyryn määrää silitettäessä alhaisilla lämpötiloilla (säädettävä höyrysäädin (10)).

• Osoita silitysrautaa pois silitettävästä alueesta ja paina höyrynäppäintä, kunnes laitteesta tulee höyryä. SIlityspohjan rei’istä tulee likaa tai silityspohja on likainen.

• Höyrysäiliössä on suolaa tai mineraaleja.

• On käytetty joko kemiallisia tuotteita tai lisäaineita.

• Käytä hanaveden ja tislatun tai demine-- ralisoidun veden suhteessa 50% sekoi-

tettua sekoitusta. Jos alueesi hanavesi on erittäin kovaa, sekoita hanavettä pullotettuun veteen suhteessa 1:2.

• Puhdista silityspohja kostealla rievulla.

• Älä ikinä lisää aineita säiliöveteen. tuloksen saamiseksi suosittelemme tekemään tämän toimenpiteen kahdesti. Tärkeää: ennen kuin suljet laitteen, varmista ettei sisälle ole jäänyt vettä.

7. Aseta lämminvesivaraajan tyhjennystulppa paikoil-

leen ja kiristä kolikolla.

Aseta muovikansi paikalleen ja sulje se kääntämällä se-asentoon. Silitysraudan höyrykammion huuhteleminen (G) Huomio! Palovammavaara! Tämän toimenpiteen avulla höyrykammiosta poistetaan kalkkihiukkaset. Suorita se noin 2 viikon välein, jos alueesi vesi on erittäin kovaa. a) Varmista, että silitysrauta on jäähtynyt. b) Aseta silitysraudan lämpötilanvalitsin (14) asentoon “min”. c) Täytä säiliö hanavedellä. d) Liitä virtajohto pistokkeeseen ja aseta virtakytkin (12) asentoon “I”. e) Odota, kunnes “höyry valmis” -merkkivalo (9) syttyy. f) Jos höyryasemassa on höyrynsäädin (10), aseta se maksimiasentoon. g) Pidä silitysrautaa pesualtaan tai astian yläpuolella veden keräämiseksi. h) Paina höyrytyspainiketta (15) ja ravista silitysrautaa kevyesti. Ulos tulee kiehuvaa vettä ja höyryä, jotka tuovat mukanaan kalkin tai mahdolliset saostumat. Tämä voi viedä noin 5 minuuttia.

i) Aseta silitysraudan lämpötilansäädin (14) asentoon

“max” painamatta höyrytyspainiketta (15). Höyrykammion vesi alkaa haihtua. Odota, kunnes kammiossa oleva vesi on haihtunut kokonaan. j) Puhdista silityspohja välittömästi siirtämällä kuumaa silitysrautaa kuivan puuvillakankaan päällä, jotta mahdolliset jäämät irtoavat.53

Hävitysohjeet Lähempiä tietoja keräyspisteistä saat jälleenmyyjältä ja kunnan tai kaupungin virastosta, jätehuoltoasioista vastaavilta henkilöiltä. Tämän laitteen merkintä perustuu käytettyjä sähkö- ja elektroniikka- laitteita (waste electrical and electronic equipment - WEEE) koskevaan direktiiviin 2002/96/EG. Tämä direktiivi määrittää käytettyjen laitteiden palautus- ja kierrätys-säännökset koko EU:n alueella. Ongelma Mahdolliset syyt Ratkaisu Silitysrauta ei tuota höyryä.

• Boileria ei ole kytketty päälle tai vesisäiliö on tyhjä.

• Vesisäiliötä ei ole asetettu oikein höyrysäiliöön.

• Höyrynsäädin on asetettu minimiasentoon.

• Aseta virtakytkin (12) asentoon “I” ja/tai täytä vesisäiliö.

• Aseta vesisäiliö takaisin höyrysäiliöön oikein (kuulet napsahduksen).

• Lisää höyrymäärää kääntämällä. Höyrynsäädintä (10). Silitetty vaatekappale muuttuu tummemmaksi ja/tai tarttuu silityspohjaan.

• Valittu lämpötila on liian korkea ja on vahingoittanut silitettävää vaatekappaletta.

• Valitse sopiva lämpötila silitettävän materiaalin mukaisesti ja puhdista silityspohja kostealla pyyhkeellä. Silityspohja tummentuu. • Tämä on normaalia. • Puhdista silityspohja säännöllisesti kostealla pyyhkeellä. Laitteesta kuuluu pumppaavaa ääntä.

• Vettä pumpataan höyrysäiliöön.

• Jos melu ei lopu älä käytä höyrygeneraattoria ja ota yhteyttä valtuutettuun huoltokeskukseen. Höyrynpaineen menetys silityksen aikana Höyrynäppäintä pidetään alhaalla liian kauan Paina höyrynäppäintä väliajoin. Tämä parantaa silitystulosta, sillä tekstiili kuivuu paremmin ja jää pehmeämmäksi. Vesivuoto kuumavesisäiliössä Laitteen alaosassa oleva tyhjennystulppa on löystynyt. Kiristä säiliön tyhjennystulppa kolikon avulla. Vaatteeseen ilmaantuu vesiläiskiä silityksen aikana. Höyryä on voinut tiivistyä silityslautaan. Pyyhi silityslaudan kangaspeite, ja silitä läiskät ilman höyryä, jotta ne kuivuvat. Vesiläiskiä ilmaantuu vaatteeseen “XTRM steam”-toimintoa käytettäessä. Vesiläiskät johtuvat höyryn tiivistymisestä johtoon laitteen viilentyessä käytön jälkeen. Pohjalevystä lakkaa tulemasta vesipisaroita, kun “XTRM steam”-toimintoa on käytetty jonkin aikaa. Letku kuumenee käytön aikana. Tämä on normaalia. Se johtuu höyryn kulkemisesta letkua pitkin silityksen aikana. Aseta letku vastakkaiselle puolelle, jottet kosketa letkua silittäessäsi. Silitysraudasta tulee edelleen höyryä, kun se asetetaan alustan päälle. “Pulse steam” -toiminto on aktivoitu kaksoisnapsautuksella. Paina laukaisinta uudelleen ja silitysraudan höyrytys loppuu. Jos yllä olevat ehdotukset eivät ratkaise ongelmaa, ota yhteyttä valtuutettuun huoltokeskukseen. Voit ladata tämän käyttöoppaan paikalliselta Siemens-verkkosivulta.54
