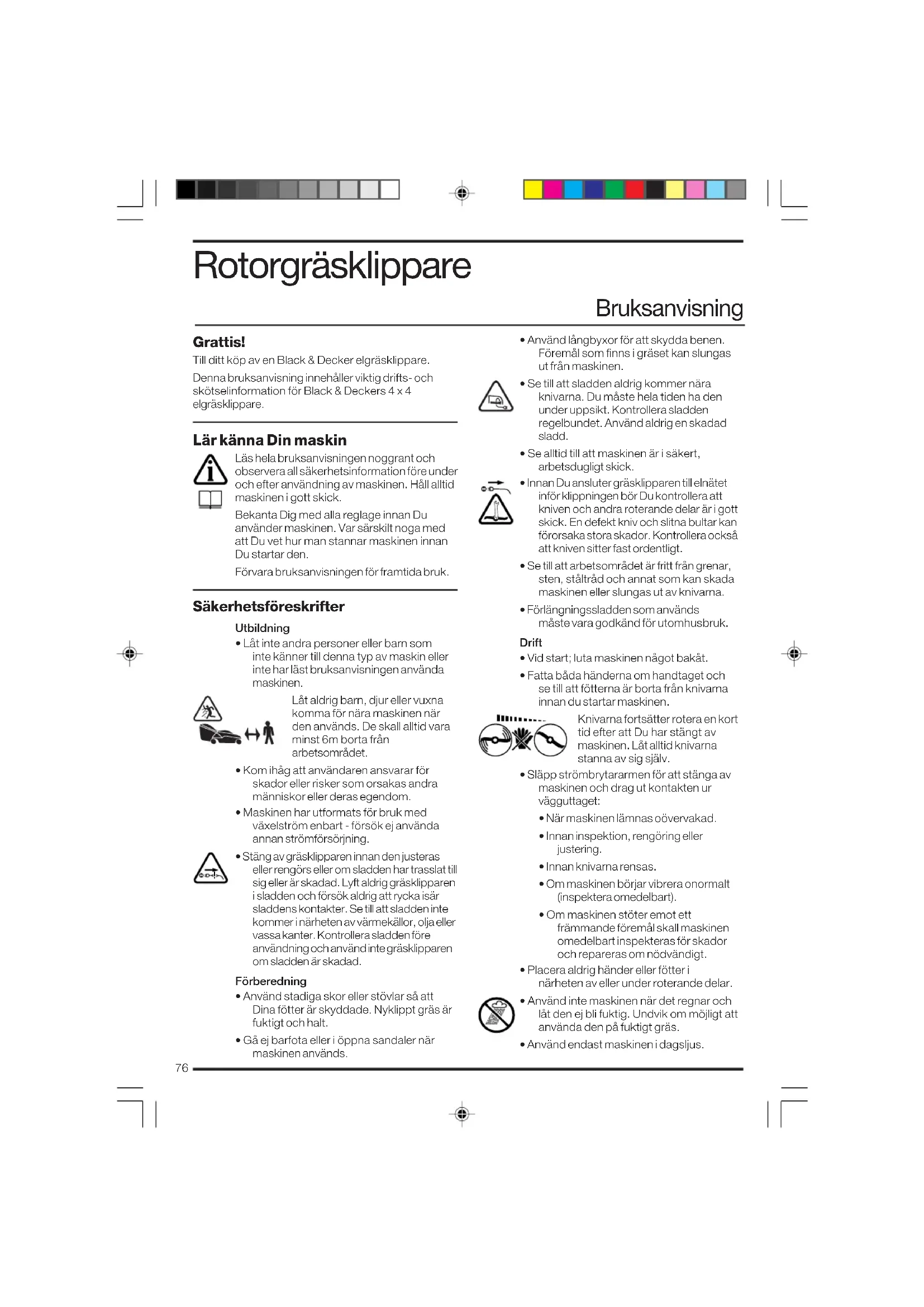

Brian Cooke Director of Engineering Spennymoor, County Durham DL16 6JG, United Kingdom 1-12-200176 Rotorgräsklippare Bruksanvisning Grattis! Till ditt köp av en Black & Decker elgräsklippare. Denna bruksanvisning innehåller viktig drifts- och skötselinformation för Black & Deckers 4 x 4 elgräsklippare. Lär känna Din maskin Läs hela bruksanvisningen noggrant och observera all säkerhetsinformation före under och efter användning av maskinen. Håll alltid maskinen i gott skick. Bekanta Dig med alla reglage innan Du använder maskinen. Var särskilt noga med att Du vet hur man stannar maskinen innan Du startar den. Förvara bruksanvisningen för framtida bruk. Säkerhetsföreskrifter Utbildning

• Låt inte andra personer eller barn som inte känner till denna typ av maskin eller inte har läst bruksanvisningen använda maskinen. Låt aldrig barn, djur eller vuxna komma för nära maskinen när den används. De skall alltid vara minst 6m borta från arbetsområdet.

• Kom ihåg att användaren ansvarar för skador eller risker som orsakas andra människor eller deras egendom.

• Maskinen har utformats för bruk med växelström enbart - försök ej använda annan strömförsörjning.

• Stäng av gräsklipparen innan den justeras eller rengörs eller om sladden har trasslat till sig eller är skadad. Lyft aldrig gräsklipparen i sladden och försök aldrig att rycka isär sladdens kontakter. Se till att sladden inte kommer i närheten av värmekällor, olja eller vassa kanter. Kontrollera sladden före användning och använd inte gräsklipparen om sladden är skadad. Förberedning

• Använd stadiga skor eller stövlar så att Dina fötter är skyddade. Nyklippt gräs är fuktigt och halt.

• Gå ej barfota eller i öppna sandaler när maskinen används.

• Använd långbyxor för att skydda benen. Föremål som finns i gräset kan slungas ut från maskinen.

• Se till att sladden aldrig kommer nära knivarna. Du måste hela tiden ha den under uppsikt. Kontrollera sladden regelbundet. Använd aldrig en skadad sladd.

• Se alltid till att maskinen är i säkert, arbetsdugligt skick.

• Innan Du ansluter gräsklipparen till elnätet inför klippningen bör Du kontrollera att kniven och andra roterande delar är i gott skick. En defekt kniv och slitna bultar kan förorsaka stora skador. Kontrollera också att kniven sitter fast ordentligt.

• Se till att arbetsområdet är fritt från grenar, sten, ståltråd och annat som kan skada maskinen eller slungas ut av knivarna.

• Förlängningssladden som används måste vara godkänd för utomhusbruk. Drift

• Vid start; luta maskinen något bakåt.

• Fatta båda händerna om handtaget och se till att fötterna är borta från knivarna innan du startar maskinen. Knivarna fortsätter rotera en kort tid efter att Du har stängt av maskinen. Låt alltid knivarna stanna av sig själv.

• Släpp strömbrytararmen för att stänga av maskinen och drag ut kontakten ur vägguttaget:

• När maskinen lämnas oövervakad.

• Om maskinen börjar vibrera onormalt (inspektera omedelbart).

• Om maskinen stöter emot ett främmande föremål skall maskinen omedelbart inspekteras för skador och repareras om nödvändigt.

• Placera aldrig händer eller fötter i närheten av eller under roterande delar.

• Använd inte maskinen när det regnar och låt den ej bli fuktig. Undvik om möjligt att använda den på fuktigt gräs.

• Använd endast maskinen i dagsljus.77 SVERIGE

• Dra inte maskinen mot dig eller gå baklänges när du klipper.

• Gå inte över grusgångar eller vägar när bladen roterar.

• Korsa inte grusgångar eller vägar med roterande knivar.

• Stå alltid stadigt, speciellt på sluttningar.

• Klipp alltid längs med sluttningar, aldrig uppåt och nedåt.

• Använd aldrig maskinen på branta sluttningar. Använd alltid halkfria skor.

• Gå alltid, spring inte. Tvinga aldrig maskinen.

• Bär aldrig maskinen när motorn är i gång. Kontrollera att knivarna slutat rotera innan Du lyfter maskinen.

• Använd aldrig maskinen med defekta skydd.

• Innan Du startar maskinen, kontrollera alltid att uppsamlaren sitter ordentligt på sin plats och är i gott skick.

• Vid transport skall gräslipparen vara inställd på klipphöjd i mittenläge. Underhåll och förvaring

• Förvara maskinen på ett torrt ställe när den inte används, utom räckhåll för barn.

• Använd inte maskinen om den är skadad. Skadade delar skall bytas ut innan användning.

• Använd inte lösningsmedel eller rengöringsmedel när Du gör ren maskinen. Använd en trubbig skarpa för att ta bort gräs och smuts från knivarna. Kom ihåg att dra ur stickkontakten innan rengöring.

• Kontrollera att alla muttrar, bultar och skruvar är åtdragna för att vara säker på att maskinen är i säkert skick.

• Använd endast reservdelar och tillbehör som rekommenderas av Black & Decker. Dubbelisolering Maskinen har dubbelisolering. Detta innebär att alla yttre metalldelar är elektriskt isolerade från nätströmstillförseln. Detta uppnås genom att ett extra lager isolering placeras mellan elektriska och mekaniska delar. Dubbelisolering ger större elektriskt skydd och gör att maskinen inte behöver jordas. Funktioner (Bild A)

Din Black & Decker gräsklippare kombinerar kvalitet med modern design och nedanstående funktioner för att garantera en säker, effektiv och lättmanövrerad gräsklippning.

• En säkerhetsbrytare som förhindrar att gräsklipparen startas av misstag.

• En knivbroms för extra säkerhet. Stoppar knivarna inom 3 sekunder från att kopplingsspaken frigörs.

• Stora vingmuttrar på handtaget för lätt montering och förvaring.

• 14 klipphöjder som klarar de flesta gräsförhållanden.

• Klipphöjden är lättjusterad med enbart en vridning på inställningsknappen till önskad höjd. En vridning på knappen ger inställning av alla fyra hjulen samtidigt.

• Gräsklipparens hjul roterar 360° för maximal styrförmåga vilket underlättar vid klippning längs gräsmattans kanter och runt föremål.

• Bakhjulen kan låsas för klippning i rak linje.

• En robust och slitstark plastkåpa som inte rostar och som bidrar till en låg ljudnivå samt dämpar vibrationer.

• Kraftfull och effektiv induktionsmotor för en effektiv klippning och gräsuppsamling under alla tänkbara förhållanden, en låg ljudnivå och minsta möjliga underhåll.

• Ergonomiskt uppsvängt handtag för bekväm och lätt manövrering.

• Lätt borttagbar gräsuppsamlare

• Kabelhållare så att inte sladden är i vägen och som förhindrar att väggkontakten av misstag dras ut och frånkopplas. Kartongens innehåll Kartongen innehåller: 1 Gräsklipparens huvuddel 1 Handtag (3 delar) 1 Gräsuppsamlare (2 delar) 1 Sladdlås 1 Verktyg för fastspänning/rengöring 1 Skruvmejsel 2 Vingmuttrar 2 Brickor 2 Anpassade brickor 2 Skruvar för övre handtag 2 Skruvar för undre handtag78 5 Skruvar för gräsuppsamlare 2 Sladdklips 1 Bruksanvisning

• Packa försiktigt upp alla delar. Att montera handtaget

• Sätt gräsklipparen med hjulen på en jämn och stadig yta.

• Sätt skaften till handtagen i öppningarna enligt fig. B1 så att böjningen formar en öppning överst.

• Fäst vart och ett av handtagen med en skruv och en anpassad bricka som bilden visar. Fäst skruven ordentligt med det medföljande verktyget.

• För in sladdlåset på det u-formade handtaget under den svarta kopplingsdosan.

• Placera det U-formade övre handtaget på stängerna enligt figuren.

• Fäst det övre handtaget med skruvarna, brickorna och vingmuttrarna enligt figuren.

• Fäst sladdarna vid handtaget med de medföljande sladdklipsen. Använd inga verktyg för att dra åt vingmuttrarna. Montering av gräsuppsamlare (Bild C) Gräsuppsamlaren levereras i två delar. Dessa monteras ihop på följande sätt:

• Rätta till de två hälfterna av gräsuppsamlaren som bilden visar.

• Använd den medföljande skruvmejseln och sätt samman de två hälfterna med de 5 skruvarna som bilden visar.

• Tryck ihop delarna tills klämmorna griper. Montering av gräsuppsamlaren på gräsklipparen:

• Lyft den fjäderinspända klaffen baktill på gräsklipparen och placera gräsuppsamlaren på hängmekanismen.

• Släpp klaffen för att hålla gräsuppsamlaren på plats. Ta bort gräsuppsamlaren från gräsklipparen: För att ta bort en full gräsuppsamlare, lyft på klaffen, lyft av gräsuppsamlaren och ställ den på gräsmattan. Sänk försiktigt klaffen så att du får båda händerna fria till att lyfta den fulla gräsuppsamlaren. Användning av maskinen (Bild D) Observera alla relevanta varnings- instruktioner när maskinen används. Enklaste sättet att klippa utan att sladden kommer i vägen är att klippa fram och tillbaka över gräsmattan bort från sladden, se anvisning längre fram.

• Placera merparten av matningskabeln på gräsmattan där du tänker börja klippa. Gör på följande sätt för att sätta fast kabeln i kabelhållaren:

• Sätt fast förlängningssladden bakifrån och anslut den till gräsklipparens kontakt.

• Gör en ögla på förlängningskabeln nära kabelhållaren.

• För öglan genom öppningen i strömbrytarlådan från motsatt sida av kroken. Lägg öglan runt kroken och drag åt. Sladden är nu fixerad.

• Förlängningssladden skall nu falla bort från gräsklipparen och bakom användaren. Det är nu klart att klippa. Varning! Försök aldrig att köra gräsklipparen med en hand utan använd alltid två händer.

• Tryck handtaget nedåt för att höja gräsklipparens framdel och förhindra att gräsmattan tar skada när gräsklipparen startar. Tryck in spärrknappen på kopplingsdosan samtidigt som du drar startspaken mot dig. Släpp spärrknappen när gräsklipparen startar. Sänk gräsklipparen till önskad klippnivå och börja klippa. Styr gräsklipparen med båda händerna.

• Fortsätt att klippa såsom Bild D1(a) visar, från punkt 1 till punkt 2 och, när du når punkt 2, vänd åt höger och fortsätt att klippa till punkt 3. Fortsätt till slutet av klippområdet, vänd åt vänster och fortsätt fram till punkt 4. Fortsätt på samma sätt som i Bild D1(a) och arbeta alltid bort från sladden. Använd inte metoden som visas i Fig. D (b), dvs klipp inte mot sladden.

• Se till att kabeln ligger fri från gräsklipparen när du klipper runt föremål eller längs gräsmattans kanter. OBS! Gräsklipparens hjul roterar 360° för maximal styrförmåga. Bakhjulen kan låsas för en rak och exakt klippning på följande sätt:

• Flytta gräsklipparen framåt tills alla hjulen står i rak linje.

• Dra ut låsspaken på gräsklipparens vänstersida tills spärrhaken kuggar in.

• Hjulen frigörs genom att trycka utlösningsknappen framåt.79 SVERIGE

• Om spärrhaken kuggar in utan att bakhjulen låses, frigör låsspaken, skruva loss kabeljusteringen ett varv och återinkoppla låsspaken och spärrhaken. Upprepa tills hjulen låses på plats. Gräsklipparen fortsätter att gå när ställspaken dras ut. Stoppa gräsklipparen genom att släppa ställspaken. När du är färdig med gräsklippningen bör gräsklipparen rengöras från gräs och annat skräp innan den ställs undan. Hänvisa till avsnittet ”Skötselråd”. OBS! För bästa resultat, klipp din gräsmatta regelbundet och låt bli att klippa när gräset är vått. Om du när du klipper märker att gräsklipparen lämnar efter sig en rand av gräsklipp, är gräsuppsamlaren troligen full och behöver tömmas. Överbelastningsskydd (endast GF1838) GF1838-modellen är utrustad med ett internt överbelastningsskydd som stänger av motorn om gräsklipparen används i gräs som är för långt för vald klippnivå eller om den tvingas in i långt gräs. Stannar motorn under sådana förhållanden, innebär det inte att det är fel på gräsklipparen. Låt gräsklipparen svalna i 10 minuter, luta den något och kör den utan att klippa i 1-2 minuter. Ställ gräsklipparen på maximal klippnivå och klipp en gång på denna nivå. Sänk därefter klippnivån till önskad nivå. Styrförmåga (Bild E) Gräsklipparen har fullt roterande hjul och kan manövreras runt träd och andra föremål. Den kan också klippa runt konturerade blomrabatter. För maximal styrförmåga, frigör bakhjulens låsmekanism genom att tryck utlösningsknappen framåt. Använd alltid kabelhållaren och se till att kabeln inte ligger i vägen när du klipper gräset. Justering av klipphöjden (Bild F) Varning! Gräsklipparen måste frånkopplas och knivbladen ha stannat innan någon höjdjustering kan ske: knivarna är mycket vassa.

• Dra armen utåt och håll stadigt fast i den.

• Vrid på knappen med hjälp av armen och ställ in önskad klipphöjd.

• Fäll tillbaka armen och lås fast knappen.

• För en randig effekt, skjut randklaffen på plats och skruva fast med de 2 skruvarna som medföljer. Sätt därefter klippnivån på låg nivå (endast UK). OBS! För längre eller ojämna gräsmattor (speciellt årets första gräsklippning), börja med en hög klipphöjd och avsluta med en andra lägre klipphöjd. Underhåll av stålkniv Stålkniven som används i långt och kraftigt gräs fortsätter att klippa även om den skulle bli lite slö. Den behöver inte vara rakbladsvass. Om kniven stöter mot sten eller något annat föremål i gräsmattan kan den bli så slö att den måste slipas eller bytas ut. Vi föreslår att kniven slipas eller byts ut inför varje säsong. Byte av kniv (Bild G) Tag alltid ur kontakten innan Du byter kniv.

• Vänd maskinen på sidan så att undersidan med kniven (2, Fig. A) blir synlig.

• Använd en trasa eller grova handskar när Du tar i kniven. Ta tag i kniven och använd den medföljande nyckeln för att lossa bulten från motorspindeln. Drag muttern moturs för att lossa den. Obs! Några modeller har en bricka mellan bulten och kniven. Brickan skall alltid vara monterad på maskinen för att säkra att bulten och kniven sitter ordentligt fast.

• Knivarna kan nu bytas ut och packning och skruv säkras. Obs! Tag aldrig av impellern. Obs! Några modeller har en bricka mellan bulten och kniven. Brickan skall alltid vara monterad på maskinen för att säkra att bulten och kniven sitter ordentligt fast. Tips

• När gräset är långt, över 10 cm, klipp i två omgångar för att få ett bra slutresultat. Vi rekommenderar att Du först klipper med kniven inställd på maximal klipphöjd och sedan med kniven inställd på önskad nivå. Det är lättare att klippa på detta sätt och ger ett bättre resultat. Underhåll

• Se till att gräsklipparen inte täpps igen av gräs, speciellt runt knivar, lufthål och hjul.

• Kontrollera sladden regelbundet. Använd inte en skadad förlängningssladd utan byt ut den.80

• I slutet av varje säsong bör allt gräs som samlats under kåpan tas bort. Använd en skrapa. Använd inte rengöringsmedel då dessa kan skada plasten.

• Torka av alla plastdelar med en fuktig trasa.

• Maskinen får inte doppas i eller sköljas med vatten.

• Ersättningskniv A6177 finns som tillbehör. Felsökning Skulle inte gräsklipparen fungera tillfredsställande se i nedanstående tabell. Obs! Kontakten måste alltid dras ur innan Du börjar undersöka gräsklipparen. Symtom Möjligt fel Åtgärd Motorn går Kniven är Slå av strömmen. men inte kniven. blockerad. Tag bort det som blockerar kniven. Inget ljud och Elektriskt fel. Slå av strömmen. kniven roterar Pröva en annan inte. stickkontakt. Byt säkringar. Kontrollera alla anslutningar på förlängningssladden. Gräsklipparen Endast Se avsnittet om tyst och och GF1838 Överbelast- knivarna Överbelast- ningsskydd. stillastående. ningsskyddet aktiverat. Miljö När ditt verktyg är utslitet, skydda naturen genom att inte slänga det tillsammans med vanligt avfall. Lämna det till de uppsamlingsställen som finns i din kommun eller där du köpt verktyget. Garanti Black & Decker garanterar att produkten är fri från material- och/eller fabrikationsfel vid leverans till kund. Garantin är i tillägg till konsumentens lagliga rättigheter och påverkar inte dessa. Garantin gäller inom medlemsstaterna i Europeiska Unionen och i det Europeiska Frihandelsområdet. Om en Black & Decker produkt går sönder på grund av material- och/eller fabrikationsfel eller brister i överensstämmelse med specifikationen, inom 24 månader från köpet, åtar sig Black & Decker att reparera eller byta ut produkten med minsta besvär för kunden. Garantin gäller inte för fel som beror på:

• felaktig användning eller skötsel

• att produkten skadats av främmande föremål, ämnen eller genom olyckshändelse Garantin gäller inte om reparation har utförts av någon annan än en auktoriserad Black & Decker verkstad. För att utnyttja garantin skall produkten och inköpskvittot lämnas till återförsäljaren eller till en auktoriserad verkstad senast 2 månader efter det att felet har upptäckts. För information om närmaste auktoriserad verkstad; kontakta det lokala Black & Decker kontoret på den adress som är angiven i bruksanvisningen. En lista på alla auktoriserade verkstäder samt servicevillkor finns även tillgängligt på Internet, adress: www.2helpU.com. Reservdelar / reparationer Reservdelar finns att köpa hos auktoriserade Black & Decker verkstäder, som även ger kostnadsförslag och reparerar våra produkter. Förteckning över våra auktoriserade verkstäder finns på Internet, vår hemsida www.blackdecker.se samt www.2helpU.com. Andra trädgårdsredskap Black & Decker AB har ett brett sortiment av verktyg för utomhusbruk som gör arbetet i trädgården enklare. Kontakta närmaste Black & Decker återförsäljare för ytterligare information eller besök vår hemsida www.blackdecker.se. Mossrivare Grästrimmare Häcksaxar Trädgårdsstädare Kedjesågar Kompostkvarnar Gräsklippare En del produkter är inte tillgängliga i alla länder. CE-försäkran om överensstämmelse GF834/GF934/GF1034/ GF1234/GF1438/GF1838 Black & Decker förklarar att dessa verktyg är konstruerade i överensstämmelse med: 98/37/EEG, 89/336/EEG, 73/23/EEG, EN 55014, EN 60335, EN 61000, 2000/14/EEG, Gräsklippare, L ≤ 50 cm, Annex VIII, No. 0086 B.S.I., HP2 4SQ, England Ljudnivå, uppmätt enligt 2000/14/EEG:

(garanterad) dB(A) 96 Det vägda geometriska medelvärdet av vibrationsfrekvensen enligt EN 50144: < 2,5 m/s
