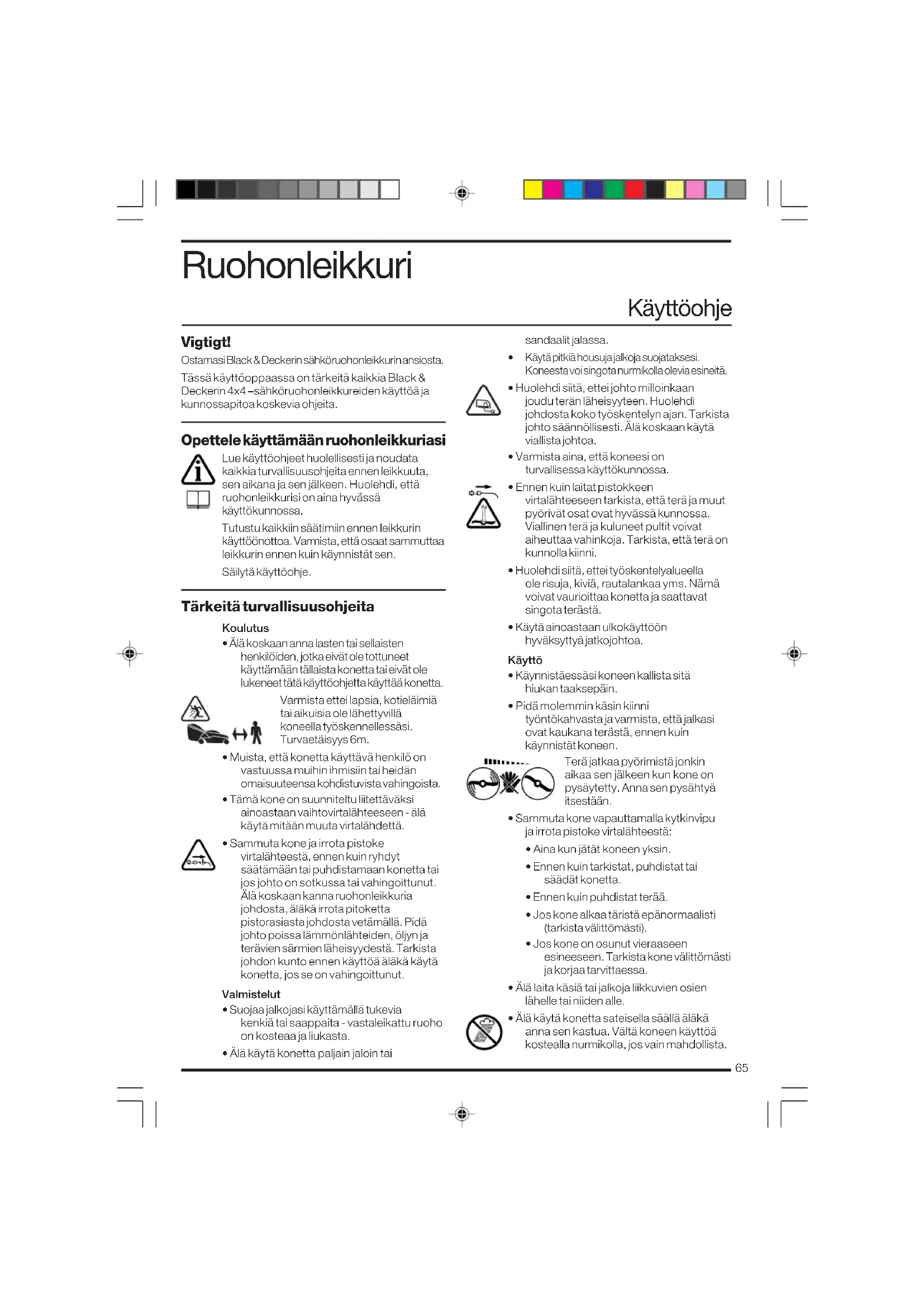

KÄYTTÖOHJE GF1438 BLACK & DECKER

• Älä koskaan anna lasten tai sellaisten henkilöiden, jotka eivät ole tottuneet käyttämään tällaista konetta tai eivät ole lukeneet tätä käyttöohjetta käyttää konetta. Varmista ettei lapsia, kotieläimiä tai aikuisia ole lähettyvillä koneella työskennellessäsi. Turvaetäisyys 6m.

• Muista, että konetta käyttävä henkilö on vastuussa muihin ihmisiin tai heidän omaisuuteensa kohdistuvista vahingoista.

• Tämä kone on suunniteltu liitettäväksi ainoastaan vaihtovirtalähteeseen - älä käytä mitään muuta virtalähdettä.

• Sammuta kone ja irrota pistoke virtalähteestä, ennen kuin ryhdyt säätämään tai puhdistamaan konetta tai jos johto on sotkussa tai vahingoittunut. Älä koskaan kanna ruohonleikkuria johdosta, äläkä irrota pitoketta pistorasiasta johdosta vetämällä. Pidä johto poissa lämmönlähteiden, öljyn ja terävien särmien läheisyydestä. Tarkista johdon kunto ennen käyttöä äläkä käytä konetta, jos se on vahingoittunut. Valmistelut

• Suojaa jalkojasi käyttämällä tukevia kenkiä tai saappaita - vastaleikattu ruoho on kosteaa ja liukasta.

• Älä käytä konetta paljain jaloin tai sandaalit jalassa.

Käytä pitkiä housuja jalkoja suojataksesi. Koneesta voi singota nurmikolla olevia esineitä.

• Huolehdi siitä, ettei johto milloinkaan joudu terän läheisyyteen. Huolehdi johdosta koko työskentelyn ajan. Tarkista johto säännöllisesti. Älä koskaan käytä viallista johtoa.

• Varmista aina, että koneesi on turvallisessa käyttökunnossa.

• Ennen kuin laitat pistokkeen virtalähteeseen tarkista, että terä ja muut pyörivät osat ovat hyvässä kunnossa. Viallinen terä ja kuluneet pultit voivat aiheuttaa vahinkoja. Tarkista, että terä on kunnolla kiinni.

• Huolehdi siitä, ettei työskentelyalueella ole risuja, kiviä, rautalankaa yms. Nämä voivat vaurioittaa konetta ja saattavat singota terästä.

• Käytä ainoastaan ulkokäyttöön hyväksyttyä jatkojohtoa. Käyttö

• Käynnistäessäsi koneen kallista sitä hiukan taaksepäin.

• Pidä molemmin käsin kiinni työntökahvasta ja varmista, että jalkasi ovat kaukana terästä, ennen kuin käynnistät koneen. Terä jatkaa pyörimistä jonkin aikaa sen jälkeen kun kone on pysäytetty. Anna sen pysähtyä itsestään.

• Sammuta kone vapauttamalla kytkinvipu ja irrota pistoke virtalähteestä:

• Aina kun jätät koneen yksin.

• Ennen kuin tarkistat, puhdistat tai säädät konetta.

• Ennen kuin puhdistat terää.

• Jos kone alkaa täristä epänormaalisti (tarkista välittömästi).

• Jos kone on osunut vieraaseen esineeseen. Tarkista kone välittömästi ja korjaa tarvittaessa.

• Älä laita käsiä tai jalkoja liikkuvien osien lähelle tai niiden alle.

• Älä käytä konetta sateisella säällä äläkä anna sen kastua. Vältä koneen käyttöä kostealla nurmikolla, jos vain mahdollista.66

• Käytä konetta ainoastaan päivänvalossa.

• Älä vedä ruohonleikkuria itseäsi kohti äläkä kävele takaperin nurmikkoa leikatessasi.

• Älä kulje hiekkakäytävien tai teiden ylitse terän pyöriessä.itseesi päin tai kulje takaperin.

• Älä työnnä käynnissä olevaa konetta sorakäytävien tai teiden yli.

• Seiso aina tukevasti etenkin rinteissä.

• Leikatessasi rinnettä leikkaa aina poikittain, älä koskaan leikkaa ylös ja alas.

• Älä leikkaa erittäin jyrkkiä rinteitä. Käytä aina jalkineita, jotka eivät luista.

• Kävele, älä koskaan juokse. Älä koskaan pakota konetta.

• Älä koskaan kanna konetta moottorin ollessa käynnissä. Varmista, että terä on pysähtynyt, ennen kuin nostat konetta.

• Älä koskaan käytä konetta, jos suojat ovat vahingoittuneet.

• Ennen koneen käyttöä tarkista aina, että kokooja on ehjä ja kunnolla paikallaan.

• Kuljetettaessa leikkuria leikkuukorkeuden tulee olla keskikorkeudella. Kunnossapito ja säilytys

• Kun et käytä konetta, säilytä sitä kuivassa paikassa ja poissa lasten ulottuvilta.

• Älä käytä konetta, jos se on vaurioitunut. Kaikki vaurioituneet osat on vaihdettava ennen koneen käyttöä.

• Älä käytä liuottimia tai puhdistusaineita koneen puhdistamiseen. Poista ruoho ja lika terästä käyttäen tylppää kaavinta. Muista irrottaa pistoke virtalähteestä ennen puhdistusta.

• Varmista, että kaikki mutterit, pultit ja ruuvit ovat kireällä, jotta koneesi on turvallinen.

• Käytä ainoastaan Black & Deckerin suosittelemia varaosia ja tarvikkeita. Kaksoiseristys Tässä koneessa on kaksoiseristys ts. kaikki uloimmat metalliosat ovat sähköisesti eristetty virtalähteestä. Tämä saadaan aikaan laittamalla ylimääräinen eristyskerros sähköisten ja mekaanisten osien välille. Kaksoiseristyksen ansiosta sähköturvallisuus on parempi ja tällöin koneen maadoitus on tarpeetonta. Osat (Kuva A)

Ostamasi Black & Decker –ruohonleikkuri on laadukas, muodoltaan moderni ja siinä on seuraavat osat turvallista, tehokasta ja helppoa ruohonleikkuuta varten.

• Turvalukitsin estää ruohonleikkurin tahattoman käynnistyksen.

• Turvallisuutta lisäävä teränjarru. Pysäyttää terän 3 sekunnissa siitä, kun käynnistysvipu on vapautettu.

• Kahvassa olevat suuret siipimutterit helpottavat kokoamista ja varastoon laittamista.

• 14 leikkuukorkeutta antavat joustavuutta kaikenlaisiin nurmikko-olosuhteisiin.

• Leikkuukorkeus on helppo säätää kääntämällä korkeuden säätöruuvia haluttuun asentoon. Säätöruuvin kääntäminen säätää kaikki neljä pyörää samanaikaisesti.

• Ruohonleikkurin pyörät kääntyvät 360

minkä ansiosta voit leikata nurmikkoa aivan reunaan asti ja myös esteiden ympäri.

• Takapyörät voidaan lukita, jolloin nurmikkoa voidaan leikata aivan suoraan.

• Vankka, kestävä ja ruostumaton muovikansi, joka pitää melun ja tärinän minimissä.

• Tehokas induktiomoottori, tehostaa leikkaamista ja ruohonkeräämistä kohtuullisissa olosuhteissa, pitää melutason alhaalla ja vähentää kunnossapitotarvetta.

• Ergonomisesti muotoiltu ylöspäin kohoava kahva tekee käytöstä mukavan ja helpottaa työntämistä.

• Helposti irrotettava ruohonkokooja.

• Johdonpidike pitää johdon poissa tieltä ja estää pistoketta irtoamasta vahingossa. Pakkauksen sisältö Pakkaus sisältää: 1 Ruohonleikkurin runko 1 Työntöaisa (3-osainen) 1 Kokooja (2-osainen) 1 Johtopidätin 1 Työkalu terän kiristämiseen/puhdistukseen 1 Ruuvitaltta 2 Siipimutterit 2 Aluslaatat 2 Muotoillut aluslaatat67 2 Ylemmän työntöaisan pultit 2 Alemman työntöaisan pultit 5 Kokoojan ruuvit 2 Johdonpuristimet 1 Käyttöohje

• Pura kaikki osat pakkauksesta varovaisesti. Työntöaisan asennus

• Aseta ruohonleikkurin pyörät lujalle ja tasaiselle alustalle.

• Työnnä työntöaisan tangot aukkoihin kuvan B1 osoittamalla tavalla siten, että kaari saa ne laajenemaan yläosasta.

• Lukitse tangot pulteilla ja muotoillulla aluslaatalla kuvan mukaisesti. Kiristä pultti tiukasti mukana toimitetun ruuviavaimen avulla.

• Liu’uta johtopidike mustan kytkinkotelon alle U-muotoiseen työntöaisaan.

• Aseta ylempi U-muotoinen työntöaisan tanko tankoihin kuvan mukaisesti.

• Lukitse ylempi työntöaisan tanko pultteja, aluslaattoja ja siipimuttereita käyttämällä.

• Kiinnitä johdot työntöaisaan mukana toimitettujen puristimien avulla. Älä käytä siipimuttereiden kiristämiseen työkaluja. Ruohonkokooja (Kuva C) Ruohonkokooja toimitetaan kahdessa osassa. Kokoa se seuraavasti:

• Kohdista kokoojan kaksi puoliskoa toisiinsa kuvan osoittamalla tavalla.

• Kiinnitä puoliskot toisiinsa viidellä ruuvilla mukana toimitetun ruuvitaltan avulla.

• Paina yhteen, jotta kiinnittimet lukkiutuvat. Ruohonkokoojan asennus ruohonleikkuriin:

• Nosta jousitettu takaläppä ja aseta kokooja paikoilleen telineeseensä.

• Voit nyt vapauttaa takaläpän, jotta se lukitsee kokoojan paikoilleen. Ruohonkokoojan irrotus ruohonleikkurista: Poista täysinäinen kokooja nostamalla ruoholäppää, jotta kokooja irtoaa telineestään, ja aseta se nurmikolle. Laske ruoholäppä varovasti alas, jotta voit nostaa täysinäisen kokoojan kummallakin kädellä. Koneen käyttö (Kuva D) Tärkeää! Huomioi kaikki varoitukset konetta käytettäessä. Helpoin tapa leikata nurmikko ilman, että johto on tiellä, on leikata edestakaisin johdosta poispäin (katso ohjetta myöhemmin tässä käyttöohjeessa).

• Laita suurin osa sähköjohtoa nurmikolle lähelle aloituskohtaa. Kiinnitä johto pitimeen seuraavasti:

• Kiinnitä jatkojohto takaapäin leikkurin pistokkeeseen.

• Muodosta lenkki jatkojohtoon, lähelle johdon pidintä.

• Vie silmukka virrankatkaisijan laatikossa olevan aukon läpi koukun vastakkaiselle puolelle. Laita silmukka koukkuun ja kiristä. Johto on nyt hyvin.

• Jatkojohto on nyt poispäin leikkurista käyttäjän takana. Voit aloittaa leikkuun. Varoitus! Älä koskaan työnnä leikkuria vain yhdellä kädellä, vaan pidä aina molemmat kädet työntökahvalla.

• Kallista kahvaa alaspäin, jotta ruohonleikkurin etuosa nousee hieman ilmaan, ettei nurmikko vahingoitu käynnistyksen yhteydessä. Paina kytkinkotelossa olevaa turvanappia ja vedä samalla kytkinkahvaa itseäsi kohti. Ruohonleikkuri käynnistyy ja voit nyt vapauttaa otteesi turvanapista. Laske ruohonleikkuri oikeaan leikkuuasentoonsa ohjaten sitä kummallakin kädellä.

• Etene leikkuualueella kuten kuvassa D1(a) on esitetty. Aloita kohdasta 1 ja jatka kohti kohtaa 2, ja kun pääset kohtaan 2, käänny oikealle ja jatka kohtaan 3. Jatka leikkuualueen loppuun, käänny vasemmalle ja jatka kohtaan 4. Jatka kuten kuvassa D1(a) on esitetty. Työskentele aina poispäin johdosta. Älä leikkaa kuvan D (b) mukaisesti, eli kohti johtoa.

• Varmista, että johto on kaukana ruohonleikkurista liikuttaessasi leikkuria esteiden ympäri tai kun leikkaat reunoja. Huom: Ruohonleikkurin pyörät kääntyvät 360°, mikä helpottaa ruohonleikkurin liikuttamista. Takapyörät voidaan lukita, jolloin nurmikkoa voidaan leikata aivan suoraan ja tarkasti. Toimi seuraavasti: SUOMI68

• Työnnä ruohonleikkuria eteenpäin, kunnes kaikki pyörät pyörivät kohti leikkurin takaosaa.

• Vedä ruohonleikkurin vasemmalla puolella olevaa lukitusvipua, kunnes haka lukkiutuu.

• Avaa pyörät lukituksesta painamalla vapautuspainiketta eteenpäin.

• Jos vipu lukkiutuu kokonaan hakaan, mutta takapyörät eivät lukkiudu paikoilleen, vapauta vipu, kierrä johdon säädintä auki yhden kierroksen verran ja lukitse vipu ja haka uudestaan. Toista, kunnes pyörät lukkiutuvat kunnolla paikoilleen. Ruohonleikkuri jatkaa toimintaa, kun vedät käynnistysvipua. Sammuta ruohonleikkuri vapauttamalla käynnistysvipu. Kun lopetat ruohonleikkurilla leikkaamisen, on suositeltavaa, että puhdistat kaikki liat pois ennen kuin laitat se varastoon. Katso Huolto ja kunnossapito –kappale. Huom: Saat parhaan tuloksen leikkaamalla nurmikon säännöllisesti, mutta älä leikkaa märkää nurmikkoa. Jos huomaat leikatessasi, että ruohonleikkurin alta lentelee irtoruohoa, kokooja on ilmeisesti täynnä ja se tulisi tyhjentää. Ylikuormitussuoja (ainoastaan GF1838) GF1838-mallissa on sisäinen ylikuormitussuoja, mikä sammuttaa moottorin, jos ruohonleikkurilla leikataan erittäin pitkää nurmikkoa matalalla leikkuukorkeudella, tai jos sillä ajetaan väkisin pitkää ruohoa. Jos moottori sammuu näissä olosuhteissa, se ei ole merkki koneessa olevasta viasta. Koneen tulisi antaa jäähtyä 10 minuuttia, minkä jälkeen sitä tulee kallistaa hieman ja antaa käydä tyhjäkäyntiä 1-2 minuttia. Leikkuukorkeus tulisi säätää korkeimpaan asentoon ja kun leikkaaminen on suoritettu loppuun se tulisi säätää takaisin halutulle korkeudelle. Liikuteltavuus (Kuva E) Tämän ruohonleikkurin pyörät pyörivät kokonaan ympäri, minkä ansiosta sitä on helppo liikutella puiden, pylväiden sekä muiden esineiden ympäri. Sen avulla myös epätasaiset pinnat, kuten kukkapenkit voidaan leikata tarkasti. Täysi liikkuvuus saavutetaan vapauttamalla takapyörien lukitusmekanismi työntämällä avauspainiketta eteenpäin. Kun liikutat ruohonleikkuria varmista aina, että käytät johon pidintä ja että johto on pois leikkuualueelta. Leikkuukorkeuden säätö (Kuva F) Varoitus! Kytke ruohonleikkuri irti verkosta, ennen kuin ryhdyt tekemään mitään säätöjä ja odota, että terä lakkaa pyörimästä: terät ovat erittäin teräviä.

• Käännä vipu ulospäin ja pidä siitä lujasti kiinni.

• Kierrä säätöruuvia vivun avulla, kunnes haluttu leikkuukorkeus on saavutettu.

• Päästä vipu takaisin, niin että säätöruuvi lukittuu paikalleen.

• Jos haluat nurmikkoosi raitoja, kiinnitä raidoitusliuska paikoilleen kahdella ruuvilla (kuuluu toimitukseen) ja säädä sen jälkeen leikkuukorkeus alas (vain iso-Britannia) Huom: Pidemmän tai epätasaisen nurmikon kohdalla (etenkin leikattaessa ensimmäistä kertaa kauden alussa): käytä ensin korkeampaa korkeusasetusta ja päätä leikkaamalla toisen kerran halutulla korkeusasetuksella. Metalliterän hoito Metalliterä, jota käytetään pitkän ja voimakkaan ruohon leikkuuseen, leikkaa, vaikka se olisi hieman tylsä. Terän ei tarvitse olla partaveitsen terävä. Jos terä osuu kiviin tai muihin vieraisiin esineisiin, se voi tylsyä ja vioittua niin, että se pitää terottaa tai vaihtaa. Suosittelemme terien terotusta tai vaihtoa ennen jokaisen leikkuukauden alkua. Terän vaihto (Kuva G) Irrota ruohonleikkuri verkkovirrasta ennen terän vaihtoa.

Käännä kone kyljelleen siten, että leikkuuterän suojuskansi on näkyvissä.

• Käytä riepua tai käsineitä irrottaessasi terää. Ota kiinni terästä ja käytä mukana toimitettavaa avainta irrottaaksesi mutterin moottorin karasta. Kierrä mutteria vastapäivään irrottaaksesi sen.

• Terä voidaan nyt vaihtaa ja aluslaatta ja pultti voidaan laittaa takaisin paikoilleen. Huom! Joissakin malleissa on käytetty aluslevyä pultin ja terän välillä. Aluslevy tulee aina laittaa takaisin paikalleen teränvaihdon jälkeen. Huom! Älä koskaan poista tuuletinta. Vinkkejä

• Jos ruoho on pitkää, yli 10cm, leikkaa se kahdesti parhaimman tuloksen saamiseksi. Suosittelemme, että leikkaat ensin terä korkeimmalla leikkuukorkeudella ja sen jälkeen halutussa korkeudessa. Näin on helpompi leikata, ja lopputulos on parempi.69 Hoito

• Pidä ruohonleikkuri aina puhtaana ruohonleikkeistä ja muusta liasta. Kiinnitä erityistä huomiota leikkutasoon, ilmanottoaukkoihin ja pyöriin.

• Tarkista jatkojohdon kunto säännöllisesti. Viallinen johto tulee välittömästi vaihtaa uuteen.

• Jokaisen leikkuukauden jälkeen kone tulee puhdistaa huolellisesti. Poista terän suojakannen alle kerääntynyt ruoho muovilastalla. Älä käytä koneen muovipintaa vaurioittavia puhdistusaineita.

• Pyyhi kaikki muovipinnat kostealla rievulla.

• Konetta ei saa suihkuttaa vedellä eikä upottaa veteen.

• Terää myydään tarvikkeena (nro A6177). Vianetsintä Mikäli ruohonleikkurisi ei toimi toivotulla tavalla, katso allaolevaa taulukkoa. Huom! Irrota aina pistoke verkkovirrasta ennenkuin ryhdyt minkäänlaisiin toimenpiteisiin. Vika Mahdollinen syy Toimenpide Moottori käy, Terä on Katkaise virta. mutta terä ei jumiutunut. Poista este pyöri. terän tieltä. Ei ääntä ja terä Sähkövika. Katkaise virta. ei pyöri. Kokeile toista virtalähdettä. Vaihda sulake. Tarkista kaikki jatkojohdon kiinnitykset. Ei ääntä ja Ainoastaan Katso kohta terä ei liiku. GF1838 Ylikuor- Ylikuormitussuoja mitussuoja. on lauennut. Ympäristö Kun koneesi on käytetty loppuun, älä heitä sitä tavallisten roskien mukana pois, vaan vie se paikkakuntasi kierrätyskeskukseen tai jätä valtuutettuun Black & Deckerin huoltoliikkeeseen. Takuu Black & Decker Oy takaa, ettei koneessa ollut materiaali- ja/tai valmistusvikaa silloin, kun se toimitettiin ostajalle. Takuu on lisäys kuluttajan laillisiin oikeuksiin eikä vaikuta niihin. Takuu on voimassa Euroopan Unionin jäsenmaissa ja Euroopan vapaakauppa-alueella (EFTA). SUOMI Mikäli Black & Decker -kone hajoaa materiaali- ja/ tai valmistusvirheen tai teknisten tietojen epätarkkuuden vuoksi 24 kk:n kuluessa ostopäivästä, Black & Decker korjaa koneen ilman kustannuksia ostajalle tai vaihtaa sen uuteen Black & Decker Oy:n valinnan mukaan. Takuu ei kata vikoja, jotka johtuvat koneen

• normaalista kulumisesta

• ylikuormituksesta, virheellisestä käytöstä tai hoidosta

• vahingoittamisesta vieraalla esineellä tai aineella tai onnettomuustapauksessa. Takuu ei ole voimassa, mikäli konetta on korjannut joku muu kuin Black & Deckerin valtuuttama huoltoliike. Edellytyksenä takuun saamiselle on, että ostaja jättää koneen ja ostokuitin jälleenmyyjälle tai valtuutetulle huoltoliikkeelle viimeistään 2 kuukauden kuluessa vian ilmenemisestä. Tiedot valtuutetuista huoltoliikkeistä saa ottamalla yhteyttä Black & Decker Oy:hyn sekä internetistä osoitteesta www.2helpU.com, jossa on myös takuuehdot. Korjaukset / varaosat Mikäli koneeseen tulee vikaa, jätä se aina Black & Deckerin valtuuttamaan huoltoliikkeeseen korjattavaksi (tiedot löytyvät uusimmasta tuoteluettelostamme tai ottamalla yhteyttä Black & Decker Oy:hyn). Varaosia myyvät valtuutetut Black & Deckerin huoltoliikkeet, ja heiltä voi myös pyytää kustannusarvion koneen korjauksesta. Tiedot valtuutetuista huoltoliikkeistä löytyvät myös internetistä osoitteesta www.2helpU.com sekä kotisivultamme www.blackdecker.fi. Muita puutarhatyökaluja Black & Deckerillä on laaja valikoima puutarhakoneita, jotka tekevät puutarhan hoidon helpoksi. Lisätietoja alla olevista tuotteista saat Black & Deckerin jälleenmyyjältä tai kotisivultamme www.blackdecker.fi. Sammaleenpoistajat Pensasleikkurit Ketjusahat Puutarhanpuhdistaja Nurmikonviimeistelijät Ruohonleikkurit Oksasilppurit70 CE-vaatimustenmukaisuusvakuutus GF834/GF934/GF1034/GF1234/GF1438/ GF1838 Black & Decker vakuuttaa, että nämä työkalut ovat: 98/37/EC, 89/336/EEC, 73/23/EEC, EN 55014, EN 60335, EN 61000, 2000/14/EC, ruohonleikkuri, L ≤ 50 cm, Annex VIII, No. 0086, mukaiset. B.S.I., HP2 4SQ, Iso-Britannia Melutaso, mitattu 2000/14/EC:n mukaisesti:

(äänenpaine) dB(A) 79

(taattu) dB(A) 96 Tärinätaajuuden painotettu geometrinen keskiarvo EN 50144 mukaisesti: < 2,5 m/s

• Merkitkää rasti ruutuun, mikäli ette halua vastaanottaa informaatiota muultataholta kuin Black & Deckeriltä.
