BRUKSANVISNING Series 2300 EP2339 PHILIPS

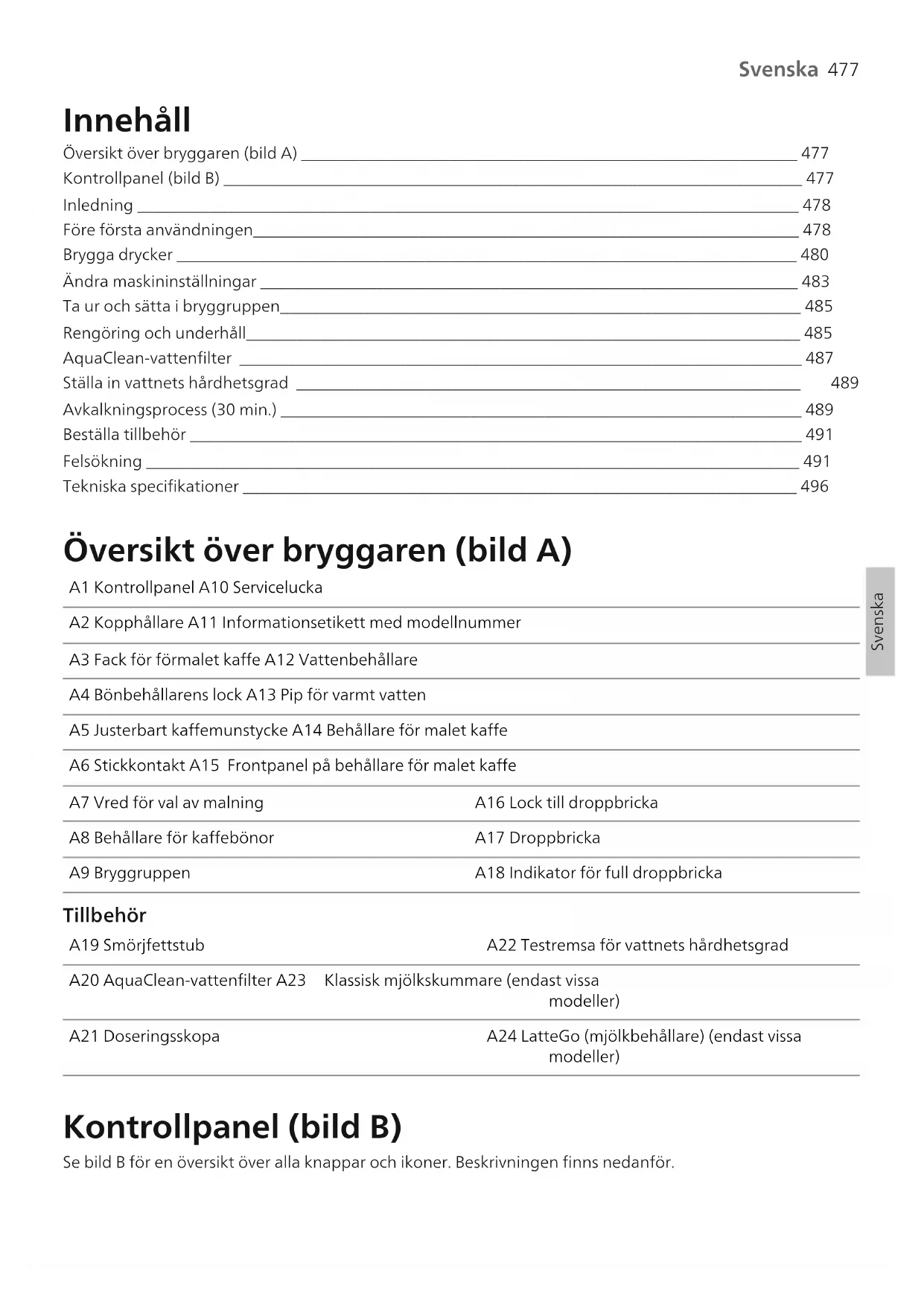

Svenska Svenska Innehåll Översikt över bryggaren (bild A) ____________________________________________________________ 477 Kontrollpanel (bild B) ______________________________________________________________________ 477 Inledning ________________________________________________________________________________ 478 Före första användningen__________________________________________________________________ 478 Brygga drycker ___________________________________________________________________________ 480 Ändra maskininställningar _________________________________________________________________ 483 Ta ur och sätta i bryggruppen_______________________________________________________________ 485 Rengöring och underhåll___________________________________________________________________ 485 AquaClean-vattenfilter ____________________________________________________________________ 487 Ställa in vattnets hårdhetsgrad _____________________________________________________________ 489 Avkalkningsprocess (30 min.) _______________________________________________________________ 489 Beställa tillbehör __________________________________________________________________________ 491 Felsökning _______________________________________________________________________________ 491 Tekniska specifikationer ___________________________________________________________________ 496 Översikt över bryggaren (bild A) A1 Kontrollpanel A10 Servicelucka A2 Kopphållare A11 Informationsetikett med modellnummer A3 Fack för förmalet kaffe A12 Vattenbehållare A4 Bönbehållarens lock A13 Pip för varmt vatten A5 Justerbart kaffemunstycke A14 Behållare för malet kaffe A6 Stickkontakt A15 Frontpanel på behållare för malet kaffe A7 Vred för val av malning A16 Lock till droppbricka A8 Behållare för kaffebönor A17 Droppbricka A9 Bryggruppen A18 Indikator för full droppbricka Tillbehör A19 Smörjfettstub A22 Testremsa för vattnets hårdhetsgrad A20 AquaClean-vattenfilter A23 Klassisk mjölkskummare (endast vissa modeller) A21 Doseringsskopa A24 LatteGo (mjölkbehållare) (endast vissa modeller) Kontrollpanel (bild B) Se bild B för en översikt över alla knappar och ikoner. Beskrivningen finns nedanför.478 Svenska En del av knapparna/ikonerna finns endast på vissa modeller. B1 På/av-knapp B7 Varningsikoner B2 Dryckesikoner* B8 Startlampa B3 Ikon för aromstyrka/förmalet kaffe B9 Start/stopp -knapp B4 Ikon för dryckesmängd B10 Ikon för avkalkning (Calc / Clean) B5 Ikon för mjölkmängd (endast vissa modeller) B11 AquaClean-ikon B6 Ikon för kaffetemperatur (endast vissa modeller) *Dryckesikoner (endast vissa modeller): espresso, espresso lungo, kaffe, iskaffe, cappuccino, latte macchiato, varmt vatten, ånga Inledning Grattis till ditt köp av en helautomatisk kaffemaskin från Philips! För att dra full nytta av den support som vi erbjuder kan du registrera din produkt på www.philips.com/welcome. Läs noggrant det separata häftet med säkerhetsinformation innan du använder bryggaren för första gången och spara det för framtida bruk. Vi erbjuder support på olika sätt för att du ska komma igång och få ut mesta möjliga av din kaffemaskin. I förpackningen finns: 1 Snabbstartsguiden med bildbaserade användningsinstruktioner och information om rengöring och underhåll. 2 Det separata säkerhetshäftet med instruktioner för hur du använder apparaten på ett säkert sätt. 3 Om du vill ha onlinesupport (det här tillägget till användarhandboken, vanliga frågor, videor m.m.) skannar du QR-koden på utsidan av detta häfte för att ladda ned appen Coffee+ eller går in på www.philips.com/coffee-care. Det finns många versioner av den här espressomaskinen och de har olika funktioner. Versionerna har olika modellnummer. Modellnumret finns på etiketten insidan av underhållsluckan (se bild A11). Den här maskinen har testats med riktigt kaffe. Även om den har rengjorts mycket noggrant kan det finnas vissa kafferester kvar. Men, vi garanterar dig att din maskin är helt ny. Maskinen anpassar automatiskt mängden malet kaffe som används för att få fram ett kaffe med bästa möjliga smak. Du bör börja med att brygga 5 koppar för att låta maskinen slutföra sin självjustering. Se till att skölja LatteGo (mjölkbehållaren) eller den klassiska mjölkskummaren före första användningen. Före första användningen

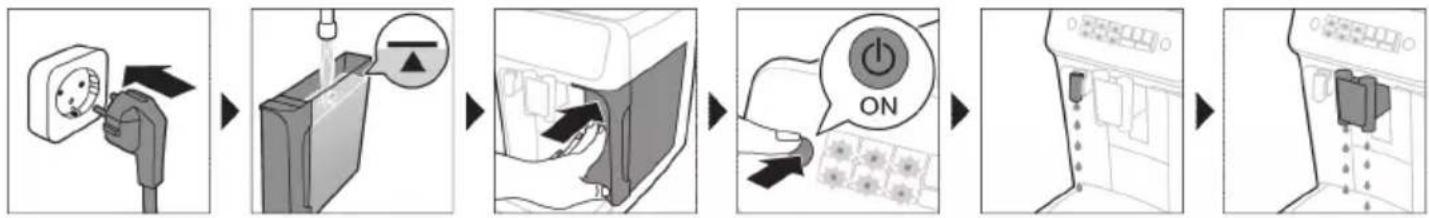

1. Ställa in bryggaren

När du slagit på bryggaren kan lite vatten pumpas ut från varmvattenmunstycket eller kaffepipen. Det är normalt.479 Svenska Svenska

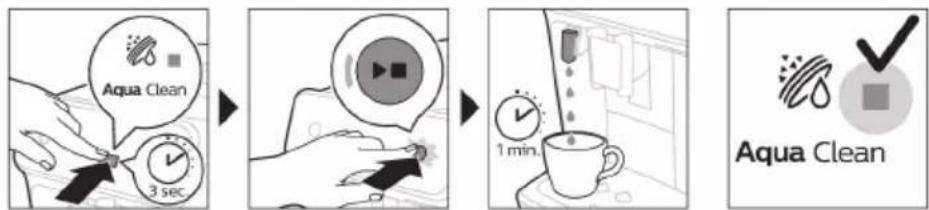

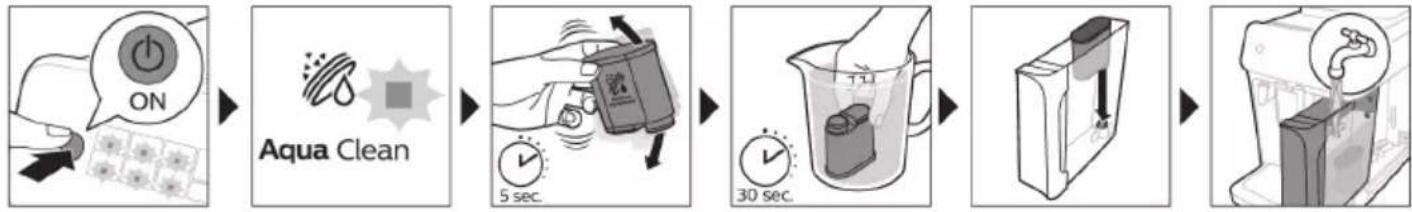

2. Aktivera AquaClean-vattenfiltret (5 min.)

Mer information finns i kapitlet AquaClean-vattenfilter.

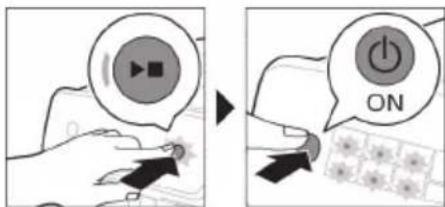

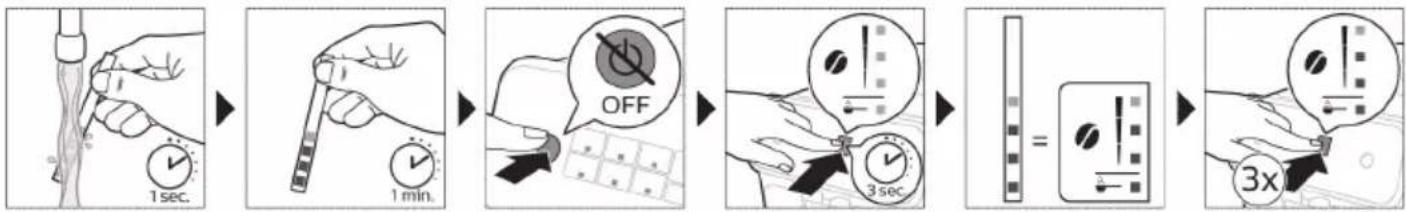

3. Ställa in vattnets hårdhetsgrad

Se kapitlet "Ställa in vattnets hårdhetsgrad" för stegvisa instruktioner. Standardinställningen för hårdhetsgraden för vatten är 4. hårt vatten.

modeller) Brygga drycker Allmänna steg 1 Fyll vattentanken med kranvatten och bönbehållaren med bönor. 2 Sätt på locket (A4) på behållaren för kaffebönor (A8). 3 Slå på maskinen genom att trycka på på/av-knappen.

Maskinen värms upp och genomför den automatiska sköljningscykeln. Under uppvärmningen tänds lamporna i dryckesikonerna och släcks sedan långsamt en i taget.

När alla lampor i dryckesikonerna lyser stadigt är maskinen redo att användas. 4 Placera en kopp under kaffemunstycket. Dra kaffemunstycket uppåt eller nedåt om du vill justera höjden efter storleken på koppen eller glaset som du använder (Bild 1). Anpassa dina drycker Med den här bryggaren kan du ändra inställningarna för en dryck på det sätt du själv önskar. När du har valt en dryck kan du: 1 Justera aromstyrkan genom att trycka på ikonen för aromstyrka (Bild 2). Det finns 3 styrkor, den lägsta är mildast och den högsta är starkast. 2 Justera dryckesmängden genom att trycka på ikonen för dryckesmängd (Bild 3) och/eller mjölkmängd (endast vissa modeller). Det finns 3 mängder: låg, medel och hög. Du kan även justera kaffetemperaturen efter dina önskemål (se 'Ställa in kaffetemperaturen'). Brygga kaffe av kaffebönor 1 Tryck på önskad ikon för att brygga en kopp kaffe.

Lamporna för aromstyrka och mängd tänds och visar den inställning som valts tidigare.

Du kan justera drycken efter önskad smak (se 'Anpassa dina drycker'). 2 Tryck på start/stopp-knappen .

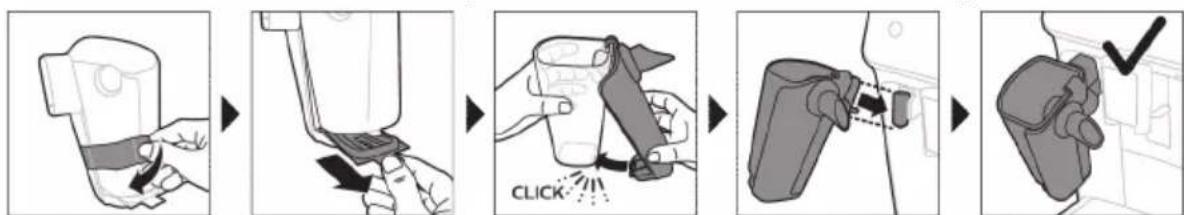

Lampan i dryckesikonen blinkar medan drycken pumpas ut. 3 Tryck på start/stopp-knappen igen om du vill avbryta upphällningen av drycken innan maskinen är klar. Tryck på dryckesikonen två gånger om du vill brygga två koppar kaffe samtidigt. Lampan 2x tänds. Brygga mjölkbaserade drycker med LatteGo (mjölkbehållare) LatteGo består av en mjölkbehållare, en ram och ett förvaringslock. För att förhindra läckage ska du se till att ramen och mjölkbehållaren är korrekt monterade innan du fyller på mjölkbehållaren.481 Svenska Svenska 1 Montera LatteGo genom att först sätta i mjölkbehållaren under kroken högst upp på ramen (Bild 4). Tryck sedan dit nederdelen av behållaren. Du hör ett klick när den låser fast på plats (Bild 5). Obs! Se till att mjölkbehållaren och ramen är rena innan du sätter ihop dem. 2 Luta lite på LatteGo och sätt den på varmvattenmunstycket (Bild 6). Tryck sedan tills den låses på plats (Bild 7). 3 Fyll LatteGo med mjölk upp till den indikerade nivån på mjölkbehållaren för den dryck du brygger (Bild 8). Fyll inte på mjölkbehållaren över maxnivån. Om du har anpassat mjölkmängden kan du behöva fylla mjölkbehållaren med mer eller mindre mjölk än den mängd som indikeras för denna dryck i LatteGo. Vi rekommenderar att du alltid använder mjölk som kommer direkt från kylen för bästa möjliga resultat. 4 Ställ en kopp på droppbrickan. 5 Tryck på ikonen för den mjölkbaserade dryck du önskar.

Du kan nu justera drycken efter dina önskemål (se 'Anpassa dina drycker'). 6 Tryck på start/stopp-knappen .

Lampan i dryckesikonen blinkar medan drycken pumpas ut. Om du brygger cappuccino eller latte macchiato pumpar bryggaren först ut mjölk och sedan kaffe.

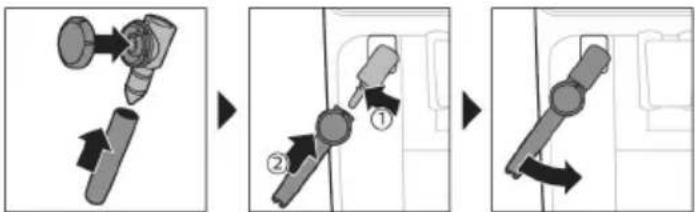

Tryck på start/stopp-knappen om du vill avbryta upphällningen av drycken innan maskinen har pumpat ut den förinställda mängden. 7 Håll start/stopp-knappen intryckt om du vill avbryta upphällningen av hela drycken (mjölk och kaffe) innan maskinen är klar. Skumma mjölk med klassisk mjölkskummare Vi rekommenderar att du alltid använder mjölk som kommer direkt från kylen för bästa möjliga skum. 1 Luta det svarta silikonhandtaget på maskinen åt vänster och skjut fast mjölkskummaren på den (Bild 9). 2 Fyll en mjölkkanna med ca 100ml mjölk för cappuccino eller ca 150 ml mjölk för latte macchiato. 3 Håll kannan så att mjölkskummaren är nedsänkt i mjölken ca 1 cm. 4 Tryck på ångikonen (Bild 10).

Lampan i ångikonen tänds och startlampan börjar blinka. 5 Vrid vredet på den klassiska mjölkskummaren till symbolen (Bild 11) för mjölkskumning om du vill skumma mjölk. Vrid vredet på den klassiska mjölkskummaren till symbolen (Bild 12) för varm mjölk för att värma upp mjölken. 6 Se till att symbolen på den klassiska mjölkskummarens vred passas in mot den svarta pilen. 7 Tryck på start/stopp-knappen för att skumma mjölken (Bild 13).

Bryggaren värms upp och ånga trycks in i mjölken så att den skummas. 8 När mjölkskummet i mjölkkannan har nått önskad volym trycker du på start/stopp-knappen igen för att sluta skumma mjölk. Skumma aldrig mjölk längre än 90 sekunder. Skumfunktionen stängs av automatiskt efter 90 sekunder. Du behöver inte röra mjölkkannan under skumningen för att få den bästa kvaliteten. Brygga kaffe av förmalet kaffe Du kan välja förmalet kaffe i stället för bönor, t.ex. om du föredrar en annan typ av kaffe eller koffeinfritt kaffe.482 Svenska 1 Tryck på på/av-knappen när du vill slå på bryggaren och vänta tills den är redo att användas. 2 Öppna locket till facket för förmalet kaffe och häll en struken doseringsskopa med förmalet kaffe i behållaren (Bild 14). Stäng sedan locket. 3 Placera en kopp under kaffemunstycket. 4 Välj en dryck. 5 Tryck på ikonen för aromstyrka i 3 sekunder (Bild 15).

Lampan för förmalet kaffe tänds och startlampan börjar blinka. 6 Tryck på start/stopp-knappen . 7 Tryck på start/stopp-knappen igen om du vill avbryta upphällningen av drycken innan maskinen är klar. Om du använder förmalet kaffe kan du endast brygga en kaffedryck åt gången. Förmalet kaffe är inte en inställning som sparas som tidigare vald inställning för styrka. Du måste trycka på ikonen för aromstyrka i 3 sekunder varje gång du vill använda förmalet kaffe. Du kan inte välja en annan aromstyrka när du väljer förmalet kaffe. Brygga iskaffe (endast vissa modeller) Kaffet bryggs med varmt vatten. Brygg över isbitar för bästa resultat. 1 Ta ett glas och fyll det till två tredjedelar med isbitar. 2 Placera glaset under kaffemunstycket. 3 Tryck på ikonen för iskaffe.

Lamporna för aromstyrka och mängd tänds.

Du kan justera drycken efter önskad smak. Vi rekommenderar aromstyrka 3. 4 Tryck på start/stopp-knappen . 5 Tryck på start/stopp-knappen igen om du vill avbryta upphällningen av drycken innan maskinen är klar. 6 Om du vill ha en specialvariant av iskaffe toppar du det med kall mjölk. Välja varmt vatten 1 Om LatteGo eller mjölkskummaren är ansluten, ta bort den från bryggaren. 2 Tryck på varmvattenikonen.

Lamporna för dryckesmängd tänds och visar den dryckesinställning som valts tidigare för varmt vatten. 3 Justera mängden varmt vatten efter dina önskemål genom att trycka på ikonen för dryckesmängd (Bild 3). 4 Tryck på start/stopp-knappen .

Lampan i varmvattenikonen blinkar och varmt vatten pumpas ut från varmvattenmunstycket (Bild 18). 5 Tryck på start/stopp-knappen igen om du vill avbryta upphällningen av varmt vatten innan maskinen är klar.483 Svenska Svenska Ändra maskininställningar Justera standby-tiden 1 Stäng av maskinen genom att trycka på på/av-knappen. 2 När bryggaren är avstängd: tryck och håll ned ikonen (Bild 19) för Calc / Clean tills att lampan för Calc / Clean och lamporna för aromstyrka tänds (Bild 20). 3 Tryck på ikonen för aromstyrka för att välja standby-tid: 15, 30, 60 eller 180 minuter. 1, 2, 3 eller 4 lampor av ikonen Aroma-styrka tänds. 4 När du är klar med inställningen av standby-tiden trycker du på start/stopp-knappen . Bryggaren stängs av. 5 Slå på maskinen igen genom att trycka på på/av-knappen. Justera den högsta standardinställningen för dina drycker Maskinen har 3 standardinställningar för varje dryck: låg, medel och hög. Du kan bara justera mängden för den högsta inställningen. Den nya mängden kan lagras så snart startlampan börjar blinka. Montera LatteGo och häll mjölk i den innan du börjar programmera mängden för en mjölkdryck. 1 Justera inställningen för den största mängden genom att hålla ikonen för den dryck du vill justera intryckt i 3 sekunder.

Den övre lampan för ikonen för dryckesmängd och den övre lampan för ikonen för mjölkmängd (endast vissa modeller) börjar blinka och start/stopp-knappen börjar blinka, vilket visar att programmeringsläget har startat. 2 Tryck på start/stopp-knappen . Bryggaren börjar brygga den valda drycken.

Startlampan börjar först lysa med fast sken. När bryggaren är redo att lagra den justerade volymen börjar start/stopp-lampan att blinka. 3 Tryck på start/stopp-knappen igen när koppen innehåller önskad mängd kaffe eller mjölk.

Om du brygger cappuccino eller latte macchiato kommer mjölken att pumpas ut först. Tryck på start/stopp-knappen när koppen innehåller önskad mängd mjölk. Bryggaren börjar då pumpa ut kaffet automatiskt. Tryck på start/stopp-knappen igen när koppen innehåller önskad mängd. När du har programmerat den nya högsta standardmängden för en dryck kommer bryggaren att pumpa ut den nya mängden varje gång du väljer den största mängden för denna dryck. Du kan bara justera nivån för den största standardmängden. Information om att återgå till standardinställningarna för mängd finns i Återställa fabriksinställningar. Ställa in kaffetemperaturen Bryggare utan temperaturikon 1 Stäng av bryggaren genom att trycka på på/av-knappen. 2 När bryggaren är avstängd: håll ikonen för kaffemängd intryckt tills lamporna i ikonen tänds (Bild 21). 3 Tryck på mängdikonen för att välja önskad temperatur: normal, hög eller max.

Lamporna 1, 2 respektive 3 tänds. 4 När du är klar med inställningen av kaffetemperaturen trycker du på start/stopp-knappen . 5 Slå på bryggaren igen genom att trycka på på/av-knappen.484 Svenska Om du inte stänger av bryggaren själv stängs den av automatiskt efter en stund. Bryggare med temperaturikon (endast EP3300) 1 Välj valfri dryck. 2 Tryck på ikonen för kaffetemperatur upprepade gånger för att välja önskad temperatur. Återställa fabriksinställningar Det går att när som helst återställa bryggarens dryckesinställningar till standarden. Du kan bara återställa standardinställningarna när bryggaren är avstängd. 1 Stäng av bryggaren genom att trycka på på/av-knappen. 2 Håll espressoikonen intryckt i 3 sekunder.

Mittenlamporna i ikonerna för dryckesinställning tänds. Start/stopp-lampan börjar blinka, vilket visar att inställningarna kan återställas. 3 Tryck på start/stopp-knappen för att bekräfta att du vill återställa inställningarna. 4 Slå på bryggaren igen genom att trycka på på/av-knappen. Ändra inställningarna för malningsgraden Du kan ändra kaffestyrkan med vredet för malningsinställningen inne i behållaren för kaffebönor. Ju lägre malningsinställning, desto finare mals kaffebönorna och desto starkare blir kaffet. Du kan välja mellan tolv olika malningsinställningar. Bryggaren är byggd för att utvinna bästa möjliga smak från dina kaffebönor. Därför rekommenderar vi att du inte ändrar malningsinställning förrän du har bryggt 100–150 koppar (ca 1 månads användning). Du kan endast justera kaffekvarnens malningsinställning när bryggaren mal kaffebönor. Du måste brygga två till tre drycker innan hela skillnaden märks. Vrid inte vredet för malningsinställningen mer än ett steg i taget för att förhindra skador på kvarnen. 1 Placera en kopp under kaffemunstycket. 2 Öppna locket till behållaren för kaffebönor. 3 Tryck på espressoikonen och tryck sedan på start/stopp-knappen . 4 När kaffekvarnen startar malningen trycker du ned vredet för malningsinställningen och vrider det till vänster eller höger. (Bild 22) Inaktivera pipljuden på kontrollpanelen 1 Stäng av maskinen genom att trycka på på/av-knappen. 2 När bryggaren är avstängd håller du kaffeikonen intryckt tills lampan på ikonen tänds. Startlampan börjar blinka. 3 Tryck på kaffeikonen igen för att inaktivera pipljuden på kontrollpanelen. Lampan i kaffeikonen släcks. 4 Bekräfta ditt val genom att trycka på start/stopp-knappen. 5 Slå på maskinen igen genom att trycka på på/av-knappen. Pipljuden på kontrollpanelen har nu inaktiverats. Obs! Om lampan i kaffeikonen inte tänds efter att ha tryckt och hållit ikonen intryckt innebär det att pipljuden på kontrollpanelen redan har inaktiverats. Om du vill aktivera dem igen trycker du på ikonen igen och bekräftar genom att trycka på start/stopp-knappen.485 Svenska Svenska Pipljuden i på/av-knappen och i start/stopp-knappen kan inte inaktiveras. Ta ur och sätta i bryggruppen Besök www.philips.com/coffee-care för detaljerade videoinstruktioner om hur du tar ut, sätter in och rengör bryggruppen. Ta ut bryggruppen ur bryggaren. 1 Stäng av bryggaren. 2 Ta ur vattenbehållaren och öppna underhållsluckan (Bild 23). 3 Tryck på PUSH-handtaget (Bild 24) och dra i bryggruppens handtag för att dra ut den ur bryggaren (Bild 25). Sätta tillbaka bryggruppen Innan du skjuter in bryggruppen i bryggaren igen ser du till att den är i rätt läge. 1 Kontrollera att bryggruppen är korrekt isatt. Pilen på den gula cylindern på den sidan av bryggruppen ska vara i linje med den svarta pilen och N (Bild 26).

Om de inte är i linje, tryck ned spaken tills den kommer i kontakt med bryggruppens (Bild 27) bas. 2 Skjut in bryggruppen i bryggaren längs spåren på sidorna (Bild 28) till den låser fast i rätt position med ett klick (Bild 29). Tryck inte på PUSH-knappen. 3 Stäng underhållsluckan och sätt tillbaka vattenbehållaren. Rengöring och underhåll Regelbunden rengöring och underhåll håller din bryggare i toppskick och säkerställer att kaffet smakar gott under lång tid framöver och att kaffeflödet är jämt. Se tabellen nedan för en detaljerad beskrivning av när och hur du rengör bryggarens alla löstagbara delar. Du hittar mer detaljerad information och videoinstruktioner i appen Coffee+ och på www.philips.com/coffee-care. Bild D innehåller en översikt över vilka delar som kan diskas i diskmaskinen. Löstagbara delar När den ska rengöras Hur den ska rengöras Bryggrupp Varje vecka Ta ut bryggruppen ur maskinen (se 'Ta ur och sätta i bryggruppen'). Skölj den under kranen (se 'Rengör bryggruppen under kranen'). Varje månad Rengör bryggruppen med avfettningstabletter från Philips (se 'Rengör bryggruppen med avfettningstabletter'). Klassisk mjölkskummare Efter varje användning Pumpa först ut varmt vatten med mjölkskummaren ansluten till maskinen för noggrann rengöring. Ta sedan bort mjölkskummaren från maskinen och ta isär den. Rengör alla delar under rinnande vatten eller diska dem i diskmaskinen.486 Svenska Löstagbara delar När den ska rengöras Hur den ska rengöras Fack för förmalet kaffe Kontrollera behållaren för förmalet varje vecka för att se om den är igensatt. Dra ur maskinens sladd och ta ut bryggruppen. Öppna locket till behållaren för förmalet kaffe och sätt in handtaget på kaffemåttet. Flytta handtaget uppåt och nedåt tills det tilltäppta malna kaffet faller ut (Bild 30). Skanna QR-koden för att ladda ned appen Coffee+ där det finns detaljerade videoinstruktioner eller gå till www.philips.com/coffee-care Behållare för malet kaffe Töm behållaren för malet kaffe när maskinen visar ett meddelande om detta. Rengör den en gång i veckan. Ta alltid ur behållaren för malet kaffe när maskinen är PÅ. Skölj den under rinnande vatten med lite diskmedel eller diska den i diskmaskinen. Frontpanelen på behållaren för malet kaffe kan inte diskas i diskmaskin. Droppbricka Töm droppbrickan varje dag eller när indikatorn för full droppbricka blir synlig genom droppbrickan (Bild 31). Rengör droppbrickan varje vecka. Ta bort droppbrickan (Bild 32) och skölj den under rinnande vatten med lite diskmedel. Du kan även rengöra droppbrickan i diskmaskinen. Frontpanelen på behållaren för malet kaffe (bild A15) kan inte diskas i diskmaskin. LatteGo Efter varje användning Skölj LatteGo under vattenkranen eller diska den i diskmaskinen. Smörja bryggruppen Varannan månad Titta i smörjningstabellen och smörj bryggruppen med smörjfett från Philips (se 'Smörjning av bryggruppen'). Vattentank Varje vecka Skölj vattenbehållaren under kranen Rengöring av bryggruppen Regelbunden rengöring av bryggruppen förhindrar att kafferester täpper till de inre kretsarna. Skanna QR- koden på utsidan av detta häfte för instruktionsvideor om hur du tar ut, sätter in och rengör bryggruppen eller gå till www.philips.com/coffee-care. Rengör bryggruppen under kranen 1 Ta ur bryggruppen ur bryggaren (se 'Ta ur och sätta i bryggruppen'). 2 Skölj bryggruppen noggrant med vatten. Rengör bryggruppens övre filter (Bild 33) försiktigt. 3 Låt bryggruppen lufttorka innan du sätter tillbaka den. Torka inte bryggruppen med en handduk eftersom det kan leda till att tygfibrer samlas i bryggruppen. Rengör bryggruppen med avfettningstabletter Använd endast avfettningstabletter från Philips. 1 Ställ en kopp under kaffepipen. Fyll vattentanken med rent vatten. 2 Lägg en avfettningstablett i facket för förmalet kaffe. 3 Tryck på kaffeikonen och håll sedan ikonen för aromstyrka intryckt i 3 sekunder för att välja funktionen för förmalet kaffe (Bild 2). 4 Lägg inte något förmalet kaffe i behållaren. Tryck på start/stopp-knappen för att påbörja bryggningen. När en halv kopp vatten har bryggts drar du ur kontakten till bryggaren. 5 Låt avfettningslösningen verka i minst 15 minuter.487 Svenska Svenska 6 Sätt in stickkontakten i vägguttaget igen, starta maskinen och låt den slutföra bryggningen. Töm koppen. 7 Ta ur vattenbehållaren och öppna underhållsluckan. Ta ur bryggruppen (se 'Ta ut bryggruppen ur bryggaren.') och skölj den ordentligt under rinnande vatten. 8 Sätt tillbaka bryggruppen och vattenbehållaren och ställ en kopp under kaffepipen. 9 Tryck på kaffeikonen och håll sedan ikonen för aromstyrka intryckt i 3 sekunder för att välja funktionen för förmalet kaffe (Bild 2). Lägg inte något förmalet kaffe i behållaren. Tryck på start/stopp-knappen för att påbörja bryggningen. Upprepa detta två gånger. Töm koppen. Smörjning av bryggruppen Smörj bryggruppen varannan månad för att säkerställa att de rörliga delarna kan röras utan motstånd. 1 Applicera ett tunt lager fett på kolven (grå del) i bryggruppen (Bild 34). 2 Applicera ett tunt lager fett runt axeln (grå del) i botten av bryggruppen (Bild 35). 3 Applicera ett tunt lager fett på skenorna längs båda sidorna (Bild 36). Rengöra LatteGo (mjölkbehållare) Rengöra LatteGo efter varje användning 1 Ta ut LatteGo från bryggaren (Bild 37). 2 Häll ut återstående mjölk. 3 Tryck på låsknappen och lossa mjölkbehållaren från ramen på LatteGo (Bild 38). 4 Diska alla delar i diskmaskin eller under rinnande vatten med ljummet vatten och lite diskmedel. Rengöring av den klassiska mjölkskummaren Rengöra den klassiska mjölkskummaren efter varje användning Av hygienskäl och för att undvika att mjölkrester lagras ska mjölkskummaren rengöras varje gång du använder den. 1 Placera en kopp under mjölkskummaren. 2 Tryck på ångikonen och tryck sedan på start/stopp-knappen för att börja pumpa ut ånga och ta bort eventuell mjölk som finns kvar i mjölkskummaren. 3 Stoppa ångan efter några sekunder genom att trycka på start/stopp-knappen igen. 4 Torka av mjölkskummaren med en fuktad trasa. Daglig rengöring av den klassiska mjölkskummaren 1 Låt mjölkskummaren svalna helt. 2 Luta mjölkskummaren åt vänster och ta bort metalldelen och silikondelen (Bild 39). 3 Ta isär de tre delarna (Bild 40) och skölj dem med rent vatten eller diska dem i diskmaskinen. 4 Låt mjölkskummarens delar lufttorka, montera dem igen och fäst mjölkskummaren vid maskinen. AquaClean-vattenfilter Din bryggare har AquaClean. AquaClean-vattenfiltret kan placeras i vattentanken för att bevara kaffets smak. Det minskar även behovet av avkalkning, genom att minska mängden kalkavlagringar i bryggaren. Du kan köpa ett AquaClean-vattenfilter från din lokala återförsäljare, från auktoriserade servicecenter eller online på www.philips.com/parts-and-accessories.488 Svenska AquaClean-ikon och lampa Bryggaren har en lampa (Bild 41) för AquaClean-vattenfiltret som visar filtrets status. Använd tabellen nedan för att se vilka åtgärder som krävs när lampan lyser eller när den blinkar. När du använder bryggaren för första gången börjar lampan för AquaClean blinka med orange färg. Det visar att du kan börja använda AquaClean-vattenfiltret. Om du inte aktiverar ett AquaClean-vattenfilter släcks lampan automatiskt efter en stund. När du har installerat filtret och aktiverat det med AquaClean-ikonen börjar lampan för AquaClean att lysa med blå färg för att bekräfta att AquaClean-vattenfiltret är aktivt. När filtret är förbrukat börjar AquaClean-lampan blinka med orange färg igen för att påminna dig om att byta ut filtret mot ett nytt. Du kan fortfarande aktivera ett AquaClean-filter när den orangefärgade AquaClean- lampan är släckt, men du måste avkalka bryggaren först. Aktivera AquaClean-vattenfiltret (5 min.) Bryggaren känner inte av automatiskt att ett filter har satts in i vattenbehållaren. Du måste därför aktivera varje nytt AquaClean-vattenfilter som du installerar med hjälp av AquaClean-ikonen. Du kan fortfarande aktivera ett AquaClean-vattenfilter när den orangefärgade AquaClean-lampan är släckt, men du måste avkalka bryggaren först. Bryggaren måste vara fullständigt fri från kalkavlagringar innan du använder AquaClean-vattenfiltret. Innan du aktiverar AquaClean-vattenfiltret måste det förberedas genom att blötläggas i vatten enligt beskrivningen nedan. Om du inte gör det kan det hända att luft dras in i bryggaren i stället för vatten, vilket låter mycket och förhindrar bryggaren från att brygga kaffe. 1 Kontrollera att bryggaren är påslagen. 2 Skaka filtret i ca 5 sekunder (Bild 42). 3 Vänd filtret upp och ned, sänk ned det i en kanna med kallt vatten och skaka/tryck på det (Bild 43). 4 Filtret är nu förberett och kan sättas in i vattenbehållaren. 5 Placera filtret vertikalt i filterhållaren i vattenbehållaren. Tryck ned det så långt som möjligt (Bild 44). 6 Fyll vattenbehållaren med rent vatten och sätt tillbaka den i bryggaren. 7 Ta bort LatteGo om den är ansluten. 8 Placera en skål under varmvattenmunstycket/mjölkskummaren. 9 Tryck på ikonen för AquaClean i 3 sekunder (Bild 45). Startlampan börjar blinka. 10 Tryck på start/stopp-knappen för att påbörja aktiveringsprocessen. 11 Varmt vatten pumpas ut från varmvattenmunstycket/mjölkskummaren (3 min.). 12 När aktiveringsprocessen är klar tänds den blå AquaClean-lampan för att bekräfta att AquaClean- vattenfiltret har aktiverats korrekt. Byta AquaClean-vattenfiltret (5 min.) Filtret slutar att fungera när 95 liter vatten har runnit genom det. AquaClean-lampan börjar lysa med orange färg och börjar blinka för att påminna dig om att byta filtret. Så länge den blinkar kan du byta ut filtret utan att avkalka bryggaren först. Den orangefärgade lampan släcks så småningom om du inte byter AquaClean-vattenfiltret. I så fall kan du fortfarande byta filtret, men du måste först avkalka bryggaren. När den orangefärgade AquaClean-lampan blinkar:489 Svenska Svenska1 Ta ur det gamla AquaClean-vattenfiltret. 2 Installera ett nytt filter och aktivera det enligt beskrivningen i kapitlet Aktivera AquaClean-vattenfiltret (5 min.). Byt ut AquaClean-vattenfiltret minst var tredje månad, även om bryggaren ännu inte har indikerat attfiltret behöver bytas ut. Inaktivera AquaClean-påminnelse Om du inte vill använda Philips AquaClean-vattenfilter längre kan du alltid inaktivera AquaClean-påminnelserna (AquaClean-lampan blinkar med orange ljus):1 Stäng av bryggaren genom att trycka på på/av-knappen. 2 När bryggaren är avstängd trycker du och håller AquaClean-ikonen intryckt tills lampan på denna ikon tänds. Startlampan börjar blinka. 3 Tryck på AquaClean-ikonen igen för att inaktivera påminnelserna. Lampan i AquaClean-ikonen släcks. 4 Bekräfta ditt val genom att trycka på start/stopp-knappen. 5 Slå på bryggaren igen genom att trycka på på/av-knappen. AquaClean-påminnelserna är nuinaktiverade.Obs! Aktiveringen av ett nytt AquaClean-filter aktiverar automatiskt AquaClean-påminnelserna. Ställa in vattnets hårdhetsgrad Vi rekommenderar att du anpassar bryggaren till vattnets hårdhetsgrad i din region för att få optimalaprestanda och ge bryggaren en längre livslängd. Detta förhindrar även att du behöver kalka av bryggaren såofta. Standardinställningen för hårdhetsgraden för vatten är 4. hårt vatten. Du kan testa vattnets hårdhetsgrad i din region med hjälp av de medföljande testremsorna. 1 Doppa den medföljande remsan för hårdhetstestning i kranvatten eller håll den under rinnande vatten under en sekund (Bild 46).2 Vänta 1 minut. Antalet rutor som blir röda på testremsan visar vattnets hårdhet (Bild 47). Ställ in bryggaren på rätt hårdhetsgrad för vatten: 1 Stäng av maskinen genom att trycka på på/av-knappen. 2 När bryggaren är avstängd håller du ikonen för aromstyrka intryckt tills alla lampor i ikonen tänds (Bild 2). 3 Tryck på ikonen för aromstyrka 1, 2, 3 eller 4 gånger. Det antal lampor som lyser ska vara samma som antalet röda rutor på testremsan (Bild 48). Om det inte syns några röda rutor på testremsan (alla rutor ärgröna) väljer du en lampa.4 När du har ställt in rätt hårdhet för vattnet trycker du på start/stopp-knappen . Eftersom du bara ställer in vattnets hårdhetsgrad en gång används funktionen för aromstyrka för att väljavattnets hårdhet. Det påverkar inte aromstyrkan för de drycker du brygger efter detta. Avkalkningsprocess (30 min.) Använd endast Philips avkalkningsmedel. Du bör absolut inte använda ett avkalkningsmedel baserat påsvavelsyra, saltsyra, sulfaminsyra eller ättiksyra (ättika) eftersom detta kan skada bryggarens vattenkrets och490 Svenska inte upplösa kalkavlagringarna ordentligt. Om du inte använder Philips avkalkningsmedel blir garantin ogiltig. Garantin blir också ogiltig om du inte avkalkar bryggaren. Du kan köpa Philips avkalkningsmedel i onlinebutiken på www.philips.com/coffee-care. När lampan för Calc / Clean tänds måste du avkalka maskinen. 1 Kontrollera att bryggaren är påslagen. 2 Om LatteGo eller mjölkskummaren är ansluten, ta bort den från bryggaren. 3 Ta bort droppbrickan och behållaren för malet kaffe, töm dem och sätt sedan tillbaka dem på plats. 4 Ta bort vattenbehållaren och töm den. Ta sedan ut AquaClean-vattenfiltret. 5 Häll hela flaskan med avkalkningslösningen från Philips i vattenbehållaren och fyll på med rent vatten upp till Calc / Clean- indikatorn (Bild 49). Sätt sedan tillbaka den i bryggaren. 6 Placera ett stort kärl (1,5l) under kaffemunstycket och vattenmunstycket. 7 Tryck på ikonen Calc / Clean i 3 sek. och tryck sedan på start/stopp-knappen . 8 Avkalkningens första fas startar. Avkalkningsprocessen tar ca 30 minuter och består av en avkalkningscykel och en sköljningscykel. Under avkalkningsprocessen blinkar lampan Calc / Clean för att visa att avkalkningsprocessen pågår. 9 Vänta tills bryggaren har pumpat ut all avkalkningslösning och ett meddelande om att vattenbehållaren är tom visas på skärmen. 10 Töm vattenbehållaren, skölj den och fyll på med rent vatten upp till Calc / Clean-indikatorn. 11 Töm behållaren och placera den sedan under kaffemunstycket och vattenmunstycket igen. Tryck på start/stopp-knappen igen. 12 Under avkalkningscykelns andra fas startar sköljningscykeln, som varar i 3 minuter. Under denna fas tänds och släcks lamporna på kontrollpanelen för att visa att sköljningsprocessen pågår. 13 Vänta tills bryggaren har pumpat ut allt vatten. Avkalkningsprocessen är klar när bryggaren slutar att pumpa ut vatten. 14 Bryggaren värms nu upp igen. När lamporna i dryckesikonerna lyser stadigt är maskinen redo att användas igen. 15 Installera och aktivera ett nytt AquaClean-vattenfilter i vattentanken (se 'Aktivera AquaClean- vattenfiltret (5 min.)').

När avkalkningsprocessen har slutförts blinkar AquaClean-lampan en stund för att påminna dig om att installera ett nytt AquaClean-vattenfilter. Tips! Användningen av AquaClean-filtret minskar behovet av avkalkning! Vad gör jag om avkalkningsprocessen avbryts? Om bryggaren hänger sig under avkalkningscykeln kan du avbryta processen genom att trycka på PÅ/AV- knappen. Om avkalkningen avbryts innan den är helt klar gör du följande: 1 Töm vattenbehållaren och skölj den grundligt. 2 Fyll vattenbehållaren med rent vatten upp till Calc/Clean-markeringen och slå på bryggaren igen. Bryggaren värms upp och genomför en automatisk sköljningscykel. 3 Genomför en manuell sköljningscykel innan du brygger några drycker. Om du vill utföra en manuell sköljcykel pumpar du först ut en halv vattentank med varmt vatten genom att trycka på varmvattenikonen flera gånger. Brygg sedan 2 koppar med förmalet kaffe utan att tillsätta malet kaffe. Om avkalkningsproceduren inte slutfördes bör du genomföra en ny avkalkningsprocedur så snart som möjligt.491 Svenska Svenska Beställa tillbehör Använd endast underhållsprodukter från Philips för att rengöra och avkalka bryggaren. Du kan köpa dessa produkter från din lokala återförsäljare, från auktoriserade servicecenter eller online på www.philips.com/parts-and-accessories. Om du vill hitta en lista över alla reservdelar online ska du ange bryggarens modellnummer. Modellnumret finns på insidan av underhållsluckan. Underhållsprodukter och typnummer:

Fett för smörjning av bryggrupp HD5061

Avfettningstabletter CA6704 Felsökning Det här kapitlet sammanfattar de vanligaste problemen som kan uppstå med maskinen. Om du vill ha support kan du ladda ned appen Coffee+ via din appbutik eller skanna QR-koden på utsidan av detta häfte. Instruktionsvideor och en fullständig lista över vanliga frågor finns på www.philips.com/coffee-care. Om du inte kan lösa problemet, kontakta kundtjänsten i ditt land. Varningsikoner Varningsi kon Lösning Lampan för tom vattenbehållare lyser - Vattenbehållaren är nästan tom. Fyll vattenbehållaren med rent vatten upp till maxnivåindikeringen. - Vattenbehållaren sitter inte på plats. Sätt tillbaka vattenbehållaren. Lampan för tömning av behållaren för malet kaffe lyser - Behållaren för malet kaffe är full. Ta bort och töm behållaren för malet kaffe när maskinen är påslagen. Vänta i minst 5 sekunder innan sätter tillbaka behållaren. Larmlampan lyser - Behållaren för malet kaffe och/eller droppbrickan sitter inte på plats eller har inte placerats korrekt. Sätt tillbaka behållaren för malet kaffe och/eller droppbrickan och se till att de sitter rätt. - Serviceluckan är öppen. Ta bort vattenbehållaren och se till att underhållsluckan är stängd. Larmlampan blinkar - Bryggruppen sitter inte på plats eller har inte placerats korrekt. Ta bort bryggruppen och se till att den låses på plats. Se kapitlet Ta ur och sätta i bryggruppen för stegvisa instruktioner. - Bryggruppen är blockerad. Ta bort bryggruppen och skölj den med vatten under kranen. Smörj sedan bryggruppen och sätt tillbaka den i maskinen. Se kapitlet Rengöring och underhåll för stegvisa instruktioner.loading-circle-1493 Svenska Svenska Problem Orsak Lösning Droppbrickan fylls snabbt. Det är normalt. Maskinen använder vatten för att skölja ut den inre kretsen och bryggruppen. En del vatten rinner direkt från den inre kretsen till droppbrickan. Töm droppbrickan varje dag eller när indikatorn för full droppbricka blir synlig genom droppbrickans hölje. Tips! placera en kopp under munstycket för att samla upp sköljvattnet som kommer ut från det. Lampan för tömning av behållaren för malet kaffe lyser. Du tömde behållaren för malet kaffe när maskinen var avstängd. Töm alltid behållaren för malet kaffe när maskinen är påslagen. Ta bort behållaren för malet kaffe, vänta minst 5 sek. och sätt sedan in den igen. Det visas ett meddelande på maskinen om att jag ska tömma behållaren för malet kaffe trots att behållaren inte är full. Maskinens räknare återställdes inte sist du tömde behållaren för malet kaffe. Vänta alltid ca 5 sekunder innan du sätter tillbaka behållaren för malet kaffe. Det gör att räknaren för malet kaffe nollställs. Töm alltid behållaren för malet kaffe när maskinen är påslagen. Om du tömmer behållaren för malet kaffe när maskinen är avstängd återställs inte räknaren för antalet bryggda koppar kaffe. Behållaren för malet kaffe är överfull och lampan för att tömma behållaren för malet kaffe har inte tänts. Du har tagit bort droppbrickan utan att tömma behållaren för maletkaffe. Töm alltid behållaren för malet kaffe när du tar bort droppbrickan, även om du endast har malt kaffe för ett fåtal koppar. Det gör att räknaren för malet kaffe nollställs och startar om så att den räknar rätt i fortsättningen. Jag kan inte ta bort bryggruppen. Bryggruppen är inte korrekt isatt. Återställ kaffemaskinen så här: Stäng underhållsluckan och sätt tillbaka vattenbehållaren. Stäng av maskinen och slå sedan på den igen. Försök att ta ut bryggruppen igen. Se kapitlet Ta ur och sätta i bryggruppen för stegvisa instruktioner. Jag kan inte sätta in bryggruppen. Bryggruppen är inte korrekt isatt. Återställ kaffemaskinen så här: Stäng underhållsluckan och sätt tillbaka vattenbehållaren. Sätt inte tillbaka bryggruppen i maskinen. Stäng av maskinen och dra ur nätsladden. Vänta i 30 sek. och koppla sedan in maskinen igen och slå på den. Placera sedan bryggruppen i rätt läge och sätt tillbaka den i bryggaren. Se kapitlet Ta ur och sätta i bryggruppen för stegvisa instruktioner. Kaffet är vattnigt. Bryggruppen är smutsig eller behöver smörjas. Ta bort bryggruppen (se 'Ta ut bryggruppen ur bryggaren.') och skölj den under rinnande vatten. Låt sedan torka. Smörj sedan de rörliga delarna (se 'Smörjning av bryggruppen').494 Svenska Problem Orsak Lösning Maskinen har inte slutfört den automatiska justeringen. Den här processen startar automatiskt när du använder maskinen första gången, när du byter till en ny sorts kaffebönor eller när maskinen inte har använts en längre tid. Börja med att brygga 5 koppar för att låta maskinen slutföra sin självjustering. Kaffekvarnen är inställd på en för grov malningsgrad. Ställ in kaffekvarnen på en finare malningsgrad (lägre). Brygg två till tre drycker för att känna skillnaden. Kaffet är inte tillräckligt varmt. Den inställda temperaturen är för låg. Välj temperaturinställningen max (se 'Ställa in kaffetemperaturen'). En kall kopp sänker dryckens temperatur. Prova att förvärma kopparna genom att skölja ur dem med varmt vatten. Om du tillsätter mjölk sänks dryckens temperatur. Oavsett om du tillsätter varm eller kall mjölk kommer kaffets temperatur alltid att sänkas när du tillsätter mjölk. Prova att förvärma kopparna genom att skölja ur dem med varmt vatten. Inget kaffe kommer ut eller det kommer ut långsamt. AquaClean-vattenfiltret förbereddes inte korrekt för installationen. Ta ur AquaClean-vattenfiltret och försök brygga kaffe igen. Om detta fungerar ser du till att AquaClean-vattenfiltret är förberett innan du sätter tillbaka det. Se kapitlet AquaClean-vattenfilter för stegvisa instruktioner. Om maskinen inte har använts under en längre tid måste du förbereda AquaClean- vattenfiltret för användning igen och sedan sätta tillbaka det. Se steg 1–3 i kapitlet Aktivera AquaClean-vattenfiltret. AquaClean-vattenfiltret är igensatt. Byt ut AquaClean-vattenfiltret var tredje månad. Ett filter som är äldre än 3 månader kan bli igensatt. Kaffekvarnen är inställd på en för fin malningsgrad. Ställ in kaffekvarnen på en grövre malningsgrad (högre). Tänk på att detta påverkar kaffets smak. Bryggruppen är smutsig. Ta bort bryggruppen och skölj den under kranen (se 'Rengör bryggruppen under kranen'). Kaffemunstycket är smutsigt. Rengör kaffemunstycket och dess hål med en piprensare eller en nål.495 Svenska Svenska Problem Orsak Lösning Facket för förmalet kaffe är igensatt Stäng av maskinen och ta ur bryggruppen. Öppna locket till behållaren för förmalet kaffe och sätt in handtaget på kaffemåttet. Flytta handtaget uppåt och nedåt tills det tilltäppta malna kaffet faller ut (Bild 30). Maskinens krets blockeras av kalkavlagringar. Kalka av maskinen med Philips avkalkningsmedel. Kalka alltid av maskinen när avkalkningslampan börjar blinka. Maskinen maler kaffebönorna men inget kaffe kommer ut. Facket för förmalet kaffe är igensatt. Stäng av maskinen och ta ur bryggruppen. Öppna locket till behållaren för förmalet kaffe och sätt in handtaget på kaffemåttet. Flytta handtaget uppåt och nedåt tills det tilltäppta malna kaffet faller ut (Bild 30). Mjölken skummas inte. Maskiner med LatteGo: LatteGo är felaktigt monterad. Kontrollera att mjölkbehållaren är korrekt monterad på LatteGo-ramen (”klick”). Maskiner med LatteGo: mjölkbehållaren och/eller ramen på LatteGo är smutsiga. Ta isär LatteGo och skölj båda delarna under rinnande vatten eller diska dem i diskmaskinen (se 'Rengöra LatteGo efter varje användning'). Apparater med klassisk mjölkskummare: mjölkskummaren är smutsig. Rengör mjölkskummarennoggrant (se 'Rengöring av den klassiska mjölkskummaren '). Den mjölksort som används är inte lämplig att skumma. Olika mjölksorter ger både olika mängder skum och skum av olika kvalitet. Följande mjölksorter har gett ett bra mjölkskum i våra tester: mellanmjölk, standardmjölk och laktosfri mjölk. Det läcker mjölk från botten av LatteGo- mjölkbehållaren. Ramen och mjölkbehållaren har inte monterats korrekt. Sätt först i mjölkbehållaren under kroken högst upp på ramen. Tryck sedan dit nederdelen av behållaren. Du hör ett klick när den låser fast på plats. Maskinen verkar läcka. Maskinen använder vatten för att skölja ut den inre kretsen och bryggruppen. Detta vatten rinner direkt från den inre kretsen till droppbrickan. Det är normalt. Töm droppbrickan varje dag eller när indikatorn för full droppbricka blir synlig genom droppbrickans hölje. Tips! Placera en kopp under munstycket för att samla upp sköljvatten och minska mängden vatten i droppbrickan. Droppbrickan är alltför full och har svämmat över vilket gör att det ser ut som att maskinen läcker. Töm droppbrickan varje dag eller när indikatorn för full droppbricka blir synlig genom droppbrickans hölje.496 Svenska Problem Orsak Lösning Vattenbehållaren har inte satts in helt och luft sugs in i maskinen. Kontrollera att vattenbehållaren är i rätt läge: ta bort den och sätt in den igen så att den skjuts in så långt som möjligt. Bryggruppen är smutsig/igensatt. Skölj bryggruppen. Maskinen är inte placerad på en horisontell yta. Placera maskinen på en horisontell yta så att inte droppbrickan svämmar över och så att indikatorn för full droppbricka kan fungera korrekt. Vattenbehållaren har inte satts in helt och luft sugs in i maskinen. Kontrollera att vattenbehållaren är i rätt läge: ta bort den och sätt in den igen så att den skjuts in så långt som möjligt. Jag kan inte aktivera AquaClean-vattenfiltret och maskinen uppmanar till att genomföra en avkalkning. Filtret har inte installerats eller bytts ut i tid efter att lampan för AquaClean-vattenfiltret började blinka. Det innebär att maskinen inte är helt fri från kalk. Kalka av maskinen först och installera sedan AquaClean-vattenfiltret. Det nya vattenfiltret passar inte. Det filter du försöker installera är inte ett AquaClean-vattenfilter. AquaClean-vattenfilter är den enda filtertyp som kan användas i maskinen. Gummiringen på AquaClean- vattenfiltret sitter inte på plats. Sätt tillbaka gummiringen på AquaClean- vattenfiltret. Maskinen avger ett högt ljud. Det är normalt att maskinen avger ljud under användning. Om maskinen börjar avge en annan typ av ljud rengör du bryggruppen och smörjer den (se 'Smörjning av bryggruppen'). AquaClean-vattenfiltret förbereddes inte korrekt och luft sugs nu in i maskinen. Ta bort AquaClean-vattenfiltret från vattentanken och förbered det ordentligt för användning innan du sätter tillbaka det: Se kapitlet AquaClean-vattenfilter för stegvisa instruktioner. Vattenbehållaren har inte satts in helt och luft sugs in i maskinen. Kontrollera att vattenbehållaren är i rätt läge: ta bort den och sätt in den igen så att den skjuts in så långt som möjligt. Tekniska specifikationer Tillverkaren förbehåller sig rätten att förbättra produktens tekniska specifikationer. Samtliga förinställda mängder är ungefärliga. Beskrivning Värde Mått (b×h×d) 247×366×434mm Vikt 7–7,5 kg Nätsladdens längd 1000 mm Vattentank 1,8l, löstagbar497 Svenska Svenska Behållare för kaffebönor, kapacitet 275g Behållare för malet kaffe, kapacitet 12puckar Kapacitet för LatteGo (mjölkbehållare) 250ml Justerbar piphöjd 85–145 mm Märkspänning– märkeffekt– strömförsörjning Se information på etiketten på insidan av underhållsluckan (bild A11)Ελληνικά
