BRUKSANVISNING Fujinon XF 80mm F2.8 R LM OIS WR Macro FUJIFILM

Se till att läsa dessa anvisningar före användning

Säkerhetsanmärkningar

Tack för att du har köpt denna produkt. För reparation, kontroll och interna tester, kontakta din FUJIFILM-återförsäljare.

• Försäkra dig om att du använder objektivet korrekt. Läs dessa säkerhetsanmärkningar och kamerans Användarhandbok noggrant före användning.
• Efter att ha läst dessa säkerhetsanmärkningar ska du förvara dem på ett säkert ställe.

Ang. ikonerna

Ikonerna som visas här nedan används i detta dokument för att indikera allvarligheten av personskada eller skada som kan resultera om den information som indikeras av ikonen ignoreras, och produkten på grund av detta används felaktigt.

WARNING

Denna ikon anger att dödsfall eller allvarlig personskada kan resultera om informationen ignoreras.

FÖRSIKTIG- HET

Denna ikon anger att personskada eller materiell skada kan resultera om informationen ignoreras.

Ikonerna som visas här nedan används för att indikera arten av de instruktioner som måste följas.

Triangulära ikoner visar dig att denna information kräver uppmärksamhet ("Viktigt").

Cirkulära ikoner med ett diagonalt band visar dig att den angivna handlingen är förbjuden ("Förbjudet").

Fyllda cirklar med ett utropstecken visar dig att en åtgård måste vidtagas ("Krävs").

WARNING

Använd inte i bodrum- met eller i duschen

To in te isär

Sänk inte ned i, eller utsätt produkten för vatten. Underlåtenhet att följa denna försiktighetsåtgärd kan orsaka brand eller elektriska stötar.

Ta inte isär produkten (öppna inte höljet). Underlåtenhet att följa denna försiktighetsåtgård kan orsaka brand, elektriska stötar eller skada på grund av tekniska fel i produkten.

!VARNING
Rör ej vld interna delar	Om höljet går sönder på grund av ett fall eller annan olycka, rör inte vid de interna delarna. Underlåtenhet att följa denna försiktighetsåtgård kan leda till elektriska stötar eller skada som kan uppkomma genom att röra vid de skadade delarna. Avlägsna genast batteriet, se till att undvika skada eller elektrisk stöt, och ta med produkten till det återförsäljningsställe där du köpte den för råd.
	Placera inte produkten på instabila ytor. Produkten kan falla ner och orsaka skada.
	Titta inte på solen genom objektivet eller kamerans sökare. Underlåtenhet att följa denna försiktighetsåtgård kan ge bestående synnedsättning.

! FÖRSIKTIGHET
	Använd eller förvara inte produkten på platser som är ut-satta för ånga eller rök, eller som är väldigt fuktiga ellerextremt dammiga. Underlåtenhet att följa denna försik-tighetsåtgård kan orsaka brand eller elektriska stötar.
	Lämna inte produkten i direkt solljus eller på platser medhöga temperaturer, såsom i en stängd bil en solig dag.Följs inte denna försiktighetsåtgård kan det leda tillbrand.

! FÖRSIKTIGHET
	Förvara utom räckhåll för små barn. Denna produkt kan orsaka personskada i händerna på ett barn.
	Ta inte i produkten med våta händer. Underlåtenhet att följa denna försiktighetsåtgård kan orsaka elektriska stötar.
	Håll solen utanför bilden när du fotograferar motiv i motljus. Solljus som fokuseras i kameran när solen är i eller nära bilden kan orsaka brand eller brännskador.
	Sätt tillbaka objektivlocken och förvara produkten utom räckhåll för direkt solljus när du inte använder den. Sol- ljus som fokuseras genom objektivet kan orsaka brand eller brännskador.
	Bär inte kameran eller objektivet medan de är monterade på ett stativ. Produkten kan falla ner eller stöta till andra föremål, vilket kan leda till skada.

Kassering av elektrisk och elektronisk utrustning i privata hushåll

Inom Europeiska unionen, Norge, Island och Liechtenstein: Denna symbol på produkten, eller i handboken och i garantin, och/eller på dess förpackning anger att denna produkt inte får hanteras som hushållsavfall. Istället bör den lämnas in på en utsedd uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning.

Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förhindra möjliga negativa konsekvenser för milljön och människors hälsa, som annars kan bli följden av olämplig avfallshantering av denna produkt.

Återvinning av batterier bidrar till att bevara naturresurser. För mer detaljerad information om återvinning av denna produkt, kontakta kommunen, din sophämtningstjänst eller butiken där du köpte produkten.

I länder utanför den Europeiska unionen, Norge, Island och Lichtenstein: Om du vill göra dig av med denna produkt, inklusive batterier och ackumulatorer, kontakta de lokala myndigheterna och be om råd för korrekt kassering.

SVENSKA

Innan du använder denna produkt

Vissa objektivfunktioner är inte tillgängliga i äldre versioner av kamerans fi rmware. Var noga med att uppdatera kamerans fi rmware till den senaste versionen. Instruktioner för hur man hittar kamerans programversion samt hur man uppdaterar programvaran fi nns på följande hemsida:

Om du inte har tillgång till en dator, kan du hjälp hos den lokala återförsäljare som listas i FUJIFILM Worldwide Network-materialet, vilket medföljer kameran.

Produktvård

• Lyft inte upp kameran och håll inte i den endast med hjälp av motljusskyddet när det används.
• Håll objektivets signalkontakter rena.
• Använd en blåspensel för att avlägsna damm och ludd från glasytorna på objektivet eller fi ltret. För att ta bort fl äckar och fi ngeravtryck,

använd en liten mängd objektivrengöringsmedel på en mjuk, ren bomullsduk eller objektivrengöringspapper och rengör från mitten och utåt med en cirkelrörelse, försiktigt för att inte lämna fl äckar eller vidröra glaset med fi ngrarna.

• Använd aldrig organiska lösningsmedel såsom thinner eller bensen för att rengöra objektivet.
• Sätt på de främre och bakre locken när objektivet inte används.
  få Förvara objektivet och fi ltret på en sval och torr plats för att förhindra mögel och rost. Förvara det inte i direkt solljus eller tillsammans med nafta eller malkulor.
• Håll objektivet torrt. Rost kan orsaka ohjälpliga skador. Torka av regn och vattendroppar.
• Om du lämnar objektivet på extremt varma platser kan det orsaka skada eller skevhet.

Objektivets delar

① Motljusskydd
② Monteringsmarkeringar
③ Fokusring
④ Bländarring
⑤ Monteringsmarkeringar (brännvidd)
⑥ Knapp för bildstabilisator
⑦ Fokusområdesväljare
⑧ Objektivsignalkontakter
⑨ Främre objektivlock
⑩ Bakre objektivlock

① Objektivfästet innefattar en gummiring för att försäkra att objektivet hålls damm- och stänksäker. Ringen kan bytas ut mot avgift hos ett FUJIFILM service-center.

Medföljande tillbehör

• Främre objektivlock
• Bakre objektivlock
• Motljusskydd
• Tygemballage

Montera ett objektiv

Se kamerahandboken för information om hur du monterar och tar bort objektiv.

SV-6 SVENSKA

Ta bort locken

Montera motljusskyddet

Motljusskydd minskar refl exer och skyddar det främre objektivelementet.

Fokusområdesväljaren

Välj fokusområde för autofokus: FULL (0,25 m-∞) eller, för snabbare fokusering, 0.5 m-∞ eller 0.25–0.5 m.

①Vid minsta fokusavständet på 25 cm är arbetsavständet (avständet mellan motivet och det främre linselementet) 11 cm.

0.5-∞ FULL 0.25-0.5

Optisk bildstabilisator (Optical Image Stabilization - OIS)

För att använda den optiska bildstabilisatorn, skjut knappen för bildstabilisatorn till ON.

OFF OIS ON

① De höga förstoringsgrader som används vid makrofotografering förstärker eff ekterna av kameraskakning. Även om objektivet kompenserar för panoreringsrörelse (vertikalt och sida-till-sida) och därmed hjälper till att minska suddighet under makrofotografering krävs försiktighet, eftersom bildstabiliseringen blir mindre eff aktiv än vid längre brännvidd.
① De grunda fältdjupen associerade med makrofotografering ökar risken för ofokuserade bilder om avståndet till motivet ändras på grund av kameraskakning. Vid fotografering på korta arbetsavständ rekommenderar vi att du fokuserar med AF-C och håller kameran stadigt.

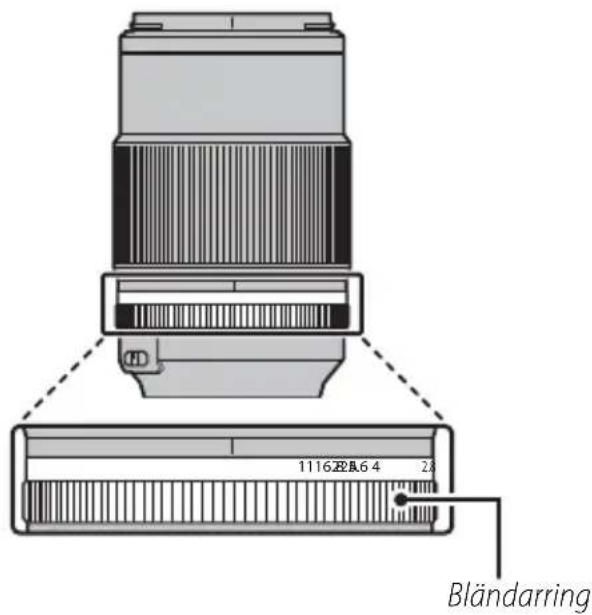

Bländarringen

Rotera bländarringen för att justera bländaren (f-tal).

1116Ω8.6 4 2Ω Bländarring

Manuell exponering

Bländaren som anges på kameran och objektivet är för ett avlägset motiv. Vid icke-makrofotografering påverkar inte detta exponeringen. Vid makrofotografering saktar den eff ektiva bländningen ned när avståndet till motivet minskar. Vid manuell inställning av exponering, lägg till följande exponeringsfaktor till det värde som anges av exponeringsmätaren.

Förstoringsgrad	1:5	1:3	1:2	1:1,5	11
Fokusavständ (m) 0,54	0,38 0,31	0,28 0,25
Eff ektivt f-tal 3,1 3,2	3,4 3,6 4,0
Exponeringsfaktor (EV)	+13		+23		+1

Specifi kationer

Type	XF80mmF2.8 R LM OIS WR Macro
Objektivkonstruktion	16 element i 12 grupper (inklusive 1 asfäriska element, 3 element med extra låg spridning och 1 element med super-extra låg spridning)
Brännvidd (motsvarande 35 mm-format)	f=80 mm (122 mm)
Bildvinkel 20,1°
Största bländare f/2.8
Minsta bländare f/22
BländarstyrningAntal blad 9 (rundad diafragmaöppning)Stoppstorlek 1⁄3 EV (19 stopp)
Fokusområde (mätt från fokalplanet) 25 cm – ∞
Max. förstoring 1 ×
Extema mått:Diameter ×Längd* (ungefår)* avståndet från kamerans objektivmonteringsfl äns	∅80 × 130 mm
Vikt* (ungefår)* exklusive lock och motljusskydd	750 g
Filterstorlek	∅62 mm

① Förbättringar kan leda till oannonserade ändringar i specifikationer och utseen de.
① Beroende på hur det ta objektiv är konstruerat, kan avständsindikatorn som visas på kameran i vissa fall skilja sig från det faktiska fokusavständet. Använd avständsindikatorn endast som en riktlinje.
Detta objektiv använder linjära motorer för att säkerställa snabbt och exakt autofokus samtidigt som högsta möjliga bildkvalitet bibehålls. När kameran stängs av, när objektivet kopplas loss från kamerahuset eller när uppspelningsfunktionen slås på, kan ett ljud höras och viss vibration uppstå på grund av att den linjära motorns magneter kopplas ifrån. Detta är helt normalt och kommer inte att påverka bildkvaliteten eller objektivets prestanda negativt.
