KÄYTTÖOHJE Fujinon XF 80mm F2.8 R LM OIS WR Macro FUJIFILM

Lue nämä ohjeet ennen laitteen käyttöä

Turvallisuustietoja

Kiitos päätöksestäsi hankkia tämä tuote. Korjaukseen, tarkastukseen ja sisäiseen testaukseen liittyvissä asioissa voit ottaa yhteyttä FUJIFILM-jälleenmyyjääsi.

• Varmista, että käytät objektiivia oikein. Lue nämä turvallisuusohjeet ja kameran Omistajan opas huolellisesti ennen käyttöä.
• Säilytä turvallisuusohjeita tämän jälkeen turvallisessa paikassa.

Tietoja kuvakkeista

Seuraavat tässä asiakirjassa käytetyt kuvakkeet osoittavat henkilövahinkojen ja aineellisten vahinkojen vakavuuden, jos kuvakkeen osoittamia tietoja ei oteta huomioon ja laitetta käytetään virheellisesti.

	Tämä kuvake osoittaa, että tietojen huomiotta jättäminen voi johtaa kuolemaan tai vakaviin henkilövahinkoihin.
	Tama kuvake osoittaa, että tietojen huomiotta jättäminen voi johtaa henkilövahinkoihin tai ai- neellisiin vahinkoihin.

Alla olevat kuvakkeet osoittavat huomioitavien tietojen luonteen.

	Kolmiomaiset kuvakkeet osoittavat, että tiedot vaativat huomiota ("Tärkeä").
	Poikittaisella viivalla ylivedetyt pyöreät kuvakkeet osoitta- vat, että kyseinen toiminto on kielletty ("Kielletty").
	Huutomerkillä varustetut täytetyt ympyrät osoittavat, että kyseinen toiminto on suoritettava ("Pakollinen").

!VAROITUS
nia kuyakylpyhuoneessa talsulhkussa	Älä upota veteen tai altista vedelle. Tämän huomiottajättäminen voi aiheuttaa tulipalon tai sähköiskun.
Älä pura osiin	Älä pura (älä avaa kuorta). Tämän varotoimen noudattamatta jättämisen seurauksena saattaa olla tuotteen toimintahäiriön aiheuttama sähköisku tai loukkaantuminen.Jos kameran kuori rikkoutuu putoamisen tai muun vahin-gon seurauksena,älä kosketa esiin tulleisiin osiin.Tämänvarotoimen noudattamatta jättämisen seuraukse saattaa olla vaurioituneiden osien koskettamisen aiheuttama sähköisku tai loukkaantuminen.Poista ka-meran akku välittömästi, mutta varo loukkaantumista ja sähköiskua. Vie tuote sen ostopaikkaan, josta saat jatko-ohjeita.
	Älä aseta epävakaille alustoille.Tuote saattaa tippua aiheuttaen vahinkoa.
	Älä katsele aurinkoa objektiivin tai kameran etsimien läpi.Tämän varotoimen noudattamatta jättäminen saattaa johtaa pysyvään näön heikkenemiseen.

HUOMIO
	Alä käytä tai säilytä paikoissa, jotka ovat alttiita höyrylle tai savulle tai ovat erittäin kosteita tai pölyisiä. Tämän varotoimen huomiotta jättäminen voi aiheuttaa tulipalon tai sähköiskun.
	Alä jätä suoraan auringonvaloon tai paikkoihin, jotka ovat alttiina erittäin korkeille lämpötiloille, kuten sul-jettuun ajoneuvoon aurinkoisena päivänä. Tämän varotoimen noudattamatta jättäminen saattaa aiheuttaa tulipalon.

HUOMIO
	Pidä poissa pienten lasten ulottuvilta. Lapsen käsissä laite voi aiheuttaa henkilövahinkoja.
	Älä käsittele märin käsin. Tämän varotoimen noudatta-matta jättäminen voi aiheuttaa sähköiskun.
	Pidä aurinko poissa rajauksesta, kun kuvaat taustava-laistuja kohteita. Auringonvalon tarkentuminen kame-raan, kun aurinko on rajauksessa tai lähellä sitä, saattaa aiheuttaa tulipalon tai palovammoja.
	Kun tuotetta ei käytetä, aseta objektiivin suojukset pai-koilleen ja säilytä suoran auringonvalon ulottumatto-missa. Objektiivin kohdistama auringonvalo saattaa aiheuttaa tulipalon tai palovammoja.
	Älä kanna kameraa tai objektiivia, kun ne ovat kiinnitet-tyinä kolmijalkaan. Tuote voi pudota tai osua muualle aiheuttaen vahinkoa.

Sähköisten ja elektronisten laitteiden hävittäminen kotitalouksissa

Euroopan unioni, Norja, Islanti ja Liechtenstein: Tämä symboli tuolteessa tai käyttöohjeessa ja takuussa ja/tai tuotteen pakkauksessa tarkoittaa, että tuotetta ei voi pitää kotitalousjätteenä. Sen sijaan tuote tulee toimittaa soveltuvaan sähköisten ja elektronisten laitteiden keräyspisteeseen.

Varmistamalla tämän tuotteen asianmukaisen hävittämisen autat estärnään mandollisia halittavaikutuksia ympäristölle ja ihmisten terveydelle, joita saattaisi olla seurauksena tuotteen epääasianmukaisesta hävittämisestä.

Raaka-aineiden kierrättäminen auttaa säästämään luonnonvaroja. Lisätietoa tuotteen kierrättämisestä saat paikallisilta viranomaisilta, jätehuollosta tai liikkeestä, josta ostit tuotteen.

Maat Euroopan unionin, Norjan, Islannin ja Liechtensteinin ulkopuolella: Halutessasi hävittää tuotteen, mukaan lukien paristot ja akut, ota yhteyttä paikalliseen viranomaiseen kysyäksesi asianmukaisesta hävittämisestä.

SUOMI

FI-3

Ennen tuotteen käyttöä

Kaikki objektiivin toiminnot eivät ole käytettävissä kameran laiteohjelmiston vanhemmilla versioilla. Päivitä kameran laiteohjelmisto uusim-paan versioon. Ohjeet kameran laiteohjelmiston version tarkistamiseen ja päivittämiseen löytyvät seuraavalta verkkosivulta:

Jos sinulla ei ole mahdollisuutta käyttää tietokonetta, apua saa paikalliselta maahantuojalta, jonka tiedot löydät kameran mukana toimitetusta "FUJI-FILMIN maailmanlaajuinen verkosto" -materiaalista.

Tuotteen huoltaminen

• Kun käytössä on vastavalosuoja, älä nosta tai kannattele kameraa pelkästään vastavalosuojasta.
• Pidä objektiivin signaalikontaktit puhtaina.
• Poista objektiivin tai suotimen lasipinnoilla oleva pöly ja lika puhaltimella. Poista tahrat ja sormenjäljet kostuttamalla pehmeä, puhdas

puuvillaliina tai linssinpuhdistusliina pieneen määrään linssinpuhdistusainetta ja pyyhkimällä keskustasta ulospäin kiertävin liikkein varoen jättämästä tahroja tai koskemasta lasia sormilla.

• Älä koskaan käytä orgaanisia liuottimia kuten maalin ohenninta tai bentseeniä objektiivin puhdistamiseen.
• Liitä objektiivin etu- ja takasuojukset, kun objektiivi ei ole käytössä.
• Säilytä objektiivia ja suodinta viileässä, kuivassa paikassa estääksesi homeen ja ruosteen m dostumisen. Älä varastoi suoraan auringonvaloon tai nafta- tai kamferikoipallojen kanssa.
• Pidä objektiivi kuivana. Ruostuminen voi aiheuttaa pysyviä vaurioita. Pyyhi sade ja vesipisarat pois.
• Objektiivin jättäminen erittäin kuumaan paikkaan saattaa aiheuttaa vaurioita tai vääntymistä.

Objektiivin osat

① Vastavalosuojus
② Kiinnitysmerkit
③ Tarkennusrengas
④ Himmenninrengas
⑤ Kiinnitysmerkit (polttoväli)
⑥ O.I.S. -kytkini
⑦ Tarkennusalueen valitsin
⑧ Objektiivin signaalin liitännät
⑨ Objektiivin etusuojus
⑩ Objektiivin takasuojus

① Objektiivin asennusrenkaassa on kumirengas, joka varmistaa että objektiivi pysyy pölyn- ja roiskeenkestävänä. Rengas voidaan vaihtaa maksua vastaan missä tahansa FUJIFILM-palvelukeskuksessa.

Toimitetut lisävarusteet

• Objektiivin etusuojus
• Objektiivin takasuojus
  • Vastavalosuojus
• Kangaskääre

Objektiivin kiinnittäminen

Katso kameran käyttöohjeesta tietoa objektiivien kiinnittämisestä ja irrotta-misesta.

FI-6 SUOMI

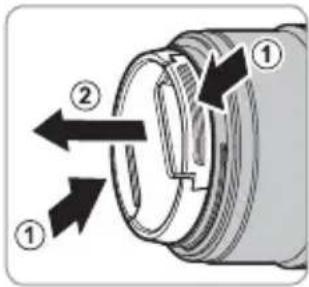

Suojusten poistaminen

Irrota suojukset kuvan osoittamalla tavalla.

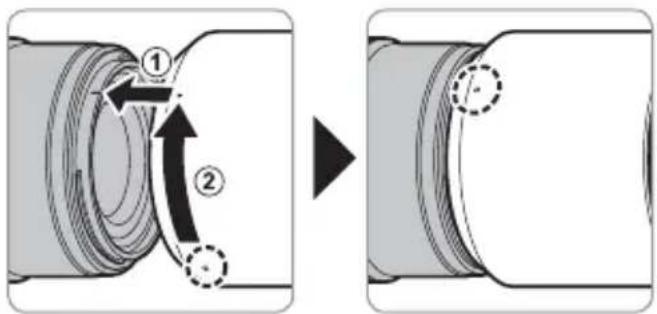

Vastavalosuojuksen kiinnittäminen

Kiinnittettyinä vastavalonsuojukset vähentävät heijastuksia ja suojaavat objektiivin etuelementtiä.

Tarkennusalueen valitsin

Valitse automaattitarkennuksen tarkennusalue: FULL (0,25 m–∞) tai tarkentaaksesi nopeammin 0.5 m–∞ tai 0.25–0.5 m.

①Pienimmällä tarkennusetäisyydellä (25 cm), työskentelyetäisyys (kohteen ja objektiivin etummaisen elementin välinen etäisyys) on 11 cm.

0.5-∞ FULL 0.25-0.5

Optinen kuvanvakautus (Optical Image Stabilization, OIS)

Jos haluat käyttää optista kuvanvakautusta, liu'uta O.I.S-kytkin kohtaan ON.

OFF OIS ON

①Makrokuvauksessa käytetyt korkeat suurennussuhteet voimistavat kameran tärinän vaikutuksia. Vaikka objektiivi kompensoi panoroivaa (pysty- tal sivusuunnassa) likettä ja auttaa näin vähentämään epäterävyyttä makrokuvauksen aikana, on noudatettava varovaisuutta, sillä kuvanvakautus ei toimi yhtä tehokkaasti kuin pidemmillä polttoväleillä.

① Makrokuvaukseen liitetyt matalat kenttäsyvyydet lisäävät epätarkkojen kuvien risklä, jos etäisyys kohteeseen muuttuu kameran tärinän seurauksena. Kun kuvaat lyhyillä työskentelyetäisyyksillä, suosittelemme, että käytät tarkennuksessa jatkuvaa automaattitarkennusta (AF-C) ja pidät kameran vakaana.

Himmenninrengas

Valitse aukko (f-luku) kiertämällä objektiivin himmenninrengasta.

1116ZRB64 28

Himmenninrengas

Manuaalinen valotus

Kameraan ja objektiiviin merkitty aukko on tarkoitettu äärettömän kaukana sijaitsevalle kohteelle. Vaikka ei-makroalueilla tällä ei ole vaikutusta valotukseen, makrokuvauksessa tehollinen aukko hidastuu, kun etäisyys kohteeseen laskee. Kun valotus määritetään manuaalisesti, lisää seuraava valotuskerroin valotusmittarin antamaan arvoon.

Suurennussuhde	1:5	1:3	1:2	1:1,5	1:1
Tarkennusetäisyys (m)	0,54 0,38 0,31 0,28 0,25
Tehollinen aukkoarvo 3,1	3,2 3,4 3,6 4,0
Valotuskerroin (EV)	+13		+23		+1

Tekniset tiedot

Tyyppi	XF80mmF2.8 R LM OIS WR Macro
Objektiivin rakenne	16 elementtiä 12 ryhmässä (sisältää 1 asfääristä elementtiä, 3 erittäin pienen hajonnan (ED) elementin ja 1 super-ED-elementin)
Polt toväli (35 mm -formaatin vastaava)	f=80 mm (122 mm)
Kuvakulma 20,1°
Suurin aukko	f/2,8
Pienin aukko	f/22
Aukon ohjausLevyjen määrä 9 (pyöristetty säädettävä aukko)Askelen koko 1⁄3 EV (19 askelta)
Tarkennusalue (polttotasosta mitattuna) 25 cm	-∞
Suurin suurennos 1 ×
Ulkomitat:Halkaisija × Pituus* (noin.)* etäisyys kameran objektiivin kilinnityslaipasta	∅80 × 130 mm
Paino* (noin.)* ilman suojia ja vastavalosuojaa	750 g
Suotimen koko	∅62 mm

① Parannukset saattavat johtaa ilmoittamattomiin muutoksiin määrityksiissä ja ulkonäössä.
① Objektiivin valmistustavasta johtuen kamerassa näkyvä "Etäisyysilmaisin" saattaa joissain tapauksissa poiketa todellisesta tarkennusetäisyydestä. Käytä "Etäisyysilmaisinta" vain ohjeellisena.
Tässä objektiivissa käytetään lineaarimoottoreita, joiden ansiosta automaattitarkennus on nopea ja tarkka ja kuvanlaatu paras mahdollinen. Kun kamera kytketään pois päältä, objektiivi irrotetaan kameran rungosta tai toistotoiminto kytketään päälle, lineaarimoottorin magneettien vapautuminen saattaa aiheuttaa ääntä ja hieman tärinää. Tämä on normaalia eikä vaikuta kuvanlaatuun tai objektiivin toimintaan.
