BRUKSANVISNING Series 9 9385CC BRAUN

• Derefter skal du låse barbermaskinen op (se kapitel «Rejselås»).

3. Tryk på startknappen igen.

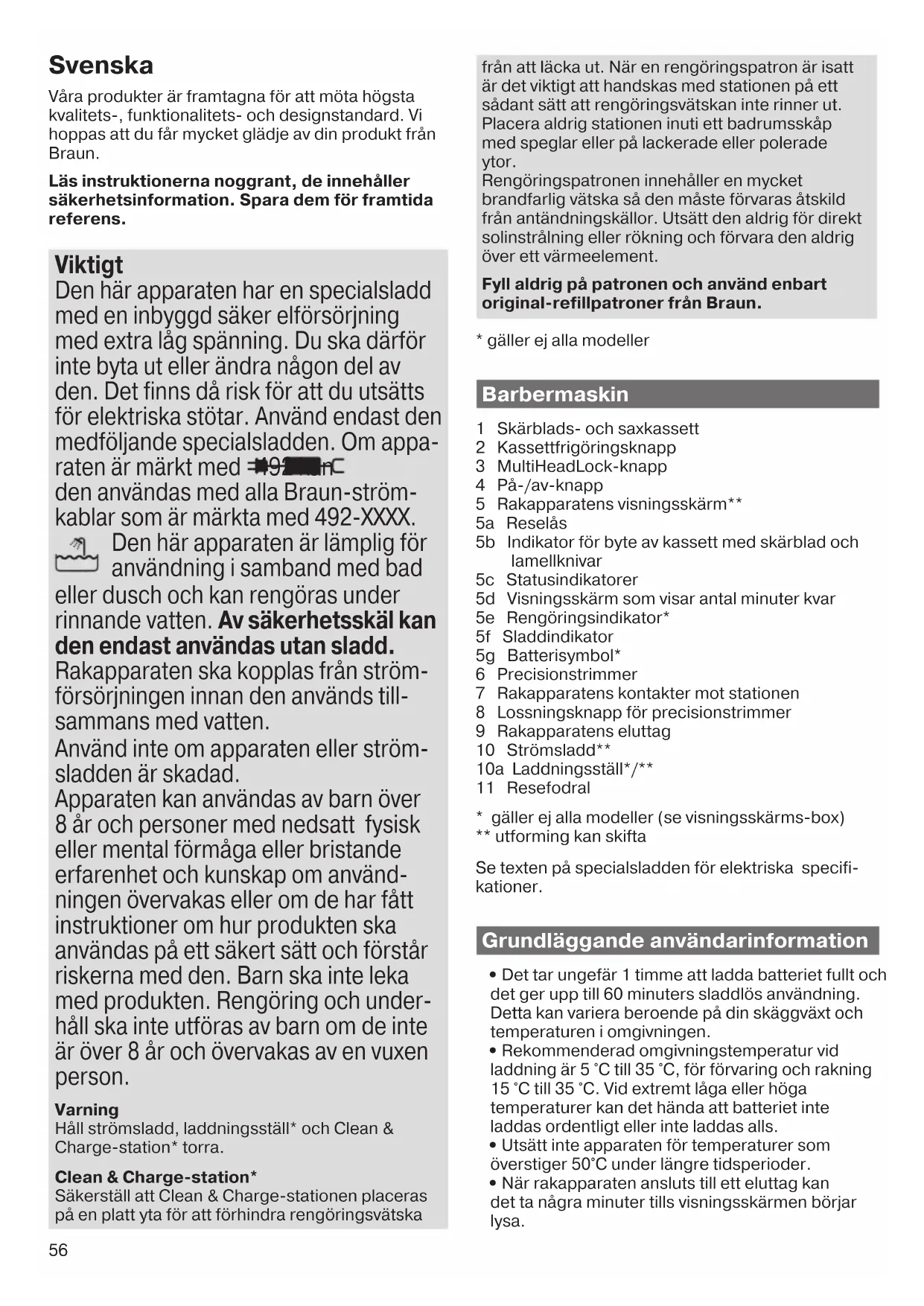

For varer kjøpt i Norge har kunden garanti i henhold til NEL’s Leveringsbetingelser. 91611492_93XXcc_W&D_MN_Type_5793_S6-76.indd 5591611492_93XXcc_W&D_MN_Type_5793_S6-76.indd 55 20.10.17 08:1620.10.17 08:16 CSS APPROVED Effective Date 23Oct2017 GMT - Printed 22Nov2017 Page 55 of 7656 Svenska Våra produkter är framtagna för att möta högsta kvalitets-, funktionalitets- och designstandard. Vi hoppas att du får mycket glädje av din produkt från Braun. Läs instruktionerna noggrant, de innehåller säkerhetsinformation. Spara dem för framtida referens. Viktigt Den här apparaten har en specialsladd med en inbyggd säker elförsörjning med extra låg spänning. Du ska därför inte byta ut eller ändra någon del av den. Det finns då risk för att du utsätts för elektriska stötar. Använd endast den medföljande specialsladden. Om appa- raten är märkt med 492 kan den användas med alla Braun-ström- kablar som är märkta med 492-XXXX. Den här apparaten är lämplig för användning i samband med bad eller dusch och kan rengöras under rinnande vatten. Av säkerhetsskäl kan den endast användas utan sladd. Rakapparaten ska kopplas från ström- försörjningen innan den används till- sammans med vatten. Använd inte om apparaten eller ström- sladden är skadad. Apparaten kan användas av barn över 8 år och personer med nedsatt fysisk eller mental förmåga eller bristande erfarenhet och kunskap om använd- ningen övervakas eller om de har fått instruktioner om hur produkten ska användas på ett säkert sätt och förstår riskerna med den. Barn ska inte leka med produkten. Rengöring och under- håll ska inte utföras av barn om de inte är över 8 år och övervakas av en vuxen person. Varning Håll strömsladd, laddningsställ* och Clean & Charge-station* torra. Clean & Charge-station* Säkerställ att Clean & Charge-stationen placeras på en platt yta för att förhindra rengöringsvätska från att läcka ut. När en rengöringspatron är isatt är det viktigt att handskas med stationen på ett sådant sätt att rengöringsvätskan inte rinner ut. Placera aldrig stationen inuti ett badrumsskåp med speglar eller på lackerade eller polerade ytor. Rengöringspatronen innehåller en mycket brandfarlig vätska så den måste förvaras åtskild från antändningskällor. Utsätt den aldrig för direkt solinstrålning eller rökning och förvara den aldrig över ett värmeelement. Fyll aldrig på patronen och använd enbart original-refillpatroner från Braun.

• gäller ej alla modeller Barbermaskin 1 Skärblads- och saxkassett 2 Kassettfrigöringsknapp 3 MultiHeadLock-knapp 4 På-/av-knapp 5 Rakapparatens visningsskärm** 5a Reselås 5b Indikator för byte av kassett med skärblad och lamellknivar 5c Statusindikatorer 5d Visningsskärm som visar antal minuter kvar 5e Rengöringsindikator* 5f Sladdindikator 5g Batterisymbol* 6 Precisionstrimmer 7 Rakapparatens kontakter mot stationen 8 Lossningsknapp för precisionstrimmer 9 Rakapparatens eluttag 10 Strömsladd** 10a Laddningsställ*/** 11 Resefodral

• gäller ej alla modeller (se visningsskärms-box) ** utforming kan skifta Se texten på specialsladden för elektriska specifi- kationer. Grundläggande användarinformation

• Det tar ungefär 1 timme att ladda batteriet fullt och det ger upp till 60 minuters sladdlös användning. Detta kan variera beroende på din skäggväxt och temperaturen i omgivningen.

• Rekommenderad omgivningstemperatur vid laddning är 5 °C till 35 °C, för förvaring och rakning 15 °C till 35 °C. Vid extremt låga eller höga temperaturer kan det hända att batteriet inte laddas ordentligt eller inte laddas alls.

• Utsätt inte apparaten för temperaturer som överstiger 50°C under längre tidsperioder.

• När rakapparaten ansluts till ett eluttag kan det ta några minuter tills visningsskärmen börjar lysa. 91611492_93XXcc_W&D_MN_Type_5793_S6-76.indd 5691611492_93XXcc_W&D_MN_Type_5793_S6-76.indd 56 20.10.17 08:1620.10.17 08:16 CSS APPROVED Effective Date 23Oct2017 GMT - Printed 22Nov2017 Page 56 of 7657 Laddning

• Anslut rakapparaten till ett eluttag genom att sätta in specialsladden (10) i rakapparatens nätsladds- uttag (9) eller laddningsstället (10a). För cc-modeller, koppla samman med eluttag (se kapitel «Clean & Charge-station»).

• När du laddar apparaten för första gången, ladda kontinuerligt i minst en timme.

• Den faktiska laddningsstatusen visas på visnings- skärmen. Visningsskärm

• Visningsskärmsinformationen beror på modellen.

• En del modeller visar endast symboler under laddning och användning. På andra modeller kan även en rad symboler visas efter att rakapparaten har stängts av.

• Tabellen nedan visar vilka symboler som kan visas på rakapparatens visningsskärm. Batteristatus Batteristatus visas med indikatorer och siffror (på en del modeller också med en batterisymbol).

• Statusindikatorer kommer att visas / försvinna gradvis beroende på hur laddat batteriet är.

• Den digitala siffran visar antal minuter kvar. Sladdindikator (låg batterinivå / enbart sladdlös användning)

1. Blinkar: Batterinivån är låg

kan endast användas utan sladd. Koppla bort rakapparaten från eluttaget innan du sätter på den. Reselås När reselås-symbolen syns på visningsskärmen är rakappara- ten låst. Indikator för byte av kassett med skärblad och lamellknivar Indikatorn för byte av kassett visar användandet av skär- blads- och lamellknivskasset- ten. Statusindikatorerna försvinner gradvis med antalet rakningar*. Rengöringsindikator (enbart användning av Clean & Charge-station) Rengöringsindikatorn tänds efter varje rakning som en påminnelse för att rakapparaten bör rengöras i Clean & Charge- stationen.

• gäller ej alla modeller Användning Se till att rakapparaten inte är kopplad till eluttaget. Tryck in på-/av-knappen (4) för att sätta igång rakapparaten. Tips för en perfekt rakning

1. Håll alltid rakapparaten i rätt vinkel (90°) mot

2. Spänn huden lätt med din hand

3. Raka mot skäggväxten.

MultiHeadLock-knapp (huvudlås) Rakhuvudet kan låsas i fem lägen vid rakning av mer svåråtkomliga områden (som t.ex. under näsan).

• Skjut ner MultiHeadLock-knappen (3) för att låsa rakhuvudet.

• Rör rakhuvudet manuellt i rätt position.

• Huvudlåset måste låsas upp för automatisk rengöring i Clean & Charge-stationen. Precisionstrimmer Trimmern kan användas till att trimma polisonger, mustasch eller skägg.

• Tryck in lossningsknappen (8) och skjut trimmern (6) uppåt. Reselås Rakapparaten kan låsas för att undvika att motorn startas oavsiktligt (t.ex. när rakapparaten förvaras i en resväska).

• Tryck på på- / av-knappen (4) i 5 sekunder för att låsa / låsa upp rakapparaten. Detta bekräftas med ett pipande ljud och låssymbolen visas på / försvinner från visningsskärmen. Byte av skärblad För att upprätthålla 100 % rakprestanda, byt kassett med skärblad och lamellknivar (1) när indikatorn för byte av skärblad tänds (och ingen statusindikator syns).

• För att ta bort kassetten med skärblad och lamellknivar, tryck på frigöringsknapparna (2).

• Tryck på på- /av-knappen i 10 sekunder för att nollställa räkneverket.

• Efteråt behöver du låsa upp rakapparaten (se kapitel «Reselås»).

• På en del rakapparatmodeller återställs bytesindi- katorn automatiskt efter 7 rakningar. 91611492_93XXcc_W&D_MN_Type_5793_S6-76.indd 5791611492_93XXcc_W&D_MN_Type_5793_S6-76.indd 57 20.10.17 08:1620.10.17 08:16 CSS APPROVED Effective Date 23Oct2017 GMT - Printed 22Nov2017 Page 57 of 7658 Rengöring Rengöring under rinnande vatten Extra viktigt efter användning med skum eller gel

• Starta rakapparaten (sladdlös) och skölj rakhuvudet under rinnande varmt vatten tills alla rester har avlägsnats. Du kan använda flytande tvål som inte innehåller slipmedel. Skölj av allt lödder och låt rakapparaten vara igång i ytterligare några sekunder.

• Stäng sedan av rakapparaten, tryck in frigörings- knappen (2) för att ta bort skärblads- och saxkassetten (1) och låt delarna torka.

• Applicera en droppe symaskinsolja eller liknande på det översta skärbladet för smörjning om rakapparaten rengörs med vatten regelbundet. Rakapparaten behöver rengöras under rinnande vatten efter varje användning med skum eller gel! Rengöring med borste

• Stäng av rakapparaten. Ta bort skärblads- och saxkassetten (1) och knacka ut den på en plan yta. Rengör det svängbara huvudet inuti med hjälp av borsten. Skärbladet ska inte rengöras med borsten eftersom detta kan skada bladet. Clean&Charge-stationen (C & C)* Clean & Charge-stationen har utvecklats för att rengöra, ladda, smörja, desinficera, torka och förvara din rakapparat från Braun. 13 Eluttag på stationen 14 Lyftknapp för kassettbyte 15 Stationens kontakter mot rakapparaten 16 Clean&Charge-stationsvisningsskärm 16a Nivåindikator 16b Statuslampor 16c Indikatorer för rengöringsprogram* 17 Startknapp 18 Rengöringspatron

• gäller ej alla modeller (se visningsskärms-box) Clean & Charge-installation

• Avlägsna skyddsfolien från Clean & Charge-vis- ningsskärmen.

• Tryck på lyftknappen (13) på baksidan av Clean & Charge-stationen för att lyfta upp höljet.

• Håll rengöringspatronen (17) mot en plan och stabil yta (t.ex. ett bord).

• Ta försiktigt bort locket från patronen.

• Skjut in patronen från baksidan in i stationens basenhet tills den klickar på plats.

• Stäng försiktigt höljet genom att trycka ned det tills det låses.

• Anslut eluttaget på stationen (12) till ett vägguttag med hjälp av specialsladden (10). Användning av Clean & Charge- stationen Viktigt: Rakapparaten måste vara torr och det får inte finnas några rester kvar från rakskum, gel eller tvål!

• Anslut rakapparaten i Clean & Charge-stationen upp och ner med framsidan synlig och upplåst huvudlås (3).

• Kontakterna (7) på rakapparatens baksida måste vara riktade mot kontakterna (14) på Clean & Charge-stationen. Tryck rakapparaten bakåt till rätt position. Ett pipande ljud bekräftar att rakapparaten är rätt placerad i Clean & Charge- stationen.

• Enbart Clean & Charge-station med programval: Clean & Charge-stationen analyserar hygienstatu- sen. Statusen visas av rengöringsprogrammets indikatorer (15c) på Clean & Charge-stationens visningsskärm (15). Ladda rakapparaten i Clean & Charge-stationen Laddnings påbörjas automatiskt när rakapparaten sitter placerad i rätt läge. Rengöra rakapparaten i Clean & Charge- stationen Sätt i rakapparaten i Clean & Charge-stationen enligt beskrivningen ovan när rengöringsindikatorn (5c) lyser upp på displayen. Rengöringsprogram (gäller ej alla modeller) Snabbrengöring Normalrengöring intensivrengöring Varje rengöringsprogram består av flera olika moment där rengöringsvätskan spolas genom rakhuvudet. Starta automatisk rengöring Starta rengöringsprocessen genom att trycka på startknappen (16). Om statuslampan (15b) inte lyser (Clean & Charge slår om till viloläge efter ca. 10 minuter), tryck två gånger på startknappen. Annars startar inte rengöringen. Rengöringen tar upp till 3 minuter beroende på modell av Clean & Charge-stationen, och/eller det valda programmet. Efteråt körs fläkten. Statuslam- pan (15b) blinkar under hela den tiden. Efter rengöring, torkning och laddning är genomför- da stängs samtliga indikatorer av. Ta bort rakapparaten från Clean & Charge-stationen Håll i Clean & Charge-stationen med en hand och luta rakapparaten lätt framåt för att lossa den. 91611492_93XXcc_W&D_MN_Type_5793_S6-76.indd 5891611492_93XXcc_W&D_MN_Type_5793_S6-76.indd 58 20.10.17 08:1620.10.17 08:16 CSS APPROVED Effective Date 23Oct2017 GMT - Printed 22Nov2017 Page 58 of 7659 Rengöringspatron / Byte När nivåindikatorn (15a) hela tiden lyser röd räcker den återstående vätskan i patronen för ytterligare cirka 3 rengöringsomgångar. När nivåindikatorn blinkar röd, behöver patronen bytas ut, d.v.s. ungefär var 4:e vecka vid daglig användning. Efter att du tryckt in lyftknappen (13) för att öppna höljet bör du vänta några sekunder innan du tar ur patronen för att undvika dropp. Eftersom den använda patronen innehåller smutsig rengöringsvät- ska ska du se till att stänga öppningarna med locket från den nya patronen innan du kasserar den använda patronen. Den hygieniska rengöringspatronen innehåller etanol eller isopropanol (se patron för specifikation) som långsamt avdunstar efter öppning. Varje patron som inte används dagligen bör därför bytas ut efter cirka 8 veckor för att garantera optimal desinfektion. Rengöringspatronen innehåller också smörjmedel till raksystemet, som kan lämna märken på den yttre skärbladsramen och rengöringskammaren i Clean & Charge-stationen. Dessa märken tas lätt bort genom att torka med en fuktad trasa och påverkar inte rakapparaten eller dess prestanda på något sätt. Tillbehör Braun rekommenderar att du byter ut skärblads- och saxkassetten var 18:e månad så att din rakapparat behåller maximal prestanda. Finns hos din återförsäljare eller hos Braun Service Centres:

• Patron med skärblad och lamellknivar: 92S/92M

• Rengöringspatron: CCR

• Braun rengöringsspray för rakapparater Miljöskyddsmeddelande Produkten innehåller batterier och/eller återvinningsbart elavfall. Av hänsyn till miljön ska denna apparat inte slängas med hushållsavfallet. Återvinning bör ske enligt gällande lokala föreskrifter. Rengöringspatronen kan kastas i hushållssoporna. Med förbehåll för ändringar utan föregående meddelande. Felsökning Problem Möjlig orsak Lösning Rakapparaten Rakapparaten startar inte när startknappen trycks in.

1. Apparaten kan endast användas

2. Reselåset är aktiverat.

för att låsa upp rakapparaten. Laddning påbörjas inte när rakapparaten är ansluten till eluttaget.

1. Ibland påbörjas laddningen

först efter en stund (t.ex. efter att rakapparaten inte använts på ett tag).

2. Den omgivande temperaturen

är för hög eller för låg.

3. Specialsladden är inte isatt

4. Rakapparaten står inte rätt

placerad i Clean & Charge- stationen.

1. Vänta ett par minuter. Laddning kan

påbörjas automatiskt.

2. Rekommenderad omgivande

temperatur vid laddning är 5 °C till 35 °C.

3. Specialsladden måste sättas i ordentligt

måste vara riktade mot kontakterna på Clean & Charge-stationen. Rakapparaten laddas inte upp fullständigt och fortsätter att blinka. Den omgivande temperaturen är för hög eller för låg. Rekommenderad omgivande temperatur vid laddning är 5 °C till 35 °C. Dålig lukt från rakhuvudet. 1. Rakhuvudet rengörs med vatten.

2. Rengöringspatronen har

använts i mer än 8 veckor.

1. När du rengör rakhuvudet med enbart

vatten ska du använda varmt vatten och emellanåt lite flytande tvål (som inte innehåller slipmedel). Ta bort skärhuvuds- och saxkassetten så att den kan torka.

1. Skärblad och sax är slitna och

tar mer batteri för varje rakning.

2. Rakhuvudet rengörs

regelbundet med vatten men ska inte smörjas.

liknande på det översta skärbladet för smörjning om rakapparaten rengörs med vatten regelbundet. Rakningsprestandan har försämrats märkbart.

1. Skärblad och sax är slitna.

2. Rakningssystemet är igentäppt.

1. Byt ut skärblads- saxkassetten.

2. Sänk ned skärhuvud- och saxkassetten

i varmt vatten som tillsatts en droppe diskmedel. Skölj noggrant och lirka ut kassetten. När det har torkat sätter du på en droppe symaskinsolja på skärbladet. Rakhuvudet är fuktigt. 1. För kort torkningstid efter den automatiska rengöringen.

2. Dränaget i Clean & Charge-

stationen är igentäppt.

1. Vänta tills torktiden är slut.

2. Rengör dränaget med en tandpetare av

trä. Clean&Charge-Stationen Rengöring startar ej när startknappen trycks in.

1. Rakapparaten står inte rätt

placerad i Clean & Charge- stationen.

2. Rengöringspatronen innehåller

för lite rengöringsvätska (visningsskärmen blinkar rött).

3. Apparaten är i stand by-läge.

1. Sätt i rakapparaten i Clean & Charge-

stationen och tryck den bakåt (rakapparatens kontakter måste vara placerade på samma nivå som stationens kontakter).

2. Sätt i en ny rengöringspatron. Tryck på

3. Tryck på startknappen igen.
