Tekniska specifikationer	NIKON Nikkor AFS 500mm f4G ED VR teleobjektiv, maximal bländare f/4, optisk konstruktion med 16 element i 12 grupper, 4 ED-linser, nanokristallbeläggning.
Användning	Perfekt för sport-, djur- och naturfotografering, med utmärkt bildkvalitet och lång räckvidd.
Underhåll	Rengör linserna regelbundet med en mjuk trasa, undvik stötar och extrema förhållanden, använd motljusskydd för att skydda objektivet.
Säkerhet	Utsätt inte objektivet för extrema temperaturer eller fuktighet, använd stativ för att undvika vibrationer vid fotografering.
Allmän information	Kompatibel med Nikon digitala spegelreflexkameror, vikt 3,2 kg, längd 40,5 cm, filterdiameter 40,5 mm.

Vanliga frågor - Nikkor AFS 500mm f4G ED VR NIKON

Varför fokuserar inte mitt NIKON Nikkor AFS 500mm f4G ED VR-objektiv?

Se till att din kamera är i autofokusläge och att fokusomkopplaren på objektivet är inställd på 'AF'. Kontrollera också att fokussensorn är ren.

Hur rengör jag mitt NIKON Nikkor AFS 500mm f4G ED VR-objektiv?

Använd en blåsbälg för att ta bort damm, följt av en fuktig mikrofiberduk med ett linsrengöringsmedel för att rengöra ytan. Undvik starka kemikalier.

Är mitt NIKON Nikkor AFS 500mm f4G ED VR-objektiv kompatibelt med min kamera?

Kontrollera att din kamera är kompatibel med Nikon F-fattning. De flesta moderna Nikon digitala spegelreflexkameror fungerar med detta objektiv.

Varför blir mina bilder suddiga med mitt NIKON Nikkor AFS 500mm f4G ED VR-objektiv?

Se till att du använder en lämplig slutartid för brännvidden på 500 mm. En slutartid på minst 1/500 s rekommenderas för att undvika rörelseoskärpa.

Vad är det bästa sättet att använda vibrationsreducering (VR) på mitt objektiv?

Aktivera VR när du fotograferar handhållet för att kompensera för skakningar. Vid användning av stativ rekommenderas att stänga av VR.

Mitt NIKON Nikkor AFS 500mm f4G ED VR-objektiv låter konstigt när jag använder det. Vad ska jag göra?

Om objektivet ger ifrån sig ovanliga ljud kan det finnas ett mekaniskt problem. Kontakta Nikons kundtjänst eller en kvalificerad tekniker för inspektion.

Kan jag använda filter med mitt NIKON Nikkor AFS 500mm f4G ED VR-objektiv?

Ja, du kan använda filter med en diameter på 95 mm. Se till att använda högkvalitativa filter för att inte påverka bildkvaliteten.

Är NIKON Nikkor AFS 500mm f4G ED VR-objektivet vattentätt?

Detta objektiv är designat med tätningar för att tåla väder, men det är inte helt vattentätt. Undvik långvarig exponering för fuktiga förhållanden.

Vad väger NIKON Nikkor AFS 500mm f4G ED VR-objektivet?

Objektivet väger cirka 3,3 kg, så det rekommenderas att använda stativ för längre fotograferingar.

Vad är garantin för mitt NIKON Nikkor AFS 500mm f4G ED VR-objektiv?

Standardgarantin är vanligtvis 2 år, men detta kan variera beroende på land. Kontrollera ditt kvitto eller Nikons webbplats för mer information.

BRUKSANVISNING Nikkor AFS 500mm f4G ED VR NIKON

Användarhandbok (S. 92-109)

PykoBoDCTBO nOJIb3OBaTeJЯ (CTP. 110-127)

Om du rör vid delarna innate i kameran aller objektivet kan du skada dig.

Reparationer ska endast utföras av kvalificerade tekniker. Om kameran eller objektivet skulle brytas upp after att de tappats i marken eller stött's till, ska du after att den kopplats bort是从 nätströmmen och/eller batteriet lossats, lamna inprodukten till ett auktoriserat Nikonservicecenter forinspection.

Stäng genast av kameran om den slutar att fungera korrekt

Om detkommen rok aller{nagion ovenlig lukt fran kameranller objektivet sca du genast ta bort batteriet. Var forsiktig sa att du inte branner dig. Fortsatt anvandning kan medfora personskada. När du har avlagsnat erler kopplat bort strömköllan bör du ta utrustingen till ett auktoriserat Nikon-servicecenter for kontroll.

Använd inte kameran eller objektivet i narheten av lättantändlig gas

Titta inte in i solen genom objektivet aller sökaren

Om du tittar in i solen eller någon annan stark ljuskälla genom objektivet ellersokaren kan ögonen skadas permanent.

Förvara utom räckhäll for barn

Var försiktig och förvaraprodukten utom räckhäll För barn sä att de inte stoppar batterier eller andra smådelar i munnen.

Observera följande försiktighetsatgärder när du hanterarkameran och objektivet

• Håll kameran och objektivet torra. Underlåtenhet att följaenna anvisning kan resultera i brand eller elektrisk stöt.
• Hantera eller rör inte kameran eller linsen med våta händer. Underlåtenhet att fölia dessa anvisningar kan resultera i elektrisk stöt.
• När du fotograferar i motljus ská du tänka på att inte rikta objektivet mot solen och inte heller lata solstrålar gå rakt in i objektivet. Annars kan kameran bli överhettad och kanske orsaka brand.
• När objektivet inte ska användas under en langre tidsperiod ska)bade främre och bakre objektivlock sattas fast och objektivet placeras på en plats skyddad mot direkt solljus. Underlåtenhet att följaenna anvisning kan orsaka brand, eftersom objektivet kan fokusera solljuset mot ett lättantändigt objekt.

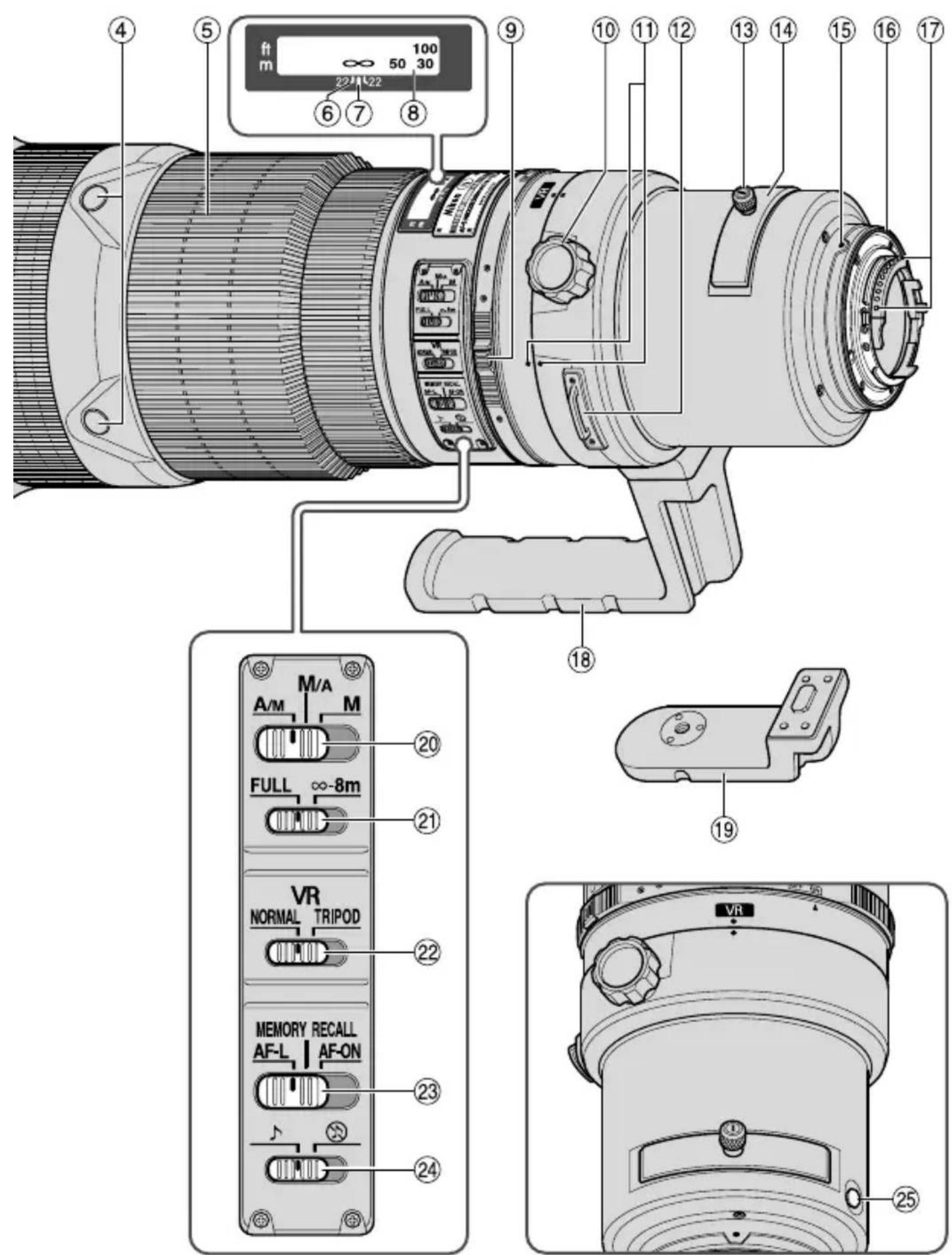

AF-S NIKKOR 500mm f/4G ED VR 1. Beteckninger (): Referenssida

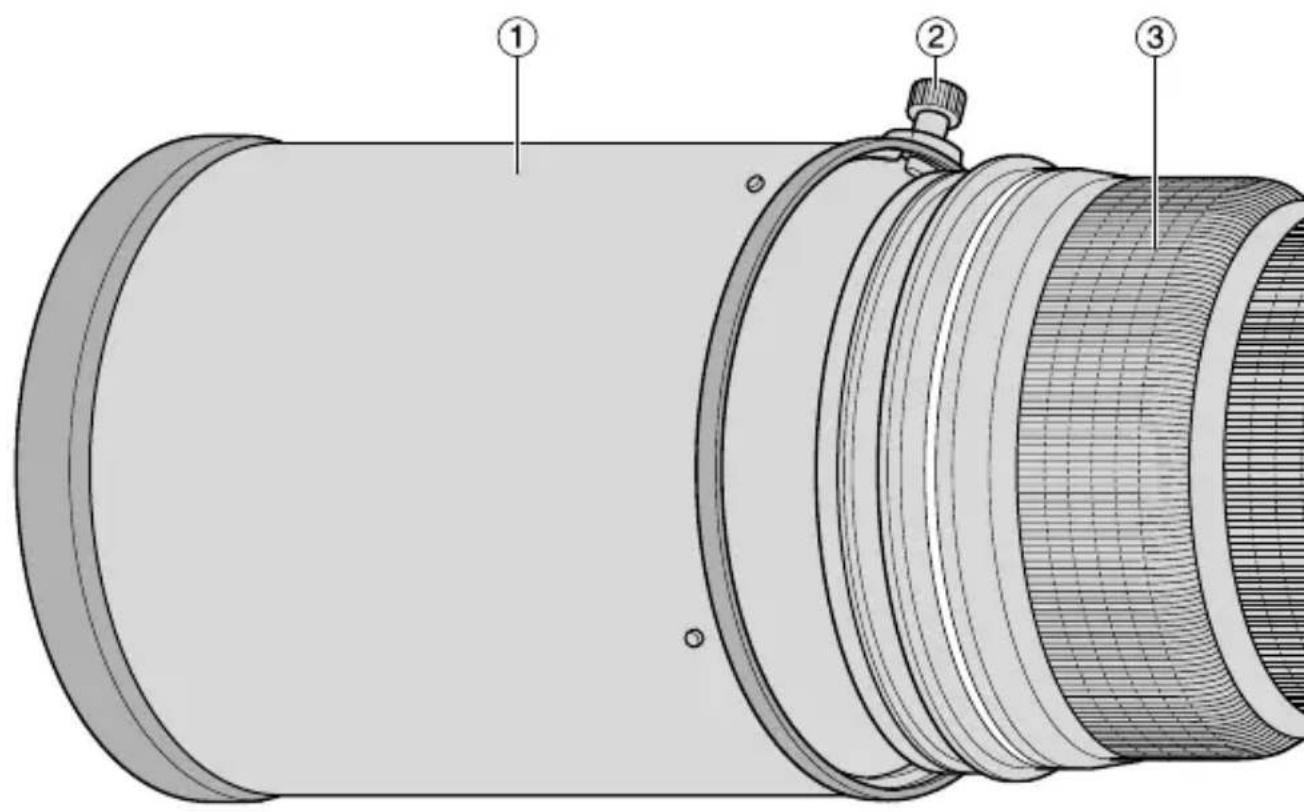

①Motljusskydd HK-34 (s. 105)
② Skruv für motljusskydd (s. 105)
③Gummigrepp
4Knapp for fokusfunktion (FokuslAs/MEMORY RECALL/ AF-start) (s. 102)
⑤Fokusring (s. 101)
⑥ Skärpedjupsskala (s. 104)
⑦Distansindikeringslinje (s. 104)
⑧Avstandsskala
⑨Ringomkopplare for vibrationsreducing PAVAV (s. 103)
10 Skruv for stativfasteslas (s. 105)
⑪Markering für objektivrotationslage
12Faste for rem
Knapp på instickshällare for filter (s. 106)

14Instickshällare for filter (s. 105)
15Monteringsindikering
Gummitätning für objektivfattning (s. 101)
17CPU-kontakter (s. 100)
18Inbyggt roterande stativfaste (s. 105)
19Faste for enbensstativ (utbytbart) (s. 105)
20Fokuslagesvaljare (s. 101)
21Valjare for fokuseringsgrans (s. 102)
2Valjare for vibrationsreduceringslage (s. 103)
23Valjare for fokusfungkion (AF-L/ MEMORY RECALL/AF-ON) (s. 102)
24Valjare for ljudmonitor (s. 102)
25 Minnesinställningsknapp (s. 103)

Sv

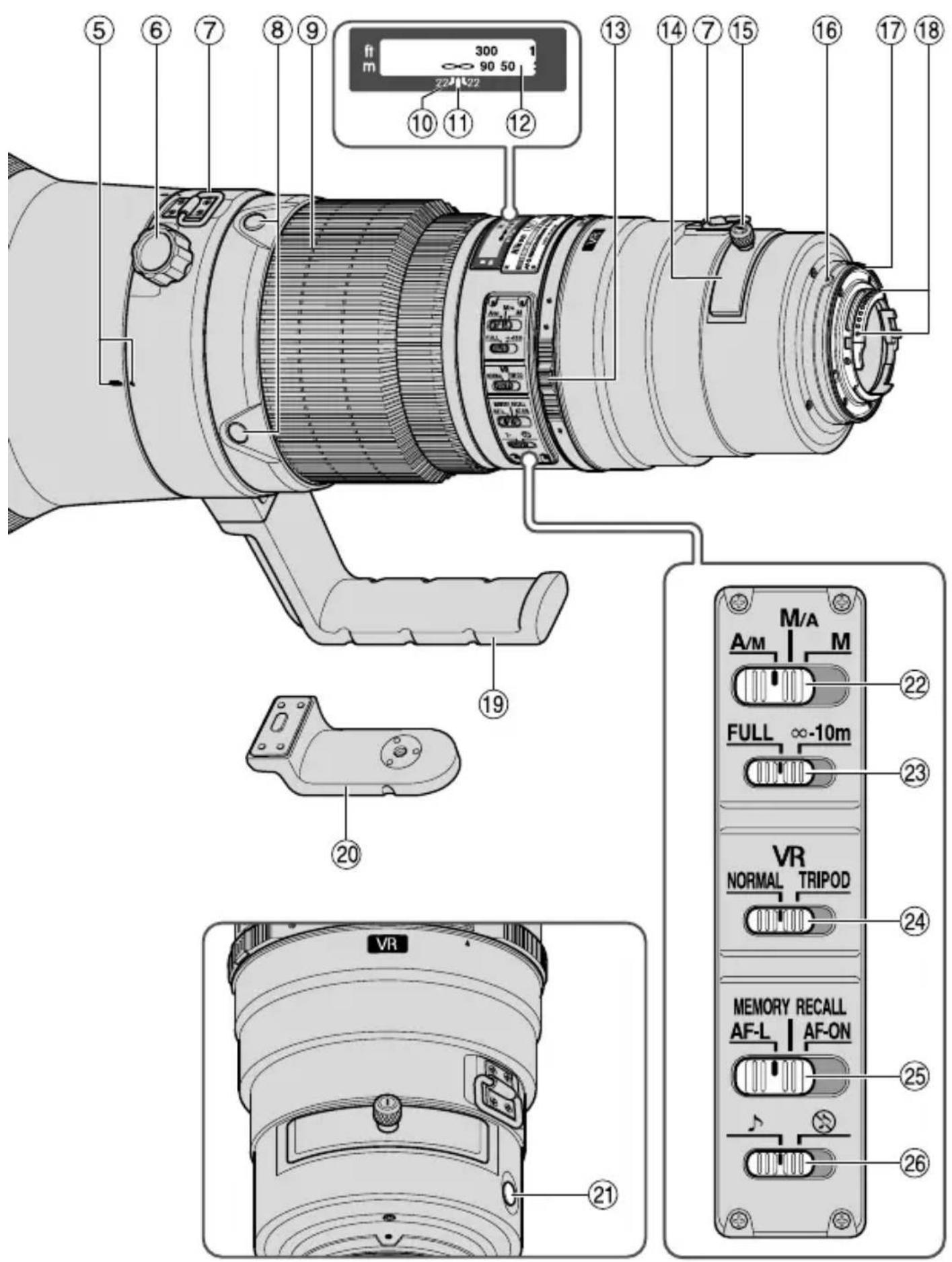

AF-S NIKKOR 600mm f/4G ED VR

1. Beteckninger (): Referenssida

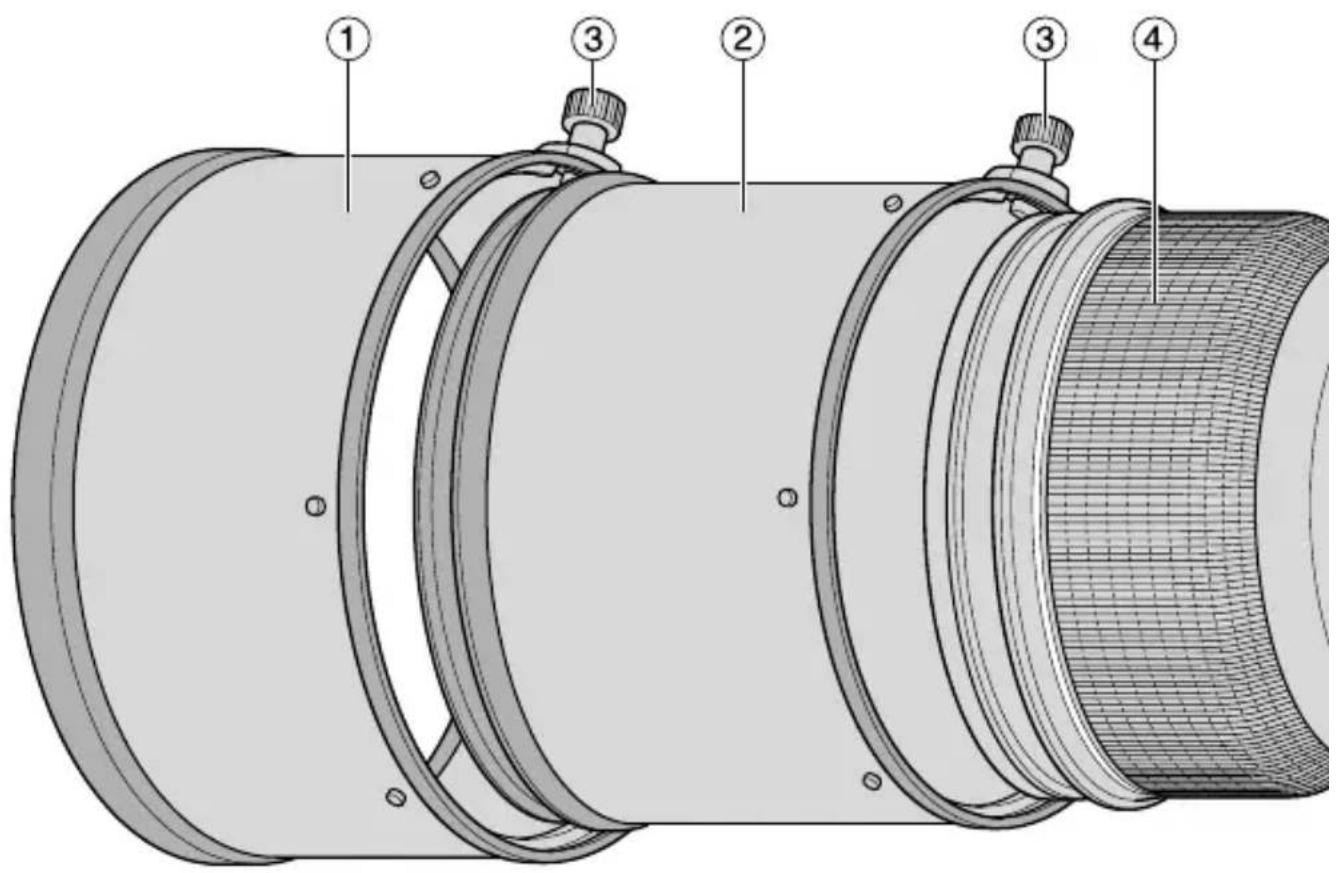

①Motljusskydd HK-35-2 (s. 105)
②Motljusskydd HK-35-1 (s. 105)
③ Skruv für motljusskydd (s. 105)
④Gummigrepp
⑤Markering für objektivrotationslage
⑥ Skruv für stativfästeslås (s. 105)
Faste for rem
Knapp for fokusfungtion (Fokuslås/MEMORY RECALL/ AF-start) (s. 102)
⑨Fokusring (s. 101)
10 Skarpedjupsskala (s. 104)
⑪Distansindikeringslinje (s. 104)
① Avstandsskala
⑬Ringomkopplare for vibrationsreducing PAVAV (s. 103)
14Instickshallareforfilter(s.105)

15 Knapp på instickshällare for filter (s. 105)
16Monteringsindikering
Gummitätning für objektivfattning (s. 101)
18CPU-kontakter (s. 100)
19Inbyggt roterande stativfaste (s. 105)
20Faste for enbensstativ (utbytbart) (s. 105)
② Minnesinställningsknapp (s. 103)
22Fokuslagesvaljare (s. 101)
23Valjare for fokuseringsgrans (s. 102)
24 Valjare for vibrationsreduceringslage (s. 103)
25Valjare for fokusfungtion (AF-L/ MEMORY RECALL/AF-ON) (s. 102)
26Valjare for ljudmonitor (s. 102)

2. Kameror som kan användas och tillganglia Funktioner

Det kan finnas vissa begränsningar for tillgangliga Funktioner. Närmare information finns i användarhandboken für kameran.

Kameror	Funktion					Exponerings-läge
	Vibrations-reducing	Auto-fokus	Fokus-lås	Inställning av sparat avstand	AF-start på objektivet	P*1	S	A	M
Nikon digital SLR-kamera (Nikon FX/DX-format)	○	○	○	○	○	○	○	○	○
F6, F5, F100, F80-serien, F75-serien, F65-serien	○	○	○	○	○	○	○	○	○
Pronea 600i, Pronea S*2	×○	○	○		○	○	○	○	○
F4-serien, F90X, F90-serien, F70-serien	×○	*3	○	○*4	△*3	○	○	×	×
F60-Serien, F55-Serien, F50-Serien, F-401x, F-401s, F-401	×	×	×	×	×	○	○	○	○
F-801s, F-801, F-601M	×	×	×	×	×	○	○	×	×
F3AF, F-601, F-501, Nikon MF-kameror (utom F-601 M)	×	×	×	×	×	×	×	×	×

O: Mõljigt △: Mõjlicht, med vissa begränsningar X: Ej möjlicht

1 I P ingår AUTO- (program För allmänt bruk) och Vari-Program-system
2 Manuell (M) ar inte tillgangligt.
3 När väljaren För fokusfunktion står på AF-ON, startar autopokusering sö snart du trycker ned knappen För fokusfunktion samtidigt som du trycker ned avtryckarenätt.
4 Tryck ned minnesinställningsknappen eller knappen För fokusfunktion samtidigt som du trycker ned avtryckarenalandt.
- Om objektivet ska användas på en kamera som inte är kompatibel med vibrationsreducing ställer du ON/OFF-ringomkopplaren for vibrationsreducing på OFF. I synnerhet;när du använder Pronea 600i/6i-kameran kan batteriet snabbt laddas ur omenna omkopplare stared kvar i laget ON.

3. Introduktion

Tack für att du valde AF-S NIKKOR 500mm f/4G ED VR/AF-S NIKKOR 600mm f/4G ED VR. Detta ar kvalitetsobjektiv med specialmikanismer for vibrationsreducing (VR) och snabb internfokusering (IF). Dessutom har de en ultraljudsmotor for fokuseringsmekanismen och möjliget till Förinställning av fokus.

■Viktiga egenskaper

Du kan koppla ur autopokusfunktionen genom att ställa fokuslagesvaljaren på "A/M" eller "M/A" och fokusera manuellt med fokusringen.

M/A: Du kan koppla ur autopokusfunktionen genom att fokusera manuellt med fokusringen. Detta lage anvands for fininställning av skärpan.

A/M: Du kan koppla ur autopokusfungtionen genom att fokusera manuellt med fokusringen, men fokusringens känsliget ar lagre an i M/A-laget. Använd detta lage om du vill undvika att andra AF-installingen genom att oavsiktligt rora fokusringen.

Begransa autopokusområdet (s. 102)

Du kan fokusera snabbare genom att stalla in fokuseringsgränser.

Om motivet till exemplfinns minst 8 m (AF-S 500mm)/10 m (AF-S 600mm) bort staller du in valjaren for fokuseringsgrans pa -8 m (AF-S 500mm)/ -10 m (AF-S 600mm).

AF-L/MEMORY RECALL/AF-ON (s. 102)

Du kan lasa och spara fokusavstand medan du anvander autofocus (AF-L) och sedan stalla in dem genom att trycka på "MEMORY RECALL". Objektivets autofocusunktion aktiveras igenninger du staller valjaren på AF-ON.

- Vibrationsreducing* (VR II) (s. 103)

NORMAL: Minskar kameraskakning vid fotografering på fri hand eller med hjälp av ett enbensstativ. I detta lage kan du ta Bilder med cirka fyra stegs langreslutartid anningar ett objektivutan VR.Detta ger dig tillgang till flerslutartidsalternativ och gör det mycket enklare att fotografera på fri hand eller med ett enbensstativ. Du kan också panoramicera.

TRIPOD: Rekommenderat lage for minskning av kameraskakning vid anvandning av stativ. När du använder att superteleobjektiv kan det uppsta kameraskakning trots att kameran ar monterad på ett stativ. I TRIPOD-laget minskar kameraskakning när du fotograferar med stativ, i synnerhet med slutartider mellan 1/15 och 1 sekund. Dessutom blir bilden i sökaren stabilare.

*Under de forhällanden som rader vid Nikons matningar. Effekterna av vibrationsreducing varierar beroende på fotograf och fotograferingsforhällanden.

• Exponeringen kan styras mer exakt nar detta objektiv ar monterat på en Nikon-kamera med 3D Matrix-mätning, aftersom information om avständet till motivet overförs.Free objectivitet till kamerahuset.
• Tre ED-linselement (Extra Low Dispersion, extra låg Ijusspridning) ger skarpa bildder praktiskt taget utan färgblödning mellan olica delar av bilden. Tack vare en bländare med nio lameller som ger en nastan helt cirkelrund öppning Återges dessutom de delar av bilden som befinner sig fram För aller bakom motivet med en vacker oskarpa.
• Nano Crystal-beläggningen på vissa linselement ger fina, klara bildner under alla ljustforhällanden, frän soliga utomhusmiljöer till spotlightbelysta inomhusscener.
• Som skyddsglas for objektivet används en menisk i stället für ett platt glas, som annars ar vanligt.

■Viktigt!

• Håll inte bara i kamerahuset Near objektivet ar monterat, aftersom detta kan medföra att kameran skadas. Håll i stället bade i objektivet och i kameran.

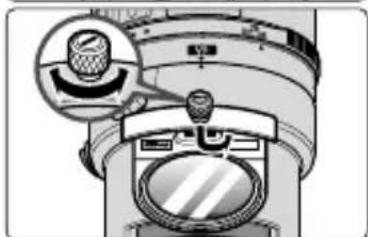

• Satt iett 52-millimeters skruvfilter i instickshällaren for filter.
• Se till att CPU-kontakterna ar rena och oskadade.
• När den monteras på en Nikons digitala SLR-kameror i DX-format, som D300-serien och D7000, gäller följande.

AF-S 500mm: objektivets bildvinkel ar 3^10' och motsvarande brännvidd i småbildsformat ar cirka 750 mm. (Objektivets bildvinkel ar 5^ vid 35 mm brännvidd.)

AF-S 600mm: objektivets bildvinkel ar 2^40' och motsvarande brännvidd i småbildsformat ar cirka 900 mm. (Objektivets bildvinkel ar 4^10' vid 35 mm brännvidd.)

• Om objektivfattningens gummitätning ar skadad måste du få den reparerad hos närmaste servicerepresentant for Nikon.

4. Fokusering

Ställ kamerans fokuslagesväljare enlichtenna tabell:

Kameror	Kamerans fokusläge	Objektivets fokusläge
				MM/AA
Nikon digital SLR-kamera(Nikon FX/DX-format),F6, F5, F4-serien, F100, F90X,F90-serien, F80-serien,F75-serien, F70-serien,F65-serien, Pronea 600i,Pronea S	AF	Aufofokus med möjlicht till manuell fokusering (AF-prioritet)	Aufofokus med möjlicht till manuell fokusering (MF-prioritet)	Manuell fokusering(Elektroniskavstandsmätarekan användas.)
	MF	Manuell fokusering(Elektronisk avstandsmätare kan användas.)
F60-serien, F55-serien,F50-serien, F-801s, F-801,F-601M, F-401x,F-401s, F-401	AFMF	Manuell fokusering(Elektronisk avstandsmätare kan användas,utom med F-601M.)

AF: Autofokus MF: Manuell fokusering

■ Autofokus med möjlighet till manuell fokusering (s. 99)

A/M-lage: Autofokus med möjlighet till manuell fokusering. AF-prioritet
M/A-lage: Autofokus med möjlighet till manuell fokusering. MF-prioritet

Stall fokuslagesvaljaren på "A/M" eller "M/A". (Bild 1)
2 Du kan koppla ur autopokusfungtionen och fokusera manuellt sā har: vrid fokusringen samtidigt som du trycker latt pa avtryckaren aller AF-startknappen på kameran uller pa knappen För fokusfungtion på objektivet.

• Så har Återgår du till autopokuslåget: Ta bort fingret från avtryckaren eller AF-startknappen på kameran eller knappen för fokusfunktion på objektivet. Tryck sedanalandpavtryckaren.

Bild 1

5. Så har begränsar du autopokusområdet (På sidan 98 finns information om vilka kameror som Funktionen kan användas pa.)

• Om avstandet till motivet alltid ar mer an 8 m (AF-S 500mm)/10 m (AF-S 600mm) staller du valjaren for fokuseringsgrans (Bild 2) på “∞-8 m” (AF-S 500mm)/“∞-10 m” (AF-S 600mm) i AF-läge für att minska fokuseringstiden.
• Om avständet till motivet ibland ar 8 m/10 m aller minde staller du valjaren på "FULL".
• Denna Funktion kan bara användas med autofokus.

Bild 2

6. AF-L/MEMORY RECALL/AF-ON

Väljare für fokusfungtion (AF-L/MEMORY RECALL/AF-ON) och knapp für fokusfungtion

• Laget für knapparna für fokusfungtion kan änderas after dina önskemål. Kontakta narraste Nikon-serviceverkstad aller Nikon-representant for mer information.
• Aktivera de olika fokusfunktionerna genom att trycka på参加会议 av de fyra knapparna for fokusfungktion.

Bild 3

Bild 4

■ Fokuslåsknappen (På sedan 98 finns information om vilka kameror som Funktionen kan användas på.)

1 Ställ fokuslagesväljaren på "A/M" eller "M/A". (Bild 1)
Denna Funktion kan bara anvandas med autofocus.
2 Ställ valjaren für fokusfungtion (Bild 3) på "AF-L".
3 När autopokus är aktiv kan fokus låsas medan du trycker på knappen for fokusfunktion. (Bild 4)
- Fokus ar lately medan nagoon av dessa knappar ar nedtryckt.
- AF-lasfunktionen kan aktiveras på kameran eller objektivet.

■ MEMORY RECALL (På sedan 98 finns information om vilka kameror som Funktionen kan användas på. Funktionen kan användas i autopokusläge och vid manuell fokusering.)

• Ställ ljudmonitorväljaren (Bild 5) på " " om du vill aktivera ljudmonitorn. Ställ den på " " om du vill stänga av ljudmonitorn.
  I det foljande ar Ijudmonitorn aktiverad.

Bild 5

1 Stall fokuslagesvaljaren på "A/M", "M/A" eller "M". (Bild 1)
2 Fokusera på att motiv. Tryck på minnesinställningsknappen (Bild 6). Ett pipljud anger att avständet har lagrats i minnet.
- Ett avstand kan lagras oberoende av var fokuslagesvaljaren ell er valjaren for fokusfungtion star.
- Fokusavstandet sparas i minnet även om kameran stängs av erer objektivet tas bort frän kameran.

Bild 6

Obs: Om ringen für avstandsskala roterar—from Höger till vänster cirka tio gänger,—när du gör installingen, samtidigt som det hör sutt kort och tre länge pip, skä du utföra minnesinstallingen ivgen.

• Ställ in objektivet på det sparade fokusavstandet genom att trycka på knappen för fokusfunktion, samtidigt som du tryckerätt på avtryckaren.
  5 Två pip anger att objektivet har ställts in på det sparade fokusavstandet. Ta sedan bilden genom att trycka in avtryckaren helt.

Obs: Om du vill ta bild der det sparade fokusavstandet trycker du ned avtryckaren welt, innan du tar bort fingret fran knappen for fokusfungtion.

• I laget A/M aller M/A Återgår inte objektivet från Memory recall till autofocuser ell er manuell fokusering forran du tar bort fingret fran knappen for fokusfunktion och trycker ned avtryckaren likt.

■ AF-ON (På sedan 98 finns information om vilka kameror som Funktionen kan användas på.)

Stall fokuslagesvaljaren (Bild 1) på "A/M" eller "M/A".
2 Ställ väljaren für fokusfungtion (Bild 3) på "AF-ON".
Tryck på knappen für fokusfungtion (Bild 4) for att fokusera på motivet.

• Autofokus aktiveras:när du trycker på knappen for fokusfungtion.

7. Vibrationsreduceringslage (På sidan 98 finns information om vilka kameror som Funktionen kan användas på.)

1 Ställ ringomkopplaren für vibrationsreducing ON/OFF på "ON" ②, samtidigt som du trycker på knappen på ringomkopplaren ①. (Bild 7)

2 Ställ valjaren für vibrationsreduceringslage (Bild 8) på "NORMAL" eller "TRIPOD".

• Du kan minska skakningsoskärpan i sökaren genom att tryckaätt på avtryckaren. Då kan duättare fokusera automatiskt och manuellt damit komponera bilden.

Bild 7

Bild 8

Anmärkningar om användning av vibrationsreducing

• Vänta tills bilden i sökaren slutar vibrera, innan du trycker ned avtryckaren helt after att ha trycktätt på den.
• Vibrationsreduceringen kan medföra att bilden i sökaren blir oskarp nar du har tagit bilden.
• Ställ väljaren für vibrationsreduceringsläge på "TRIPOD" für att minskamameraskaning och bildenskakning och i sökaren;när du använder stativ. Vibrationsreduceringsystemet aktiveras kanske inte vid mycket sma kameraskaningar. Omvänt kan VR-systemet orsaka kameraskaningar i objektivet. I sä fall bör vibrationsreduceringen stängas av. När du använder ett stativ med entt huvud som inte är Åtdraget erler entnensstativ skau dvalja laget NORMAL.
• När du panorerar skä du ställa väljaren För vibrationsreduceringsläge (Bild 8) i laget "NORMAL".
• Om du rör kameran i en vid båge när du panorerar päverkas inte vibrationner ienna rörelseriktning. Om du till exempel panorerar horisontellt reduceras endast vibrationner i vertikal riktning, vilket gör det mycket lättare att Åstadkomma mjuka panoreringar.
• Stäng inte AV strömmen till kameran och ta inte bort objektivet från kameran medan vibrationsreduceringslåget ar aktivt. (Om du gör det kan det höras ettskramlande ljud/TRAN objektivet om kameran skakas. Detta AR inte att fel. Åtgärda tillständet genom att sätta PÅ strömmen till kameran ivgen.)
• För kameror som har inbyggd blixt, fungerar inte vibrationsreduceringen nar den inbyggda blixten laddas.

8. Skärpedjup

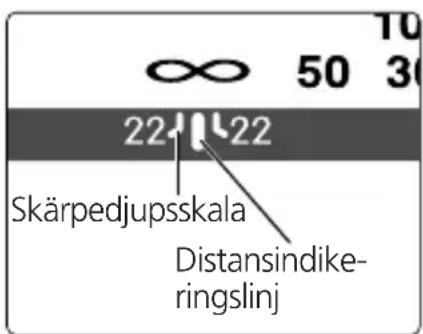

• Du kan få en uppfattning om skärpedjupet med hjälp av skärpedjupsskalan. (Bild 9)
• Om det finns en knapp eller spak for skärpedjupskontroll (nedbländning) på kameran, kan du se skärpedjupet i sökaren.
• Mer information finns på s. 222.

9. Bländarinstalling

Bild 9

• Eftersom det inte finns nàgon bländarring på objektivet måste du ställa in bländaren på kameran.

10. Inbyggt roterande stativfaste

• När du tar bild der i stäende orientering lossar du stativfastets lasskruv sa har: vrid skruven moturs, vrid objektivet till lampligt Lage och dra at skruven medurs.
• När du häller kameran i handgreppet och vrider kameran med objektivet i stativfästet, kan det hända att du stöter emot stativet med handen.

Enbensstativ (tillbehör som medfoljer)

Du kan byta ut stativfastet mot ett faste for enbensstativ.
- När du har bytt ut stativfästet måste du dra Åt skruven sö langt det gär. Om du inte gör det kan det leda till olyckshändelser eller skador på objektivet och kameran.

Kontakta narraste Nikon-serviceverkstad aller Nikon-representant for mer information.

11. Motljusskydd HK-34 (AF-S 500mm)/HK-35 (AF-S 600mm) (AF-S 500mm: HK-34)

• Dra Åt motliusskyddets skruv ordentlich nar du använder motliusskyddet.
• Förvara motljusskyddet genom att placera det i omvantt lage och dra at skruven ordentlich.

(AF-S 600mm: HK-35-1/HK-35-2)

Ett tvådelat motljusskydd medfoljer objektivet. Det bestär av HK-35-1, som monteras på objektivets främre del, och HK-35-2, som monteras på den främredelen av HK-35-1.

Användning av HK-35-1: Lossa skruven För motljusskydd på HK-35-1, för på HK-35-1 på objektivets främre del och draatory skruven.

Montering av HK-35-2: Lossa skruven for motljusskydd pa HK-35-2, for pa HK-35-2 pa den främre delen av HK-35-1 och dra at skruven.

Förvaring av motljusskydden: Vänd på HK-35-2 och satt tillbaka den på HK-35-1. Vänd sedan på HK-35-1 med HK-35-2 monterad, och für båda delarna tillbaka på objektivets främre del.

• Använd alltid att (52 mm gangat) filter. Vid leverans ar att 52 mm gangat NC-filter monterat på filterhällaren.

1 Skruva fast ett filter på den sida av filterhällaren som ar markt "Nikon" och "JAPAN". (Bild 10)

Bild. 10

Tryck ned knappen på instickshällaren for filter. Vrid sedan moturs tills den vita linjen på knappen stared i rät vinkel mot objektivets axel.
- Instickshällaren För filter kan monteras mot objektivSIDAN eller kamerasidan utan att det påverkar bilderna.

C-PL1L runt instickspolarisationsfilter (säljs separat)

• Blockerar reflexer是从 icken-metalliska ytor som glas och vatten.
• Fokuspunkten För att C-PL1L instickspolarisationsfilter skiljer sig från fokuspunkten För att 52 mmgangat filter. Avstandsskalan flyttas från det korrekta laget, och nagransen utökas nagot.
• Sparade avständsinställningar kan forändras námgot vid användning av Förinställt fokus. Montera C-PL1L-filtret innan du använder Memory recall-funktionen.

13. Rekommenderade mattskivor

Det finns oika utbytbara mattskivor for vissa SLR-kameror fran Nikon till oika fotograferingssituationer. Till detta objektiv rekommenderas foljande:

AF-S NIKKOR 500mm f/4G ED VR

skiva Kamera

A

EC-B EC-E

F

G1 G2

G4

GBB

C

KE

F6

◎

◎

—

◎

—

—

—

—

—

◎

—

◎

—

◎

F5+DP-30

◎

◎

◎

◎

—

◎ (+0.5)

—

◎

—

—

◎

F5+DA-30

◎ (+0.5)

◎ (+0.5)

◎

◎ (+0.5)

◎

—

◎ (-1.0)

◎

—

◎ (+0.5)

—

—

◎

F4+DP-20

—

◎

◎

◎

—

◎ (-0.5)

◎

—

◎

F4+DA-20

—

◎

◎ (-1.0)

◎

—

◎ (-1.0)

◎ (-1.0)

◎

—

◎

AF-S NIKKOR 600mm f/4G ED VR

skiva Kamera

B

C

EC-B EC-E

F

G1 G2

G3

G4

J

K

F6

◎

◎

—

◎

—

—

—

—

—

◎

—

◎

—

◎

F5+DP-30

◎

◎

◎

◎

—

(+)0.5)

—

◎

◎

—

◎

F5+DA-30

◎ (+0.5)

◎

◎

◎

◎

—

(-1.0)

◎

—

◎ (+0.5)

—

◎

F4+DP-20

—

◎

○

◎

—

○ (-0.5)

(-2.0)

◎

—

◎

F4+DA-20

—

◎

○ (-1.0)

◎

—

○ (-1.0)

(-1.5)

◎

—

◎

: Utmärkt fokusering
:Acceptabelfokusering

Viss vinjettering eller moirémönster i sökaren men inte på filmen.

:Ej tillganglig.

( ) : Anger graden av exponeringskompensation som krävs (endast centrumvögåd matning). För F6-kameror kompenserar du genom att välja "Other screen" (Annan skiva) i Custom setting (Anpassad inställning) "b6: Screen comp." (Mattskivekomp.) och ställa EV-nivån på -2,0 till +2,0 i steg om 0,5 EV. När du använder en annan mattskiva än typ B eller E måste du välja "Other screen" (Annan skiva), även om kompensationsvärdet som krävs År "0" (ingen kompensation krävs). På F5-kameror kompenserar du med "Custom setting #18" (Anpassad inställning nr 18) på kamerahuset. På kameror i F4-serien kompenserar du med hjälp av exponeringskompensationsratten für mattskivan. Mer information finns i användarhandboken for kamerahuset.

En tom ruta anger att alternatively inte ar tillampligt.

Eftersom en skiva av typ M kan anvandas bade for makro fotografering med Förstoringsgraden 1:1 och for fotomikrografi, har den andra tillampningar an övriga skivor.

• På F5-kameror kan bara mattskivorna EC-B, EC-E, B, E, J, A och L användas vid matrixmätning.
• Se kolumnerna for mattskivorna B och E;när du använder dessa på andra kameror ønstående.

14. Skötsel av objektivet

• Rengör linsytorna med en blåsborste. Ta bort smuts med en mjuk, ren bomullsduk eller att linsputspapper fuktat med etanol (alkohol) eller linsrengöringsvatska. Torka med en cirkelrörelse是从 mitten ut tillytterkanten, och var noga med att inte lamna nagra spär eller vidröra andra delar av linsen.
• Använd aldrig thinner eller bensen För att rengöra objektivet, eftersom detta kan ge upphov till skador på objektivet, brand eller hällsoproblem.
• Skydda frontlinsen genom att satta på objektivlocket nar objektivet inte används.
• Satt på bade det främre och det bakre locket Near objektivet forvaras i fodralet.
• Förvara objektivet svalt och torrt nar det inte används under en langre tid, sö att det inte bildas mögel. Förvara också objektivet på en platsutan direkt solljus eller kemikalier som kamfer eller naftalin.
• Se till att det intekommen vatten på objektivet och tappa det inte i vatten, eftersom det bildas rost som gör att objektivet inte fungerar.
• I vissa delar av objektivet används Förstärkt plast, som kan skadas om objektivet forvaras på en mycket varm plats.

*Om specialtillbehör ar trasiga eller saknas kontaktar du narraste Nikonserviceverkstad eller Nikon-representant, aftersom de inte ar tillgangliga i vanliga butiker.

16. Tillbehör som säljs separat

• Vadderad mjuk väska CL-L2 · 52 mm gängade filter (utom runt polarisationsfilter II) · Runt instickspolarisationsfilter C-PL1L · AF-S-telekonvertrar (TC-14EII/TC-17EII*/TC-20EIII*)

Objektivtyp: AF-S Nikkor-objektiv av G-typ med inbyggd CPU och Nikon-bajonettfattning. Inbyggd specialmekanism for vibrationsreducing (VR).

Brannvidd: AF-S 500mm: 500 mm

AF-S 600mm: 600 mm

Största bländare: f/4

Objektivkonstruktion: AF-S 500mm: 14 element i 11 grupper (3 ED och nagra nanokristallbelagda linselement) samt ett skyddsglas AF-S 600mm: 15 element i 12 grupper (3 ED och nagra nanokristallbelagda linselement) samt ett skyddsglas

Bildvinkel: AF-S 500mm:

5^ med Nikons SLR-kameror for film i smabildsformat och Nikons digitala SLR-kameror med FX-format
3^10' med digitala SLR-kameror for Nikon DX-format
4^ med IX240-systemkameror

AF-S 600mm:

4^10' med Nikons SLR-kameror for film i småbildsformat och Nikons digitala SLR-kameror med FX-format
2^40' med digitala SLR-kameror for Nikon DX-format
3^20' med IX240-systemkameror

Avstandsinformation: Overfors till kamerahus

Fokusing: Nikons internfokuseringsystem (IF, med intern

ultraljudsmotor); manuellt med separat fokusring.

Avstandsskala: AF-S 500mm: Graderad i meter och fot från 3,85 m till oändlighat (∞)

AF-S 600mm: Graderad i meter och fot från 4,8m till oändlighat ()

Närgränds: AF-S 500mm: 4 m från skärpeplanet (i AF-läge), 3,85 m från skärpeplanet (i MF-läge)

AF-S 600mm: 5 m—from skärpeplanet (i AF-läge), 4,8 m—from skärpeplanet (i MF-läge)

Antal bländarlameller: nio stycken (rundade)

Bländare: Helautomatisk

Bländarskala: f/4—f/22

Exponeringsmatting: Vid full bländaröpping med kameror med CPU-gränsnittssystem

Valjare for AF-S 500mm: Finns; två tillgangliga områden: FULL

fokuseringsgrans: ( -4m) )ller -8m

AF-S 600mm: Finns; två tillgangliga områden: FULL ( -5m) aller -10m

Stativfaste: Inbyggt. Kan vridas 360^ , objektivrotationsmarkering vid 90^ . Stativfastet kan bytas ut mot ett feste for enbensstativ

Dimensioner: AF-S 500mm: Cirka 139,5 mm diameter x 391,0 mm (langd.Free kamerans objektivmonteringsfläns)

AF-S 600mm: Cirka 166,0 mm diameter x 445,0 mm (langd fran kamerans objektivmonteringsfläns)

Vikt: AF-S 500mm: Cirka 3.880 g

AF-S 600mm: Cirka 5.060 g

Specificationer och konstruktion kanforallras utan foregående meddelande.
