Produkttyp	Barnvagn
Märke	Hartan
Modell	Xperia GTX
Rekommenderad ålder	Från 6 månader (med anpassad liggdel från födseln, hopfällbar XL-liggdel 0-12 månader, maxvikt 9 kg)
Maximal barnvikt	15 kg
Barnvagnens vikt	Cirka 12 kg (uppskattning)
Material	Öko-Tex 100-certifierade tyger, rostskyddsbehandlad ram
Huvudfunktioner	Höjd- och vridbart styre, svängbara och låsbara framhjul, blockbroms med spak, fjädrad justerbar fjädring, sufflett med solskydd och klimatiserad zon, justerbar rygg, justerbart fotstöd, 5-punktssele
Fasthållningssystem	5-punktssele med justerbara axel- och grenband
Inställningar	Styrets höjd, ryggstödets lutning (2 lägen), fotstödets position, mjuk eller sportig fjädring, låsning av svängbara hjul
Hjul	Svängbara och låsbara framhjul, däck med rekommenderat tryck 1,2-1,5 bar
Broms	Knäppbroms, handbroms som tillval
Sufflett	Med solskydd, klimatiserad zon (öppning), avtagbar skyddsbåge
Underhåll och rengöring	Avtagbara tyger tvättbara i maskin vid 30 °C, fjädring smörjs var 4:e vecka, använd inte högtryckstvätt
Säkerhet	Blockbroms, 5-punktssele, automatisk sitslåsning, Öko-Tex 100-överensstämmelse, flera varningar (lämna inte utan uppsikt, använd inte för jogging)
Kompatibla tillbehör	Hopfällbar XL-liggdel (0-12 månader, max 9 kg), regnskydd
Garanti	2 år (underlag krävs)

Vanliga frågor - Xperia GTX HARTAN

Vilken är den rekommenderade åldern för Hartan Xperia GTX barnvagn?

Barnvagnen är lämplig från 6 månader för barn upp till 15 kg. För nyfödda (0-6 månader) måste en anpassad liggdel användas, som den hopfällbara XL-liggdelen (max 9 kg, för 0-12 månader). Använd sitsen endast om barnet kan sitta själv.

Hur fäller jag ihop och fäller upp barnvagnen?

För att fälla upp, tryck in låsknapparna på styret och dra styret uppåt tills det klickar. För att fälla ihop, vrid styret genom att vrida på säkerhetslåset, tryck sedan ner styret och vik ihop den övre delen. Kontrollera att låsen är ordentligt stängda före användning. Var försiktig så att barnet inte kläms.

Hur justerar jag styrets höjd?

Tryck på leden på varje sida av styret och för den övre delen till önskad position. Styret är också vridbart för enklare förvaring.

Hur använder jag blockbromsen?

För att låsa hjulen, tryck in den röda säkerhetsknappen på bromsspaken och vrid spaken nedåt. Kugghjulen låses. För att lossa, vrid spaken uppåt. Kontrollera alltid genom att trycka på barnvagnen när den står stilla. Dra åt bromsen när du sätter i eller tar ur barnet.

Hur justerar jag fjädringen?

Vrid justeringshandtaget på ramen för att välja mjuk eller sportigare fjädring. Regelbundet underhåll krävs: smörj hjulaxlarna lätt var fjärde vecka.

Hur rengör jag barnvagnens tyger?

Avtagbara tyger kan tvättas i maskin vid 30 °C (skonsam tvätt). För fläckar, använd ett milt rengöringsmedel och undvik att gnugga. Använd inte högtryckstvätt. Torka suffletten utspänd i ett torrt och ventilerat rum för att undvika mögel.

Vilket rekommenderat däcktryck?

Däcktrycket ska vara mellan 1,2 och 1,5 bar som max. Överskrid inte detta tryck. Efter pumpning balansera däcket halvfullt innan du fyller helt.

Hur monterar och tar jag bort sitsen från ramen?

Placera sitsen på ramen så att fästena vilar på låsbultarna. Låsen stängs automatiskt när du trycker. Kontrollera före användning att sitsen är ordentligt fastsatt. För att ta bort, tryck på säkerhetsknappen på höger sida av upplåsningsknappen bak, tryck sedan helt på upplåsningsknappen.

Vilka tillbehör är kompatibla med Xperia GTX?

Barnvagnen är kompatibel med den hopfällbara XL-liggdelen (för barn 0-12 månader, max 9 kg) och regnskyddet. Det är inte rekommenderat att använda icke godkända tillbehör.

Vad gör jag om det uppstår problem under garantin?

Du har 2 års garanti. Anmäl felet omedelbart till återförsäljaren per telefon. Spara ditt kvitto, ifylld garantisedel och kontrollista. Garantin täcker material- och tillverkningsfel, men inte normalt slitage (repor, missfärgning, mögel etc.).

BRUKSANVISNING Xperia GTX HARTAN

Svingbare hjul med lås

Etterjustering av parkeringsbremsen

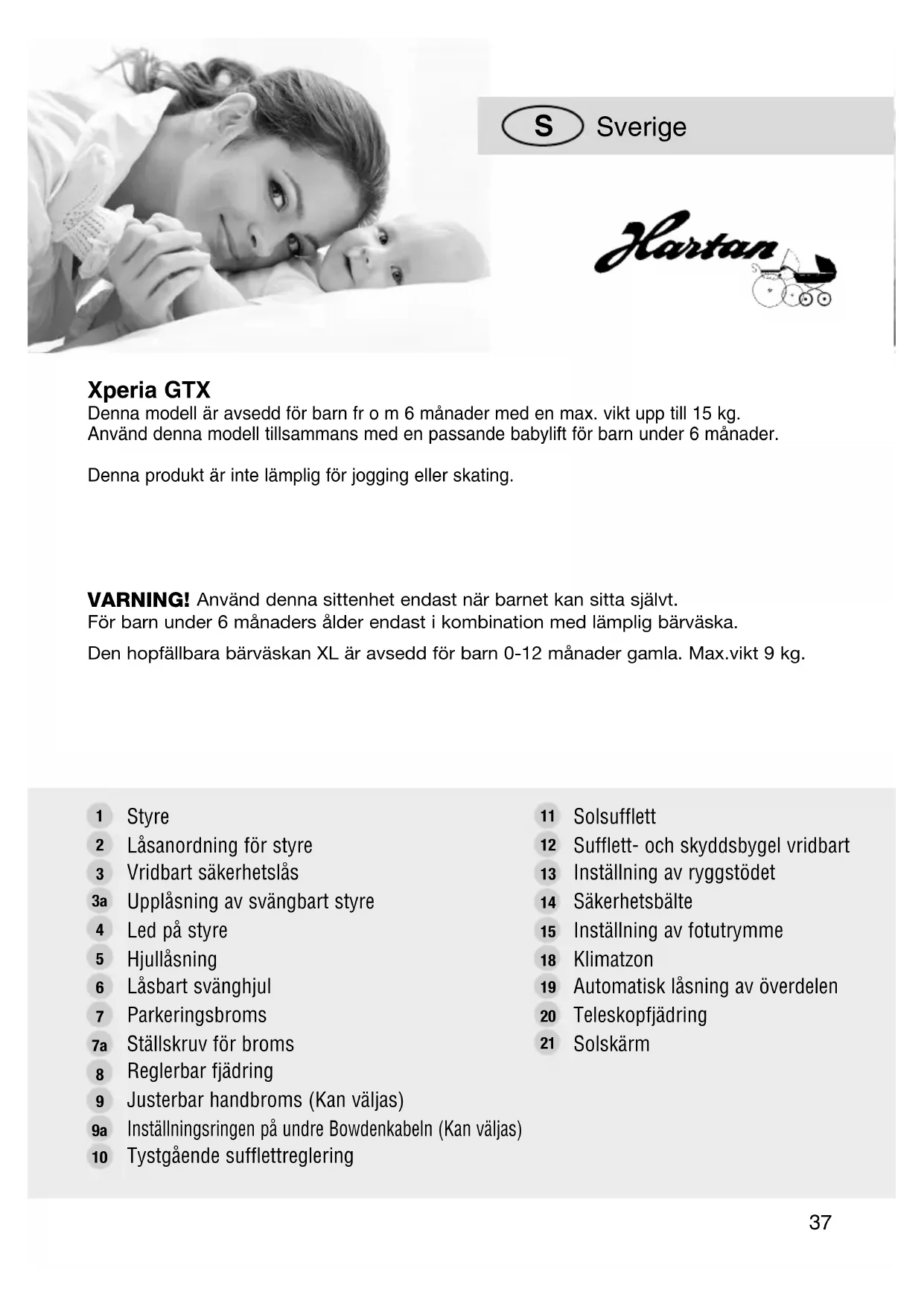

Denna modell är avsedd för barn fr o m 6 månader med en max. vikt upp till 15 kg. Använd denna modell tillsammans med en passande babylift för barn under 6 månader.

Denna produkt är inte lämplig för jogging eller skating.

VARNING! Använd denna sittenhet endast när barnet kan sitta självt.

För barn under 6 månaders ålder endast i kombination med lämplig bärväska.

Den hopfällbara bärväskan XL är avsedd för barn 0-12 månader gamla. Max.vikt 9 kg.

1 Styre

2 Låsanordning för styre

3 Vridbart säkerhetslås

3a Upplåsning av svängbart styre

4 Led på styre

5 Hjullåsning

6 Låsbart svänghjul

7 Parkeringsbroms

7a Ställskruv för broms

8 Reglerbar fjädring

9a Inställningsringen på undre Bowdenkabeln (Kan väljas)

10 Tystgående sufflettreglering

11 Solsufflett

12 Sufflett- och skyddsbygel vridbart

13 Inställning av ryggstödet

14 Säkerhetsbälte

15 Inställning av fotutrymme

18 Klimatzon

19 Automatisk låsning av överdelen

20 Teleskopfjädring

21 Solskärm

Vi gratulerar dig!

För att din baby ska känna sig säker och trygg har du bestämt dig för en förstklassig produkt från Hartan och därmed gjort ett mycket gott val. Förstklassig tillverkning och kontinuerlig, sträng kvalitetskontroll ger dig en garanti för att du under lång tid kommer att ha mycket stor glädje av din vagn från Hartan. Vid fabrikation har textilier använts, som testats med avseende på skadliga ämnen, och detta innebär trygg säkerhet för din baby.

Obs! Vi ber dig att noggrant läsa alla anvisningar innan du tar din barnvagn i bruk, liksom att du sparar dem för eventuella framtida frågor. Om du inte följer dessa instruktioner kan detta negativt påverka ditt barns säkerhet.

Kontakta din fackhandlare om du inte förstår denna bruksanvisning eller om du vill ha mer information.

Se till att även andra användare är informerade om vagnens funktioner och säkerhetsanvisningarna.

För ditt barns säkerhet

VARNING! – Före användning ska du kontrollera att vagnen inte är skadad och att inga delar är spruckna eller har gått sönder. I sådant fall får vagnen under inga förhållanden användas.

VARNING! – Kontrollera att barnet är utom räckhåll när vagnen skall fällas upp och fällas ihop, i syfte att undvika skador.

WARNING! – Lämna aldrig barnet i vagnen utan tillsyn.

VARNING! – Kontrollera före användningen att barnvagsinsatsen, sittenheten eller bilbarnstolen har lästs fast ordentligt.

VARNING! – Både körning i trappor eller över avsatser och en alltför tung belastning kan skada vagnen och utgöra en fara för ditt barn.

VARNING! – Var noga med att alltid ha bromsen ilagd när du ställer vagnen ifrån dig och se till att den står stadigt i allmännakommunikationsmedel.

VARNING! – Barnvagn, kärra och babylift utgör varken säng eller ersättning för vagga och får enbart användas för transport.

VARNING! – Det är inte tillåtet att använda denna barnvagn samtidigt när du joggar, åker rullbräde eller dylikt eftersom det är farligt.

VARNING! – Håll vagnen utom räckhåll för barn och på ett sådant sätt, att barn inte kan leka med den.

WARNING! – Använd alltid bältessystemet.

VARNING! – Häng inga väskor eller annan last på handtaget, ryggstödet eller på vagnens sidor - det försämrar vagnens stabilitet.

WARNING! – Denna modell är avsedd för 1 barn.

WARNING! – Extra sittenheter är inte tillåtna på denna modell.

VARNING! – Sittenhet, barnvagnsinsats och bärväska får inte användas till transport i bil.

VARNING! – Använd inte regnskyddet om du tagit bort suffletten (det finns fara för kvävning). Använd aldrig regnskyddet i gassande solsken om ditt barn befinner sig i vagnen (det finns fara för överhettning).

VARNING! – Håll vagnen på ett säkert avständ från öppen eld och andra värmekällor.

VARNING! – Eliminera alla plastpåsar efter uppackningen. Låt inte ditt barn leka med plastpåsarna (det finns fara för kvävning).

WARNING! – Tillbehörs- och reservdelar som inte har godkänts av tillverkaren får inte användas.

VARNING! – Se till att svänghjulen är lästa när du använder barnvagnen med svängbart styre på svänghjulssidan.

WARNING! Vid öppnande och hopfällning av stativet och vid justering av ryggstödet kan klämriskpunkter uppstå som kan medföra skador vid oaktsamhet. Se till att hålla ett säkert avständ till barnet.

Uppfällning av vagnen

Genom att trycka på låsknapparna 4 ställer du styrets överdel vågrätt. Dra sedan styret 1 uppåt till dess att styrets låsanordning 2 går i ingrepp.

WARNING! Förvissa dig före bruk om, att alla låsanordningar är lästa!

Hopfällning av vagnen

Obs! Sväng styret 1 så, att de vita symbolerna på säkerhetslåset 3 syns uppifrån. Vrid säkerhetslåset 3 inåt tills att styret hakar ur, tryck sedan styret nedåt. Tryck sedan på låsknapparna 4 och fäll ned styrets övre del.

Nedfällning av styret

Vrid handtagen 3a in pilens riktning och fäll ner styret.

WARNING! Se noga till att ditt barn inte kommer i kläm mellan de rörliga delarna när du fäller ner styret och att styret låst i sitt läge med ett hörbart klickljud.

Höjdinställning av styrets överdel

Tryck på låsknapparna på båda sidor om styrets led 4 och ställ in styrets överdel 1 i önskad position.

Avlägsnande av hjulen

Öppna parkeringsbromsen 7. Tryck på knappen 5 för att ta av eller sätta dit hjulet. Se till att hjulet hamnar korrekt på plats.

Låsbara svänghjul

För att låsa svänghjulet vrider man kåporna 6 tills att den röda punkten syns, hjulet låses automatiskt så snart det står i färdriktningen. Hjulen låser sig automatiskt i det ögonblick de

befinner sig i körriktningen. Vrid på vridlocken 6 tills den gröna punkten blir synlig när du vill öppna låsningen. För att ta av hjulet: tryck på knappen i mitten av kapseln 6 och dra ut hjulet ur fästet. För att sätta fast hjulet: sätt i hjulet med fästbulten i fästet, tills att det klickar på plats.

Slå på bromsen genom att trycka på bromsspakens 7 röda säkerhetsknapp och tryck spaken nedåt. De båda bromskronorna snäpper in i läget med ett hörbart klickljud. Slå från bromsen genom att vrida bromspaken uppåt tills den snäpper in i läget. Prova att skjuta iväg vagnen innan du ställer den ifrån dig.

WARNING! Var noga med att alltid ha bromsen ilagd innan du sätter i eller lyfter ur barnet.

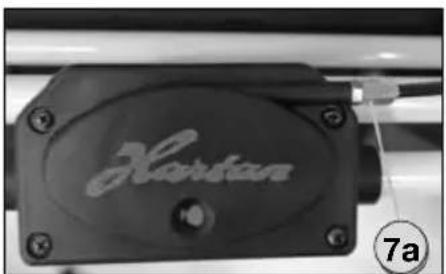

Justera ställskruven 7a på bromshuset om hjulen efter en längre användningstid har börjat knatra.

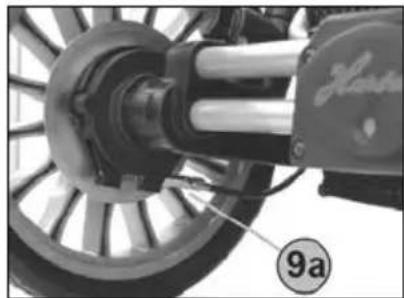

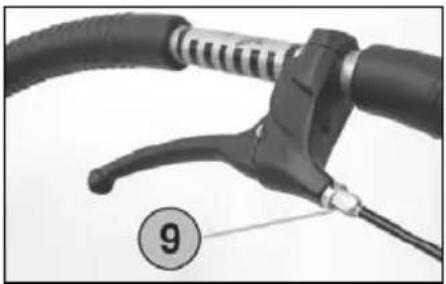

Handbromsen kan justerasgenom att vrida på inställningsringen 9. Med inställningsringen 9a som hänger på undre Bowdenkabeln går det att individuellt reglera vardera bakhjulets bromsverkan.

Bruksanvisning

Reglerbar fjädring

Genom att vrida på justerhandtaget 8 kan du ställa in en mjukare eller sportigare fjädring.

Sufflett och skyddsbygel

Efter aktivering av tryckknappen 12 kan suffletten eller skyddsbygeln dras ut. Var noga med att inga tygdelar råkar i kläm och att skydds bygeln läser sig ordentligt i sitt läge när du sätter i den igen. Vrid skydds bygeln genom att trycka på justerknapparna.

WARNING! Sportvagnens sufflettbygel 10 är inte lämpad för att lyfta sportvagnen.

Säkerhetsbälte - WARNING!

Kontrollera att axelbältena D är isatta och att bältet ligger an ordentligt. Remmarnas längd kan justeras med hjälp av spännena F, längden på benremmen G kan justeras med snabblås H.

Öppna bältet: tryck ihop de båda tungorna B med tummen och pekfingret och sedan de röda knapparna A, så att du kan dra ut de båda kläpparna E uppåt. För att lossa axelbältet trycker du på knappen C.

Inställning av fotstödet

Genom samtidig intryckning av de båda röda säkerhetsknapparna 15 går det att sänka ned fotstödet. Vid lyftning sker lägesinställningen automatiskt.

Automatiskt överdelslås

Sätt på sittenheten på underredet så att båda fästöverdelarna sitter på de avsedda spärrbultarna. Läsningarna 19 stängs på båda sidor automatiskt när du trycker till sittenheten.

WARNING! Kontrollera att sittenheten sitter säkert före användning!

Tryck på säkringsknappen på höger sida om upplåsningsknappen på baksidan om fällsitsen för att öppna läsningen och tryck sedan på upplåsningsknappen helt till anslag.

Ta tag i skyddsbygeln med den andra handen och ta av sittenheten.

Justera ryggstödet och fäll sitsen.

Genom att ställa upp justeringsspaken 13 på baksidan kan fällsitsen ändras i två steg från sitt- till liggposition.

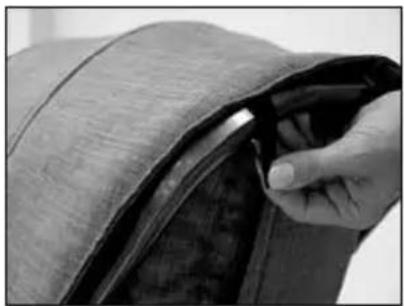

Öppna de båda fastknäppta flikarna på den bakre sufflettbygeln och dra fram sufflettdelen över suffletten.

Kontroll och skötsel

Alla de material, som vi har använt, är lättskötta.

Skötsel av tygdelar

Rengör nedsmutsade tygdelar med en torr klädborste eller med rent vatten (och torka med hårtork) men undvik kraftig gnuggning. Besvärliga fläckar kan du avlägsna med hjälp av milt tvättmedel. Alla tygdelar, som går att ta loss, kan du köra i tvättmaskinens fintvättprogram (30° C) med tvättmedel för fintvätt. Råkar du ut för regnväder så ska du efteråt med uppfälld sufflett torka av din vagn med en trasa i ett torrt, luftigt rum för att förhindra att fukt trängs genom sömmarna till delarna i tyg inuti vagnen, eftersom detta kunde resultera i att vattenränder uppstår. Ett garanterat skydd mot väder och vind får du bara med det av oss medlevererade skyddet, som även finns att köpa i fackhandeln. De material vi använt har många positiva egenskaper men de är mycket känsliga för intensivt solljus. Därför rekommenderar vi dig att ställa vagnen i skuggan.

Vagnens underrede kräver regelbunden skötsel. Hjulaxlarna måste rengöras och inoljas lätt var fjärde vecka. Före inoljning av hjul- och insticksaxlarna måste man se till att axlarna är helt rena från smuts och sand, annars äventyras låsmekanismens funktion. Med hjälp av silikonsprej kan du hålla de rörliga plastdetaljerna i funktionsdugligt skick. Ytbehandlade och förkromade metalldelar ska hållas torra och vid behov behandlas med bilpolish eller krompasta. Små lackskador på underredet åtgärdar du med hjälp av ett lackstift, som finns att köpa i fackhandeln.

Använd aldrig en högtrycksapparat för vagnens rengöring för den förstör hjulens insmörjade kullager och funktionsdelar (släpande och gnisslande biljuder uppstår).

Hjul: Nedslitna hjulbussningar och fjädrar ska bytas i rätt tid.

För däck

Du ska vara noga med att hålla rätt lufttryck i luftfyllda däck. Lufttrycket ska ligga mellan 1,5 och max 2 bar.

WARNING! Du kommer snabbt upp i maximalt ringtryck – tänk på att överskridande kan leda till olyckor och skador! Undvik långtidsparkering av vagnar med luftfyllda däck på ljusa PVC- eller linoleumgolv, eftersom alla typer av gummi-däck kan förorsaka svarta missfärgningar på dessa golvbeläggningar. För att undvika att däcken skevar efter det att luften har gått ur helt, ska du bara pumpa däcken till ungefär hälften och sedan rikta upp dem samt därefter pumpa upp dem helt.

Garanti och garantivillkor

2 ÅRS garanti

Vi lämnar 2 års garanti på denna produkt. Kontakta fackhandlaren, där du har köpt produkten, om du vill reklamera. Garantin gäller från datum när du får varan från din handlare. Förvara det ifyllda garantikortet, det av dig underskrivna överlåtelsebetyget och kassakvittot tills garantitiden gått ut för att kunna redovisa när du fått varan. En handläggning av reklamationer kan bara göras om alla dessa dokument uppvisas.

GARANTIN LÄMNAS FÖR:

Garantin avser alla material- och fabrikationsfel som existerade vid tidpunkten för varans överlåtande.

VI LÄMNAR INGEN GARANTI FÖR ...

Vi lämnar ingen garanti för defekter eller skador på den sålda varan, för vilka vi inte är ansvariga, i synnerhet inte för

■ naturligt slitage (nötning) och skador till följd av att varan överbelastats.
■ efterföljande fel, som uppkommit p g a att ingen hänsyn tagits till skador /fel och som leder till att reparationen försvåras.
■ skador till följd av olämplig eller icke fackmässig användning (se bruksanvisningen).
■ skador p g a felaktig montering eller idrifttagning.
■ skador förorsakade av slarvig behandling eller bristfällig skötsel av köpeobjektet.
■ skador p g a inte fackmässigt utförda ändringar på köpeobjektet.

GARANTIFALL ELLER INTE?

Rost: Ramen är rostskyddsbehandlad och på så vis ordentligt grundskyddad. Bristfällig skötsel kan dock leda till att rostfläckar uppkommer. Ingen garanti lämnas i detta avseende. Repor: Där repor förekommer rör det sig om normalt slitage och för detta kan ingen garanti lämnas. Mögel: Om delar i tyg blivit fuktiga eller våta måste de torkas ordentligt för att undvika mögelbildning (se bruksanvisningen). Ingen garanti kan lämnas för skador som uppstått p g a mögel. Tygens urblekning: Vi garanterar att tygerna uppfyller gällande normer. Det går emellertid inte att utesluta tygens urblekning genom solljus, påverkan av svett, rengöringsmedel, friktion (i synnerhet på ställen som utgör "greppområdet") eller alltför ofta genomförd tvätt och detta berättigar inte till reklamationer. Det går inte alltid att undvika smärre nyansskillnader mellan enskilda tillverkningsserier och därför kan ingen garanti lämnas för detta. Noppor bildas på tygerna: Ingen garanti lämnas mot att noppor bildas. Detta faller under allmän textilvård och kan enkelt åtgärdas med hjälp av en klädborste eller noppborttagare på samma sätt som exempelvis på en yllepullover. Sömmar, tryckknappar eller tyget går sönder: Vi ber dig att i samband med köpet noga kontrollera, att alla tygdelar, sömmar och tryckknappar är ordentligt sydda och fastsatta. Eventuella reklamationer angående sömmar eller defekta tryckknappar måste du lämna till din fackhandlare omedelbart efter det att du har upptäckt felet. Hjul: Barnvagnshjul är inte utbalanserade och därför kan hjulen skeva något. Nedslitna hjul hör till det naturliga slitaget. Får luftfyllda däck punkteringar så kan de enbart ha uppstått p g a yttre påverkan t ex genom vassa föremål eller körning med för lågt ringtryck. Ingen garanti kan lämnas för detta.

TÄNK PÅ FÖLJANDE I SAMBAND MED KÖPET

Kontrollera att vagnen levereras komplett och att inga delar saknas. Kontrollera att alla vagnens funktioner fungerar helt perfekt och bekräfta detta på överlåtelsebetyget.

GÖR SÅ HÄR OM DU VILL REKLAMERA

Meddela omedelbart ett eventuellt fel per telefon till den fackhandlare, där du har köpt vagnen. Din handlare talar om för dig hur du ska gå tillväga i forsättningen. Vi lämnar ingen garanti för säkerhetsrelevanta brister, som inte meddelats till fackhandlaren inom 30 dagar från det att de upptäckts. Vid handläggning av reklamationsärenden tillämpar vi produktspecifika värdeminskningar – vi hänvisar till våra Allmänna Affärsvillkor, som finns utlagda.

Vagnen skall skickas in i rengjort skick. Kraftigt nedsmutsade vagnar kan inte repareras.

ANVÄNDNING, SKÖTSEL OCH UNDERHÅLL

Barnvagnen är ett transportmedel för ditt barn och måste skötas och underhållas i enlighet med bruksanvisningen, för att den ska bibehålla sin ursprungliga kvalitet.

Säkerhetsbälte - VAROITUS!

Öppna bältet: tryck ihop de båda

tungorna B med tummen och pekfingret och sedan de röda knapparna A, så att du kan dra ut de båda kläpparna E uppåt. För att lossa axelbäl tet trycker du på knappen C.
