Produkttyp	Sladdlös cirkelsåg
Märke	Metabo
Modell	ASE 18 LTX
Strömförsörjning	Li-Ion-batteri 18 V (ingår ej)
Maximal skärdjup	Cirka 50 mm (mjukt trä)
Tomgångshastighet	Upp till 4500 varv/min
Skivdiameter	165 mm
Axelhål	20 mm
Vikt	Cirka 3,2 kg (med 4,0 Ah-batteri)
Mått (L x B x H)	400 x 200 x 280 mm
Bladtyp	Cirkulärt karbidblad
Justerbart skärdjup	Ja, upp till 50 mm
Snedskärning	Ja, upp till 45°
Styrsystem	Parallellanslag (tillbehör)
Arbetsbelysning	Inbyggd LED
Bladbroms	Ja, elektrisk broms
Återstartsskydd	Ja
Skyddsklass	II (dubbel isolering)
Drifttemperatur	0 °C till 40 °C
Underhåll	Rengör ventilationsslitsarna, kontrollera bladet regelbundet
Reparerbarhet	Reparation av auktoriserad Metabo-specialist

Vanliga frågor - ASE 18 LTX METABO

Vilket batteri ska användas med sågen Metabo ASE 18 LTX?

Använd Li-Ion Metabo- eller CAS-batterier (Cordless Alliance System) på 18 V, kapacitet 1,3 Ah till 10 Ah.

Hur sätter man i batteriet i sågen?

Sätt i batteriet i det glidande utrymmet (2) genom att trycka in det tills det klickar på plats. Kontrollampan (3) blinkar under laddning.

Vad gör man om sågen inte startar?

Kontrollera att batteriet är laddat och korrekt isatt. Om varningslampan (4) lyser kan batteriet vara för varmt eller för kallt. Vänta tills det är mellan 0°C och 50°C.

Hur justerar man skärdjupet?

Lossa justeringsspaken, justera sålskivan till önskat djup (max 50 mm), dra sedan åt spaken.

Kan sågen såga i vinkel?

Ja, sålskivan kan vridas upp till 45° för vinkelskärning. Lås vinkeln med justeringsknappen.

Vilken typ av blad rekommenderas?

Använd cirkelsågblad med 165 mm diameter och axelhål 20 mm. Välj karbidblad för en ren skärning.

Hur underhåller man sågen?

Rengör ventilationsslitsarna regelbundet med en borste. Kontrollera bladets skick och byt ut det om det är slött. Förvara sågen på en torr plats.

Vad betyder den blinkande varningslampan?

En blinkande varningslampa (4) indikerar ett defekt eller felaktigt isatt batteri. Ta ur batteriet och sätt i det korrekt. Om problemet kvarstår, byt ut batteriet.

Kan jag använda en laddare som inte är Metabo?

Nej, använd endast kompatibla Metabo- eller CAS-laddare (ASC ultra, ASC 145, etc.) för att undvika brandrisk eller skador.

Var hittar man reservdelar?

Kontakta din Metabo-återförsäljare eller besök www.metabo.com för att beställa originalblad, batterier och andra tillbehör.

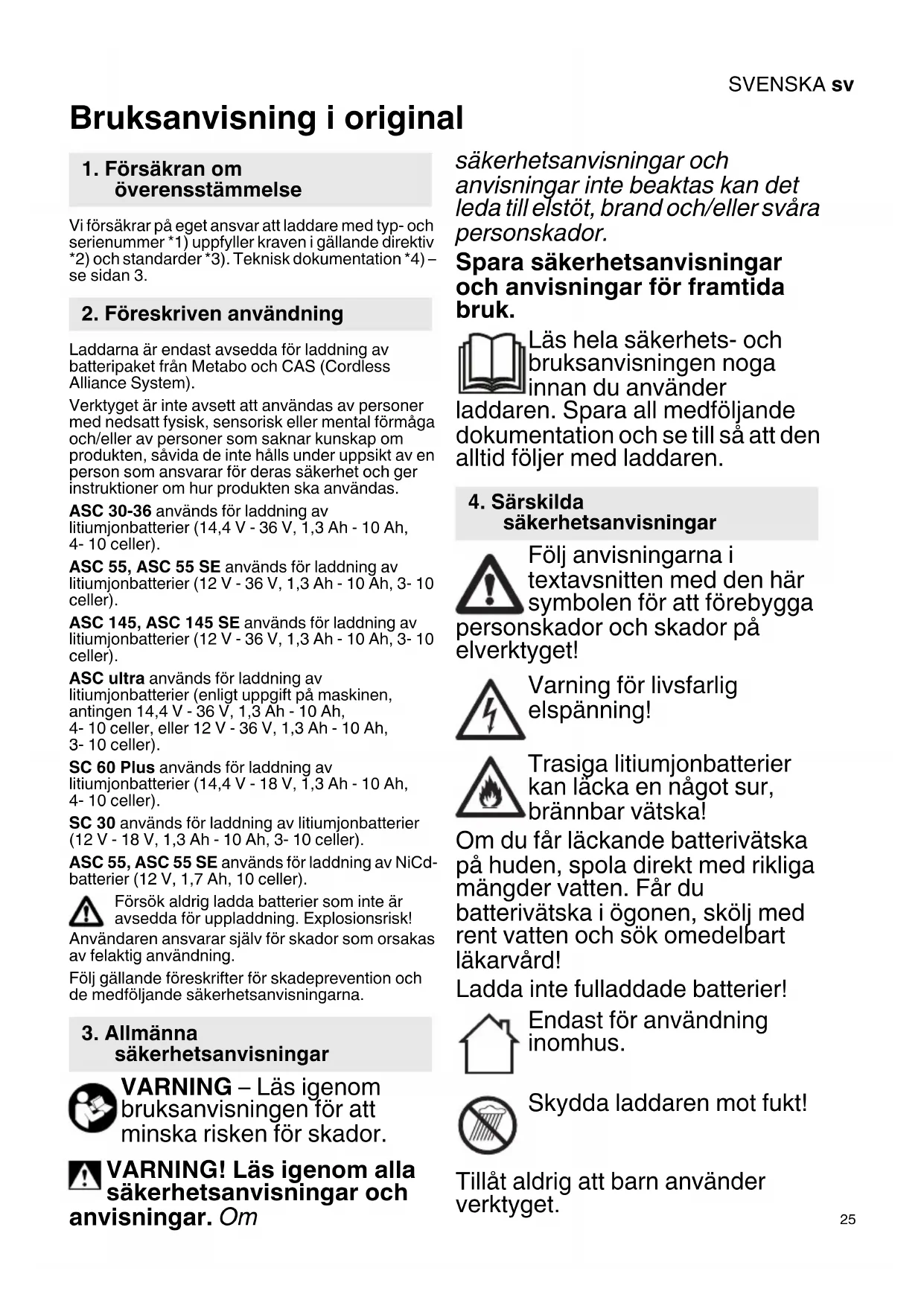

BRUKSANVISNING ASE 18 LTX METABO

Vi forsakrar pa eget ansvar att laddare med typ- och serienummer *1) uppfyller kraven i gallande direktiv *2) och standarder *3). Teknisk dokumentation *4)- se sidan 3.

2. Foreskriven användning

Laddarna År endast avsedda for laddning av batteripaket fran Metabo och CAS (Cordless Alliance System).

Verktyget ar inte avsett att användas av personer med nedsatt fysisk, sensorisk eller mental formåga och/eller av personer som saknar kunskap omprodukten, savida deinte hälls under uppsikt av en person som ansvarar for deras sakerhet och ger instruktioner om hurprodukten ska användas.

ASC 30-36 anvands for laddning av lithiumjonbatterier (14,4 V - 36 V, 1,3 Ah - 10 Ah, 4-10 celler).

ASC 55, ASC 55 SE anvands for laddning av lithiumjonbatterier (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 celler).

ASC 145, ASC 145 SE anvands for laddning av lithiumjonbatterier (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 celler).

ASC ultra används für laddning av litiumjonbatterier (enligt uppgift pa maskinen, antingen 14,4 V - 36 V, 1,3 Ah - 10 Ah, 4-10 celler, ellr 12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 celler).

SC 60 Plus anvands for laddning av lithiumjonbatterier (14,4 V - 18 V, 1,3 Ah - 10 Ah, 4-10 celler).

SC 30 anvands for laddning av litiumjonbatterier (12 V - 18 V, 1,3 Ah - 10 Ah, 3-10 celler).

ASC 55, ASC 55 SE anvands for laddning av NiCd-batterier (12 V, 1,7 Ah, 10 celler).

Försok aldrig ladda batterier som inte ar avsedda for uppladdning. Explosionsrisk!

Användaren ansvarar själv für skador som orsakas av felaktig användning.

Följ gällande foreskrifter for skadeprevention och de medfoljande sakerhetsanvisingarna.

3. Allmanna sakerhetsanvisningar

VARNING - Läsigenbruksanvisningen für attminska risiken for skador.

VARNING! Läsigen alla sakerhetsanvisningar och visningar. Om

sakerhetsanvisningar och anvisningar inte beaktas kan det leda till elstot, brand och/ellersvara personskador.

Spara sakerhetsanvisningar och anvisningar for framtida bruk.

Läs hela sakerhets- och braupsanvisningen noga innan du använder

laddaren. Spara all medfoljande dokumentation och se till sa att den alltid foljer med laddaren.

4. Särskilda sakerhetsanvisningar

Följ anvisningarna i textavsnitten med den har symbolen for att forebygga nskador och skador pa styget!

Om du fär läckande batterivatska
pàHUDen,spola direkt med rikliga
mängder vatten.Far du
batterivatska i ögonen, skölj med
rent vatten och sök omedelbart
läkarvård!

Ladda inte fulladdade batterier!

Endast for användning inomhus.

Skydda laddaren mot fukt!

Tillåt aldrig att barn använder verktyget.

SVENSKAsv

Håll barn under uppsikt, sö att de inte leker med verktyget.

Håll barn borta是从laddaren och arbetsområdet!

Forvara laddaren oåtkomlig for barn!

Dra genast ur kontakten vid rökutveckling aller brand i laddaren!

Stick aldrig in foremål i laddarens ventilationsöppninger - risk for stötar resp. kortslutning!

Använd aldrig trasiga batterier!

Ladda inte batteripaket med AIR COOLED-laddare i områden med hög dammbelastning.

5. Översikt

Se sida 2. Bilderna utgor exempl for alla maskiner.

1 Batteri (ingar inte)
2 Skjutfaste
3 Driftsindikering
4 Varningsindikering

6. Driftstart

Kontrollera Först att den spanning och frekvens som anges på markskylten overensstämmer med den natström du skanvända.

Maskiner av den har typen som kan generera likstrom, kan paverka enklare jordfelsbrytare. Anvand typ Fller bättre med brytstrom pa max. 30 mA.

Se till sa att ventilationsöppningarna pa laddaren inte ar igensatta innan du anvander den. Håll ett avständ pa minst 5 cm till andra foremål!

6.1 Självtest

Sattinatkontakten.

Varningsindikeringen (4), laddindikeringen (3) och unterhalbsladdindikeringen tänds after varandra i ca 1 sekund, den inbyggda fläkten arbetar i ca 5 sekunder.

7. Användning

Skjut batteripaketet så langt det gär i skjutfästet (2).

Laddindikeringen (3) blinkar.

OBS! Vill du fá en laddindikering på ett litiumjonbatteri, ta forst ut batteriet ur laddaren och tryck sedan på knappen på batteriet.

7.2 Underhällsladdning

Laddaren slar automatiskt om till underhallsladdning nar laddningen arclar.

Batteriet kan sitta kvar i laddaren, sa att det ar klart att anvanda.

Laddindikeringen (3) lyser fast.

8. Fel

8.1 Varningslampan (4) lyser fast

Batteriet laddar inte. Temperaturen ar for hog/lag. Ligger batteritemperaturen mellan 0^ och 50^ , sa börjar laddningen automatiskt.

8.2 Varningslampan (4) blinkar

• Trasigt batteri. Ta genast ut batteriet ur laddaren.
• Batteriet ar inte ordentlich paskjutet på skjutfästet (2). Se kapitlet 7.1.

9. Reparation

Laddaren fár bara reparas av elektriker!

Om maskinens nätkabel skadas maste den bytas ut av tillverkaren eller kundtjänst eller av en person med liknande kvalifikationer for att undvika faror.

Metabo-laddare som behöver reparation skickar du till din Metabo-äterförsäljare. För adresser, se www.metabo.com.

10. Miljöskydd

Följ nationella miljöfreskrifter for omhändertagande och atervinning av uttjanta maskiner, forpackningar och tillbehör.

Gäller endast für EU-länder: Slang inteuttjänta elverktyg i hushållssoporna! Enligt Europapaparlamentets och rädets direktiv 2012/19/EU om avfall som utgörs av ellner innehaller elektriska eller elektroniskaprodukter och införli-vande i den nationella lagstiftningen skélektriska verktyg samlas in separat och ätervinnas på ett miljövänligt satt.

11. Tekniska speificiationer

Se sida 3.

U = Batteripaketets spanningsomräde

C Batterikapacitet

I_C =Laddström

Laddtid

1) Beroende på batteripaketets Återstående kapacitet samt temperatur kan de faktiska laddtiderna avvika frän uppgiffterna.

Rekommenderad omgivningstemperatur vid laddning: 0^ till 40^ .

Med reservation for tekniska andringar.

Maskin av skyddsklass II

Vaxelström
