ASE 18 LTX - Zaag METABO - Gratis gebruiksaanwijzing en handleiding

Producttype	Accu-cirkelzaag
Merk	Metabo
Model	ASE 18 LTX
Voeding	Li-Ion accu 18 V (niet meegeleverd)
Maximale zaagdiepte	Ongeveer 50 mm (zacht hout)
Onbelast toerental	Tot 4500 omw/min
Zaagblad diameter	165 mm
Boring	20 mm
Gewicht	Ongeveer 3,2 kg (met accu 4,0 Ah)
Afmetingen (L x B x H)	400 x 200 x 280 mm
Zaagblad type	Hardmetalen cirkelzaagblad
Instelbare zaagdiepte	Ja, tot 50 mm
Schuin zagen	Ja, tot 45°
Geleidingssysteem	Parallelgeleider (optioneel accessoire)
Werkverlichting	Geïntegreerde LED
Zaagbladrem	Ja, elektrische rem
Herstartbeveiliging	Ja
Beschermingsklasse	II (dubbele isolatie)
Bedrijfstemperatuur	0 °C tot 40 °C
Onderhoud	Reinig de ventilatiesleuven, controleer het zaagblad regelmatig
Repareerbaarheid	Reparaties door een erkende Metabo specialist

Veelgestelde vragen - ASE 18 LTX METABO

Welke accu gebruiken met de Metabo ASE 18 LTX zaag?

Gebruik Li-Ion accu's van Metabo of CAS (Cordless Alliance System) van 18 V, capaciteit van 1,3 Ah tot 10 Ah.

Hoe plaats ik de accu in de zaag?

Plaats de accu in de schuifhouder (2) door deze erin te duwen tot hij vastklikt. Het controlelampje (3) knippert tijdens het opladen.

Wat te doen als de zaag niet start?

Controleer of de accu is opgeladen en goed is geplaatst. Als het waarschuwingslampje (4) brandt, kan de accu te warm of te koud zijn. Wacht tot deze tussen 0°C en 50°C is.

Hoe stel ik de zaagdiepte in?

Draai de stelhendel los, stel de zaagzool in op de gewenste diepte (max 50 mm) en draai de hendel weer vast.

Kan de zaag schuin zagen?

Ja, de zaagzool zwenkt tot 45° voor schuine zaagsneden. Vergrendel de hoek met de stelknop.

Welk type zaagblad wordt aanbevolen?

Gebruik cirkelzaagbladen van 165 mm diameter met boring 20 mm. Geef de voorkeur aan hardmetalen bladen voor een zuivere snede.

Hoe onderhoud ik de zaag?

Reinig regelmatig de ventilatiesleuven met een borstel. Controleer de staat van het zaagblad en vervang het als het bot is. Bewaar de zaag op een droge plaats.

Wat betekent het knipperende waarschuwingslampje?

Een knipperend lampje (4) duidt op een defecte of verkeerd geplaatste accu. Verwijder de accu en plaats deze opnieuw correct. Als het probleem aanhoudt, vervang dan de accu.

Kan ik een niet-Metabo lader gebruiken?

Nee, gebruik uitsluitend Metabo of CAS compatibele laders (ASC ultra, ASC 145, etc.) om brand- of schaderisico te voorkomen.

Waar vind ik reserveonderdelen?

Neem contact op met uw Metabo dealer of bezoek www.metabo.com om originele zaagbladen, accu's en andere accessoires te bestellen.

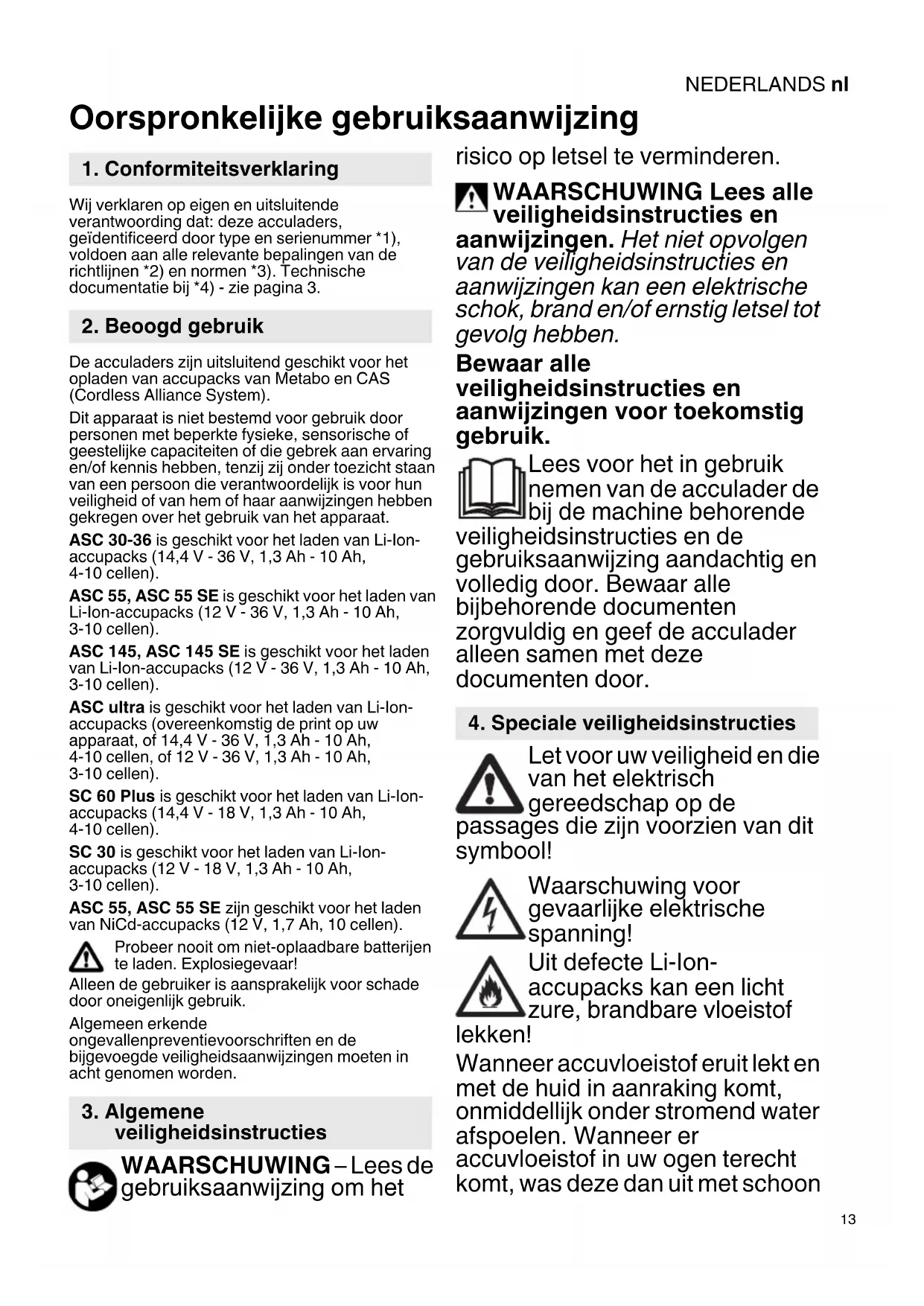

GEBRUIKSAANWIJZING ASE 18 LTX METABO

nl Oorspronkelijke gebruiksaanwijzing 13

Oorspronkelijke gebruiksaanwijzing

1. Conformiteitsverklaring

Wij verklaren op eigena en uitsluitende verantwoording dat: deze acculaders, geidentificerd door type en serienummer *1), voldoen aan alle relevante bepalingen van de richtlijnen *2) en normen *3). Technische documentatie bij *4)-zie pagina 3.

2. Beoogd gebruik

De acculaders zijn uitsluitend geschikt voor het opladen van.Accupacks van Metabo en CAS (Cordless Alliance System).

Dit apparaat is Niet bestemd voor gebruik door personen met beperkte fysieke, sensorische of geestelijkke capaciteiten of die gebrek aan ervaring en/of kennis hebben, tenzij zij onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of van hem ofhaar aanwijzingen hebben gekregen over het gebruik van het apparaat.

ASC 30-36 is geschikt voor het laden van Li-Ionaccupacks (14,4 V - 36 V, 1,3 Ah - 10 Ah, 4-10 cellen).

ASC 55, ASC 55 SE is geschikt voor het laden van Li-Ion-accupacks (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 cellen).

ASC 145, ASC 145 SE is geschikt voor het laden van Li-lon-accupacks (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 cellen).

ASC ultra is geschikt voor het laden van Li-lon-accupacks (overeenkomstig de print op uw apparaat, of 14,4 V - 36 V, 1,3 Ah - 10 Ah, 4-10 cellen, of 12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 cellen).

SC 60 Plus is geschikt voor het laden van Li-Ion-accupacks (14,4 V - 18 V, 1,3 Ah - 10 Ah, 4-10 cellen).

SC 30 is geschikt voor het laden van Li-Ion-accupacks (12 V - 18 V, 1,3 Ah - 10 Ah, 3-10 cellen).

ASC 55, ASC 55 SE zicht voor het laden van NiCd-accupacks (12 V, 1,7 Ah, 10 cellen).

Probeer nooit om Niet-oplaadbare batterijente laden. Explosiegevaar!

Alleen de gebruiker is aansprakelijk voor schade door oneigenlijk gebruik.

Algemeen erkende ongevallenpreventievoorschriften en de bijgevoegde veiligheidsaanwijzingen要去en in acht genomen worden.

3. Algemene veiligheidsinstructies

WAARSCHUWING – Lees de gebruiksaanwijzing om het

risico op letsel te verminderen.

WAARSCHUWING Lees alle veiligheidsinstructies en

aanwijzingen. Het Niet opvolgen van de veiligheidsinstrumentes en aanwijzingen kan een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsinstrumentes en aanwijzingen voor toekomstig gebruik.

Lees voor het in gebruik nemen van de acculader de bij de machine behorende

veiligheidsinstrumentes en de
gebruiksaanwijzing aandachtig en
volledig door. Bewaar alle
bijbehorende documenten
zorgvuldig en geef de acculader
alleen samen met deze
documenten door.

4. Speciale veiligheidsinstructies

Let voor uwveiligheid en die van het elektrisch gereedschap op de

passages die zijn voorzien van dit symbolism!

Waarschuwing voor gevaarlijke elektrische spanning!

Uit defeche Li-Ion-accupacks kan een Lichtzure, brandbare vloeistof

lekken!

Wanner er accuvloeistof eruit lekt en met de huid in aanraking kommt, onmiddelijk onder stromend water afspoelen. Wanner er accuvloeistof in uwogen terecht kommt, was deze dan uit met schoon

NEDERLANDSnl

water en Zoek onmiddelijk een arts op voor behandeling!

Volledig geladen accompanies nicht opniewuł laden!

Alleen voor gebruik binnenshuis.

Laat nooit toe dat kinderen het apparaat gebruiken.

Kinderen dieren onder toezicht te staan om ervoor te zorgen dat zich Niet met het apparaat spelen.

Houd kinderen uit de buurt van de acculader resp. het werkgebied!

Bewaar uw acculader op een voor kinderen ontogankelijk plek!

Trek bij rookontwikkeling of brand in de acculader onmiddelijk de stekker uit het stopcontact!

Steek geen voorwerpen in de ventilatiesleuven van de acculader - gevaar voor een elektrische schok resp. kortsluiting!

Gebruik geen defekte accuracks!

In omgevingen met een hoge metaalstof-belasting mag u.Accupacks nicht met AIR COOLEDacculaders laden.

5. Overzicht

Zie pagina 2. De afbeeldingen gelden als voorbeeld voor alle apparaten.

1 Accupack (niet bij de leveringsomvang inbegren)
2 Schuifbevestiging
3 Indicatielampje
4 Waarschuwings-led

6. Ingebruikname

Vergelijk voor de ingebruikname of de op het typeplaatje aangegeven spanning en frequente overeenkomt met de netspanning.

Apparaten zoals deze, die gelijkstroom opwekken, kunnen eenvoudige differentieelschakelaars beinvloeden. Gebruik type F of hoger, met een uitschakelstroom van max. 30 mA.

Zorg er voor de ingebruikname van de acculader voor dat de ventilatiesleuven vrij়n. Minimale afstand tot andere voorwerpen min. 5 cm!

6.1 Zelftest

Steek de stekker in het stopcontact.

De waarschuwings-led (4) en het indicatielampje (3) gaan na elkaar ca. 1 seconde aan, de ingebouwde ventilator draait ca. 5 seconden.

7. Gebruik

7.1 Accpack opladen

Accupack volledig, tot de aanslag op de schuifbevestiging (2) schuiven.

Het indicatielampje (3) knippert.

Aanwijzing: Om bij Li-lon-accupacks de laadtoestand te latent weergeven erst het accupack uit de acculader nemen en verrolgens op de knop van het accupack drukken.

7.2 Condltieladen

Wanneer het laden is beeindigd, schakelt de acculader automatisch over op conditieladen.

Het accupack kan in de acculader blijven zitten en is zodoende.altijd gereed voor gebruik.

Het indicatielampe (3) brandt continu.

8. Storing

8.1 Waarschuwings-led (4) brandt continu

Accupack wird nicht opgeladen. Temperatuur te hoog/te laag. Ligt de temperatuur van het.Accupack tussen 0^ en 50^ dan begint het laden automatisch.

8.2 Waarschuwings-led (4) knippert

• Accupack defect. Accupack directuit de acculader nemen.
• Accupack is nicht goed op de schuifbevestiging (2) geschoven. Zie hoofdstuk 7.1.

9. Reparatie

Reparaties aan de acculader mogen uitsluitend uitgevoerd worden door een erkend elektromonteur!

Als de stroomkabel van dit apparaat beschadigd is, dient het door de fabrikant of zich klantenservice of een soortgelijk gekwalificierde person voervangen te worden, om gezaren te voorkomen.

Neem voor acculaders van Metabo die gerepareerd dienen te worden contact op met uw Metabovertegenwoordiging. Zie voor adressen www.metabo.com.

Neem de nationale voorschriften in acht voor een milieuvriendelijkke verwijdering en de recycling van afgedankte machines, verpakkingen en toebehoren.

Uitsluitend voor EU-landen: geef uw elektrisch gereedschap nooit met het huisvuil mee! Volgens de Europese richtlijn 2012/19/

EGinzake gebruike elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving dienen afgedankte elektrische gereedschappen gescheiden te worden ingezameld en op milieuvriendelijk je wijze te worden afgevoerd.

1) Afhankelijk van de restcapaciteit en de temperatuur van het.Accupak kuren de werkelijkke laadtijden afwijken van de opgegeven tijden.

Toegestane omgevingstemperatuur tijdens het laden: 0^ tot 40^ .

Wijzigingen in het kader van technische verbeteringen voorbehonden.

Apparaat van beveiligingsklasse II

wisselstroom
