Produkttype	Trådløs sirkelsag
Merke	Metabo
Modell	ASE 18 LTX
Strømforsyning	Li-Ion batteri 18 V (ikke inkludert)
Maksimal skjærekapasitet	Omtrent 50 mm (mykt tre)
Tomgangshastighet	Opptil 4500 o/min
Bladdiameter	165 mm
Boring	20 mm
Vekt	Omtrent 3,2 kg (med 4,0 Ah batteri)
Mål (L x B x H)	400 x 200 x 280 mm
Bladtype	Karbid sirkelblad
Justerbar skjæredybde	Ja, opptil 50 mm
Skråskjæring	Ja, opptil 45°
Føringssystem	Parallellanslag (valgfritt tilbehør)
Arbeidsbelysning	Innebygd LED
Bladbrems	Ja, elektrisk brems
Gjenstartbeskyttelse	Ja
Beskyttelsesklasse	II (dobbeltisolasjon)
Driftstemperatur	0 °C til 40 °C
Vedlikehold	Rengjør ventilasjonsspalter, kontroller bladet regelmessig
Reparabilitet	Reparasjoner av en autorisert Metabo-spesialist

Ofte stilte spørsmål - ASE 18 LTX METABO

Hvilket batteri skal brukes med Metabo ASE 18 LTX sirkelsagen?

Bruk Li-Ion batterier fra Metabo eller CAS (Cordless Alliance System) på 18 V, kapasitet fra 1,3 Ah til 10 Ah.

Hvordan setter jeg inn batteriet i sagen?

Sett batteriet inn i glidehuset (2) og skyv det til det klikker på plass. Kontrollampen (3) blinker under lading.

Hva gjør jeg hvis sagen ikke starter?

Kontroller at batteriet er ladet og riktig satt inn. Hvis varsellampen (4) lyser, kan batteriet være for varmt eller for kaldt. Vent til det er mellom 0 °C og 50 °C.

Hvordan justerer jeg skjæredybden?

Løsne justeringsspaken, juster basen til ønsket dybde (maks 50 mm), og stram spaken igjen.

Kan sagen skjære på skrå?

Ja, basen kan vippes opptil 45° for skråskjæringer. Lås vinkelen med justeringsknappen.

Hvilken type blad anbefales?

Bruk sirkelblad med diameter 165 mm og boring 20 mm. Foretrekk karbidblad for rent snitt.

Hvordan vedlikeholder jeg sagen?

Rengjør ventilasjonsspalter med en børste regelmessig. Kontroller bladets tilstand og bytt det hvis det er sløvt. Oppbevar sagen på et tørt sted.

Hva betyr den blinkende varsellampen?

Blinking av varsellampen (4) indikerer et defekt eller feil satt inn batteri. Ta ut batteriet og sett det inn igjen riktig. Hvis problemet vedvarer, bytt batteri.

Kan jeg bruke en lader som ikke er fra Metabo?

Nei, bruk kun kompatible ladere fra Metabo eller CAS (ASC ultra, ASC 145, etc.) for å unngå brannfare eller skade.

Hvor finner jeg reservedeler?

Kontakt din Metabo-forhandler eller besøk www.metabo.com for å bestille blader, batterier og annet originalt tilbehør.

BRUKSANVISNING ASE 18 LTX METABO

no Original bruksanvisning 31

da Original brugsanvisning 34

7.1 Laddning av batteripaket

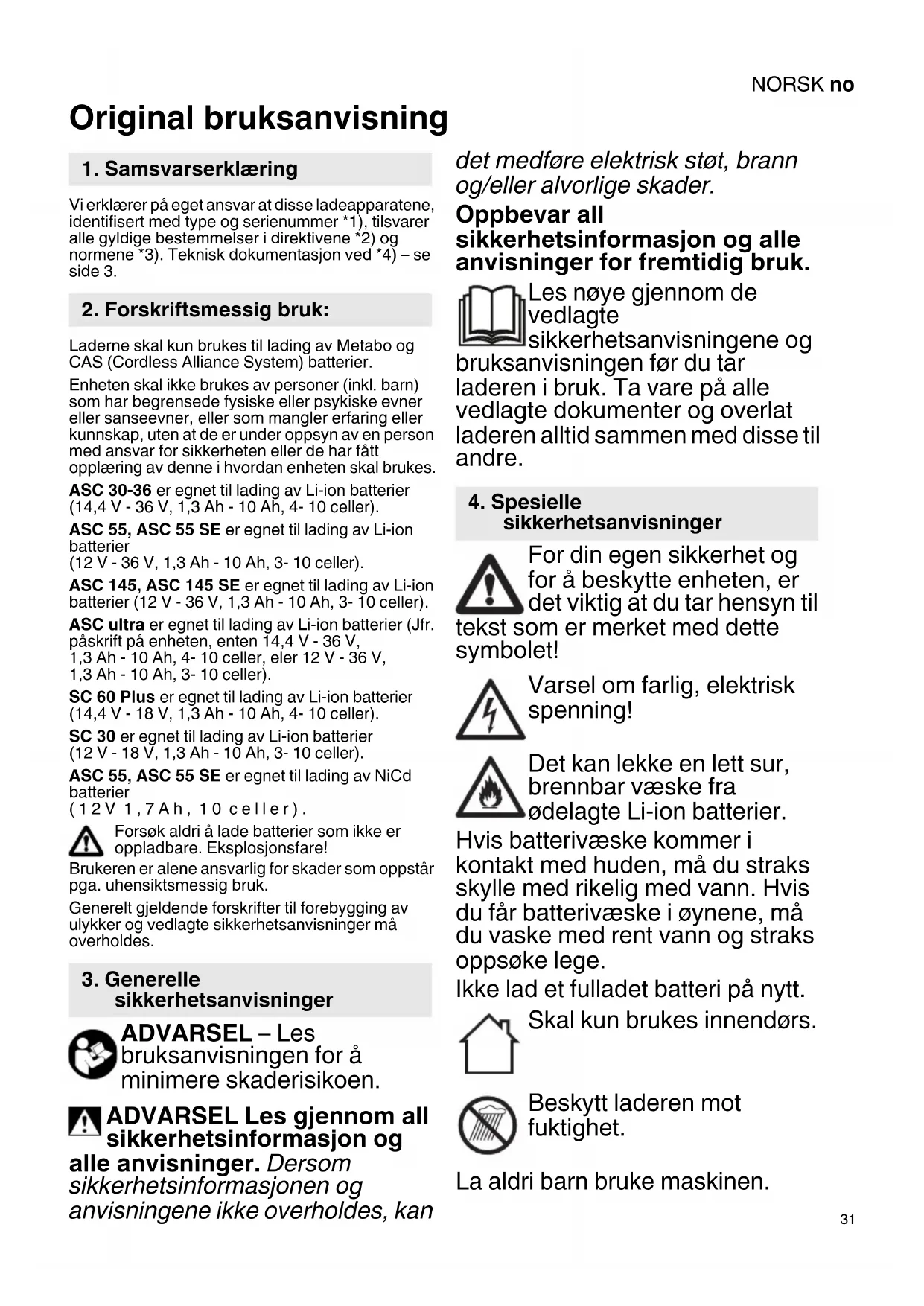

Original bruksanvisning

1. Samsvarserklaering

Vi erklærer på eget ansvar at disse ladeapparatene, identifisert med type og serienummer *1), tilsvarer alle gyldige bestemmelsei direktivene *2) og normene *3). Teknisk dokumentasjon ved *4)- se side 3.

2. Forskriftsmessig bruk:

Laderne skal kun brukes til lading av Metabo og CAS (Cordless Alliance System) batterier.

Enheten skal ikke brukes av personer (inkl. barn) som har begrensede fysiske eller psykiske evner aller sanseevner, uller som mangler erfaring uller kunnskap, uten at de er under oppsyn av en person med ansvar for sikkerheten uller de har fatt opplæring av dette i hvordan encheten skal brukes.

ASC 30-36 er egnet til lading av Li-ion batterier (14,4 V - 36 V, 1,3 Ah - 10 Ah, 4-10 celler).

ASC 55, ASC 55 SE er egnet til lading av Li-ion batterier

(12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 celler).

ASC 145, ASC 145 SE er egnet til lading av Li-ion batterier (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 celler).

ASC ultra er egnet til lading av Li-ion batterier (Jfr. paskrift pa encheten, enten 14,4 V - 36 V, 1,3 Ah - 10 Ah, 4-10 celler, eler 12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 celler).

SC 60 Plus er egnet til lading av Li-ion batterier (14,4 V - 18 V, 1,3 Ah - 10 Ah, 4-10 celer).

SC 30 er egnet til lading av Li-ion batterier (12 V - 18 V, 1,3 Ah - 10 Ah, 3-10 celler).

ASC 55, ASC 55 SE er egnet til lading av NiCd batterier

(12V 1,7Ah, 10 celler).

Forsok aldri á lade batterier som ikke er oppladbare. Eksplosjonsfare!

Brukeren er alene ansvarlig for skader som oppstan pga. uhensiktsmessig bruk.

Generelt gjeldende forskritter til forebygging av ulykker og vedlagte sikkerhetsanvisninger ma overholds.

3. Generelle sikkerhetsanvisninger

ADVARSEL - Les bruksanvisingen for Å minimere skaderisikoen.

ADVARSEL Les gjennom all sikkerhetsinformasjon og

alle anvisninger. Dersom sikkerhetsinformasjonen og anvisingene ikke overholds, kan

det medfrole elektrisk stot, brann og/eller alvorlige skader.

Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk.

Les nuye gjennom de vedlagte sikkerhetsanvisingene og bruksanvisingen for du tar laderen i bruk. Ta vare pa alle vedlagte dokumenter og overlat laderen alltid sammen medppe til andre.

4. Spesielle sikkerhetsanvisninger

For din egen sikkerhet og for a beskytte encheten, er det viktig at du tar hensyn til om er merket med dette plet!

tekst som er merket med dette symbolet!

Skal kun brukes innendørs.

Beskytt laderen mot fuktighet.

La aldri barn bruke maskinen.

NORSKno

Barn skal holds under oppsyn for à unngà at de leker med maskinen.

Oppbevar laderen utilgjengelig for barn!

Hvis det oppstår røy kutvikling eller brann i laderen, mA du straks trekke ut støpselet!

Ikke stikk gjenstander inn i lufteapningene på laderen -fare for elektrisk støt eller kortslutning.

Bruk aldri defekte batterier

I områder med hoy metallstøvbelastning skal det ikke brukes AIR COOLED ladere.

5. Oversikt

Se side 2. Bildene er eksempler for alle apparater.

1 Batteri (ikke inkludert leveringen)
2 Skyvespor
3 Driftsindikator
4 V a r s e l l y s

6. Ta i bruk

Kontroller fbr suk at nettspenningen og nettfrekvensen pa typeskiltet stemmer overens med strmnettets spesifikasjoner.

Apparater som dette, som danner likestrom, kan pāvirke enkle jordfeilbrytere. Bruk type F aller bedre, med en utløserström på maks. 30 mA.

Se til at ventilasjonsapningene pa laderen\ ikke er tilstoppet for du bruker den.\ Minsteavstanden til andre gjenstander skal\ minst vare 5 cm!

6.1 Selvtest

Sett inn stöpselet.

Varsellyset (4) driftsindikatoren (3) lyser etter hverandre i ca. 1 sekund, den innebygde viften Ioper i ca. 5 sekunder.

7. Bruk

Batteriet skyves helt inn til anslag på skyvesporet (2).

Batteriet kan bli i laderen og er dermed alltid klar til drift.

• Batteriet er defekt. Ta straks batteriet ut av laderen.
• Batteriet ble ikke skjøvet riktig på skyvesporet (2). Se kapittel 7.1.

9. Reparasjon

Laderen mä kun repareres av elektrofagfolk.

Hvis nettledningen til dette enheten blir skadet,帽子den erstatte av produsenten eller denneskundeservice, aller av en lignende kvalifisertperson, for a unngå skader.

Takontakt med din Metabo-forhandler hvis du har Metabo-ladere som ma repareres. Adresser finner du pà www.metabo.com.

10. Miljøvern

Følg nasjonale forskrifter for miljøvennlig kassering og resirkulering av gamle maskiner, emballasjer og tilbehør.

Gjelder kun land i EU: Elektroverktøy skal ikke kastes i husholdningsavfallet! Iht. EU-direktiv 2012/19/EF om kasserte elektriske og elektroniskeprodukter (EE-avfall) og iverkset-. telse iht. nasjonal rett ma kassert elektroverktøy samles atskilt og brings til miljøvennlig gjenvinning.

11. Tekniske data

Se side 3.

U = Spenningsomrader for batteriet

C Batteriets kapasitet

I_C =Ladestrəm

Ladétid

1) Avhengig av restkapasiteten og batteriets temperatur kan de faktiske ladetidene avvike fra det som er oppgitt her.

Med forbehold om endringer grunnet tekniske forbedringer.

Enhet med beskyttelsesklasse II

Vekselstrom
