Produkttyp	Akku-Kreissäge
Marke	Metabo
Modell	ASE 18 LTX
Stromversorgung	Li-Ion-Akku 18 V (nicht im Lieferumfang)
Maximale Schnitttiefe	ca. 50 mm (Weichholz)
Leerlaufdrehzahl	Bis zu 4500 U/min
Sägeblattdurchmesser	165 mm
Bohrung	20 mm
Gewicht	ca. 3,2 kg (mit Akku 4,0 Ah)
Abmessungen (L x B x H)	400 x 200 x 280 mm
Sägeblatttyp	Hartmetall-Kreissägeblatt
Einstellbare Schnitttiefe	Ja, bis zu 50 mm
Schrägschnitt	Ja, bis zu 45°
Führungssystem	Parallelanschlag (optionales Zubehör)
Arbeitsbeleuchtung	Integrierte LED
Sägeblattbremse	Ja, elektrische Bremse
Wiederanlaufschutz	Ja
Schutzklasse	II (Doppelisolierung)
Betriebstemperatur	0 °C bis 40 °C
Wartung	Lüftungsschlitze reinigen, Sägeblatt regelmäßig prüfen
Reparierbarkeit	Reparaturen durch einen autorisierten Metabo-Fachhändler

Häufig gestellte Fragen - ASE 18 LTX METABO

Welchen Akku soll ich mit der Metabo ASE 18 LTX verwenden?

Verwenden Sie Metabo oder CAS (Cordless Alliance System) Li-Ion-Akkus mit 18 V, Kapazität von 1,3 Ah bis 10 Ah.

Wie setze ich den Akku in die Säge ein?

Setzen Sie den Akku in die Schiebeführung (2) ein, bis er einrastet. Die Kontrollleuchte (3) blinkt während des Ladevorgangs.

Was tun, wenn die Säge nicht startet?

Überprüfen Sie, ob der Akku geladen und richtig eingesetzt ist. Wenn die Warnleuchte (4) leuchtet, kann der Akku zu heiß oder zu kalt sein. Warten Sie, bis er zwischen 0°C und 50°C liegt.

Wie stelle ich die Schnitttiefe ein?

Lösen Sie den Einstellhebel, stellen Sie die Grundplatte auf die gewünschte Tiefe ein (max. 50 mm) und ziehen Sie den Hebel wieder fest.

Kann die Säge schräg schneiden?

Ja, die Grundplatte schwenkt bis zu 45° für Schrägschnitte. Arretieren Sie den Winkel mit dem Einstellknopf.

Welcher Sägeblatttyp wird empfohlen?

Verwenden Sie Kreissägeblätter mit 165 mm Durchmesser und 20 mm Bohrung. Bevorzugen Sie Hartmetallblätter für einen sauberen Schnitt.

Wie pflege ich die Säge?

Reinigen Sie regelmäßig die Lüftungsschlitze mit einer Bürste. Überprüfen Sie den Zustand des Sägeblatts und ersetzen Sie es, wenn es stumpf ist. Lagern Sie die Säge an einem trockenen Ort.

Was bedeutet die blinkende Warnleuchte?

Ein Blinken der Anzeige (4) weist auf einen defekten oder falsch eingesetzten Akku hin. Entfernen Sie den Akku und setzen Sie ihn richtig ein. Wenn das Problem weiterhin besteht, ersetzen Sie den Akku.

Kann ich ein nicht-Metabo Ladegerät verwenden?

Nein, verwenden Sie ausschließlich kompatible Metabo- oder CAS-Ladegeräte (ASC ultra, ASC 145, etc.), um Brand- oder Schadensrisiken zu vermeiden.

Wo finde ich Ersatzteile?

Kontaktieren Sie Ihren Metabo-Händler oder besuchen Sie www.metabo.com, um Original-Sägeblätter, Akkus und anderes Zubehör zu bestellen.

BEDIENUNGSANLEITUNG ASE 18 LTX METABO

de Originalbetriebsanleitung 4

en Original instructions 7

fr Notice originale 10

Direktor Produktentstehung & Qualität (Vice President Product Engineering & Quality)

*4) Metabowerke GmbH - Metabo-Allee 1 - 72622 Nuertingen, Germany

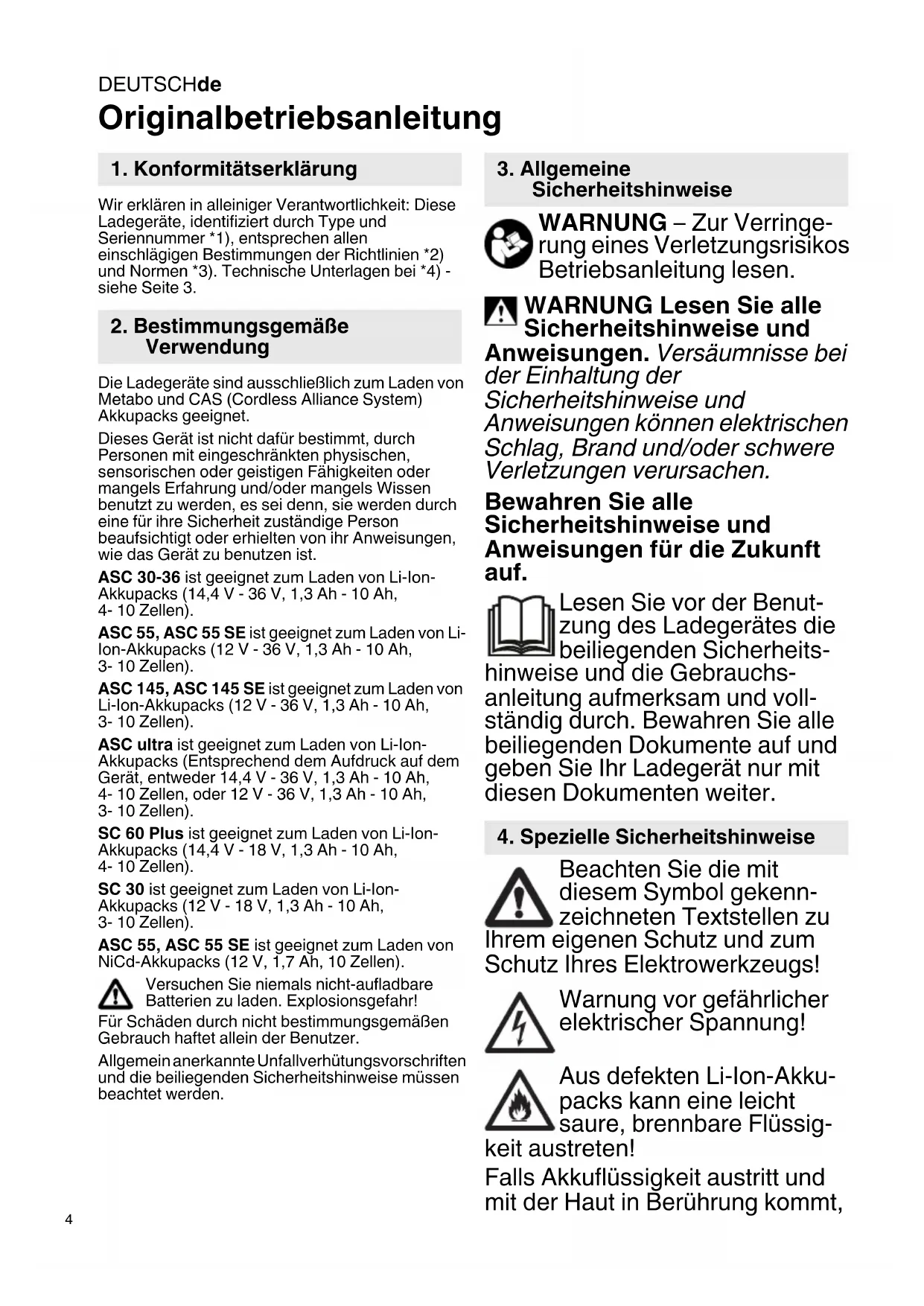

Originalbetriebsanleitung

1. Konformitätserklarung

Wir erklaren in alleiniger Verantwortlichkeit: Diese Ladegeräte, identifiziert durch Type und Seriennummer 1), entsprechen allen einschlädigten Bestimmungen der Richtlinien 2) und Normen 3). Technische Unterlagen bei 4) - siehe Seite 3.

2. Bestimmungsgemäß Verwendung

Die Ladegeräte sind ausschließlich zum Laden von Metabo und CAS (Cordless Alliance System) Akkupacks geeignet.

Dieses Gerät ist nicht davon bestimmt, durch Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dess, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

ASC 30-36 ist geeignet zum Laden von Li-Ion-Akkupacks (14,4 V - 36 V, 1,3 Ah - 10 Ah, 4-10 Zellen).

ASC 55, ASC 55 SE ist geeignet zum Laden von Li- lon-Akkupacks (12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 Zellen).

ASC 145, ASC 145 SE ist geeignet zum Laden von Li-Ion-Akkupacks (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 Zellen).

ASC ultra ist geeignet zum Laden von Li-Ion-Akkupacks (Entsprechend dem Aufdruck auf dem Gerät, entweder 14,4 V - 36 V, 1,3 Ah - 10 Ah, 4-10 Zellen, oder 12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 Zellen).

SC 60 Plus ist geeignet zum Laden von Li-Ion-Akkupacks (14,4 V - 18 V, 1,3 Ah - 10 Ah, 4-10 Zellen).

SC 30 ist geeignet zum Laden von Li-Ion-Akkupacks (12 V - 18 V, 1,3 Ah - 10 Ah, 3-10 Zellen).

ASC 55, ASC 55 SE ist geeignet zum Laden von NiCd-Akkupacks (12 V, 1,7 Ah, 10 Zellen).

Versuchen Sie niemals nicht-aufladbare Batterien zu laden. Explosionsgefahr!

Für Schaden durch nicht bestimmungsgemäBen Gebrauch haftet allein der Benutzer.

Allgemein anerkannte Unfallverhütungsvorschriften und die beiliegenden Sicherheitshinweise müssen beachtet werden.

3. Allgemeine Sicherheitshinweise

WARNING - Zur Verringerung eines Verletzungsrisikos Betriebsanleitunglesen.

WARNING Lesen Sie alle Sicherheitshinweise und

Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Lesen Sie vor der Benutzung des Ladegerätes die beiliegenden Sicherheits-

hinweise und die Gebrauchs-anleitung aufmerksam und vollständig durch. Bewahren Sie alle beiliegenden Dokumente auf und geben Sie Ihr Ladegerät nur mit diesen Dokumenten weiter.

4. Spezielle Sicherheitshinweise

Beachten Sie die mit thisem Symbol gekenn-zeichneten Textstellen zu

Ihrem eigenen Schutz und zum Schutz Ihres Elektrowerkzeugs!

Warning vor gefährlicher elektrischer Spannung!

Aus defekten Li-lon-Akkupacks kann eine leicht saure, brennbare Flüssig-

keit austreten!

Falls Akkuflüssigkeit austritt und mit der Haut in Berührung kommt,

spüssen Sie sofort mit reichlich Wasser. Falls Akkuflüssigkeit in ihre Augen gelangt, waschen Sie sie mit sauberem Wasser aus und begeben Sie sich unverzüglich in arztliche Behandlung!

Voll geladenen Akkupack nicht erneut laden!

Nur für den Gebrauch in Innenräumen.

Schützen Sie Ihr Ladegerät vor Nasse!

Niemals Kindern die Benutzung des Gerätes gestatten.

Kinder sollen den beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speien.

Halten Sie Kinder vom Ladegerät bzw. vom Arbeitsbereich fern!

Verwahren Sie Ihr Ladegerät so, dass es für Kinder unzugänglich ist!

Ziehen Sie bei Rauchentwicklung oder Feuer im Ladegerät davon den Netzstecker!

Stecken Sie keine Gegenstände in die Luftungsschlitze des Ladegerates - Gefahr eines elektrischen Schlags bzw. Kurzschlusses!

Verwenden Sie keine defekten Akkupacks!

In Bereichen mit hoher Metallstaubbelastung keine Akkupacks mit AIR COOLED-Ladegeräten laden.

5. Überblick

Siehe Seite 2. Die Abbildungen gelten beispielhaf t für alle Geräte.

1 Akkupack (nicht im Lieferumfang enthalten)
2 Schiebesitz
3 Betriebsanzeige
4 Warnanzeige

6. Inbetriebnahme

Vergleichen Sie vor Inbetriebnahme, ob die auf dem Typenschild angegebene Netzspannung und Netzfrequenz mit den Daten Ihres Stromnetzes übereinstimmen.

Geräte wie这点es, die Gleichstrom erzeugen, konnten einfache Fehlerstromschutzschalter beeinflussen. Verwenden Sie Typ F oder better, mit einem Auslösestrom von max. 30 mA.

Vor Inbetriebnahme des Ladegerates Sicherstellen, dass die Luftungsschlitze frei sind. Mindestabstand zu anderen Gegenständen min. 5 cm!

6.1 Selftest

Netzstecker einstecken.

Die Warnanzeige (4) und die Betriebsanzeige (3) leuchten nacheinander fur ca. 1 Sekunde, der eingebaute Lüfter lauft fur ca. 5 Sekunden.

7. Benutzung

7.1 Akkpack laden

Akkupack vollständig, bis zum Anschlag auf den Schiebesitz (2) aufschieben.

Die Betriebsanzeige (3) blinkt.

Hinweis: Um bei Li-Ion-Akkupacks den Ladezustand anzeigen zu halten, erst Akkupack aus dem Ladegerätnehmen und dann Taste am Akkupack drucken.

7.2 Erhaltungsladung

Ist die Ladung beendet, schaltet das Ladegerät automatisch auf Erhaltungsladung um.

Der Akkupack kann im Ladegerät verbleiben und ist somit immer betriebsbereit.

Die Betriebsanzeige (3) leuchtet dauernd.

8. Störung

8.1 Warnanzeige (4) leuchtet dauernd

Akkupack wird nicht geladen. Temperatur zu hoch/ zu niedrig. Liegt die Temperatur des Akkupacks zwischen 0^ und 50^ , beginnt der Ladevorgang automatisch.

8.2 Warnanzeige (4) blinkt

DEUTSCHde

• Akkupack defekt. Akkupack(sofort aus dem Ladegerat entnehmen.
• Akkupack wurde nicht richtig auf den Schiebesitz (2) aufgeschoben. Siehe Kapitel 7.1.

9. Reparatur

Reparaturen am Ladegerät)dürfen nur durch eine Elektrofachkraft ausgeführrt werden!

Wenn die Netzanschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Mit reparaturbedürftigen Metabo Ladegeräten wenden Sie sichitte an ihre Metabo-Vertretung. Adressen siehe www.metabo.com.

10. Umweltschutz

Befolgen Sie nationale Vorschriften zu umweltgerechter Entsorgung und zum Recycling ausgedienter Maschinen, Verpackungen und Zubehor.

Nur für EU-Länder: Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EU über Elektro

und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

11. Technische Daten

SieheSeite3.

U = Spannungsbereiche der Akkupacks
C Akkupack-Kapazitat
I_C =Ladestrom,
t 1 Ladezeit

1) Abhängig von der Restkapazität sowie der

Temperatur des Akkupacks konnen die realen

Ladezeiten von den Angaben abweichen.

Empfohlene Umgebungstemperatur beim Laden:

0^ bis 40^

Änderungen im Sinne des technischen Fortschritts vorbehalten.

Gerat der Schutzklasse II

Wechselstrom

Beschem de acculader gegen vocht!

10. Milieubescherming

11. Technische gegevens

Zie pagina 3.

U = spanningsbereik van het.Accupack

C accupack-capaciteit

Ic = laadstroom

t = laadtijd

Ladeindikatoren (3) blinker.

Driftsindikatoren (3) lyser konstant.

8. Feil

8.1 Varselindikatoren (4) lyser konstant

Batteriet lades ikke. Temperaturen er for høy / for lav. Hvis batteriets temperatur ligger mellom 0^ og 50^ , begyninger ladingen automatisk.

8.2 Varselindikatoren (4) blinker

Driftslampen (3) lyser konstant.

8. Fejl

8.1 Advarselslampen (4) lyser konstant

Batteripakken oplades/DD. Temperature er for h0j/for lav. Ligger batteripakkens temperatur mellem 0^ og 50^, begynder Iadeprocessen automatisk.

8.2 Advarselslampen (4) blinker
