ASE 18 LTX - Saag METABO - Tasuta kasutusjuhend

Toote tüüp	Juhtmeta ketassaag
Kaubamärk	Metabo
Mudel	ASE 18 LTX
Toiteallikas	Li-Ion aku 18 V (ei kuulu komplekti)
Maksimaalne lõikevõime	Umbes 50 mm (pehme puit)
Tühikäigu kiirus	Kuni 4500 p/min
Ketta läbimõõt	165 mm
Avaus	20 mm
Kaal	Umbes 3,2 kg (koos 4,0 Ah akuga)
Mõõtmed (P x L x K)	400 x 200 x 280 mm
Teratüüp	Karbiid ketas
Reguleeritav lõikesügavus	Jah, kuni 50 mm
Kaldlõige	Jah, kuni 45°
Juhtimissüsteem	Paralleeljuhtik (valikuline tarvik)
Töövalgustus	Integreeritud LED
Ketta pidur	Jah, elektriline pidur
Taaskäivituse kaitse	Jah
Kaitseklass	II (topeltisolatsioon)
Töötemperatuur	0 °C kuni 40 °C
Hooldus	Puhasta ventilatsiooniavad, kontrolli ketast regulaarselt
Remonditavus	Remont Metabo volitatud spetsialisti poolt

Korduma kippuvad küsimused - ASE 18 LTX METABO

Millist akut kasutada Metabo ASE 18 LTX saega?

Kasutage Li-Ion Metabo või CAS (Cordless Alliance System) 18 V akusid võimsusega 1,3 Ah kuni 10 Ah.

Kuidas akut saega ühendada?

Sisestage aku liuguripesasse (2), lükates seda seni, kuni see klõpsatab. Laadimise ajal vilgub kontrolltuli (3).

Mida teha, kui saag ei käivitu?

Kontrollige, kas aku on laetud ja korralikult sisestatud. Kui hoiatuslamp (4) põleb, võib aku olla liiga kuum või liiga külm. Oodake, kuni aku temperatuur on vahemikus 0°C kuni 50°C.

Kuidas reguleerida lõikesügavust?

Lõdvendage reguleerimishooba, seadke tall soovitud sügavusele (max 50 mm), seejärel pingutage hoob uuesti.

Kas saag saab lõigata kaldu?

Jah, tall pöörleb kuni 45°, et teha kaldlõikeid. Lukustage nurk reguleerimisnupu abil.

Millist tüüpi ketast soovitatakse?

Kasutage 165 mm läbimõõduga ja 20 mm avaga kettaid. Eelistage karbiidkettaid puhta lõike jaoks.

Kuidas saagi hooldada?

Puhastage regulaarselt ventilatsiooniavasid harjaga. Kontrollige ketta seisukorda ja vahetage see välja, kui see on nüri. Hoidke saaki kuivas kohas.

Mida tähendab vilkuv hoiatuslamp?

Hoiatustule (4) vilkumine näitab defektset või valesti sisestatud akut. Eemaldage aku ja sisestage see uuesti korralikult. Kui probleem püsib, vahetage aku välja.

Kas saan kasutada mitte Metabo laadijat?

Ei, kasutage ainult Metabo või CAS ühilduvaid laadijaid (ASC ultra, ASC 145 jne), et vältida tule- või kahjuriske.

Kust leida varuosi?

Võtke ühendust Metabo edasimüüjaga või külastage veebisaiti www.metabo.com, et tellida originaal kettaid, akusid ja muid tarvikuid.

KASUTUSJUHEND ASE 18 LTX METABO

et Algupärane kasutusjuhend 63

It Originali instrukcija 66

Iv Instrukcijas originalvaloda 69

ar 72

ASC ultra

ASC 30-36

ASC55

ASC 55 SE

ASC145

ASC145SE

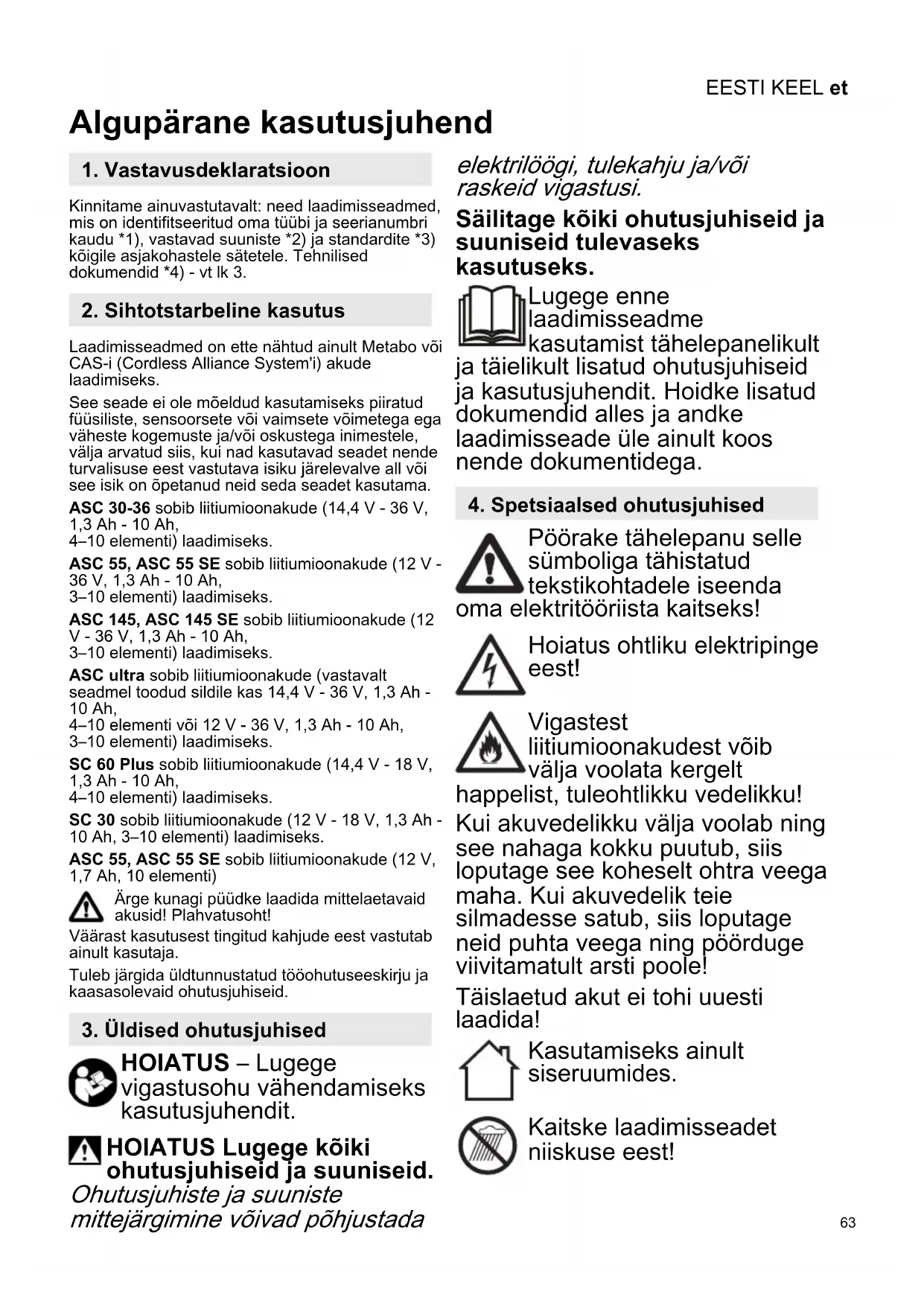

Algupärane kasutusjuhend

1. Vastavusdeklaratsoon

Kinnitame ainuvastutavalt: need laadimisseadmed, mis on identifitseeritud omatauubi ja seerianumbri kaudu *1), vastavad suniste *2) ja standardite *3) koigile asjakohastele satetele. Tehnilised dokumendid *4)- vt lk 3.

2. Siftotstarbeline kasutus

Laadimisseadmed on ette nachtud ainult Metabo voi CAS-i (Cordless Alliance System'i) akude laadimiseks.

See seade ei ole moeldud kasutamiseks piiratud fuusiliste, sensoorsete voi vaimsete voimetega ega vaheste kogemuste ja/voi oskustega inimstele, valja arvatud siis, kui nad kasutavad seadet nende turvalisuse eest vastutava isiku jarevalve all voi see isik on opetanud neid seda seadet kasutama.

ASC 30-36 sobib liitiumioonakude (14,4 V - 36 V, 1,3 Ah - 10 Ah,

4-10 elementi) laadimiseks.

ASC 55, ASC 55 SE sobib liiumioonakude (12 V - 36 V, 1.3 Ah - 10 Ah.

3-10 elementi) laadimiseks.

ASC 145, ASC 145 SE sobib liitiumioonakude (12 V - 36 V, 1,3 Ah - 10 Ah,

3-10 elementi) laadimiseks.

ASC ultra sobib liitiumionakude (vastavalt seadmel toodud sildile kas 14,4 V - 36 V, 1,3 Ah - 10 Ah,

4-10 elementi voi 12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 elementi) laadimiseks.

SC 60 Plus sobib liitiumionakude (14,4 V - 18 V, 1,3 Ah - 10 Ah,

4-10 elementi) laadimiseks.

SC 30 sobib liitiumionakude (12 V - 18 V, 1,3 Ah - 10 Ah, 3-10 elementi) laadimiseks.

ASC 55, ASC 55 SE sobib liitiumionakude (12 V, 1,7 Ah, 10 elementi)

Arge kunagi püdke laadida mittelaetavaid akusid! Plahvatusoht!

Väärast kasutusest tingitud kahjude eest vastutab ainult kasutaja.

Tuleb järgida üldtunnustatud toöohutuseeskirju ja kaasasolevaid ohutusjuhiseid.

3. Üldised ohutusjuhised

HOIATUS - Lugege
vigastusohu vähendamiseks
kasutusjuhendit.

HOIATUS Lugege kõiki ohutusjuhiseid ja suuniseid.

Ohutusjuhiste ja suuniste mittejärgimine voivad pöhjustada

elektrilooigi, tulekahju ja/voiraskeid vigastusi.

Säilitage kõiki ohutusjuhiseid ja suuniseid tulevaseks kasutuseks.

Lugege enne laadimisseadme kasutamist tahelepanelikult ja täielikult lisatud ohutusjuhiseid ja kasutusjuhendit. Hoidke lisatud dokumendid alles ja andke laadimisseade üle ainult koos nende dokumentidega.

4. Spetsiaalsed ohutusjuhised

Pöörake tāhelepanu selle sumboliga tāhistatud tekstikohtadele iseenda omalelektritööriista kaitseks!

4 Hoiatus ohtliku elektripinge eest!

Vigastest liitiumioonakudest voib valja voolata kergelt happelist, tuleohtlikku vedelikku! Kui akuvedelikku valja voolab ning see nahaga kokku puutub, siis loputage see koheselt ohtra veega maha. Kui akuvedelik teie silmadesse satub, siis loputage neid puhta veega ning poorduge viivitamatult arsti poole!

Täislaetud akut ei tohi uuesti laadida!

Kasutamiseks ainult siseruumides.

Kaitske laadimisseadet niiskuse eest!

EESTI KEELET

Arge kunagi lubage lastel seadet kasutada.

Lapsi tuleb jalgida, et veenduda, et nad ei mangi seadmega.

Hoidke lapsed eemal laadimisseadmest voitööpiirkonnast!

Kasutage laadimisseadet nii, et see ei oleks lastele kattesaadamv!

Suitsu või tulekahju tekkimisel eemaldage laadimisseade kohe elektripistikupesast!

Arge pange mingeid esemeid laadimisseadme ohustuspiludesse - elektrilooqi voi luhise oht!

Arge kasutage defektseid akusid!

Metallitolmu suure koormusega piirkondades ei tohi kasutada OHKJAHUTUSEGA laadimisseadmega akusid.

5. Ülevaade

Vaata Ik 2. Joonised kehtivad naitlikult kõigile seadmetele.

1 Aku (ei kuulu tarnekomplekti)
2 Lückandalus
3 Töönäidik
4 Hoiatusnäidik

6. Kasutuselevötmine

Veenduge enne kasutuselevotmist, kas tübisildil naidatud vorgupinge ja -sagedus vastavad teie vooluvorgu andmetele.

Selle seadmega sarnased alalisvoolu genereerivad seadmed vovad mojutada lihtsaid rikkevoolu-kaitseluliteid. Kasutage tuup F voiparemaid kaitseluliteid maksimaalserakendusvooluga 30mA

Veenduge enne laadimisseadme kasutuselevotmist, et seadme ohustuspidud on vabad. Minimaalne kaugus muude esemeteni 5 cm!

6.1 Enesetest

Uhendage seadme toitepistik elektripistikupessa.

Hoiatusnäidik (4) ja toönäidik (3) suttivad teineteise järel umbes 1 sekundiks; sisseehitatud ventilator toötab umbes 5 sekundiks.

7. Kasutamine

7.1 Aku laadimine

Lukake aku taelikult, st kuni piirikuni Iukandalusele (2).

Markus: Liitiumoonakude puhul laadimistaseme naitamiseks tuleb aku esmalt laadimisseadmist valja votta ja seejarel vajutada akul olevat nuppu.

7.2 Säilituslaadimine

Kui laadimine on loppenud, lulitub laadimisseade automaatset umber sailituslaadimisele.

Aku vöib jäda laadimisseadmesse ja on seega kasutusvalmis.

Tönnäidik (3) põleb pidevalt.

8. Tõrge

8.1 Hoiatusnäidik (4) põleb pidevalt

Akut ei laeta. Temperatuur on liiga korga/madal. Kui aku temperatuur on vahemikus 0^ kuni 50^ , algab laadimistoiming automaatsetl.

8.2 Hoiatusnäidik (4) vilgub

• Aku on defektne. Vötke aku kohe laadimisseadmest valja.
• Akut ei lukatud ðigesti (2) lukandalusele. Vt peatükki 7.1.

9. Remont

Elektritöriistu tohivad remontida vaid kvalifitseeritud elektrikud!

Kui selle seadme toitekaabel kahjustub, peab seadme totja voi totja klienditeenindus voisarnane kvalifitseeritud isik selle ohu valtimiseks valja vahetama.

Remonti vajavate Metabo elektritöriistadega
pörduge palun Metabo lahimasse esindusse.
Aadressid leiate lehelt www.metabo.com.

10. Keskkonnakaitse

Järgige riiklikke eeskirju vanade masinate, pakendite ja tarvikute keskkonnasästlikuks kasutusest korvaldamiseks ja umbertoitlemiseks.

Ainult EU-riikide puhul: arge visake elektritoöriistu ára koos olmeprugiga! Vastavalt Euroopa direktiivile 2012/19/EU elektri- jaoonikaseadmete jäatmete kohta ning siserii te ëigusaktidesse ülevötmise kohta tuleb atud elektritoöriistad koguda eraldi kokku ja ringlusse keskkonnasobralikul viisil.

11. Tehnilised andmed

Vaata Ik 3.

U =aku pingeva hemikud
C = aku mahtuvus
Ic =laadimisvool
t = laadimisaeg

1) soltuvalt aku jäakmahtuvusest ja temperatuurist voivad tegelikud laadimisajad kalduda esitatud andmetest körvale.

Umbritseva keskkonna soovitatav temperatuur laadimisel: 0^ kuni 40^ .

Säilitame öiguse teostada muudatusi tehnilise progressi huvanguks.

Seade kaitseklassiga II

Vahelduvvool
