BRUKSANVISNING PEK 2.3 A1 POWERFIX

Innehållsförteckning

Inledning 38
Avsedd användning 39
Leveransomfattning 40
Tekniska data. 41
Sakerhetsanvisningar 41
Idrifttagande 45
Oversikt av manöverorganen och knappfunktionerna 45
Satta i / byta ut batterier. 46
Montera / ta bort svanhalsen 47
Anvandning av apparaten 48
Till- och frankoppling av endoskopkameran 48
Belysning 48
Bildskarmens lusstyrka. 48
Modificera visingen 48
Video-Out function 49
Indikatorer paskarmen. 50
Montera tillbehoren. 51
Förvaring när den inte används 52
Atgardande av fel 52
Rengoring 52
Miljöinformation och anvisningar om bortskaffning 53
Konformitetsinformation 53
Upphovsratt 54
Information om garanti och serviceprocedur. 54

Inledning

Tack För att du har köpt endoskopkameran PEK 2.3 A1. Endoskopkameran med den rörliga svanhalsen och reglerbar LED-belysning kan användas som hjälpmedel vid inspektion och felanalys på svårtillgangliga ställen. Med det integrerade Video-Out-uttaget kan du visa kamerabilden exemplVIS pa en TV.

Läs igenom den har bruksanvisningen noggrant innan du använder apparaten for Första gangen, även om du ar van att anvanda elektroniska apparater.

Förvara den har bruksanvisingen väl sä att du kan se after i den langre fram. Ge absolut med den har bruksanvisingen när du saljer apparaten aller ger den vidare. Bruksanvisingen ar en del av apparaten.

Symboler som används och deras betydelse

FARA! Denna symbol med texten "Fara" betecknar en potentiellt farlig situation, som om den inte forhindras kan leda till allvarliga kroppsskador aller till och med dödsfall.

WARNING! Denna symbol med texten "Varning" betecknar information som ar viktig for saker användning av apparaten och for användarens skydd.

Denna symbol betecknar annan viktig information i amnet.

Avsedd användning

Endoskopkameran PEK 2.3 A1 ar ett optiskt inspectionsinstrument som inte ar godkant for anvandning inom den medicinska branschen.

Endoskopkameran med svanhals och LED-belysning kan anvandas som hjälpmedel vid inspektion och felanalys på svårtillgangliga ställen.

Svanhalsen ar vattentät och lämpar sig För användning i vattenhaltiga vätskor, men fär inte doppas djupare øn 90 cm. Lagg marke till, att endast svanhalsen och inte manöverenheten (TFT-skärm inkl. handtag) fär utsättas for fuktighet. Det ar inte tillåt et att använda apparaten i oljor, lut eller syror.

FARA! Endoskopkameran lämpar sig inte for medicinsk användning och fär under inga omständigheter foras in i kroppsöppninger.

Tillverkaren tar inget ansvar om

endoskopkameran inte anvands pa avsett satt.
- sak-ller personskador fororsakas av att endoskopkameran anvands på felaktigt satt aller av attenna bruksanvisning inte har beaktats.
endoskopkameran tas i bruk nar den ar skadad, ofullstandig aller modifierad.

Den har apparaten hör till kategorin informationselektronik. Den fär användas bara För privata, inte För kommersiella, industriella eller medicinskaaland.

Beakta landets foreskrifter resp. lagstiftning i landet där apparaten används.

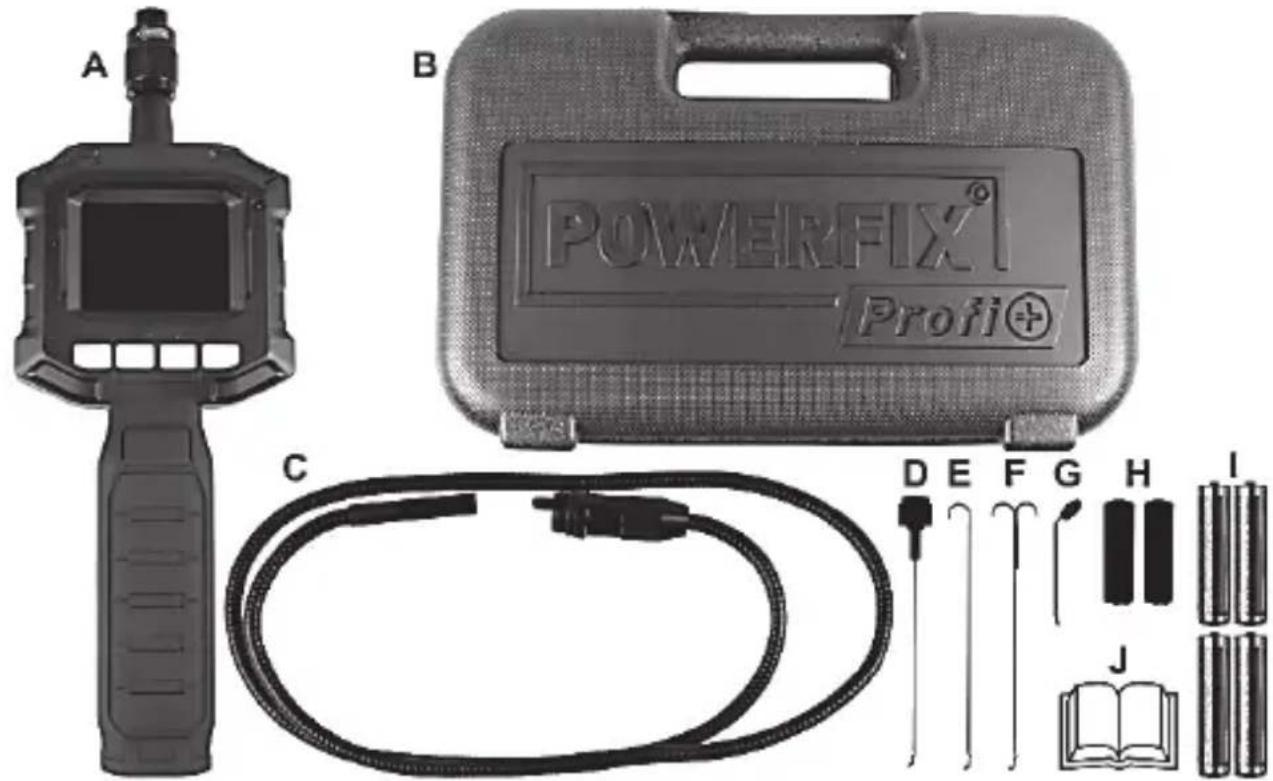

Leveransomfattning

Ta ut apparaten och alla tillbehör ur förpackningen. Avlågsna allt förpackningsmaterial och kontrollera att alla delar finns med och att de ar intakta. Takontakt med tillverkaren om leveransen ar ofullständig eller defekt.

A Endoskopkamera PowerFix PEK 2.3 A1

B Hards forvaringsvaska

C Flexibel svanhals med kamerahuvud och LED-belysning.

D Kameratillbehör "Magnet"

E Kameratillbehör "Krok"

F Kameratillbehör "Dubble krok"

G Kameratillbehör "Spegel"

H Tillbehörfsäste (2 st.)

1 4 x 1,5V AA / LR6 battery

J Denna bruksanvisning (symbolbild)

Tekniska data

TFT-skärm 5,9cm / 2,31" bilddiagonal
Upplösning 960 (RGB) x 240 resp.	320 (pixel) x 240
Kamerabelysning 4 vita LED:ar (inställbar i 8 steg)
Skärmbelysning lusstyrkan inställbar i 8 steg
Strömförsörjning 6V , 4 x 1,5V AA / LR6batterier
Brukestid	ca. 8
Omgivnings-/utetemperatur -10°C	till +50°C
godkända Förvaringsfürhällanden	-10°C till +50°C, max. 85% relativluftfuktigkeit (inte kondenserande)
Svanhalsens totala länger medkamerahuvud och adapterfolf
Endoskopkamera diameter 8 mm
Den flexibla svanhalsenskyddsklass	IP 67
Vikt (inkl. batterier) ca. 407 g
Handapparatens dimensioner(b x h x d)	257 x 92 x 44 mm

De teknska specifikationerna och designen kan andras atan anmalan pa forhand.

FARA! Endoskopkameran ar inte godkänd att anvandas i den medicinska branschen. Det finns risk für livsfarliga skador!

• Om du lagger marke till rökutveckling, ovenliga ljud aller lukter fär apparaten inte användas ingen innan en fackman har genomfort en kontroll av den. Stäng i detta fall genast av apparaten och ta ut batterierna.
• Användning på manniskor och djur är forbjuden. För alla person- och sakskador som uppstår på grund av icede sedd användning, är inte tillverkaren,utan användaren ansvarig.

FARA! Barn och personer med Funktionsnedsätting

Elektriska apparater i hör inte hemma i barnhänder. Också personer med begränsade kroppsliga, sensoriska eller mentala förmågor bör användalelektriska apparater i enlighet därmed. Låt aldrig barn och personer med Funktionedsättning använda elektriska apparaterutan uppsikt. Utom i det fall att de har fätt lamplig vögledning eller de övervakas av en person som ansvarar for deras sakerhet. Barn bör principiellt övervakas, För att sakerställa att de inte leker medenna apparat.

Häll också Förpackningsfolien öåkomlig.

Fara for kvävning foreligger!

FARA! Bildskärm

Utsatt inte displayen for tryck och häll spetsiga foremål borta frän displayen. Om displayen krossas finns det risk att skada sig. Använd handskar nar du samlar in skärvorna och ta eventuellt kontakt med tillverkaren. Kontrollera mycket noggrant att bildskarmens vatska inte lacker ut, om skarmen ar skrapad eller skabad på nagot annat satt.

Beakta följande anvisningar i det fall att vatska har lackt ut:

• Om vätskan hamnar påHUDen, torka bort den med en ren trasa och skölj därefter med stora mängder vatten. Kontakta om nödvändigt en lakare.
• Om vatskan kommt i kontakt med ögonen, skölj ögonen i atminstone 15 minutes under rinnande vatten och bege dig sedan omedelbart till ett sjukhus. Kontakta om nödvändigt en lakare.
• Om vatskan har svalts, skölj Först ur munnen med vatten och drick)darefter rikligt med vatten. Kontakta omedelbart en lakare!

WARNING! Driftsakerhet

Endoskopkamerans höje fär inte öppnas, eftersom det inte finns nagra delar som kräver service inuti. Se till apparaten inte utsätts För kraftiga temperaturväxlingar, eftersom luftfuktigheten då kan kondenseras och orsaka kortsluttingar i elektriska componenter. Om apparaten trots det har utsatts För kraftiga temperaturvariationer, vänta (ca. 2 timmar) med idrifttagandet tills apparaten har nätt samma temperatur som omgivningen.

FARA! Batterier

Lagg alltid i batterierna med korrekt polaritet. Beakta for detta markeringen på batterierna och i batterifacet. Forsok inte ladda upp batterierna och kasta dem under inga omständigheter i öppen eld. Använd inte olica slags batterier (gamla och nya, alkaliska batterier och kolbatterier o.s.v.) blandat. Ta ur batterierna om du inte använder apparaten på en langre tid. Om batterierna används på fel satt finns det risk För att de exploderar eller börjar slacka.

Batterierna fär inte öppnas aller deformeras, aftersom kemikalierna som lacker ut kan orsaka skador. Vid kontakt med hud aller ögon måste man omedelbart spola av resp. ur med rikliga mangder vatten och sedan uppsöka lakare. Det kan vara livsfarligt att svälja batterier och smådelar. Förvara batterierna öåtkomligt. Om att batteri har svalts, måste medicinsk hjälp sökas omedelbart.

WARNING! Användningsmiljö/omgivningsförhällanden

Häll manöverenheten (TFT-skärm inkl. handtag) borta frän fuktighet och se till att inga främande foremål tränger in. Ställ inga foremål fyllda med vatska, t.ex. vaser eller drycker på eller bredvid apparaten. Undvik skakningar, damm, hetta och se till att inget direkt solljus eller kraftigt artificiellt ljus/TRAFFAR apparaten. Apparaten kan skadas av det.

Se till att ingen oppen eld (t.ex. brinnande Ijus) befindner sig på eller i narheten av apparaten.

Idrifttagande

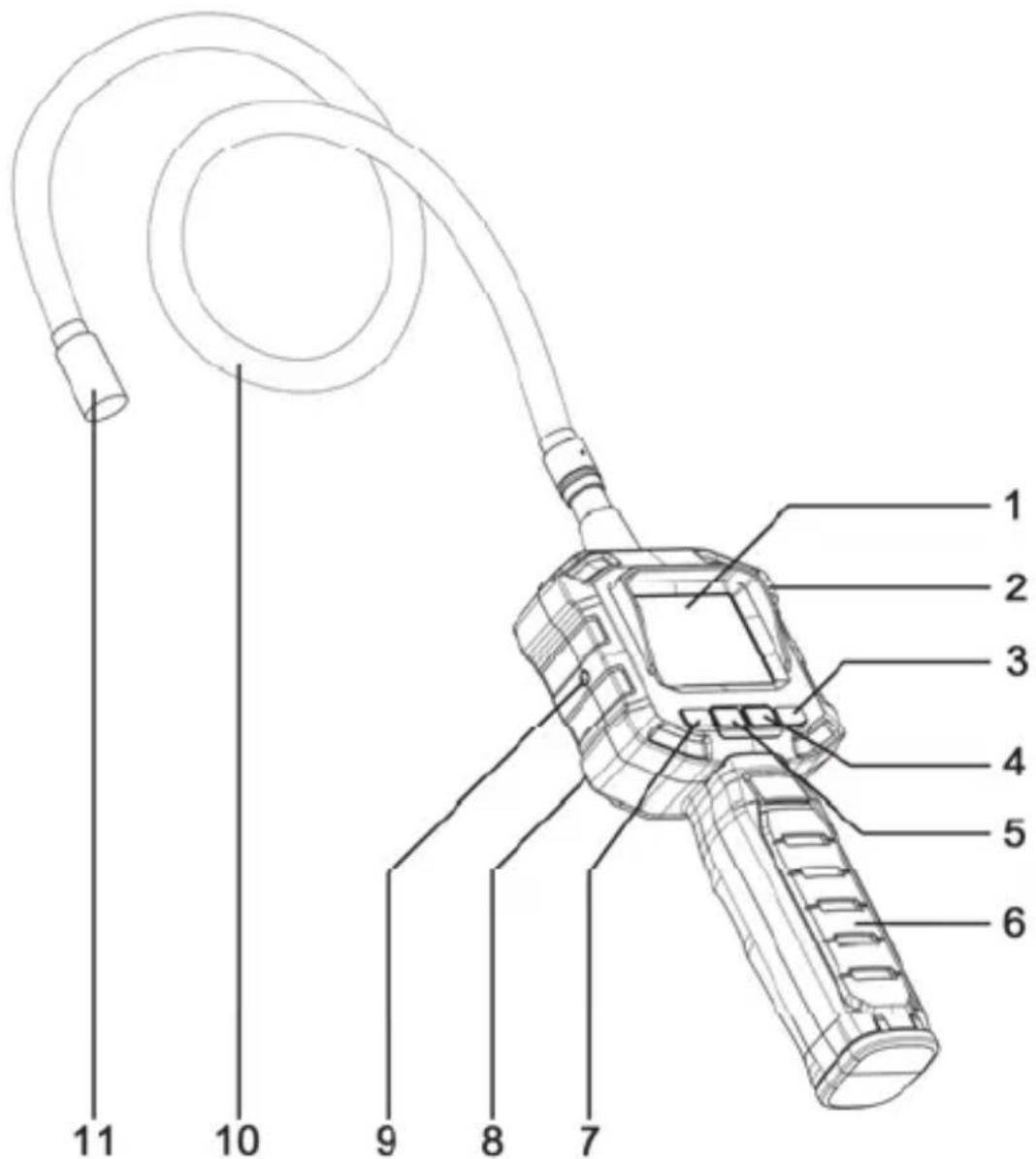

Översikt av manöverorganen och knappfunktionerna

1. Bildskärm
2. Driftindikator
3. Strömbrytare
4. Visning / vrida bilden
5. Belysningsknapp for kamerahuvudet

6. Handtag

7. Installing av skarmens lusstyrka

8. Batterifack (pá baksidan)
9. Video-Out-uttag
10. Flexibel svanhals
11. Kamerahuvud med LED:ar

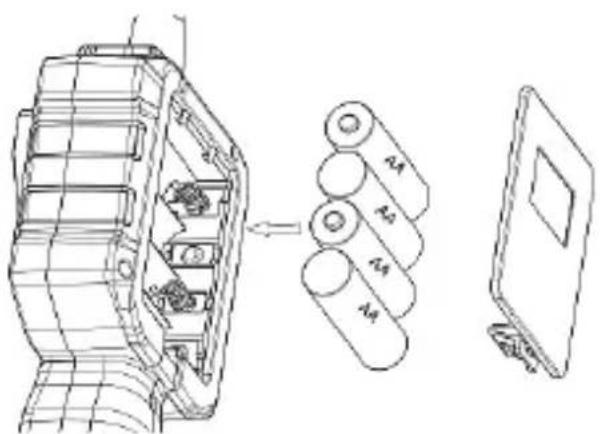

Satta i / byta ut batterier

Se till att kameran ar avstängd. Batterifacket [8] befindner sig på baksidan av apparaten.

Avlagsna batterifackets lock genom att trycka in lásningen och lyfta bort batterifackets lock uppåt. Textilbandet i batterifacket ar där För att senare görad det enklare För dig att ta ut batterierna. Se nar du lagger i batterierna till att detta textilband loper under alla 4 batterier och att man kan gripa tag i bandets ände uppifränningar Batterierna ar ilagda.

Lagg i 4 st.1,5V AA / LR6 batterier i batterifacet med ratt polaritet. Ta harvid markingarna i batterifacet och på batterierna i beaktande.

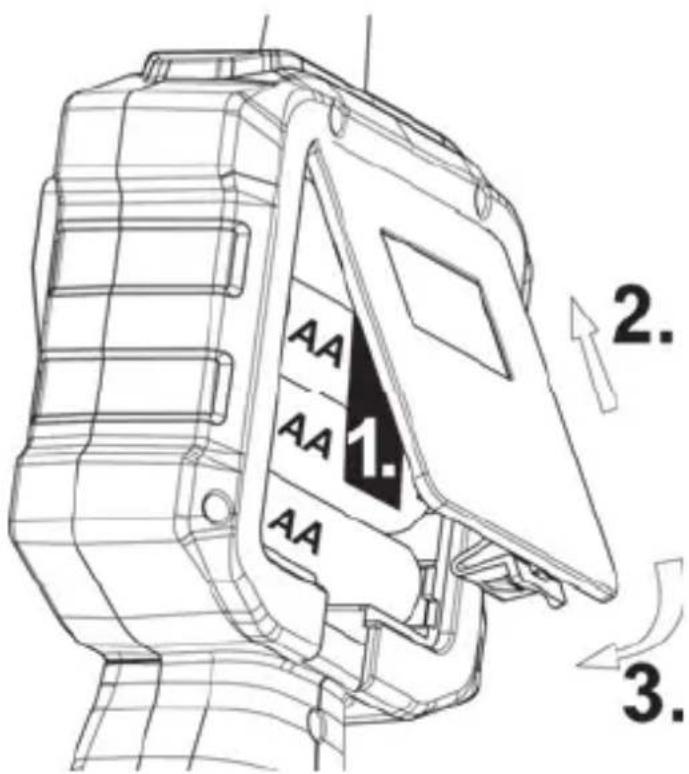

1. Textilbandets andere bor ligga slatt mellan batterierna och batterifackets lock.

2. Stang batterifacket genom att Först placera de bada plaststiften på batterifackets lock i de därfor avsedda urtagen på endoskopkamerans höje.

3. Tryck det sedan nedat tills lasningen horbart snapper pa plats.

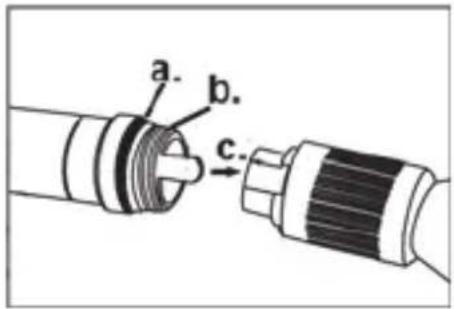

Montera / ta bort svanhalsen

Gör på foljande satt:

For att sakerstalla att skruvåset ar tatt, avlågsna eventuell smuts på gummiringen (a.) och på gängan (b.) med en lätt fuktad duk. For att behälla gummiringen smidig bör du dä bestrykden med litet vaselin. Svanhalsen kan tack vareett polaritetsskydd bara stickas på i en riktning. Stick i polaritetsskyddet i de)därfor avsedda sparen (c.).

Nu maste svanhalsen bara skruvas pa. Vrid skruvåset at Höger tills det sitter fast stadigt.

For att ta bort svanhalsen, vrid skruvåset at vänster tills den lossnar. Sedan kan svanhalsendras bort med en aning kraftanvändning.

Användning av apparaten

Till- och fränkoppling av endoskopkameran

Häll strömbrytaren [3] intryckt i ca. 2 sekunder För att slå på resp. stänga av endoskopkameran. Driftindikatorn [2] lyser grön och med en kort fördröjning visas kamerabilden på bildskärmen [1].

Belysning

Kamerahuvudet ar utrustat med 4 LED:ar. Denna belysning kan tändas med belysningsknappen for kamerahuvudet [5]. Man kan också genom att trycka upprepade gänger på denna knapp stegvis Höja LED:arnas lusstyrka. 8 olika nivær kan ställas in. Om man trycker en gang till på belysningsknappen for kamerahuvudet [5] nar den högsta lusstyrkan har uppnått's, stängs belysningen av.

Med inställingen av skärmens lusstyrka [7] kan bildskärmens lusstyrka andras. Genom att man trycker upprepade ganger på denna knapp hojs bildskärmens lusstyrka stegvis. 8 olica nivær kan stallas in. Lusstyrkan Återstalls till standardvärdet, om man trycker en gang till på inställingen av skärmens lusstyrka [7] after det att den högsta lusstyrkan har napts.

Modificera visningen

Genom att trycka på knappen visning / vrida bilden [4] kan kamerabilden vridas 180^ och speglas horisontalt resp. vertikalt. Med hjälp avenna inställing kan du visa bilden som tas på fyra olika satt. En andrad visning på skärmen,kommen after det att kameran har slagits av och sedan påigen, att Återgå till standardvisningen.

Video-Out Funktion

Medenna Funktion kan du aterge kamerabilderna t.ex. på en TV. Beroende på vilken apparat du vill visa bilderna på kravs en anslutningskabel som i enaänden har en 3,5 mm plugg for anslutningen till Video-Out-uttaget [9] på endoskopkameran. Den andra kontakten kan variera beroende på vilken visningsenhet du använder. Beakta visningsenhets documentation fur detta. Anslutningskabeln ingår inte i endoskopkamerans leveransomfattning.

Gör på foljande satt für att använda Video-Out-funktionen:

Stang av endoskopkameran.
- Anslut endoskopkamerans Video-Out-uttag [9] till visningsenheten med en lamplig anslutningskabel. Följ visningsenhets dokumentation for att ställa inenna på korrekt satt.

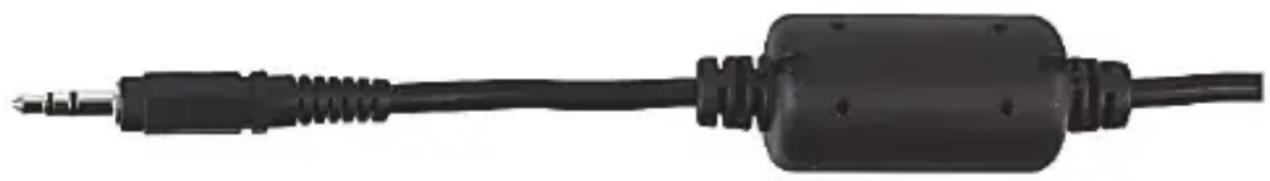

Anmärkning: Använd endast en högkvalitativ AV-kabel med ferritkärna (ingår inte i leveransen) på videoutgangen.

Bilden visar ett exemplfoto.

• Slå på endoskopkameran med strömbrytaren [3]. Bilden visas nu samtidigt på endoskopkamerans bildskärn och på den andere visningsenheten.

Lagg marke till att knapparna visning / vrida bilden [4] ochinstalling av skarmens lusstyrka [7] endast paverkar visningen på endoskopkamerans bildskarm. For visningen på visningsenheten som anvands, t.ex. en TV, ar dessa knappar inte relevanta.

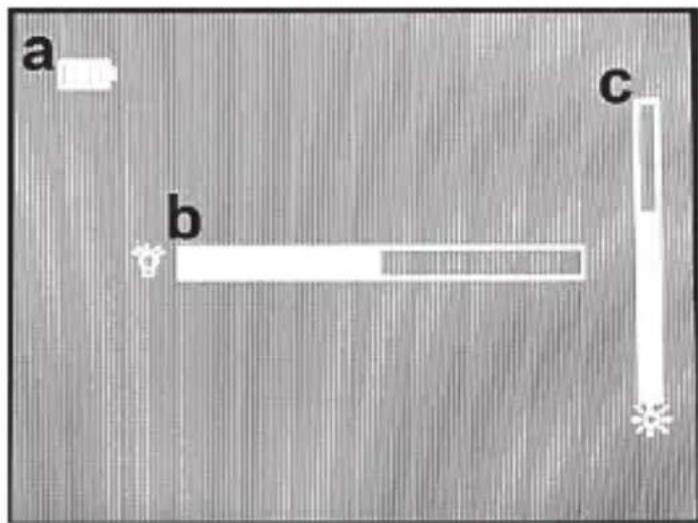

Indikatorer på skärmen

Följande indicatorer visasspa skarmen

a Batteriladdningsindikator (hela tiden)
b Kamerahuvudets LED-belysning (visas i ca. 3 sekunder när belysningsknappen for kamerahuvudet [5] trycks in).
Skärmens lusstyrka (visas i ca. 3 sekunder när knappen skärmens lusstyrka [7] trycks in).

Montera tillbehören

Placera tillbehorets lilla hallhake i den daffor avsedda oppningen som befinner sig i性和en av svanhalsen en aning under kamerahuvudet.

Anmärkning: För magneten och den dubbla kroken, maste tillbehörfsastet på grund av storleken, redan på forhand skjutas på tillbehöret.

Skjut nu forsiktigt tillbehörsfästet helt och hallet over kamerahuvudet. Se till att tillbehöret ligger i den dārfor avsedda urgropningen i tillbehörsfästet.

Förvaring när den inte används

För att Förhindra att batterierna lacker ut, bör du ta ut dem om du inte använder endoskopkameran under en langre tid.

Förvara den rengjorda, torra endoskopkameran och tillbehören i den medfoljande HARDa forvaringsväskan (B) på ett torrt och svalt ställe.

Atgardande av fel

Apparaten kan inte slås på

1. Batterierna ar kanske tomma,lagg i nya batterier.
2. Kontrollera att batterierna ar korrekt ilagda.

Ingen bild på skärmen / störningar i bilden

Kontrollera kopplingen mellan manöverenheten och svanhalsen. Ta bort svanhalsen och montera tillbaks den på det sätt som det beskrivs i avsnittet "Montera / ta bort svanhalsen".

Bildstörningar på extern bildskärm, t.ex. en tv-apparat

Kontrollera kabelanslutningen. Eventuellt maste du anvanda en annan kabel, resp. en kabel av bättre kvalitet.

Rengöring

Rengör apparaten med en torrduk om den har blivit smutsig, använd en lätt fuktadduk om smutsenärsvar att fá bort. Skärménfar inte utsättsfor kraftigt tryck nar den rengör,s, eftersom detta skulle kunna skada den.Använd inga losningsmedel och inte heller fratande erler gasformiga rengöringsmedel. Ingen fukt fartränga in i manöverenheten.

Miljöinformation och anvisningar om bortskaffning

For apparatus som märkta medenna symbol gäller det europeiska direktivet 2012/19/EU. Allt el- och elektronikskrot maste bortskaffas separat frän hushållssoporna på de ställen som staten anordnar.

Genom att bortskaffa den gamla apparaten på korrekt satt undviker du miljöskador och risker För din egen hälsa. Ytterligare information om bortskaffning av den föbrukade apparaten fär du av kommunalförvaltningen, miljöverket eller den affär)där du har köpt apparaten.

Tänk på miljöskyddet. Förbrukade batterier hör inte hemma i hushållsavfallet. De måste lämnas till att insamlingsställe für Förbrukade batterier. Lagg marke till att batterierna fär laggas i insamlingsbehällarna for Förbrukade apparatbatteri endast nar de ar urladdande, resp. om de inte ar fullständigt urladdade måste Åtgärder som forhindrar kortslutning vidtas.

Bortskaffa också Förpackningen på miljövänligt satt. Kartonger kan lämnas till pappersinsamlingar eller till öffentliga insamlingsplatser for Återanvändning. Folier och plast som ingår i leveransen samlas in och bortskaffas på miljövänligt satt av ditt lokala avfallschanteringsbolag.

Konformitetsinformation

Denna apparat har testats och godkänts gällande overensstammelse med de grundläggande kraven och andra relevanta föreskrifter i EMC-direktivet 2004/108/EC somt RoHS-direktivet 2011/65/EU. Den tillhörande konformitetsdeklarationen hittar du i slutet avenna bruksanvisning.

Upphovsratt

Allt innehåll ienna bruksanvisning ar foremål for upphovsrätten och ställs till läsarens förfogande endast som informationskälla. All kopiering eller mängfaldigande av data och information ar forbjudetutan uttryckligt skriftligt tillständ av forfattaren. Detta gäller ocksål for kommersiell utnyttjande av innehålet och informationen. Text och bildernotmsvarar den tekiska nivån vid trycklaggningen.

Information om garanti och serviceprocedur

Du fär tre árs garanti påenna apparat, böjrande frän det datum den köptes. Var vänlig och spara det ursprunglga kassakvittot som bevis på köpet. Läs medfoljande dokumentation innanprodukten tas i bruk. Om det uppstår att problem som inte kan lösas på detta satt, tag vänligen kontakt med.Var Hotline. Ha vid alla forfrångninger kassakvittot, articelnumret resp. om befintigt serienumret till hands. I det fall att problemet inte kan lösas per Telefon, Föranstaltar vår Hotline beroende på felorsaken en service som for ärendet vidare. Inom ramen for garantin blirprodukten vid material-ller fabrikationsfel - enlgit värt godtycke - kostnadsfritt reparerad eller utbytt. I och med att Produkten repareras eller byts ut startar inte en ny garantiperiod. Garantin gäller inte for forbrunningsdilar sösom batterier, laddningsbara batterier och lysmedel.

Dina lagiga rättigheter i förhållande till försäljaren existerar vid sidan avenna garanti och inskränts inte av den.

Service

Telefon: 08 - 585 369 28

E-post: [e-mail]

IAN: 107122

Tillverkare

TARGA

GmbH

Coesterweg 45

59494 SOEST

GERMANY
