BRUKSANVISNING GEDP 7935 NA LL ECO EINHELL

Produktets varenummer

Produktets identnummer

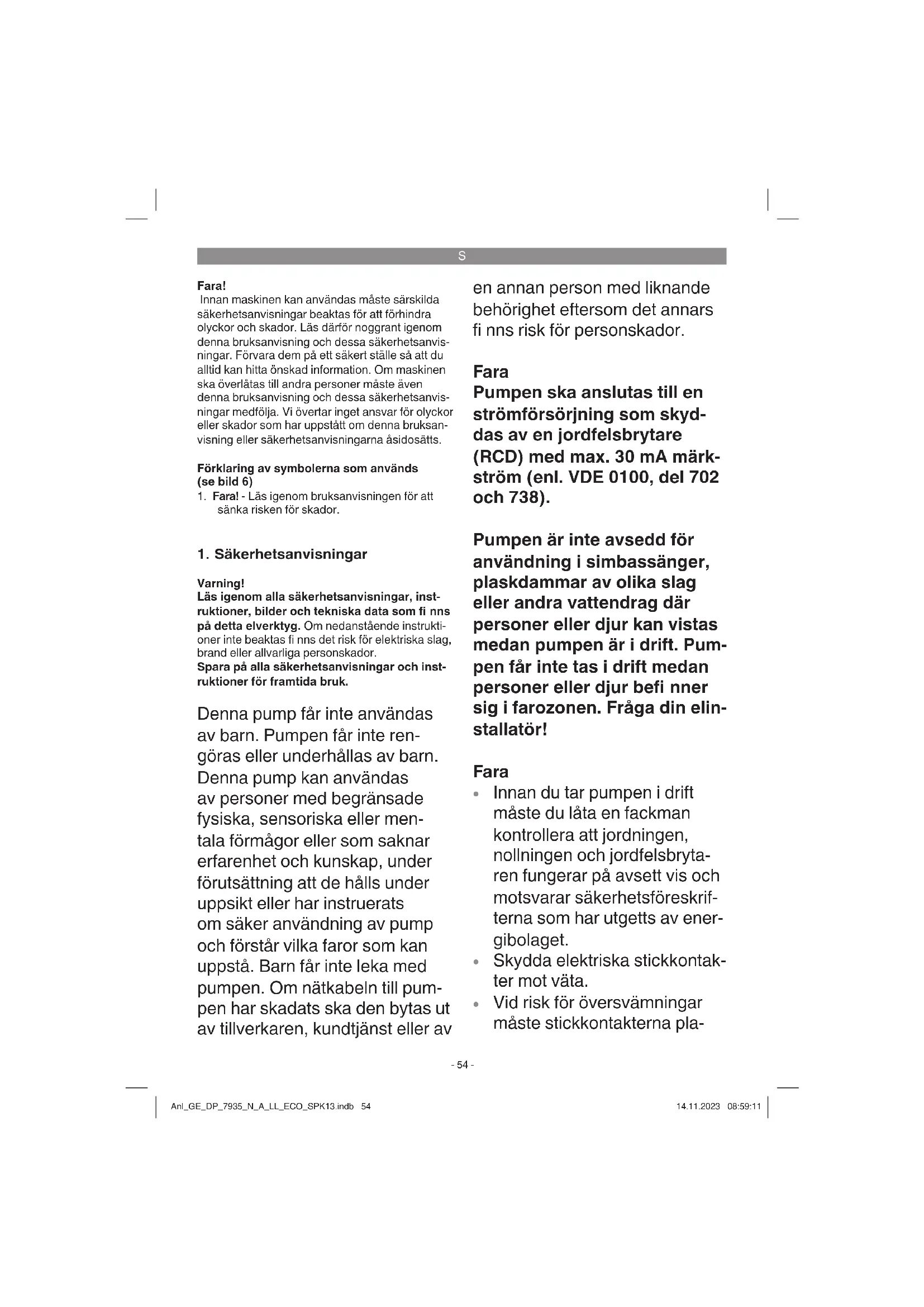

Fara! Innan maskinen kan användas måste särskilda säkerhetsanvisningar beaktas för att förhindra olyckor och skador. Läs därför noggrant igenom denna bruksanvisning och dessa säkerhetsanvis- ningar. Förvara dem på ett säkert ställe så att du alltid kan hitta önskad information. Om maskinen ska överlåtas till andra personer måste även denna bruksanvisning och dessa säkerhetsanvis- ningar medfölja. Vi övertar inget ansvar för olyckor eller skador som har uppstått om denna bruksan- visning eller säkerhetsanvisningarna åsidosätts. Förklaring av symbolerna som används (se bild 6)

1. Fara! - Läs igenom bruksanvisningen för att

sänka risken för skador.

1. Säkerhetsanvisningar

Varning! Läs igenom alla säkerhetsanvisningar, inst- ruktioner, bilder och tekniska data som fi nns på detta elverktyg. Om nedanstående instrukti- oner inte beaktas fi nns det risk för elektriska slag, brand eller allvarliga personskador. Spara på alla säkerhetsanvisningar och inst- ruktioner för framtida bruk. Denna pump får inte användas av barn. Pumpen får inte ren- göras eller underhållas av barn. Denna pump kan användas av personer med begränsade fysiska, sensoriska eller men- tala förmågor eller som saknar erfarenhet och kunskap, under förutsättning att de hålls under uppsikt eller har instruerats om säker användning av pump och förstår vilka faror som kan uppstå. Barn får inte leka med pumpen. Om nätkabeln till pum- pen har skadats ska den bytas ut av tillverkaren, kundtjänst eller av en annan person med liknande behörighet eftersom det annars fi nns risk för personskador. Fara Pumpen ska anslutas till en strömförsörjning som skyd- das av en jordfelsbrytare (RCD) med max. 30 mA märk- ström (enl. VDE 0100, del 702 och 738). Pumpen är inte avsedd för användning i simbassänger, plaskdammar av olika slag eller andra vattendrag där personer eller djur kan vistas medan pumpen är i drift. Pum- pen får inte tas i drift medan personer eller djur befi nner sig i farozonen. Fråga din elin- stallatör! Fara

Innan du tar pumpen i drift måste du låta en fackman kontrollera att jordningen, nollningen och jordfelsbryta- ren fungerar på avsett vis och motsvarar säkerhetsföreskrif- terna som har utgetts av ener- gibolaget.

Skydda elektriska stickkontak- ter mot väta.

ceras på en plats där det inte finns risk för att de översväm- mas.

Vidtag lämpliga åtgärder för att förhindra att barn kommer åt pumpen.

Risk för att vätskan smutsas ned om smörjmedel rinner ut.

2. Beskrivning av maskinen samt

2.1 Beskrivning av maskinen (bild 1/2/3)

Kontrollera att produkten är komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta kontakt med vårt servicecenter eller butiken där du köpte produkten inom fem dagar efter att du köpte artikeln. Tänk på att du måste visa upp ett giltigt kvitto. Beakta även garantita- bellen i serviceinformationen i slutet av bruksan- visningen.

Öppna förpackningen och ta försiktigt ut pro- dukten ur förpackningen.

Ta bort förpackningsmaterialet samt förpack- nings- och transportsäkringar (om förhan- den).

Kontrollera att leveransen är komplett.

Spara om möjligt på förpackningen tills ga- rantitiden har gått ut. Fara! Produkten och förpackningsmaterialet är ingen leksak! Barn får inte leka med plast- påsar, folie eller smådelar! Risk för att barn sväljer delar och kvävs!

3. Ändamålsenlig användning

Pumpen som du har köpt är avsedd för pumpning av vatten vars max. temperatur uppgår till 35 °C. Denna pump får inte användas till andra vätskor. Detta gäller särskilt för motorbränsle, rengörings- medel eller andra kemiska produkter! Innan pumpen tas i drift måste du informera dig om ev. särskilda villkor gäller för installationen. Om t.ex. strömavbrott, smuts eller en defekt pack- ning kan leda till materiella skador, måste extra skyddsåtgärder installeras. Dessa skyddsåtgärder är till exempel: parallellt körande pumpar på en separat säkrad ström- krets, fuktighetssensorer för frånkoppling samt liknande säkerhetsanordningar. Kontakta tvunget en behörig VVS-installatör om du är osäker. Pumpen kan användas inom alla områden där vatten måste pumpas, t.ex. inom hushåll, trädgår- dar eller många andra tillämpningar. Pumpen får inte användas i simbassänger! Om pumpen ska användas i vattendrag med naturlig, slammig botten bör pumpen placeras upphöjt från botten, t.ex. på tegelstenar. Pumpen är inte avsedd för kontinuerlig använd- ning, t.ex. som cirkulationspump i en damm. Detta skulle leda till en markant förkortning av pumpens avsedda livslängd eftersom pumpen inte har konstruerats för en kontinuerlig belastning. Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver detta användningsområde är ej ändamålsenliga. För materialskador eller personskador som resul- terar av sådan användning ansvarar användaren/ operatören själv. Tillverkaren påtar sig inget ansvar. Anl_GE_DP_7935_N_A_LL_ECO_SPK13.indb 55Anl_GE_DP_7935_N_A_LL_ECO_SPK13.indb 55 14.11.2023 08:59:1114.11.2023 08:59:11S

Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Vi ger därför ingen garanti om pro- dukten ska användas inom yrkesmässiga, hant- verksmässiga eller industriella verksamheter eller vid liknande aktiviteter. Om smörjolja/smörjmedel läcker ut fi nns det risk för att vattnet förorenas.

Innan du ansluter pumpen ska du övertyga dig om att informationen på märkskylten stämmer överens med nätets data.

stationärt med en fast rörledning eller

stationärt med en flexibel slangledning Märk: Innan pumpen tas i drift måste du informera dig om ev. särskilda villkor gäller för installationen. Om t.ex. strömavbrott, smuts eller en defekt pack- ning kan leda till materiella skador, måste extra skyddsåtgärder installeras. Dessa skyddsåtgärder är till exempel: parallellt körande pumpar på en separat säkrad ström- krets, fuktighetssensorer för frånkoppling samt liknande säkerhetsanordningar. Kontakta tvunget en behörig VVS-installatör om du är osäker. Pumpen ska fästas med en lina i upphängningsö- glan (bild 2/pos. 6). Den maximala kapaciteten kan endast uppnås med största möjliga ledningsdiameter. Om mindre slangar eller ledningar ansluts kommer kapacite- ten att reduceras. Om universal-slanganslutnin- gen (bild 1/pos. 1) används, bör den kortas av till den aktuella anslutningen enligt beskrivningen i bild 3 så att kapaciteten inte reduceras i onödan. Flexibla slangledningar ska fästas vid universal- slanganslutningen med en slangklämma (med- följer ej). Backventilen (bild 3/pos. 7) förhindrar att vattnet som fi nns i slangen rinner tillbaka när pumpen slås ifrån. När backventilen används reduceras den maximala kapaciteten. Snabbkoppling (bild 1/3 / pos. 2). För att tryckslangen ska kunna kopplas loss snabbt och enkelt från pumpen måste spärrknap- pen (bild 3/pos. A) tryckas. Kom ihåg! Vid installation måste man beakta att pumpen aldrig får monteras fritt hängande i tryckledningen eller nätkabeln. Pumpen ska hängas upp i det härför avsedda handtaget eller upphängningsö- glan, eller ställas på schaktets botten. För att garantera att pumpen fungerar på avsett vis ska schaktets botten alltid vara fri från slam och an- nan smuts. Om vattennivån är för låg fi nns det risk för att slam som fi nns i schaktet snabbt torkar in och hindrar pumpen från att starta. Av denna an- ledning är det nödvändigt att pumpen kontrolleras regelbundet (gör provstart).

5.2 Ansluta till elnätet

Pumpen som du har köpt är redan utrustad med en jordad stickkontakt. Pumpen är avsedd för anslutning till ett jordat stickuttag med 230 V ~ 50 Hz. Övertyga dig om att stickuttaget är anslutet till en tillräckligt dimensionerad säkring (minst 6 A) och befi nner sig i intakt skick. Sätt in stickkontak- ten i stickuttaget. Pumpen är nu driftberedd. Anl_GE_DP_7935_N_A_LL_ECO_SPK13.indb 56Anl_GE_DP_7935_N_A_LL_ECO_SPK13.indb 56 14.11.2023 08:59:1114.11.2023 08:59:11S

Efter att du läst igenom installations- och bruk- sanvisningen noggrant kan du använda pumpen. Beakta nedanstående punkter.

Kontrollera att pumpen har ställts säkert.

Kontrollera att tryckledningen har monterats på föreskrivet sätt.

Kontrollera att den elektriska anslutningen uppgår till 230 V ~ 50 Hz.

Kontrollera att den elektriska stickkontakten är intakt.

Se till att nätanslutningen aldrig utsätts för fukt eller vatten.

Låt aldrig pumpen köra torrt.

6.2 Flatsugningsdrift samt drift i smutsvatten

Vrid pumpen motsols och tryck den sedan nedåt.

Vid flatsugning kan vattnet sugas ända ned till 1 mm.

Tänk på att endast klart vatten kan pumpas.

6.2.2 Smutsvattendrift (bild 4b)

I smutsvattendrift kan pumpen ställas in på tre olika höjder (15/25/35 mm).

Vrid pumpen medsols och dra den uppåt med handtaget tills avsedd höjd har nåtts. Se till att spärrskruvarna snäpper in (B).

6.3 Driftslag (bild 5)

Pumpen kan drivas i manuellt läge och i autostart- läge.

6.3.1 Manuell läge: Brytare (C) i läge ”ON”.

I autostart-läge kan 3 olika inkopplingshöjder stäl- las in med brytaren (C). Inkopplingshöjderna ändras när man skiftar mel- lan fl atsugningsdrift och smutsvattendrift. Flatsugningsdrift Autostart nivå 1: Inkopplingshöjd 15 mm Autostart nivå 2: Inkopplingshöjd 100 mm Autostart nivå 3: Inkopplingshöjd 150 mm Smutsvattendrift (exempel 35 mm) Autostart nivå 1: Inkopplingshöjd 50 mm Autostart nivå 2: Inkopplingshöjd 130 mm Autostart nivå 3: Inkopplingshöjd 180 mm När insugningslådan ställs in på 15/25 mm ändras inkopplingshöjderna.

6.4 Funktionssätt för integrerad fl ottörbrytare

Aktuell användning 1: I ON-drift kör pumpen ständigt och vattnet kan sugas i fl atsugningsdrift ned till 1 mm. I smutsvat- tendrift (exempel 35 mm) kan en vattennivå ned till 40 mm sugas upp. I detta driftslag ska pumpen ständigt hållas under uppsikt så att den inte kör torrt. Pumpen ska slås ifrån (dra ut stickkontakten) när tryckledningen inte längre avger något vatten. Kom ihåg! För att pumpen ska kunna suga i ON-drift krävs följande vattendjup.

Smutsvattendrift: 50 mm (exempel 35 mm) Aktuell användning 2: Pumpen används i autostart-läge vid stigande vattennivå. När den inställda autostart-nivån har nåtts startar pumpen automatiskt. Oberoende av vilken autostart-nivå som har ställts in pumpar pumpen i fl atsugningsdrift ned till 1 mm, efterkör sedan i ca 15 sekunder och kopplas slutligen ifrån automatiskt. I smutsvattendrift (35 mm) kopplas pumpen ifrån vid 40 mm. Kom ihåg! Automatisk frånkoppling efter 15 sekunder för- hindrar att pumpen kör torrt under längre tid. När pumpen efterkör är det möjligt ett lägre ljud hörs eftersom vätska saknas. Detta leder inte till ska- dor på pumpen. Om pumpen används i autostart-läge måste ytan som ska pumpas vara tillräckligt stor. Använd backventilen (7) i universal-slanganslutningen (1) vid autostart-läge. Vi små schakt eller behållare kan pumpen inte användas på autostart-nivå 1 (15 mm). På grund av de små vattenmängderna som rinner tillbaka från pumpen kommer pumpen att slås på upprepade gånger. Använd en passan- Anl_GE_DP_7935_N_A_LL_ECO_SPK13.indb 57Anl_GE_DP_7935_N_A_LL_ECO_SPK13.indb 57 14.11.2023 08:59:1114.11.2023 08:59:11S

de högre autostart-nivå. Aktuell användning 3: Pumpen används i autostart-läge om vattennivån till en början är högre än den inställda autostart- nivån. Oberoende av vilken autostart-nivå som har ställts in pumpar pumpen i fl atsugningsdrift ned till 1 mm, efterkör sedan i ca 15 sekunder och kopplas slutligen ifrån automatiskt. I smutsvattendrift (35 mm) kopplas pumpen ifrån vid 40 mm.

7. Byta ut nätkabeln

Fara! Om nätkabeln till denna produkt har skadats mås- te den bytas ut av tillverkaren, kundtjänst eller av en annan person med liknande behörighet efter- som det annars fi nns risk för personskador.

8. Rengöring, Underhåll och

reservdelsbeställning Fara! Dra alltid ut stickkontakten inför alla rengörings- arbeten.

8.1 Rengöra maskinen

Håll skyddsanordningarna, ventilationsöpp- ningarna och motorkåpan i så damm- och smutsfritt skick som möjligt. Torka av mas- kinen med en ren duk eller blås av den med tryckluft med svagt tryck.

Vi rekommenderar att du rengör maskinen efter varje användningstillfälle.

Rengör maskinen med jämna mellanrum med en fuktig duk och en aning såpa. Använd inga rengörings- eller lösningsmedel. Dessa kan skada maskinens plastdelar. Se till att inga vätskor tränger in i maskinens inre. Om vatten tränger in i ett elverktyg höjs risken för elekt- riska slag.

8.2 Rengöra pumphjulet

Om avlagringarna i pumphuset är alltför omfattan- de ska husets undre del tas isär på följande sätt:

Lossa på de spärrskruvarna (bild 4/pos. B) och ta sedan av insugningslådan.

Rengör pumphjulen med klart vatten.

Montera samman i omvänd ordningsföljd.

I maskinens inre fi nns inga delar som kräver un- derhåll.

8.4 Reservdelsbeställning

Lämna följande uppgifter vid beställning av reser- vdelar:

Reservdelsnummer för erforderlig reservdel Aktuella priser och ytterligare information fi nns på www.Einhell-Service.com

9. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar som skydd mot transportskador. Denna förpack- ning består av olika material som kan återvinnas. Lämna in förpackningen till ett insamlingsställe för återvinning. Produkten och dess tillbehör består av olika material som t ex metaller och plaster. Defekta produkter får inte kastas i hushållssopor- na. Lämna in produkten till ett insamlingsställe i din kommun för professionell avfallshantering. Hör efter med din kommun om du inte vet var närmsta insamlingsställe fi nns.

Förvara produkten och dess tillbehör på en mörk, torr och frostfri plats samt otillgängligt för barn. Den bästa förvaringstemperaturen är mellan 5 och 30˚C. Förvara elverktyget i originalförpack- ningen. Anl_GE_DP_7935_N_A_LL_ECO_SPK13.indb 58Anl_GE_DP_7935_N_A_LL_ECO_SPK13.indb 58 14.11.2023 08:59:1214.11.2023 08:59:12S

Störningar Orsaker Åtgärder Pumpen startar ej - Nätspänning saknas - Beakta autostart-nivån - Kontrollera nätspänningen. - Vrid autostart-nivån till rätt läge Pumpen matar inte - Inloppssilen tilltäppt - Tryckslangen har vikts - Rengör inloppssilen med vatten- stråle - Räta ut slangen som har vikts Pumpen kopplas inte ifrån - Beakta autostart-nivån - Vrid autostart-nivån till rätt läge Otillräcklig kapacitet - Inloppssilen tilltäppt - Reducerad prestanda pga. kraftigt smutsiga och nötande föroreningar i vattnet - Rengör inloppssilen - Rengör pumpen och byt ut slitage- delarna Pumpen kopplas ifrån efter kort tids drift - Motorbrytaren kopplar ifrån pum- pen pga. hög smutshalt i vattnet - Vattentemperaturen för hög, motor- brytaren kopplar ifrån - Dra ut stickkontakten och rengör pumpen samt schaktet - Beakta maximal vattentemperatur 35°C! Anl_GE_DP_7935_N_A_LL_ECO_SPK13.indb 59Anl_GE_DP_7935_N_A_LL_ECO_SPK13.indb 59 14.11.2023 08:59:1214.11.2023 08:59:12S

Avfallshantering Elverktyg, laddningsbara batterier, tillbehör och förpackningar ska sorteras för miljövänlig återvinning Släng inte elverktyg och batterier/uppladdningsbara batterier i hushållsavfallet! Endast för EU-länder: Enligt direktiv 2012/19/EU om avfall från elektrisk och elektronisk utrustning och dess införlivande i nationell lagstiftning måste elverktyg som inte längre är användbara och, enligt direktivet 2006/66/EG, defekta eller urladdade batterier samlas in separat och kasseras på ett miljöriktigt sätt. Om den kasseras på fel sätt kan avfall från elektrisk och elektronisk utrustning ha skadliga eff ekter på miljön och människors hälsa, på grund av potentiell förekomst av farliga ämnen. Kopiering eller någon typ av mångfaldigande av dokumentation som medföljer, i sin helhet eller delvis, är endast tillåtet efter skriftligt godkännande från Einhell Germany AG. Rätten till tekniska ändringar förbehålles Anl_GE_DP_7935_N_A_LL_ECO_SPK13.indb 60Anl_GE_DP_7935_N_A_LL_ECO_SPK13.indb 60 14.11.2023 08:59:1214.11.2023 08:59:12S

Serviceinformation I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa part- ners fi nns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom repara- tion och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial. Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att följande delar krävs som förbrukningsmaterial. Kategori Exempel Slitagedelar* Skovelhjul Förbrukningsmaterial/förbrukningsdelar* Delar som saknas

• ingår inte tvunget i leveransomfattningen! Vid brister eller störningar kan du anmäla detta på webbplatsen www.Einhell-Service.com. Ge en detal- jerad beskrivning av felet som har uppstått och besvara alltid följande frågor:

Fungerade produkten först eller var den defekt från början?

Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?

Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)? Beskriv den felaktiga funktionen. Anl_GE_DP_7935_N_A_LL_ECO_SPK13.indb 61Anl_GE_DP_7935_N_A_LL_ECO_SPK13.indb 61 14.11.2023 08:59:1214.11.2023 08:59:12S

Garantibevis Bästa kund, Våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikor- tet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande punkter gäller för att du ska kunna göra anspråk på garantin:

1. Dessa garantivillkor vänder sig enbart till konsumenter, dvs. naturliga personer som inte har för avsikt att

använda denna produkt i kommersiellt syfte eller inom egen verksamhet. Dessa garantivillkor reglerar ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter. Dessa tjänster är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.

2. Garantitjänsterna omfattar endast sådana brister på produkten, köpt i Europeiska unionen, och som be-

visligen kan härledas till material- eller tillverkningsfel. Produkten som du har av Europeiska Unionens köpt ska vara ny och härstamma från nedanstående tillverkare. Vi avgör om sådana brister i produkten ska åt- gärdas eller om produkten ska bytas ut. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garan- tiavtal sluts därför ej om produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller har utsatts för liknande påkänning. Vid artiklar av märket ”Professional” gäller inte uteslutandet för kommersiell, hantverksmässig eller yrkesmässig användning.

Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av felaktig installation, åsidosatt bruksanvisning (t.ex. anslutning till felaktig nätspänning eller strömtyp), åsidosatta underhålls- och säkerhetsbestämmelser, påverkan på produkten från onormala miljövillkor eller av bristfällig skötsel eller underhåll.

Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t.ex över- belastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande partiklar som har trängt in i produkten (t.ex sand, sten eller damm), transportskador, yttre våld eller yttre påverkan (t.ex skador efter att produkten fallit ned).

Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för övrigt naturligt slitage . Exempelvis är batterier och batteripaket utsatta för naturligt slitage och är i sin konstruktion dimensionerade för ett begränsat antal cykler. Slitaget påverkas negativt främst av avkräv- da laster eller laddningshastigheter, men även av exponering mot värme, kyla, vibration och slag.

4. Garantitiden uppgår till 2 år och gäller från datumet när produkten köptes. Medan garantitiden fortfarande

gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repa- reras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid service på plats.

5. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin:

www.Einhell- Service.com. Se till att du har sparat på kvittot eller ett annat köpebevis som påvisar att du har köpt denna produkt i nytt skick. Produkter som sänds in utan köpebevis eller utan märkskylt täcks inte av våra garantitjänster eftersom de inte kan identifi eras. Om defekten i produkten täcks av våra garantit- jänster, får du genast en reparerad eller ny produkt av oss.

6. Om du har fl yttat produkten till ett annat land i Europeiska unionen än det land där produkten köptes,

tillhandahålls våra garantitjänster av en lokal servicepartner. Om produkten har fl yttats till ett land utanför Europeiska unionen täcks den inte längre av garantin. Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har uppstått efter garantitidens slut. Skicka in produkten till nedanstående serviceadress. För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges i denna bruksanvisning. Garant/ Service: Einhell Nordic A/S, Rokhøj 26, 8520 Lystrup, Denmark Anl_GE_DP_7935_N_A_LL_ECO_SPK13.indb 62Anl_GE_DP_7935_N_A_LL_ECO_SPK13.indb 62 14.11.2023 08:59:1314.11.2023 08:59:13CZ
