BRUKSANVISNING HD 615 M Portable Kärcher

8. Stik proppen i olieaftapningsslangen.

4. Slå av apparatet.

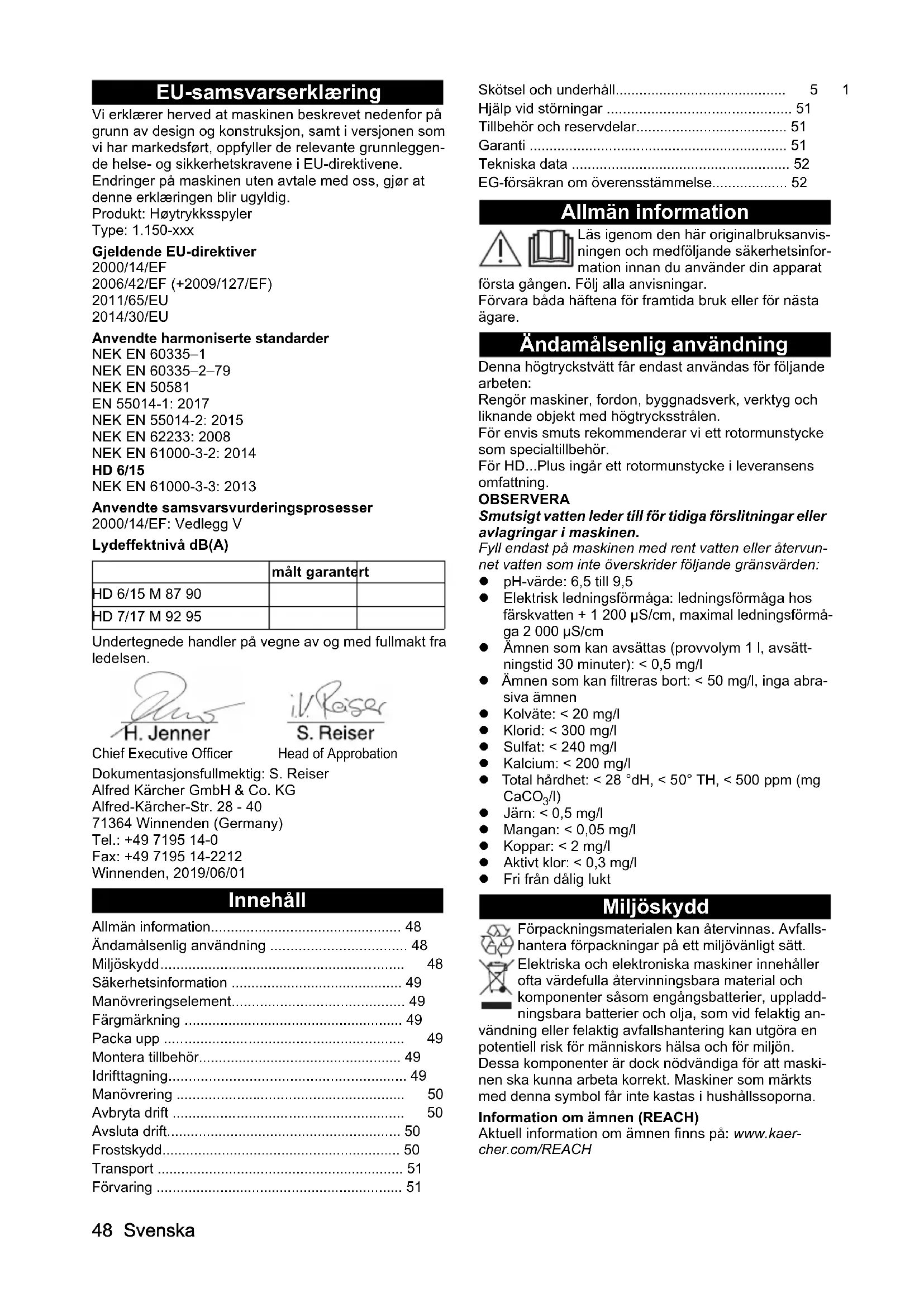

Anvendte samsvarsvurderingsprosesser 2000/14/EF: Vedlegg V Lydeffektnivå dB(A) Undertegnede handler på vegne av og med fullmakt fra ledelsen. Dokumentasjonsfullmektig: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2019/06/01 Innehåll Allmän information Läs igenom den här originalbruksanvis- ningen och medföljande säkerhetsinfor- mation innan du använder din apparat första gången. Följ alla anvisningar. Förvara båda häftena för framtida bruk eller för nästa ägare. Ändamålsenlig användning Denna högtryckstvätt får endast användas för följande arbeten: Rengör maskiner, fordon, byggnadsverk, verktyg och liknande objekt med högtrycksstrålen. För envis smuts rekommenderar vi ett rotormunstycke som specialtillbehör. För HD...Plus ingår ett rotormunstycke i leveransens omfattning. OBSERVERA Smutsigt vatten leder till för tidiga förslitningar eller avlagringar i maskinen. Fyll endast på maskinen med rent vatten eller återvun- net vatten som inte överskrider följande gränsvärden: pH-värde: 6,5 till 9,5 Elektrisk ledningsförmåga: ledningsförmåga hos färskvatten + 1 200 µS/cm, maximal ledningsförmå- ga 2 000 µS/cm Ämnen som kan avsättas (provvolym 1 l, avsätt- ningstid 30 minuter): < 0,5 mg/l Ämnen som kan filtreras bort: < 50 mg/l, inga abra- siva ämnen Kolväte: < 20 mg/l Klorid: < 300 mg/l Sulfat: < 240 mg/l Kalcium: < 200 mg/l Total hårdhet: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO

• /l) Järn: < 0,5 mg/l Mangan: < 0,05 mg/l Koppar: < 2 mg/l Aktivt klor: < 0,3 mg/l Fri från dålig lukt Miljöskydd Förpackningsmaterialen kan återvinnas. Avfalls- hantera förpackningar på ett miljövänligt sätt. Elektriska och elektroniska maskiner innehåller ofta värdefulla återvinningsbara material och komponenter såsom engångsbatterier, uppladd- ningsbara batterier och olja, som vid felaktig an- vändning eller felaktig avfallshantering kan utgöra en potentiell risk för människors hälsa och för miljön. Dessa komponenter är dock nödvändiga för att maski- nen ska kunna arbeta korrekt. Maskiner som märkts med denna symbol får inte kastas i hushållssoporna. Information om ämnen (REACH) Aktuell information om ämnen finns på: www.kaer- cher.com/REACH målt garantert HD 6/15 M 87 90 HD 7/17 M 92 95 Allmän information p. 48
• Ändamålsenlig användning p. 48
• Miljöskydd p. 48
• Säkerhetsinformation p. 49
• Manövreringselement p. 49
• Färgmärkning p. 49
• Packa upp p. 49
• Montera tillbehör p. 49
• Idrifttagning p. 49
• Manövrering p. 50
• Avbryta drift p. 50
• Avsluta drift p. 50
• Frostskydd p. 50
• Transport p. 51
• Förvaring p. 51
• Chief Executive Officer Head of Approbation Skötsel och underhåll p. 51
• Hjälp vid störningar p. 51
• Tillbehör och reservdelar p. 51
• Garanti p. 51
• Tekniska data p. 52
• EG-försäkran om överensstämmelse Svenska 49 Säkerhetsinformation Läs igenom säkerhetsinformationen 5.951-949.0 innan maskinen tas i drift för första gången. Följ de nationella föreskrifterna för högtryckstvättar. p. 52

Följ de nationella föreskrifterna för olycksförebyggan- de. Högtryckstvättar måste kontrolleras regelbundet. Kontrollresultatet måste dokumenteras skriftligen. Genomför inte några ändringar av maskin och tillbe- hör. Symboler på maskinen Maskinen får inte anslutas direkt till drickvat- tennätet. Rikta inte högtrycksstrålen mot personer, djur, aktiv elektrisk utrustning eller mot själva ma- skinen.Skydda maskinen mot frost. Säkerhetsanordningar Säkerhetsanordningar syftar till att skydda användaren och får inte tas ur bruk och deras funktion inte kringgås. Överströmsventil, tryckkontakt och säkerhetsventil stäl- las in och plomberas på fabriken. Endast kundtjänst gör inställningar. Överströmsventil med tryckkontakt När vattenmängden minskas med tryck- och mängdreg- leringen öppnas överströmsventilen och en del av vatt- net rinner tillbaka till pumpens sugsida. När avdragsspaken på spolhandtaget släpps kopplar tryckkontakten från högtryckspumpen och högtrycks- strålen stoppas. Om man drar i avdragsspaken kopplas pumpen till igen. Säkerhetsventil Säkerhetsventilen öppnas om det tillåtna driftsöver- trycket överskrids och vattnet rinner tillbaka till pumpens sugsida. Manövreringselement Se grafiksida 1 Nätkabel med nätkontakt 2 Typskylt 3 Rörram 4 Maskinens strömbrytare 5 Skyddsdel 6 Munstycke 7 Strålrör EASY!Lock 8 Spolhandtag EASY!Force 9 Säkerhetsspärr 10 Avdragsspak 11 Frigöringsspak 12 Högtrycksslang EASY!Lock 13 Maskinhuv 14 Högtrycksanslutning 15 Vattenanslutning 16 Kopplingsmutter 17 Slangstuts 18 Sil Färgmärkning Manövreringselement för rengöringsprocessen är gula. Manövreringselement för underhåll och service är ljusgrå. Packa upp

1. Kontrollera förpackningsinnehållet vid uppackning-

2. Informera återförsäljaren vid transportskador.

Montera tillbehör Hänvisning EASY!Lock-systemet kopplar samman komponenter snabbt och säkert via en snabbgänga med bara en vrid- ning.

1. Sätt högtrycksmunstycket på strålröret.

2. Montera kopplingsmuttern och dra åt för hand

3. Anslut strålröret till spolhandtaget och dra åt för

hand (EASY!Lock). Montera högtrycksslangen

1. Anslut högtrycksslangen till spolhandtaget och ma-

skinens högtrycksanslutning och dra åt för hand (EASY!Lock). Idrifttagning Elanslutning FARA Risk för skador på grund av elektrisk stöt Anslut maskinen till elnätet med en kontakt. Det är för- bjudet med en anslutning till elnätet som inte går att bry- ta. Kontakten syftar till bryta anslutningen till nätet. Anslutningsvärden, se typskylten eller tekniska data.

1. Linda upp nätkabeln och lägg den på golvet.

2. Anslut nätkontakten till vägguttaget.

Vattenanslutning Anslutning till en vattenledning 몇 VARNING Hälsofara på grund av att smutsigt vatten rinner till- baka i drickvattennätet. Följ föreskrifterna från vattenverket. Enligt gällande föreskrifter får maskinen aldrig drivas ut- an systemseparerare på drickvattennätet. Använd en systemseparerare från KÄRCHER eller alternativt en systemseparerare i enlighet med EN 12729 typ BA. Vat- ten som har passerat en systemseparerare gäller inte längre som drickbart. Anslut alltid systemseparerare till vattenförsörjningen och aldrig direkt till maskinens vat- tenanslutning.

1. Kontrollera vattenförsörjningens tilloppstryck,

tilloppstemperatur och tilloppsmängd. Krav, se av- snittet ”Tekniska data”.

2. Anslut maskinens systemseparerare och vattenan-

slutning till en slang (minsta längd 7,5 m, minsta di- ameter 1"). Tilloppsslangen ingår inte i leveransens omfattning.

3. Öppna vattentillflödet.

Suga upp vatten ur behållaren

1. Skruva fast sugslangen (beställningsnummer

4.440-207.0) och filtret (beställningsnummer 4.730- 012.0) på vattenanslutningen.

1. Skruva loss munstycket från strålröret.

2. Kör maskinen tills vattnet kommer ut utan blåsor.

3. Vid problem med avluftningen ska maskinen köras i

10 sekunder och sedan stängas av. Upprepa förlop- pet flera gånger.

4. Stäng av maskinen.

5. Skruva fast munstycket igen.

Manövrering FARA Risk för skador på grund av högtrycksvattenstrålen Fixera aldrig avdragsspaken och säkringsarmen i akti- verad position. Använd inte spolhandtaget om säkringsarmen är ska- dad. Före alla arbeten på maskinen ska spolhandtagets sä- kerhetsspärr skjutas framåt. Öppna/stänga spolhandtaget

1. Öppna spolhandtaget: Aktivera säkringsarmen och

2. Stäng spolhandtaget: Släpp säkringsarmen och av-

dragsspaken. Drift med högtryck Hänvisning Maskinen är utrustad med en tryckkontakt. Motorn star- tas endast om spolhandtaget är öppet.

1. Ställ maskinens strömbrytare på ”I”.

2. Osäkra spolhandtaget genom att skjuta spolhandta-

gets säkerhetsspärr bakåt.

3. Öppna spolhandtaget.

Drift med rengöringsmedel Hänvisning För drift med rengöringsmedel behövs en behållar- skumlans (tillval). 몇 VARNING Hälsofara på grund av felaktig hantering av rengö- ringsmedel Observera säkerhetsinformationen på rengöringsmedlet. OBSERVERA Olämpliga rengöringsmedel kan skada maskinen och objektet som ska rengöras. Använd endast rengöringsmedel som är godkända av KÄRCHER. Observera de doseringsrekommendationer och anvis- ningar som medföljer rengöringsmedlet. Var sparsam med rengöringsmedel för att skydda mil- jön. KÄRCHER-rengöringsmedel garanterar ett störnings- fritt arbete. Låt oss ge dig råd eller beställ vår katalog el- ler våra informationsblad om rengöringsmedel. Bild B 1 Skummunstycke 2 Behållare 3 Bländarsats Rengöringsmedelstillsats: 3=hög, 2=medel, 1=låg 4 Sugslang 5 Spolhandtag EASY!Force

1. Skruva loss behållaren.

2. Stick in önskad bländare i sugslangen.

3. Fyll på rengöringsmedel i behållaren.

4. Skruva på behållaren på skummunstycket.

5. Ta bort strålröret från spolhandtaget.

6. Fäst skummunstycket på spolhandtaget och dra åt

7. Ta högtryckstvätten i drift.

ytan och låt verka (inte torka).

2. Spola bort den upplösta smutsen med högtrycks-

strålen. Spola skumlansen Skumlansen måste spolas efter användning för att und- vika rengöringsmedelsavlagringar.

1. Skruva loss behållaren.

3. Fyll behållaren med klart vatten.

4. Skruva på behållaren på skummunstycket.

5. Kör skummunstycket i ca 1 minut för att spola ur

2. Säkra spolhandtaget genom att skjuta säkerhets-

spärren framåt. Hänvisning När maskinen stängs av sänks vattentrycket med ca 70 %. Därigenom sjunker spolhandtagets manövre- ringskraft och maskinens livslängd ökar. Fortsätta drift

1. Osäkra spolhandtaget genom att skjuta säkerhets-

1. Stäng vattentillflödet.

2. Öppna spolhandtaget.

3. Vrid maskinens strömbrytare till ”I” och kör maski-

7. Avlägsna vattentillflödet.

8. Öppna spolhandtaget tills maskinen är trycklös.

9. Säkra spolhandtaget genom att skjuta säkerhets-

spärren framåt. Frostskydd OBSERVERA Frost förstör maskinen om den inte har tömts helt på vatten. Förvara maskinen på en frostfri plats. Om frostfri förvaring inte är möjlig:

1. Tappa ur vattnet.

2. Pumpa vanligt frostskyddsmedel genom maskinen.

3. Kör maskinen i högst 1 minut tills pumpen och led-

ningarna är tomma. Hänvisning Använd vanligt glykolbaserat frostskyddsmedel för mo- torfordon. Observera frostskyddsmedelstillverkarens anvisningar.Svenska 51 Transport 몇 FÖRSIKTIGHET Risk för personskador, risk för materialskador Ta hänsyn till maskinens vikt vid transport. OBSERVERA Skaderisk Skydda spolhandtagets avdragsspak mot skador.

1. Vid transport i fordon ska maskinen säkras så att

den inte kan halka och välta enligt gällande riktlinjer. Förvaring 몇 FÖRSIKTIGHET Risk för personskador, risk för materialskador. Ta hänsyn till maskinens vikt vid förvaring.

1. Förvara endast maskinen inomhus.

Skötsel och underhåll FARA Risk för skador om maskinen startar plötsligt och på grund av elektrisk stöt. Stäng av maskinen före alla arbeten och dra ur nätkon- takten. Säkerhetsinspektion/underhållsavtal Du kan komma överens om en regelbunden säkerhets- inspektion med din återförsäljare eller ingå ett under- hållsavtal. Låt oss ge dig råd. Före användning

1. Kontrollera om anslutningskabeln är skadad och se

till att kundtjänst eller en elektriker omedelbart byter ut en skadad kabel.

2. Kontrollera om högtrycksslangen är skadad och byt

omedelbart ut en skadad högtrycksslang.

3. Kontrollera maskinens täthet. 3 droppar vatten per

minut är tillåtna. Kontakta kundtjänst vid större läc- kage. Varje vecka

1. Rengör silen i vattenanslutningen.

Rengöra silen i vattenanslutningen

1. Skruva loss kopplingsmuttern.

2. Dra ut slangstutsen och silen.

3. Rengör och spola silen utvändigt.

Information: Rikta in slangstutsens sexkant för an- slutning i maskinen.

4. Sätt i slangstutsen och silen.

5. Dra åt kopplingsmuttern.

Var 500:e drifttimme, minst en gång per år

1. Låt kundtjänst utföra underhåll på maskinen.

Byta olja Hänvisning Oljemängd och -sort, se avsnittet ”Tekniska data”

1. Lossa de 4 skruvarna.

2. Ta av maskinhuven.

3. Sväng oljeavtappningsslagen nedåt och håll den

över en oljeuppsamlingsbehållare.

6. Ta ut skumplasten ur oljebehållaren.

8. Sätt i pluggen i oljeavtappningsslangen.

9. Sväng oljeavtappningsslangen uppåt och haka i

10. Fyll på uppmätt mängd olja.

11. Sätt i skumplasten i oljebehållaren.

12. Sätt dit och tryck fast locket.

Bild E Hjälp vid störningar FARA Risk för skador om maskinen startar plötsligt och på grund av elektrisk stöt. Stäng av maskinen före alla arbeten och dra ur nätkon- takten. Elkomponenter får bara kontrolleras och repareras av en auktoriserad kundtjänst. Uppsök en auktoriserad kundtjänst vid störningar som inte nämns i detta kapitel, om du är osäker eller om det uttryckligen anges. Det går inte att starta maskinen Kontrollera om anslutningskabeln är skadad. Kontrollera nätspänningen. Om maskinen är överhettad: a Ställ maskinens strömbrytare på ”0”. b Låt maskinen svalna i minst 15 minuter. c Ställ maskinens strömbrytare på ”1”. Kontakta kundtjänst vid elfel. Inget tryck skapas i maskinen Kontrollera munstyckets storlek, nödvändig storlek anges i kapitlet ”Tekniska data”. Avlufta maskinen, se kapitlet ”Avlufta maskinen”. Rengör silen i vattenanslutningen. Kontrollera vattentillflödesmängden, nödvändig mängd anges i kapitlet ”Tekniska data”. Rengör munstycket. Kontakta kundtjänst vid behov. Pumpen otät Upp till 3 droppars vattenutträde per minut är tillåtet. Låt kundtjänst kontrollera maskinen vid större läcka- ge. Pumpen hackar Kontrollera vattenledningens täthet. Avlufta maskinen, se kapitlet ”Avlufta maskinen”. Kontakta kundtjänst vid behov. För lite rengöringsmedeltillsats Fyll på skummunstyckets behållare. Stick in en större bländare i sugslangen. Kontrollera om det finns rengöringsmedelsavlag- ringar i sugslangen och skummunstycket. Avlägsna avlagringarna med ljummet vatten. Tillbehör och reservdelar Använd endast originaltillbehör och originalreservdelar, så att en säker och störningsfri drift av maskinen är ga- ranterad. Information om tillbehör och reservdelar finns på www.kaercher.com. Garanti I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på maskinen repareras utan kostnad inom garantifristen, under förutsättning att det orsakats av ett material- eller tillverkningsfel. I frågor som gäller garantin ska du vän- da dig med kvitto till inköpsstället eller närmaste, aukto- riserad kundtjänst. (Se baksidan för adress)52 Svenska Tekniska data Med förbehåll för tekniska ändringar. EG-försäkran om överensstämmelse Härmed förklarar vi att nedan angiven maskin genom sin utformning och konstruktionstyp samt i det utförande som marknadsförs av oss uppfyller gällande grundläg- gande säkerhets- och hälsokrav i EU-direktivet. Denna försäkran upphör att gälla om maskinen ändras utan att detta har godkänts av oss. Produkt: Högtryckstvätt Typ: 1.150-xxx Gällande EU-direktiv 2000/14/EG 2006/42/EG (+2009/127/EG) 2011/65/EU 2014/30/EU Tillämpade harmoniserade standarder EN 60335–1 EN 60335–2–79 EN 50581 EN 55014-1: 2017 EN 55014-2: 2015 EN 62233: 2008 EN 61000–3–2: 2014 HD 6/15 EN 61000–3-3: 2013 Tillämpad konformitetsbedömningsprocedur 2000/14/EG: Bilaga V Ljudeffektsnivå dB(A) Undertecknarna agerar på uppdrag av och med led- ningens godkännande. HD 6/15 M Portable HD 7/17 M Portable Elanslutning Spänning V 230 400 Fas ~ 1 3 Frekvens Hz 50 50 Anslutningseffekt kW 3,1 4,2 Kapslingsklass IPX5 IPX5 Nätsäkring (trög) A 16 16 Förlängningskabel 30 m mm

2,5 2,5 Vattenanslutning Tilloppstryck (max.) MPa 1 1 Tilloppstemperatur (max.) °C 60 60 Tilloppsmängd (min.) l/min 13 15 Insugningshöjd (max.) m 0,5 0,5 Effektdata maskin Standardmunstyckets munstycksstorlek 033 040 Drifttryck MPa 15 17 Driftsövertryck (max.) MPa 22,5 25,5 Transportmängd, vatten l/min 9,3 11,6 Spolhandtagets rekylkraft N 28,6 35,5 Mått och vikter Typisk arbetsvikt kg 30 32 Längd mm 590 590 Bredd mm 320 320 Höjd mm 430 430 Oljemängd l 0,25 0,20 Oljetyper Typ 15W40 15W40 Fastställda värden enligt EN 60335-2-79 Hand-arm-vibrationsvärde m/s

0,7 0,8 Ljudtrycksnivå L
